Что такое рекуператор воздуха для вентиляции частного дома и квартиры

Особенности работы и эксплуатации

Рекуператор должен быть постоянно подключенным к сети электропитания. Таким образом, эксплуатация устройства будет максимально удобной, благодаря дистанционному пульту управления. Обычно на пульте расположены 4 кнопки:

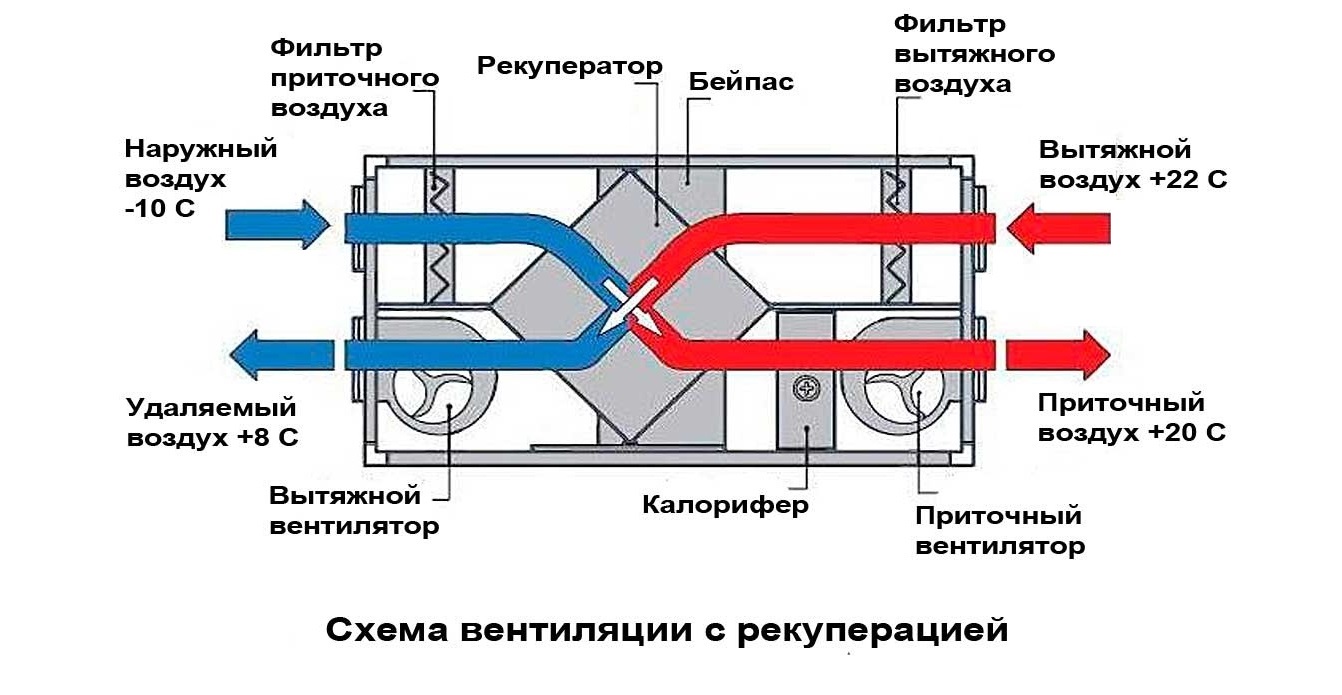

Схема внутреннего устройства рекуператора

• 2 кнопки настройки производительности;
• 1 кнопка вкл/выкл;
• 1 кнопка летний режим.

Эффективность работы прибора напрямую зависит от теплообменника, а именно его материала, системы и площади поверхностей кассет.

Совет: При покупке нужно обратить особое внимание на площадь кассеты. Чем больше площадь теплообменника, тем быстрее и сильнее нагревается холодный приточный воздух

Какую вентиляцию и рекуператор выбрать для дома и квартиры

Для вентиляции жилых помещений актуальны рекуператоры с пластинчатым, из тепловых трубок и камерным теплообменником. Схема может быть реализована централизованная и локальная (децентрализованная).

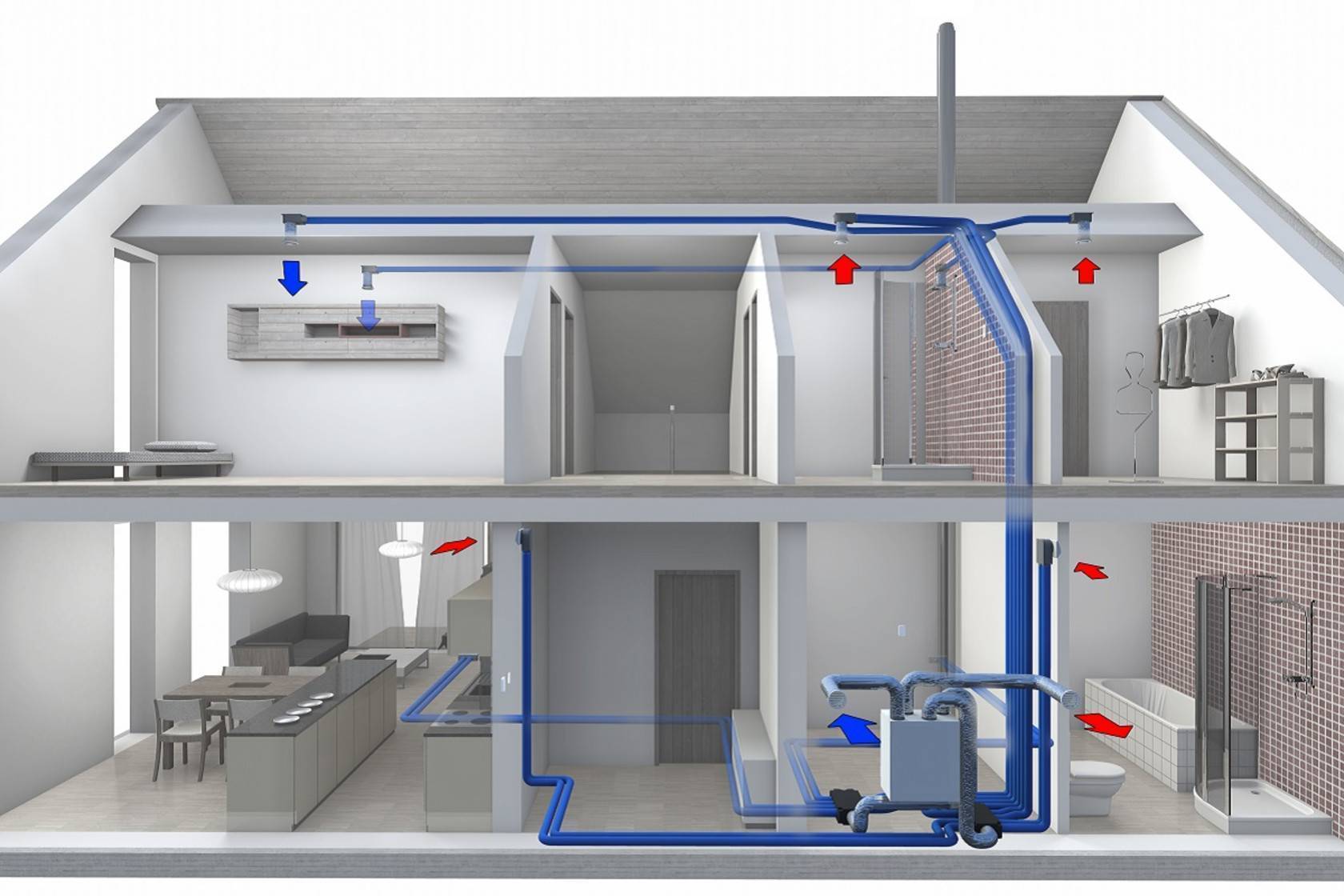

Под централизованной схемой подразумевается вентиляция всего здания. Рекуператор принимает оттоки и направляет притоки по каналам, проложенным к каждой комнате.

Домовент СОЛО РА1-35-9 Р FUNAI FUJI ERW-150 Blauberg Winzel Expert WiFi

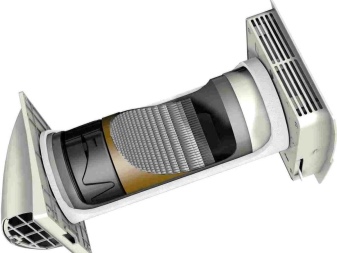

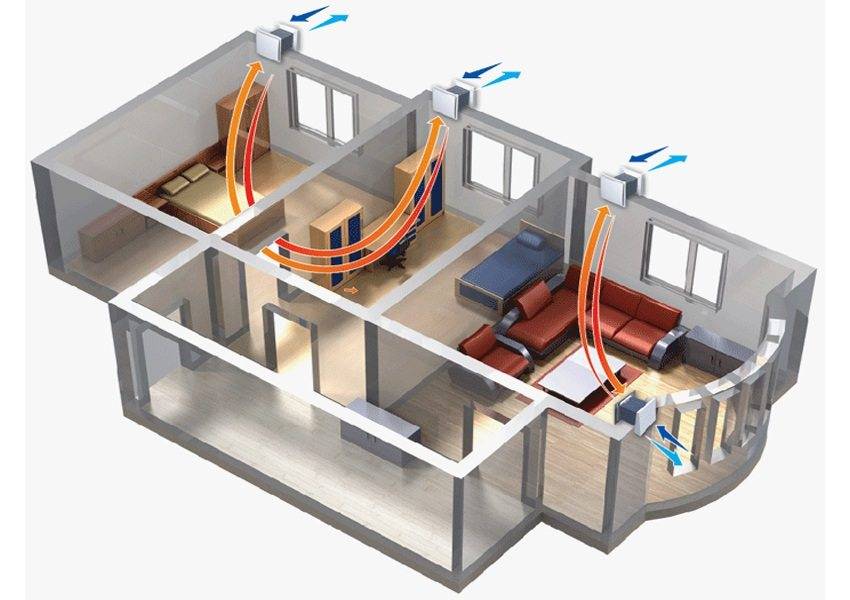

Локальная вентиляция обустраивается для одного помещения. Чаще актуальна бесканальная схема, основанная на врезке настенного рекуператора в сквозное отверстие стены.

Особенности

Сбережение энергии в XXI веке принимает буквально лихорадочный характер

Разумеется, при организации отопления в частных жилищах на него обращают особенное внимание. Но у любого достижения неизбежно появляется и оборотная сторона

Негативный эффект сбережения тепла состоит в том, что при этом нарушается физиологически полноценный проход воздуха. Так как его циркуляция заблокирована, неизбежно скапливаются в помещении сырость и всевозможные дурные запахи. А это не только субъективный недостаток — под ударом оказывается и здоровье, и сохранность многих вещей (которые могут поразить плесень и иные грибки).

На помощь приходит рекуператор для частного дома. Этот прибор отлично спасает также и от чрезмерной концентрации углекислоты. Система рекуперации (она же принудительная вентиляция) настоятельно рекомендуется для ванной комнаты. Как бы хорошо ни было спроектировано помещение для мытья, там неизменно будет собираться сырость.

И только постоянное удаление воды поможет решить проблему. Также стоит отметить, что рекуператор сдерживает попадание в дом всевозможной пыльцы растений, пыли обыкновенной и других посторонних частиц. А это не просто «страховка от аллергии», но и вклад в поддержание чистоты в доме. Но чтобы насладиться комфортом и уютом, надо грамотно выбрать технику. А для этого сначала разобраться, как она функционирует.

Несколько советов при покупке устройства

Прежде чем сделать выбор в пользу той или иной модели, следует помнить:

Рекуператоры издают рабочий шум. Некоторые производители предлагают бесшумные приборы.

Небольшое устройство впишется в любой интерьер

• Потребляемая мощность вентиляции с рекуперацией тепла имеет значение, так как устройство работает круглосуточно.
• Некоторые устройства нуждаются в расходных материалах – фильтрах.
• На приборе в обязательном порядке должна быть указана производительность.

Некоторые умельцы для дополнительной очистки воздуха оснащают готовые приборы специальными фильтрами из пластика или волокнистых материалов. Но стоит помнить, что за этими фильтрами нужно внимательно следить и своевременно менять на новые.

Фильтры для воздухообменников

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p * ρ_(в-ха) * (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.)  *  Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Изготовление рекуператора воздуха для дома своими руками

Простой пластинчатый рекуператор  можно изготовить собственноручно.

Для работы нужно подготовить:

• четыре квадратных метра листового материала: железа, меди, алюминия или текстолита;
• пластиковые фланцы;
• ящик из жести или фанеры, МДФ;
• герметик и минвату;
• уголки и метизы;
• пробковые листы на клеевой основе.

Устройство теплообменника

Последовательность действий:

• Из листового материала нужно изготовить квадратные пластины размером 200 на 300 миллиметров. Всего потребуется семь десятков заготовок. Главное в этом этапе – аккуратность и точное соблюдение параметров.
• На заготовки наклеивается пробковое покрытие с одно стороны. Одна заготовка остаётся без покрытия.
• Заготовки собираются в кассету, поворачивая каждую последующую на девяносто градусов. Пластины между собой скрепляются клеем. Пластина без покрытия – последняя.
• Кассету нужно скрепить каркасом, для этого используется уголок.
• Все стыки тщательно обрабатываются силиконом.
• На боках кассеты крепятся фланцы, внизу просверливается дренажное отверстие и вставляется трубка для отвода влаги.
• Чтобы устройство можно было периодически вынимать, на стенках корпуса делаются направляющие для уголков.
• Полученное устройство вставляется в корпус, стенки которого утеплены минеральноватным материалом.
• Остаётся только вставить воздухообменник в систему вентиляции.

Конструктивные особенности

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии

С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Инструменты и материалы

Примерный набор материалов и инструментов:

• Металл 0,5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
• полоски 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1,5 см;
• Нержавеющая сталь, ДСП, фанера для корпуса в соответствии с чертежами;
• Минеральная вата, полистирол для теплоизоляции;
• 4 пластиковых фланца для вентиляционных каналов на основе канализационных труб;
• Лобзики для дерева и металла, предпочтительно электрические;
• силиконовый герметик;
• Алюминиевая труба 2-5 мм, длина в соответствии с проектом;
• универсальный клей;
• самонарезающие винты;
• Стальной угловой пруток 20×20 мм, длина в соответствии с проектом;
• отвертка, пила по металлу;
• Бумажные фильтры, автомобильные фильтры – столько, сколько необходимо;
• строительный нож;
• молоток;
• дрель, набор сверл;
• компьютерные или канальные вентиляторы в зависимости от проекта.

Фильтры меняются или чистятся каждые 1-4 месяца.

Материалы должны храниться в зависимости от типа выбранного рекуператора.

Конструктивные особенности, назначение

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии

С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Что лучше для дома рекуператор или бризер

Опираясь на приведенные выше факты, можно сделать вывод, что оба устройства обеспечивают качественную очистку и подогрев поступающего в помещение воздуха. Основное отличие заключается в принципе подогрева. Рекуператоры используют тепловую энергию выходящих потоков, а бризеры керамические нагреватели.

Системы фильтрации принципиальных отличий не имеют. И в том и другом случае используются комплекты фильтров, эффективно отсеивающие пыль, пыльцу, мелкодисперсные частицы, токсичные соединения и неприятные запахи.

Однозначно ответить на вопрос что лучше выбрать – рекуператор или бризер сложно. Выбор зависит от площади проветриваемого помещения, особенностей планировки и личных предпочтений владельца квартиры или частного дома.

В городской квартире целесообразно использовать бризер. Этот компактный агрегат может быть установлен самостоятельно, имеет привлекательный внешний и обеспечивает эффективную очистку поступающего воздуха.

Что касается экономии на энергоресурсах, в городской квартире это принципиального значения не имеет. Подавляющее большинство квартир оборудованы централизованной системой отопления, поэтому уменьшить размер коммунальных платежей вряд ли удастся.

Для частного дома больше подойдет рекуператор. Площадь проветривания может составлять до 300 м2, чего вполне достаточно для среднего дома.

В отличие от квартиры, экономия на отоплении частного дома может вылиться в крупную сумму. Учитывая тот факт, что устройство позволяет сэкономить от 30 до 50% тепла, выбор становится очевиден. Кроме того, размеры частного дома позволяют установить крупногабаритное оборудование.

Независимо от того какое устройство будет использоваться, микроклимат в помещении заметно улучшится. Это приведет к существенному снижению вероятности аллергических заболеваний и создаст комфортные условия для проживания.

Как происходит монтаж рекуператора?

Установку рекуператора проводят в комнате, в которой жильцы квартиры проводят много времени, так как воздух в ней самый свежий. Если квартира расположена на 1 этаже, то монтаж нельзя проводить на высоте, ниже 1 м от уровня устойчивого снегового покрова. Расположение устройства около окна приемлемо, и упрощает процесс монтажа. Не рекомендуется устанавливать рекуператор возле внешнего блока сплит-системы. Загрязненный воздух из кондиционера может попасть в рекуператор.

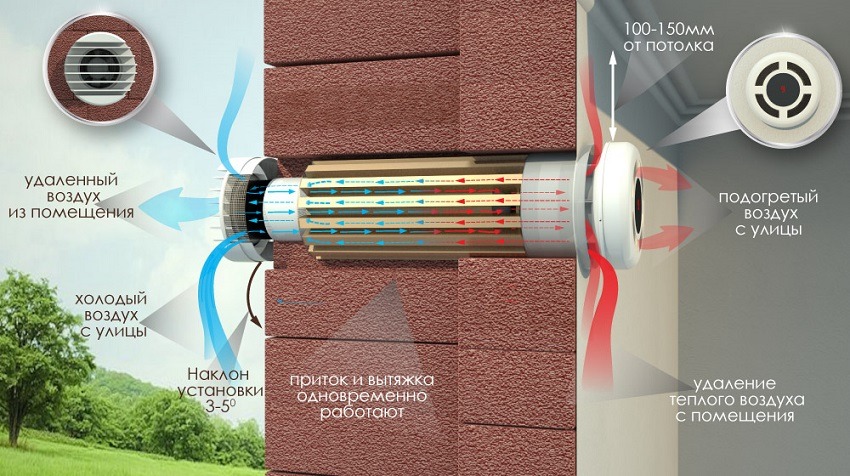

Устройство приточной вентиляции в квартире.

Для монтажа необходимо сделать сквозное отверстие в стене. Для этого используются инструменты с алмазным напылением. Диаметр отверстия напрямую зависит от выбранной модели и варьируется в пределах 150−250 мм. Процесс пыльный, и оставляет много отходов, поэтому лучше с первого раза правильно подсчитать необходимый диаметр отверстия.

Оборудование надежно закрепляется в стене с помощью крепежных деталей, которые обязательно должны быть в упаковке. С улицы на рекуператор надевается решетка. Когда устройство зафиксировано, можно подключать его к линии 220 В.

Сборка своими руками рекуператора из ПВХ труб

Из 5 видов вентиляционных установок собрать камерный коаксиальный рекуператор воздуха своими руками проще всего. По надежности и эффективности конструкцию можно назвать номером один. Чтобы понять схему и принцип действия рекуператора, рассмотрите чертеж общей вентиляционной сети с установленным прибором.

Схема вентиляции с рекуператором для домашней рыбной фермы

Если общая идея понятна, рассмотрим пошагово, как собрать коаксиальный рекуператор из канализационной трубы своими руками:

1. Сборку начинаем с подготовки материалов. Для кожуха понадобится 2 ПВХ трубы диаметром 160 мм, длиной 2 м. Из фасонных элементов подготовьте 2 переходника 160х110 мм, 3 тройника 160х110х160 мм, 2 колена 160 мм, 1 муфту 160 мм. Для внутреннего канала нужны 3 алюминиевые гофры диаметром 100 мм и соединительные муфты.

2. Соедините тройник с переходником 160х110 мм. Сделайте 2 таких узла из фасонных элементов, насадите на один конец каждой ПВХ трубы. Другие два конца, где будет закольцовка кожуха, оставьте свободные. Растяните на полную длину гофры. Две алюминиевые трубы соедините переходником. Третью гофру оставьте растянутой без соединения.

ПВХ трубы кожуха с насаженными тройниками и переходниками

3. Возьмите конец трубы из двух соединенных гофр. Заведите внутрь ПВХ кожуха, чтобы край вышел из отверстия переходника 160х110 мм.

4. Из двух колен и тройника соберите П-образный узел закольцовки кожуха. Второй конец гофры введите внутрь получившейся детали.

Введение второго конца гофры внутрь закольцовки из колен и тройника

5. Возьмите третью расправленную гофру. Введите внутрь второй ПВХ трубы с выходом через отверстие переходника 160х110 мм. На другую сторону кожуха рекуператора наденьте муфту для соединения с коленом закольцовочного узла.

Введение гофры внутрь второй ПВХ трубы

6. Свободные концы гофр, выходящие из второй ПВХ трубы и закольцовочного узла, соедините между собой переходником. Приступайте к сборке кожуха. ПВХ трубы соедините с коленами закольцовочного узла.

7. Для снижения теплопотерь утеплите кожух собранного своими руками рекуператора. Обмотайте трубы вспененным полиэтиленом с фольгированным покрытием. Теплоизоляцию зафиксируйте скотчем или затяжными пластиковыми хомутами.

8. Выберите место для монтажа собранной своими руками рекуперационной установки. В нашем примере прибор закрепим на потолок. Отверстие тройника на закольцовке закройте заглушкой, расположите направлением вниз. Узел нужен для слива конденсата. Для удобства в заглушку можете врезать шаровой кран.

Подвешенная к потолку рекуперационная установка с заглушкой на тройнике закольцовки

9. Согласно схеме, подключите вытяжной и приточный вентилятор, фильтр, каналы, другие элементы.

Для проверки эффективности собранного своими руками коаксиального камерного рекуператора сделайте замер термометром температуры уличного воздуха и поступающего притока в помещение. Если все сделано правильно, прошедший через трубы приточный поток подогреется примерно до 14оС. Эффективность сделанной своими руками вентиляционной установки составит 78%.

Рекуператор своими руками в 30 раз дешевле заводского

Роторные рекуператоры

В роторных рекуператорах тепло передается вращающимся между вытяжным и приточным каналами ротором. Эти рекуператоры имеют меньшие габариты, но более высокую стоимость, чем пластинчатые. Тепловая эффективность роторных рекуператоров – 70–85%. Конструктивной особенностью роторных моделей является небольшой (5–10%) подмес вытяжного воздуха к приточному. Это не позволяет подавать в вытяжной канал загрязненный или имеющий неприятный запах воздух, поэтому в системах приточно-вытяжной вентиляции с роторным рекуператором необходимо применять дополнительную (изолированную от основной системы) вытяжку в санузлах и на кухне.

В холодный период года на пластинах ротора конденсируется влага из вытяжного воздуха, которая затем испаряется при обдуве пластин сухим приточным воздухом. Этот механизм обеспечивает небольшую передачу влаги из вытяжного канала в приточный. В тоже время роторные рекуператоры нельзя использовать совместно с канальным увлажнителем воздуха из-за риска обмерзания ротора.

Система рекуперации

В любом жилом доме должна быть спроектирована и смонтирована естественная вентиляция, но на нее всегда влияют погодные условия, в зависимости от времени года, от этого зависит сила проветривания. Если зимой в мороз вентиляционная система работает эффективно, то в летнее время она практически не функционирует.

Герметичность жилого дома можно снизить путем улучшения естественной вентиляции, но она будет давать ощутимый результат только в холодное время года. Здесь есть и отрицательная сторона, например, из жилого дома будет уходить тепло, а поступающий холодный воздух потребует дополнительного обогрева.

Чтобы такой процесс вентиляции не был слишком затратным для хозяев дома, нужно использовать тепло воздуха, отводимое из помещения. Необходимо сделать принудительную циркуляцию воздуха. Для этого делается разводка сети приточных и вытяжных воздуховодов, затем установить вентиляторы. По ним будет подаваться воздух в отдельные помещения и такой процесс не будет связан с погодными условиями. Специально для этого устанавливается теплообменник в месте пересечения воздушных масс свежих и загрязненных.

Зачем рекуператор в квартире? Функции устройств

Самой главной, выполняемой рекуператором, функцией является обеспечение вентиляции помещения. Использование оборудования дает много других положительных эффектов, выполняя ряд функций:

Функциональность рекуператора

• Экономия электроэнергии;
• Проветривание. Вместо отработанного теплого воздуха с низким содержанием кислорода, квартира наполняется свежим;
• Отопление. Устройство наполняет квартиру теплым воздухом, даже если на улице -30 градусов;
• Очистка воздуха. Избавляет помещение от неприятных запахов и грязи в воздухе;
• В отличие от обыкновенного проветривания, во время обмена воздушных масс, в дом не попадает грязь с улицы, пыль, насекомые, а также исключены сквозняки.

В процессе рекуперации передача тепла происходит природным путем, без использования нагревателей. Теплообменник никак не влияет на химический состав воздуха.

Как выбрать рекуператор для частного дома: советы и рекомендации

Ответив на вопрос, что такое рекуперация тепла и какой прибор ее обеспечивает, необходимо установить, какими критериями руководствоваться при выборе. Вот основные аспекты, заслуживающие внимания:

• простота очистки аппарата от пыли и грязи,
• КПД агрегата,
• уровень энергоэффективности,
• эксплуатационный период, гарантия, ремонтопригодность.

Лучшие бытовые рекуператоры воздуха

Специалистам известно – для полноценного функционирования пластинчатых рекуператоров необходимо подготовить вентиляционный короб. Не во всех частных домах они предусмотрены проектом. Для таких объектов предпочтительнее устанавливать роторные модели приборов.

Рекуператор для частного дома – необходимое для поддержки оптимального микроклимата устройство. С его помощью можно экономно расходовать электрическую энергию. Данное устройство способствует сокращению теплопотерь в зимний период, поддержке комфортного температурного режима знойным летом. А домашние мастера без проблем изготовят рекуператор своими руками. В этом нет ничего сложного.
