Методы регулировки радиаторов системы отопления с помощью кранов, терморегуляторов и сервоприводов

Настройка температуры в многоквартирном доме на обратке и подаче

Установка регулятора отопительной системы будет зависеть от её общего устройства. Если СО смонтирована индивидуально для конкретного помещения, процесс совершенствования проходит благодаря следующим факторам:

• система работает от котла индивидуальной мощности;
• установлен специальный трехходовый кран;
• прокачка теплоносителя происходит в принудительном порядке.

В целом для всех СО, работы по регулировке мощности будут заключаться в установке специального вентиля на саму батарею.

С его помощью можно не только регулировать уровень тепла в нужных помещениях, но и исключить отопительный процесс вовсе на тех площадях, которые слабо используются или не функционируют.

Существуют следующие нюансы в процессе регулировки уровня тепла:

1. Системы центрального отопления, которые устанавливаются в многоэтажных домах, основываются зачастую на теплоносителях, где подача происходит строго вертикально сверху вниз. В таких домах на верхних этажах жарко, а на нижних — холодно, соответственно отрегулировать уровень отопления не получится.
2. Если в домах используется однотрубная сеть, то тепло от центрального стояка подаётся в каждую батарею и возвращается обратно, что обеспечивает равномерное тепло на всех этажах здания. В таких случаях проще установить клапаны регулировки тепла — установка происходит на подающую трубу и тепло продолжает распространяться также равномерно.
3. Для двухтрубной системы стояков монтируется уже два — тепло подаётся к радиатору и в обратном направлении, соответственно клапан регулировки можно установить в двух местах — на каждой из батарей.

Типы регулировочных клапанов для батарей

Современные технологии далеко не стоят на месте и позволяют для каждого радиатора отопления установить качественный и надёжный кран, который будет контролировать уровень тепла и нагрева. Подсоединяется он к батарее специальными трубами, что не займёт большого количества времени.

По типам регулировки выделяю два вида клапанов:

1. Обычные терморегуляторы с прямым действием. Устанавливается рядом с радиатором, представляет собой небольшой цилиндр, внутри которого герметично расположен сифон на основе жидкости или газа, который быстро и грамотно реагирует на любые изменения температуры. В случае если температура батареи повысится, жидкость или газ в таком клапане расширятся, произойдёт давление на шток клапана регулятора тепла, который переместится и перекроет поток. Соответственно если температура понизится — процесс будет обратным.

Фото 1. Схема внутреннего устройства терморегулятора для батареи. Указаны основные части механизма.

1. Терморегуляторы на основе электронных датчиков. Принцип работы аналогичен с обычными регуляторами, отличаются только настройки — все можно сделать не в ручном режиме, а в электронном — заложить функции заранее, с возможной отсрочкой времени и контролем температур.

Как отрегулировать радиаторы отопления

Стандартный процесс регулирования температуры радиаторов отопления состоит из четырёх этапов — стравливания воздуха, регулировки давления, открытия вентилей и прокачки теплоносителя.

1. Стравливание воздуха. На каждом радиаторе есть специальный клапан, открыв который можно выпустить лишний воздух и пар, мешающий нагреву батареи. В течение получаса после такой процедуры необходимая температура нагрева должна быть достигнута.
2. Регулировка давления. Чтобы давление в СО распределялось равномерно — можно повернуть запорные вентили разных батарей, закреплённых за одним отопительным котлом, на разное количество оборотов. Такая регулировка радиаторов позволит нагреть помещение как можно быстрее.
3. Открытие вентилей. Установка специальных трёхходовых клапанов на радиаторах позволит убрать тепло в неиспользуемых помещениях или ограничить нагрев, допустим, на время вашего отсутствия в квартире днём. Достаточно просто закрыть вентиль полностью или частично.

Фото 2. Трехходовой клапан с терморегулятором, позволяющий легко настраивать температуру радиатора отопления.

1. Прокачка теплоносителя. Если СО принудительная — прокачка теплоносителя осуществляется с использованием регулировочных вентилей, с помощью которых сливается некоторое количество воды, чтобы дать радиатору отопления возможность для нагрева.

Зачем нужна регулировка тепла в квартире

По каким причинам граждане чаще производят регулировку тепла в принадлежащих им жилых помещениях:

1. Возникает необходимость создания в доме максимально комфортных условий для жизни.
2. Следует избавиться от лишнего воздуха в батареях, добиться эффективной отдачи тепла во внутренних помещениях.
3. Своевременная установка регуляторов позволяет воздержаться от частого проветривания при перегреве воздуха с помощью открытых окон.
4. Правильно подобранные регуляторы отопления и их грамотное использование позволят сократить размер платежей по этой услуге на четверть.

Важно! Манипуляции по установке регулятора СО следует производить до начала отопительного сезона. В разгар морозов такая процедура потребует перекрывания не только отопления в собственной квартире, но и в соседствующих, что создаст определённые неудобства

Зачем нужна регулировка тепла в квартире

По каким причинам граждане чаще производят регулировку тепла в принадлежащих им жилых помещениях:

1. Возникает необходимость создания в доме максимально комфортных условий для жизни.
2. Следует избавиться от лишнего воздуха в батареях, добиться эффективной отдачи тепла во внутренних помещениях.
3. Своевременная установка регуляторов позволяет воздержаться от частого проветривания при перегреве воздуха с помощью открытых окон.
4. Правильно подобранные регуляторы отопления и их грамотное использование позволят сократить размер платежей по этой услуге на четверть.

Важно! Манипуляции по установке регулятора СО следует производить до начала отопительного сезона. В разгар морозов такая процедура потребует перекрывания не только отопления в собственной квартире, но и в соседствующих, что создаст определённые неудобства

Как устроить теплоснабжение дома – советы от профессионалов

Описанные выше устройства и способы регулировки системы отопления существенно повышают эффективность и безопасность ее работы. Собственнику не лишним будет знать правила монтажа некоторых отдельных элементов сети, напрямую влияющих на качество ее функционирования. Регулировка батарей начинается на этапах проектирования новой коммуникации и в процессе монтажа

Важно правильно выбрать способ подключения радиаторов, так как тип установки напрямую влияет на КПД прибора и дальнейшую возможность монтажа специальных терморегуляторов

При желании контролировать и регулировать работу оборудования необходимо учитывать схему разводки труб. В однотрубных системах всегда присутствует перемычка или байпас, необходимая для перенаправления потока горячей воды в случае замены радиатора и других ремонтных работ. В двухтрубных сетях нагревательные элементы подключаются параллельно друг другу, потому в них намного проще регулировать температуру батарей.

Теплоснабжение дома

В частном доме при любых работах с отоплением необходимо учитывать характеристики и индивидуальные особенности установленного котла. От него зависит эффективность инженерной системы. Чтобы сеть работала правильно, и ее можно было легко регулировать, выбирайте котел с учетом:

1. Номинальной мощности. На 10 м2 площади требуется около 1 кВт мощности котла при минимальных тепловых потерях.
2. Отношения мощности нагревательного котла к объему воды. Для обогрева 15 литров теплоносителя нужен 1 кВт мощности.
3. Допустимости плавной регулировки котла. Обычно такая функция имеется у газовых котлов.

Если вам и нанятым проектировщикам удастся правильно рассчитать необходимые параметры котла, во время эксплуатации сети отопления можно будет максимально просто и точно регулировать температуру воды в радиаторах. Хороший котел повышает безопасность работы инженерии дома, делает сеть более надежной и функциональной. Не забывайте при расчетах учитывать климатические условия в вашем регионе. В северных областях России требуются более мощные котлы, а в южных – менее мощные, которые позволяют для поддержания комфортных температурных условий в комнатах тратить намного меньше денег и ресурсов.

Виды регулирующих устройств

Во многом от качества этих устройств зависит способность по-настоящему влиять на температуру воздуха в помещении.

Регулирующая арматура для отопления многоквартирного дома бывает нескольких видов:

1. Как перекрыть батарею отопления в квартире? По сути, регулировочный кран – это теплообменник запорного устройства, который крепится к радиатору. Одним из таких устройств являются шаровые краны, основная функция которых в защите системы от аварийных ситуаций, а их способность проворачиваться на 90 градусов позволяет перекрывать теплоносителю доступ или открывать ему путь по трубам. Их с натяжкой можно назвать регулирующими, так как их назначение – защита.

   Шаровой кран должен быть либо открыт, либо закрыт. В половинчатом состоянии у него со временем повреждается уплотнение, и он дает течь.

2. Стандартные вентили являются бюджетным вариантом регулирующих устройств, и прок от них такой же.Так как в них нет температурной шкалы, то можно только предполагать, насколько поменяются условия в квартире при их открывании или закрывании.
3. Как регулировать отопление в квартире? Регулировка системы отопления многоквартирного дома при помощи устройства, оснащенного термической головкой, дает возможность контролировать уровень нагрева и охлаждения отопительной системы.

Последний вид терморегуляторов бывает двух типов:

1. Устройство прямого действия, в основе которого сифон с газом или специальной жидкостью, реагирующей на любые температурные изменения теплоносителя. Если он разогревается, то носитель внутри сифона, запаянного в корпус, будет расширяться и давить на специальный клапан. Тот, перемещаясь под давлением, перекрывает теплоносителю отопительной системы доступ в нее. При понижении температуры, происходит обратный процесс.

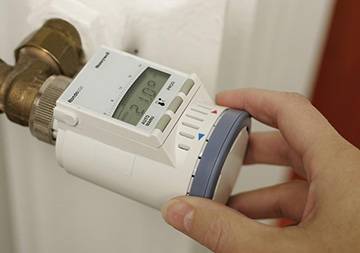

2. Лучшим, но и более дорогим вариантом является регулятор с электронным датчиком. Задав ему необходимые параметры, автоматика самостоятельно будет отслеживать любые нарушения параметров в ту или иную сторону.

Как отрегулировать отопление в многоквартирном доме? Чтобы действительно знать, как настроить батареи отопления в квартире, лучше приобрести качественный терморегулятор, задать ему необходимые параметры, и быть уверенным, что все находится под его неустанным контролем. Этот прибор, регулируя подачу носителя в систему, поможет сэкономить на оплате тепла, таким образом, оправдав свою рентабельность.

Спосбы изменения температуры радиаторами

Первый способ регулировки температуры радиаторов в помещении — это когда у вас в помещении смонтирован один радиатор и он закрыт экраном. В этом случае регулировать температуру в комнате будем с помощью комнатного термостата и сервопривода.

Сначала выбираем место монтажа комнатного термостата. Обычно его располагают на 1 метр от двери. На высоте  от 1 до 1,5 метров на противоположной стене от ручки двери, чтобы при открытии двери поток холодного воздуха попадал на термостат и тот в свою очередь сразу реагировал на перепад температуры.

На подающий трубопровод радиатора монтируем клапан под термоголовку, на который накручиваем сервопривод для систем отопления.

Сервопривод нуждается в питании 220 вольт. Мощность его при этом составляет 2-3 ватта.  Кабель от него ведем к комнатному термостату.

Комнатные термостаты делятся на две группы: электронные и механические. Механические термостаты в наше время себя практически изжили, но они самые простые в монтаже. Работают как обычный выключатель. Приводите питание на термостат. Через него разрываете фазу на сервопривод и все. Термостат подает или нет питание на сервопривод.

Электронные термостаты бывают простые, в плане включить выключить, а бывают термостаты программируемые.

В свою очередь электронные термостаты бывают двух видов по принципу работы:

Первые — это такие термостаты, для работы  которых необходимо питание от сети. Обычно 220 Вольт. То есть к ним подводиться питание отдельно. А от  термостата  отдельно монтируют кабель к сервоприводу.

Второй вид термостатов в питании от сети не нуждаются, так как такие термостаты оборудованы батарейкой. В этом случае, как и с механическими термостатами, через него просто разрывается фаза на сервопривод, а ноль идет на сервопривод без разрыва. При этом все термостаты необходимо подключить в щите на свой автомат для его быстрой замены или обслуживания.

Снятие терморегулятора

Если вам нужно снять прибор без демонтажа, это можно легко сделать, отделив часть с термоголовкой от клапана, что осуществляется крайне просто:

1. Перед тем, как снять термоголовку, лучше поставить показатель температуры на максимум.
2. Перекрыть подачу теплоносителя.
3. Раскрутить удерживающую гайку, если она есть.

Раскрутить гайку

1. Движением на себя снять термоголовку со штока, помогая легкими покачиваниями из стороны в сторону. Если вручную процедуру выполнить не удается, можно использовать плоскогубцы.
2. На месте установки будет торчать шток. Его нужно нажать несколько раз, как на кнопку, и оставить отжатым. Это удобно сделать при помощи плоской отвертки.

Несколько раз нажать на шток

1. Включить подачу теплоносителя. Через короткий промежуток времени радиатор прогреется, так как без прибора температура будет максимальной.

Несколько слов о комнатных термостатах

Чаще всего для автоматического регулирования отопительных систем используют современные электронные термостаты. Существуют модели, которые получают питание от сети 220 В. Для подключения такой модели понадобится два кабеля: один — к источнику электропитания, а второй — к сервоприводу.

Другой тип термостатов снабжен автономным питанием с помощью батарейки. Чтобы такую модель подключить к сервоприводу, нужно разорвать фазу. Ноль разрывать не нужно, он просто передается на сервопривод.

(0 голосов, среднее: 0 из 5)

Что лучше радиаторы или теплый пол?

Какая система отопления прогревает быстрее? В среднем радиаторы в три раза быстрее прогревают помещение, чем теплые полы. Прежде, чем отдавать эффективно тепло, теплым полам необходимо прогреть стяжку. Момент инерции теплого пола составляет 2 часа, алюминиевые радиаторы же прогревают помещение за 20 минут.

Как проверить работоспособность термостата бойлера?

Существует несколько способов проверки работоспособности термостата бойлера. Ниже приведены некоторые из них:

1. Проверьте температуру воды: Включите бойлер и дайте ему время, чтобы нагреть воду. Затем проверьте температуру воды при помощи термометра. Если температура воды превышает установленную температуру на термостате, то термостат может не работать правильно.

2. Проверьте, включается ли и выключается термостат: При нагреве воды на бойлере, слушайте щелчки термостата. Термостат должен выключаться, когда вода достигает установленной температуры и включаться, когда температура понижается. Если термостат не включается или не выключается, то его нужно заменить.

3. Проверьте электрический контакт: Отключите питание от бойлера и откройте крышку термостата. Проверьте электрический контакт на термостате, используя мультиметр. Если контакт не работает должным образом, то термостат нужно заменить.

4. Проверьте герметичность: Если вы обнаружите, что термостат не выключается, даже когда вода достигает установленной температуры, то это может быть связано с неплотным соединением термостата. Проверьте, находится ли термостат в правильном положении и плотно ли он закреплен.

5. Обратитесь к специалисту: Если у вас возникли сомнения относительно работоспособности термостата или вы не уверены в своих навыках в проведении проверки, то лучше обратиться к специалисту.

Способы регулировки системы отопления

Отопительная система с регулировочной арматурой

Существует несколько способов изменения характеристик теплоснабжения. Своевременная гидравлическая регулировка системы отопления необходима для стабилизации давления на определенных участках и всей схемы в целом. Температурная корректировка служит инструментом изменения степени нагрева воздуха в конкретном помещении. Чаще всего для этого используется кран для регулировки температуры отопления.

Все вышеперечисленные характеристики во многом зависят от работы котла. Однако для нормализации параметров системы необходима установка дополнительных компонентов. В зависимости от функции они разделяются на следующие виды:

• Температурные. Служат для частичного или полного перекрытия потока теплоносителя в радиаторах или в отдельном контуре. С помощью кранов, терморегулятора или узлов смешивания выполняется регулировка батарей отопления в квартире;
• Давление. Температурная разница между подающей и обратной магистралью может вызвать скачки давления. Это приведет к разбалансировке системы, что ухудшит ее работу. Для устранения этой проблемы монтируют гидрострелки, как делают коллекторную разводку труб.

На практике своевременная регулировка кранов на радиаторах отопления снижает расходы на энергоноситель.  Также с помощью регулировочной арматуры можно изменять степень нагрева воздуха в помещении.

Как отрегулировать батарею

В первую очередь проводится проверка правильности установки радиатора. Он должен иметь небольшой уклон в сторону от стояка. Если все краны открыты, котел работает на полную мощность, но температура поверхности батареи неравномерна, нужно удалить образовавшиеся воздушные пробки. Для этого открываются краны Маевского.

Чтобы снизить температуру батареи, используется запорный кран, располагающийся на трубе подводящего стояка. Обычный кран имеет только два положения: открыто и закрыто, поэтому для поддержания комфортной температуры его придется постоянно дергать. Лучше установить автоматическую систему контроля или балансировочный кран, благодаря которому регулировка силы потока происходит более тонко.

Читать также: Почему журчит вода в системе отопления: гул и стук стояков

Дополнительные способы регулирования

Когда недовольство качеством услуг от теплосети становится большим, люди начинают искать возможности, способы регулирования системы отопления в многоквартирном доме, как исправить положение, и что установить, чтобы в квартире стало тепло, а платить за это меньше. В этом случае возможны ошибки, которые могут привести к поломке сети всего дома.

Например, регулировка системы отопления многоквартирного дома задвижками категорически запрещена.

Они относятся к категории запорной арматуры, поэтому могут действовать только в двух положениях: «открыто» и «закрыто». Жильцы, не зная этого, пытаются оставлять задвижки приоткрытыми, что выводит их из строя.

Система погодного регулирования отопления в многоквартирном доме будет полезна, если в нем установлен общедомовой прибор учета. Только в этом случае подобное устройство дает экономию до 35% расхода тепла. В основе погодного регулятора отопления для многоквартирного дома находится датчик, который улавливает перепады температур снаружи и реагирует на них, меняя температуру в сети. Подобное устройство вместе с установкой обойдется жителям дома боле 500 000 руб.

Регулировка батарей отопления кранами Маевского помогает при завоздушенности системы, чего иногда достаточно, чтобы батареи стали теплые.

Делая выводы, можно сказать, что сегодня вопрос, кто регулирует температуру отопления в многоквартирном доме, особенно актуален. Жильцы желают участвовать в этом процессе, и если система отопления позволяет, то обращаются в управляющее хозяйство с заявлениями об установки терморегуляторов на своих радиаторах.

Выбор устройств для этого достаточно большой на отечественном рынке и их монтирование не занимает много времени, но дает ощутимые результаты, как по качеству тепла, так и по его экономии. Поэтому стоит изучить принципы работы термостатов, подать заявление на его установку, и затем наслаждаться комфортным теплом в своей квартире.

Автоматическая регулировка

Без вмешательства человека работают терморегуляторы. Существует две конструктивные разновидности:

1. Механический.
2. Электронный.

Оба варианта регулируют размер просвета и таким образом уменьшают или увеличивают проходящий поток.

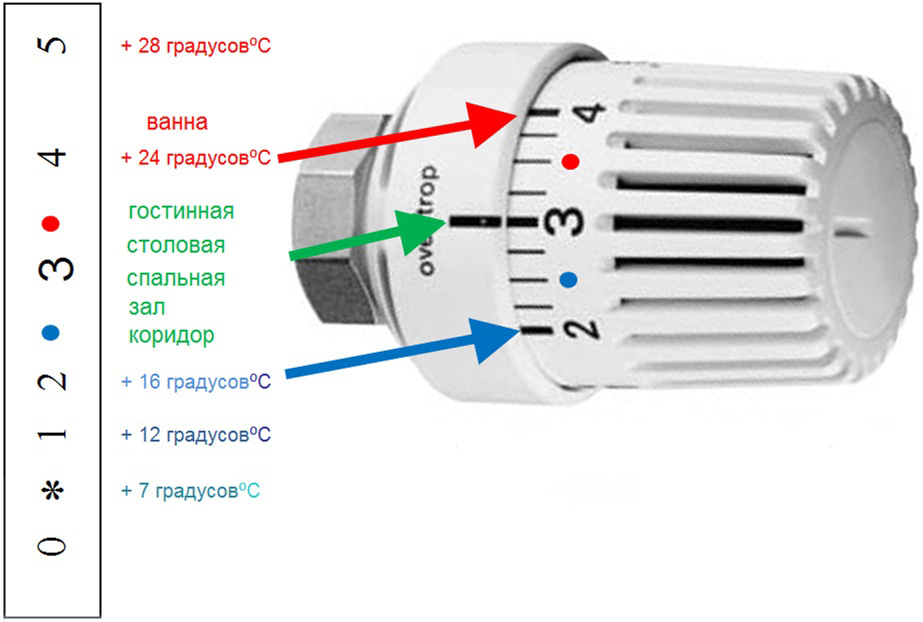

Человек выставляет на термоголовке (или на кнопках в электронном варианте) желаемую мощность, температуру, а устройство придерживается выбранных настроек.

Единожды выставив комфортный показатель можно месяцами не возвращаться к настройкам, как бы ни менялась подача с теплоцентрали и погода за окном.

Кстати, терморегулятор выполняет, в том числе, функцию запорной арматуры. Им можно полностью отключить батарею от стояка, если потребуется ремонт.

Настройка по температуре

Очень часто у домовладельца нет никакой проектной документации, а систему придумал и собрал талантливый сварщик дядя Ваня. Тогда остается только регулировать каждую батарею по температуре.

Чтобы выполнить балансировку системы отопления своими руками, надо на выходе каждого радиатора установить специальный вентиль, такой как показан на фото. Дополнительно понадобится электронный термометр, измеряющий температуру на любой поверхности.

Процесс начинается с того, что полностью открывается вентиль на самом дальнем и мощном отопительном приборе. Остальные открываются на определенное число оборотов. Например, если батарей на одной ветви – 6 шт., а клапан откручивается на 5 оборотов, то на первом радиаторе делаем 1 оборот, на втором – два и так далее, последний открываем до конца. Приблизительная балансировка двухтрубной системы отопления частного дома заключается в том, чтобы температура на выходах всех нагревателей была одинаковой.

Для этого надо измерять температуру металлического корпуса вентиля. Когда она высокая, то немного прикрывать его, если низкая – открывать. Следующий замер надо делать спустя 10 минут, чтобы температура после изменения успела стабилизироваться.

4

Неполадки отопления – контролируем температуру воды в сети

Не менее важной характеристикой работы отопительной сети является и температура теплоносителя. В двухтрубных системах оптимальными характеристиками температуры горячего и остывшего теплоносителя является соотношении 75/50 градусов или 80/60 градусов. Чтобы легко регулировать температуру, придется устанавливать в систему специальное оборудование и элементы

Чтобы легко регулировать температуру, придется устанавливать в систему специальное оборудование и элементы.

Проще всего создать в сети смесительные узлы. Обязательным элементом таких узлов выступают двух- и трехходовые краны. Один патрубок смесительного узла подключается к трубе с горячей водой, а второй – к трубе с холодной водой. Третий патрубок устанавливают на участок магистрали, в котором требуется обеспечить снижение температуры жидкости, в случае возникновения такой необходимости.

Для упрощения использования смесительных узлов они комплектуются датчиками температуры и специальным термостатическим блоком управления. Датчик может подавать сигнал о температуре теплоносителя и на основе уровня температуры закрывать или открывать смесительную задвижку для регулировки отопления. Обычно такое оборудование монтируют в коллекторы теплого пола. Для эффективной регулировки температуры воды в отоплении многоквартирного дома необходимо учесть температурный режим в трубах, обычно температура труб в помещениях квартиры не превышает 45 градусов.

Сервопривод – устройство, в конструкцию которого входит блок управления приводом и термостат. Чтобы температура в комнатах всегда поддерживалась на одном уровне, необходимо установить нужное значение на термостате, а сервопривод будет автоматически открывать и закрывать приток теплоносителя в радиатор. Чтобы снизить затраты на ремонт, можно просто приобрести модель только с терморегулятором. Но в этом случае регулировка будет не такой точной.

Контролируем температуру воды в сети

Для регулировки температуры в квартирах со старыми системами отоплениями и чугунными радиаторами необходимо использовать специальные терморегуляторы. Эти устройства, однако, не позволяют изменять давление в трубах, для этого приходится применять специализированные средства.

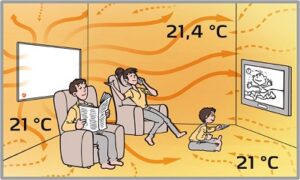

Температурные нормы в помещении

Наверняка, каждый житель хотел бы иметь в многоквартирном доме регулятор отопления в квартире, чтобы с его помощью создавать комфортные для себя условия проживания в зимний период. На самом деле, далеко не каждый знает, что это такое, и для чего нужна регулировка отопления в квартире.

На самом деле она дает возможность:

1. Носителю свободно двигаться по трубам отопительного контура, избегая завоздушенности. Это позволяет ему полноценно отдавать тепло помещению, создавая приятный микроклимат.
2. Дает возможность снижать до 20-25% затраты, уменьшая нагрев радиаторов. Как показывает практика, понижение нагрева воздуха в помещении всего на 1 градус дает экономию до 6%.
3. Регулировка температуры батареи отопления в квартире позволяет увеличивать подачу тепла, если его недостаточно.

Любые работы по регулировке или настройке отопительной системы лучше делать до начала отопительного сезона.

Чтобы определять, насколько поднимать или опускать температуру в системе, необходимо знать, что считается нормой. Если обратиться к СНиП, то там сказано, что для угловых помещений это +20-22, а для остальных – +18 градусов.

Исходя из этих данных, потребитель знает, что регулировка температуры радиаторов отопления в квартире помогла ему сэкономить, если он самостоятельно ее охладил, или наоборот.

К сожалению, далеко не все жилые здания могут быть оснащены регуляторами тепла:

1. Если в многоэтажном доме вертикальная верхняя разводка трубопровода, то установка регулирующих вентилей невозможна. Это означает, что подача теплоносителя начинается с верхних этажей, поэтому там в любой мороз «Африка» и жильцы вынуждены открывать форточки, тогда как на нижних этажах радиаторы чуть теплые.
2. При наличии в здании однотрубной системы такой проблемы нет, так как носитель, пройдя по всем батареям, возвращается назад в центральный стояк. Это позволяет теплу равномерно распределяться по всем помещениям, не зависимо от их этажности, а на подающей трубе у всех батарей отопления установлены регулирующие клапаны.
3. Двухтрубная система, хотя и считается несколько более дорогой, тем не менее, самая лучшая, как в подаче тепла, так и его регулировки. В ней предусмотрены отдельные трубы для подачи носителя и возвращения его в систему. В такой схеме регулировка радиатора отопления в квартире проводится по отдельности в каждой комнате, так как они все оснащены специальными клапанами или автоматическими устройствами.

Как показывает практика, можно назвать счастливцами тех, у кого в квартирах есть регуляторы теплоподачи. Это позволяет им создавать комфортные для себя условия проживания и оптимизировать расходы.

Схема отопления одноэтажного дома с принудительной циркуляцией

В одноэтажном частном доме может быть устроена любая отопительная схема из вышеперечисленного списка. Если здание имеет небольшую площадь (около 70 м2), то в нем будет хорошо работать и однотрубная система с принудительной циркуляцией – ленинградка. Она представляет собой одну магистраль, проходящую через все помещения и возвращающуюся обратно к котлу. Радиаторы подключены к ней один за другим, как это изображено на рисунке:

Эффективная работа однотрубной схемы зависит от количества отопительных приборов, оптимально их должно быть 4, максимум – 5. Если попытаться навесить на одну магистраль 6 или более батарей, то последние из них останутся практически холодными. В том и состоит принцип действия ленинградки: каждый радиатор получает теплоноситель разной температуры. Она понижается от первого прибора к последнему, потому что остывшая вода смешивается в трубе с горячей.

Важно. Чтобы обеспечить необходимую теплоотдачу, к батареям однотрубной системы отопления следует добавлять дополнительные секции

Подробнее на эту тему рассказано в видеоролике:

Подобных недостатков лишена двухтрубная и коллекторная схема для обогрева одноэтажного дома. Все радиаторы получат одинаково горячую воду, да и диаметр труб в этом случае будет меньше. При двухтрубной разводке горячий теплоноситель поступает к батареям по одной магистрали, а холодный идет к котлу по другой. Причем прокладывать их можно рядом, при необходимости скрывая под полом или за фальшстеной. Пример подобной схемы показан ниже:

В коллекторной двухтрубной системе с насосом, обеспечивающим принудительную циркуляцию, трубы проложены к каждому радиатору индивидуально. Распределительный узел – коллектор располагается в удобном месте дома, а трубы прячутся под полами. Принципиально схема выглядит следующим образом:

Теплые полы отличаются от предыдущего способа отопления тем, что к коллектору вместо батарей подключены греющие контуры из труб, замоноличенных в стяжке пола. Это самая дорогая из всех, но и наиболее экономичная и эффективная система с использованием принудительной циркуляции.

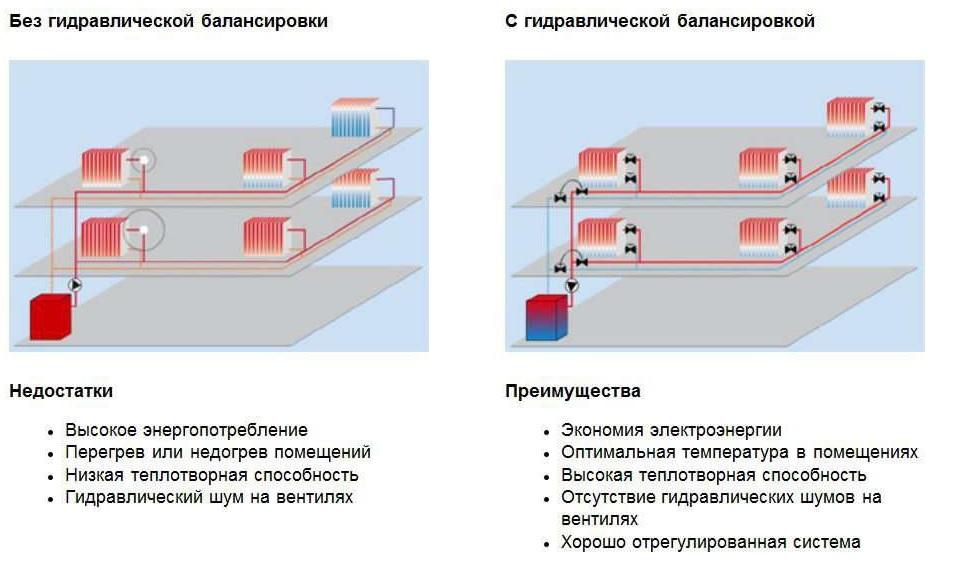

Регулировка отопления подачей или обраткой

Частично отрегулировать нагрев всех отопительных приборов в квартире или доме можно при помощи так называемой гидравлической балансировки. Для более равномерного распределения воды в системе используют установку терморегуляторов и кранов на всех батареях. При настройке системе проверяется температура «обратки» в радиаторах. Она должна иметь разницу +\- 1 °C.

Балансировка проводится при полностью (на максимум) открытых термоголовках. Для проверки температуры обратки применяется контактный термодатчик, к примеру, в мультиметре.

Для радиаторов с повышенной температурой выходной трубы уменьшают сечение входной и проверяют систему вновь.

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

1. Система запитана от мощного котла.
2. Каждая батарея обустроена трехходовым краном.
3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

• В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
• Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
• Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.
