Характеристика отопительных котлов Купер.
Компания Теплодар разносторонняя. Выделить ее основное направление не получиться, т.к. она одновременно выпускает газо-дровяные печи для бани, электрокаменки, универсальные отопительные котлы, электрические отопительные котлы и печи-камины. И основного акцента из всей линейки продукции не прослеживается. Но если к печам для бани есть вопросы, то к отопительным котлам их нет. Как видно на изображении, котел полностью покрыт водяной рубашкой, благодаря которой съём тепла происходит со всех сторон (в серии ПРО даже с углей).
Также есть две модели, в которых имеются варочные поверхности, притом, что в модели ОВК-10 кольца съемные. Благодаря этому можно поставить на него казан. Для маленьких дач – решение довольно практичное и интересное. Весь котел снаружи закрыт базальтовым картоном, который препятствует нагреванию внешнего кожуха.
По поводу комплектации. Завод позаботился о своих покупателях, и сделал так, что при покупке котла вы можете сразу им пользоваться.
Как поставить и настроить регулятор
В большинстве случаев установка терморегулятора вручную требует опорожнения водяной рубашки котла. Это не будет большой проблемой, если бойлер подключен правильно, а систему водяного отопления можно закрыть с помощью кранов. В противном случае необходимо будет слить весь теплоноситель. Затем снимаем заглушку с втулки, ввинчиваем в это место прибор и доливаем воду в установку.
Для настройки регулятора тяги зажгите котел и следуйте инструкциям:
- Не прикрепляя цепочку к двери, откройте дверь, чтобы позволить воздуху проникнуть.
- Ослабьте стопорный винт на ручке регулировки.
- Установите ручку на нужную температуру, например, 70 ° C.
- Наблюдая за термометром котла, подключите цепной привод к заслонке, когда он покажет 70 ° C. Люк следует наклонять только на 1-2 мм.
- Затяните стопорный винт.
Затем нужно проверить работу термостата во всех режимах, вплоть до максимального режима. Следует отметить, что между закрытием заслонки и падением температуры теплоносителя проходит некоторое время, и не стоит спешить с переналадкой устройства. Нагревательные устройства для твердого топлива характеризуются временем, поскольку древесина или углерод в печи не могут быть расширены одновременно.
Сила тяги
Сила тяги зависит от разных факторов:
- Температуры дымовых газов.
- Сечения дымохода.
- Погодных условий (влажность, уличная температура и т.д.).
Влияние этих параметров на работу отопительных приборов может быть различным, поэтому всегда нужно рассматривать конкретные условия работы коммуникаций. Нужно отметить еще один параметр, который нередко ускользает от внимания потребителей, но оказывает немалое влияние на силу тяги – тип котельного оборудования. Как показала практика, зависимость эксплуатации газовых и твердотопливных котлов от их типа выглядит следующим образом:
При эксплуатации газового оборудования сила тяги колеблется незначительно, показатель может считаться стабильным. Это объясняется тем, что дымовые газы, образуемые при работе котла, имеют практически одинаковую температуру. Неровность может возникать только при прогреве дымохода и является кратковременной.
Твердотопливные котлы показывают разные данные. Однозначно судить о влиянии абсолютно всех моделей на показатели тяги невозможно. Это объясняется использованием разных видов топлива (дрова, торф, уголь, пеллеты, опилки). Также неоднородность показателей может зависеть и от типа твердотопливного котла.
Несмотря на тип котла и вид твердого топлива, есть ряд сходных моментов
Наибольшую важность имеют следующие: продолжительное время, необходимое для того, чтобы топливо разгорелось, значительная разница температур отходящих дымовых газов в начале работы оборудования и после того, как котел выйдет на нормальный режим.
При эксплуатации твердотопливных котлов существует вероятность не только снижения тяги и ухудшения процесса горения, но и появления гипертяги. Признак такого явления – сильный шум во время работы оборудования, а самые «приятные» последствия – задымление и повышение расхода топлива.
Стабилизатор тяги дымохода своими руками
Для того, чтобы соорудить регулятор тяги для дымохода своими руками, изначально необходимо обзавестись всеми инструментами, которые пригодятся во время работы.
Вам понадобятся:
- баллон с газообразным веществом в виде сжатого аргона;
- листы нержавеющей стали, которые выполнены в виде лепестков;
- лист нержавейки, толщина которого 1,2 мм;
- сварочный аппарат;
- арматура или прут для оси с диаметром 8-10 мм;
- болты, гайки, винтики;
- ключи, отвертки, молоток, ножницы по металлу.
Для того, чтобы самостоятельно сконструировать стабилизатор нужно использовать исключительно нержавеющую сталь. Цинковое покрытие в такой ситуации не подходит вовсе.
Для того, чтобы у стабилизатора было универсальное значение, т.е. чтобы он мог осуществлять регулировку и перекрытие дымохода, нужно выполнить последовательность действий:
Необходимо свернуть трубу, чтобы ее длина составляла примерно 300 мм
Далее нужно приварить стык внахлест до 10 мм, при этом важно, чтобы длина внутреннего диаметра составляла 115 мм и выше. На следующем этапе швы тщательно зачищаются с обеих сторон. Затем вам следует сделать вырез на клапане, который будет равняться 15 % площади сечения трубы
Следующее, что нужно сделать — это прикрутить винтовой фиксатор, который будет выполнять функцию поворота лепестка на 180°. Для того, чтобы клапан можно было легко поворачивать, нужно оборудовать его рукояткой. Соорудите бортик посередине трубы
Затем вам следует сделать вырез на клапане, который будет равняться 15 % площади сечения трубы. Следующее, что нужно сделать — это прикрутить винтовой фиксатор, который будет выполнять функцию поворота лепестка на 180°. Для того, чтобы клапан можно было легко поворачивать, нужно оборудовать его рукояткой. Соорудите бортик посередине трубы.
Про дымоход из сэндвич-труб можно прочитать здесь.
Установка стабилизатора для увеличения тяги дымовой трубы — процесс несложный. Вам необходимо оборудовать специальные «лапы» и дно, куда опирается сам стабилизатор дымохода.
При отсутствии должного опыта в подобных работах, лучше воспользуйтесь услугами специалистов. Если же все таки решили самостоятельно соорудить подобное устройство, то внимательно изучите схемы и чертежи установки.
Многие пользователи задаются вопросом: как произвести расчет тяги дымовой трубы? Стоит отметить, что эта процедура осуществляется в основном для промышленных дымоходных конструкций. Для частных домов данный показатель не играет существенной роли.
https://youtube.com/watch?v=CpjsJfAFmQg
Предназначение и принцип работы
Бесперебойная работа дымохода и тяги находятся в непосредственной зависимости от погоды и времени года. В случае резких перепадов температурных режимов в зимний сезон, в ветреную погоду, тяга сильно увеличивается. Для того, чтобы сохранить оптимальную температуру в помещении, придется затрачивать большее количество топлива, что негативно скажется на функционировании всей дымоотводной системы.
Используя стабилизатор, вы сможете поддерживать подходящие величины и не позволить им превышать норму, а, значит, работа вашего отопительного прибора будет максимально продуктивной.
Помимо погодных условий, качество тяги также зависит и от атмосферного давления воздуха, которое может в любую минуту измениться из-за погоды, времени суток, года, места, в котором находится дом.
Принцип функционирования стабилизатора тяги дымохода достаточно прост. Предположим, сила или уровень достигают выше нормы, то устройство в автоматическом режиме начинает поворачивать клапан, тем самым он снижает уровень давления. В такой ситуации, происходит смешение попадающего воздуха с газами. Регулятор будет удерживать стопор ограничителя в таком положении до тех пор, пока температура не достигнет нормы. Затем в автоматическом режиме закроется в трубе тягопрерывателем и система начнет работать в прежнем режиме.
https://youtube.com/watch?v=NVyZVaftn38
Как поставить и настроить регулятор
Для установки терморегулятора тяги необходимо освободить рубашку котла от теплоносителя, для этой цели, как правило, в обвязке агрегата предусматривают специальные краны, отсекающие контур с тэном. В противном случае придется спускать весь объем системы.
Следующим делом из гильзы на котле извлекается заглушка, а на ее место устанавливают подготовленный прибор. После этого система снова заполняется водой. Для настройки регулятора тяги необходимо запустить котел на тепло, и выполнить ряд последовательных действий.
- Открыть заслонку для полной подачи воздуха к топке. При этом цепочку пока подсоединять не следует.
- На рукоятке, осуществляющей регулировку, необходимо ослабить фиксирующий винт.
- Выбрать положение соответствующее требуемой температуре, к примеру, 70о.
- Отмечая нагревание при помощи термометра, подсоединить цепочку к заслонке при достижении теплоносителем температуры в 70о. Заслонка, в этом положении, должна оставлять открытым отверстие всего на 2 мм.
- В завершении фиксирующий винт снова затягивают.
После того как конструкция собрана, регулятор тяги проверяют в разных режимах работы от максимального до минимального. Следует выдерживать паузы на разницу между достижением заданной температуры и моментом срабатывания рычага, ведь дрова не газ и затухают плавно. По этой причине не стоит спешить снова настроить прибор, не выдержав паузу. После прохождения всех проверок монтаж регулятора тяги считают выполненным.
Рекомендуем: Как промыть радиатор отопления в квартире, алюминиевый, чугунный, биметаллический
Неоднородное и сложное понятие, включающее в себя несколько факторов, является сила тяги. Этот параметр должен находиться на высшем уровне для того, чтобы аппарат работал стабильно. На то, как генерируется энергия, и горит топливо оказывает влияние нормативное отклонение показателей силы тяги. Чаще всего хозяева твердотопливных котлов сталкиваются с такой проблемой, если наблюдаются нарушения в монтажных работах. Предусмотрительные люди вместе с оборудованием приобретают регулятор тяги для того, чтобы не сталкиваться с такой проблемой.
Первый пуск и Розжиг
Внимание ! Розжиг твердотопливного котла с помощью горючих жидкостей запрещён!
1 Через загрузочную дверцу уложить на бумагу сухие мелкие щепки и открыть заслонку на дымоходе. Закрыть загрузочную дверцу и через зольниковую дверцу разжечь бумагу и щепки. Закрыть зольниковую дверцу и полностью открыть воздушную заслонку.
2 Через загрузочную дверцу на разгоревшиеся щепки наложить небольшой слой более крупного дерева. Дождаться пока крупные поленья хорошо разгорятся и доложить основное топливо ровным слоем по всей глубине топки до нижней кромки загрузочной дверцы.
При разогреве котла в нём могут конденсироваться пары из уходящих газов стекающие по внутренним стенкам топки, из-за этого может сложиться впечатление, что котёл течёт. Как только температура воды на входе в котёл превысит 60°C — конденсация прекратится.
3 Настройте механический регулятор тяги см. ниже.
4 Для предотвращения спекания угля рекомендуется сначала нагреть воду в котле дровами до температуры не менее 60°С, после чего начать загрузку угля. Постепенно и равномерно загрузить уголь в количестве, достаточном для образования слоя высотой примерно 50-60 мм, после чего прекратить загрузку на срок 15-20 минут для воспламенения топлива. После загрузки закрыть загрузочную дверцу и открыть воздушную заслонку.
Когда разгорится первый слой основного топлива (примерно 2/3 загруженного) на слой несгоревшего топлива загружается новое топливо. Для работы котла в номинальном режиме необходимо поддерживать слой топлива на трубах около 150-250 мм.
По мере прогорания топлива в котле его следует догружать также ровным слоем по всей глубине топки.
5 Если пламя горящего топлива станет тёмно-красного цвета — следует увеличить тягу открыв сильнее заслонку подачи воздуха или заслонку в дымовом канале. После того как пламя станет жёлтого цвета прикрыть заслонку подачи воздуха.
Изменяйте подачу воздуха до тех пор, пока пламя не станет соломенного цвета с оранжевыми языками. Всегда контролируйте наличие пламени в топке, огонь с выделением дыма и тлеющий огонь приводят неэффективному сжиганию топлива и образованию смолы в дымовой трубе.
6 Мощность котла в грубых пределах может быть изменена заслонкой на патрубке дымоудаления. Для увеличения температуры необходимо открыть заслонку (шибер) и установить ручку управления регулятора тяги на отметку более высокой температуры, для уменьшения — частично закрыть шибер и установить ручку управления регулятора на отметку более низкой температуры.
Также мощность котла можно регулировать загрузкой топлива, крупные куски и маленькое количество топлива дают низкую мощность, а мелкие куски с совместно с большим количеством загрузки — высокую.
7 При длительном горении колосниковые решётки следует периодически прошуровать чтобы слой спёкшейся золы не препятствовал подводу воздуха для горения.
8 Для останова котла дождитесь полного прогорания топлива или прекратите подачу воздуха в топку твердотопливного котла закрыв воздушную заслонку.
При необходимости аварийного останова твердотопливного котла, осторожно откройте загрузочную дверцу, выньте с помощью дополнительных устройств горящее топливо из топки и затушите изъятое топливо водой
Как выбрать и обзор производителей
В продаже возможно найти терморегуляторы для котла отопления на любой вкус. Есть модели бюджетные и подороже. А чтобы правильно выбрать его, нужно учесть следующее.
- Интервал регулировки температуры должен быть 60-90°С.
- Указанного в паспорте конструкции усилия, которое развивается приводом, должно быть достаточно на подъём дверки.
- Нужно проследить, хватает ли рабочего хода привода для полного открытия и закрытия отворки.
- Соединение резьбы на корпусе должно подходить соответствующей части в котле и составлять ¾.
В настоящее время автоматические регуляторы тяги для твердотопливных котлов производят несколько отечественных и зарубежных компаний. В России чаще всего приобретают устройства итальянской компании «Atos», украинской марки «Air Auto», американской «Watts», польской «Tech».
Сразу стоит сказать, что цены на регуляторы тяги для твёрдотопливных котлов различаются. И на это в большинстве влияет местоположение производителя и тип действия (электронные терморегуляторы всегда дороже в несколько раз).
К примеру, украинская марка «Air Auto» по стоимости в среднем 7 000 рублей, а аналогичная польская «Tech» — 10 000 рублей.
Предлагаем рассмотреть некоторые марки популярных производителей регуляторов в таблице.
| Производитель | Страна | Характеристика |
|---|---|---|
| Atos | Италия | Специализируется на производстве исключительно автоматических систем. Предполагает ручную загрузку топлива либо автоматическую. Электрогидравлика подразумевает установку системы от 15 кВт. |
| Air Auto | Украина | Предполагает ручную загрузку топлива. Продукция обеспечивается блоком управления с несколькими рабочими режимами. Комплект включает циркуляционное оборудование, дымососы, вентиляторы. Особенность марки в возможности плавного регулирования оборотов вентилятора. Во время функционирования используется интегрально-дифференциальный алгоритм, который увеличивает продолжительность горения топлива на 20%. |
| Watts RT | Америка | Большой выбор рабочих температур, от 30 до 100°С. Марка имеет типовое резьбовое соединение, а также прекрасно подходит для установки в котлы современного типа. |
| Tech | Польша | Преимущественно выпускает автоматику, которая управляется микропроцессором. Марка в простом исполнении, с базовым набором нужных для работы котла функций. Модули подразумевают четыре рабочих режима, встроенную защиту от перегрева теплоносителя. |
| ICMA | Италия | Характеризуется эта модель натяжением цепочки с нагрузкой до 850 гр., широким диапазоном настроек мощности (от 30 до 100°С) и возможностью как горизонтальной установки, так и вертикальной. |
| EuroSter | Польша | Предлагает электронные автоматические терморегуляторы, которые подключаются к комнатным термостатам и обеспечивают автоматически процесс горения. Точно следит за температурой в помещении и отлично подходит для управления системой полов с подогревом. При желании температура нагрева может составлять 30-90°С. Максимальная нагрузка на цепь — 800 гр. |
| ESBE | Швеция | Регуляторы температуры для котла отопления марка выпускает механические и электронные. Последние предназначены для котлов с автоматической подачей топлива. Терморегулятор подключается к циркуляционному оборудованию и нагнетательным вентиляторам. |
| Regulus RT3 | Словакия | Регулятор тяги «regulus» подразумевает диапазон регулировки 30 – 90°C. 120°C – это самая высокая температура нагревания воды, 60°C – среды. Рабочее положение горизонтальное и вертикальное. Его усовершенствованная модель — регулятор тяги regulus rt4. Отличается она меньшими габаритами, и, в отличие от rt3, имеет нагрузку на цепочку не 800 грамм, а до 1 кг. |
| Лемакс | Италия | Имеет регулирующую рукоятку из термоутверждающейся смолы – и это основная особенность производителя. В наличии есть термочувствительный элемент, поэтому за безопасность можно не бояться. Марка может похвастаться точностью настроек и надёжностью. Производимое регулирующее оборудование стандартных размеров, поэтому подходит многим котлам на твёрдом топливе. |
| Honeywell FR 124 | Германия | Совместим с большинством твердотопливных котлов (BURNiT, Wirbel, Viadrus Buderus, КЧМ, ZOTA, ДОН и др.) Максимальная температура рабочей среды 115 °С. Диапазон настройки регулятора тяги 30-90 °С. Термочувствительный элемент заполнен воском. Имеет две шкалы, предполагает и горизонтальную, и вертикальную установку. |

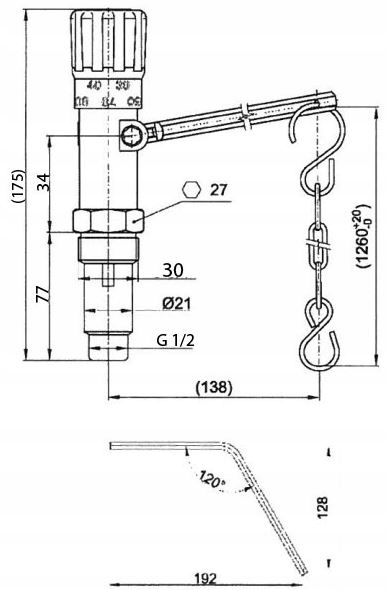

Виды регуляторов тяги
В продаже можно найти механические и автоматические системы управления. Чаще всего используется на практике механический регулятор для твердотопливного котла. Это потому, что система автоматизированная работает от электрической энергии. Отопитель становится энергозависимым. Для твердотопливных моделей это будет дополнительной проблемой при эксплуатации, а польза из-за проблем будет очень низкой. Финансовые расходы будут выше. Поэтому ориентироваться на цену регулятора тяги не стоит.
На котле отлично сможет работать и механическая система. Во время отсутствия в сети напряжения можно будет легко изменить параметры. А котел будет функционировать в штатном режиме. Заслуженной популярностью пользуются секционные чугунные агрегаты. Для загородных домов они считаются идеальными. Регулятор тяги позволит хозяину дома не находиться постоянно около воздушной заслонки. А низкая цена твердого топлива позволяет сделать отопление экономичным.

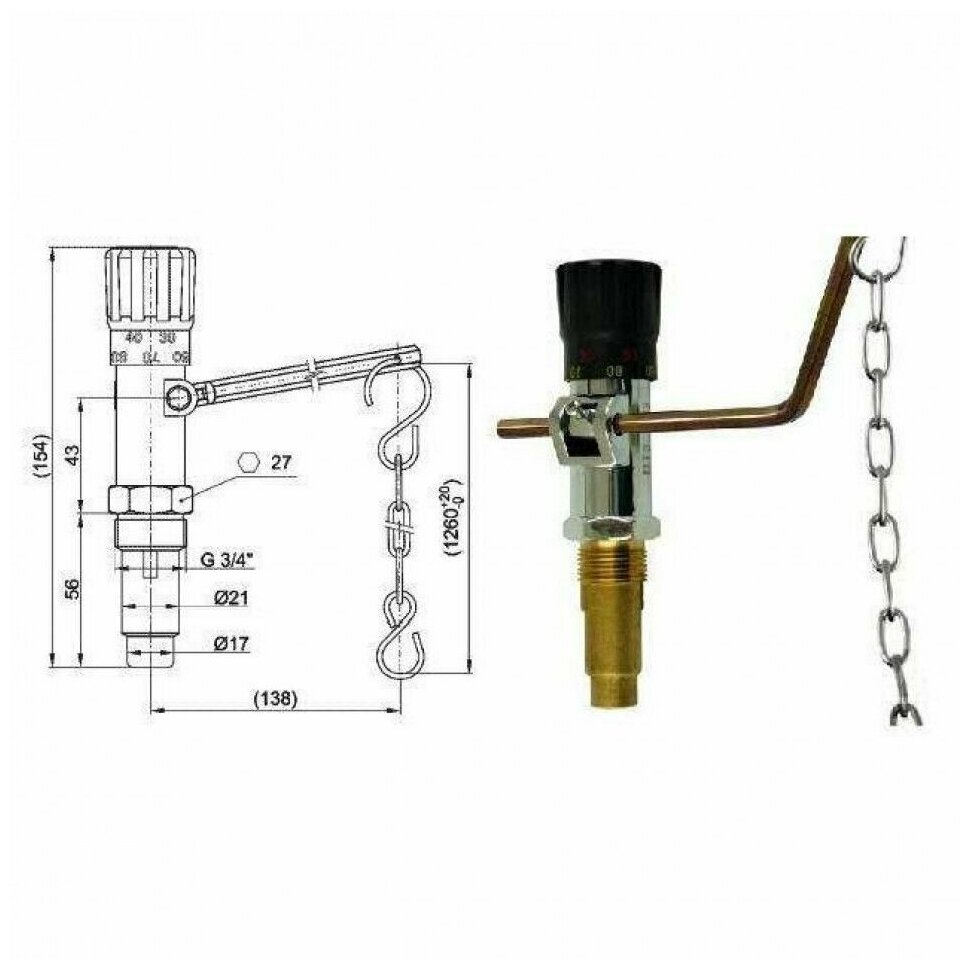

Новейшим регулятором тяги является ESBE. Агрегат предназначен для регулирования температурного режима в твердотопливных котлах с помощью подачи воздуха. Не требует выполнения сложной установки и подключения электропровода. Температуру котла измеряет головка термостатического механизма. Положение воздушной заслонки меняется через цепь и рычаг. Этим регулируется поступление воздуха к котлу, происходит процесс сжигания.
К улучшению конструкции можно отнести укороченную гильзу, усовершенствованную рукоять и удобно читаемую шкалу выставления температуры. Именно эти требования отвечают современному производству котлов, работающих на древесине.
Сопоставление механического и автоматического устройства
На практике весьма нередко используются механические варианты регуляторов тяги. Все дело заключается в том, что система на автомате работает от неизменного электро энергии, что делает отопительную систему энергозависимой.
А в ситуации с установленной твердотопливной современной моделью данное событие становится значимой трудностью в процессе использования. Если ассоциировать задачи с получаемой полезностью, соотношение выходит нерентабельным для юзера, которому придется повсевременно надзирать электричество и оставаться без тепла, когда электроэнергия будет отключена.
Не стоит платить в пару раз больше и получать дорогие аналоги, потому что на котлах может совершенно и накрепко работать высококачественная система без продвинутого управления электрического типа. Даже в момент отключения напряжения сам обладатель дома сумеет довольно просто поменять характеристики устройства, а сам котел продолжит свою работу без всяческих сбоев и приреканий.
Правила установки и подготовки к работе

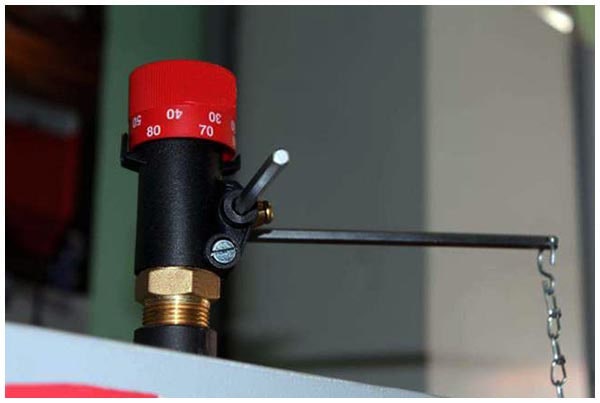

Установка регулятора тяги на твердотопливный котел выполняется самостоятельно, если агрегат изначально им не укомплектован. Устройство нуждается в правильной настройке.
Перекрыв все отсечные краны, нужно слить теплоноситель из водяной рубашки
Монтаж регулятора в большинстве случаев требует слива теплоносителя из водяной рубашки. Чтобы не сливать воду из всей системы, перекройте соответствующие отсечные краны. Затем удалите из гильзы на корпусе котла заглушку и ввинтите регулирующее устройство, не подсоединяя к нему цепочку. Затем вновь заполните водой систему.

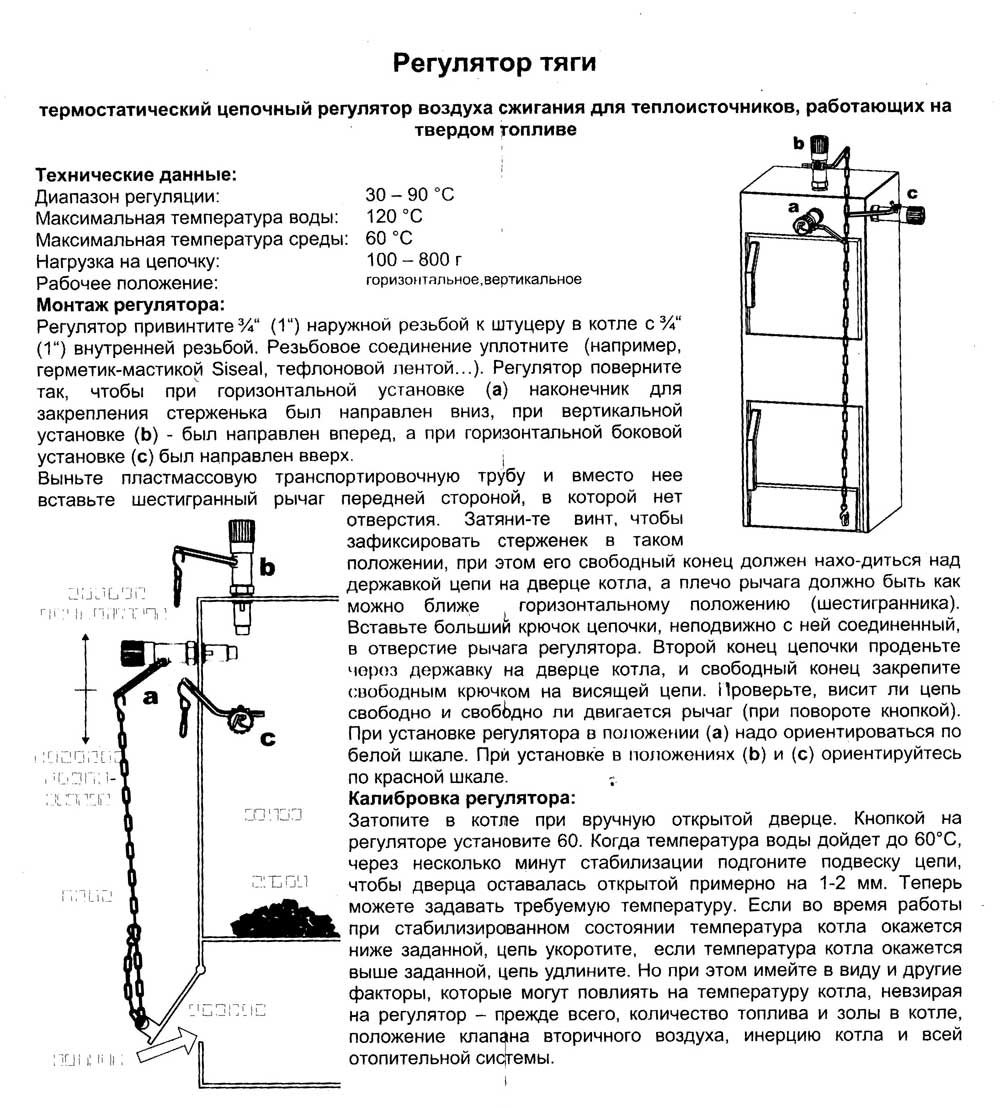

Настройка выполняется в несколько этапов:
- Откройте дверцу зольника (не прикрепляя к ней цепочку).
- Ослабьте винт-фиксатор, расположенный на регулировочной рукояти.
- Выберите температурный режим и установите рукоять в соответствующее положение (к примеру, 60°С).
- Подсоедините цепочку к рычагу.
- Растопите котел при открытой дверце зольника, дождитесь нагрева теплоносителя до 60 градусов (следите за показаниями котельного термометра).
- Прикройте дверцу с таким расчетом, чтобы она была приоткрыта на 2 мм.
- Закрепите свободный конец цепочки, натянув ее (допустимый свободный ход – 1 мм).
- Затяните на рукояти фиксирующий винт.
Установленный термостатический регулятор необходимо протестировать на всех температурных режимах, включая максимальный, чтобы убедиться в исправности устройства и его правильной настройке. Твердотопливные котлы отличаются большой инерцией – изменение интенсивности горения угля или дров происходит плавно и еще медленнее снижается или повышается нагрев теплоносителя. Поэтому после закрывания заслонки проходит определенное время до того момента, когда теплоноситель в системе начинает остывать. По этой причине, проверяя настройки регулирующего устройства, не спешите вносить коррективы.
