Виды и изготовление усилителей тяги для дымохода

Решение проблемы с обратной тягой

Теперь необходимо проверить тягу. Можно воспользоваться специальным прибором, который замеряет скорость воздушного потока — анемометром. Зачастую такого прибора нет, тогда можно воспользоваться народными методами, например, поднести горящую спичку или лист бумаги и увидеть направление движения воздуха. Кроме того, качество тяги можно определить по цвету пламени в печи:

• белый или очень светлый цвет — признак недостаточной тяги;
• если пламя ровного золотистого цвета — тяга нормальная;
• темные оттенки апельсинового цвета — недостаточная.

Золотистое пламя в печи — показатель нормальной тяги

Если печь находится внутри дома — тяга будет лучше, чем, если она расположена у внешней стены.

Основные способы решения проблем с тягой:

1. Улучшение качества дымовой трубы.В первую очередь, чтобы улучшить тягу дымохода. Для этого необходимо проверить весь канал на предмет налипания сажи и негерметичности соединения стыков. Все нужно почистить и исправить. Если это не помогло, переходим к следующему способу.
2. Установка дефлектора на конце трубы.Способ хорош, когда воздушные потоки вокруг трубы постоянные и сильные. Дефлектор отлично увеличивает тягу, однако, без ветра дефлектор бесполезен. В некоторых случаях он даже может уменьшать тягу из-за создания дополнительного сопротивления движению воздуха из канала.
3. Увеличение длины дымохода.Простое и быстрое решение. Главное — правильный расчет расположения канала относительно конька здания, а также анализ вероятности возникновения воздушных потоков в месте установки. Ведь даже дымоход длиной 10 метров, установленный в неправильном месте не решит проблемы.
4. Установка регулятора тяги.Устройство компенсирует недостаток или избыток внутреннего давления в канале относительно внешнего. Регулятор позволяет поддерживать оптимальную температуру в печи за счет контроля над подачей воздуха в топку. С ним скорость воздушного потока постоянна, а значит, тяга стабильная и не зависит от внешних факторов (ветра, изменения давления и т.д.).

Типы дефлекторов для дымохода

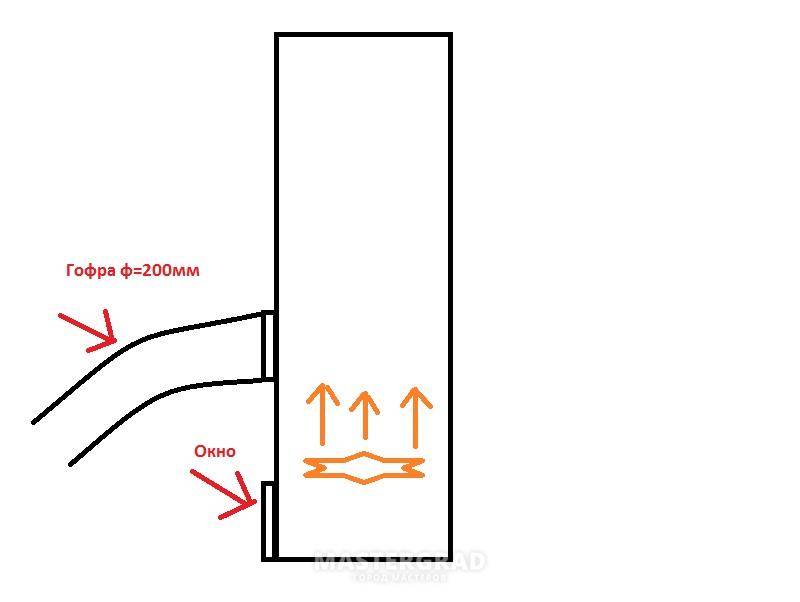

Еще одно важное понятие — обратная тяга. Она возникает, когда сопротивление в дымоходах слишком велико (из-за близости конька здания, стоящих рядом высоких домов и т.д.). В таком случае воздух от огня идет по пути наименьшего сопротивления, то есть в помещение, то есть необходимая нам тяга пропадает вовсе

Еще существует термин «опрокидывание тяги» — движущийся воздух меняет свое направление только на определенное время. Первые признаки возможно скорого возникновения опрокидывания тяги — образование большого количества дыма при горении, который, при открытии печки, врывается в комнату. Это значит, что тяга ухудшилась, а значит, и вовсе может стать обратной

В таком случае воздух от огня идет по пути наименьшего сопротивления, то есть в помещение, то есть необходимая нам тяга пропадает вовсе. Еще существует термин «опрокидывание тяги» — движущийся воздух меняет свое направление только на определенное время. Первые признаки возможно скорого возникновения опрокидывания тяги — образование большого количества дыма при горении, который, при открытии печки, врывается в комнату. Это значит, что тяга ухудшилась, а значит, и вовсе может стать обратной.

Способы устранения обратной тяги те же, что и для улучшения тяги. По сути, обратная тяга — это крайняя и самая неприятная степень плохой тяги, задымление помещения неприятно и даже опасно. Поэтому, в критическом случае, есть смысл обратиться к специалистам. Они быстро проанализируют все факторы и устранят проблему.

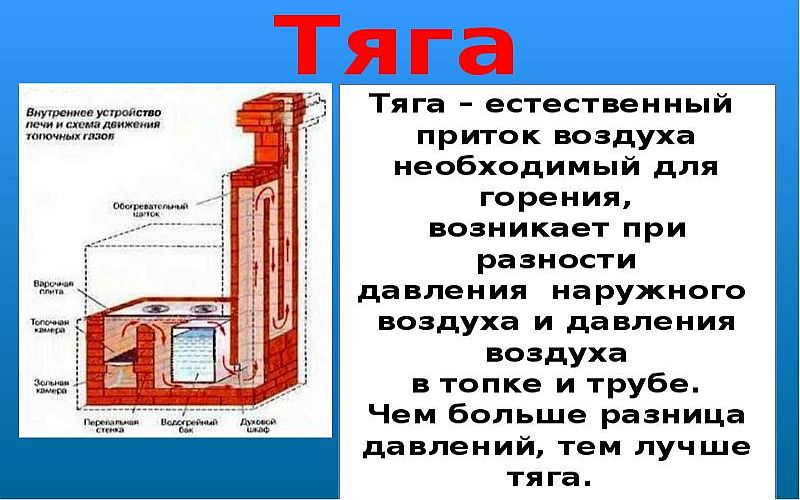

От достаточной тяги в дымоходе зависит безопасность и эффективность печного отопления. При обнаружении первых даже незначительных проблем, необходимо провести полную проверку системы для выявления причин неполадок и поиска способов увеличить тягу. Большую часть ремонтных и восстановительных работ можно провести своими руками, но, если уверенности в своих силах нет — необходимо пригласить специалиста.

Видео по теме:

Виды дефлекторов

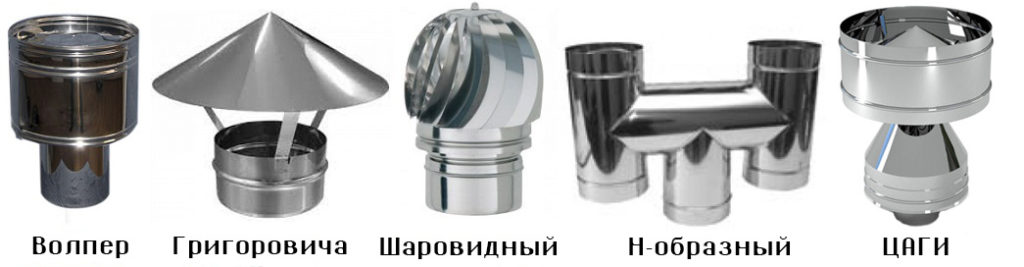

На данный момент разработан ряд различных видов дефлекторов, отличающихся друг от друга особенностями конструкции. С целью определения подходящей модели, рекомендуется изучить виды дефлекторов.

H-образный

Н-образный дефлектор дымохода зачастую устанавливают на зданиях производств и котельных, отличающиеся высоким показателем мощности. Установка данного дефлектора: к устью трубы крепится патрубок идентичного размера. В центре патрубка расположена врезка, обеспечивающая плотный стык элементов. По обе стороны поперечной трубы фиксируются еще 2 трубки, в итоге образующие систему, похожую на букву “H”.

ЦАГИ

Эту модель считают популярной и надежной. Это устройство по диаметру больше диаметра дымохода. Воздушная масса огибает систему с каждой стороны. Результатом этого становится образование повышенного давления с боков, спереди и сзади создается разрежение, способствующее на повышение тяги. Данная модель не подразумевает защитное приспособление. Поэтому, после установки данной модели следует провести монтаж защитного колпака.

Тарельчатый

Достаточно простой вид устройства, обеспечивающий функционирование системы на эффективном уровне, и обладает хорошим значением тяги. Двумя главными элементами приспособления образовывается защитный козырек, препятствующий проникновению в систему осадков из атмосферы.

Нижняя часть в козырьке закрыта колпаком, расположенным по направлению к дымоходному каналу. С помощью данной структуры, система справится с основными требованиями. В данную модель воздух поступает с любой стороны. Попав между конусами, образующие сужающийся канал, вызывает разрежение.

Флюгер

Корпус этой модели вращается. Устройство состоит из флюгера, козырьков и подшипникового узла. Приспособление вращается при помощи силы ветра, которая воздействует на флюгер. Работа этого дефлектора напоминает принцип корабельного паруса.

Вращающийся

Данная модель вращается лишь в одностороннем порядке. Дополнительная эффективность устройства обеспечивается благодаря круговому движению. Эта система обеспечивает нужную защиту от осадков. Вращающийся дефлектор активно применяют для газовых котлов. Минусом устройства является вращение дефлектора, зависимое от воздушного потока, то есть в безветренное время им не выполняются требуемые обязанности. При обледенении трубы дефлектор тоже не функционирует.

Круглый “Волпер”

Данное устройство имеет сильное сходство с моделью ЦАГИ с одним различием, заключающимся в козырьке, который обеспечивает защитную функцию и располагается над диффузором.

Система Григоровича

Еще одно популярное устройство, которое предназначено для повышения тяги. Данную модель возможно собрать своими силами. В состав системы входит нижняя цилиндрическая деталь и двух патрубков, верхняя цилиндрическая деталь, конуса и двух кронштейнов.

Дым, идущий из трубы, направляется в суженный диффузорный канал, вследствие чего обеспечивается разряжение.

Принцип работы

Есть два вида регуляторов тяги – автоматический и механический, управляемый вручную.

Уменьшение тяги в трубе

Автоматический стабилизатор тяги представляет собой своеобразную мембрану, которая реагирует на изменение плотности дыма в трубе. При повышении тяги заслонка открывается и впускает в трубу дополнительный поток холодного воздуха. Это способствует охлаждению продуктов горения, газы становятся тяжелее и медленнее поднимаются вверх, тяга снижается.

Механический регулятор дыма настраивают вручную. Для этого на нижней части заслонки регулятора есть грузик. При изготовлении устройства своими руками в качестве грузика удобно использовать обычный болт. Настраивают стабилизатор в период максимального горения топлива. Подкручиванием болта смещают центр тяжести заслонки в нужном направлении, чтобы она удерживалась закрытой при требуемом давлении газов в дымоходе, а при его повышении — открывалась.

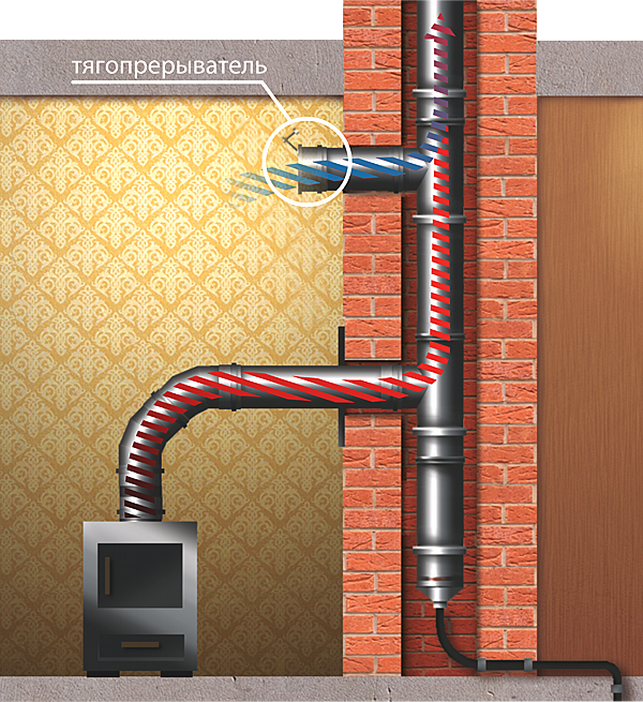

Предотвращение обратной тяги

Заброс дыма в помещение (обратная тяга) возникает при резком и значительном снижении давления дыма в трубе. Это случается при ветреной погоде, при открывании топки печи, при перепаде уличной температуры. Стабилизатор тяги чутко реагирует на эти изменения и перекрывает поток холодного воздуха (заслонка закрывается полностью), как только это происходит. При повышении давления выше желаемого заслонка вновь открывается.

Сделать самостоятельно или купить

Конструкция стабилизатора достаточно проста, и его несложно можно изготовить своими руками, хотя регулировка тяги покупными изделиями немного точнее. Для готовых современных труб, собранных из модульных элементов, проще подобрать устройство того же производителя, для самодельных банных и гаражных печек стабилизатор можно сделать и самому – просто нет смысла приобретать фирменное изделие.

Проверенные производители

Не все фирмы, выпускающие дымоходы, выпускают и стабилизаторы тяги. Еще сложнее обстоит дело, когда ищут стабилизатор для труб из кирпича или асбоцемента. Если вы устанавливаете покупной модульный дымоход, керамический или из сэндвича, то имеет смысл покупать комплектующие той же фирмы. К тому же в глубинке в продаже чаще всего представлены трубы одного-двух брендов, и выбора практически нет.

Часто можно услышать похвалы в адрес польского производителя – фирмы Darco; стабилизаторы выпускают также КРАФТ (Воронеж), ZKZ-INDUSTRI (Чехия), POLMAR (Польша); SWaG (Украина); в сети встречается марка Afriso, киевская марка Трио-Трейд (Версия-Люкс).

Примерная цена

Приведу информация о том, сколько стоит стабилизатор тяги:

• для дымоходов диаметром 100 мм
• диаметром 150 мм
• диаметром 200 мм

Как сделать регулятор тяги своими руками

Изготавливать компенсатор своими руками или купить готовый – решать вам. Для удобства стоит сделать чертеж с точными размерами. Можно подготовить выкройки из ватмана и по ним вырезать детали из металлического листа.

Своими руками стабилизатор изготавливают из трубы подходящего диаметра, материал – нержавеющая сталь марки AISI 304 или 321. Можно сварить трубу из листа нержавейки, понадобится аргоновая сварка. Толщина листа – 1 мм. Внутренний диаметр совпадает с диаметром дымохода. Длина – 250-300 мм. Швы необходимо тщательно зачистить. Для клапана выполняется вырез – примерно 15 % от сечения борова дымохода.

Возле выреза устанавливается поворотная ось – пруток диаметром 8-10 мм, на нее крепится пластина клапана, закрывающая отверстие. Для крепления оси приваривают гайки к трубе и пластинке, ось вставляется в них. Для регулировки на пластину приваривают противовес – болт с накрученной гайкой большой высоты. Возле верхнего и нижнего края на расстоянии 25-30 мм от края трубы необходимо развальцевать канавки для фиксации стабилизатора. Устройство крепится широкими хомутами к дымоходу.

Технологию изготовления самодельного регулятора можно увидеть на видео:

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

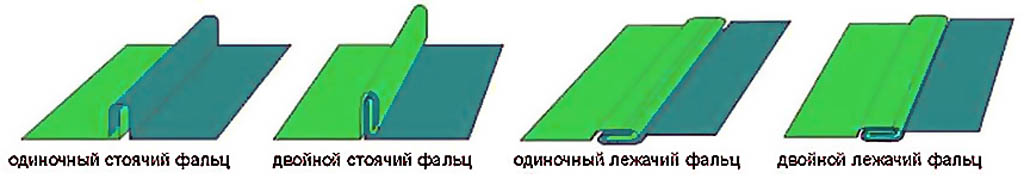

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Зонт пирамидальный (шатровый) с вершиной в центре:

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Инструкция по сборке дефлектора

Дефлектор Григоровича – самый простой и востребованный вид защитных устройств. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымника подходит жесть или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки потребуется следующий набор рабочих инструментов:

• Ножницы для резки металла.
• Молоток.
• Электродрель и сверла.
• Сварочный аппарат.
• Рулетка.
• Карандаш и фломастер.
• Плотный картон.
• Саморезы.
• Болты и гайки.

В качестве основы для приспособления – лист оцинкованной стали на 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

1. Просчет размеров будущего устройства. Для упрощения можно воспользоваться готовой формулой.
2. На картоне наносится разметка каждого элемента конструкции. Готовые шаблоны вырезаются и соединяются между собой для проверки соответствия размеров нужным параметрам.
3. Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера. Заготовки вырезаются ножницами строго по контурам.
4. Из центральной детали формируется цилиндрический диффузор. На краях проделываются отверстия под саморезы.
5. Аналогичным образом создается наружный цилиндр. Из двух заготовок собирается конусообразный колпак.
6. По краям верхнего конуса проделываются 6 надрезов для фиксирующих стоек. Из стальных полос вырезаются стойки длиной 21 см, шириной 5 см. Далее к верхнему конусу кромкой фиксируется нижний конус при помощи стоек.
7. Готовый колпак соединяется с диффузором и устанавливается в наружный цилиндр.

Обзор популярных моделей

Рассмотрим более детально самые распространённые модели дефлекторов.

Дефлектор вентиляционный Цаги

Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.

Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.

Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах

Тарельчатый

Простая модель, которая обеспечивает довольно эффективную работу системы и высокие показатели тяги. Два главных элемента устройства образуют защитный козырёк, который препятствует попаданию в канал дымохода снега и дождя.

Нижняя часть козырька закрывается колпаком, который направлен в сторону дымохода. Такая конструкция позволяет устройству справляться с поставленными перед ним задачами. Воздушный поток может попадать в такой дефлектор с любой стороны и, оказываясь между конусами, которые образуют суженый канал, вызывать разрежение.

Шарообразный «Волпер»

Такая модель имеет практически идентичное устройство с дефлектором ЦАГИ. Однако существует и одно отличие — козырёк, который предохраняет канал дымохода от атмосферных осадков и мусора, находится выше диффузора.

Дефлектор Григоровича

Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.

Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.

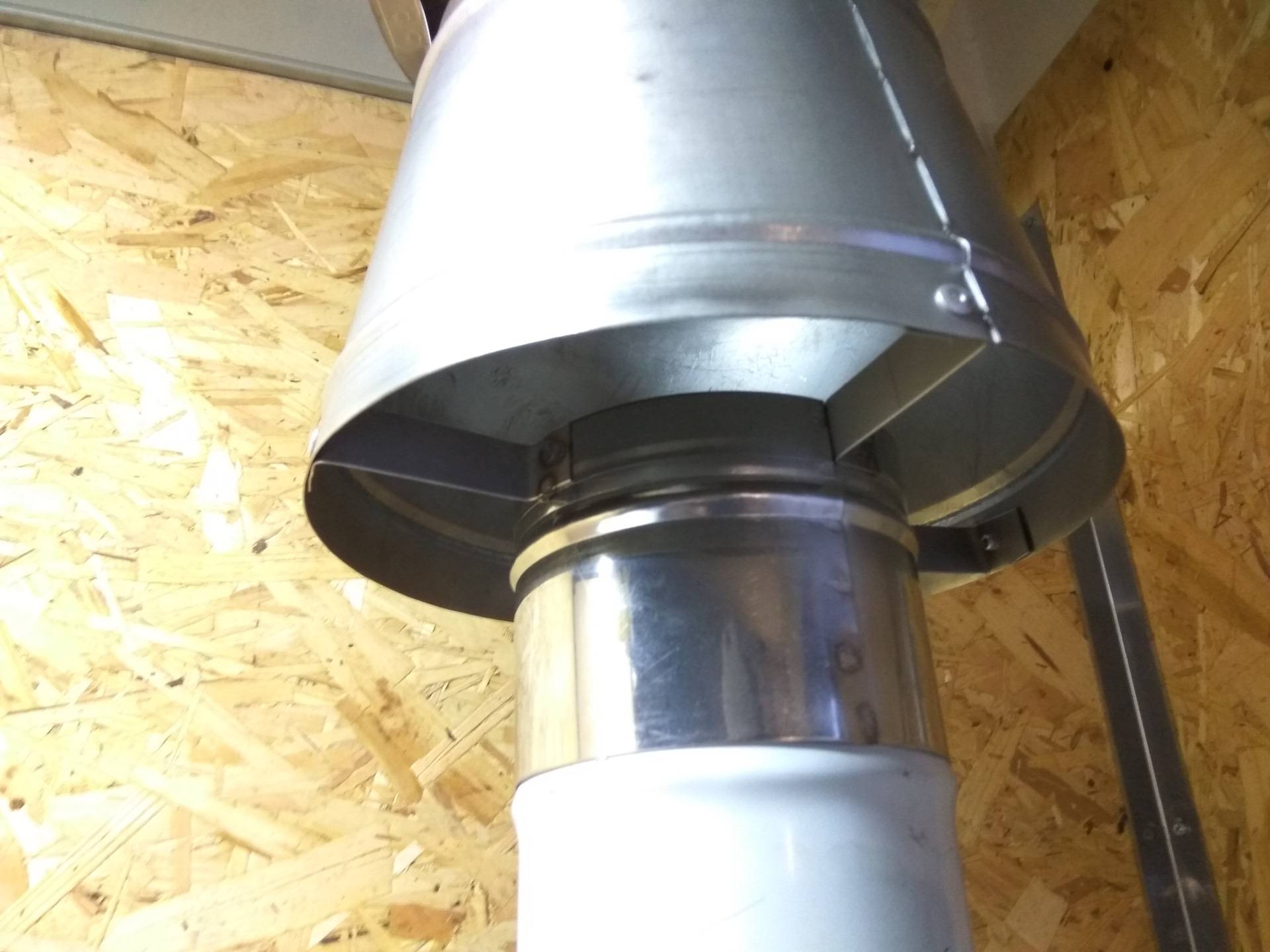

Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками

Н-образный

Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».

Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.

Вращающийся

Такое устройство осуществляет вращение только в одну сторону. Круговое движение обеспечивает дополнительную эффективность приспособления. Кроме этого, такая модель обеспечивает защиту трубы от атмосферных осадков и мусора. Часто используется для котлов, работающих на газу.

Дефлектор «флюгер»

Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.

Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра

Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.

Конструкция и принцип работы

Принцип работы турбодефлектора Устройство использует ветер для разрежения атмосферы в вентиляционной шахте и ускоряет выведение загрязненного потока. Принцип работы турбодефлектора состоит в том, что перемена силы и направления циклона не влияет на эффективность работы, т.к. крыльчатка поворачивается всегда в одну сторону и вакуумирует пространство шахты.

Конструкция включает 2 части:

1. Верх представлен вращающейся головкой, движение которой придается ветром за счет давления на лопасти. Оголовок крепится подшипниками, с характеристикой нулевого сопротивления. На роликоподшипниках вращаются лопасти, движение будет равномерным при малом и сильном ветре.
2. Низ выполняется в форме основания, фиксирующегося к оголовку дымоходной трубы. В корпусе есть отверстия для метизов. В комплекте идут кровельные проходы под углом 15 – 35° по заказу покупателя.

Виды конструкций для увеличения тяги в дымоходе

Виды конструкций для дымохода

Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.

Увеличить тягу в дымоходе можно, если установить:

• ротационную турбину;
• флюгер;
• электрический вентилятор;
• стабилизатор;
• дефлектор.

Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.

Роторная или ротационная турбина

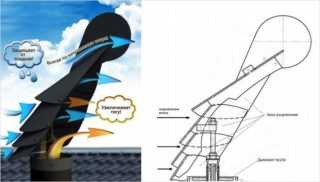

Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться

Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.

Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.

Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.

Флюгер

Флюгер поворачивается против ветра и защищает трубу от задувания

Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.

Детали конструкции:

• центральная ось;
• фигура;
• роза ветров.

Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.

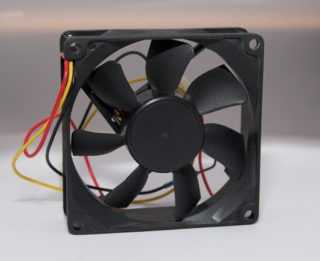

Электрический вентилятор

Усилить скорость дыма можно с помощью электрического вентилятора

Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.

Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.

Стабилизатор

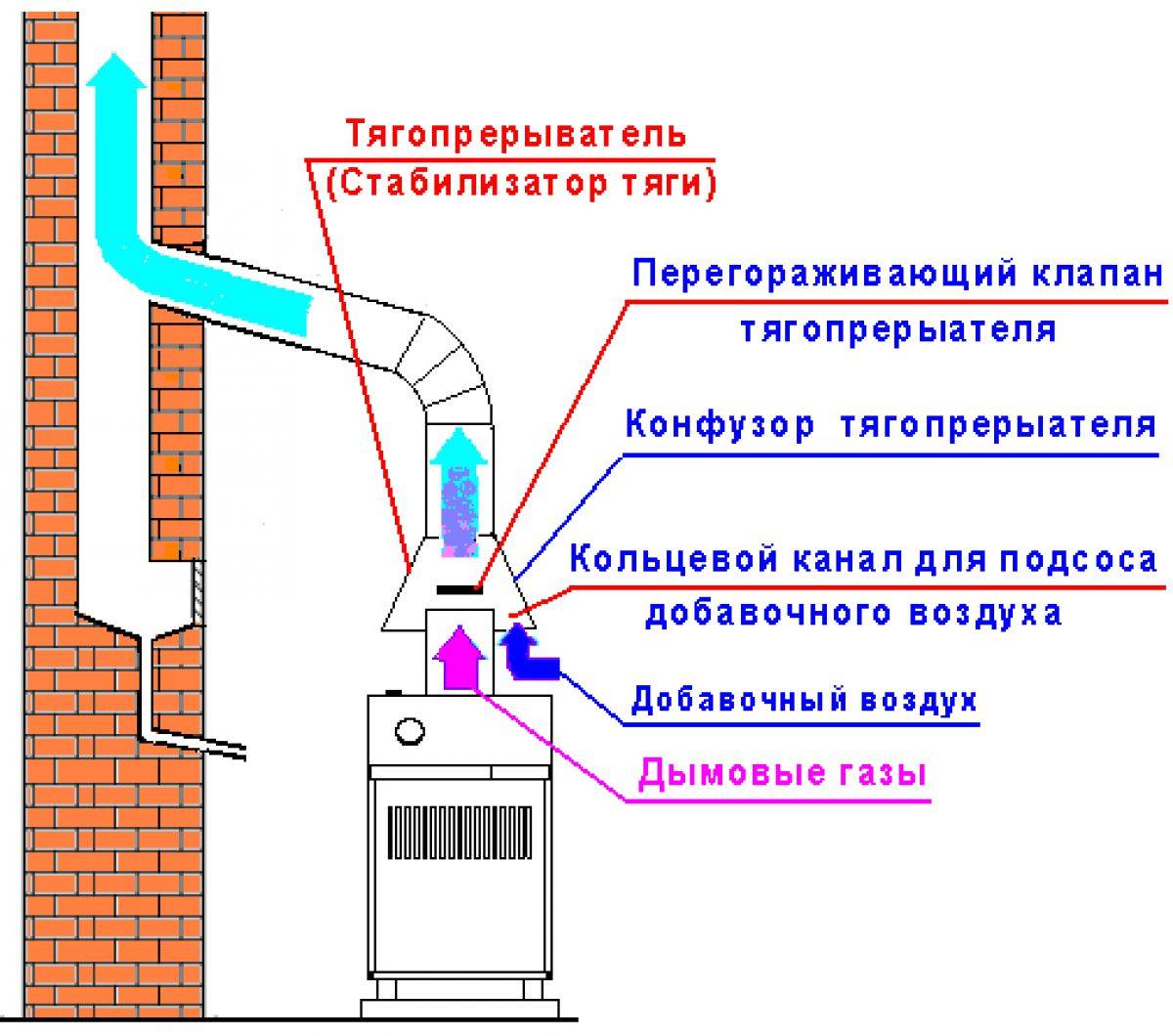

Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.

Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:

• стабилизирует давление в топке;
• ослабляет избыточную тягу в трубе и улучшает КПД котла;
• защищает помещение от возникновения обратного засасывания дыма.

Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.

Дефлектор

Дефлектор с разным диаметром насадки усиливает скорость дыма

Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.

Стандартное исполнение предполагает наличие трех деталей:

• верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
• нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
• конусообразный колпак.

Дымососы электрические

В некоторых ситуациях, например для использования с печами, работящими на дровах или каминами, допускается установка специальных электрических канальных вентиляторов-дымососов. Они рассчитаны на работу в среде с повышенной температурой и наличием золы, конденсата и прочих продуктов горения. Однако устанавливать их на дымоход котла, работающего на твердом топливе, недопустимо, температура газов в нем может достигать 650-800оС.

Такие дымососы способны автоматизировать работу дымохода. Специальный датчик температуры и силы потока регулируют активность электропривода, тем самым всегда поддерживая в системе оптимальную тягу.

Как избежать проблем с тягой

Чтобы не пришлось думать о том, что такое усиление тяги в дымоходе и как этого добиться, необходимо всегда контролировать все, что связано с отоплением, начиная с процесса создания чертежей и весь период использования. Недостаточная тяга может быть из-за неправильного конструирования, соединения деталей, малого дымохода, большого количества пепла в котле, дыр в тоннеле или плохой изоляции самой трубы.

В момент постройки отопительной системы, стоит следить за качеством выполняемых работ, за всеми стыками, соединительными деталями и другими мелочами, чтобы обязательно была установлена решетка для самовысыпания пепла – колосники. Поддувало всегда должно быть достаточно приоткрыто для обеспечения полноценного воздухооборота в камине, котле или печи. Саму трубу желательно утеплить при помощи минеральной ваты на асбестовом листе. Нижнюю часть дымохода на высоте до 1,5м можно отделать штукатуркой, под которую заложить пенопласт. Это убережет от резких перепадов температуры и значительного захолодания дымохода.

Пепел необходимо регулярно чистить и удалять из котла, чтобы он не препятствовал прохождению воздуха и оттоку дыма

Точно так же важно не реже 2-3 раз в год чистить дымоход от сажи и саму трубу от осевших на ней продуктов горения

Следите, чтобы нигде не выпадал раствор, камешки, не было трещин. Вовремя заделывайте все щели и другие дефекты. А чтобы избежать попадания в дымоход птиц, мусора и атмосферных осадков, стоит позаботиться о козырьке, решетке или других защитных приспособлений для отверстия трубы. При наличии денег и желание и можно установить в колет регулятор тяги. Он будет нормализировать тягу и следить за тем, чтобы все было правильно.

Предназначение дефлектора

Установка дефлектора позволяет решать следующие задачи.

Предохранять трубу дымохода от засорения и попадания влаги. В межсезонный период на ней могут делать гнезда птицы, дымоход забивается снегом, в него попадает большое количество воды во время дождя. Дефлектор полностью исключает появление таких проблем.

Уменьшать негативное воздействие климатических факторов на показатели тяги дымохода. Как уже упоминалось, погодные условия могут быть настолько неблагоприятными, что становятся причиной появления обратной тяги – очень опасного явления.

Увеличивать КПД дымоходов в пределах 15–20%. За счет этого появляется возможность регулировать их минимальную длину, улучшать внешний вид фасада строения, уменьшать затраты на монтаж элементов.

Гасить искры

Это дополнительная функция дефлектора, она имеет важное значение во время определения категории пожарной безопасности крыши.

Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора.

Стандартная конструкция дефлектора

Действие дефлектора объясняется эффектом Бернулли: скорость движения воздушных потоков имеет прямую связь с давлением в канале. Воздух увеличивает скорость движения в суженом диффузоре, за счет этого уменьшается давление в корпусе и увеличивается тяга в дымоходе.

Механизм действия дефлектора основан на эффекте Бернулли

Когда с печкой что-то не так

Если вместо тепла и приятных эмоций печка почему-то начала дымить, доставлять дискомфорт, значит что-то не так. Совершенно очевидно, что такого не должно быть. Даже если в помещении всё так же дышится комфортно, это всего лишь растопка, едкий дым не попадает в большом количестве внутрь, внешний вид конструкции наверняка испортит копоть. Открытая дверца окна не поможет.

Не важно, дымит печь в бане, дымит печь на даче или дымит печь на кухне, железная она или каменная — пора действовать и действовать решительно. Если в бане дымит печь, к примеру, все клиенты разбегутся

Какая уж тут растопка и регулярная уборка? Такого нельзя допускать. Копоть и баня – тоже несовместимые понятия. Даже небольшое количество дыма, попадающего в помещение, является тревожным сигналом.

Чтобы устранить проблему надо знать причины, разобраться — что же здесь не так, почему это происходит. Если под угрозой бизнес, безусловно, стоит вызывать специалиста. Когда же речь о жилье, многое по плечу хозяину и легко справиться с проблемой самостоятельно. Зная причины дымления, проще объективно оценить все «за» и «против», либо рискнуть сделать работу своими руками, либо довериться профессионалам.

Причин, почему дымит печь, существует множество. Все они сводятся к одному – нет тяги. В какой-то ситуации надо печку строить заново, в другой предстоит переделать один элемент, а иногда достаточно прогреть её хорошо и работа наладится.

Все печки можно разделить на новые и давно работающие. Срок службы имеет значение, ведь причины дымления здесь будут разные. В новой печи, вероятно, есть дефект. В старой же и проверенной, вероятнее всего, что-то пришло в негодность.

Что это такое и зачем он нужен

Дымоход далеко не всегда работает идеально. Нередко из-за большой длины в нем возникает слишком сильная тяга (разрежение, падение давления), в ветреную погоду порывы ветра вызывают скачки давления, при прогреве дымохода (растопке) тяга также усиливается.

Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию – например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.

Слишком сильная тяга уменьшает КПД отопительного агрегата – часть тепла не успевает пойти на разогрев теплообменника или самой печи и «улетает» вместе с отходящими горячими газами. Кроме того, сильная тяга нередко заставляет дымоход гудеть и мешает жильцам дома.

Для устранения скачков давления и чрезмерной тяги в дымоходе и придумали стабилизатор тяги – несложное устройство. Оно устанавливается в нижнюю часть дымовой трубы.

Что влияет на тягу

Причины изменчивости тяги:

• Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
• В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
• В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
• На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.

Устройство и принцип работы

Стабилизатор давления выполняет функцию клапана. Изготавливают его только из нержавеющей стали, он эксплуатируется при температурах до 500 °С и выше и используется на дымоходах отопительных агрегатов на любом виде топлива – от газовых котлов до угольных печей. Оцинкованную сталь для стабилизаторов не используют – они устанавливаются близко от котлов, подвергаются действию высоких температур, отчего оцинкованная сталь быстро прогорит.

Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.

Существуют стабилизаторы в виде грибка. Применяют их в основном для газовых котлов, для твердотопливных такой стабилизатор не подходит. Участок дымохода расширяется в виде грибка. Под грибком монтируется температурный датчик. Если тяга значительно уменьшается или опрокидывается, горячие газы будут собираться под грибком (даже очень кратковременно пойдут в помещение), нагреют датчик, и он отключит подачу газа в камеру сгорания.

Преимущества и недостатки

Преимущества установки стабилизатора тяги в дымоход:

1. Увеличивается безопасность эксплуатации отопительного оборудования.
2. Устраняются резкие изменения тяги при сильном ветре.
3. Стабилизатор уменьшает перегрев дымоходного канала при розжиге печи, твердотопливного котла или камина, удлиняет срок службы дымоходов.
4. В дымоходы печей и котлов длительного и сверхдлительного горения устройство монтируется изначально.
5. Снижается выброс продуктов неполного сгорания топлива (угарного газа) в атмосферу.
6. Самые существенные достоинства – стабилизатор уменьшает ненормативные утечки тепла с отходящими газами, повышает КПД котла, экономит топливо. Некоторые источники (польская фирма POLMAR) приводят экономию до более 30 %, гарантированно можно сэкономить 3-9 %. На газовых котлах экономия меньше, на твердотопливных агрегатах – больше. 3 или 9% экономии – вроде бы немного, но просчитайте сумму, которую вы сэкономите за сезон. Я уверен, сумма вас приятно удивит.
