Полотенцесушитель
Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:
- стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
- для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.
Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.
Сантехнические схемы
Для большой части домовладельцев неважно, каким образом вода поступает в смесители и как выполняется ее отвод. Однако с такими вопросами приходится досконально разбираться, если прокладка труб в ванной комнате и туалете проводится самостоятельно. Мне этого делать не пришлось из-за имеющегося опыта
Поэтому хочу просто поделиться своими знаниями
Мне этого делать не пришлось из-за имеющегося опыта. Поэтому хочу просто поделиться своими знаниями.
Правильный монтаж трубопроводов обеспечивает безаварийное функционирование не только инженерных коммуникации, но и подключенных бытовых приборов. Если выполнить их прокладку, так называемым кустарным способом без знания дела, возникает вероятность регулярного появления засоров, недостаточного напора и даже поломки технических устройств.
Чтобы избежать аварийных ситуаций при эксплуатации систем, монтаж трубопроводов пришлось начинать с разработки схем коммуникаций. Они были просто отображены на бумаге и объединены в один чертеж. Правильная разводка труб водопровода в ванной комнате и туалете своими руками, примеры схем которой помогают не допустить ошибок, подразумевает монтаж не только коммуникаций для подачи воды, но и канализационной системы для отвода нечистот.
Пример схемы водоснабжения в ванной комнате
Пример схемы канализации в сантехническом узле
На заметку!
Разрабатывая общий чертеж, я не забывал, что наш дом подключен к централизованной водопроводной сети. Из-за этого на участке мы не делали скважину и не выкапывали колодец.
Водопроводные трубы – это основные трубопроводы в ванне. Именно по ним вода подводится к смесительным кранам и подключенной бытовой технике. На второй этаж нашего дома она поступает по стоякам. Поэтому именно от них выполнялась разводка водопровода в ванной и туалете путем монтажа полипропиленовых труб.
Канализационные трубы нужны для отвода стоков и удаления отходов жизнедеятельности. У таких трубопроводов диаметр значительно больше, чем у водопровода. При этом в доме может быть смонтирована чугунная, керамическая или пластиковая канализация. Мною был выбран последний вариант, который подключался тоже к стояку с первого этажа. Канализационные пластиковые трубы прокладывались до унитаза, чаши ванны, умывальника и стиральной машины.
Пластиковые трубы для канализации
На заметку!
Чтобы подача и отвод воды выполнялся корректно, я ответственно подошел к монтажу водопровода и канализации. Ведь это сложные технические системы. Даже самая простая ошибка во время их монтажа могла стать причиной снижения напора, появлению засоров. Это вызвало бы нарушение работоспособности канализационной и водопроводной системы.
Основные рекомендации по приобретению необходимых элементов
Даже если вы будете неукоснительно соблюдать технологию, это не гарантирует хороший результат, дело в том, что арматура для кухонной мойки должна соответствовать целому ряду требований, которые мы и рассмотрим:
| Подходящая конструкция | Все узлы должны соответствовать конструкции мойки, обязательно убедитесь, что и тип соединения, и размер крепежных элементов подходит под вашу мойку. Лучше всего приобретать все комплексно, тогда продавцы самостоятельно подберут нужные варианты конструкций в соответствии с особенностями раковины |
| Высокое качество изделий | Что касается смесителя, то лучше выбирать варианты из латуни – они тяжелее по весу и гораздо надежнее конструкций из порошковых сплавов, на поверхности не должно быть изъянов. Что касается подбора сифона, то лучше выбирать либо вариант из полипропилена (его цена невелика), либо из латуни – этот вид конструкций дороже, но может выдержать и горячую воду |
| Наличие уплотнительных материалов | Для того чтобы обеспечить надежность системы и ее работоспособность, все соединения должны быть надежными. Для герметизации резьбовых соединений в гибких подводках применяется специальный состав Унипак, а для уплотнения канализационных узлов – силиконовый герметик с противогрибковыми добавками |
| Набор необходимого инструмента | На самом деле требуется всего несколько простых орудий, чтобы провести все работы на должном уровне: сантехнический ключ для зажима соединений и две отвертки – плоская и крестообразная |
Специальный ключ подходит под любые размеры сантехнического крепежа и заменяет целый набор инструмента
Технология выполнения монтажа не имеет значения, если это делает мастер
От того, какие трубы используются, каким способом они будут разводиться, сколько сантехнических приборов и приспособлений будет подключаться, зависит ответ на вопрос, который задают постоянно – сколько стоит сделать разводку труб в ванной комнате.
Любой монтаж труб в ванной комнате и туалете, прежде всего, используют для наиболее функциональной работы трубопровода. Тип разводки и определяет эту функциональность. Например, при последовательной разводке все сантехнические устройства подключаются в одну линию – одно за другим. Это очень удобно при выполнении монтажа, но мало функционально с точки зрения использования. Напор воды распределяется одинаково по всей трубе, следовательно, при включении нескольких кранов одновременно, этот напор будет падать, что совсем неудобно, особенно, если стоит газовая колонка. К тому же при ремонтных работах необходимо отключать всю систему.
Коллекторная разводка не только более трудоёмкая, но и более удобная. К каждому сантехническому прибору подводится свой собственный участок трубы. Можно включать несколько кранов или других сантехнических устройств без опасения, что напор упадёт. Каждый участок снабжен запорным вентилем, чтобы не отключать всю систему если:
- возникла аварийная ситуация;
- необходимо поменять или отремонтировать кран;
- нужно подсоединить дополнительное устройство, например, стиральную машину;
- другие случаи.
Чаще всего выполняется разводка полипропиленовых труб в ванной и туалете, как самых удобных. Такие трубы можно спрятать в стене, они не ржавеют и прослужат много лет. Для надёжности стыков используют специальные материалы и оборудование. Работа с полипропиленовыми трубами требует аккуратности и последовательности.
Наши специалисты монтируют трубы из любого материала. Для этого у нас есть:
При необходимости, специалисты компании демонтируют старые трубы перед разводкой новых, более современных.
Не спрашивайте – сколько стоит разводка трубопроводов в квартире, в ванной или туалете, просто позвоните нам. Наши специалисты вместе с вами составят смету и быстро проведут необходимые работы. Наши цены «не кусаются», а мастера – высококлассные специалисты.
Проектирование схемы прокладки труб
Существуют две основных схемы – последовательная и коллекторная схема, а также комбинированная, сочетающая в себе элементы обоих вариантов.
Последовательная – это схема водопровода, в которой все точки подключаются в определенной последовательности. От общей магистрали отходит труба, питающая водой одновременно большое количество людей. Основной недостаток такой схемы заключается в том, что при одновременном использовании воды сразу несколькими потребителями у первого будет самое высокое давление и хороший напор, а у последнего вода будет бежать намного хуже.
Коллекторная разводка воды в квартире прокладывается по другому принципу. Подвод воды из главной магистрали осуществляется в коллектор, а уже из него подается потребителям по отдельным трубам. Эта схема имеет существенное преимущество, поскольку каждый потребитель имеет собственный кран, который позволяет перекрыть подачу воды для проведения ремонтных и профилактических работ. Помимо этого, напор воды в каждом доме или квартире будет одинаков. Основным недостатком коллекторной разводки является дороговизна, поскольку для ее реализации необходимо больше материалов и элементов.
Отопление на коллекторах
Сборка системы отопления с использование коллектора предполагает следующие действия:
- К подающему штуцеру котла крепят напорный трубопровод, транспортирующий жидкость к первому коллектору.
- От первого коллектора разводят трубы к верхним штуцерам радиаторов.
- Поблизости от первого коллектора монтируют второй, к которому подключают трубы от нижних разъемов радиаторов.
- Второй коллектор соединяют с нагнетательным насосом.
- Трубу от насоса вводят в принимающий штуцер котла.
Подобная схема может практиковаться и в открытой, и в закрытой системе отопления. И в первом случае открытый расширительный бак монтируют в верхней точке напорного трубопровода, подводящего теплоноситель к первому коллектору. Во втором случае в этом же месте врезают герметичный расширительный бачок.
Трубопроводы, в данном случае, лучше всего вмонтировать в пол, под заливку. В ином случае, расход труб будет намного больше, чем при центральном монтировании коллектора.
Особенности коллекторной схемы
Эта схема разводки считается оптимальным выбором для крупных квартир, а также там, где предусмотрена установка большого количества сантехники. Особенность разводки такого типа — наличие коллектора. Вода из общего стояка подается сначала на коллектор, а затем — к потребителям, т.е. к сантехническим приборам.

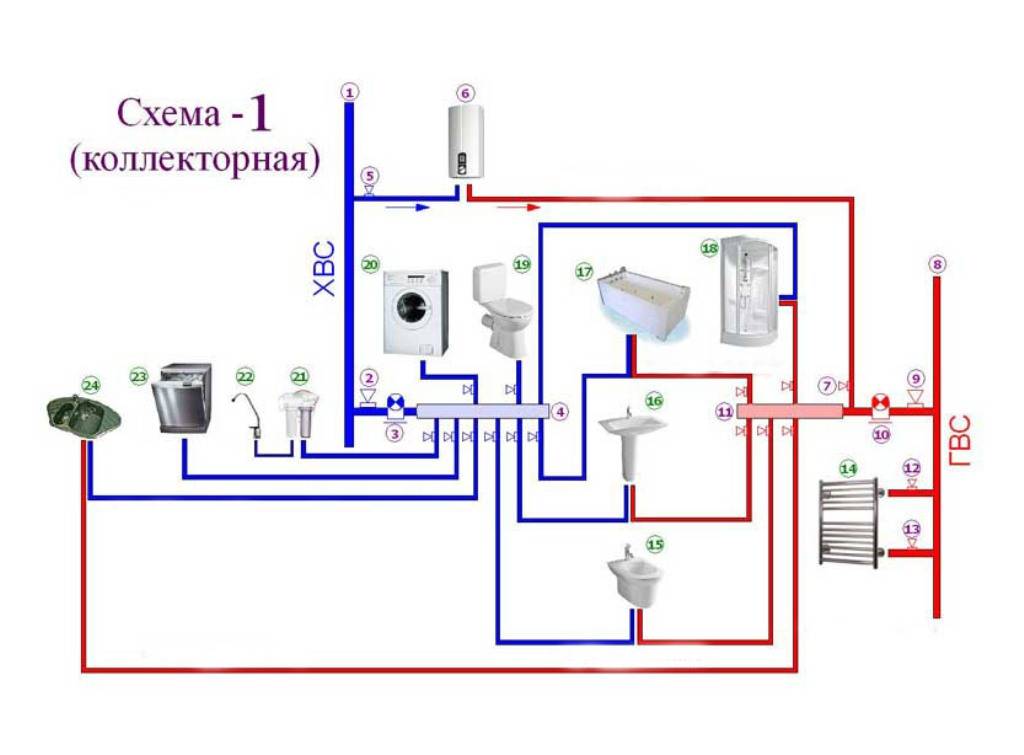

На этой схеме наглядно представлено устройство коллекторного варианта разводки водопровода в квартире. Основной поток воды выводится на коллектор, к которому подключают отдельно каждый предмет сантехники
Подключение каждого потребителя выполняется отдельно, а не последовательно, как в тройниковой системе, описанной ранее. Одно из главных достоинств коллекторного водопровода — равномерное распределение воды по системе. Это значит, что количество подключенных приборов и протяженность водопроводных труб не снижают напор в системе для одного из потребителей.

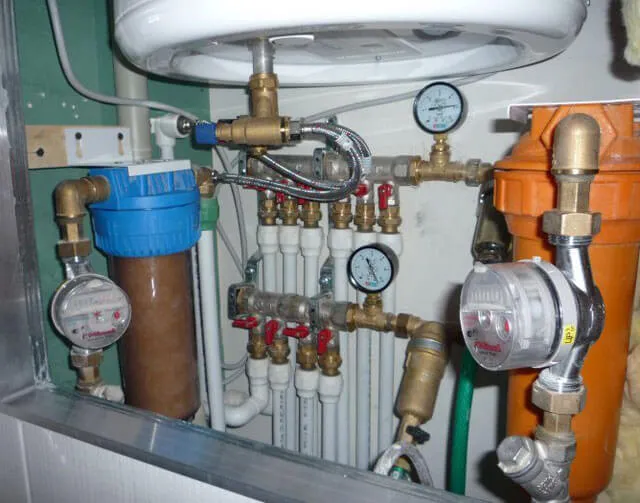

По конструкции коллектор для водопровода — относительно не сложное устройство. При желании его можно выбрать и установить самостоятельно
Еще одно преимущество коллекторной системы — это возможность в случае поломки выполнить отключение только одного сантехнического прибора, а не всего водопровода в квартире, как это происходит при последовательном подключении. Это же обстоятельство позволяет персонализировать характеристики водопроводной системы для каждого конкретного прибора.
Для этого между коллектором и прибором устанавливают необходимые устройства, например, фильтры, редукторы и т.п. Поток воды можно усилить или , наоборот, уменьшить, очистить от примесей или насытить полезными веществами и т.п. К недостаткам коллекторной схемы разводки относят высокие затраты на ее создание.
Водопроводных труб понадобится значительно больше, чем при реализации тройниковой схемы. Кроме того, такая система более сложная, неопытный сантехник может столкнуться с проблемами уже на стадии ее проектирования. Чтобы выполнить коллекторное подключение, сначала следует выбрать место для коллектора, с которого будет распределяться поток холодной воды.
Такой же прибор понадобится, если горячее водоснабжение в квартире также осуществляется централизованно. Коллектор для горячей воды ставят отдельно. Между коллекторами и общим стояком прокладывают водопроводные трубы, на которых обязательно устанавливают запорный кран. Он позволит, в случае необходимости, полностью перекрыть подачу горячей и/или холодной воды в квартиру.
В зависимости от ситуации на этом отрезке водопровода могут быть установлены дополнительные элементы, например, фильтры грубой очистки или электрокраны системы аварийной защиты от протечек. Когда коллекторы установлены, от них подводят трубы к каждому сантехническому прибору.
К умывальникам, ванне, душевой кабинке обычно нужно повести и горячее, и холодное водоснабжение. А вот к бачку унитаза или автоматической стиральной машине нужно подать только холодную воду. Если в квартире имеется водяной полотенцесушитель, его подключают к коллектору горячего водоснабжения.
Дополнительно система может включать фильтры, редукторы и другие полезные устройства. Разумеется, между коллектором и потребителем устанавливается запорная арматура, позволяющая перекрыть воду только на этом конкретном участке, если такая необходимость возникнет.
На больших площадях иногда имеет смысл сочетать коллекторную и тройниковую схему разводки. При этом к одному из ответвлений коллектора подключают не одного потребителя, а несколько, последовательно соединяя их трубами. В результате эта часть водопровода будет иметь те же недостатки, что и любая тройниковая схема.
Например, в случае поломки эту часть магистрали придется полностью отключить. Но иногда комбинирование схем разводки позволяет значительно снизить расходы на монтаж водопровода. Кроме того, такое решение может оказаться оптимальным при индивидуальном проектировании жилых помещений.
Типы схем разводки водопровода
На практике разводку выполняют тремя способами:
- с использованием тройников-распределителей – последовательным;
- через коллектор;
- с проходными элементами – розетками.
Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

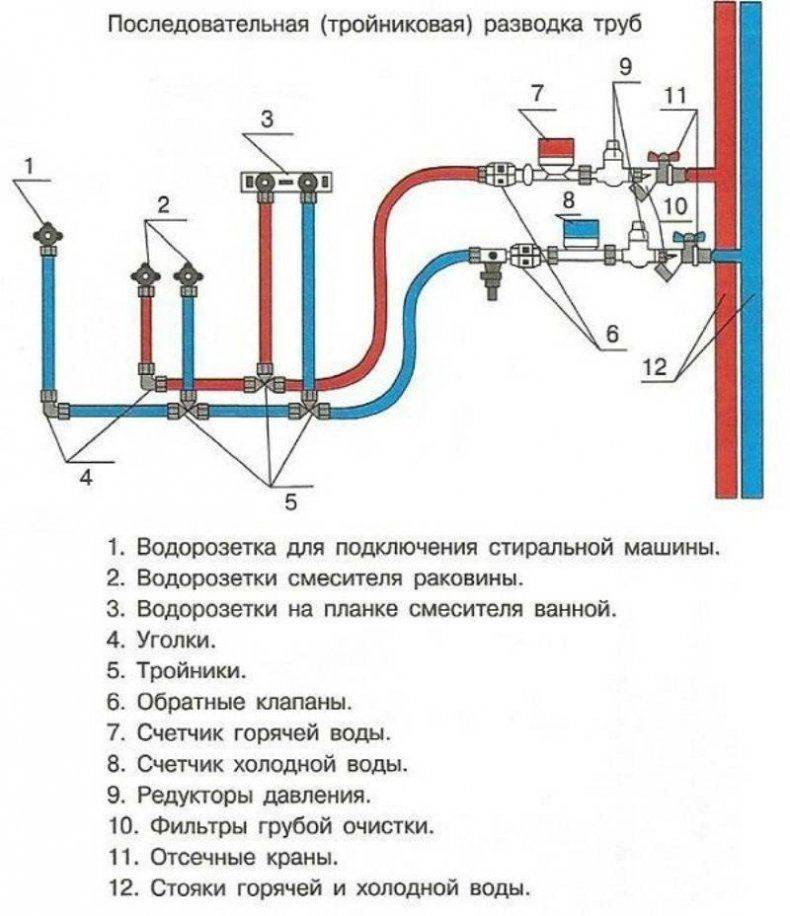

Тройниковая

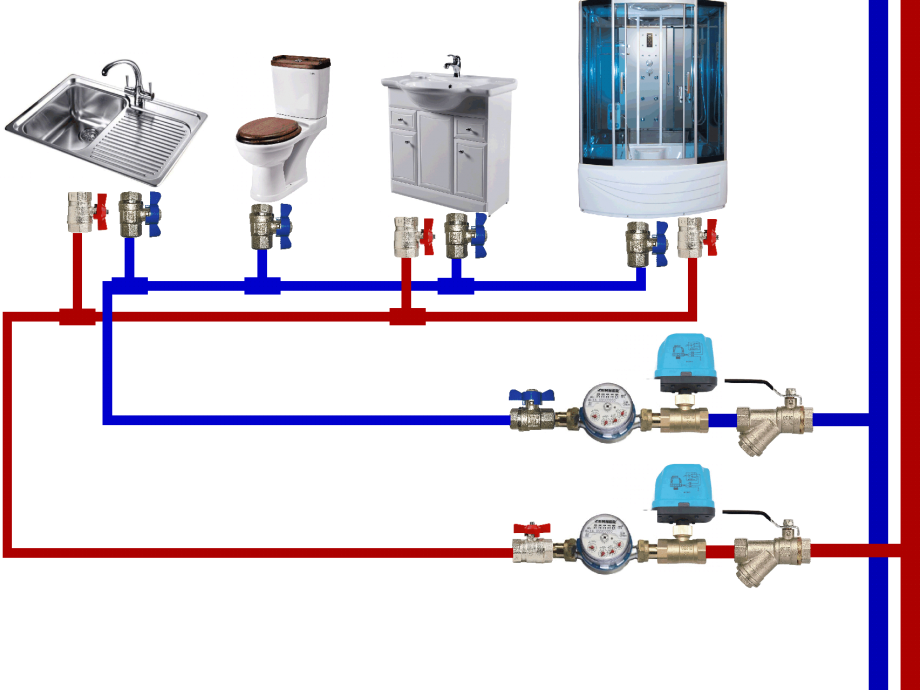

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.
Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.
Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.
Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.
Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.
Коллекторная
Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.
Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.
При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

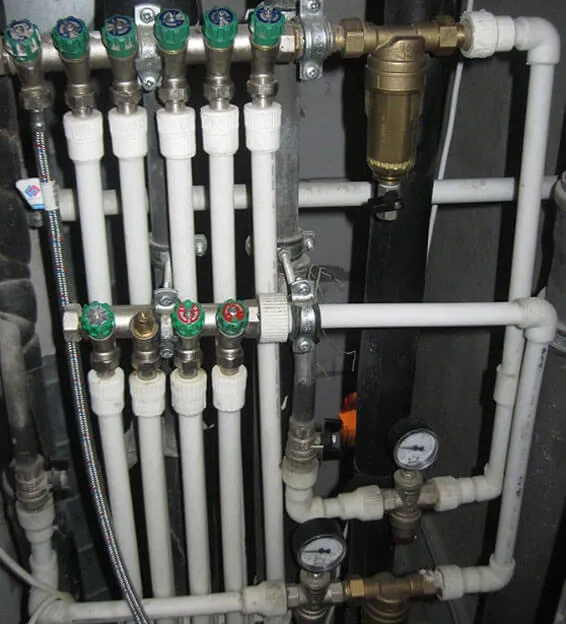

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.
Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.
С проходными розетками
Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.
Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.
Лучевой или коллекторный способ
Данная схема разводки водоснабжения для квартиры большой площади является оптимальным вариантом. Ее также реализуют там, где планируется монтаж большого количества сантехники. Особенность разводки этого типа заключается в наличии коллектора.
Вода из стояка сначала поступает на него, а уже потом к потребителям, которыми в данном случае являются сантехнические приборы. Подключение каждого из них осуществляется отдельно, а не последовательно как в тройниковой системе.
К недостаткам коллекторной системы водоснабжения в квартире относят:
- Значительная сумма затрат на ее обустройство.
- Требуется намного большее количество водопроводных труб по сравнению с реализацией тройникового варианта.
- Более сложная схема и поэтому неопытный исполнитель работ может столкнуться с серьезными проблемами уже на этапе ее проектирования.
Прежде, как провести водопровод в квартире с применением лучевого способа, сначала выбирают место расположения коллектора – с него будет происходить распределение потока холодной воды. Это же устройство потребуется смонтировать, когда горячее водоснабжение организовано по централизованной магистрали. Коллектор для ГВС размещают отдельно.

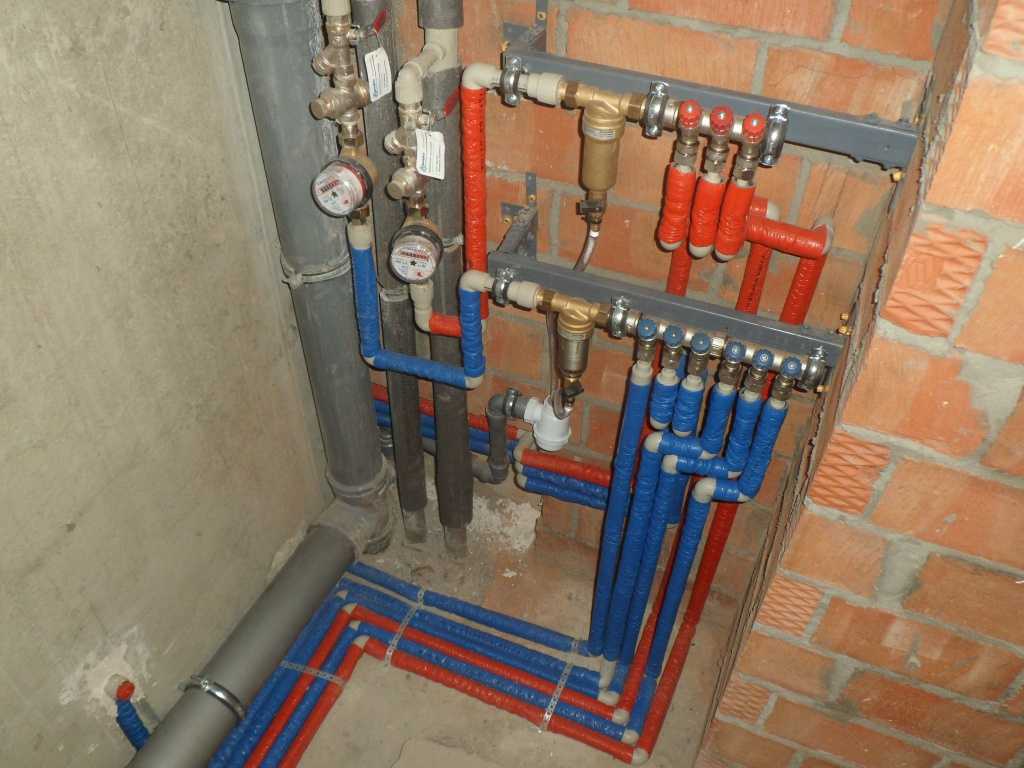

Между общими стояками и коллекторными узлами прокладывают трубы, на которых следует поставить запорные краны для водопровода в квартире. Эти элементы позволяют при необходимости полностью перекрывать подачу воды. В соответствии со сложившейся ситуацией на конкретном отрезке водопроводной системы устанавливают разные дополнительные элементы, такие как фильтр грубой очистки, электрокраны и другие.
После завершения обустройства коллекторов, от них прокладывают трубы к каждому монтируемому сантехническому прибору. К душевой кабинке, ванне, умывальникам и раковинам подводят холодное и горячее водоснабжение. К стиральной машинке – автомату и бачку унитаза подают исключительно холодную воду.
При наличии в квартире полотенцесушителя его следует подключить к коллектору ГВС. Систему дополнительно в случае необходимости укомплектовывают фильтрами, редукторами и другими устройствами, способствующими беспроблемному функционированию водопроводов.
Между коллектором и потребителями располагают запорную арматуру, позволяющую перекрывать воду на отдельном конкретном участке при возникновении потребности в этом.
В некоторых случаях при устройстве водопровода в квартире лучшим решением будет сочетание коллекторной схемы разводки с тройниковой. Для этого к одному из ответвлений коллектора вместо одного подключают нескольких потребителей и последовательно соединяют их трубами.
Но в итоге у этой части водопроводной системы будут те же недостатки, что у тройниковой схемы. Например, при возникновении аварийной ситуации приходится полностью отключать данную часть магистрали.
Схема водопровода
Сначала необходимо определиться какая подводка (вводные сети) выполнена в квартире. Подрядные организации обычно выполняют подводку сетей в квартиру с заглушками. Так в ванной комнате и кухне должны быть выполнены подводки горячей, холодной воды. В туалете — подводка холодной воды и канализационные стояки, если в туалете предусмотрен умывальник, то и подводка горячей воды. Вот от них и надо вести расчетную схему разводки труб.
При разметке мест прокладки трубопроводов:
- необходимо ознакомиться с рабочими чертежами и сверить их с натурой на месте;
- при отсутствии чертежей начинаем разметку линии сетей от углов помещений до мест установки сантехники и далее до подведенных стояков;
- выполнить разметку мест прокладки трубопроводов с нанесением на стены мест пересечения трубопроводов и спуски к сантехприборам.
При замере и составлении черновых эскизов:
- выполнить замеры по месту горизонтальных (вертикальных) длин участков трубопроводов и спусков к сантехприборам;
- составить черновые эскизы с проставлением в них размеров и обозначений деталей.
При вычерчивании замерных эскизов:
- сверить эскизы с рабочими чертежами (при вычерчивании эскизов по строительным чертежам);
- сделать выборку и составление перечня деталей;
- вычертить чистовые эскизы в 2-3-х экземплярах — для работы и покупки материалов и деталей, а также для архивного экземпляра;
- составить спецификацию материалов — для покупки материалов, для работы и для архивного экземпляра.
Примерный план разводки водоснабжения
На плане надо указать расстояние от мест разбора воды (раковина или мойка, умывальник, ванна) до углов помещений, и от углов помещений до мест подключения трубопровода на вводе в квартиру.
Затем Вам необходимо нарисовать условную схему установки сантехники по помещениям (кухня, ванная, туалет) и затем замерять в натуре длину от мест установки разбора воды до мест подключения труб.
Спецификация материалов составляется (условно) так:
Таблица 1. Спецификация материалов
| Позиция на схеме | Наименование и характеристика материалов | Диаметр, мм | Тип или марка | Ед. измер. | Количество | Цена за единицу, руб. | Общая стоимость, руб. |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Питьевой водопровод: (ПВ) | |||||||
| 8, 9 | Вентиль запорный муфтовый Ру=1,6 МПа | d=25 | 15ч8р | шт. | 4 | ||
| d=15 | 4 | ||||||
| Туалетный латунный кран поворотный настенный | d=15 | КТ 15 Д | 2 | ||||
| Смеситель для мойки | d=15 | ГОСТ… | 1 | ||||
| Смеситель общий для ванны и умывальника на гибком шланге тип СМ-ВУ-ШЛ | ГОСТ… | 1 | |||||
| Трубы стальные водогазопроводные оцинкованные лёгкие | d=25 | ГОСТ 3262-(..) | пог.м | 12 | |||
| d=20 | 2 | ||||||
| d=15 | 27 | ||||||
| Горячее водоснабжение: (ГВ) | |||||||
| Вентиль запорный муфтовый Ру=1,6 МПа | d=20 | 15ч8р | шт. | 1 | |||
| d=15 | 1 | ||||||
| Трубы стальные водогазопроводные оцинкованные лёгкие | d=20 | ГОСТ 3262-(..) | пог.м | 2 | |||
| d=15 | 23 | ||||||
| Хоз.-бытовая канализация: (К) | |||||||
| Задвижка параллельная фланцевая с выдвижным шпинделем Ру=1МПа | d=50 | 30ч6бр | шт. | 1 | |||
| Фланец стальной плоский приварной Ру=1МПа | d=50 | ГОСТ 12820-(..) | 2 | ||||
| Трубы чугунные канализационные | d=100 | ГОСТ 6942.3-(..) | пог.м | 19 | |||
| d=50 | 26 | ||||||
| Колено чугунное раструбное | d=65 | ГОСТ 5525-(..) | шт. | 2 | |||
| Тройник раструбный чугунный | d=100 | 4 | |||||
| Ревизия чугунная | d=100 | ГОСТ 6942.24-(..) | шт. | 2 | |||
| d=50 | 1 | ||||||
| Сифоны ревизии чугунные 2-хоборотные СФ110-Д | ГОСТ — 6924-(..) | 2 | |||||
| Сан.-тех. оборудование: (СТ) | |||||||
| 4, 7 | Умывальник керамический полукруглый | х | х | шт. | 2 | ||
| 1 | Раковина стальная эмалированная | х | х | 1 | |||
| 6 | Унитаз керамический с низко располагаемым бачком с косым выпуском | х | х | 2 | |||
| 6 | Бачок смывной керамический низко располагаемый с боковым выпуском | х | х | 2 | |||
| 3 | Ванна чугунная эмалированная ВЧ-1800 в комплекте с выпуском, сифоном, переливной трубой | х | ГОСТ 1154-(..) | 1 | |||
| 5 | Стиральная машина | х | х | 1 | |||
| 8, 9 | Счетчики-водомеры для горячей и холодной воды (СХВ, СГВ или СВ) | СВ-15Х, СВ-20Х, СВ-15Г, СВ-20Г | х | 4 | |||
| 8, 9 | Осадочные фильтры воды типа ВФ | dу=15 | ВФ-15 | 4 |
Теперь надо посчитать:
- сколько метров труб и какого диаметра вам нужно купить
- какие нужны сгоны и поворотные колена
- сколько установить запорных вентилей и разборной арматуры
- на чем крепить сборку и установку систем
И ещё, чтобы не иметь проблем со счетчиками-водомерами, рекомендуется установить фильтры перед ними. Замена забитых ржавчиной счетчиков обойдется дороже фильтров. Если для Вас проблематично решение этой задачи, то просто на схеме укажите размеры помещений и расстояние от углов помещений до мест установки разбора воды. А в магазине по продаже сантехнических узлов и деталей Вам подскажут что и сколько надо купить, чтобы выполнить разводку по квартире.
Надо учитывать, что трубы берут с запасом, в зависимости от того на сварке будут выполняться работы или со сборкой на сгонах. Далее в разделах сайта мы рассмотрим варианты сборки и подключения трубопроводов и сантехприборов к сетям водопровода
Типы труб для водоснабжения
Основные типы труб, используемых при организации водоснабжения:
- Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
- Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
- Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
- Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
- Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
- Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.
При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.
Организация подогрева воды в водопроводной системе
Бойлеры и водонагреватели являются популярными способами организации подогрева воды в водопроводной системе. Они обеспечивают постоянное поддержание определенной температуры горячей воды, которая затем распределяется по всем точкам использования. Бойлеры могут быть газовыми, электрическими или солнечными, а водонагреватели могут быть проточными или накопительными.
Теплообменники
Теплообменники используются для организации подогрева воды в водопроводной системе с использованием другого источника тепла, такого как котел или солнечные коллекторы. Теплообменник передает тепло из источника тепла к воде, проходящей по системе, обеспечивая ее подогрев. Такой подход позволяет экономить энергию и использовать возобновляемые источники энергии для подогрева воды.
Термостаты и регуляторы
Для эффективного организации подогрева воды в водопроводной системе необходимо использовать термостаты и регуляторы. Термостаты позволяют установить и поддерживать оптимальную температуру горячей воды, предотвращая ее перегрев или недогрев. Регуляторы контролируют работу подогревательного устройства, включая его вкл/выкл и регулировку мощности, чтобы обеспечить эффективное использование энергии и экономию ресурсов.
Разводка полипропиленовых труб
Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).
Формула расчета диаметра полипропиленовых
Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.
Считаем фитинги
После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.
Пример разводки полипропиленовых труб в ванной
Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.
Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.
Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.
Компенсатор для горячего водопровода и отопления из полипропиленовых труб
Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).
Способы укладки
Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.
Крепление полипропиленовых труб к стенам
При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.
Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)
Нюансы пайки
Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.
Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.
Как паять полипропиленовые трубы в труднодоступном месте:
Как перейти с железной трубы на полипропилен:
