Как правильно проложить электрику по потолку

Проводка на потолке: основные правила монтажа

Если вы не обладаете знаниями и опытом в сфере прокладки электропроводки, не рискуйте, а доверьте работу специалистам

Если же вы уверены в своих силах, и решили самостоятельно справиться с поставленной задачей, обратите внимание на следующие рекомендации, они помогут вам избежать ошибок при разводке проводки:

• вся электропроводка обязательно должна укладываться в защитные гофры. При несоблюдении этого требования, может случиться пожар, если, вдруг возникнет короткое замыкание;
• не подключайте все приборы в квартире на одно устройство защитного отключения. Даже, если нагрузка не превысит расчетные нормативы, это все равно окажется неудобным при дальнейшей эксплуатации. При коротком замыкании хотя бы в одном потребителе, отключатся одновременно все приборы;
• выключатели необходимо подключать в фазовый провод. Если вы проигнорируете это требование, даже банальная смена лампочки может закончиться ударом тока;
• провода не должны соприкасаться друг с другом, как и пересекаться между собой;
• до монтажа необходимо осуществить правильный выбор материалов и сечения проводов. Выбирайте не то сечение, которое по стоимости обойдется дешевле, а самый безопасный вариант;
• для ванных, кухонь и других комнат с повышенной влажностью должны использоваться специальные электротехнические коробки;
• провода прокладывайте таким образом, чтобы в любой момент можно было провести ремонт электропроводки.

Организация скрытой проводки

Перед монтажом следует изучить способы организации скрытой проводки:

• Внешняя проводка в гофрированном рукаве легко скрывается различными конструкциями: обшивка рейками, подвесной потолок и т.д.
• Можно сделать скрытую проводку вдоль стыков потолка и стены или пола и стены. Потом ее убирают под плинтус или молдинг.
• Внутреннюю проводку укладывают в штробы в стене, а потом замазывают раствором. Или делают электропроводку в стяжке в специальных коробах.
• Проводку полностью скрывают во время строительства в специальных каналах. Этот способ для самостоятельного монтажа не подходит.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

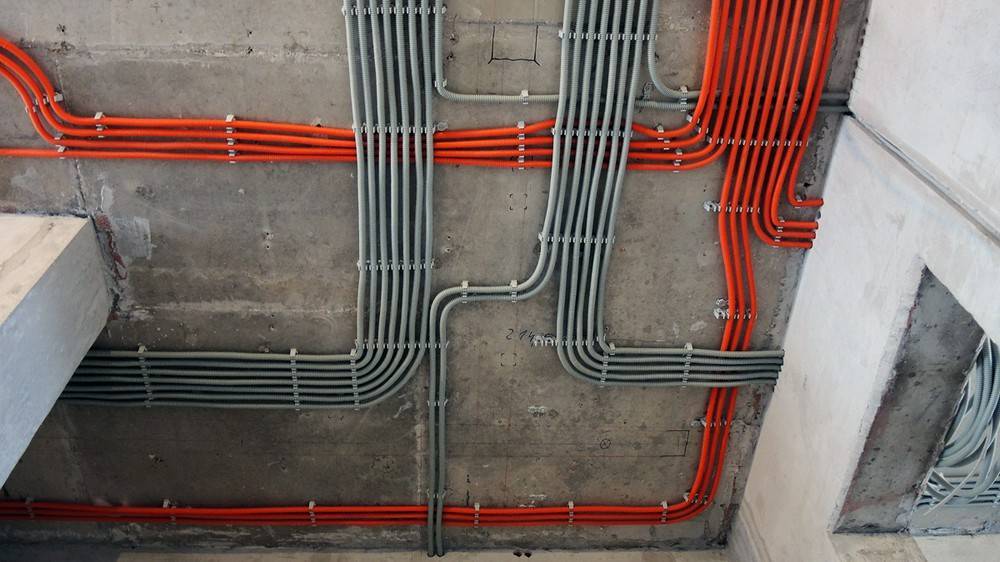

Проводка по потолку – подготовительный этап

До того, как вы приступите к монтажу электропроводки по потолку, нужно решить следующие задачи:

• определиться с оптимальным методом прокладки;
• посчитать количество комплектующих, приобрести их;
• продумать точки, где будут располагаться распределительные коробки;
• составить схему проводки, при этом все провода должны располагаться строго под углом в 90°. На чертеже наметьте места расположения светильников и других элементов освещения;
• используя специальную таблицу, подберите марку и сечение кабеля.

Проводка может быть наружной или скрытой.

К основным видам наружной прокладки проводов относятся:

• монтаж кабеля на несгораемые поверхности без использования защитных труб (открытая);
• кабель убирают в специальные рукава из гофры;
• применяют металлическую гофру;
• используют стальные или электротехнические трубы;
• прокладку осуществляют в кабель-каналах;
• провода прокладывают на специальных скобах и изоляторах из керамики.

Каждый вид выбирается в зависимости от типа потолочного основания и декоративной отделки.

Проводка под натяжным потолком: правила монтажа

Главная » Электропроводка » Монтаж электропроводки » Проводка под натяжным потолком: правила монтажа

На сегодняшний день проводка под натяжным потолком не предоставляет в себе ничего сложного. Проводка под натяжным потолком должна выполняться только людьми, которые имеют специальные знания. Прежде всего, вам необходимо будет учитывать требования по безопасности.

В этой статье мы предоставили вам информацию о том, как провести проводку под натяжным потолком. Здесь вы увидите не только подробную инструкцию, но и фото, которые поэтапно описывают весь процесс.

Требования к электромонтажу

Натяжные потолки монтаж проводки под ними должен проводиться безопасно. Перед установкой вам необходимо качественно подобрать проводник. Для его выбора вам необходимо определить какое необходимо сечение кабеля. Если сечение будет неправильным, тогда провод может перегреваться.

Если монтаж проводки осуществляется по деревянной поверхности, тогда вам необходимо учесть следующие рекомендации:

1. Проводка должна выполняться в стальной или гофрированной трубе.
2. Стыки труб обязательно должны иметь дополнительную защиту из негорючего материала.

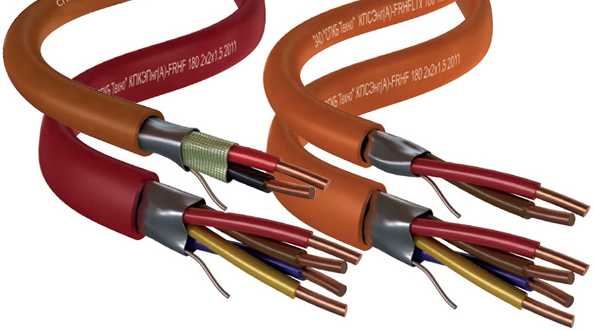

3. Для прокладки проводов необходимо использовать негорючие кабели.

Если вы решили прокладывать свои провода по бетонному потолку, тогда вы можете использовать гофрированную трубу. Эта труба способна защитить пленку на натяжном потолке от перегревания. Также вам необходимо помнить, что когда проводите установку точечных светильников на натяжном потолке, тогда вам необходимо использовать негорючий кабель. Для прокладки этого вида проводки вам также необходимо провести расчет длины кабеля.

Помните, что если вы правильно проведете монтаж, тогда проблемы с перегреванием кабеля не возникнет.

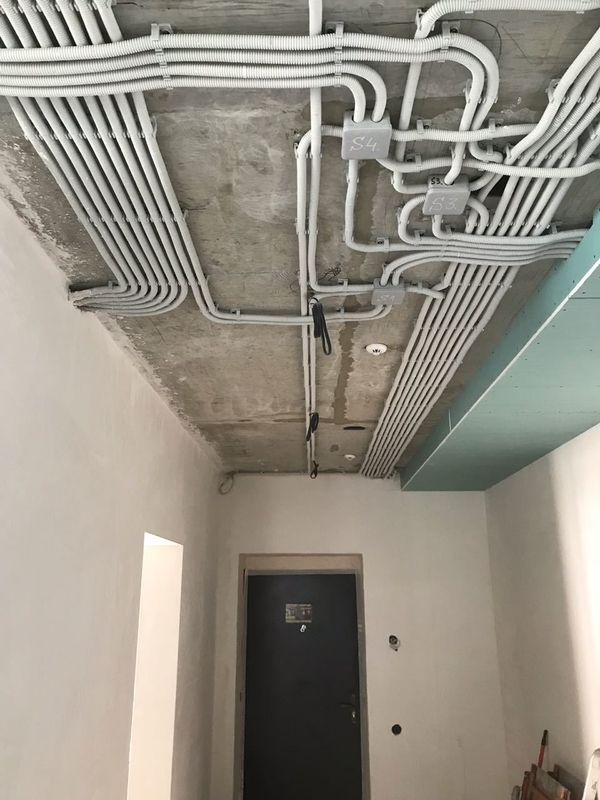

Проводка под натяжным потолком

Теперь пришло время узнать, как правильно сделать электропроводку под натяжным потолком своими руками. Вот основные этапы монтажных работ:

– Перед началом работ вам необходимо будет начертить схему проводки по потолку. Вам необходимо помнить о том, что проводка под натяжным потолком должна проходить параллельно или перпендикулярно. При размещении распределительных коробок вам необходимо обеспечить к ним доступ. Когда вы занимаетесь составлением схемы вам необходимо тщательно изучить все размещение. Если не продумать схему размещения, тогда проводка может быть неудобной.

– После проведения чертежа его необходимо перенести на поверхность потолка.

– Отверстия под дюбеля или хомуты можно сделать с помощью перфоратора. При выборе расстояния между хомутами вам необходимо помнить, что провод не должен провисать.

– Необходимо разместить распределительные коробки согласно схеме. Для размещения электропроводки под натяжным потолком все провода необходимо размещать в гофрированную трубу. Выпуск провода из гофрированной трубы должен быть не менее 15 сантиметров.

– После проведения всех работ необходимо визуально проверить правильность выполнения работ.

Альтернативные варианты перекрытия

Проводка под натяжным потолком может размещаться на деревянных и железобетонных перекрытиях. Проводку в полу можно монтировать подобным способом. Монтаж проводки под натяжным потолком должен выполняться с учетом следующих рекомендаций:

• Если перекрытие имеет пустоты внутри, тогда необходимо провести кабель внутри этих пустот. Если вы не желаете использовать пустоты, тогда вам следует использовать гофрированную трубу или кабель каналы.
• Соединять металлические трубы для разводки проводки по деревянному потолку необходимо с помощью сварки. Распределительные коробки в этом случае тоже должны изготавливаться из металла.

• Для того чтобы штукатурка не рассыпалась в местах где будет проходить кабель вам необходимо использовать армирующую сетку.
• Кабель под натяжным потолком не должен проводиться без гофрированной трубы. Гофрированная труба позволяет дополнительно защитить проводку от влаги.

https://youtube.com/watch?v=4Uv0TepWQaQ

Рекомендуем вашему вниманию: прокладка проводки в бане.

Особенности монтажа электропроводки

Нет единого норматива «на все случаи жизни».

На прокладку кабелей влияет сразу несколько факторов:

• материал, из которого сделан дом;
• количество и мощность светильников на потолке;
• назначение комнаты, в которой укладывается проводка. Так, в натяжном потолке на кухне, помимо осветительных приборов может находиться электрическая вытяжка — в этом случае провода должны выдерживать большую нагрузку, чем в спальне, где схема проводки включает в себя лишь люстру.

Важные нюансы:

• желательно вывести систему потолочного освещения на отдельный выключатель распределительного щита;
• электропроводка должна быть расположена в защитных гофрах, либо металлорукавах. Это защитит полотно потолка при коротком замыкании, а провода убережет в случае потопа;
• распределительные коробки желательно располагать не под полотном;
• монтаж должен быть выполнен таким образом, чтобы исключить провисание проводки и её соприкосновение с ПВХ-пленкой;

• не должно быть соединений проводов вне распаечной коробки;
• нельзя использовать кабели с разнородными материалами проводящих жил (алюминий и медь и т.п.);
• совмещать провода можно только с помощью спаек или клеммных соединений (не скрутками, иначе эти места со временем окислятся, и будут перегреваться);

оборудовать потолочное освещение можно только при установке натяжного полотна в настенный профиль. Потолочный багет для этих целей не подходит. Слишком маленький зазор между ПВХ-пленкой и плитами перекрытия (до 1 см) исключает возможность прокладки кабелей и установки закладных под осветительные приборы.

Прокладку электропроводки можно проводить самостоятельно только при наличии соответствующих знаний и навыков. Ошибки в составлении схемы и укладке кабелей могут привести к пожару.

С чего начать?

Подготовка к монтажу проводки зависит от способа укладки кабелей и схемы разводки.

При прокладке проводов без гофры объем предварительной работы значительно больше. Плиты перекрытия нужно обработать гидроизоляционными составами для предотвращения затопления. Помимо этого, их желательно зашить подкладкой из негорючего материала, во избежание возгорания.

Провода в этом случае крепятся к основанию с помощью специальной ленты из стеклоткани.

Также большую роль имеет техника безопасности при проведении работ.

Техника безопасности

Главных правил всего три:

1. Перед прикосновением к любому оголенному проводу его предварительно стоит проверить индикатором фазы (даже если электроэнергия отключена во всем доме).
2. Проводка для каждого осветительного прибора подключается и проверяется отдельно.
3. Зачищать концы нужно специальными кусачками, а не ножом (иначе потом придется искать место, в котором переломилась жила).

Стоит учитывать, что натяжные потолки относятся к горючим материалам. Но в зависимости от производителя, их группы горючести могут отличаться.

Если под ПВХ-полотном планируется делать разводку электропроводов, лучше при заказе выбирать материалы с наилучшими показателями пожаробезопасности (они должны быть указаны в соответствующих сертификатах).

Схема разводки

Должна составляться заранее и учитывать все особенности строения.

Если в комнате предполагается установка большого количества сложных осветительных приборов (точечных, управляемых, встроенных), то помимо основной схемы, желательно сделать несколько вспомогательных эскизов. Ведь на каждый светильник может приходиться по 5–6 жгутов, каждый из которых будет включать в себя по несколько проводов.

Каждый жгут на схеме желательно выделять своим цветом (чтобы не запутаться), а при помещении его в гофру, делать на ней пометки тем же цветом, что и на эскизе.

Альтернативные варианты перекрытия

Давайте рассмотрим особенности прокладки проводки под натяжным потолком в деревянном доме:

• Прокладывайте кабели с приставкой –нг-LS в гофрированных трубах из ПВХ (серые).
• При прокладке кабелей с другим типом оболочки (из сгораемых материалов) прокладывайте их в металлических трубах или без них. Но в этом случае нужна подложка из несгораемого материала, которая будет выступать на расстояние по 10мм в каждую сторону (ПУЭ 2.1.37). Сам кабель должен прокладываться на расстоянии в 10 мм от сгораемой поверхности или в металлической трубе.
• Проводить кабель под натяжным потолком без гофры вообще не рекомендуется из соображений того, что всегда существует опасность затопления соседями сверху. Чтобы лишний раз защитить проводку от влаги, рекомендуем ее все равно помещать в гофру, особенно в ванной комнате.

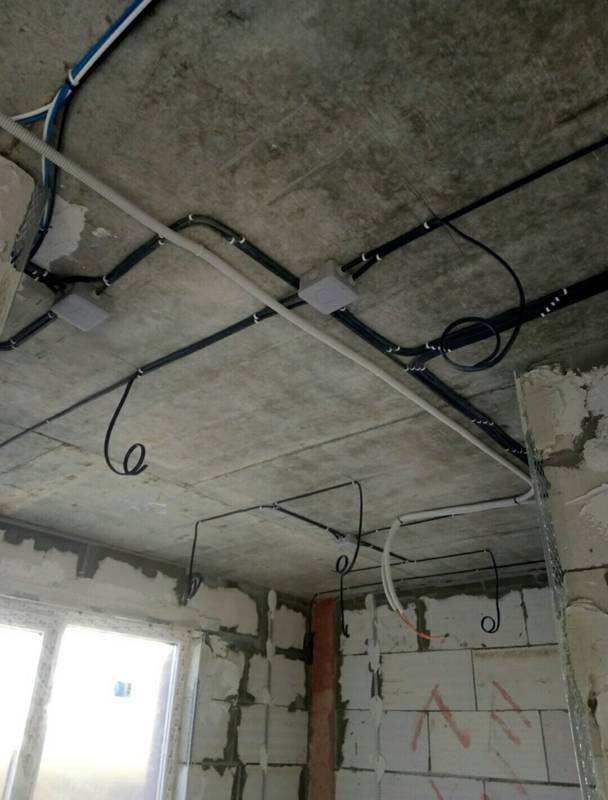

• При монтаже учтите, что металлорукав не заменит металлическую трубу – он не обладает локализационной способностью, монтаж как на фото ниже возможен лишь с применение кабелей с оболочкой из несгораемых или трудносгораемых материалов.

Также ознакомьтесь с требованиями к прокладке проводки по черновому потолку в статье о проводке под гипсокартоном — https://samelectrik.ru/kak-provesti-elektroprovodku-pod-gipsokartonom.html. В ней все вопросы рассмотрены глубже, а требования предъявляются аналогичные.

Вот и все, что хотелось рассказать Вам о том, как самому провести проводку под натяжным потолком. Надеемся, что теперь Вы знаете, как должны проходить электромонтажные работы и что делать, чтобы домашняя электросеть была безопасной!

Похожие материалы:

• Как подключить стабилизатор напряжения
• Как провести электропроводку в трубах
• Как защитить провода в доме от грызунов

Опубликовано:
09.03.2015
Обновлено: 18.02.2019

Как быстро протянуть кабель в гофрированную трубу?

Для работы потребуются:

• крепкая, длинная веревка (нить) из любого материала;
• тканевый кусок или ветошь;
• пылесос.

Для протяжки кабеля внутрь гофрированной трубы берется веревка или кусок ткани. Оба элемента связываются вместе таким образом, чтобы тряпку не сдавить. Оптимальнее привязать ткань к середине гофрированного материала.

Далее к его одному концу подключается пылесос. Если гофрированная труба очень тонкая, можно сделать переходник из подручных материалов. Теперь можно включить пылесос, а к другому краю поднести привязанную на веревку ветошь. За счет напора пылесоса ткань войдет внутрь трубы. Затем разматывается нить для обеспечения ее продвижения вслед за тряпкой. Это надо делать до тех пор, пока ветошь не достигнет пылесоса, пройдя по всей гофре.

На следующем этапе кабель продевается внутрь гофрированной трубы. Для этого его конец привязывается к веревке, затем протягивается по всей длине материала.

Такой способ используется дома для протяжки кабеля через гофрированную трубу маленького диаметра.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
3. Поворот трассы должен осуществляться только под прямым углом.
4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
7. В каждой комнате должна быть обязательно распределительная коробка.
8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

• схема электропроводки в трехкомнатной квартире;
• схема электропроводки в однокомнатной квартире.

Зачем делать электрику под натяжным потолком?

Часто Заказчики нам задают такой вопрос. Не приходит электричество на люстру, надо от выключателя вести новый провод. Как это можно сделать? Ответ, зачастую расстраивает, но, на самом деле, вариантов здесь не много.

Первый и самый простой способ – это подвести электричество в кабель-канале. Но с точки зрения эстетики вариант ущербный, и вполне естественно, что не все на это соглашаются.

Второй способ, который можно предложить, – это попробовать заменить электрический кабель на люстру. Это возможно, если в вашей квартире этот кабель проложен в специальном технологическом отверстии в плите перекрытия и беспрепятственно вытягивается оттуда. Далеко не всегда получается так сделать, так как часто бывает так, что этот кабель замурован в плите. А иногда, особенно в домах-хрущевках, он проходит по полу верхней квартиры. Да, да! Вот так бывает! И ничего вы с этим не сделаете.

Ну и способ номер три: вести электрику по плите перекрытия и закрывать ее подвесным, реечным или натяжным потолком. Но подвесной потолок, если он из гипсокартона, – это тяжелая конструкция, которая еще требует дополнительного шпатлевания и отделки. Реечный потолок, скорее всего, подойдет для ванной комнаты или туалета. Для жилого помещения он редко применяется.

Остается самый простой вариант – это натяжной потолок, который будет сделан без грязи и пыли, за очень короткое время и выглядеть будет отлично. Он имеет бесчисленное многообразие видов материала и цветов. А его подсветка может быть ограничена только степенью буйства вашей фантазии.

Сравнение затрат — что дороже

Так например, для 4-х комнатной квартиры с современной электрикой, при условии монтажа нормального распредщитка (не с двумя, тремя автоматами) при прокладке кабеля в полу, может запросто уйти около 2 км проводов. Вот данные с реального объекта. Видео по нему можно посмотреть в конце статьи.

Сюда входит все – слаботочка, розеточные группы и освещение. Кабеля NYM, UTP, TV, провода установочные ПВ.

В общем, вполне привычный набор для любого электрика.

Если же все тоже самое делать по потолку, оставив такое же количество розеток, выключателей и при этом не менять схему их расположения, то проводов уйдет уже около 2,5км.

Почувствуйте, что называется разницу в полкилометра. При этом не забывайте про работу по штроблению стен, для большего метража кабеля.

А это еще дополнительные затраты на время, материал (диски) и саму работу.

Плюс вся расходка, которую необходимо использовать для крепления кабеля по потолку.

В итоге, общие затраты при монтаже электрики по потолку, будут отличаться на несколько десятков тысяч рублей от затрат при монтаже по полу.

Сюда конечно не входят расходы на стяжку, так как по условиям приведенным выше, считается, что вы по любому ее будете делать, в не зависимости от выбора трассы прохождения кабельных линий.

Декоративные клипсы

Если в комнате не нашлось подходящей стены или вы не хотите тратить силы на рисунок, украсьте провода с помощью декоративных держателей. По своим конструктивным характеристикам они не отличаются от обычных фиксаторов и надежно крепят кабель в нужном месте. Разница только снаружи: такие зажимы интереснее выглядят и дополняются различными элементами.

Это могут быть листья, фигурки в виде птиц или заячьих ушей. Помните о том, что посадочное отверстие клипсы должно соответствовать диаметру кабеля. Для организации проводов вместо держателей можно купить декоративные стяжки или накладки. Они помогут обыграть невзрачный кабель, тянущийся вдоль стены. Например, маскировочный чехол в виде металлической трубы будет отлично смотреться в лофтовой гостиной, а накладка-стебель — прекрасное решение для детской.

Преимущества

Коротко подытожим основные преимущества гофрированной трубки и ее применение:

удобство крепежа

Присоединение и отсоединение трасс делается по щелчку.

уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)

защита от внешних воздействий

сменяемость проводки

читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробках

полное соблюдение нормативно технической документации

Какой же вывод сделать из всего вышесказанного?

Прокладывать эл.проводку без гофры действующие правила однозначно не запрещают.

Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.

Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.

Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.

Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.

Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.

Как правильно выбрать способ укладки коммуникаций

Способ разводки электрики по потолку определяется по следующим параметрам:

• Тип строения. Здесь речь идет об эксплуатационном назначении объекта, специфике используемых материалов для строительства и других параметров.
• Место, где располагается главный распределительный щит или распределительный ящик.
• Расположение оборудования, к которому требуется провести проводку.
• Используемый кабель, в частности его марка и проектное сечение.

Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:

• Железобетонные плиты перекрытия.
• Открытые перекрытия из дерева.
• Оштукатуренная деревянная поверхность.

Для каждой разновидности потолка характерно наличие своих особенностей.

Многих мастеров интересует вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ. К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола. Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар.

Схема прокладки проводки

Безопасную проводку невозможно получить без предварительного планирования в форме рабочей схемы.

Для домашнего использования можно обойтись планом на бумаге «от руки». Достаточно рулеткой измерить требуемые расстояния и нанести их на чертеж. Но для повышения надежности потребуются знания электрических схем и опыт работы электриком.

При отсутствии требуемых знаний всегда можно воспользоваться услугами специалистов. Наиболее часто они используют ПО «Электрик 7.8». Оно значительно облегчает проектирование проводки. За пользование программы плата не взимается. Специалист быстро построит и рассчитает сложные схемы благодаря продуманному алгоритму. Для оформления цепи освещения также применяют Visio.

После составления проекта на стенах отмечают места расположения розеток и выключателей. Стоит продумать целесообразность подобного месторасположения. На практике приходится часто отказываться от каких-то точек подключения.

Разводка по деревянным потолкам

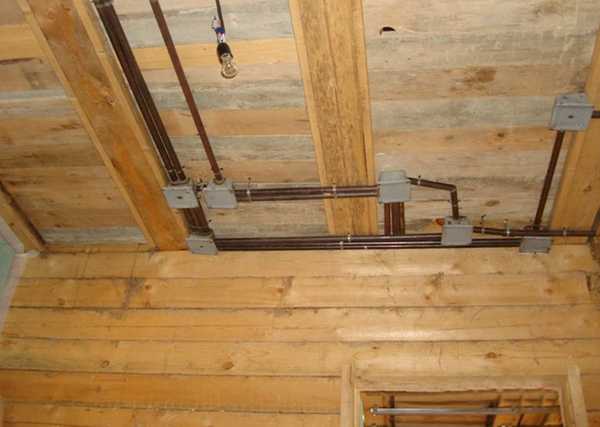

Проводка по легковоспламеняющемуся деревянному потолку имеет свои особенности. Кабели следует заключать в металлические трубы. Гофры, изготовленные из негорючего ПВХ, в этом случае не применяются. Это условие обеспечит максимальную пожаробезопасность. Кроме того, через такие трубные каналы легко можно будет провести новые кабели, используя протяжки. Прокладка проводки в стенах из дерева возможна только через металлические рукава или трубы. Это условие оговорено в ПУЭ.

Если используются трубы из металла, в местах стыка их необходимо сваривать или соединять резьбой. В таком варианте рекомендуется также применять металлические распределительные коробки. Внутренняя поверхность металлических коробок должна быть изолирована, чтобы предотвратить её контакт с оголившимся проводом. Этот вариант хорошо зарекомендовал себя при скрытой электропроводке. Он наиболее предпочтителен в деревянном доме с точки зрения пожаробезопасности.

Металлическая конструкция из собранных труб и коробок должна быть заземлена. Категорически запрещается размещать соединения кабелей внутри труб. Все проводники должны быть соединены в распределительных коробках. В случае перегрева проводников или искрения из-за дефектов или повреждения изоляции высокая теплопроводность металлических стенок труб не позволит произойти пожару.

Толщина стенок металлических рукавов для проводников сечением менее 2,5 мм2 не регламентируется. Если проводится кабель поперечной площадью от 2,5 до 4 мм2, стены труб должны иметь толщину от 2,8 мм и более. Разводка ещё более мощных проводов, сечение которых превышает 4 мм2, предполагает использование трубы со стенками толще 3 мм. Нельзя соединять сегменты труб, проведенных в квартире по потолку, под углом более 90 градусов. Иначе провода нельзя будет провести по таким стыкам.

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки. Эти следы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

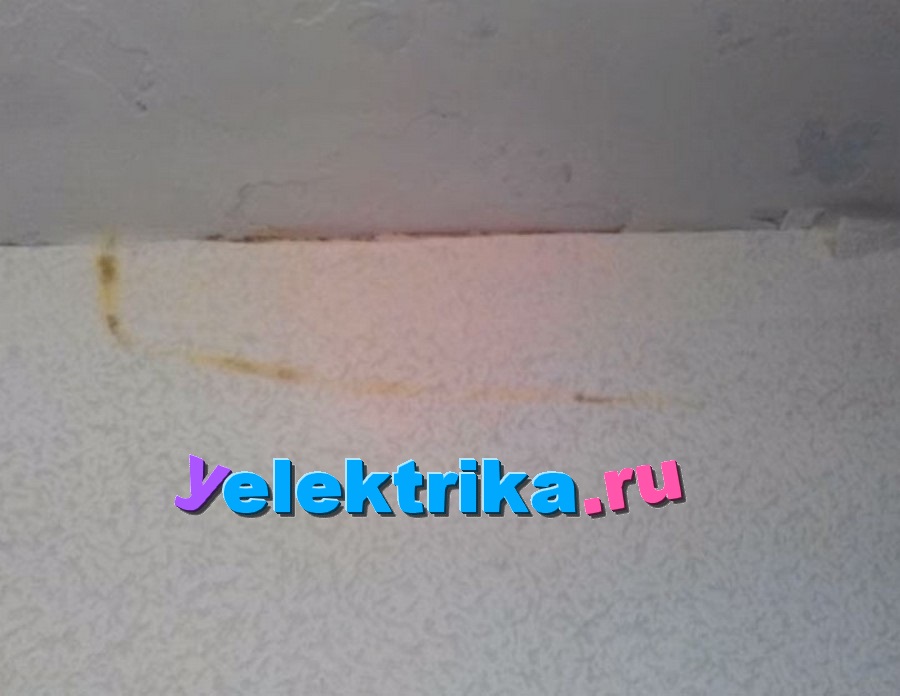

След от скрытой проводки

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но уверенности в отсутствии следов быть не может, пока с течением времени, не удастся убедитесь в качестве той или иной продукции. Причем эффект может сказаться не сразу, а лет через 10-15

Кроме этого, важно учитывать и возможное влияние компонентов штукатурки на изоляцию

Встречались ли Вы с проступанием следов кабеля при прокладке без гофры?
Poll Options are limited because JavaScript is disabled in your browser.

Выбор способа прокладки

Существует два вида проводки: скрытая и открытая.

Монтаж проводки в помещениях может осуществляться по полу, по стенам, по потолку. Какой способ предпочтительнее зависит от:

• эксплуатационного назначения объекта;
• материала конструкций, на которых будет осуществляться монтаж;
• типа кабеля;
• расположения потребителей.

Если в доме планируется подключение большого числа розеток, расположенных близко к напольному покрытию, можно сэкономить на кабеле, выполнив разводку по полу.

При подключении светильников, очевидно, что разводку лучше произвести по потолку. Проводка по стенам не даёт экономии в материалах и предполагает большой объём трудоёмких работ, например, при штроблении.

Значительно дешевле обойдется монтаж электропроводки по полу или по потолку, если предполагается установка подвесного (натяжного) потолка или планируется стяжка пола. Проводка в данных конструкциях не потребует дополнительных финансовых затрат для маскировки линий сети.

Рассмотрим преимущества и недостатки монтажа проводки по потолку и по полу.

Завершающий этап

После монтажа, но перед включением обязательно выполняют электрические измерения:

• прозвонка на соответствие проектной схеме;
• проверка мегаомметром целостности изоляции;
• опробование схемы.

Это позволит определить наличие ошибок монтажа и исключить аварийную ситуацию.

Электропроводка в квартире является ответственным участком во время ремонта. Скрытые части не позволяют вовремя определить начало опасной ситуации. Для повышения безопасности используют специальные кабеля, способы монтажа, УЗО и другие защитные элементы. Не стоит пренебрегать перечисленными рекомендациями и требованиями ПУЭ, так как от них будет зависеть безопасность имущества и проживающих в квартире людей.

https://youtube.com/watch?v=Q9lzDmaLbSI
