Разновидности установки кондиционера
Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.
Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.
Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).
Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.
До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.
Развальцовка концов медных трубок для сплит-системы
Как правило, во время монтажа климатического оборудования для соединения медных труб применяются гайки (обратные) и специальные штуцера. Штуцер — это патрубок, который применяется для стыковки различных коммуникаций, в том числе охлаждающих контуров сплит-систем.
Для соединения трубок может потребоваться такая процедура, как развальцовка
Для того чтобы закрутить гайку на конце такой трубки в обязательном порядке требуется определённая подготовка детали, а именно — вальцевание. Развальцовка позволит придать концам труб необходимый диаметр для последующего соединения их между собой с помощью гаек и штуцеров.
Для развальцовки медных изделий используются специальные вальцовочные инструменты, которые можно приобрести в любом профильном магазине. Кроме вальцевателя, необходимо подготовить тиски, которые в большинстве случаев продаются в комплекте с ним.
Рассмотрим поэтапно процесс вальцевания:
- Гайка обратного типа накидывается на конец медной детали.
- Далее, производится зажим обрабатываемой трубки в тисках. Зажим должен выполняться с учётом небольшого отступа от края медной детали.
- В конце посредством вальцевателя производится разработка края изделия из меди.
Развальцовку рекомендуется проводить очень внимательно и никуда не торопиться, иначе край трубы может треснуть и придётся проводить всю работу сначала. В случае необходимости всегда можно обратиться к специалисту, который способен выполнить качественный монтаж этой коммуникации.
Развальцовка и вальцовка
Прежде всего, следует понимать, что развальцовка труб не может называться вальцовкой, так как суть у этих технологических операций совершенно разная.
- Вальцовка, для выполнения которой используется специальный вальцеватель (станок, оснащенный рабочими валками), – это технологическая операция, в процессе которой осуществляется деформирование листового проката или металлической трубы в радиальном направлении. При помощи такой операции, в частности, из листового металла формируют изделия цилиндрической или конической формы, а также изготавливают из круглого трубопроката изделия с другой формой поперечного сечения.
- Инструмент для развальцовки не содержит в своей конструкции рабочих валков, а суть самой процедуры заключается в том, что пластической деформации подвергается только конец трубы, при этом его внутренний и наружный диаметры увеличиваются до требуемых параметров. Необходимость в выполнении такой операции чаще всего возникает в тех случаях, когда два отрезка трубы требуется надежно соединить между собой.
Разновидности развальцовки трубок
Чтобы получить надежное и герметичное соединение двух труб, используют различные методы – пайку, применение накидных муфт и других фитинговых элементов и т.д. В некоторых из таких случаев (в частности, при пайке и использовании накидных муфт) концы трубных изделий необходимо расширить. Для выполнения этой процедуры и требуется развальцовщик.
Многие домашние мастера под развальцовкой подразумевают и другие технологические операции, целью которых также является пластическая деформация отдельного участка трубного изделия. Сюда можно отнести, например, завальцовку и гибку.
- Завальцовка – процедура, подразумевающая не расширение, а сужение края трубы. При этом используется метод простого обжатия, для чего применяют обычные клещи или миниатюрные вальцы. Необходимость в выполнении такой операции возникает в тех случаях, когда на конце трубы надо нарезать резьбу, используя для этого ручной инструмент.
- Гибка – технологическая операция, для выполнения которой используются специальные устройства с рабочими вальцами и которую часто также называют развальцовкой, хотя это в корне неправильно. Целью гибки, которой могут подвергаться как мягкие медные трубки, так и трубопрокат из стали и других металлов, является не расширение, а изгиб отдельной части изделия под требуемым углом.

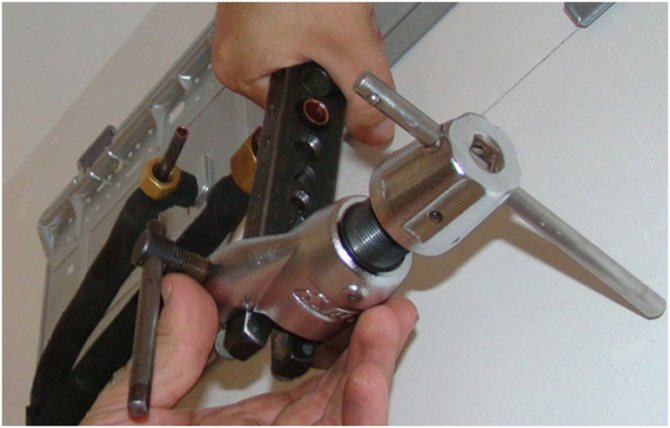

Развальцовка трубок в процессе установки кондиционера
Ремонт тормозных трубок, самостоятельная развальцовка, инструменты и приспособления
Каждый автолюбитель должен немного разбираться в конструкции своей машины, чтобы уметь в случае ремонта устранить неисправность своими руками, если есть такая возможность. Особенно это касается тормозной системы. Часто, при её поломках требуется развальцовка тормозных трубок, по которым жидкость передаётся, при нажатии на педаль, от цилиндра к колодкам.
Признаки замены
Определить неисправность трубок самостоятельно можно при следующих признаках:
- Вытекание тормозной жидкости из системы;
- Перегрев тормозных барабанов;
- Скрип при нажатии на педаль;
- Увеличение хода тормозной педали;
- Тормозной путь становится длиннее;
- Износ колодок происходит неравномерно.
Причины замены
- Возникновения коррозии;
- Образований трещин;
- Закисленность резьбы;
- Воздействия внешней среды;
- Плохое крепление.

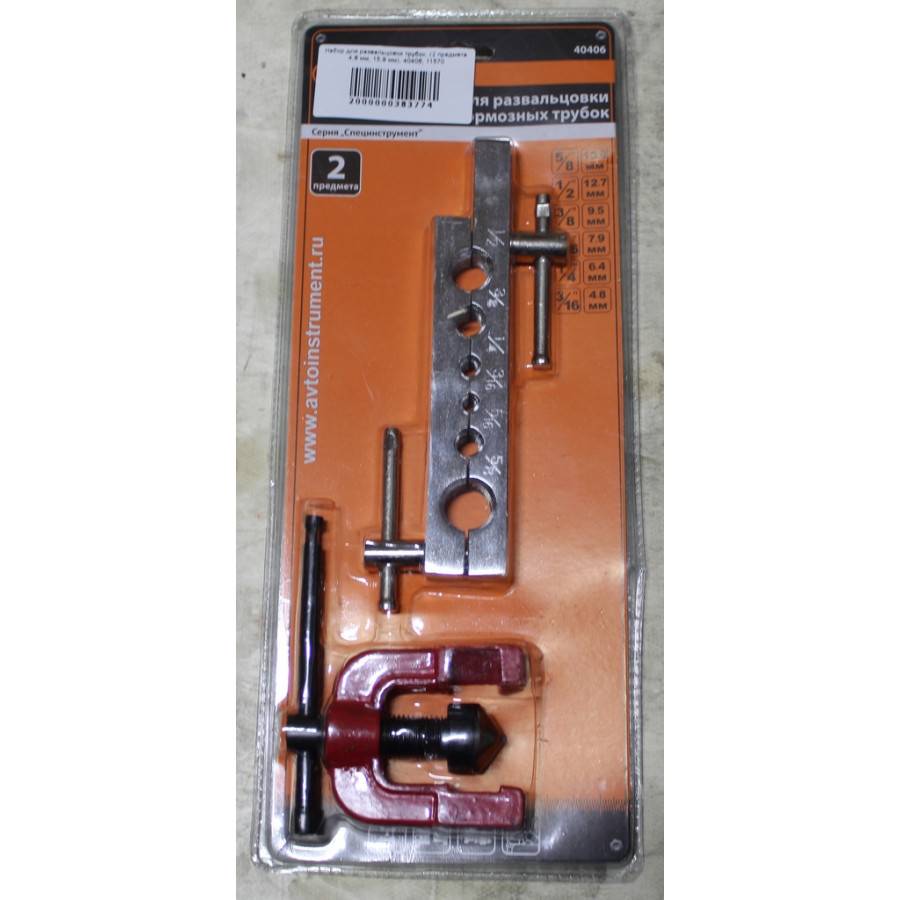

Станок для развальцовки
Конечно, при неисправности трубок, можно отогнать машину на СТО и доверить ремонт специалистам. Но зачем тратить деньги на то, что можно сделать самому? Для этого необходимо приобрести инструмент для развальцовывания в специализированных магазинах или заказать по интернету. Он бывает для дюймовой или метрической резьбы. В набор входит труборез, приспособление, клещи, зажим, штампы под разные диаметры трубок для развальцовки грибком.
При покупке инструмента следует обращать внимание на производителя и стоимость. Самые дешёвые наборы лучше не покупать, так как их качество не способствует долгой эксплуатации
Этот способ ремонта является менее затратным чем в автомастерской, и сравнительно лёгким
Этот способ ремонта является менее затратным чем в автомастерской, и сравнительно лёгким.
Самодельное приспособление для ремонта тормозных трубок
Ещё более дешёвым методом является изготовление самодельного устройства. При желании и минимальных навыках работать руками, ничего сложного в этом нет. Для начала необходимо изготовить основание (станину) для крепления трубок. Можно собрать её из двух стальных уголков. Уголки нарезать нужной длины шлифовальной машинкой, просверлить в них два отверстия для крепления болтами. Это делается за 15 минут.
Собрав станину нужно сделать отверстия под трубку, и снять фаски на сверлильном станке или дрелью. Самым сложным является изготовление пуансонов (оправок). Можно заказать их знакомому токарю.
Процесс развальцовки тормозных трубок своими руками
Сначала необходимо определить степень поломки трубки и возможность ремонта. Для этого откручиваем её от суппорта или тормозного цилиндра. Если можно удалить повреждённый участок, сохранив при этом нужную длину, обрезаем этот кусок труборезом. После этого обрабатываем бензином оставшуюся часть, зажимаем клещами и снимаем внутреннюю фаску дрелью. При невозможности провести ремонт, покупаем трубку в магазине.
Инструкция по ремонту трубки своими руками:
- Устанавливаем трубку в приспособлении (основании). Необходимо, чтобы конец выступал на 5 мм за край;
- Меняем конус на штамп, необходимый под диаметр трубки;
- Закручиваем штамп;
- Вкручиваем штамп и расплющиваем слегка торец медной трубки;
- Одеваем штуцеры. Обязательно не забыть, а то придётся все переделывать;
- Снимаем штамп и меняем на инструмент в форме конуса;
- Аккуратно не торопясь, закручиваем;
- Вытаскиваем трубку и если необходимо зачищаем.
На выходе имеем новую тормозную трубку под конус. Развальцевать трубку можно и другим способом, называемым «грибок». Обычно на автомобилях европейского производства применяют развальцовку «грибком», а на японских моделях и других азиатских используется «конус». Чтобы развальцевать под «грибок» нужно просто не снимать необходимый штамп.
Способ #1: соединение конической развальцовкой
Развёрнутые по концам трубки — уширенные в сторону торца, рассматриваются приемлемой альтернативой организации соединения, когда использование пайки нежелательно, либо нецелесообразно.
Системам водоснабжения обычно присущи соединение между трубой и раструбом при подключении, например, счётчика расхода воды. Кроме того, медную трубу нередко приходится соединять с латунными фитингами раструбной посадкой концевых частей труб, развальцованных на конус под 45°.
Подготовленное коническое механическое соединение медной трубы с фитингом под резьбовое закрепление сопрягаемых частей узла. Этот способ широко распространён на монтаже систем кондиционирования
Подобного рода соединение медной трубы с фитингом (арматурой) выполняется при помощи соответствующего инструмента, посредством которого делается коническая развальцовка концевой части медной трубы. Для каждого размера трубы применяется инструмент, соответствующий наружному диаметру медной трубы и углу наклона развальцовки — обычно 45º.
Инструмент включает в набор следующие элементы:
- раздвижные металлические планки с отверстиями разных диаметров;
- ярмо, оснащённое подвижным расширяющимся конусом;
- зажимной винт раздвижных планок.
Медная трубка предварительно отрезается дисковым труборезом для получения ровного торца под прямым углом относительно оси трубы. Затем на тело медной трубы надевается гайка латунного фитинга и производится развальцовка концевой части медной трубы до полного внутреннего диаметра без остаточных внутренних заусенцев.
Коническая развальцовка (развёртка) конечной части медной трубы при помощи специального инструментального набора под развальцовку разных диаметров медных труб
Процедура развальцовки проста. Основные моменты:
- точно по широкой кромке раздвижного стержня выставить торец медной трубы;
- ярмо установить по контрольным боковым отверстиям точно над срезом медной трубы;
- стянуть крепёжным винтом половины зажимных металлических планок;
- винт ярма с конусом плавно вкручивать по резьбе до характерного щелчка.
Следует отметить – не все инструменты обеспечивают функцию проскальзывания при достижении полной развальцовки — дают характерный контрольный «щелчок». Поэтому следует дополнительно контролировать процесс развальцовки.
Некоторые типы флюса для пайки медных труб
В XXI веке ассортимент, который предлагают производители флюса для пайки меди, просто огромен. Раньше такого разнообразия в выборе не было, обывателю был доступен лишь довольно ограниченный набор.
Однако сейчас изготовители непрерывно изменяют состав смеси, отчего увеличивается и количество предлагаемого товара. Во всём этом многообразии наиболее часто приобретаемыми и используемыми типами материалов являются:
Флюсы с содержанием канифоли
Эти материалы экономичны и поэтому очень популярны. Такие смеси элементарны в приготовлении, так как требуют минимального набора ингредиентов: солей натрия и уже упомянутой канифоли.
Как выбрать инструмент для развальцовки
- материал трубы;
- диаметр отверстий плашки;
- высоту выступа трубы над срезом зажима;
- расстояние между центрами соседних отверстий в основании;
- наружный диаметр труб, с которыми придется работать;
- толщину стенок трубок;
- глубину развальцовки;
- вид трубы (сварная, бесшовная и т.д.)
Для профессионального использования лучше всего купить и профессиональный инструмент.
Он, как правило, изготавливается по определенному стандарту и соответствует всем требованиям ГОСТ. В наборе непременно есть плашка с отверстиями наиболее востребованных размеров, конус отлично отрегулирован и выполнен из лучших сортов стали.
Для бытового применения к выбору инструмента нужно подойти тоже со всей серьезностью — дешевым инструментом сделать качественную подготовку трубы к соединению практически невозможно. Но таких высоких требований, как к профессиональному инструменту, нет. Достаточно плашки на 2–3 диаметра и конуса из простой полированной стали. Он стоит намного дешевле и для периодического применения вполне подходит.
Как происходит развальцовка медных трубок своими руками демонтирует видео. Из дополнительных инструментов понадобится труборез и выравниватель кромок (райбер). Выровнять трубу по диаметру для достижения контуром идеального круга необходимо — при отрезании медная труба, в силу мягкости и пластичности, часто деформируется и это отрицательно сказывается на качестве вальцовки.
Устанавливать трубку в зажим необходимо с таким расчетом, чтобы верхняя кромка выступала на 2–4 мм над срезом шаблона. Только при такой установке можно достичь максимального качества внутренней поверхности конуса.
Мифы о медных трубах
Ввиду отсутствия привычки к меди в качестве материала для систем отопления, водо- и газоснабжения, у современных российских потребителей есть недоверие к этому материалу. Существуют два мифа:
- Водопроводные медные трубы дороги и непрактичны, несмотря на высокую цену. Непрактичность связывают с возможным окислением на внешней стороне труб, тогда как изнутри медные трубы окисляются тоже, однако коррозии неподвержены абсолютно. Более высокая стоимость медных труб с лихвой может покрыться простотой монтажа и долговечностью материалов.
- Медные трубы опасны в сочетании с хлорированной водой. Несомненно, медь, вступая в реакцию с частичками хлора, окисляется, однако образующаяся внутри труб пленка, наоборот, бережет трубы от дополнительных химических воздействий и безопасна для человеческого организма.
Однако эти мифы разрушаются многолетней практикой. Неслучайно этот материал использовали в водопроводных системах еще несколько тысячелетий назад, и до сих пор в странах Европы медь пользуется заслуженным признанием.
Использование медных труб для домашнего водопровода абсолютно безопасно
Благодаря качеству материалов и удобству монтажа, медные трубы для системы домашнего водоснабжения наиболее предпочтительны, и обязательно будут находить новых почитателей в России.
Инструменты и приспособления для вальцевания
Для качественного расширения концов труб применяют специальный инструмент – механический либо с электроприводом. Использование конусов или шаблонов и ручное расширение используют только для ручной вальцовки единичных труб. Если вам предстоит провести систему отопления или водопровод, имеет смысл приобрести механический развальцовщик.

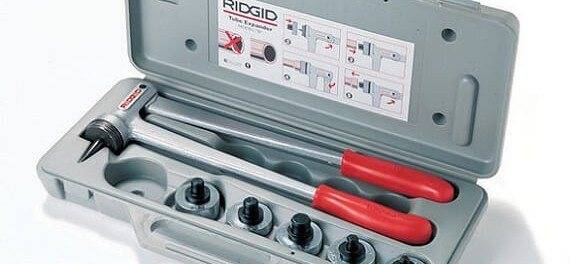

Экспандер
Экспандер – простой вальцеватель с несколькими насадками-шаблонами для обработки труб разных размеров. Растягивает концы трубок достаточно быстро, усилие прилагается при помощи рычага, и больших физических усилий развальцовка не требует. Качество развальцованных изделий не идеально – скорее всего, деформация будет неоднородной, растянутся более тонкие участки стенок, и раструб будет иметь разную толщину. Возможно возникновение трещин и разрывов.
Конусный развальцовщик
Конусный инструмент – один из самых простых, обеспечивает приемлемое качество медного раструба, но хуже, чем у других видов механических развальцовщиков.
Труба фиксируется в тисках, конус вдавливается в заготовку несколько раз, каждый раз на большую глубину, затем извлекается – и так, пока не получится раструб нужной величины.
Применяют такое приспособление достаточно часто из-за его дешевизны и простоты.

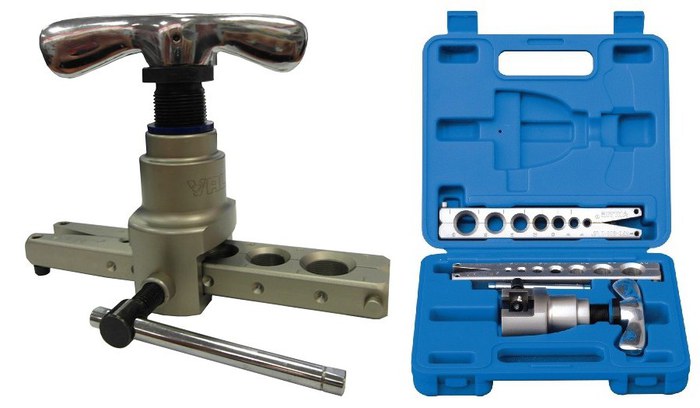

Механический развальцовщик
Лучшее качество вальцовки обеспечивает развальцовщик, у которого обработка трубы производится несколькими валиками из легированных инструментальных сталей. Инструмент комплектуется набором валиков для нескольких диаметров труб. Валики многократно прокатываются с определенным давлением по внутренней поверхности заготовки, постепенно радиально деформируя ее. За каждое движение размер заготовки изменяется незначительно, процесс раскатки растягивает и толстые и тонкие участки, качество поверхности получается гладким, без шероховатостей и трещинок, толщина стенок раструба – одинаковой.
Развальцовщик с электроприводом
Выпускается и профессиональный инструмент для развальцовки с электроприводом. Это самые дорогие модели с высокой производительностью. Принцип работы таков: медный раструб раскатывается за несколько проходов прочными валиками. В России чаще всего встречаются развальцеватели итальянских, немецких, британских брендов. Качество изделий, обработанных электроинструментом, отличное, но окупается такой инструмент только при постоянном использовании.
В производственных условиях применяют и стационарные развальцовочные станки, но это оборудование однозначно не подходит для использования дома.
Советы по выбору инструмента
Перед покупкой приспособлений стоит оценить необходимость такого шага. Брендовый профессиональный инструмент очень дорог и окупается, только если вы профессионально заняты монтажом климатической или холодильной техники либо медных систем отопления.
Для установки систем отопления и водоснабжения в доме стоит приобрести бюджетную механическую модель. Стоит рассмотреть вариант взять напрокат или у друзей. Механические модели обеспечивают хорошее качество обработки заготовок – толщина стенок раструба получается одинаковой, без трещинок и разрывов, с гладкой поверхностью.
В любом случае покупать инструмент следует в специализированных магазинах или строительных супермаркетах, с чеком и оформленным паспортом, с гарантией и проверкой работоспособности продавцом.
Порядок развальцовки
Развальцовка медной трубки состоит из нескольких последовательных шагов:
- трубу режут под прямым углом, тщательно очищают плоскости рядом с местом отреза, при необходимости возвращают детали правильную форму, если во время обрезки была допущена деформация. Этап очень важен, поскольку некачественное выполнение подготовительных операций не позволит добиться хорошего соединения, даже если потом все выполнять по инструкции;
- подготовленную трубу размещают в инструменте, тисках, оставляя несколько миллиметров «на улице», чтобы была возможность свободно работать с этим участком. Если планируется использовать фитинг, то сразу ставят обжимную гайку и потом помещают трубку в держатель, так как установить гайку после развальцовки сложно;
- внутрь трубы вставляют подходящий расширитель и вкручивают. За счет давления металл растягивается, а кромка трубы приобретает форму конуса;
- далее расширитель вынимают и изучают получившийся раструб, зачищают его от заусенцев.
Если на трубе образовались трещины, раструб увело, края перекошены, то нужно обрезать такой участок, а потом заново выполнить операцию, добиваясь положительного результата.
Набор для развальцевания труб
Выбор инструментов для того, чтобы сделать больше медные изделия очень широк. Он может включать такие комбинации: • Развальцовщик механический.
развальцовщик медных трубок
инструмент для развальцовки медных трубок
• Набор для вальцовки медных трубок, который имеет еще расширители, резчики труб и ключи для работы.
набор для вальцовки медных трубок
Такой набор лучше покупать, когда вы собираетесь постоянно выполнять такие монтажные работы, например, для своего заработка. А если вам нужно выполнить только один раз расширение, то здесь подойдет и самый простой набор для универсальной работы, в котором находится обычный развальцовщик.
Стадии развальцовки
Для получения надежного соединения трубопровода, изготовленного из медных трубок, необходимо правильно выполнить работы по вальцеванию конструкции. И если вы решили сами произвести развальцовку труб, то надо следовать таким действиям, чтобы все сделать правильно: 1. Сначала необходимо произвести очистку конца трубы. 2. Потом специально подобранную муфту надеваете на зачищенную часть. 3. Трубу надо вставить в развальцовщик, потом вращать ее до получения небольшой кромки в сорок пять градусов. 4
Затем осторожно вынимаете выполненное изделие. 5. И муфтой закрепить два участка концов трубы
Конечно, не только такие фитинги могут быть соединительными деталями. С помощью профессионального развальцовщика можно подготовить трубы и для паечного крепления. Методики в принципе похожи. Они подразумевают преднамеренную деформацию трубы до определенного размера
И муфтой закрепить два участка концов трубы. Конечно, не только такие фитинги могут быть соединительными деталями. С помощью профессионального развальцовщика можно подготовить трубы и для паечного крепления. Методики в принципе похожи. Они подразумевают преднамеренную деформацию трубы до определенного размера.
Пример развальцевания медных труб
Если вы собираетесь устанавливать кондиционер, то в этом случае самой важной задачей будет считаться как раз вальцовка медных трубок. Потому что от выполненной работы и будет в большей мере зависеть герметичность контура фреонового. Так как протечки его не должно быть
Иначе смысла в работе кондиционера нет никакого. Поэтому сомнений не должно никаких быть
Так как протечки его не должно быть. Иначе смысла в работе кондиционера нет никакого. Поэтому сомнений не должно никаких быть.
Статья в тему: Сколько стоит стиральная машина индезит
Разберем подробнее все важные моменты данной работы. Например, вам необходимо развальцевать трубу, имеющую диаметр 3/8 дюйма. Выбираете вначале необходимые инструменты для работы:
труборез.
труборез для медных труб
риммер.
риммер для медных труб
обязательно развальцовщик.
развальцовщик для медных труб Затем берете трубу и отрезаете необходимый размер при помощи трубореза.
отрезаем труборезом

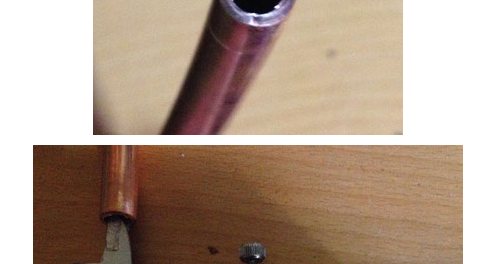

Если посмотреть, то после обрезания будет видно, как изменилось сечение под действием трубореза. Оно стало меньше примерно на 0,56 см.
вальцовка труб своими руками
Если произвести сразу развальцовку без подготовки, то у вас получится бортик, а он не нужен. Значит необходимо после обрезки провести обрабатывание: срезается фаска при помощи риммера. После такого действия опять развальцовывайте деталь. Бортик исчезнет, а поверхность должна стать гладкой.
убираем получившийся бортик
Получившаяся юбочка должна стать шире, но чтобы можно было накинуть гайку ¼. После этих действий, становится ясным, что вынимать из развальцовщика трубу надо тем краем, который обрабатывался.
обработка
И последним этапом работы будет стыковка полученных деталей. Медную трубку, которую развальцевали, необходимо приставить к штуцеру и затянуть гайку. Но все надо определять так, чтобы рукой закрутить гайку уже на процентов девяноста, а остальные десять с помощью специального ключа.
развальцовка трубы после обработки триммером

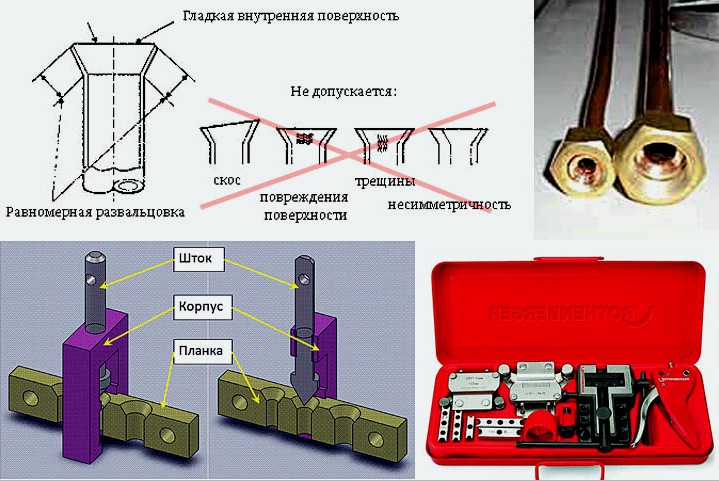

Этапы развальцовки медных трубок – пошаговое описание процесса + видео уроки
Для подготовки медной трубы к соединению понадобится специализированный инструмент, который называется развальцовкой, вальцовка, развальцовщик (более подробно про инструменты, их виды и советы по выбору, мы рассмотрим ниже). Сущность процесса заключается в приложении к концу механической нагрузки с целью придания ему определенной формы.
Как правило, это конус. При этом металл подвергается определенному удлинению за счет уменьшения толщины стенок трубы. При правильном выполнении операции не изменяется соосность элементов детали.
Для создания стыка с использованием фитинга, размер конуса должен составлять порядка 74 градусов в соответствии с требованиями ГОСТ 13954-74. При использовании оборудования или приспособлений промышленного происхождения и соблюдении всех требований техпроцесса, результат должен соответствовать приведенной схеме.
На что обратить внимание при подборе трубок;
- Не допускается разностенность (неодинаковая толщина стенок в поперечном сечении). В процессе деформации в зоне тонкой стенки растяжение выше, чем в противоположном направлении, где она может отсутствовать вовсе. При этом нарушается соосность внутреннего канала и возникает риск разрыва стенки или образования трещин в ней.

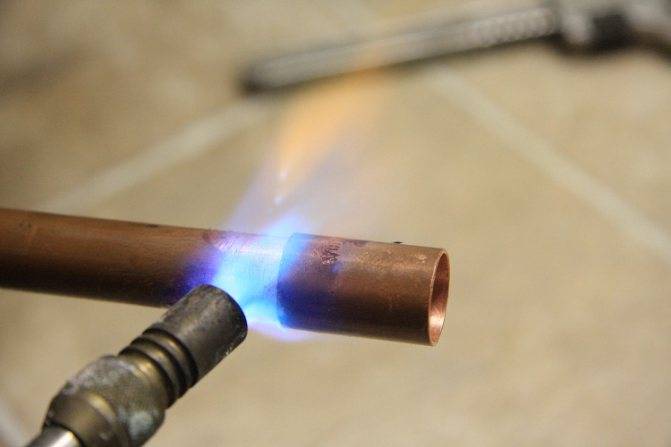

- Для развальцовки нужно использовать отожженные медные трубы. В процессе отжига изменяется кристаллическая структура материала, и он становится более пластичным.
- Для соединения медных трубок используются изделия с толщиной стенки не менее 0,8 миллиметра.
- На торцах, подвергаемых развальцовке, не должно быть механических повреждений, они должны быть строго перпендикулярны продольной оси. Для обеспечения этого параметра следует торцевать конец трубы с использование специального инструмента – трубореза.
- Для развальцовки используются насадки различных размеров, соответствующих стандартным требованиям, как для резьбовых соединений, так и под пайку. Если приобретается оснастка, произведенная в азиатских странах, необходимо проверять ее на соответствие нашим стандартам, в противном случае нестыковка неизбежна.
Нужно также обращать внимание на состояние инструмента для развальцовки медных трубок. Раздача производится пуансоном. Перед началом работы его нужно тщательно очистить от пыли и загрязнений
Перед началом работы его нужно тщательно очистить от пыли и загрязнений.
Как развальцевать тормозную трубку, развальцовка, как сделать тормозную трубку, медную трубку.
Если этого не сделать, твердые частицы могут нанести поверхности медной трубы повреждения, которые в дальнейшем преобразовываются в трещины. Кроме того, неровности становятся причиной образования протечек.
Работа производится с использованием специального приспособления для развальцовки трубок из меди, которое оснащается удерживающим устройством, калиброванным под каждый стандартный размер сменными губками. Рабочий орган – пуансон – также может быть сменным по такому же принципу.
Перемещение пуансона производится вручную винтом. Контроль процесса развальцовки медной трубки производится визуально.
При использовании для этой цели механизированных приводных расширителей, развальцовка осуществляется вращающимся держателем с раскатывающим роликом. Процесс производится введением шпинделя в отверстие трубки.
Смотреть видео
Развальцовка медных трубок для начинающих
Более толстые участки раскатываются в большей степени, тонкие – меньше. В результате такой прокатки улучшаются механические свойства материала, что способствует надежности и прочности стыка.
Для домашнего хозяйства практичны наборы для развальцовки медных трубок, включающие в себя удерживающее устройство и комплект оснастки для различных их размеров.
В конечном итоге этапы развальцовки можно представить следующим образом:
- Зачистить конец медной трубки, предназначенный для обработки.
- Надеть на деталь специальную муфту.
- Закрепить трубку в зажимном устройстве.
- Установить пуансон нужного размера.
- Вращая ворот довести рабочий винт до упора.
- Извлечь деталь из приспособления, проконтролировать качество выполненной операции.
Смотреть видео
Развальцовка тормозной трубки.
Как отремонтировать медную трубку?
Как производится ремонт трубок кондиционера при их протечке? При протечке в охлаждающей коммуникации кондиционера необходимо позаботиться о замене повреждённого участка. Для этого нужно определиться с размерами заменяемого сегмента. Как уже было сказано выше, линии, транспортирующие жидкий хладагент, отличаются по показателю сечения от линий, по которым перемещается газообразное вещество.
Резку медных труб нужно осуществлять при помощи специнструмента — трубореза
Определившись с размерами, можно приступать непосредственно к резке повреждённой трубы. Для этого рекомендуется применять специальный режущий инструмент — труборез.
Рассмотрим поэтапно процесс резки повреждённой медной трубы с помощью трубореза:
- Вначале труборез устанавливается на конец детали.
- Затем нужно начать вращать его. Вращение производится медленно, против часовой стрелки и в результате происходит разрезание детали.
- После удаления повреждённого участка медной коммуникации необходимо зачистить место среза от заусенцев. Это очень важный пункт, так как попадание в трубу любых инородных частиц (медной стружки, пыли и т. д.) влечёт за собой плачевные последствия.
Благодаря использованию трубореза можно получить идеально ровный угол, который будет составлять 90 градусов.
Вывод и видео по теме
Качественную вальцовку на торцах медного трубопроката для систем отопления, кондиционирования, водопровода удастся выполнить только с помощью специального инструмента. При выборе приспособления, необходимо учесть, как часто он будет использоваться.
Для разовых работ в домашних условиях лучше взять инструмент в аренду или у друзей. Дорогое приспособление окупится только при выполнении масштабных монтажных работ. Независимо от вида развальцовщика приобретать его необходимо после проверки работоспособности.
Развальцовка медных трубок своими руками
Видео поможет разобраться, как проходит самостоятельная вальцовка для медных труб кондиционера.
Часто при установке кондиционеров или проведении водопровода, необходимо провести вальцовку медных труб. Это такая деформация трубок, которая проводится с определенной целью. Направление можно создавать любое.
Делают это мероприятие на производстве при помощи специального инструмента, который называется вальцы. А если будет такая необходимость, то можно провести развальцовку и в домашних условиях самим
Но в этом случае надо все делать осторожно, чтобы выгнуть трубку, но не нарушить ее целостность, иначе произойдет деформация или вообще трещина появится
Вальцовка медных труб: а,б,в — дефекты вальцовки (сколы, трещины, неровные края).
