Как правильно разметить фундамент для дома своими руками

Как сделать фундамент дома своими руками: проверенный способ- Инструкция +

Как рассчитать работы по закладке фундамента?

Вот необходимые параметры, которые нужно знать, чтобы правильно рассчитать работы по закладке фундамента:

1. Тип грунта и уровень грунтовых вод на участке, просадочность почвы, рельеф местности.
2. Количество сезонных осадков.
3. Тип дома и его вес.
4. Планируется ли строительство подвала или других смежных построек.

Существует два способа определения глубины грунтовых вод: бурение скважин и с помощью колодца. Чем глубже промерзает почва зимой, тем глубже должен быть фундамент.

Закладка фундамента

• цемент;
• кирпич, камень;
• песок;
• вода;
• деревянные доски или фанера;
• материалы для армирования: металлические прутья, проволока;
• рубероид или другой материал для гидроизоляции.

Не обойтись без специальной техники и инструментов:

• классический и гидроуровни;
• лопаты;
• тачка для перевозки песка, глины, щебня;
• шнур для разметки фундамента;
• топор, гвозди, пила.

Для смешивания бетона целесообразней будет снять в аренду бетономешалку, а для рытья котлована нанять спецтехнику.

Итак, чтобы начать работы по закладке фундамента необходимо:

Класть трубы необходимо выше отметки промерзания грунта в зимний период.

Цена на строительство фундамента зависит от степени сложности работ, выбранного материала.

Чтобы заменить фундамент под домом ленточного типа придется фрагментно вскрывать пол и менять плиты старые на новые. Можно достроить дополнительный фундамент. Для этого по всему периметру старой основы монтируются новые сваи.

Как разметить фундамент для дома своими руками

Итак, если вы решились делать разметку фундамента самостоятельно, то обязательно прочитайте инструкцию ниже:

Для начала следует определить месторасположение основной точки, а точнее, главной фасадной стены. Делать это следует не так «как я хочу», а подойти к этому делу более серьёзно. Просчитайте несколько вариантов расположения окон, въездов и выездов, комнат, несущих конструкций. Также не забывайте и про климатические и тектонические особенности своего района. Определившись с размещением основной фасадной стены дома, необходимо вбить первый колышек от её начала.

Дальше ищем противоположную сторону относительно только что поставленного колышка. Иными словами, мы ищем начало фронтальной стены относительно основной. Дальше проводим прямую линию от первого колышка к предположительному месторасположению второго. Производим замеры с помощью рулетки и вбиваем кол. Затем натягиваем между ними шнур, если шнур лёг немного неровно, то проведите измерения заново. Также расстояние между колышками обязательно должно ровняться размеру боковой стены.

Дальше делаем расчет правильности разметки основания для дома

Для достижения более точного результата следует использовать одно важное правило геометрии, в котором говориться, что в прямоугольном равнобедренном треугольнике основание всегда равняется длине стороны, умноженной на 1,5. С помощью этого правила и определяется правильность построения разметки.

Затем нам требуется натянуть дополнительный шнур на расстояние в 40-50 сантиметров, который послужит основанием для равнобедренного треугольника

В итоге у вас должно выйти основание равное примерно 60-70 сантиметрам (зависит от запланированной площади дома). Дальше делаем разметку оставшихся двух схем опираясь на 3-й пункт в данном подзаголовке.

Чтобы проверить правильность разметки, натягиваем шнуры от перпендикулярно противоположных углов дома. При условии, что вы сделали всё верно, то получившиеся прямые линии должны иметь равную длину (или приблизительно равную). Если они не равны друг другу, то исправьте ошибки в своих геометрических расчётах и повторите разметку заново.

Если вы следовали этой инструкции, то у вас должно всё получиться. После того как вы сделали разметку, выкапывайте небольшой котлован в пределах получившейся фигуры.

Глубина котлована должна составить около 50-120 сантиметров (зависит от того какой тип фундамента вы собираетесь использовать и насколько глубоко хотите его закопать).

Разметка внешнего контура

Приступайте к разметке наружного контура будущего фундамента. Начните размечать от угла, наименее удаленного от границ земельного участка. Так, вероятность нарушения приведенных ранее нормативных требований будет сведена к минимуму.

Вбейте в найденном месте первый колышек. Отложите от стартового колышка длину перпендикулярного отрезка основания вглубь строительной площадки. Убедитесь в перпендикулярности отложенного угла. В этом вам поможет лазерный нивелир.

При отсутствии нивелира используйте угольник со сторонами длиной от 100 см.

При отсутствии угольника воспользуйтесь следующим методом, основанным на известной каждому школьнику теореме Пифагора. В кругу строителей этот метод известен как правило египетского треугольника.

В соответствии с упомянутым правилом в треугольной фигуре со сторонами 3, 4 и 5 угол, образуемый меньшими сторонами, будет иметь 90°.

На практике это выглядит следующим образом: вы отрезаете 12 м веревки и наносите на нее метки. Первая метка должна находиться на расстоянии 300 см от начала шнура, вторая — на расстоянии 400 см от стартовой метки. Зафиксируйте первую метку при помощи колышка. Начало веревки закрепите на линии разметки, а вторую метку — на второй линии, перпендикулярной по отношению к первой.

В результате свободная часть веревки должна точно соединяться с ее началом. Если соединение неточное, проверяемый угол не имеет 90°. Следовательно, положение колышков необходимо исправить.

Разметка остальных сторон фундамента выполняется в аналогичной последовательности.

Для проверки правильности разметки, имеющей вид прямоугольной фигуры, можете измерить длину диагоналей. Если диагонали имеют равную длину, проверяемые углы составляют 90°.

В случае проверки фундаментов сложной формы, к примеру, конструкций с нишами либо же оснований в виде буквы «Г», конструкцию придется мысленно разделить на несколько квадратов либо прямоугольников, а затем проверить диагонали каждой такой фигуры.

От правильности сделанной разметки будет зависеть долговечность здания. Чтобы сделать разметку не потребуется особых усилий и наличия различных инструментов. Всю работу могут выполнить два человека с минимальным набором инструментов:

• строительный шнур;
• рулетка;
• угольник;
• колышки;
• гидроуровень.

Разметка выполняется после выравнивания стройплощадки. Чем лучше будет подготовлено место, тем легче и удобнее будет переносить проектные схемы с бумаги на саму площадку. Сам процесс можно разделить на разметку внешнего периметра и разметку самого фундамента, включая внутренние перегородки и пристройки к будущему зданию.

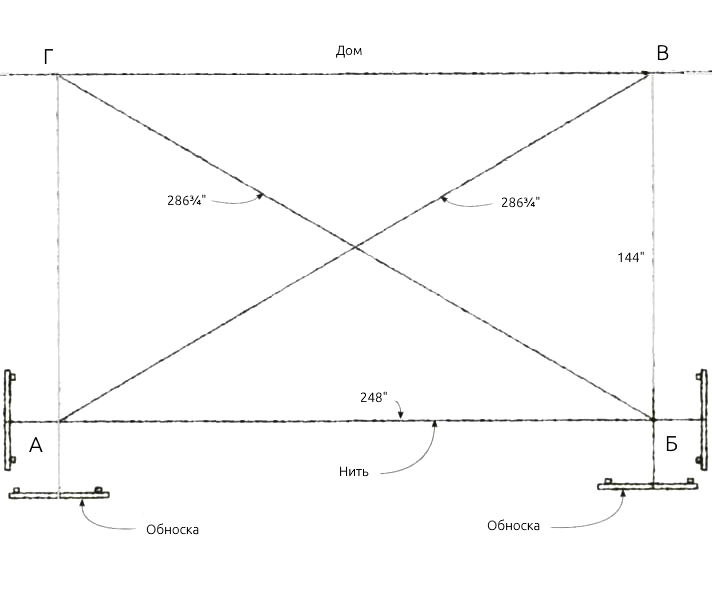

Обноска столбчатого фундамента

Надо подчеркнуть важность устройства обноски. Это фактически эталонная разметка, на которую возлагается контроль размеров. При проведении земляных работ бечёвка, которую применяли на первоначальном этапе разметки, не позволяет контролировать их правильное выполнение, т

к. мешает и часто рвётся. Ориентируются на обноску, которая помогает контролировать все размеры, включая проектную ширину и глубину ям под опоры, независимо от рельефа местности

При проведении земляных работ бечёвка, которую применяли на первоначальном этапе разметки, не позволяет контролировать их правильное выполнение, т. к. мешает и часто рвётся. Ориентируются на обноску, которая помогает контролировать все размеры, включая проектную ширину и глубину ям под опоры, независимо от рельефа местности.

Любой тип фундамента размечают одинаково. При этом наличие подвала или цокольного этажа, глубина и ширина траншеи, материал фундамента, размеры ростверка или количество ям под опоры на выполнение разметки не влияют

Для столбчатого фундамента очень важно точное определение осей, проходящих по линиям бурения скважин. Даже небольшое отклонение приведёт к потере прочности и стабильности будущего основания. Теперь мы знаем, как разметить столбчатый фундамент своими силами

С помощником можно сделать эту работу за один час. При сложной конфигурации дома из основного прямоугольника вычленяют мелкие детали, что потребует больше времени и дополнительное количество обносок

Теперь мы знаем, как разметить столбчатый фундамент своими силами. С помощником можно сделать эту работу за один час. При сложной конфигурации дома из основного прямоугольника вычленяют мелкие детали, что потребует больше времени и дополнительное количество обносок.

Как разметить фундамент для дома своими руками

Любое здание имеет основу в виде прочного и надёжного фундамента. Его возведение требует от строителей особых познаний и практических навыков, особенно это касается этапа разметки. О том, как правильно разметить фундамент, что для этого необходимо и какова очерёдность действий, мы сегодня с вами и поговорим.

Что нужно для разметки фундамента – инструменты и приспособления

В первую очередь проводится выравнивание участка и избавление его от мусора и посторонних предметов. Незначительный уклон допускается, хотя он обязателен к учёту при проведении разметочных мероприятий.

Что касается непосредственно самой работы, то разметка фундамента своими руками предусматривает наличие такого комплекта инструментов и приспособлений:

• Длинные деревянные колья по 1,5 м, заострённые по одной стороне;
• Брус или рейки по 2 м для горизонтальной разметки;
• Шнур или капроновая нить (возможна проволока);
• Саморезы и гвозди;
• Рулетка;
• Угольник;
• Ножницы;
• Молоток или кувалда;
• Гидроуровень;
• Отвес.

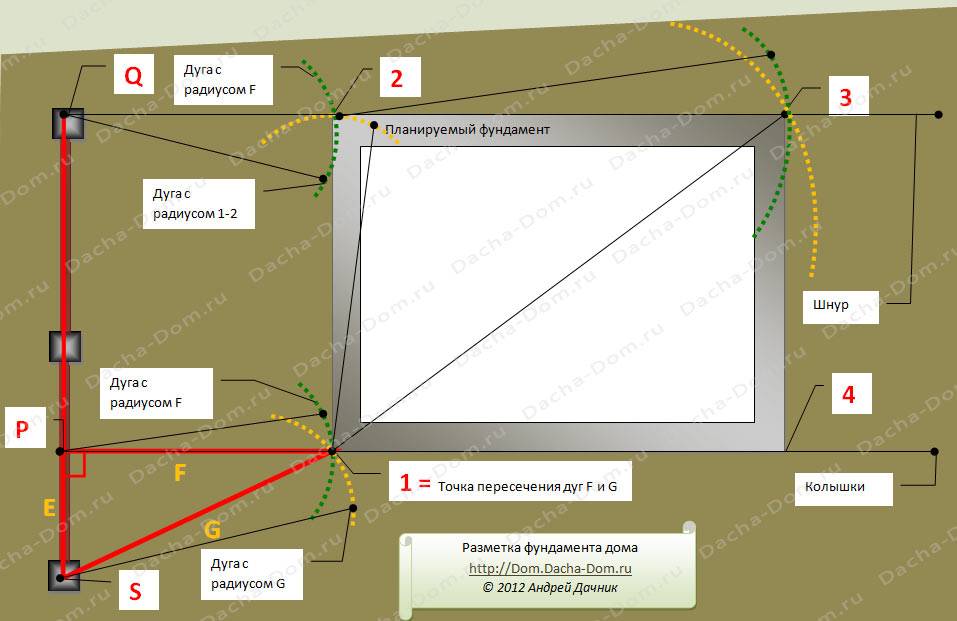

Как найти прямой угол при разметке фундамента – обустройство внешнего контура

Установку первого колышка проводят так, чтобы он располагался в том углу, который ближе всего к границе участка. В таком случае вероятность нарушения СНиПов минимальная. После этого параллельно фронтальному контуру или иному ориентиру откладывают отрезок, который и составляет длину фундамента. Внутрь площадки откладывают перпендикулярную протяжённость фундамента.

Пришёл черёд убедиться, что сформированный угол равняется 90 градусам. Сделать это можно лазерным нивелиром, а при его отсутствии использовать угольник, в том числе изготовленный своими руками, стороны которого имеют длину от 1 м. Если же и он отсутствует, углы фундамента проверяют посредством теоремы Пифагора или правила о египетском треугольнике. Суть едина – если стороны треугольника равны 3, 4 и 5, угол для меньших сторон обязательно будет в 90 градусов.

Практически это выглядит следующим образом – берут отрезок шнура в 12 м, делают отметку на нём через 3 м, потом через 4 м от первой метки, фиксируя первую колышками. Начало шнура крепят по одной из разметочных линий, 4-х метровую отметку на её перпендикуляре так, чтобы остаток шнура соединялся с исходной точкой. При отсутствии подобного, размеченный участок подлежит корректированию.

Разметку иных сторон проводят аналогичным образом. При условии, что фундамент имеет форму прямоугольника, для проверки правильности углов измеряют диагонали. Их равенство однозначно свидетельствует о прямоте углов. Если у основания более сложная форма, её мысленно делят на прямоугольные участки, проверяя диагонали в каждом из них по отдельности.

Разметка внутреннего контура и несущих стен

Осталось разобраться с разметкой фундамента по его внутренним границам. Толщина основания составляет, как правило, 40 см и именно такой размер откладывают от внешней границы, фиксируя его посредством колышков. Все предусмотренные планом внутренние несущие стены размечают в полностью аналогичном порядке, соединяя колышки шнурами и проверяя полученные фигуры на равенство диагоналей.

Для обеспечения максимально удобной фиксации шнура, вбивают по паре кольев, которые обозначают внутренний контур основы и её внешнюю сторону, располагая сверху дощечку с гвоздями на которые и будут впоследствии натягивать шнур.

Установку горизонтальных дощечек проводят на едином уровне, идентичном тому, который имеет высота фундамента в проекте

Важно придерживаться строгой горизонтальности отметок, поскольку они формируют плоскость основания и глубину обустраиваемой траншеи

Неправильная разметка и её последствия

Казалось бы, неправильно подготовленный и размеченный фундамент для дома с отклонением его от горизонтальной плоскости не будет иметь никаких особо значимых последствий. Но это не совсем так, даже незначительной помарки достаточно, чтобы не только существенно усложнить все последующие строительные работы, но и в некоторых ситуациях полностью свести на нет прилагаемые усилия.

Особенно актуально это в отношении кровли. Если углы построенного дома не будут иметь 90 градусов, ни о какой правильности установления обвязки и выставления стропил и речи идти не будет. Уложенное кровельное покрытие будет иметь косоугольный вид, проблемы будут с подгоном кровельных углов и монтажом водосточной системы. Если дом возводится из стеновых панелей, искажение углов сделает невозможным добротную стыковку панелей в отношении друг друга.

Как сделать разметку по принципу «египетского треугольника»

Египетским называют треугольник со сторонами 3,4 и 5 единиц. Треугольник с таким соотношением сторон является прямоугольным.

Взяв прямые и жесткие деревянные или металлические рейки, можно собрать прямоугольный треугольник со сторонами 3,4 и 5 метров. С его помощью размечают расположение внешних и внутренних стен дома с прямыми углами.

Однако такую большую конструкцию использовать сложно, а если сделать инструмент значительно меньше по размеру, возрастет погрешность результатов и придется корректировать разметку после проверки диагоналей.

Разметить фундаментное основание для дома своими руками помогут следующие советы:

• прежде чем приступать к разметке, проверьте, соблюдены ли отступы от красной линии и границ участка, предписанные в разрешительной документации на застройку;
• чтобы линии шнуров пролегали максимально точно, рекомендуется использовать колышки небольшого диаметра – идеально подходят обрезки арматурных стержней диаметром 10-12 мм, они легко входят в грунт и прочно держатся в нем;
• шнур требуется крепить в натяг, чтобы он не отклонялся из-за мешающейся высокой травы и т.п.;
• не следует убирать шнуры, пока не будет прокопана траншея, чтобы не потерять точность разметки;
• на этапе установки опалубки и после заливки бетона, либо при возведении опор под ростверк, проверяйте диагонали, чтобы возведенный дом имел прямые углы и прочно стоял на фундаментном основании.

Сделанный собственноручно фундамент будет равномерно распределять нагрузку на грунт при условии правильной разметки и соблюдения технологии монтажа.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

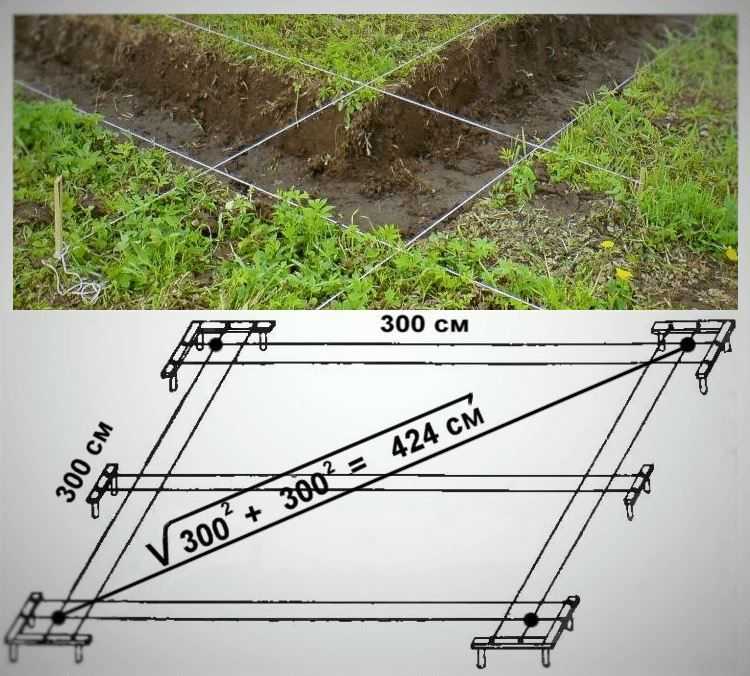

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Подготовительные мероприятия

Прежде чем разбираться, как разметить фундамент, завершите подготовку проекта строения с указанием особенностей его размещения на площадке. В проекте должны быть обязательно указаны особенности грунта и ландшафта на участке, а также соблюдены основные строительные нормы.

Выберите место для обустройства фундамента. Лучше, чтобы строительная площадка была максимально ровной: так вам будет проще и удобнее подводить необходимые инженерные коммуникации.

В соответствии с действующими строительными нормами дом должен быть расположен на расстоянии не менее 500 см от переднего забора. Минимально допустимое расстояние между домом и соседними участками составляет 300 см. Учитывайте эти требования при выполнении разметочных работ.

Наиболее сложной является разметка основания ленточного типа. С обустройством разметки плитного и столбчатого фундамента можно справиться без особых проблем. В целом же разметка оснований всех существующих типов выполняется по схожей схеме.

Технология разметки фундаментов различного типа

Технологически операция разметки для любого вида материалов связана с нанесением линий, ограничивающих будущую деталь и ее элементы. Относительно строительных работ основным «полотном» для этого служит поверхность земли. На ней необходимо каким-то образом нанести линии, ограничивающие наружные и внутренние границы фундамента под наружными стенами и несущими перегородками.

Основной способ, использующийся для решения данной задачи, заключается в монтаже на строительной площадке нескольких прочных деревянных или стальных колышков, соединенных определенным образом прочным шнуром достаточной толщины. Последний аспект важен не только для удобства работы, но и с целью соблюдения правил безопасности при выполнении грунтовых работ.

Разметка столбчатого фундамента

При строительстве небольших одноэтажных построек, а также некоторых элементов зданий, например, террас и веранд применяют столбчатый фундамент, который представляет собой отдельно стоящие опоры, оголовки которых (верхние торцы) выровнены в горизонтальной плоскости на определенной высоте от земли. Разметка данного типа оснований заключается в нанесении одной линии шнура на колышках по всему периметру строения. Дополнительно вдоль будущих стен с определенным шагом с помощью штыковой лопаты можно выкопать неглубокие ямки в местах монтажа опор.

Размечаем столбчатый фундамент

Выполняя разметку любого типа основания дома или строения важно правильно сделать прямой угол для фундамента. Для выполнения данной задачи используют как специализированный строительный инструмент, например, лазерный нивелир, так и применяют знание основ геометрии

Более подробно о том, как правильно рассчитать, выставить и проверить углы и диагональ фундамента тем или иным способом остановимся ниже.

Разметка ленточного фундамента

Гораздо чаще строители сталкиваются с проблемой разметки ленточного фундамента как наиболее распространенного типа.  В отличие от предыдущего типа, в данном случае не достаточно лишь одноконтурной разметки. Ее выполняют двумя параллельными шнурами, располагающимися по внешним и внутренним границам ленты.

Аналогичным образом размечают и внутренние перегородки дома. Иногда дополнительно выполняется разметка еще двумя параллельными шнурами, определяющими высоту установки опалубки под ленту. Таким образом, процесс требует высокой точности выполнения и ответственности.

Разметка плитного основания

Часто в качестве основания дома выбирается самый затратный с технологической и финансовой точки зрения плитный фундамент. Он незаменим на «неспокойных» пучинистых грунтах и позволяет воздвигать на них достаточно высокие массивные строения. В качестве котлована под плиту изготавливают небольшое углубление под всей площадью фундамента.

Размечаем плитный фундамент

Разметка данного типа основания схожа с разметкой столбчатого типа. В отличии от него аналогично с планировкой ленточного фундамента шнур можно натягивать непосредственно на уровне почвы по периметру котлована и на определенной высоте, определяющей высоту плиты. После подрезки грунта нижний контур разметки можно удалить.

Порядок выполнения работ

Определяют положение осей здания по знакам, оставленным геодезистами. Если их нет – выставляют такие знаки самостоятельно, руководствуясь собственным планом индивидуальной застройки. Важно! Если вы строите важный объект, который не относится к категории индивидуальной застройке, или следуете чужому проекту – следует обязательно приглашать геодезистов на разметку осей здания!
Вдоль будущих осей здания натягивают шнуры. Они должны идти от одной метки к другой.
Забивают деревянные или металлические столбы. Проще забивать их вначале по двум краям от каждого шнура, по 4 на каждую ось здания, а затем, если обноска сплошная – доставить ряд кольев до полного контура. Если ставят по полному контуру – вдоль рядов столбов также натягивают шнуры, чтобы они шли в одну линию. Положение столбов по вертикали контролируют при помощи строительного уровня или отвеса. Столбы должны отстоять от края котлована не меньше чем на 1 метр, при сыпучих грунтах – не меньше глубины котлована.
На столбах отмечают уровень будущей верхней доски. Используют нивелир, лазерный уровень, водяной уровень.
По отметкам прибивают верхнюю доску. Дополнительно проверяют её положение по строительному уровню каждую. Прибивают вначале в двух крайних точках, на столбах, затем – промежуточные. Можно прибивать с двух сторон столбов – это удобно при работе с длинными досками и сплошной обноской.
Проверяют положение обноски и расстояние до края котлована. Прибивают нижние доски и укосины.

Подробнее о правильной разбивке фундамента — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Источник

← Предыдущий пост

Основательный опорно-столбчатый фундамент

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I. Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.

Что представляет собой разбивка фундамента

Этот процесс, соответственно, проводится до начала рытья траншеи или котлована, предназначенных под основание дома. Габаритной осью здания принято называть условную линию, которая обычно проходит по центру или границам расположения конструктивных перекрытий или других элементов. К этим линиям привязывают размеры как несущих элементов строения, так и самого фундамента.

Чтобы сделать правильно разбивку осей, необходимо:

Ленточный фундамент в разрезе.

• определенное количество деревянных колышков или металлических брусков, длина которых должна быть не менее 1 м;
• деревянные дощечки;
• веревка или тонкая проволока;
• красная краска;
• куски красной ткани;
• молоток;
• гвозди;
• рулетка.

Чтобы вся работа по разбивке фундамента была правильно выполнена, согласно проектной документации требуется проверить на полное соответствие все углы обноски, потому что стены помещений пересекаются обычно под прямым углом. Если перекрытие будет проводиться с использованием стандартных элементов, то в этом случае необходимо точно перенести на основание все габаритные размеры осей. Для более точного измерения рекомендуется все обмеры проводить по 2 раза, причем с разных концов линии.

Негативные последствия неверной разметки

Проблематично будет не только возводить стены, но даже накрывать крышу. Если дом будет строиться из панелей, то неправильные углы не дадут возможности правильно стыковать стеновые панели между собой.

Когда углы постройки не имеют 90 градусов, достаточно сложно устанавливать обвязку и выставлять стропила. Любой кровельный материал будет уложен косоугольно. Кроме того, проблематично будет подгонять углы кровельного покрытия, а также монтировать систему водоотвода.

Чтобы правильно разметить место для фундамента, важно приготовить набор инструментов и следовать рекомендациям из этой статьи. Фундамент

Фундамент
