Размеры полотенцесушителя для ванной, оптимальные габариты устройства

Правила расположения

Водяные приспособления для сушки полотенец устанавливают недалеко от стояка ГВС или отопительной трубы, проходящей между этажами. На змеевике нельзя ставить запорные вентили, разрешается только кран Маевского для стравливания лишнего воздуха. Проверяют давление в водопроводной трубе, подсоединение не делают с применением «американок» с накидной гайкой и узкими фитингами.

Подключение электрических сушилок выполняют по двум схемам:

с проводкой открытого типа;
с закрытыми кабелями.

Второй метод безопаснее, т. к. кабель закрыт в защитных оболочках и в стене. Открытый вариант представлен проводом, который поверх стены тянется от розетки к приспособлению.

Особенности монтажа полотенцесушителей

Главным параметром полотенцесушителя является его размер. От него зависит отапливаемость помещения и количество размещаемых на изделии полотенец.

Размер полотенцесушителя выбирается исходя из площади ванной комнаты. В небольшом помещении не поместится большой полотенцесушитель, в просторном – в маленьком не будет смысла. Однако даже идеально подобранный размер полотенцесушителя имеет особенности размещения, связанные с типом подключения.

Водяной полотенцесушитель

Функционирование водяного полотенцесушителя зависит от центральной системы водоснабжения или отопления. Высоту и характер подключения полотенцесушителя необходимо рассчитывать, исходя из места расположения основных коммуникаций.

Подключение водяного полотенцесушителя может быть:

Боковым. Подводка к стояку с горячей водой слева или справа. При подключении не нарушает целостность оформления, поэтому может осуществляться после отделочных работ.

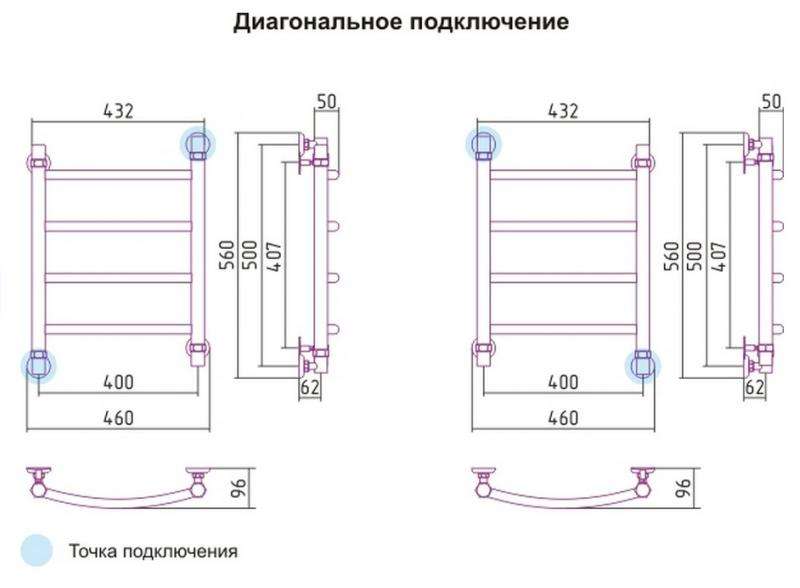

Диагональным. Обеспечивает хорошую циркуляцию воды в полотенцесушителе. Особенно актуально для систем со слабым напором.
Напольным. Актуально для просторных помещений, где на полу достаточно свободного пространства. Может использовать разборную систему подключения к основной трубе.

Электрический полотенцесушитель

Если Вы решили купить электрический полотенцесушитель – обратите внимание на технику безопасности при его подключении. Установка электрических моделей не требует вторжения в систему водоснабжения

Но зависимость от электричества накладывает свои нюансы. Место размещения электрического полотенцесушителя зависит от расположения влагозащищенной розетки

Установка электрических моделей не требует вторжения в систему водоснабжения. Но зависимость от электричества накладывает свои нюансы. Место размещения электрического полотенцесушителя зависит от расположения влагозащищенной розетки.

Полотенцесушитель: размеры, стандартный диаметр, ширина электрического

Полотенцесушитель для ванной выполняет две важные функции: обогревает помещение с повышенной влажностью (ванная комната), защищая его от появления плесени и болезнетворных грибков, и сушит бельё.

Обогреватель располагается на стене, поэтому занимает немного места. Широкое разнообразие форм и размеров помогает подобрать оборудование, подходящее к габаритам санузла. Чтобы сушитель вписался в помещение, выполнял свои функции, был безопасным, смотрелся не громоздко, рекомендуется учитывать его габариты при покупке.

Определить стандартные размеры полотенцесушителя для ванной комнаты

Стандартные обогреватели обладают диаметром 1″, 1¼ ″, и ¾ ″.

Характеристика моделей:

1″ — наружный диаметр — 32 мм. Внешний вид преимущественно классический: лесенка, сушки Ф-образной формы, фокстрот. Удобная и популярная конструкция.
1¼ ″ — наружный диаметр — 40 мм. Форма преимущественно П-образная. Производится реже, чем другие модели, из-за сложного и затратного производства.
¾ ″ — наружный диаметр — 25 мм. Форма М или П-образная.

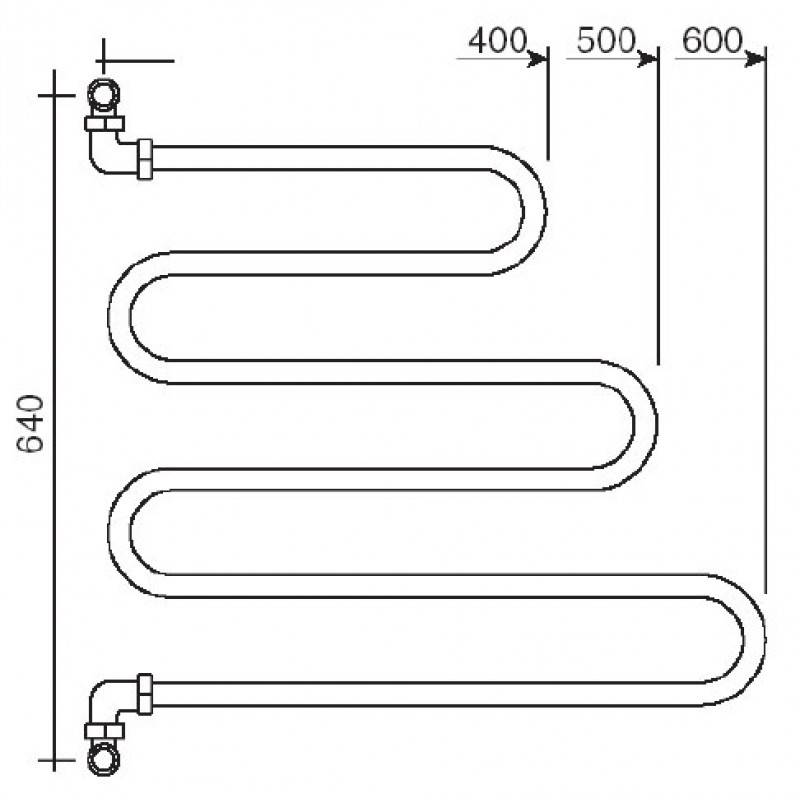

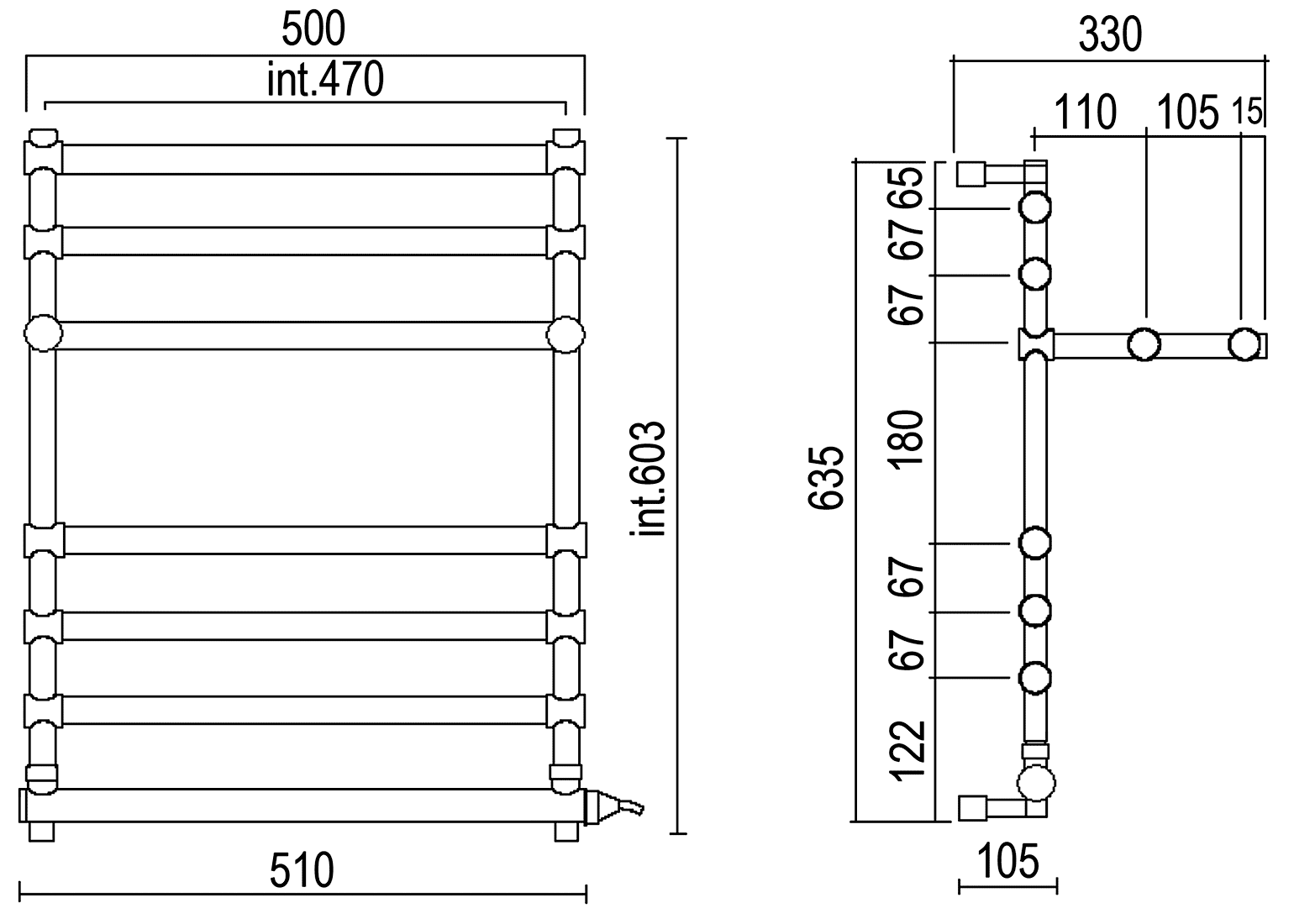

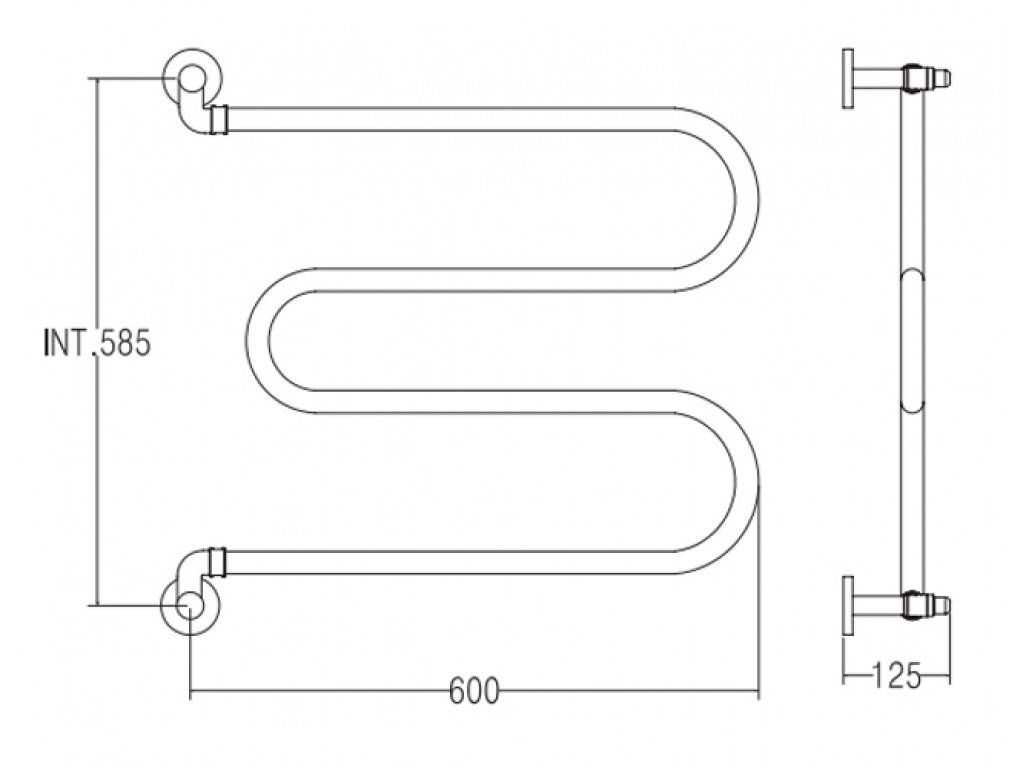

Габаритные размеры: как подобрать высоту и ширину

Параметры изделий (высота/ширина) в зависимости от формы (в сантиметрах):

М-образная: 50—60/40—80.
П-образная: 32/40—80.
Лесенка: 50—120/50—80.
Змейка: 32—60/40—80.

Справка! При выборе обогревателя того или иного размера, специалисты рекомендуют руководствоваться правилом: чем меньше объём помещения, тем миниатюрнее устанавливаемое оборудование. Например, для санузла площадью 4—6 м3 подойдёт сушитель 50/40 см, а для помещения 11—17 м3 — 120/60 см.

Какие бывают присоединительные размеры приборов из нержавеющей стали

При выборе сушителя учитываются присоединительные размеры сушителя или посадочный диаметр трубы, к которой планируется подключение. Для этого измеряют внешние параметры трубы с помощью линейки или рулетки.

Выбираем нужный вид по полученным измерениям:

½″ при наружном 1,9 см;
¾ ″ при 2,5 см;
1″ при 3,2 см;
1¼ ″ при 4 см.

Например, если полученное значение равно 3,2 см, то диаметр трубы 1″, и полотенцесушитель подбирается под это значение.

Фото 1. Устройства П-образного вида обладают диаметром 25 или 40 мм, М-образного — 25 мм, формы лесенка и фокстрот — 32 мм.

А также при покупке сушителя учитывается расстояние между центрами отводов стояка горячего водоснабжения, которое называется межосевым. Межосевое расстояние предназначено для подключения сушителя. Если в санузле уже есть разводка труб для подключения оборудования, то подбирается модель, подходящая под имеющуюся разводку.

Внимание! Запрещается ставить обогреватели меньшего диаметра на трубу большего, используя специальные переходники. Такая установка способна привести к аварии, так как свободный проток горячей воды по стояку ограничивается и существенно повышается давление в полотенцесушителе

Расположение водяного и электрического прибора по ГОСТу: расстояние от стены

Расстояние между стеной и изделием зависит прежде всего от диаметра труб сушителя. По ГОСТу оборудование устанавливается таким образом, чтобы до стены оставался промежуток от 3,5 до 5,5 см.

Например, при диаметре трубы 2,3 см во время монтажа изделия отступ от стены составит 3,5 см. Это минимальное расстояние, которое требуется для нормальной конвекции тёплого воздуха. При диаметре свыше 2,3 см отступать от стены рекомендуется на 5—5,5 см.

Эти условия соблюдаются при установке как водяного, так и электрического оборудования. А также при монтаже электрического устройства учитывается местоположение розетки: безопаснее располагать розетку не ближе, чем на расстоянии 0,7 м от любых труб и других сантехнических предметов.

Площадь обогрева, исходя из габаритов сушителя

При вычислении площади обогрева рекомендуется использовать таблицу, разработанную специалистами:

Высота/ширина, см	Объём обогреваемого помещения, м3
50/40	4,5—6
50/50	4,5—6
50/60	4,5—6
60/40	6—8
60/50	6—8
60/60	6—8
80/40	7,5—11
80/50	7,5—11
80/60	7,5—11
100/40	9,5—14
100/50	9,5—14
100/60	9,5—14
120/40	11—17
120/50	11—17
120/60	11—17

Определить стандартные размеры полотенцесушителя для ванной комнаты

Стандартные обогреватели обладают диаметром 1″, 1¼ ″, и ¾ ″.

1″ — наружный диаметр — 32 мм. Внешний вид преимущественно классический: лесенка, сушки Ф-образной формы, фокстрот. Удобная и популярная конструкция.
1¼ ″ — наружный диаметр — 40 мм. Форма преимущественно П-образная. Производится реже, чем другие модели, из-за сложного и затратного производства.
¾ ″ — наружный диаметр — 25 мм. Форма М или П-образная.

Габаритные размеры: как подобрать высоту и ширину

Параметры изделий (высота/ширина) в зависимости от формы (в сантиметрах):

М-образная: 50—60/40—80.
П-образная: 32/40—80.
Лесенка: 50—120/50—80.
Змейка: 32—60/40—80.

Какие бывают присоединительные размеры приборов из нержавеющей стали

Выбираем нужный вид по полученным измерениям:

½″ при наружном 1,9 см;
¾ ″ при 2,5 см;
1″ при 3,2 см;
1¼ ″ при 4 см.

Уровень розеток для подключения

Монтаж розеток для подключения электрических полотенцесушителей также осуществляется согласно регламентированным требованиям. И прежде всего установленные правила предполагают защиту человека. При эксплуатации пользователь ни в коем случае не должен получить удар током. Что касается монтажа розеток, их должны устанавливать специалисты. Ну а те, помимо ГОСТа и СНиПа, руководствуются еще одним правилом, а именно: «чем выше розетка, тем безопаснее».

Идеальный уровень розетки для змеевика составляет 60 см. Такого расстояния хватит, чтобы подключить оборудование и исключить возможность замыкания при случайном прорыве трубы полотенцесушителя.

Важно, чтобы установкой электрического, сантехнического и вспомогательного оборудования занимались профессионалы, иначе избежать проблем не удастся

Способы соединения

В зависимости от типа фурнитуры существуют следующие способы и варианты крепления.

Резьбовой метод. Самый распространенный тип соединения. Главное преимущество — несложный процесс нарезания резьбы. Любой производитель может изготовить собственное резьбовое соединение. К недостаткам относятся не очень хорошая герметичность и подверженность металла коррозии при высоких температурах. Но винтовой метод считается классическим.
Вариант сжатия. Для крепления используется компрессионное кольцо, которое крепится к трубе с помощью фитинга. Преимущество этого метода заключается в том, что его можно использовать с трубами из любых материалов. Метод практичен с точки зрения доступности. Недостатком этого метода является его низкая надежность.
Техника компрессии. Он отличается от компрессионного метода тем, что все необходимое должно быть собрано с помощью пресс-фитингов. Недостатком является необходимость в дополнительном оборудовании. Однако надежность выше, чем при использовании техники сжатия.
Капиллярная сварка. Он используется только при монтаже металлических труб. Затем между трубой и фитингом натягивается проволока. При нагревании он расширяется и заполняет зазор между крепежными элементами. Это наиболее сбалансированный и долговечный метод крепления. Но непрофессионалу очень трудно применять его.
Самоудерживающаяся арматура. Они оснащены специальными втулками на внутренней стороне. Когда трубки соединены, крепление осуществляется большим количеством зубов. Этот тип крепления считается очень надежным и качественным. Такое решение легко монтируется и демонтируется. Его преимуществом будет высокая скорость формирования.

Как затянуть соединения для полотенцесушителя, смотрите в видео ниже.

Варианты расположения

Когда жители квартир делают ремонт, часто встает вопрос: где повесить полотенцесушитель в ванной. Однозначно ответить на него нельзя, каждый сам выбирает удобное положение.

Если врезать водяной вариант устройства в систему отопления или водоснабжения, то нужно ориентироваться на трубы. Обычно они расположены друг напротив друга. Чаще всего рядом с трубами водоснабжения находятся ванна и раковина. Над ними вешать сушилку для полотенец не очень удобно, но некоторые так делают.

Если приходится подключать водяной сушитель к трубам отопления, то обычно это делают напротив ванны. Самое удобное расположение полотенец – над стиральной машинкой. Именно так он и расположен в большинстве современных квартир.

Одним из самых неудачных вариантов расположения будет монтаж устройства над унитазом в совмещенном санузле

Минус очевиден: от неосторожного движения полотенца могут соскользнуть в унитаз

Другим неудачным местом станет пространство над ванной. Брызги воды будут лететь на полотенца, и конструкция не сможет полноценно выполнять свои функции.

Виды полотенцесушителей

Оборудование, установленное в ванной комнате, служит для сушки полотенец, создания необходимой температуры. Оно же предотвращает образования плесени, появления посторонних запахов и называется полотенцесушителем. Очень ответственный узел, который должен создавать в сыром помещении нормальную влажность. Стандартное оборудование рассчитано на площадь 5 квадратных метров. Правильная установка полотенцесушителя создаёт необходимый микроклимат. Об установке этого оборудования идёт речь в данной статье. В больших ванных комнатах используется другой тип обогревателей.

Правила установки полотенцесушителя предписывают нормы монтажа этого узла сантехники. Существует схема включения в систему горячей воды. Другой будет обвязка при включении в систему отопления. Используются электрические подогреватели, которые не подключаются к водным системам, работают автономно.

Производится установка полотенцесушителей по СНиП 2.04.01.85, соединение приёмника с системой горячего водоснабжения. Инструкция по монтажу оборудования отражает все нормы и правила установки полотенцесушителя по СНиПам. Исполнение этого закона монтажников исключает аварии на опасном узле горячей воды.

Как определиться с размерами изделия?

Размер полотенцесушителя играет решающее значение в выборе оборудования

Если неправильно рассчитать габариты, это затруднит монтаж и не позволит приобрести оборудование, которое будет полностью справляться с возложенными на него функциями.Специалисты советуют принимать во внимание температуру теплоносителя в системе. Она обычно составляет 70 градусов

Такая технология предполагает, что соотношение площади полотенцесушителя к площади ванной комнаты составляет 2,5 кубических метра/100 Вт. Кроме того, обязательно определяют место установки и прибавляют по 10 сантиметров с каждой стороны.

Дополнительная информация для самостоятельных монтажников

Иногда неопытные мастера совершают ошибки и эти упущения приводят к тому, что полотенцесушитель остается холодным несмотря на исправную работу системы горячего водоснабжения, а вся проблема в неправильном подключение.

Чтобы этого не случилось нужно обращать внимание на правильные и точные схемы подключения, особенно это касается электрических и комбинированных приборов для сушки полотенца. Подвод воды к водяным и комбинированным сушилкам для полотенец может быть:

Подвод воды к водяным и комбинированным сушилкам для полотенец может быть:

боковым (оба патрубки направлены либо вправо, либо влево)
вертикальным (верхний патрубок направлен вверх, нижний — вниз)
нижним (оба патрубки направлены вниз).

В домах с центральным отоплением все разведения в ванной комнате сначала сделаны под водяной полотенцесушитель. Для того чтобы поставить сушилку-лесенку, нужно будет проводить работы по перемещению труб.

А также, водяной должен быть оборудован в верхней части воздушным краном (краном Маевского), который нужен для удаления воздуха в трубе. Если этим пренебречь, может возникнуть воздушная пробка и полотенцесушитель не сможет работать на всю доступную мощность.

Основные размеры полотенцесушителя для ванной

Современные производители сантехнических приборов предлагают огромное количество различных видов конструкций. Они отличаются не только формами, но и диаметром:

¾” — у таких изделий наружный диаметр равен 2,5 см, причем обычно они выпускаются в П или М образной форме;
1¼” — данные конструкции имеют внешний диаметр в 4 см. Они чаще всего имеют П образную форму, причем встречаются в ограниченном количестве в нескольких магазинах. Дело в том, что в процессе производства требуется пользоваться трубой большого диаметра, что считается затруднительным для многих производственных компаний;
1” — внешний диаметр равняется 3,2 см. Данные конструкции считаются наиболее распространенными и часто устанавливаемыми в ванной комнате. Они имеют классический внешний вид, причем они могут быть представлены лесенками или сушками Ф образной формы, а также нередко встречаются фокстроты.

Формы

Нередко для определения нужных габаритов используется специальная технология. Например, если в системе теплоноситель имеет температуру в 70 градусов, то соотношение площади ванной комнаты к площади самого сантехнического прибора будет равно 2,5 м3 к 100 Вт.

Дополнительно учитывается размещение подключения. Как только будет определено оптимальное место для установки оборудования, необходимо прибавить с каждой стороны по 10 см для запаса.

Габаритные

В процессе выбора прибора непременно учитывается, какой формой он обладает. Современные производители предлагают изделия различных габаритов, причем от них зависит эффективность оборудования, а также привлекательность помещения, где оно устанавливается.

Наиболее популярны разновидности:

п образные считаются наиболее компактными, причем именно они чаще всего выбираются застройщиками в процессе возведения многоквартирных домов, а высота обычно равна 32 см при ширине от 40 до 80 см;
лесенки отличаются наиболее большими габаритами, поэтому и стоимость их высока, а высота варьируется от 50 до 120 см при ширине от 50 до 80 см;
м образные имеют необычный и привлекательный внешний вид, причем их высота варьируется от 50 до 60 см, а ширина от 40 до 80 см;
фокстроты так же считаются интересным выбором для любой ванной, причем высота варьируется от 32 до 60 см, а ширина от 40 до 80 см.

Выбор конкретного варианта зависит от предпочтений самих владельцев жилой недвижимости.

Присоединительные

При выборе габаритов изделия учитываются присоединительные размеры. На современном рынке продаются изделия с диаметром:

½″ при внешнем 1,9 см;
¾″ при наружном 2,5 см;
1″ при внешнем 3,2 см;
1 1/4″ при наружном 4 см.

Данные факторы являются важными для грамотной установки, поэтому если планируется выполнять работу своими руками, то они непременно учитываются в процессе покупки сантехнического прибора.

Как крепится змеевик

Установка полотенцесушителя пошагово всеми фитингами происходит следующим образом.

На рабочую стену наносят разметку для того, чтобы ровно установить кронштейны.
По разметке подготавливаются отверстия под дюбеля.
Следующим этапом все кронштейны крепятся к сушке, а потом прикручиваются к рабочей зоне с помощью шурупов.
Заключительным этапом становится подсоединение устройства к необходимым вентилям с помощью фитингов. Все соединения обязательно уплотняются льняной подмоткой.

Если вы делаете установку полотенцесушителя в ванной своими руками, то стоит учитывать, что могут быть использованы прямые и угловые фитинги, в зависимости от того, какой тип подключения применяется в данном случае.
