Размеры гаражных ворот: минимальные, оптимальные

Виды и особенности

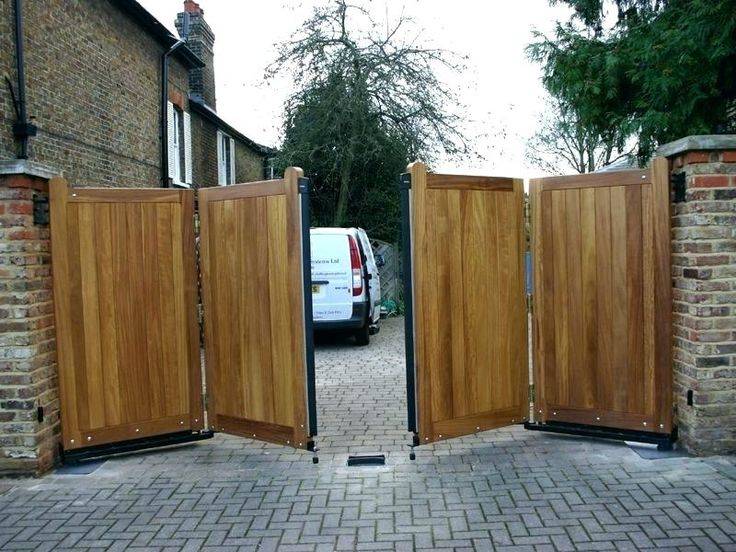

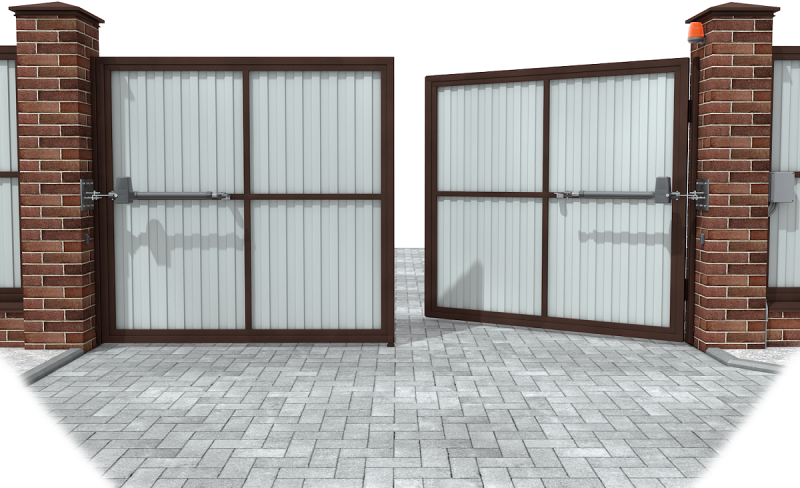

Начнем с классики, которая не устареет еще очень долго – старые добрые распашные ворота, которые можно увидеть в ближайшем гаражном кооперативе. Их главным достоинством выступает простота: никаких электро- и гидроприводов, сложной автоматики и датчиков, лишь рама, две створки, крепкие петли, калитка и замок.

Сделать их самостоятельно не слишком сложно, к тому же помимо металла для их изготовления можно взять пластик или дерево. Недостатком таких ворот является то, что им нужно немало пространства для открытия. А зимой это пространство нужно еще регулярно очищать от снега, иначе створки не открыть.

Читайте здесь о том, как сделать своими руками деревянные распашные ворота в гараж.

СПРАВКА: Процесс открытия, может быть достаточно тяжелым, если ворота выполнены из толстых стальных листов.

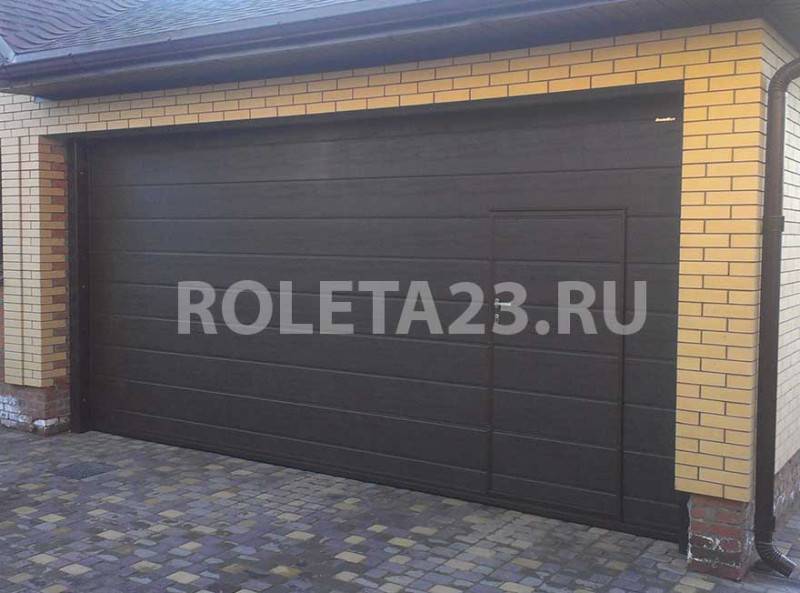

Альтернативой могут стать секционные и рулонные ворота. В первом случае они состоят из набора секций, который могут сгибаться в местах соединения друг с другом, и электроприводов. Последние, приводясь в действие по сигналу от пульта, тянут секции вверх. Они стягиваются под потолком, ворота открываются, можно заезжать.

По похожему принципу построены рулонные ворота, но здесь секции меньше по размеру, и они при подъеме складываются в компактный рулон над потолком гаража.

Преимущества обеих типов конструкций схожи – возможность управления с дистанционного пульта, большой выбор типов покрытия, отсутствие необходимости в свободном пространстве по сторонам от гаража, доступная цена. Из минусов – такие ворота сложно сделать самостоятельно.

Промежуточным вариантом между распашными и секционными воротами выступают подъемно-поворотные. Принцип их работы понятен из названия – при подъеме цельная панель переворачивается из вертикального положения в горизонтальное положение и останавливается под потолком.

Этот тип ворот выгодно выделяется тем, что он легче распашных, сравнительно прост в монтаже и здесь можно применить как ручной привод, так и электрический. Сделать их не так уж и сложно, поэтому если есть желание – дерзайте!

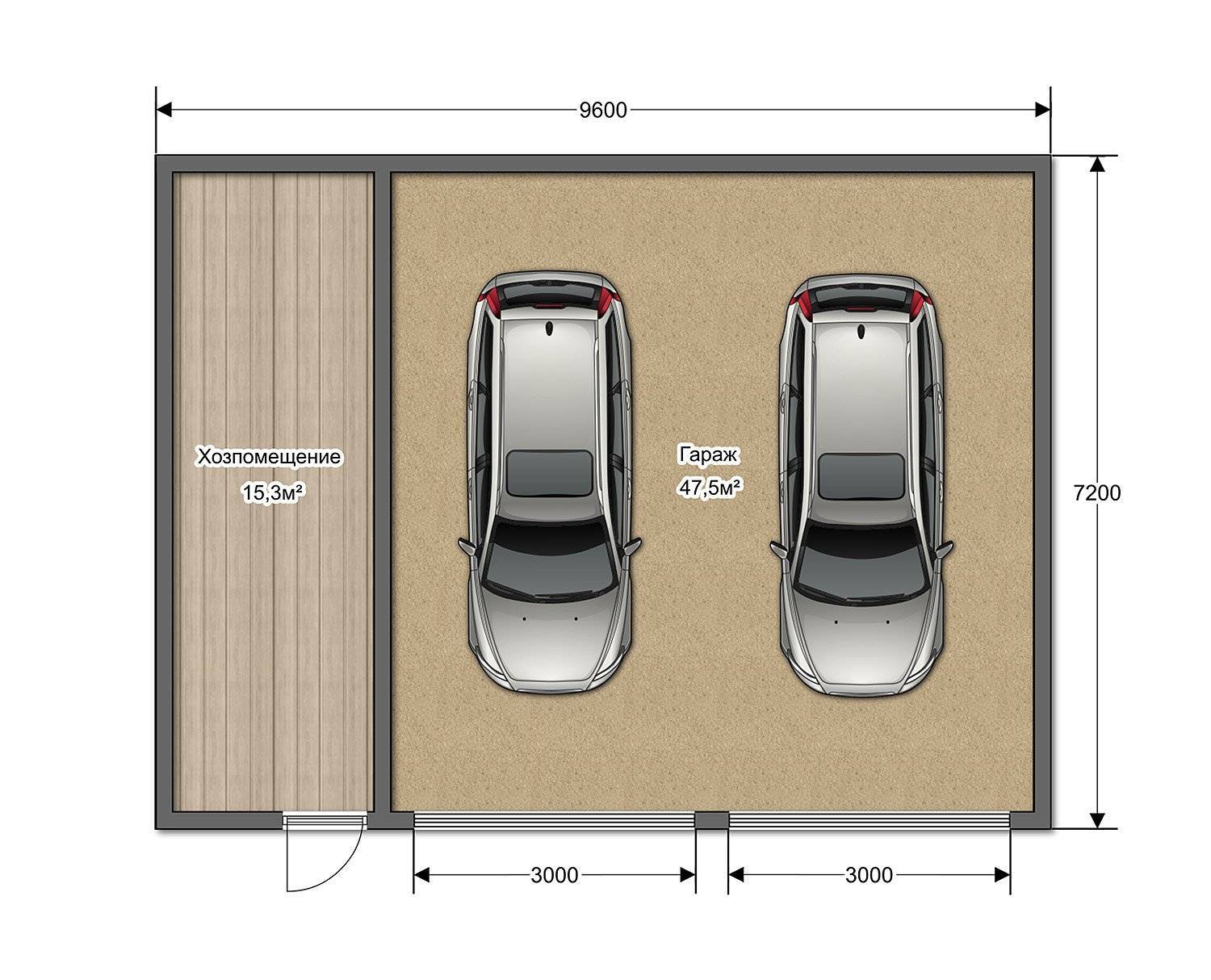

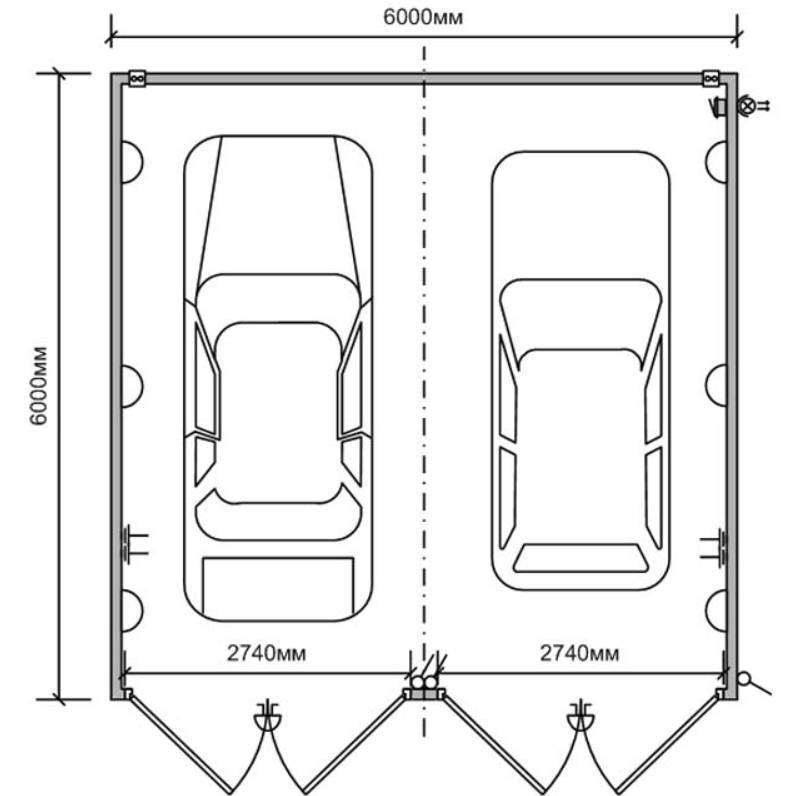

Размер гаража на две машины с двумя воротами:

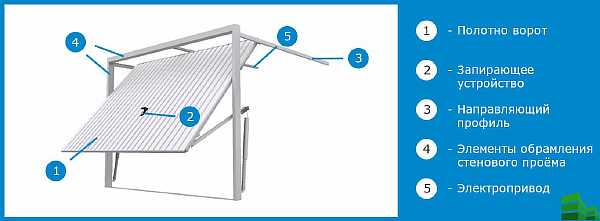

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Возникающие трудности

При постройке гаража необходимо учесть ряд потенциальных ошибок, которые могут привести даже к разрушению постройки, не говоря уже о неудобствах в эксплуатации.

Первая проблема — неправильный монтаж ворот. Дело не только в размерах, но и в необходимости их укрепления.
Второй момент — неправильная ширина швов кирпичной кладки. Не допускают, чтобы она была меньше 10 сантиметров.
Третий момент — отсутствие отдельного входа в хозяйственный блок. Автовладельцы часто не понимают, насколько удобнее его наличие.

Учет этих и других нюансов сделает пользование новеньким гаражом намного комфортнее.

Какими должны быть размеры ворот под ГАЗель

Если с легковыми автомобилями все более-менее ясно, то с размерами для ГАЗели определиться бывает непросто. Это связано с тем, что малотоннажные автомобили этой серии имеют разные габариты. Так, высота ГАЗели может варьироваться от 1,6 до 2 м в зависимости от типа тента (низкий, высокий). Поэтому подбирать ворота под ГАЗель необходимо, опираясь на тип автомобиля.

При этом, въезд для ГАЗели должен быть на 15-20 см больше транспортного средства со всех сторон.

Стоит также учитывать расположение гаража, высоту пола в постройке, подъезда. При въезде под наклоном ГАЗель может задевать проем или вовсе не входить в него. В этом случае проем нужно будет увеличивать. Поэтому специалисты рекомендуют брать высоту с запасом.

Так, согласно стандартам, высота ворот для ГАЗели должна быть:

Не меньше 2,7 м для стандартной модели;
Не меньше 3 м для модели с высоким тентом.

Ширина проема должна быть в районе 3 м. Ведь ширина автомобилей, по боковым зеркалам, может варьироваться от 1,9 до 2,3 м. Некоторые специалисты советуют брать ворота с шириной в 3,5-4 м. Такое решение сделает заезд более удобным

Особенно это важно для водителей, которые пересели на малотоннажные ГАЗели с легковых авто

Выбор места для строительства

Прежде чем начать проектировать гараж на две машины, необходимо определиться с его местоположением на загородном участке. Потребуется учесть следующие факторы:

Подъездные пути. Они должны быть устроены так, чтобы при парковке автомобиль не мешал, в том числе при одновременном и поочередном въезде внутрь двух машин сразу.
Место для распахивания створок. Если ворота в гаражное строение будут распашными, необходимо предусмотреть, чтобы они не задевали другие конструкции и не занимали много места.
Рельеф, наклон почвы. Эти моменты важны при выборе системы фундамента и расчете затрат на материалы.
Глубина подземных вод. Данный фактор необходимо знать, чтобы избежать риска подтопления здания в весеннее половодье.
Наличие коммуникаций под землей. Если под выбранным местом пролегают, например, канализационные трубы, придется усиливать фундамент, при этом обустроить ремонтную яму при необходимости не удастся, поэтому лучше выбрать другой участок для строительства.
Удаленность других объектов – дома, огорода, хозпостроек, источника водоснабжения.

После выбора места можно обозначить будущее строение на плане участка.

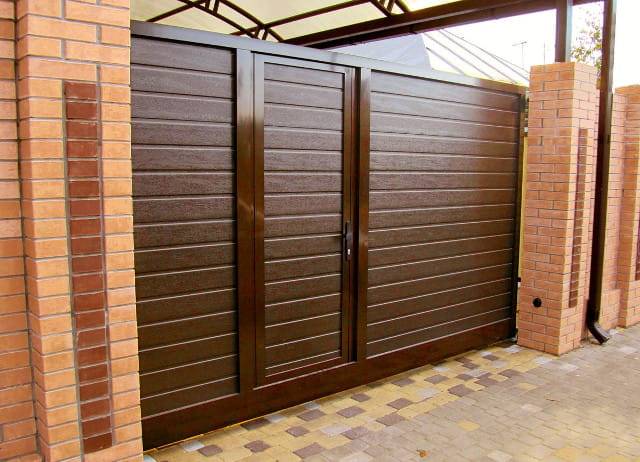

Калитка

Кроме доступа на территорию участка для транспорта, нужно продумать установку калитки для прохода человека. При этом учесть, что в ее проем люди должны проходить без труда с ручной кладью или заносить габаритные вещи, например, бытовую технику. Ширины в 1 метр достаточно. Проектируя ворота для въезда на участок, нужно внести в расчеты этот дополнительный метр.

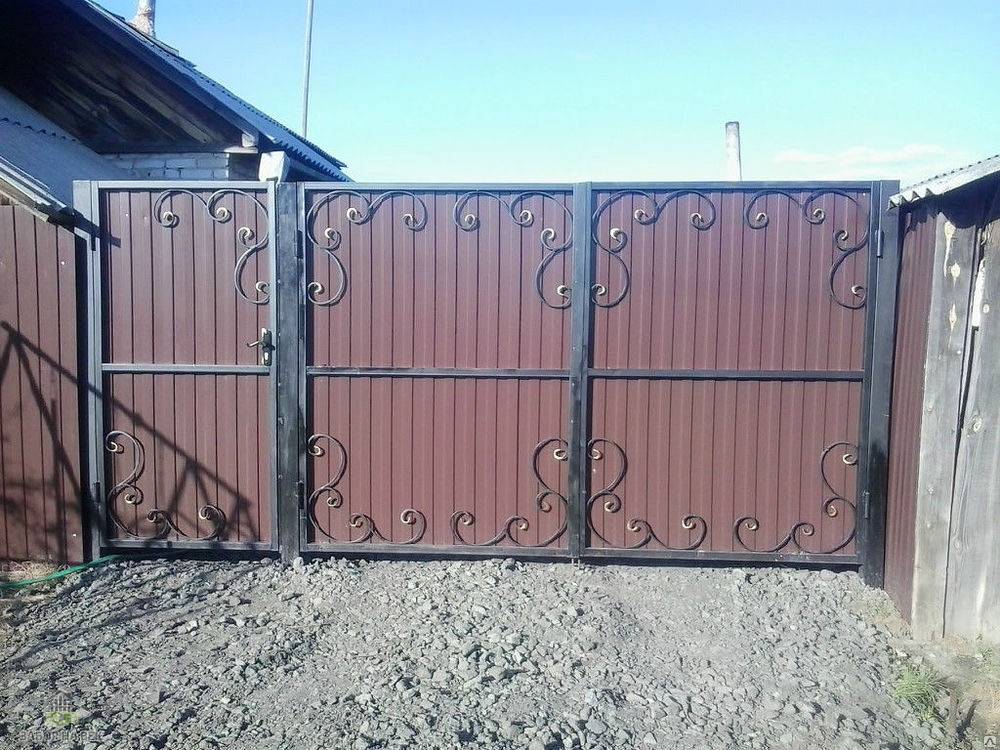

Калитка может устанавливаться отдельно от створок входной группы, а также располагаться в самой створке.

Второй вариант экономит место. Однако если в загородном доме будут жить пожилые люди, им будет сложно пробираться через порог, неизбежно возникающий при создании подобной конструкции.

При расчете размеров входной группы с отдельной калиткой обязательно учитывается ширина стоек/опор, к которым дверь будет крепиться, и зазоров.

Размер калитки зависит также от материала, из которого она изготовлена. Не стоит делать слишком габаритной дверь из листового металла. Она получится слишком тяжелой, со временем произойдет небольшой перекос по петлям, створка будет задевать о раму, перестанет закрываться. Придется нанимать сварщика, переваривать петли. Достаточная ширина для металлической калитки — 80-90 см.

Другое дело, профильный лист. Из такого материала можно сделать калитку шириной 1-1,3 метра. При этом она, в отличие от изготовленной из листового металла, не будет такой громоздкой.

Высота калитки должна соответствовать росту человека, обычно составляет 1,8-2,3 м.

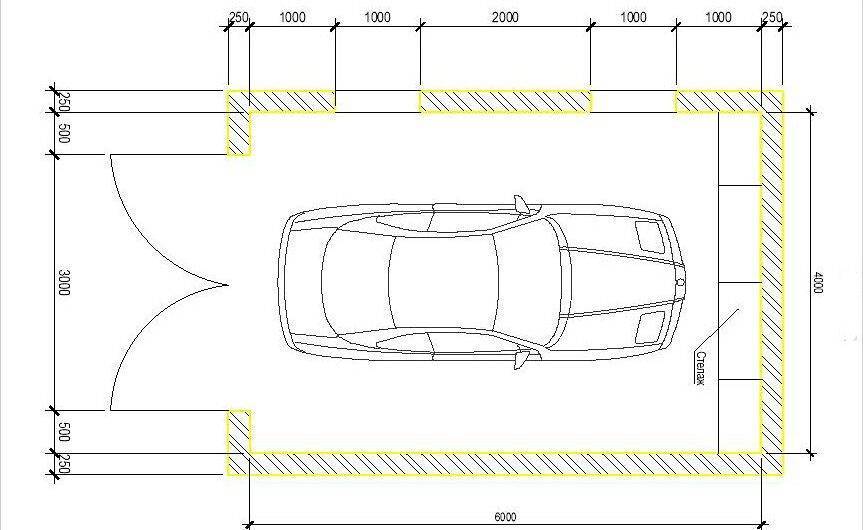

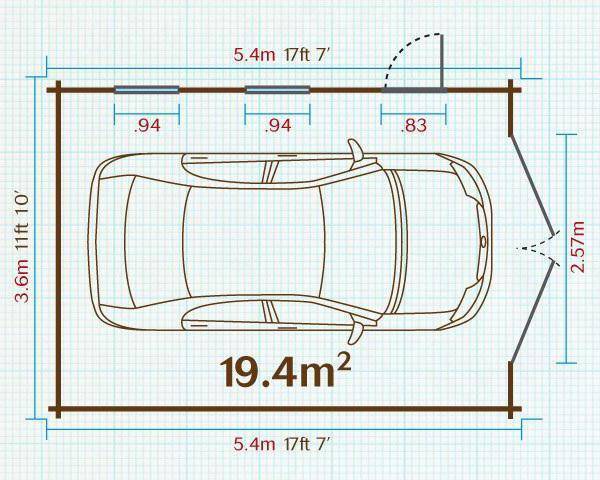

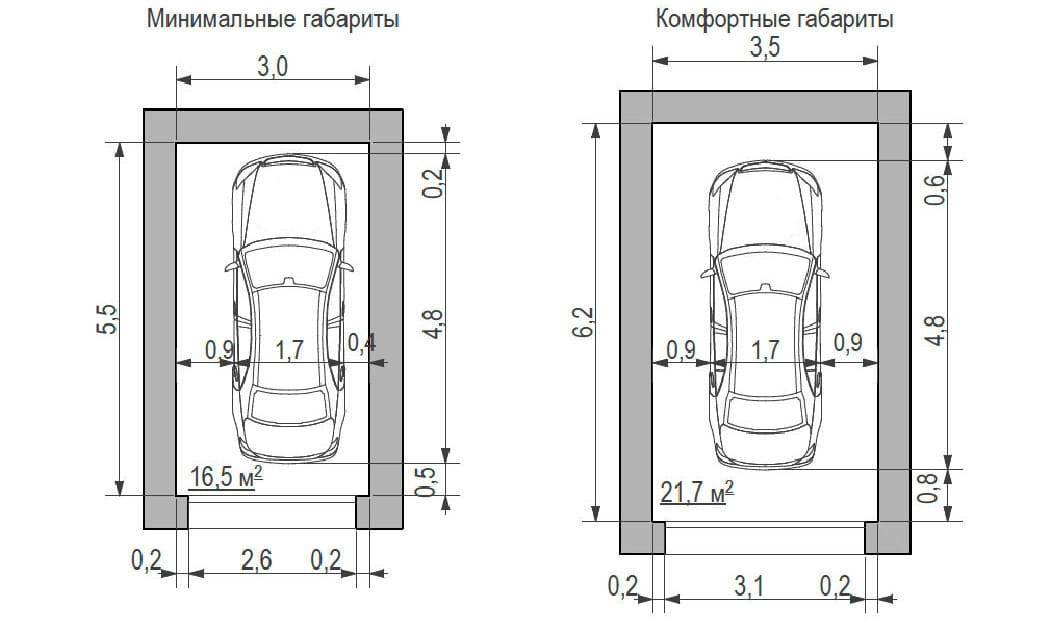

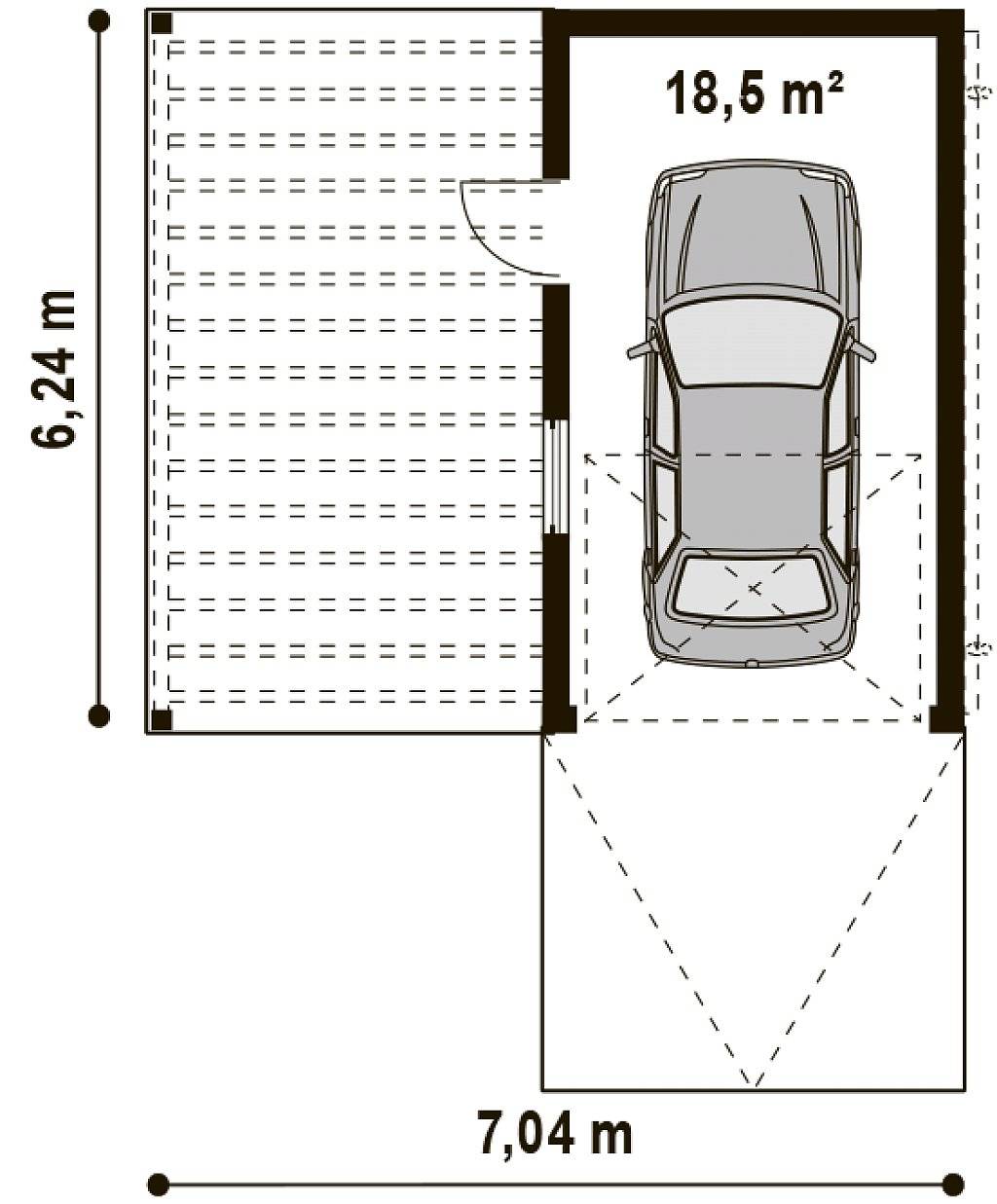

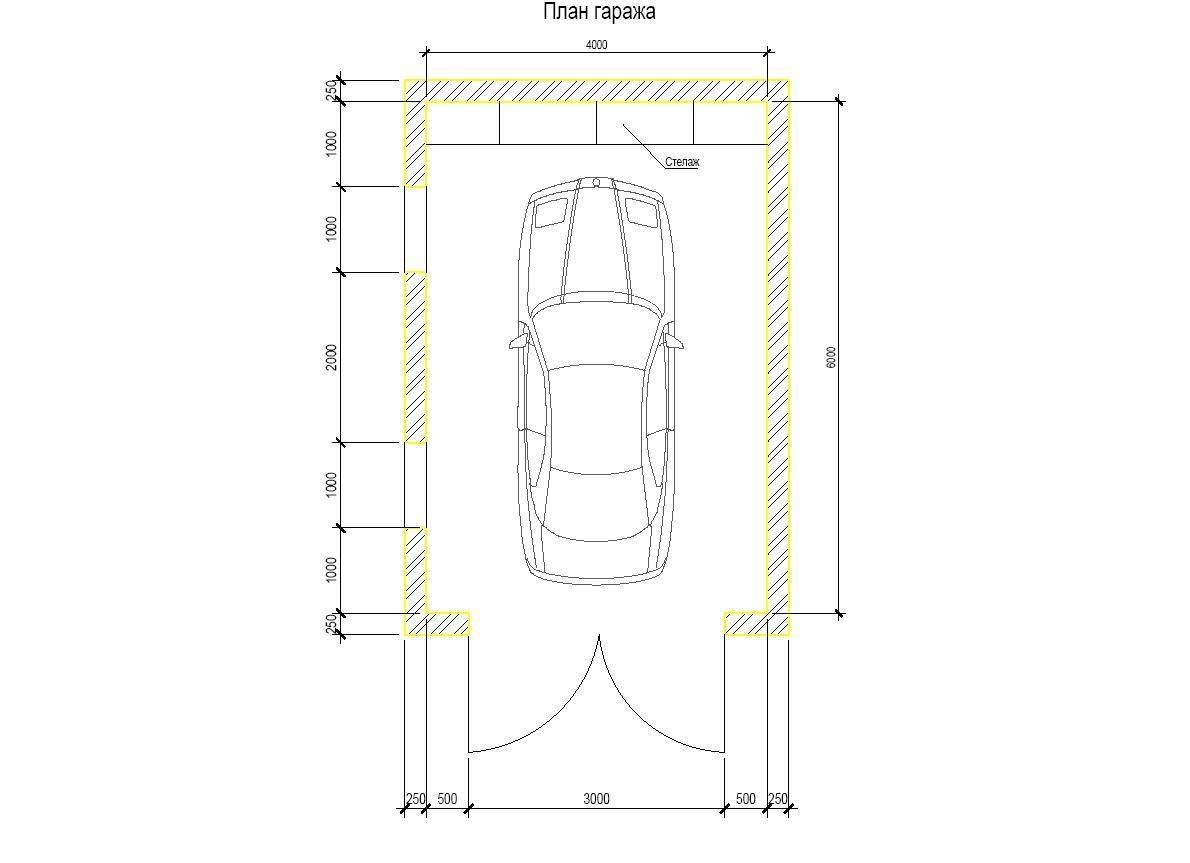

Оптимальные размеры гаража на 1 машину

Существует ряд стандартных требований к размерам гаража, которые были установлены московским научно-исследовательским институтом «ЦНИИпромзданий» и опубликованы в специальном пособии под названием «Гаражи-стоянки для легковых автомобилей, принадлежащих гражданам». При создании пособия научными сотрудниками были использованы более 30 различных нормативных документов. В этой статье будет рассмотрено решение задачи, как подобрать оптимальные размеры гаража, с учётом всех рекомендаций названного выше пособия.

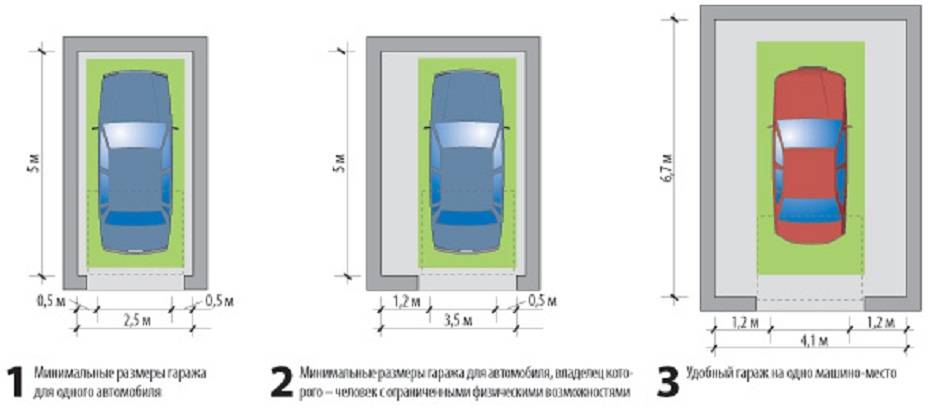

Как выбрать ширину и длину?

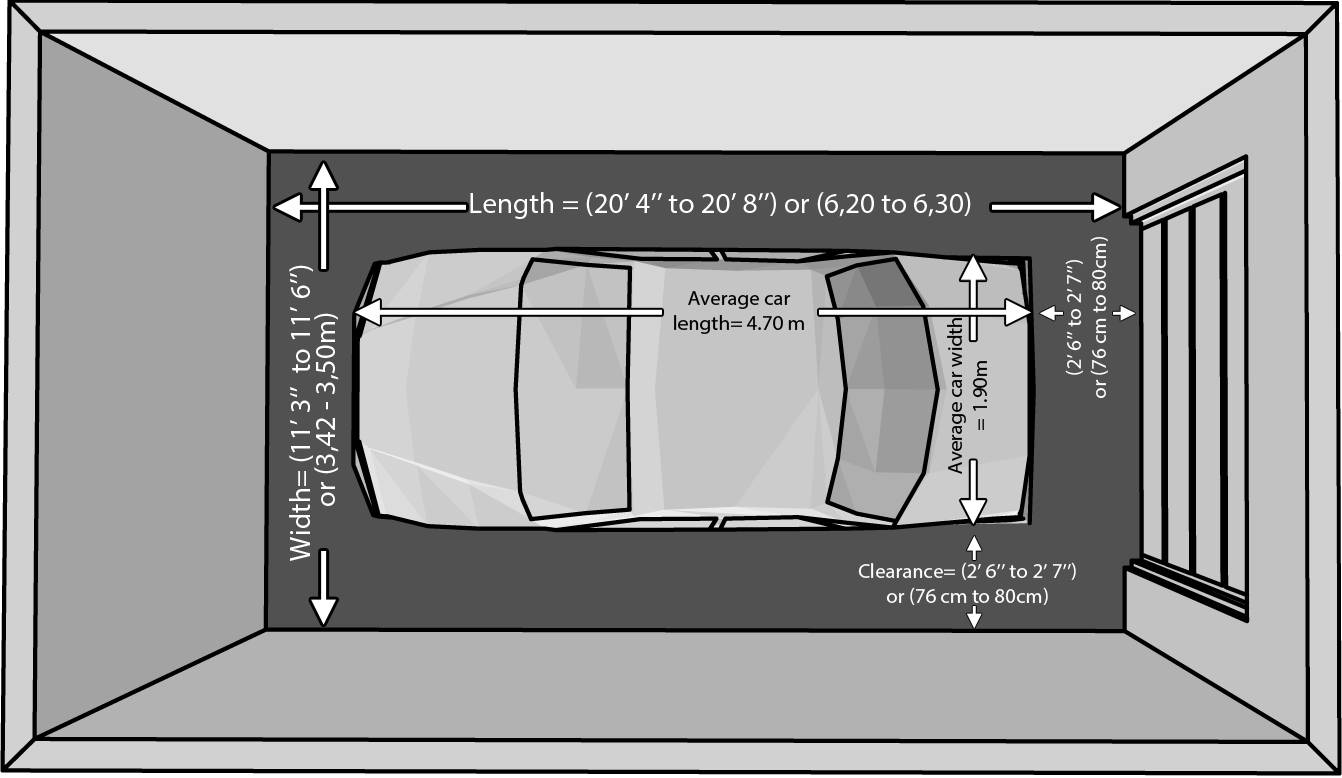

Оптимальный размер гаража — это, в первую очередь, ширина и длина строения, выбранная исходя из размеров конкретной машины, которая будет ставиться в такой гараж. Проведенные исследования показывают, что стандартные минимальные расстояния от внутренней поверхности стен строения до автомобиля, установленного в гараже, не должны быть меньше 50 см с каждой стороны.

Таким образом можно сказать, что минимальная ширина гаража — это ширина машины плюс 1 метр (по 0.5 метра слева и справа), а минимальная длина гаража — это длина авто плюс 1 метр (по полметра спереди и сзади кузова). Габариты частных легковых автомобилей условно разделены на три группы: малые, средние и джипи. Каждый тип кузова имеет свои параметры, и для усредненных значений каждой группы была создана специальная таблица минимальных размеров гаражей.

Очевидно, что постройку с минимальными размерами никак нельзя назвать оптимальной, так как кроме автомобиля в гараже, как правило, размещаются ещё какие-то инструменты или бытовые вещи. Для всего этого следует предусмотреть специальные стеллажи или полки. Если гараж планируется использовать как рабочее помещение с возможностью выполнения ремонтных работ или просто как мастерскую, тогда скорее всего понадобится установить стол, который займет не менее 0,5 метра от стены.

Для того, чтобы с расчетом на перспективу построить гараж оптимальных габаритов, следует добавить по полметра у каждой из стен к минимальным размерам, определенным с учётом указанных выше норм. Эти расстояния пригодятся для установки рабочего стола и другой мебели, в которой будет храниться инструмент и строительные материалы либо запас топлива и сменная сезонная резина.

Какая высота гаража будет лучше?

Высота гаража имеет два важных показателя — это высота от пола до верхней грани коробки гаражных ворот и высота потолков. Что касается гаражных ворот, то подробно про их оптимальные габариты можно почитать здесь, а если коротко, то нормативный отступ рассчитывается от верха крыши автомобиля, для которого строится гараж. Этот показатель составляет 20 см.

Выбирая высоту потолков, нужно отталкиваться от роста наиболее высокого человека в семье из тех, кто будет пользоваться гаражом. Комфортное нахождение в любом помещении требует расстояния до потолков не менее 40 см над головой. При этом, если семейное авто имеет высоту 2 метра, то только коробка ворот будет 2,2 метра, и потолки в этом случае изготавливаются минимум на 10-20 см выше.

Грамотное проектирование с учётом перспективы

В перспективе существует вероятность, что будет куплен автомобиль больших габаритов, чем есть сейчас. Поэтому лучше всего при расчетах отталкиваться от минимальных табличных данных для группы автомобилей «Джипы». Гараж строится с расчётом на долгие годы эксплуатации, поэтому здесь не лишним станет планирование всех расстояний с хорошим запасом.

Внимательно следите за тем, чтобы также правильно учесть толщину стен будущей постройки. Все указанные стандартные размеры — это расстояния от внутреннего отделочного слоя постройки. Так что заранее планируйте, какой толщины будут стены, потребуется ли утепление и какая толщина будет у финишного внутреннего слоя.

Помните также, что гараж может стать не только местом хранения автомобиля, но и постройкой с дополнительными техническими помещениями. На схеме выше можно видеть пример того, как выглядит специально спроектированный гараж с несколькими подсобными помещениями для удобного хранения вещей, которым нет места в доме.

Правильная высота для джипа

Немалое значение, при строительстве гаража, имеет и высота въезда. Так, стандартная равняется 250 см. Но, следует учитывать, что она подойдет не для всех автомобилей. Так, например, минимальная высота гаража для микроавтобуса должна равняться трем метрам, для фуры – пяти. В производственных помещениях и профессиональных СТО она может достигать 6 метров.

Оптимальный размер гаражного въезда для легкового авто или джипа по высоте равняется 2 м.

Такое решение позволит сократить расходы на строительство. При этом, машина сможет беспрепятственно заезжать в гараж даже с багажником на крыше. Для того, чтобы получить оптимальную высоту под ваш автомобиль, необходимо к его высоте прибавить 300 мм.

Так, например, минимальная высота ворот должна быть:

180 см для владельцев легковых автомобилей;
230 см для владельцев джипов;
240 см для владельцев микроавтобусов.

Лучше делать с запасом, ведь увеличить ее будет достаточно сложно, в некоторых случаях – невозможно. При этом, следует ориентироваться на стандартные размеры. Так вы сможете легко подобрать качественные и доступные створки. Кроме того, стандартный гараж можно будет использовать даже после того, как вы поменяете транспортное средство на другое, с отличными габаритами. Продать стандартный гараж, при необходимости, будет легче.

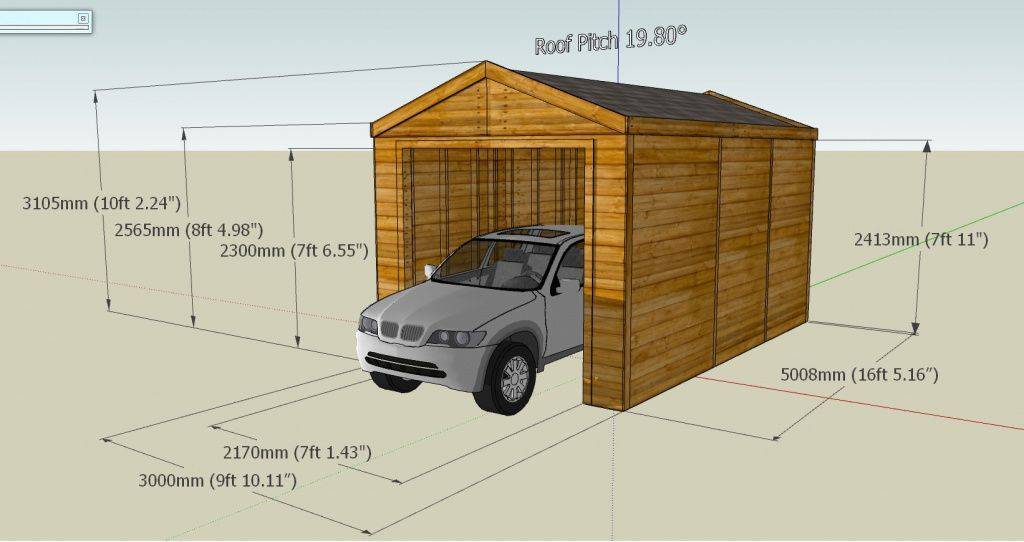

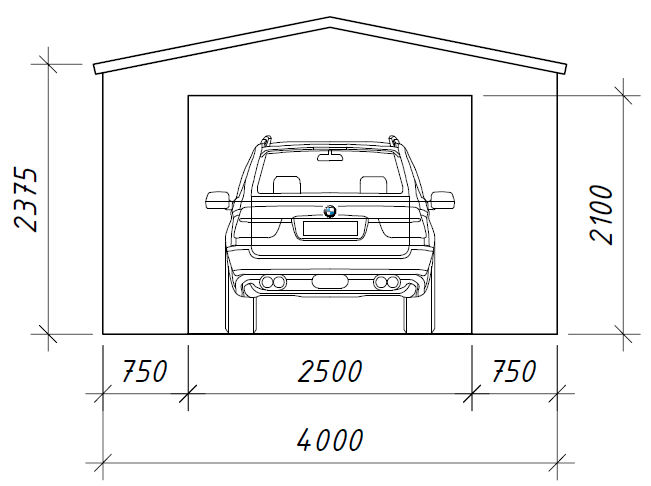

Высота гаражных ворот

Стандартная высота ворот в гараже делается в районе 2–3.5 метра, с учетом модели авто. Нужно отметить, что расчет ширины подъемных систем в определенной степени влияет на высоту.

Эскиз подъемного сплошного полотна

Это обусловлено тем, что во время выбора этого вида гаражных ворот нужно учесть пространство, которое требуется для установки автоматической системы. То есть при максимальной ширине увеличивается масса. Это потребует серьезных механизмов, что забирает высоту.

Чтобы правильно посчитать высоту ворот, требуется к планируемым размерам добавить по 10 мм. Это пространство будет использоваться при установке рамы.

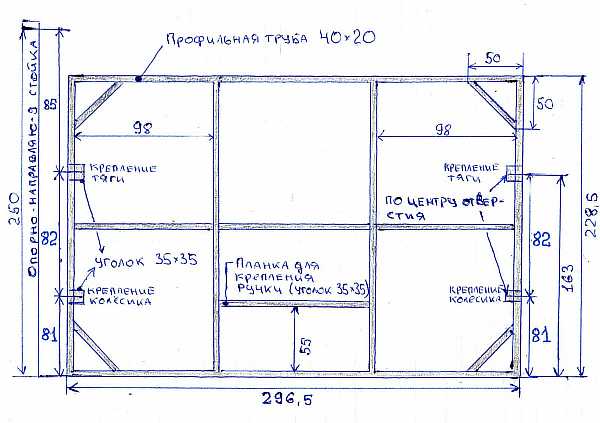

Деталировка подъемного гаражного полотна

Иногда владелец гаража решает поменять распашные ворота на подъемный механизм. По некоторым причинам высоты может не хватить:

Часто при въезде в гаражное помещение устанавливают порог, в процессе его переезда авто поднимается по высоте.
Есть вероятность оледенения въезда. Наледь может составлять до 15 см.
Дополнительные элементы, установленные на авто: багажник типа «лыжа» или рейлинги.
Высота автомобиля при открытом багажнике, выступающая за механизм воротной конструкции, скорость авто при въезде и уклон заезда влияют на высоту проема.

Выполняя расчеты, все факторы учитывают и добавляют 30–40 см запаса. Многие гаражные конструкции во время последующего увеличения проема представляют затруднительный процесс. Потому дополнительные размеры желательно предусмотреть предварительно.

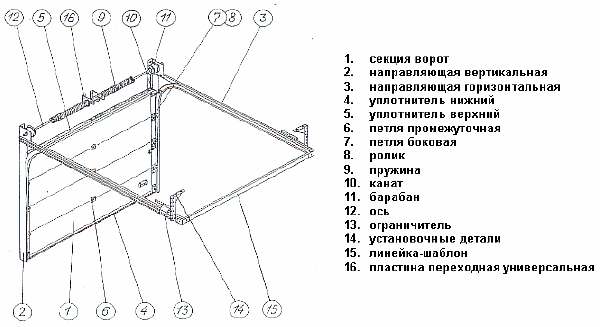

Схема секционной конструкции для гаража на 1 машину

Отделка и изоляция гаража

Далее проводятся работы по облицовке, утеплению и гидроизоляции гаража. Для облицовки можно использовать различные материалы:

евровагонку;
сайдинг;
профлист и др.

Для утепления можно использовать любой материал из предложенных на строительном рынке. Но предпочтение желательно отдать негорючей минвате.

При сооружении «пирога» стен гаража можно использовать многие из вариантов, найденных в интернете. Ведь это нежилое помещение. Но есть два основных правила, которые сэкономят вам массу времени при сравнении всех конструкций.

Пароизоляция устанавливается внутри помещения (с теплой стороны).
Ветрозащита и гидроизоляция — снаружи. Она будет спасать каркас гаража во время непогоды.

Правила касаются как устройства стен, так и крыши постройки. Вообще, слои утепления гаража обычно выглядят таким образом (с внешней стороны):

внешняя отделка;
ветрозащита;
плита типа ОСП (OSB);
утеплитель;
пароизоляция;
слой для внутренней отделки, например, гипсокартон.

Какие именно параметры нужно учитывать при расчете

Прежде всего, учитывают критерии, которые влияют на конечный результат не косвенно, а напрямую. Это габариты машины, которая будет стоять в гараже.

Зависимость ширины проема от вида и количества транспортных средств

Принимают во внимание тип выбранных ворот, т. к

у каждой разновидности свои особенности, что влияет на габариты. Кроме того, учитывают и характеристики продукции производителя, при равных условиях они могут отличаться. И, наконец, обращают внимание на тип транспорта. Владелец также должен решить, сколько автомобилей будет стоять в гараже.

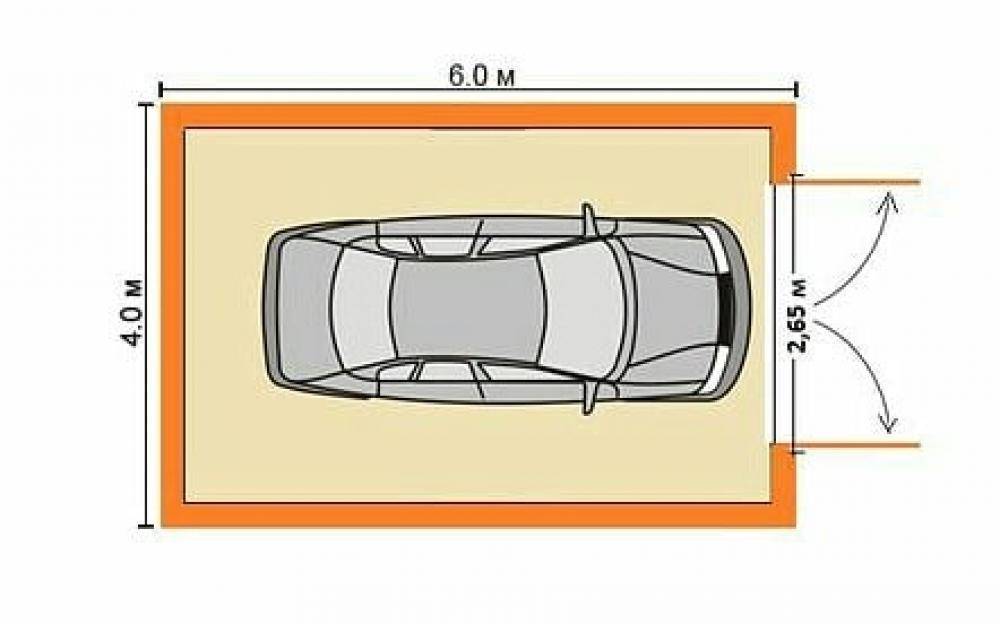

Размеры для одной легковой машины

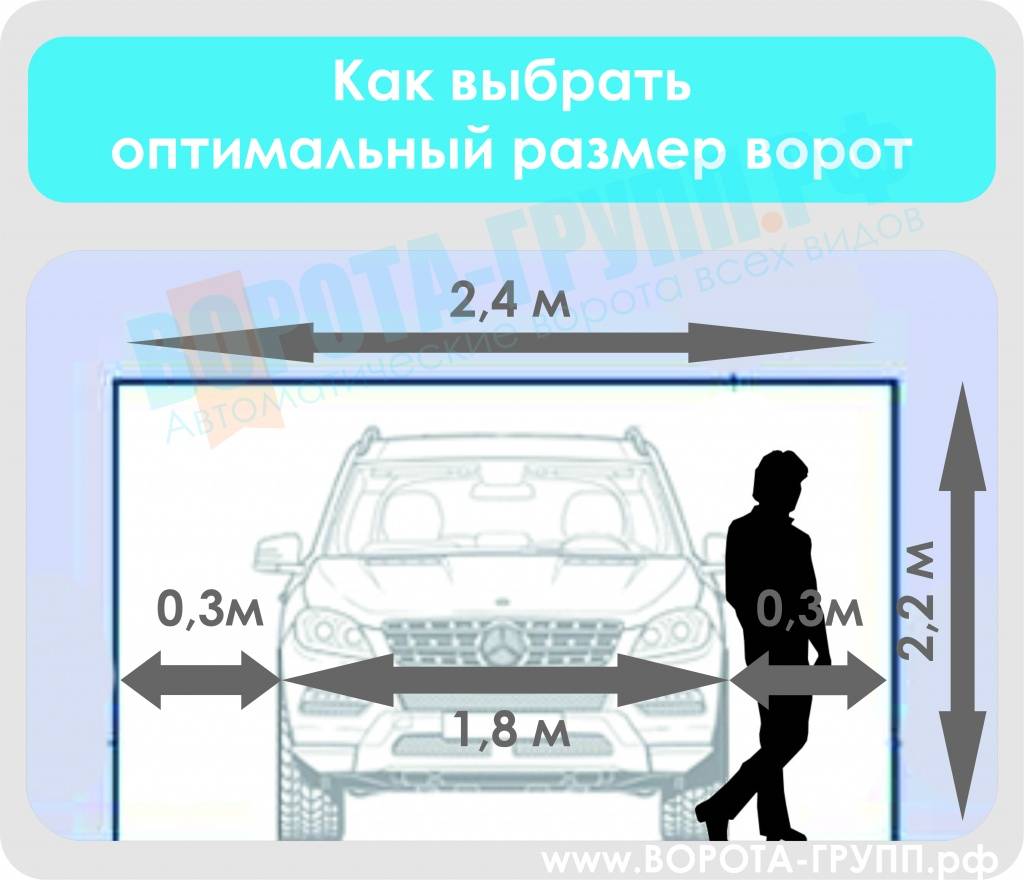

Можно подобрать один из стандартных вариантов для частного дома и легкового авто – высотой до 2,2 м, чтобы смог пройти даже самый высокий человек. Ширина же рассчитывается по стандартной схеме – на основании размера машины плюс запас:

до 30 см: когда заезд прямой;
до 50 см – при случае, когда въезд в гараж осуществляется под углом или с малым радиусом.

Комфортной считается ширина 2,4 м, но это значение считается минимальным из допустимых, более компактный въезд создаст неудобства, может привести к повреждению транспорта. Чтобы свободнее чувствовать себя за рулем, лучше устанавливать ворота 2,5-2,8, а еще лучше – больше 3 м.

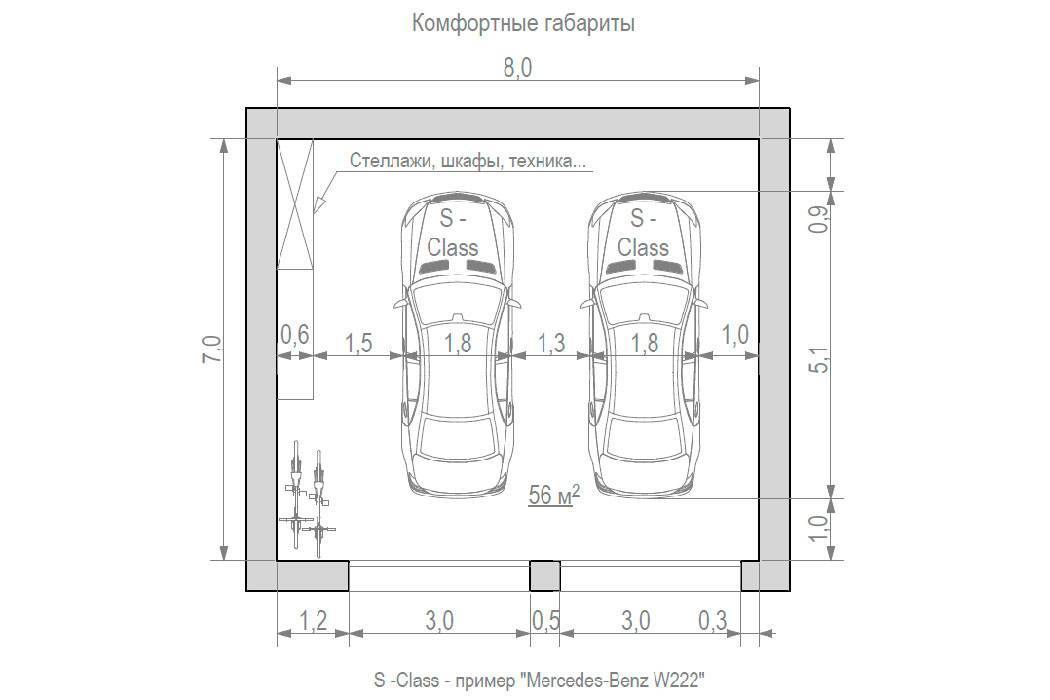

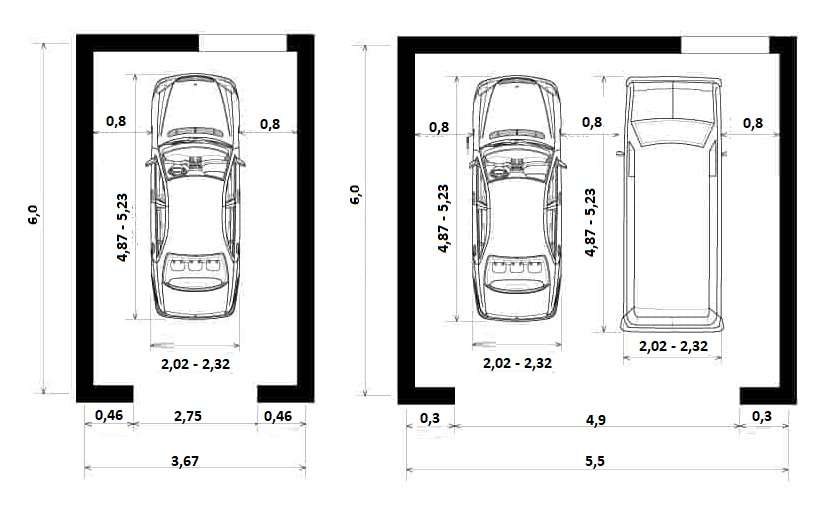

Параметры для двух транспортных средств

На практике оказалось, что делать один проем на 2 машины неудобно. Лучше предусмотреть полностью отдельные входы, а помещение может быть одним, его необязательно делить. Рекомендуется использовать зонирование и разделение с помощью высвобождения пространства между машинами, тогда будет визуально понятно, где ставить авто. Но такой вариант подойдет для случаев, когда много места. Если есть ограничения по площади, то необходимо опираться на расстояние между машинами – их ставят так, чтобы при открывании дверца не царапала соседний транспорт. Рекомендации:

между машинами оставляют 0,5-0,7 м;
ширина въезда – минимум 4,5 м, но лучше 5 м.

Секционные ворота под две машины

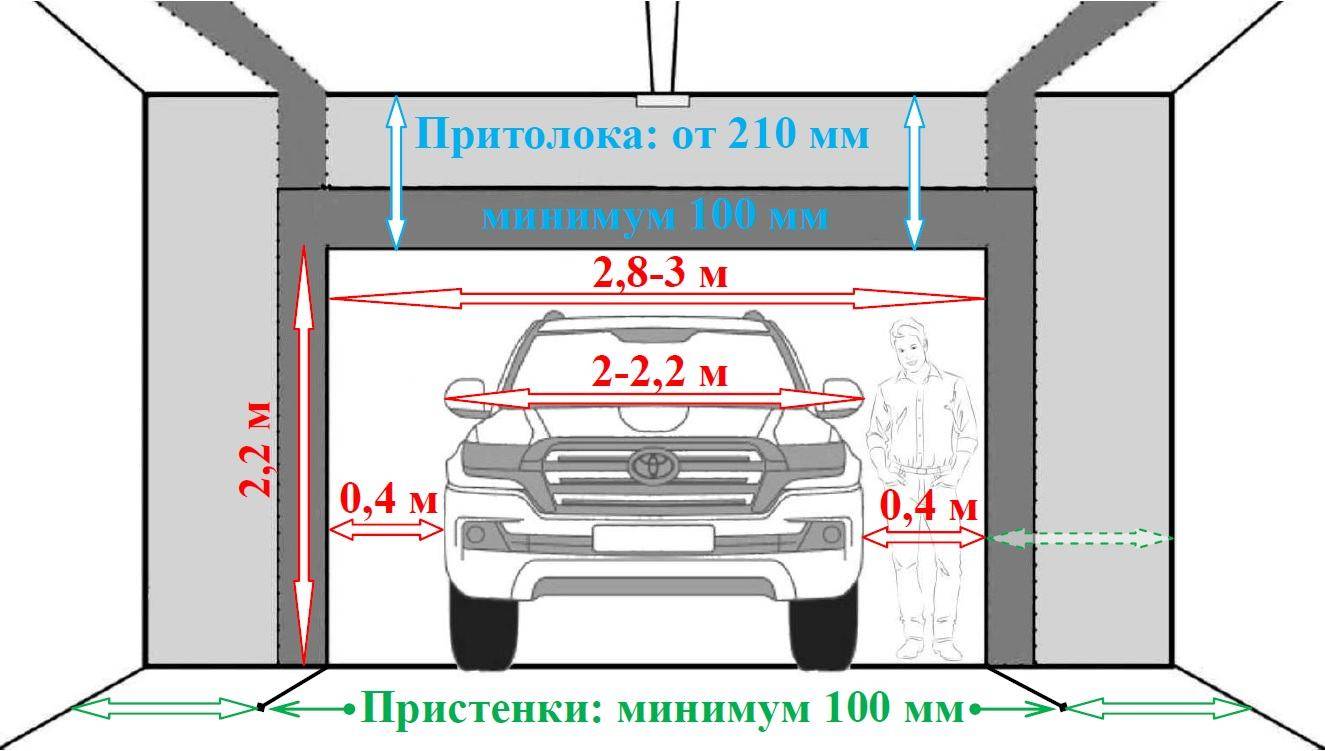

Параметры под джип или внедорожник

Размеры гаража и его проема, соответственно, будут увеличиваться по мере изменения габаритов транспорта. Для джипа необходимо помещение большей ширины и длины. Рекомендованные параметры автоматического воротного полотна: 2,8х2,5 м и 3,0х2,8 м.

Для примера, если нужно поставить в гараж джип Тойота Ленд Крузер J200, необходимо подготовить помещение с проемом 3х2,5 м, т. к. габариты составляют 4,95х1,97х1,88 м.

Ширина гаража для грузовых автомобилей

Распространена модель грузовика – ГАЗель. Она крупнее легковых авто, пример: длина – 5,5 м, ширина – 1,966 м. Но гараж должен быть больше, чтобы обеспечить возможность ремонта. По ширине помещение увеличивают на 1-1,5 м в зависимости от условий въезда. Но существуют и другие разновидности ГАЗели с размерами до 3 м, а значит, опираются на габариты нужной модели.

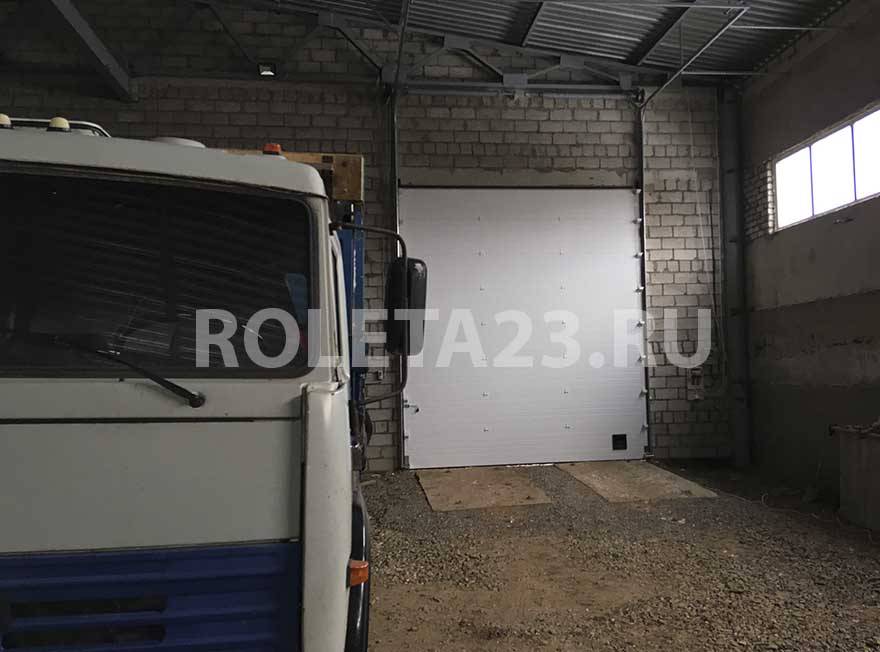

Секционные ворота для КАМАЗа

Узел автоматики обычно располагается в коробе или под потолком, он не способствует изменению размеров проема. По этой причине следует учитывать только параметры машины. Делать неоправданно большой гараж нецелесообразно из-за увеличения трат. Для большинства машин достаточно подготовить помещение высотой 2-3,5 м. Эти нормативы определены на основании многолетнего опыта. Они являются оптимальными для легковой машины или внедорожника Кроссовера, а также микроавтобуса.

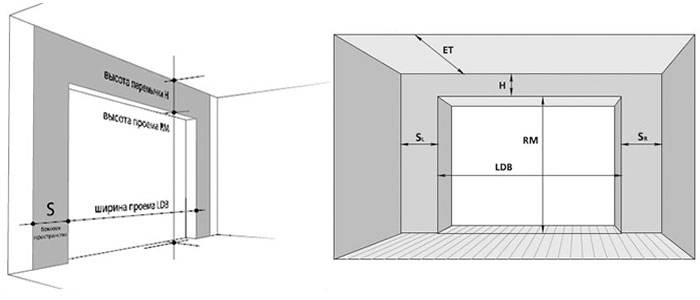

Гаражные ворота: стандартные размеры

Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.

У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:

Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.

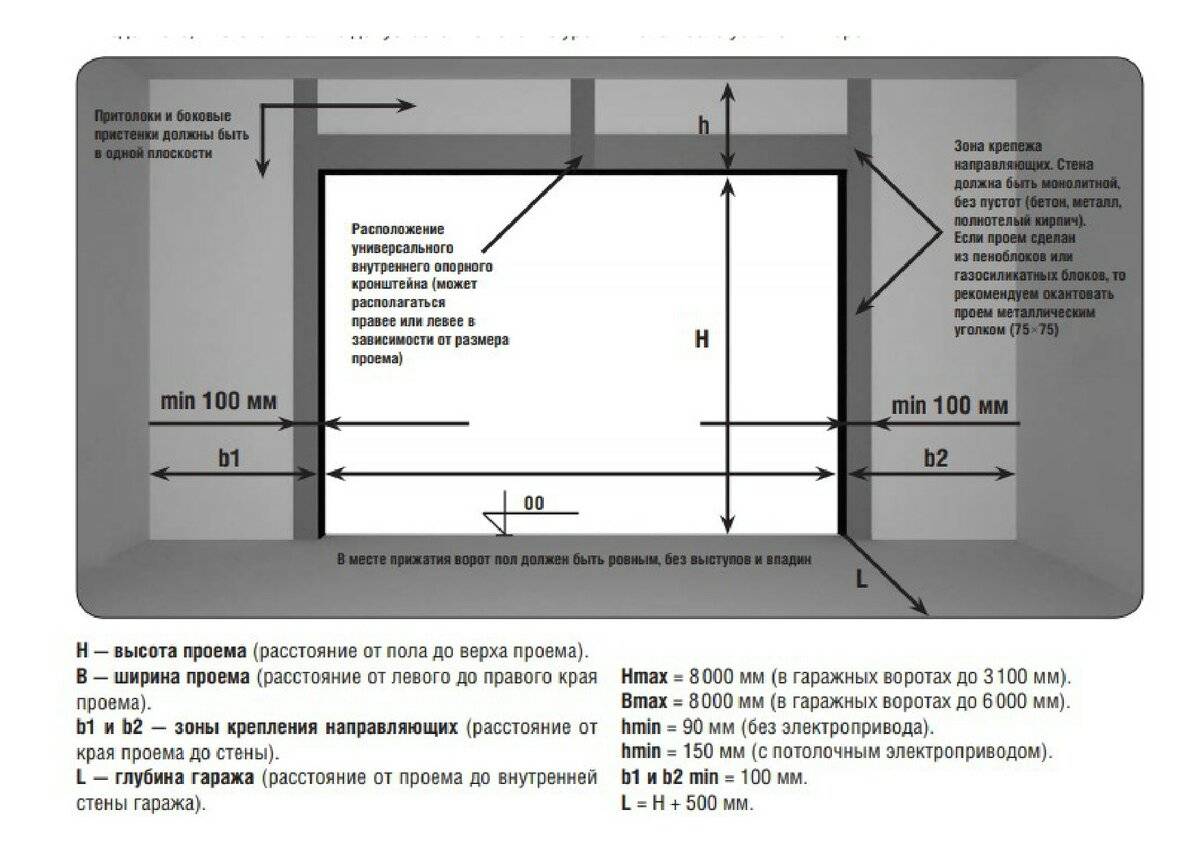

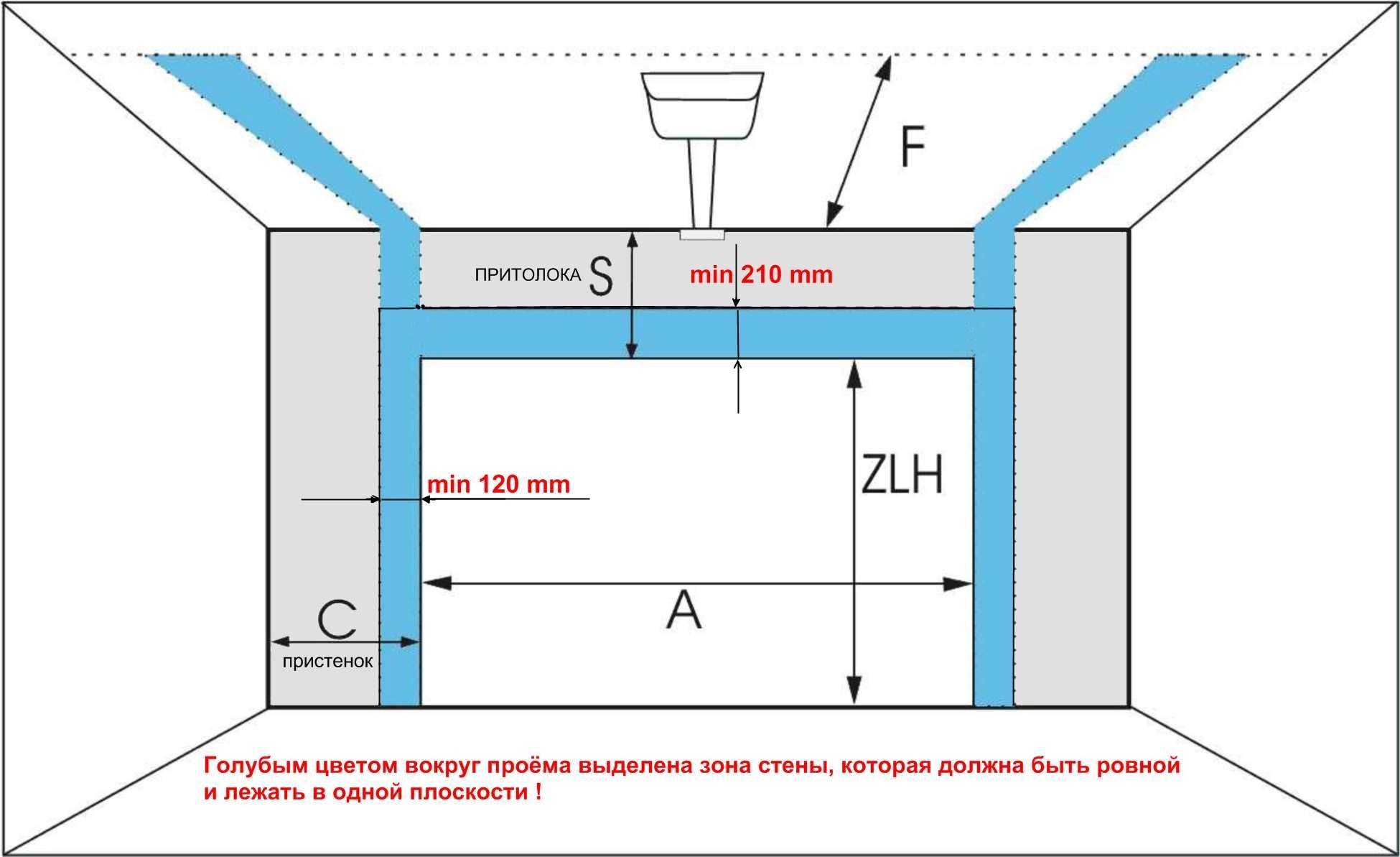

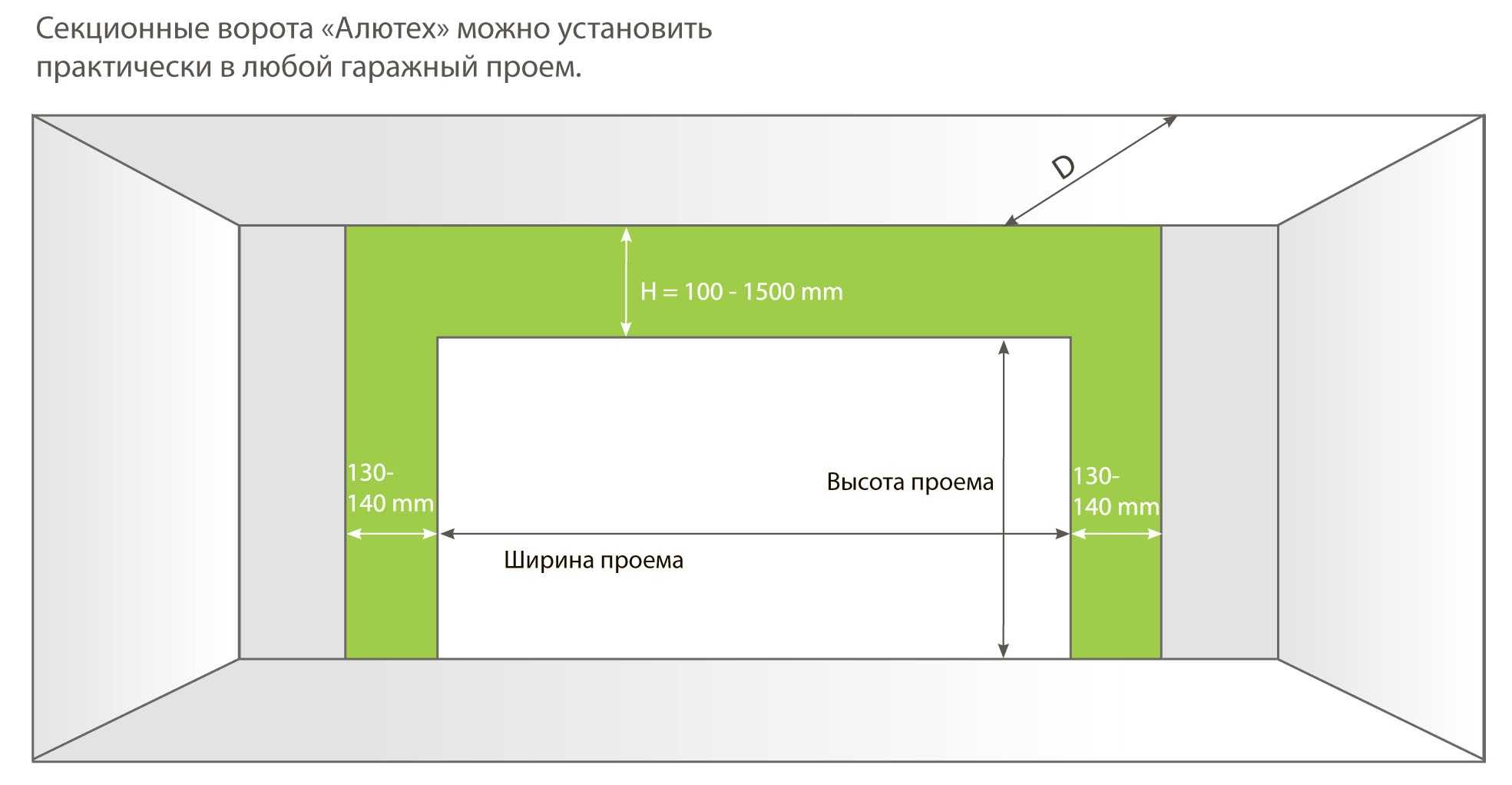

У секционных ворот есть пара отличий, о которых также нельзя забывать:

Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.

На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.

Минимум (когда нужно сэкономить)

Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.

Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.

Максимум (какие есть ограничения)

Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.

По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.

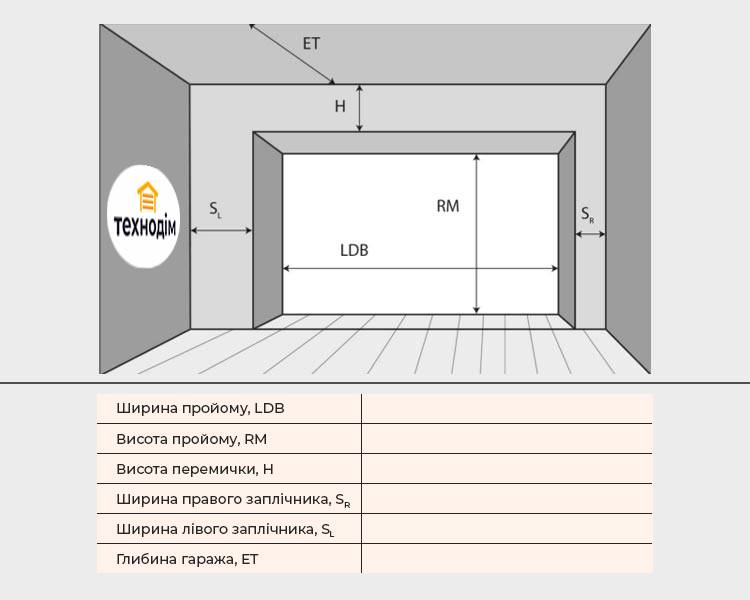

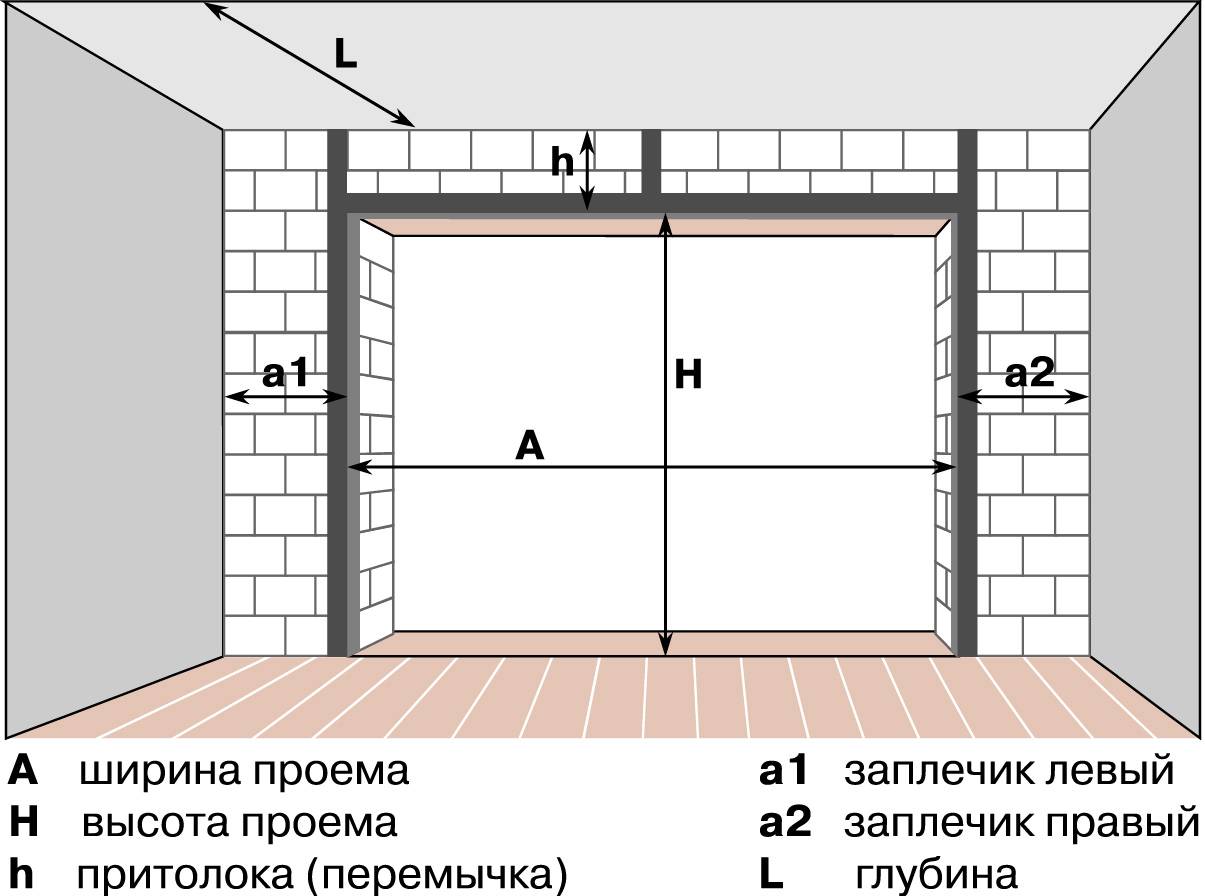

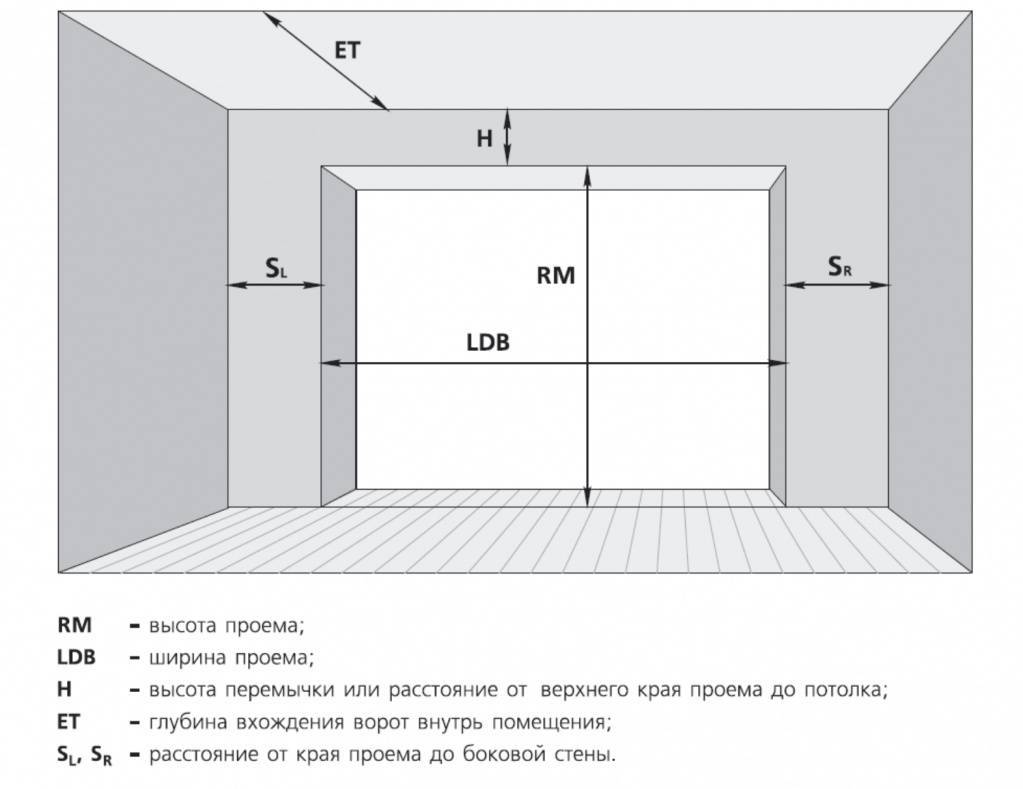

Размер ворот для гаража подбирается с учетом указанных на изображении параметров

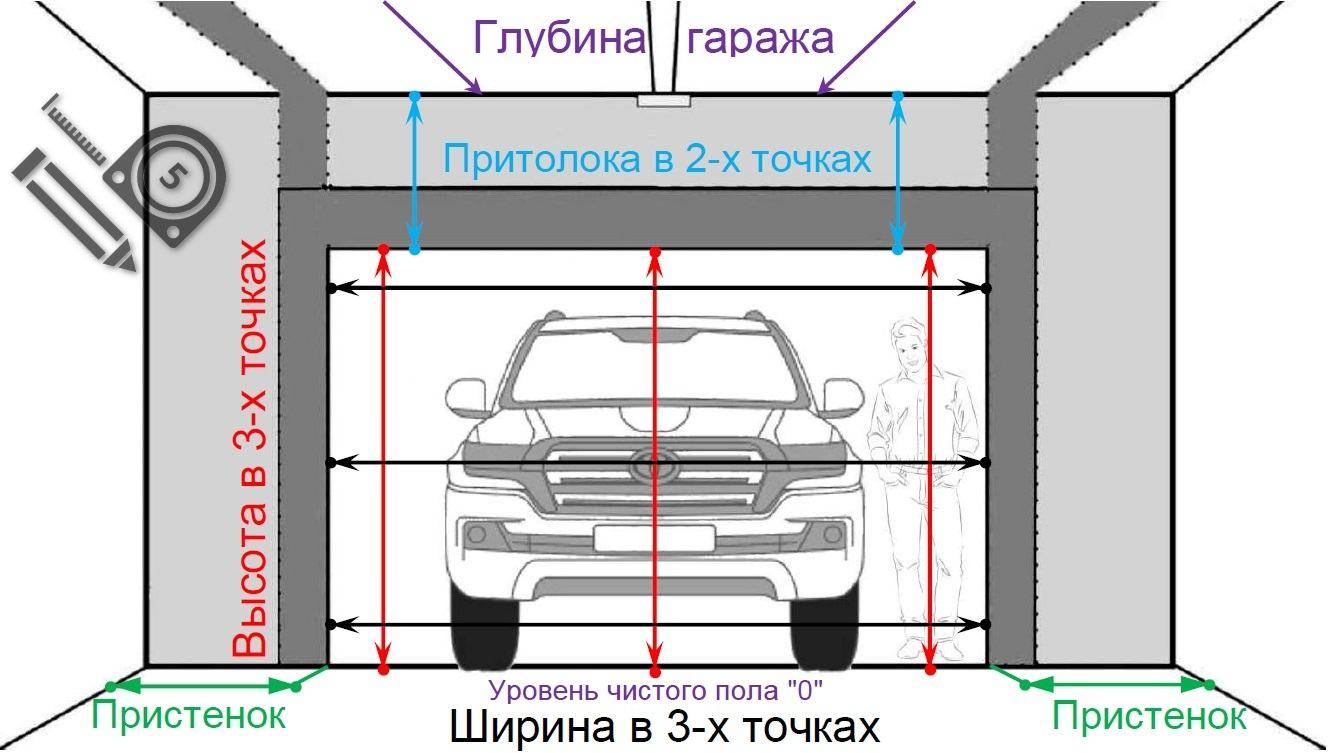

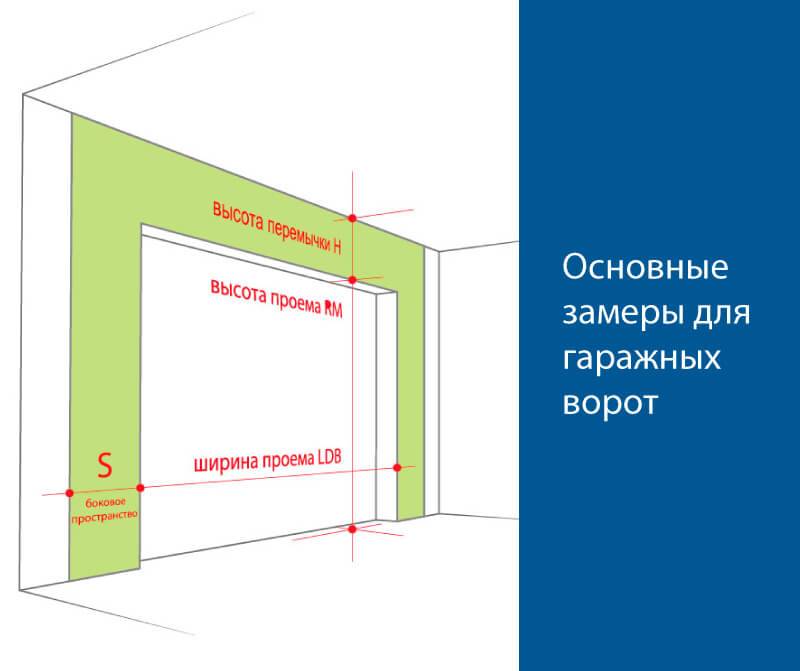

Как оценить ширину будущих ворот

Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.

Популярные стандартные размеры гаражных ворот (в сантиметрах):

откатные — 300 на 190;
поворотные — 240 на 220;
распашные — 400 на 200;
рулонные — 400 на 270;
секционные — 225 на 200.

Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.
