Типы раструбов для канализации

Канализационные раструбные трубы соответствуют материалу трубопроводов, на которых устраивается это расширение.

Чаще всего под раструбные соединения предназначены бетонные трубы. Они прочные и легко монтируются. Вставляемый в расширение торец уплотняется смесью из бетоно-смоляных компонентов.

Бетонные конструкции с расширительными воронками используют для прокладки наружных сетей канализации. Для них характерны крупные размеры, обеспечивающие прохождение больших объемов сточных вод.

Внутри помещений канализацию и водопроводы монтируют из чугунных или пластиковых канализационных раструбов. Независимо от типа оборудованные расширениями для стыковки трубы монтируются против направления движения жидкости.

Безраструбные трубные конструкции

Иногда в связи с конструктивными особенностями трубопровода или условиями монтажа не требуется раструбная труба. Чаще всего такие ситуации возникают во время строительства безнапорных канализационных систем.

В качестве соединителей для бетонных труб используют фланцы, а для чугунных – хомуты. Если эти соединители уплотнить манжетами, то стыки смогут обеспечивать качественную работу напорных систем.

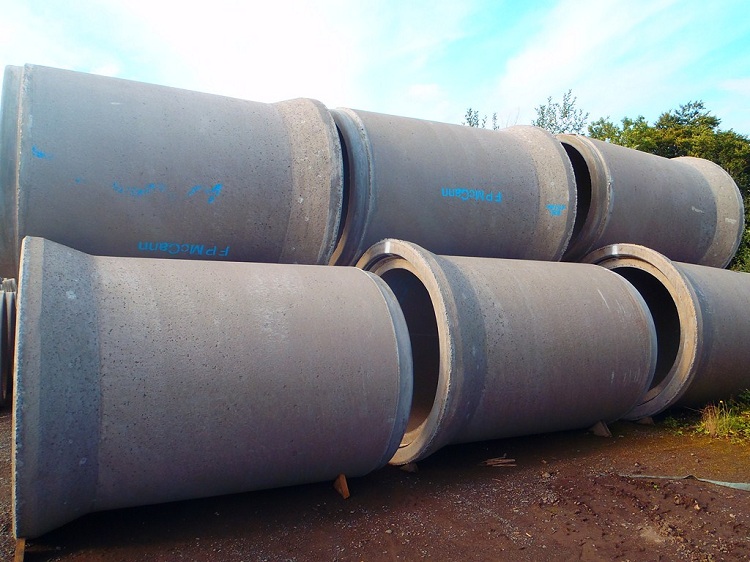

Особенности раструбов из бетона

Бетонная труба с раструбом изготавливается больших размеров – длиной 5 метров, с внутренним диаметром 1 метр и с толщиной стенки 75 миллиметров. Такие габариты обеспечивают прочность и длительный срок работы бетонных конструкций.

Используют их для устройства канализации, дождевых стоков, транспортировки воды под дорогами.

К виду Т принадлежат раструбы для монтажа безнапорных конструкций, укладываемых как под землей, так и на ее поверхности. По ним перемещают большие объемы стоков или других жидкостей, химический состав которых не может разрушить материал магистрали. Популярность этого вида обусловлена низкой себестоимостью и простотой монтажа.

Категория ТБ включает в себя изделия для работы под увеличенными нагрузками. Из них монтируют канализационные коллекторы. В комплекте идут резиновые уплотнители для повышения качества герметизации стыков.

Соединения уплотняются за счет резиновых вставок, а вся конструкция способна выдержать вес находящейся над ней почвы, покрытия дороги и проезжающих транспортных средств.

Технология изготовления основана на усилении прочности бетона армированной сеткой. Поэтому расчетный срок их эксплуатации составляет 50 лет. Это преимущество, а также невысокая цена способствуют выбору бетонных раструбов строительными компаниями для сборки канализационных сетей. В домашних условиях такие конструкции не используются.

Раструбы из чугуна и пластмассы

Поскольку раструбные соединения труб из пластмассы и чугуна разрушаются при замерзании находящейся в них жидкости, применяют такие изделия для строительства отводных сетей внутри помещений.

Перечисленные недостатки стали причиной вытеснения чугунных трубопроводов пластиковыми. Последние имеют один минус – их легко повредить механически.

Во всем остальном пластиковые трубы ни в чем не уступают чугунным и даже превосходят их в том, что не поддаются коррозии. В качестве уплотнителя стыков применяют резиновые кольца.

Способы монтажа раструбов каждого вида имеют свои особенности.

Применение труб Wavin

Непластифицированный ПВХ (классы N и S) – вот сырье для труб Wavin.

Для непластифицированного поливинилхлорида характерны такие свойства:

• повышенная стойкость к воздействию кислот, щелочей, солей;
• достаточная твердость;
• сбережение формы при высоких температурах.

Плюс к этому, для материала характерно наличие необычайной химической стойкости. Трубы пвх раструбные wavin легко переносят воздействие спиртов, алифатических углеродов, бензина, масел и прочих химически агрессивных веществ.

Для стояков класса N, обладающих тонкой стенкой, рекомендуется укладка на глубину до 6 м, но не менее, чем на 60 см. Изделия класса S (толстостенные) можно укладывать в системах, проходящими под дорогами или иными местами, где возможно транспортное движение, на глубине 80 см и больше.

Благодаря раструбу, трубы Wavin соединяются способом наращивания одной на другую. Для уплотнения пользуются резиновыми кольцами, которые размещаются во внутренних канавках. Соединения таким способом обеспечивают герметичность трубопроводов на все 100%.

Из труб голландской компании Wavin монтируются канализационные магистрали, ливнестоки.

Видео

https://youtube.com/watch?v=OxyczY-TaZk

Описание

Для эффективной работы системы отведения бытовых стоков
требуется правильное и герметичное соединение отдельных участков. Чаще всего части
трубопроводов соединяют раструбным методом. Для этого необходимо знать, что такое раструб
канализационной трубы, как проводится монтаж системы.

Раструб представляет собой воронкообразное расширение на
одном конце трубы. С его помощью получается качественное, герметичное
соединение. Расширение на одном конце могут иметь стальные, керамические
полиэтиленовые, бетонные трубные элементы. При стыковке трубный отрезок прямым
концом вставляется в раструб соседнего отрезка, фиксируется, дополнительно
герметизируется.

Ассортимент бетонных изделий. Особенности изготовления

Бетонные раструбные трубы используются в гражданском и промышленном строительстве. Они недорогие, практичные, долговечные в эксплуатации. Чаще всего они применяются при устройстве канализации, городских ливневых систем, перепускных трубопроводов для воды в дорожном строительстве. По своему назначению железобетонные изделия подразделяются на:

• безнапорные;
• напорные;
• предназначенные для всех типов дорожного строительства.

Раструбные трубы, изготавливаемые из бетона, бывают напорного и безнапорного типа

Промышленность выпускает три основных типа труб раструбных: тип Т, тип ТБ и тип ТВ. Отличаются они способом производства, нагрузочными характеристиками, другими специальными параметрами, предусматриваемыми ГОСТами.

Железобетонные безнапорные трубы типа Т применяются при прокладке канализационных систем, систем отвода наземных и подземных вод, других неагрессивных к данному изделию жидкостей. Они выдерживают существенные нагрузки, недорогие по стоимости изготовления, имеют в своем составе доступные материалы.

Тип ТБ способен нести повышенную нагрузку при эксплуатации. Они могут поставляться с уплотнительными кольцами из резины, которые упрощают монтаж соединений, делая их герметичными.

Для примера: самые используемые габариты труб — это раструбные изделия длиной 5 м, диаметром 1 м и толщиной стенки 75 мм. Они оптимальны с точки зрения устройства канализационного коллектора, составляют удобную загрузку для перевозки автомобилем — по 5 штук на специализированной платформе.

Трубы типа ТВ предназначены для применения в дорожном строительстве. Это особо прочные изделия, комплектующиеся уплотнительными кольцами, способные длительное время выдерживать давление пластов грунта и работы дорожного настила. Они подразделяются на четыре группы по несущим характеристикам:

• 1 группа – способность нести давление грунта засыпки и дорожного полотна толщиной до 5 метров;
• 2 группа – нагрузочная способность до 10 метров;
• 3 группа – нагрузочная способность до 15 метров;
• 4 группа – до 20 метров толщины засыпки.

Раструбная канализационная бетонная труба — это жесткая и надежная конструкция, срок службы которой превышает 50 лет. Такой ее делает особая технология применения прочного бетона, специального армирования конструкции и высокотехнологичных методов изготовления. Соотношение цена-качество данной конструкции оптимально, поэтому большинство проектных и строительных организаций при поиске нужных труб для организации строительства гидротехнических систем, останавливают свой выбор именно на бетонных изделиях.

Бетонные трубы с раструбом и без чаще всего применяются в дренажных и канализационных системах

Соединение раструбных напорных ПВХ стояков клеем

Количество видов соединений раструбных напорных стояков относительно недавно пополнилось новинкой: соединением с помощью клея. Оказалось, что клеевое соединение делает напорные раструбные трубы пвх, целые конструкции из них более надежными и долговечными в эксплуатации.

7.1. Преимущества склеивания

Такие магистрали отличаются:

• долговечностью функционирования;
• надежностью;
• устойчивостью к коррозионным процессам;
• возможностью прокладывания трубопроводов, в том числе водопроводов, на больших глубинах под землей, поскольку такие системы – очень прочны;
• небольшим весом сооружения, что способствует снижению затраты на перевозку и упрощению процесса укладки;
• простотой монтажа;
• устойчивостью к воздействию высоких температур (конструкция может начинать плавиться при температуре 190-210⁰С, что больше чем в полиэтилена или полипропилена);
• теплопроводностью, численное значение которого близко к аналогичному показателю теплоизоляционных материалов;
• экологичностью, благодаря чему изделия нашли применение при монтаже трубопроводов для питьевой воды;
• отличной пропускной способностью, поскольку детали имеют хорошие гидравлические свойства.

Они способны полноценно функционировать с рабочими давлениями от 600 кПа до 2 000 кПа.

Поэтому, без труб на клеевом соединении не могут работать:

• промышленные трубопроводы;
• современные ирригационные системы с капельным орошением.

7.2. Процесс монтажа

Раструбные пвх трубы наращивают одну на другую, фиксируя место стыка при этом специальным клеем. Во время монтажа трубопроводов пользуются клеевыми муфтами, отводами, иными соединительными деталями, так же, как при сборке магистралей из полиэтиленовых труб применяют литые или сегментные фитинги. А еще для соединения труб из полиэтилена отлично подходят зажимные фитинги unidelta. Главное их преимущество, в сравнении с другими аналогами: надежность и быстрота сборки трубопровода. Фитинги итальянской компании unidelta занимают лидирующие позиции на рынке современной фасонной арматуры.

Для производства фасонных частей, как и самых стояков, используют смеси с наличием в них PVC суспензионного, стабилизирующие средства, красителей, а также заполнителей трубы.

Контактная раструбная сварка

Соединение канализационных стальных труб посредством контактной раструбной сварки подразумевает предварительный нагрев изделий в ванне или электропечи и формирование раструба при помощи специально предназначенного дорна.

Раструбная контактная сварка.

В данной ситуации внутренний диаметр исполненного раструба должен быть меньше наружного.

Раструбная сварка осуществляется посредством нагревательного элемента, состоящего из дорна и служащего для оплавки внутренней поверхности раструба, и гильзы, которая способствует оплавке наружной площади торца трубопроводной арматуры. Для труб и частей каждого диаметра требуется отдельный специальный элемент или комплект дорнов и гильз.

Рабочая поверхность нагревательного элемента в обязательном порядке покрывается фторопластовой пленкой либо другим составом, способным препятствовать налипанию расплавленных материалов.

О фитингах канализационной системы

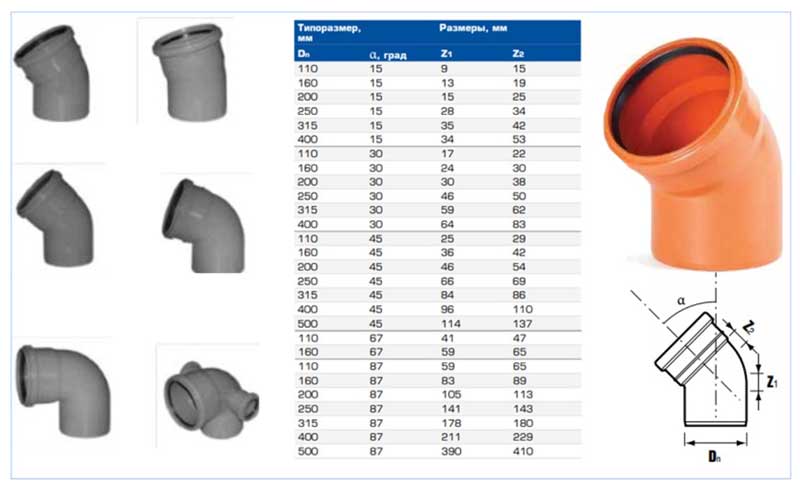

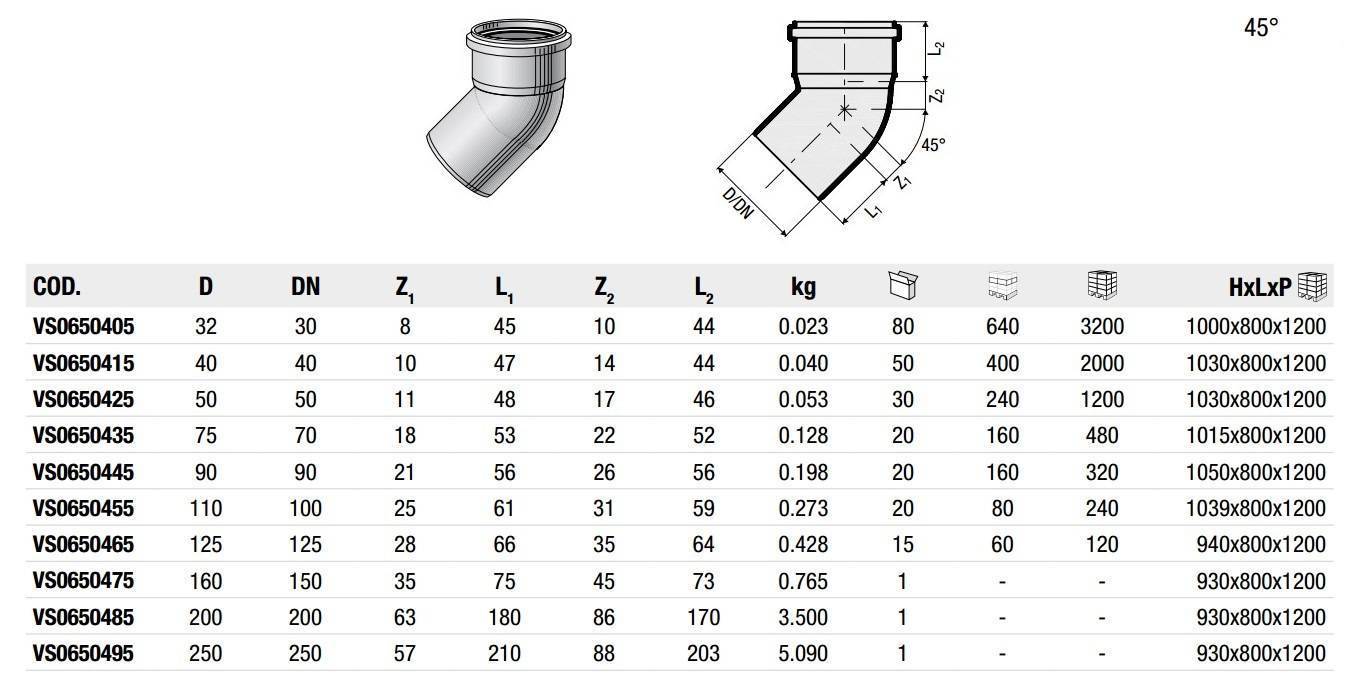

• Отводы или колена в 22,5, 45 и 90 градусов имеют раструбы с обоих концов. Что касается переходных колен, то они имеют раструб только с одной стороны. Переходной фитинг может быть вставлен в стандартный фитинг, причем такая сборка займет меньше места в сравнении с двумя стандартными фитингами, соединенными коротким отрезком трубы.
• Если есть возможность, конец переходного фитинга, на котором нет раструба, располагают со стороны вниз идущего потока.
• В канализационной системе колена в 90 градусов связывают вертикальные и горизонтальные ветки. Колена в 45 градусов применяют как для горизонтального, так и для вертикального ответвления линии канализации. Для выполнения поворота в 90 градусов с вертикального положения в горизонтальное, применяют 2 колена по 45 градусов. Для небольших поворотов используют колена в 22,5 градусов.

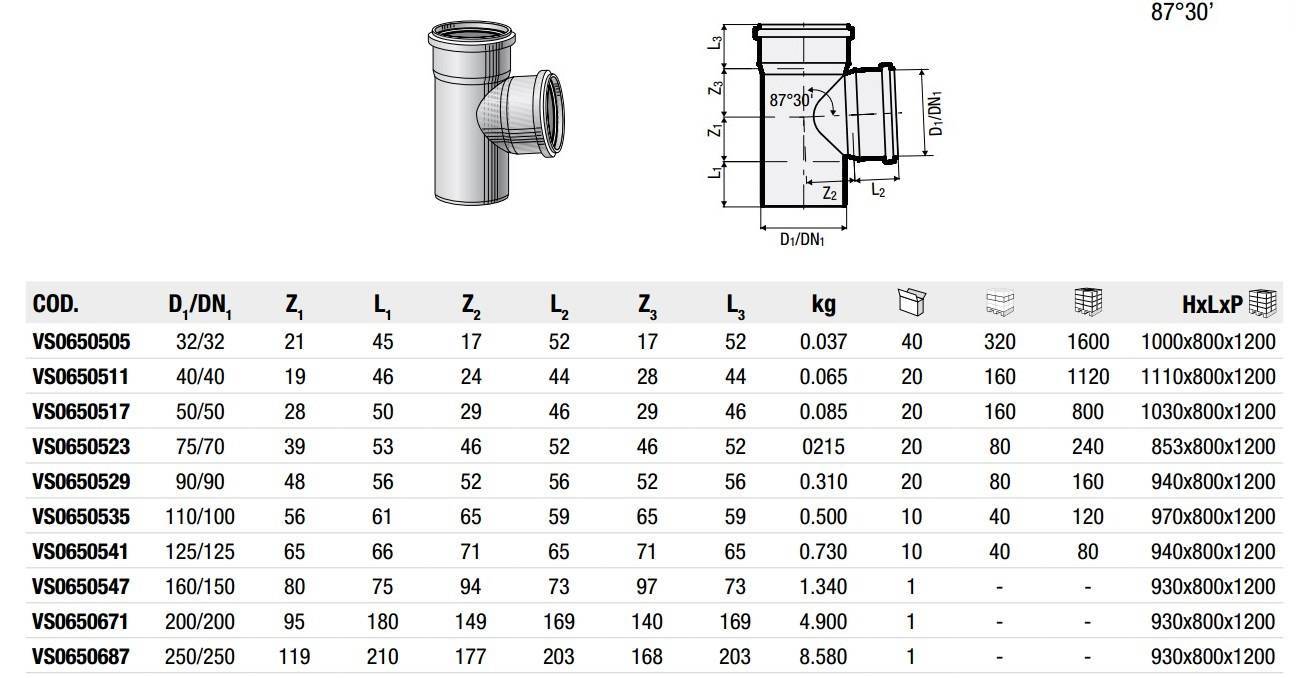

• Фитинги тройникового типа применяют в тех случаях, когда ответвляют одну линию трубопровода от другой. С помощью Y-образных фитингов соединяют ветви трубопровода под углом в 45 градусов, а Т-образный фитинг позволяет выполнить поворот в 90 градусов.
• Фитинги первого типа применимы и в вертикальных, и в горизонтальных линиях трубопровода, второго – только при переходе трубопровода с горизонтальной линии в вертикальную. Кроме того, тройниковые фитинги бывают с одним диаметром в каждой из трех точек соединения или же могут обладать одним меньшим диаметром – для ответвления.

Прочистные люки являются неотъемлемой частью любой канализационной системы. Их размещают таким образом, чтобы наиболее подверженные засорениям участки могли быть доступны для обзора и прочистки. Такие люки бывают разных конфигураций.

К примеру, торцевой люк представляет собой фитинг с заглушкой, который крепят к раструбу трубы. Их, как правило, монтируют на восходящую ветвь отвода Y-образного типа горизонтальной линии канализационной системы. При образовании засора заглушку извлекают для проведения очистки трубопровода.

Без сифонов (U-образных элементов) не обходится ни одна сеть канализации. Они бывают с заглушкой или без нее. Сифоны предназначены не только для сбора мелких элементов, случайно падающих в водосток.

Их основное предназначение – создание гидрозатвора при наполнении сифона водой, препятствующего проникновению в жилище неприятных запахов. Сифоны с заглушкой монтируют в тех местах, где к ним обеспечен нормальный доступ (к примеру, под раковиной).

При помощи соединительных муфт соединяют отрезки труб одного диаметра, соединительные втулки надевают на раструбы труб для уменьшения диаметра трубопровода.

Ассортимент бетонных изделий. Особенности изготовления

Бетонные раструбные трубы используются в гражданском и промышленном строительстве. Они недорогие, практичные, долговечные в эксплуатации. Чаще всего они применяются при устройстве канализации, городских ливневых систем, перепускных трубопроводов для воды в дорожном строительстве. По своему назначению железобетонные изделия подразделяются на:

• безнапорные;
• напорные;
• предназначенные для всех типов дорожного строительства.

Раструбные трубы, изготавливаемые из бетона, бывают напорного и безнапорного типа

Промышленность выпускает три основных типа труб раструбных: тип Т, тип ТБ и тип ТВ. Отличаются они способом производства, нагрузочными характеристиками, другими специальными параметрами, предусматриваемыми ГОСТами.

Железобетонные безнапорные трубы типа Т применяются при прокладке канализационных систем, систем отвода наземных и подземных вод, других неагрессивных к данному изделию жидкостей. Они выдерживают существенные нагрузки, недорогие по стоимости изготовления, имеют в своем составе доступные материалы.

Способы монтажа

Трубы с раструбом монтируются несколькими способами, все зависит от материала из которого они сделаны. Для пластиковых трубопроводов:

• с использованием уплотнительных колец;
• на герметике и клее.

Для чугунных или керамических:

• сварка;
• зачеканка.

Ниже рассмотрим более подробно эти способы.

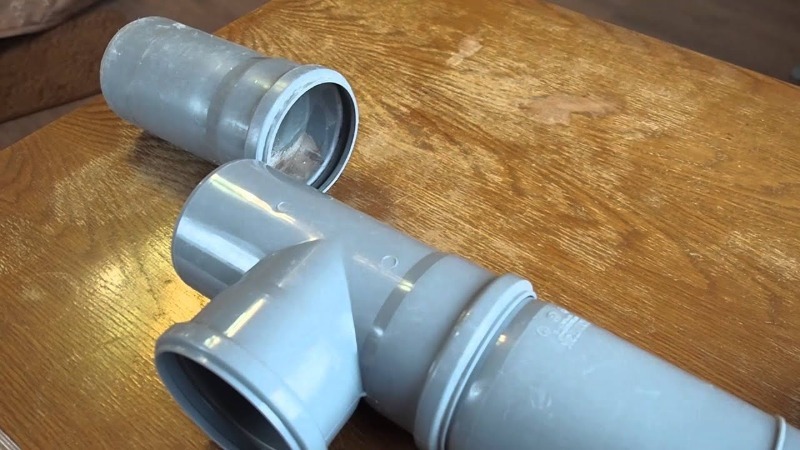

Монтаж пластиковых трубопроводов

Сегодня пластиковые трубы более популярны у населения и используются чаще всего. Давайте разберемся, как происходит сборка такой системы.

Использование уплотнительных колец

Самый простой вариант, но при условии, что в раструбе имеется выемка для уплотнителя. Этапы монтажа:

• Если кольцо не установлено производителем, то вставьте его в паз самостоятельно, при этом убедитесь, что оно везде эластичное, на нем нет трещин, надрывов и других дефектов.
• Гладкая часть следующей трубы смажьте силиконовой смазкой или мылом.
• Аккуратно вставьте ее в раструб до упора.

В качестве дополнительной изоляции, можно использовать герметизирующую ленту, которой необходимо обмотать раструб с внешней стороны.

Герметик или клей

Применение сантехнического герметика или клея, способствует созданию более герметичного стыка. Минусом этого способа является то, что пользоваться канализацией можно только через некоторое время, требующееся для высыхания нанесенных средств. Этапы работ:

• Гладкий конец трубы обработайте крупнозернистой наждачной бумагой.
• Отступив от края трубы около 2 см. нанесите полоску клея или герметика.
• Подождите 30 секунд, пока клей подсохнет.
• Промазанный клеем конец трубы вставьте в раструб и прижмите на несколько секунд.
• Дождитесь когда клей застынет, время застывания должно быть указано на упаковке.
• Протестируйте систему.

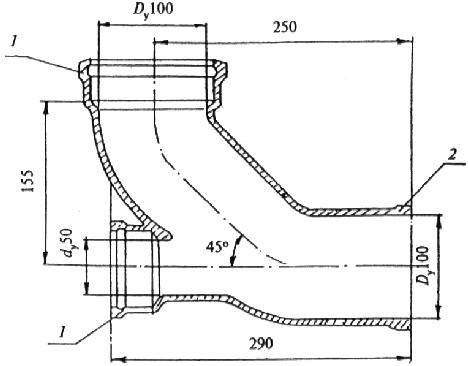

Монтаж чугунных трубопроводов

Так как раструб чугунных труб большего диаметра, то при монтаже используются другие способы, а именно сварка или зачеканка.

Зачеканка

Для этого способа используются сантехнические лен или пакля, а так же цементный раствор или битумная мастика. Процесс:

• Проведите замеры, отметив на гладком конце глубину вхождения в раструб.
• Отступите от отметки 2 — 3 см, наматывайте паклю или лен по направлению к концу детали.
• Подготовленный торец вставьте в раструб.
• С помощью стамески уплотните обмотку.
• Приготовьте цементный раствор (состав: клей ПВА, вода, цемент), он должен быть жидким.
• Залейте полученный раствор в щель между раструбом и трубой, сделать это можно с помощью обычной воронки.

Через сутки цемент схватится и канализацией можно пользоваться.

Сварка

Этот вариант используется редко, хотя он и обеспечивает герметичность стыков на 100%. Все дело в том, что его невозможно выполнить без специального оборудования и навыков работы с контактной сваркой. Последовательность работ:

производится зачеканка, но так, чтобы раствора не доходил до края примерно на 1 см;

после застывания раствора, на край раструба наносят смесь для сварки и осуществляют процесс контактной сварки.

Керамические

Керамические трубы, применяемые в устройстве безнапорной канализации, соединяют в раструб или посредством муфты. Параметры изделий:

• длина — до 1 500 мм;
• толщина стенки — 20–40 мм;
• диаметр — 100–600 мм;
• устойчивость к нагрузкам — 240–350 Мпа;
• влагопоглощение — 7,5–8 %;
• стойкость к агрессивным средам — 90–95 %.

Нормативы: ГОСТ 286-82. Внутреннюю поверхность изделий покрывают специальной глазурью, обеспечивающей устойчивость к химическим веществам. На внутренней поверхности раструба делают 5 насечек, такие же насечки выполняют на гладком конце трубы.

Керамические

Низкое водопоглощение, высокая стойкость к коррозии, химически активным веществам, механическим нагрузкам обеспечивают возможность применения изделий в неблагоприятных условиях:

• в канализационных сетях, прокладываемых в местах с высоким уровнем залегания агрессивных грунтовых вод;
• в производственных сетях, транспортирующих химически активные стоки;
• в устройстве канализационных сетей, прокладываемых вблизи автотрасс.

Недостатки:

• малая длина — усложняет и удорожает монтаж;
• большой вес — усложняет и удорожает монтаж (требуется устройство подушки и использование техники) и транспортировку;
• хрупкость;
• дороговизна;
• низкая морозостойкость — требует дополнительных работ по термоизоляции.

Керамику очень трудно резать, что, опять же, усложняет монтаж. Длину элементов нужно рассчитывать на стадии проектирования, чтобы избежать резки.

Устройство стыков керамических труб

Применение керамических труб в устройстве канализации частного дома в подавляющем большинстве случаев нецелесообразно.

Причины возникновения аварий

В случае возникновения аварийной ситуации приступают к ремонту канализационных труб. Ввиду того, что аварии бывают разные, и подход к их устранению будет разным.

Если причиной повреждения стало механическое воздействие, то, скорее всего, потребуется провести капитальный ремонт, то есть заменить всю трубу или ее элемент. Если соединение просто разгерметизировалось, достаточно будет осуществить мелкий ремонт.

Причины протечек канализации чаще всего связаны с возникновением дефектов труб еще при их изготовлении, а также после сооружения системы – на стыках.

Если течет канализационная труба на стыке, то понадобится:

• высушить стык;
• удалить скопившуюся грязь, цемент или клей;
• щель между трубами закрыть льняной подмоткой;
• обильно промазать строительным герметиком;
• подождать 5 часов, после чего можно начать пользоваться канализацией.

Если оказалось, что протекает труба – чем замазать рассмотрим, исходя их конкретной ситуации. Если вода сочится сквозь треснувшийся раствор, то появившиеся трещины после высушивания нужно будет замазать силиконом, эпоксидкой или жидкой резиной.

Если утечка жидкости идет через трещину в трубе, то в качестве временной меры в нее можно вбить небольшой деревянный или свинцовый клин, после чего умотать поврежденный участок резиной или бинтом и пропитать эпоксидкой или установить хомут. Хомут будет идеальным вариантом, даже если он будет самодельным.

Зависимость сферы применения от внешнего вида и цветовой окраски

Универсальностью отличаются изделия гофрированного типа. Они могут быть одно- и двухслойными (внешний слой – гофрированный, внутренний – гладкий). Гофрированный материал, использующийся для производства труб, значительно дешевле металла.

Соответственные изделия из гофры, также относительно дешевые.

Если прокладка системы открытая – используется черная труба пвх гофрированного типа, а если скрытая – используется гладкий вариант стояков. Для таких целей часто пользуются трубой канализационной раструбной пвх с условным проходом dn32, dn40, dn50 и больше, цена которых зависит от материала изготовления, фирмы-производителя, партии поставок. Пластиковые трубы бывают разными на цвет. Если стояк имеет серый цвет, то его можно использовать только в помещении.

Синие и белые аналоги обеспечивают надежную обсадку скважин.

Оранжевую толстостенную трубу ПВХ применяют в системе наружной канализации самотечного типа. Конструкция с таких элементов может укладываться на глубину 7-8 метров.

Прозрачный поливинилхлорид используется для производства прозрачных стояков с толщиной стенок 0,5 мм — 5 мм, диаметра 3 мм — 14 мм. Такие конструкции способны полноценно функционировать в диапазоне температур от -30 до +80 градусов по цельсию. Благодаря прозрачности, в трубопроводе видно жидкость, которая перемещается внутри него. Это существенное преимущество предоставляет возможность полностью осуществлять контроль за процессом транспортировки.

Трубопроводами, смонтированными из прозрачных стояков, можно:

• перемещать питьевую, дистиллированную, морскую воду;
• транспортировать охладительные напитки, молокопродукты, газированную и минеральную воду, соки, вина, крепкие алкогольные напитки, уксус, растительные масла.

Ими также комплектуют морозильные камеры, водоснабжающие системы.
