Способы прокладки инженерных сетей
СП – нормативные документы, разработанные специалистами разных отраслей народного хозяйства для поставки потребителю производимой продукции. В частности, питьевой воды, тепловой энергии, топлива для обогрева и приготовления пищи.
Способы обеспечения могут быть централизованными и локальными. Централизованные – от общих сетей в многоэтажных и многоквартирных домах, общественных, лечебных и общественных зданиях, на производстве.
Локальные предусмотрены для частных домов на землевладениях в сельской местности или на территории дачных поселков, СНТ, где отсутствует возможность централизованной подачи.
Минимальные расстояния при любом способе зависят от нескольких составляющих – глубины закладки, которая диктуется климатическими условиями – возможностью перегрева в южных областях, особенно в летнее время, и замерзания там, где зимой имеет место промерзание почвы или есть вечная мерзлота.
В СНиП учитывается и сложное проектирование, обусловленное позадачностью грунта. Для таких случаев предусмотрено сооружение проходных туннелей. Дистанция до фундамента жилого дома определяется по специальной таблице, приведенной в СП 42.13330.2011. В ней даются точные отступы для фундамента здания от водопровода.
Нормы удаления и их обоснование
Ранее государство выделяло много средств на получение и обобщение практического опыта и научных знаний в самых разных областях. Задача обеспечения населения качественным жильем на определенном этапе была заменена другим насущным требованием – размещением людей из неприемлемых условий в более оптимальных, причем в короткое время.
Это дало огромную практику, обилие статистических данных для получения ценных выводов.
Отсюда и актуальность старых советских СНиП (например, 2.07.01-89). В новой редакции, как и в остальных случаях названной СП, были только добавлены требования, вызванные появлением новых технологий строительства, более прочных материалов для возведения фундамента здания.
Это первоочередное условие длительности эксплуатации построенного дома. В противоположном случае, если расстояние не соблюдено, вероятность подмыва фундамента, повреждения его составляющих может привести к аварийному состоянию или сделать здание непригодным.
Если есть необходимость уменьшать даже минимальное расстояние, в современном строительстве есть методы прокладки и оборудования, позволяющие в стесненных условиях застройки городов многоэтажными зданиями свести такие риски к минимальным процентам.
Такими способами являются прокладка водопроводных труб в специальных футлярах (кожухах). Пригодность футляра к решению создавшейся проблемы определяется не только соответствием требованиям, изложенным в СП.
Для этого создается специальная экспертная комиссия, проводится оценка опор фундамента здания и защитных приспособлений, получается одобрение от СЭС на соответствие такой прокладки СанПиН. Еще одно непременное условие – разрешение, подписанное местным Водоканалом, – основным провайдером водопоставок.
Нормы расположения водопровода
Нормы расположения фундамента дома и водопровода рассчитываются по СНиП (СП) и СанПиН в метрах и зависят от типа канализации, материала труб. Имеет значение горизонтальное расстояние от фундамента, тип грунта и расположение на нем подошвы фундамента.
Решение о минимизации этого расстояния требует не только документально оформленного решения, но и теоретического обоснования:
СанПиН требует расположения водопроводных труб над канализационными, при наличии расстояния не менее 0,4 м по вертикали. Но если застройщик пропустил эту ошибку при проектировании, то трубы водопровода можно просто защитить кожухом. Это менее затратно, чем переделка проекта. Поэтому лучше сразу определить, на каком расстоянии от фундамента здания располагают трубы коммуникаций.
Водопровод – не единственный тип сооружения, который возводится при создании локальных сетей в индивидуальном строительстве.
Есть отдельные требования для водопроводов, вблизи которых может быть ввод централизованной сети, канализационный коллектор, септик или пристройка для содержания домашних животных. Эти и подобные по эпидемиологической опасности сооружения должны располагаться на требуемом расстоянии от источников питьевой воды.
Порядок прокладывания канализации
Дистанция определяется еще на стадии проекта инженерных магистралей. Учитывается расстояние между близлежащими магистралями, до водоносных источников
Важно выдержать и расстояние от канализационного колодца. Также учитывают и дистанцию до автотрассы, улицы, соседских сооружений и домов
Конечно, берут во внимание сечение трубы для канализации
Действуют в таком порядке:
- Составляют точный план с учетом норм СНиП. В нем учитывают все дистанции, описанные выше, в том числе от фундаментов домов. А также другие, если таковые присутствуют на местности.
- Проверяют, соответствуют ли данные в проекте всем графическим чертежам и схемам. Если встречаются несовпадения, исправляют и проверяют повторно.
- Уточняют, есть ли в месте будущей прокладки труб остатки старых коммуникаций. Причем любых, пусть даже это всего лишь провода. Если таковые будут обнаружены, планируют работы так, чтобы ничего не повредить. Для этого оставляют запас по дистанции до уже заложенных коммуникаций. В итоге риск повредить таковые сводится к минимуму.
Тогда удастся проложить канализацию в соответствии с СП. Если присутствуют другие коммуникации, они не будут повреждены, оставаясь на требуемом расстоянии от новых. При таком подходе будет соблюдено и расстояние от фундамента здания до канализационных труб.
Благодаря этому не возникнет многих проблем, включая неприятности со здоровьем, с домом и юридические риски
Важно помнить, что вокруг соседи, и они также могут пострадать
Особенно важно следующее. Если сеть канализационных труб пересекается с водопроводом, дистанция между ними определяется нормами СП 42.13330.2011, пунктом 12.36, и СП 18.13330.2011, пунктом 6.12
В первом – расстояние по горизонтали, во втором – по вертикали.
В идеале канализационные трубы прокладывают ниже водопроводных. Однако не всегда реально это соблюсти. Например, если не позволяет ландшафт
В этой ситуации допустимо проложить канализацию выше водопровода, но трубы обеих систем важно поместить в специальные защитные кожухи
Это футляры длиной не менее 5 метров. Максимум – 10 метров. Даже если случится авария и в канализационной трубе возникнет течь, токсичная жидкость не разъест защитный кожух. Теоретически.
Вот почему для водопроводных труб также требуется кожух. По футляру жидкость стекает далеко в сторону, где достаточно грунта для ее впитывания и нет никаких объектов, которые могли бы пострадать.
Какое должно быть расстояние от основания до канализации
Чтобы правильно определить максимум эффективное месторасположение канализационной ямы необходимо учитывать следующие правила:
- Расстояние до фундамента от канализации составляет 3-5 метров. Нормы снип гласят, что водопровод и напорную канализацию нужно прокладывать по горизонтали на расстоянии 5 метров от фундаментов зданий и сооружений. Самотечная канализация (дождевая и бытовая) должна быть расположена в 3 метрах от оснований зданий;
- Канализационные трубы залегают на глубине 0,4 м ниже уровня замерзания грунта;
- Рассчитывая длину труб к расстоянию до места стока добавьте 50 см для запаса.
Охранная зона ливневой канализации
Как и в случае с другими системами бытовой канализации, санитарная зона для ливневки – расстояние от элементов сети до объектов, которым в случае прорыва теоретически будет причинен вред. Эта дистанция, конечно же, измеряется в каждую сторону от участков канализационной системы.
Слив воды
Вне зависимости от того, каков тип канализации, соблюдают существующие правила. Охранная зона регламентируется следующей нормативной документацией:
- СНиП 3.05.04-85.
- СНиП 2.04.03-85.
- СП 42.13330.2011.
- СНиП 2.05.06-85.
- СНиП 2.04.02-84.
- СанПиН 2.1.4.1110-02.
- СП 32.13330.2012.
А двумя последними – размер охранной зоны, то есть сколько метров требуется отступать от труб в каждую сторону. Все, что связано с этой территорией, не должно противоречить нормативным документам. Ни результат, ни процесс.
Ливневые лотки
Поскольку охранная зона сетей канализации распространяется в каждую сторону от труб, без разрешения запрещены работы и над землей, и под землей. Если кто-то решит разместить что-то над охранной зоной, например навес, это также не должно создавать проблем. В таком случае лучше уточнить, законно ли это и требуется ли специальное разрешение.
Ниже в таблице представлено, сколько метров требуется отступать от дождевой (ливневой) канализации согласно нормам СП, СанПиН и СНиП
Такие меры предосторожности не менее важно соблюдать, чем охранную зону вокруг других вариантов канализационных сетей
| При посадке кустарников и деревьев | 3 метра |
| При постройке объектов | 5 метров |
| При складировании чего бы то ни было | 5 метров |
| До фундаментов ограждений | 1,5 метра |
| До фундаментов зданий | 3 метра |
Кто-то, возможно, считает, что ливневая канализация не несет в себе особой опасности. Это не так. Конечно, если сравнивать таковую с другими типами канализационных сетей, угроза меньше.
Нет такого отравляющего воздействия, равно как и столь высокого риска размножения патогенных микроорганизмов. Однако угроза все-таки есть, и немалая.
Устройство коммуникации около дома
Дождевая вода перемешивается с грязью, и в итоге весь поток в канализации представляет концентрацию природной грязи, а иногда и вперемешку с антропогенными отходами (мусором).
И такая вода тоже может нанести вред окружающей среде, и в итоге – людям. Вот почему необходимо устанавливать охранную территорию и для ливневой канализации.
Кстати, охранная зона напорной канализации во многом такая же, как у ливневой. Это говорит о том, что степень угрозы от дождевой сети не многим меньше.
Ливневый лоток с решеткой
В самотечной же хозяйственной системе отсутствует такое давление, как в напорной. А потому условия по охранной дистанции достигают максимум трех метров до фундамента здания.
Важно учитывать, что эти нормы применяются чаще всего. Однако бывают ситуации, отличающиеся от обычных, в которых зона канализации рассчитывается индивидуально. Но делать это имеет право лишь опытный инженер, получивший разрешение на установку таких границ
Тогда санитарные правила не будут нарушены
Но делать это имеет право лишь опытный инженер, получивший разрешение на установку таких границ. Тогда санитарные правила не будут нарушены.
Ливневка в городе
Возможно ли уменьшить расстояние от канализации до фундамента?
Популярный материал:
Если Вы столкнулись с проблемой большого расстояния канализации до фундамента, то возможно такая ситуация вызвана несоответствием нормативов или неправильным проектированием. В любом случае, решение данной проблемы может снизить расходы на эксплуатацию и обслуживание канализационной системы.
Для начала, нужно обратиться к специалистам, которые смогут провести инженерно-геологические изыскания на вашем участке. Изыскания позволят выявить возможность и способность грунта к переносу нагрузки от канализации. Также эта процедура определит границы проникновения фильтратов и грунтовых вод.
Если же разрешение на перенос колодцев находится на территории муниципального образования, то решения этого вопроса должны быть постановлено на совете депутатов с меткой РУС — расположение узел канализации. То есть тщательно подготовленные аргументы, а также желание запланировать работы на основании полученного разрешения — вот ключи к успеху в решении на этапе разработки проекта.
Как только эти два пункта будут выполнены, Вы можете начинать работу по изменению существующих параметров. Но не забывайте, что какие-либо изменения в канализации должны выполняться только квалифицированными специалистами, которые обладают необходимым опытом и знаниями.
| Преимущества уменьшения расстояния канализации до фундамента: |
|---|
| Экономия на эксплуатации: чем меньше расстояние до фундамента, тем меньше нужно будет использовать трубы и материалы, что в свою очередь снизит расходы. |
| Лучший контроль: канализация, расположенная ближе к фундаменту, более доступна и легче проверяется на наличие проблем и неисправностей. |
| Повышение безопасности: уменьшение расстояния может помочь предотвратить аварийные ситуации и повысить безопасность жильцов дома. |
Нормы размещения элементов ливневой канализации
Специфика ливневой канализации заметно отличается от устройства бытовых систем. Основная разница состоит в сезонном режиме работы, что существенно меняет нормы, требования к глубине укладки подземных сетей, преимущественном использовании наружных лотков, желобов. Как правило, в непосредственной близости от фундамента подземных трубопроводов ливневой канализации не обустраивают. Вокруг дома по всему периметру устанавливают наружный приемный желоб, по которому стоки протекают в дождеприемники и следуют к ближайшему резервуару.
Особенностью ливневых коллекторов является большой объем, рассчитанный на прием больших количеств дождевой воды во время сильных ливней. Расстояниемежду колодцами ливневой канализации СНиП не регулирует, так как они являются завершающими элементами системы. Минимальный нормативный диаметр труб ливневых систем составляет 200 мм, что обусловлено необходимостью обеспечить пропускную способность в момент пиковой нагрузки.
На участке частного дома редко бывает больше одного резервуара. Если он не справляется, организуют проход стоков в водоемы, овраги или иные точки сброса. Для этого либо строят дополнительные желоба на поверхности, либо прокладывают подземные каналы. Второй вариант используется, если линию надо провести под грунтовой дорогой или элементами благоустройства. Глубина наружных каналов рассчитывается по объемам стоков, характерных для данной местности
Важно учитывать наиболее сильные, продолжительные дожди, иначе эффективность всей системы будет равна нулю
Стандарт удаленности от фундамента
Эти нормы СП проверены практикой. В течение десятилетий выявлено, что делать расстояние меньше таковых рискованно. Ведь любая авария приведет к массе последствий, которых возможно было легко избежать. Ниже в таблице указаны стандарты по дистанции между канализацией и фундаментом.
Иногда невозможно соблюдать указанные дистанции. Тогда стоит руководствоваться минимальным расстоянием, равным 1,5 метра. Но тут действуют особые правила: участки, слишком близкие к фундаменту, прокладывают в футлярах. Допустимы только трубы из чугуна.
Напорная канализация и фундаменты
Расстояние от канализации этого типа самое большое. Такая система называется напорной, потому что в ней присутствует насос. За счет такового возникает давление на стоки. Такой вариант канализации требуется лишь при условии, что хватает безнапорной (самотечной) системы.
Читайте так же: От чего выгибает трубы отопления
Когда надо прокладывать напорную канализацию:
- при трубах малого диаметра;
- при неровном рельефе, вызывающем застаивание стоков;
- если пространство стеснено сооружениями соседей;
- если дом ниже центральной канализации;
- если канализацию невозможно проложить под землей.
Нередко применяется следующий вариант. Воду с нижних этажей гонит напорная система, которая затем, выше, совмещается с самотечной. Возможны и другие варианты. Но экспериментировать не стоит, все должно в итоге быть согласовано с профессионалом.
У такой канализационной системы самая большая дистанция до фундамента. Это связано с тем, что в ней и самый большой напор. В случае прорыва вода будет более интенсивно просачиваться. И потому потребуется больше площади грунта, чтобы ее впитать. Впрочем, это поможет лишь на время, и аварию надо устранять.
Самотечная канализация и фундамент
Согласно СНиП так еще называется безнапорная система. Расстояние от фундамента до самотечной канализации равно расстоянию от ливневой системы. Ведь в обоих случаях движение возникает за счет естественного уклона. Отсутствуют факторы, создающие давление и ускоряющие поток. Это минимальный вариант, который, однако, применяется чаще всего.
Ливневая канализация
Этот тип канализации используется для отвода осадков. Особенно актуально в районах, близких к мировому океану. Например, в Ленинградской области. Осадков в этих местах больше, и они обильнее
Важно соблюдать дистанцию от такой канализационной системы до основания здания. Это необходимо по многим причинам
Расстояние от ливневой канализации до фундамента влияет на следующее:
- сохранение основания здания сухим;
- отсутствие рисков для коммуникаций;
- сохранение придомового участка в первозданном виде.
Не допускается попадания вод дождевой канализации в бытовую (самотечную или напорную). Равно как и наоборот. В первом случае бытовая канализационная система засорится. Во втором – загрязнится ливневка, воды которой проходят лишь поверхностную очистку.
Второй вариант более критичный, чем первый. Однако оба они под запретом согласно СНиП.
Пара слов о септиках
Важно приобретать лишь полностью герметичные, качественные резервуары. Лишь тогда септик допустимо размещать в относительной близи или выше колодца либо скважины
Однако часто качество септиков оставляет желать лучшего. Если других вариантов нет, то и подход требуется соответствующий.
Армирование фундамента жилого дома на участке ИЖС
Не самый качественный септик лучше разместить как можно ниже источника водозабора. А лучше – еще и дальше по горизонтали.
При этом важно учесть еще и соседские источники водозабора на участках ИЖС или СНТ. Желательно, чтобы септики соседей либо также располагались на значительной глубине, либо отличались идеальным качеством
В любом случае воду в частном доме лучше периодически проверять
Желательно, чтобы септики соседей либо также располагались на значительной глубине, либо отличались идеальным качеством. В любом случае воду в частном доме лучше периодически проверять.
Бетонный колодец
В заключение важно отметить, что дистанция между основанием дома и канализацией не должна выходить за рамки правил, установленных нормативными документами. В противном случае возникнут проблемы со всей системой
А переделывать такие вещи в уже построенном доме затратно, сложно и не всегда безопасно.
Другие полезные советы
К некоторым нормативам снип на эту тему относятся следующие пункты:
- Для создания самотека нужен угла в 4-7 градусов;
- Отток воды в случае ремонтных работ на канализационной системе должен быть осуществлен без сброса в водоемы. Для этих целей подойдет специальная емкость, из которой будет осуществлять перекачка в другую канализационную сеть;
- Самотечные сети должны быть спроектированы и смонтированы в одну линию;
- Материал для труб должен быть стойким к коррозии, в том числе и в газовой среде.
Следуя главным правилам монтажа канализации можно избежать неисправностей всей системы, а также еще в процессе заливки фундамента обеспечить наличие качественной системы водоотвода.
Нормативные документы
Решение сделать канализацию своими руками или с помощью строительной фирмы не означает, что выбор места строительства можно осуществлять по произвольному принципу.
Начать собственноручно копать под их постройку котлован или яму, а также использовать буровую установку без согласования недопустимо. Нужно получить законное разрешение и удостовериться, что все расстояния на подаваемой схеме выдержаны в соответствии с правилами.
Бетонный вариант конструкции
Если нормы расстояния и расположение труб водопровода или канализации не соответствуют прописанным в правилах СНиП, проверяющие специалисты обязательно укажут на несоответствие, и в схему нужно будет внести изменения. Но место установки, выбранное по требованиям законодательных постановлений, легче скорректировать и перенести, чем несколько уже готовых сооружений.
Непременно нужно придерживаться одобренной схемы постройки, и это очень важно, потому что в СЭС принято проверять соответствие уже готового обустройства тому, что располагалось на разрешительном документе. Эта дистанция замеряется и от дома, и от соседского забора
Для этого у них есть и права, предусмотренные законодательством, и специальные нормы, утвержденные на федеральном уровне:
- Закон РФ № 52-ФЗ «О санитарно-эпидемиологическом благополучии населения», принятый в 2008 году;
- СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»;
- СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»;
- СП 31.13330.2012 (ранее СНиП 2.04.02-84) «Водоснабжение. Наружные сети и сооружения»;
- СП 32.13330.2012 (ранее СНиП 2.04.03-85) «Канализация. Наружные сети и сооружения»;
- СП 53.13330.2011 (ранее СНиП 30-02-97);
- Закон о дачах от 2018 года, действующий с 1 января 2019 года.
Минимальное расстояние от септика на участке ИЖС или СНТ согласно нормам
Располагать септик, сливную яму и автономные очистные сооружения следует с учетом расстояний, указанных в СНиП и СанПиН. Если использовать септики Топас, Танк или Тверь как приспособления для биологической или аэрационной очистки, их можно устанавливать даже в подвале жилого дома.
Некоторые из них выдают после переработки воду, пригодную для полива участка. Данные устройства необходимо расположить по отношению к дому с соблюдением всех необходимых норм, учитывая применяемую технологию, объем устройства и тип строения для проживания.
Монтаж конструкции
Градостроительство Охранные зоны наружных инженерных сетей

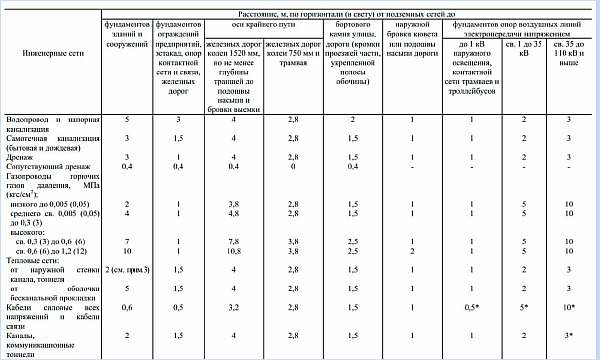

Состав и расстояния от объектов строительства до инженерных коммуникаций т.е. охранные зоны — определены в СНиП 2.07.01-89*, актуальная действующая редакция этого СНиПа — СП 42.13330.2011. Собственно из этого СНиПа следует:
Охранная зона бытовой канализации
Отличают напорную и самотечную канализацию. Соответственно охранная зона бытовой напорной канализации — 5 метров от трубы до фундамента здания или сооружения.
Если канализация самотечная, то согласно СНиП охранная зона составит — 3 метра.
При этом минимальное расстояние от забора или опор контактной сети до канализации составит 3 и 1,5 метра соответственно.
Охранная зона водопровода
Охранная зона водопровода — 5 метров от фундамента объекта до сети. Охранная зона от фундамента ограждения предприятий, эстакад, опор контактной сети и связи, железных дорог до водопровода — 3 метра.

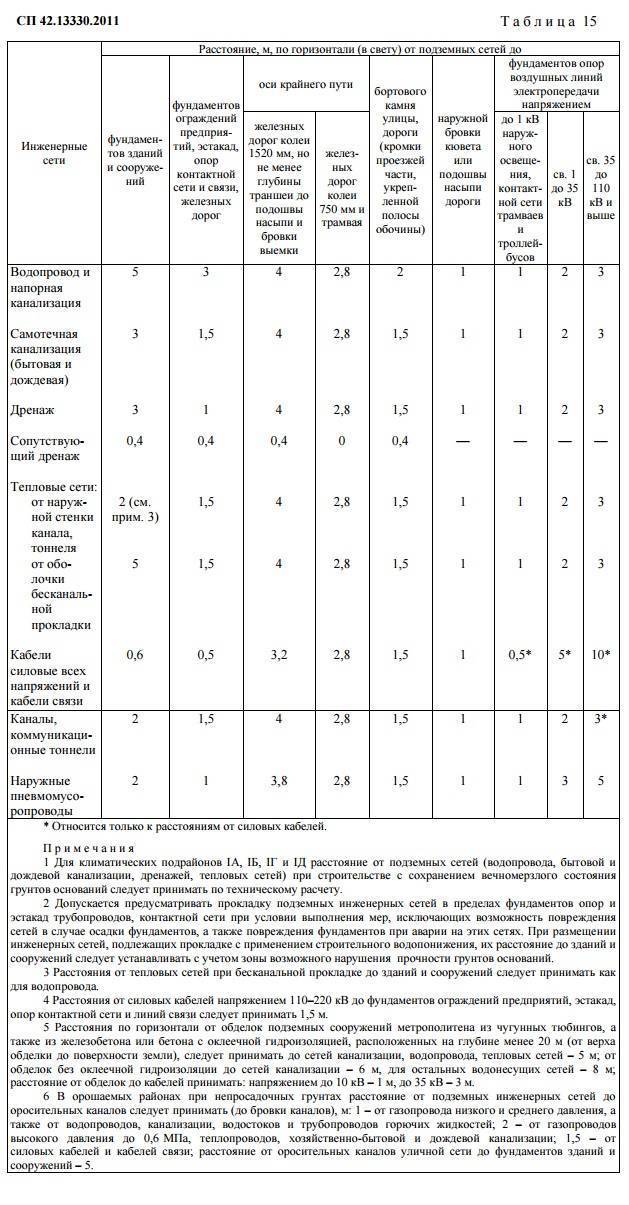

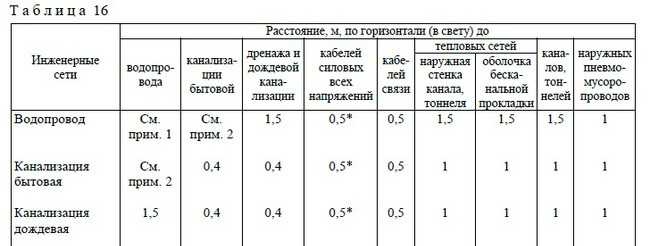

Кроме того, из СП 42.133330.2011 Таблица 16 (подробнее см.ниже), можно подчерпнуть следующие сведения, касающиеся прокладки водопровода и канализациионных труб:
«2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м: до водопровода из железобетонных и асбестоцентных труб — 5; до водопровода из чугунных труб диаметром до 200мм — 1.5 , диаметром свыше 200мм — 3; до водопровода из пластиковых труб — 1,5.
Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5м.»

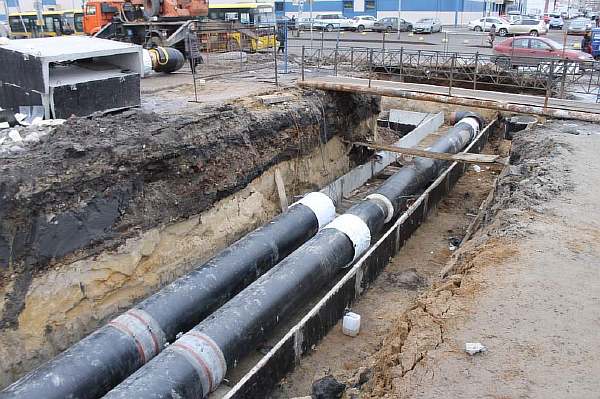

Охранная зона тепловых сетей
Минимальная охранная зона тепловых сетей от наружной стенки канала, тоннеля, от оболочки бесканальной прокладки, до фундамента здания — 5 метров.
Охранная зона кабелей и сетей связи
Охранная зона силовых кабелей всех напряжения и кабелей связи от сети до фундамента здания или сооружения — 0,6 м.

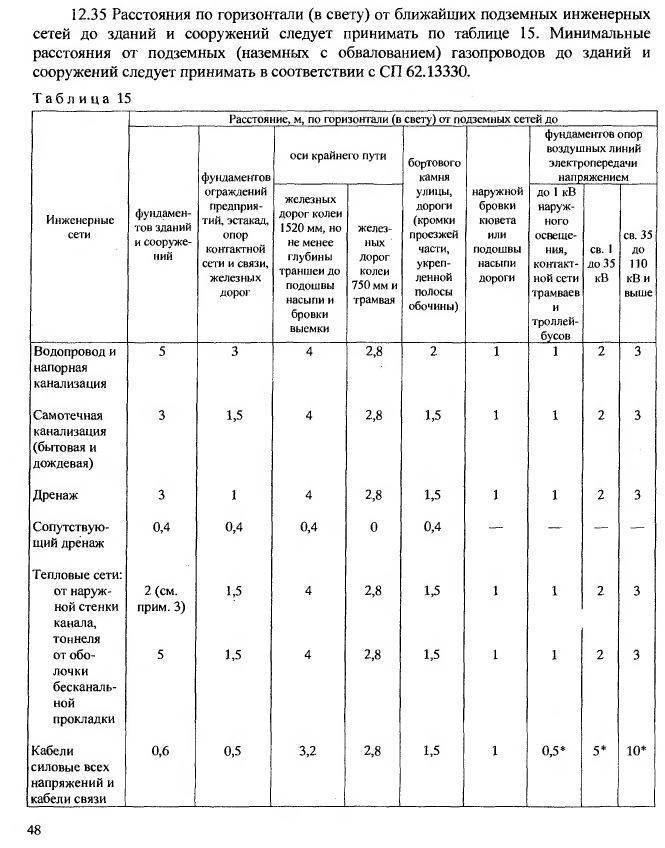

А вот и сама таблица — её первая часть:
Охранная зона ЛЭП
Впрочем, согласно того же пункта, если силовые линии проложены в границах населенных пунктов под тротуаром то:
- до 1 кВт, допустимая охранная зона от крайних проводов — 0,6 метра до фундамента здания и 1 метр до проезжей части.
- Для линий свыше 1 и до 20 кВт — охранная зона составит 5 метров.
Согласно тому же приложению, в местах где линии ЛЭП пересекают судоходные реки, охранная зона для них составит 100 метров. Для несудоходных рек охранные зоны не меняются.
В охранных зонах ЛЭП определен особый порядок землепользования. В пределах охранных зон земля не отторгается у владельца, но на её использование накладываются обременения — не строить, не складировать, не блокировать, не долбить сваи, не бурить шурфы, работы с помощью тяжелой техники производить только по согласованию с Сетевой организацией, и т.п. подробнее — см. постановление.
Охранные зоны хоть и определяются согласно приложению, но в конечном итоге устанавливаются владельцем сетей, сведения о них передаются в кадастровую палату. Пункт 7й постановления гласит, что сетевая организация должна за свой счет разместить сведения о наличии, опасности, и размерах охранных зон, в этих самых зонах — т.е. установить соответствующие информационные знаки.
Охранная зона жилых домов и общественных зданий
Так же в СП 42.13330.2011, можно найти таблицу регламентирующую расстояние от жилых домов до гаражей, автомобильных стоянок и станций технического обслуживания и до общественных зданий включая образовательные и дошкольные учреждения.
Охранная зона деревьев и кустарника
На самом деле эту таблицу стоит понимать с точностью до наоборот, так как регламентируется расстояние от зданий до деревьев и кустарника (зеленых насаждений).
Из неё следует, что минимальное расстояние от стены здания до оси ствола дерева составляет 5 метров.
Охранная зона газопровода
Газопроводы различают по устройству (надземные, подземные) по давлению внутри трубы (от нескольких килопаскалей, до 1,5 мегапаскалей) и диаметру трубы. Расстояние от газопровода до здания определено в СП 62.13330.2011 в Приложении Б. Здесь представлены выдежки из этого приложения для определения охранных зон для подземных и надземных газопроводов.
Минимальные расстояния между инженерными коммуникациями

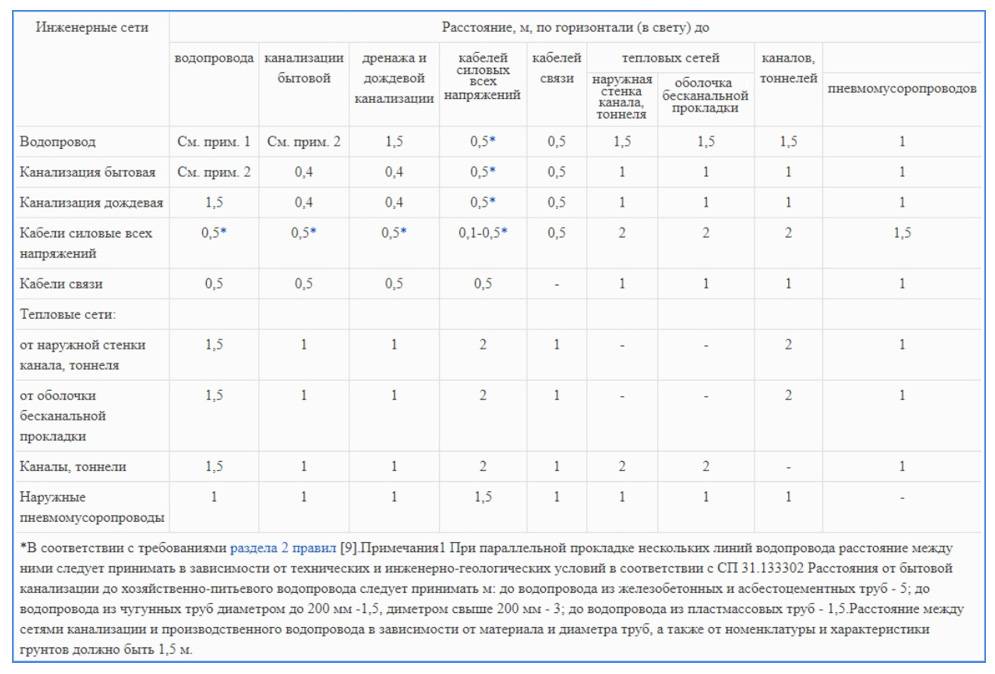

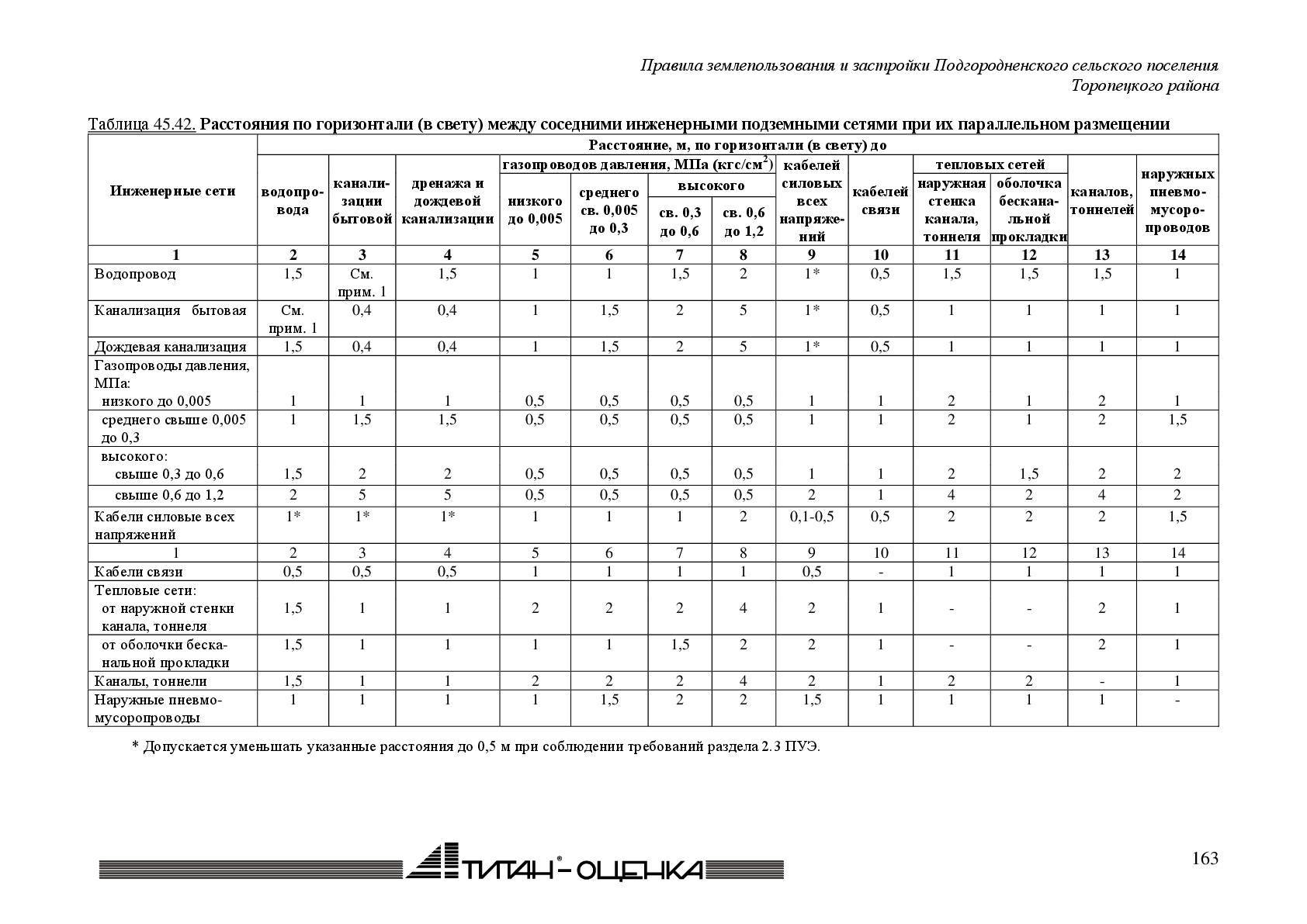

Еще в СП можно найти таблицу регламентирующую минимальные расстояния между инженерными коммуникациями. Расстояния между водопроводом и канализацией, силовыми кабелями и тепловыми сетеми, между ливневой канализацией и бытовой, и т.д.
