Виды распределительных коробок
Распределительная электрокоробка выпускается в оконечном и проходном варианте. Многопостовая секция получается соединением необходимых коробок, указанных двух типов. Зачастую изделие классифицируется по типу монтажа. Есть внешняя и внутренняя модель, для открытой и скрытой проводки.
К сведению! Кроме классификации по типу монтажа, существует градация распределительных коробок по назначению, безопасности. Такая классификация действует в помещениях, где нужно защитить большое количество промышленного электрооборудования от агрессивной внешней среды.
По безопасности бывают изделия классические, пылезащищенные, брызгозащищенные и пожаростойкие, имеющие повышенную прочность. Первые применяются в обычных, производственных помещениях снаружи. Рассчитаны на стандартный показатель напряжения 220 В. Имеют крышку без прокладки из резины и стандартные резиновые уплотнительные каемки. Вторые предназначены для объектов, где находится высокое содержание пыли и требуется защитить провода от нее, чтобы система электроснабжения работала и исправно.
Вам это будет интересно Определение силы тока в цепи
Брызгозащитные распределительные коробки с клеммами используются для скрытой проводки в помещениях, где высокая влажность воздуха. Они покрыты специальными резиновыми прокладками и уплотнителями. Пожаростойкие, применяются там, где производятся пожароопасные работы.
Вариант размещения и способ крепления

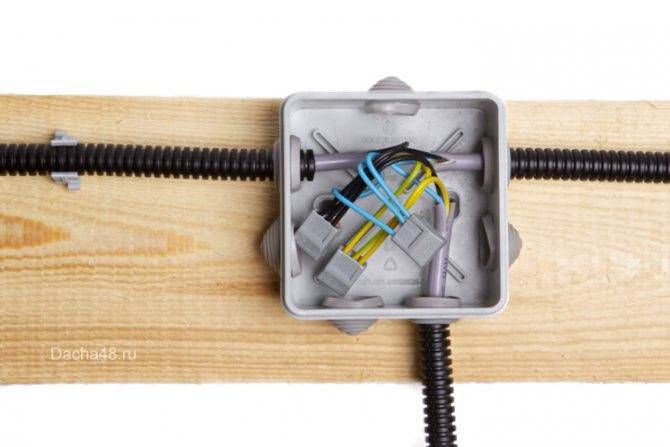

Внешняя модель закрепляется поверх стены. Такой вариант используется при оборудовании офисных, промышленных и коммерческих помещений. В частном доме такими распределительными коробками оборудуют подсобки и комнаты технического назначения.
Внешняя модель

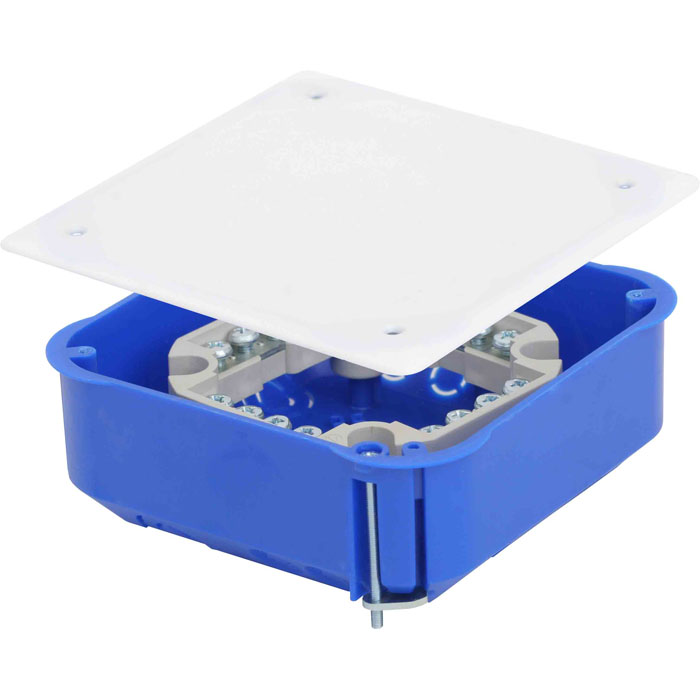

Внутренняя модель предназначена, чтобы закреплять провода в проеме стенки или перегородочных пустотах так, чтобы проводка, которая была проложена в каналах, не выходила наружу. Крышка на таком изделии после монтажа или проводного соединения скрывается с помощью штукатурки или шпаклевки.
Внутренняя модель
Наиболее популярен навесной способ крепления, но есть и напольный. Как правило, второй чаще всего используется в промышленности.
Обратите внимание! По способу закрывания есть модель с простой крышкой и крышкой, закрывающейся шурупом или винтом. Навесной способ крепления. Навесной способ крепления
Навесной способ крепления
Форма и размеры изделия
По форме распределительная коробка бывает круглой, квадратной, прямоугольной, с гладкими, перфорированными, конусными стенками. По защите корпуса бывает не защищенной, защищенной и герметичной. По размерам маленькая, средняя и большая. По способу ввода кабеля есть изделие для трубы, гофры, кабеля.
Количество и размеры отверстий в корпусе
Согласно номенклатуре, есть распаячная модель. Она используется для разводки электричества в доме, промышленном цеху. В ней находится от двух до четырех отверстий. Есть распределительная модель с шестью корпусными отверстиями для узловых кабельных соединений.
Стандартное количество отверстий
К сведению! Также имеется установочная модель. Это подрозетник. В ней 2-6 отверстий.
Материал
Распределительная клеммная коробка бывает в основном пластиковой и металлической. Пластик имеет отличные диэлектрические свойства, он дешевый. Изделия из него выпускаются разных форм и размеров. Они комплектуются резиновыми уплотнителями, монтажными планками и фиксирующими винтами. Модели долговечны, поскольку пластик не разрушается естественным образом.

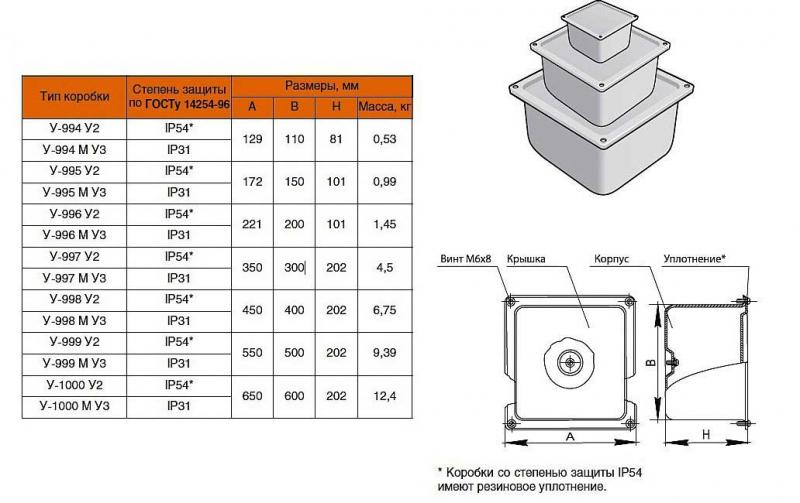

Металлическая распределительная коробка используется на складе, в ангаре, мастерской и промышленном секторе. Она применяется там, где нужно не только прикрепить электропровода, но и защитить их от неблагоприятных факторов производственных помещений. Изделия из металла создаются штамповкой, последующей грунтовкой и окраской. Фиксация крышки достигается винтовым соединением. Герметичность конструкции повышается резиновыми уплотнителями и крышками.
Вам это будет интересно Особенности переходного сопротивления
Пластик не хуже металла
Обратите внимание! Коробки из пластика обладают достойной степенью защиты оболочки. Литой фторопласт или пропилен устойчив к действию химических веществ. Неметаллические изделия могут находится в повышенной влажности на протяжении длительного времени
Они не подвержены коррозии по сравнению с металлом. По прочности пластик уступает металлу
Неметаллические изделия могут находится в повышенной влажности на протяжении длительного времени. Они не подвержены коррозии по сравнению с металлом. По прочности пластик уступает металлу.
Отличия распределительных коробок
Основное различие между устройствами заключается в способе монтажа. Изделие может быть установлено внутри стены и замаскировано шпаклевкой, штукатуркой или монтироваться на стене. Также разница может заключаться в типе устройства, особенно если оно предназначено для защиты от внешних воздействий.

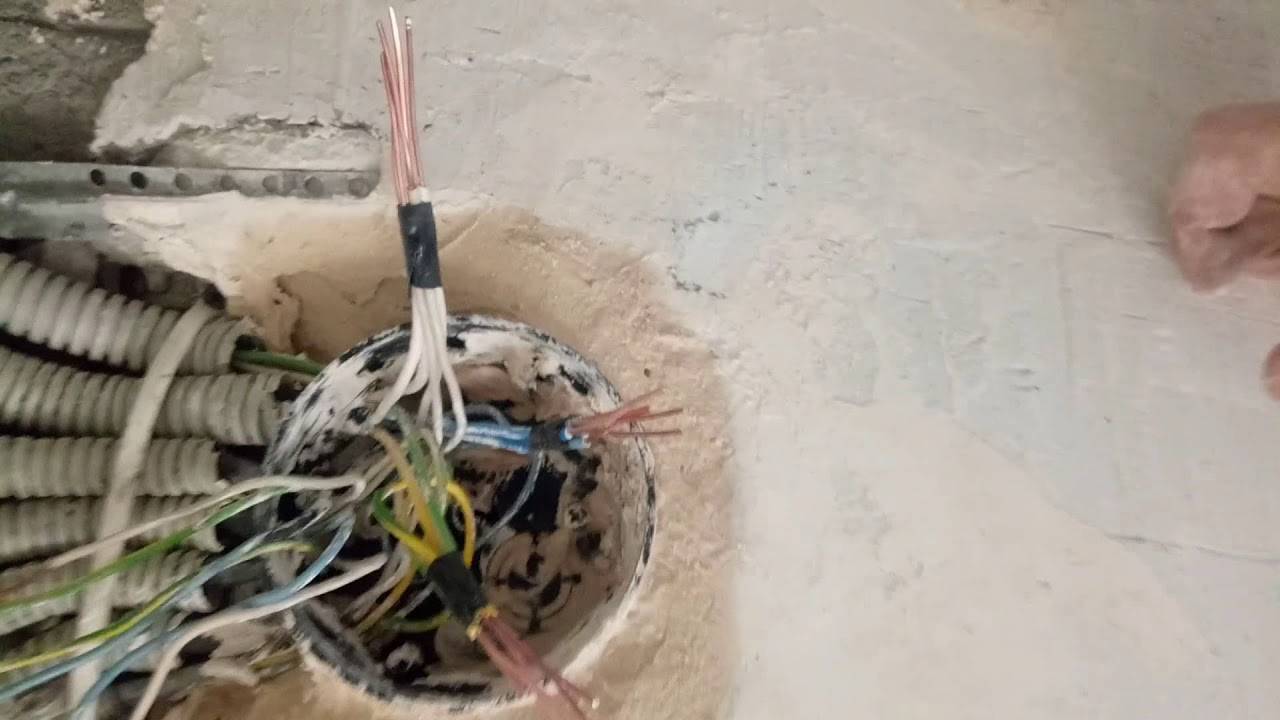

Скрытый монтаж проводки
Устройства устанавливаются в месте соединения выводов и электроцепей в определенном проеме стены. Установка возможна в свободном пространстве перегородок. Это позволит обеспечить скрытный монтаж проводки и спрятать кабели за штукатуркой или разместить в специальные кабель-каналы. После установки девайса в стену или канал его крышка также должна быть обработана штукатуркой.
Открытый монтаж проводки
Если установка распредкоробки осуществляется открытым образом, то устройство должно быть надежно зафиксировано на поверхности стены. То же самое касается и кабельных каналов, в которых будут уложены электроцепи. Этот вариант монтажа более актуален для подключения и установки в офисных или промышленных помещениях, где внешний вид не имеет значения. Может применяться и в частных домах, а также для обустройства проводки в технических помещениях.
Основное преимущество этого метода монтажа заключается в возможности получения быстрого доступа к месту соединения электроцепей. Такой способ более удобен для зданий и помещений, характеризующихся большим числом потребителей энергии.
Степень защиты
Помимо разделения изделий по методу установки, между собой эти устройства могут делиться на разные классы, обеспечивающие максимальный уровень безопасности для конкретных помещений.
Виды коробок по степени защиты:
- Стандартные защищенные девайсы. Применяются в бытовых или промышленных помещениях, допускается использование в сетях на 220 вольт. Изготовляются из металла или пластика, а их крышка обычно не оснащается прорезиненой прокладкой, уплотнителями оборудуются только места ввода.
- Пылезащищенные устройства. Применяются для установки в помещениях, характеризующихся повышенным содержанием пыли или других мелких частиц, попадание которых в корпус девайса приведет к проблемам в работе электросети. Спрятать такое устройство в стену не получится, поскольку оно предназначено для открытого монтажа.
- Брызгозащитные изделия. Используются в комнатах и помещениях, характеризующихся повышенной влажностью воздуха. Брызгозащитные ответвительные и распаячные коробки оснащаются прокладками и уплотнительными элементами, благодаря которым обеспечивается качественная защита проводки. С помощью таких девайсов можно предотвратить попадание жидкости внутрь конструкции.
- Пожаростойкие устройства высокой прочности. Их использование актуально в зданиях и помещениях, где систематически выполняются взрывоопасные работы и применяются воспламеняемые материалы и средства. В таких помещениях требования пожарной безопасности необходимо обеспечить на самом высоком уровне, поэтому в них монтируются огнестойкие изделия. Они позволяют не только надежно зафиксировать электроцепи, но и удерживать их с помощью специальных креплений, расположенных в установочном отсеке.
Подробно о степени защищенности, устройстве и подсоединении контактов распределительного изделия рассказал «Реальный электрик Калуга».
Ошибки при монтаже
Возникновение пожаров в деревянных домах зачастую связано с нарушениями правил безопасности при монтаже или эксплуатации электрической проводки.
Перечислим основные ошибки, которые допускаются в обоих случаях:
- Монтаж скрытой проводки под потолком. Часто электрический провод размещают в межэтажных перекрытиях, забывая о дополнительных мерах изоляции. При этом кабель оказывается в непосредственной близости с деревянными поверхностями. В случае неправильно выбранного сечения кабельная линия начнет перегреваться, что постепенно приведет к возгоранию.
- Прокладка кабеля под плинтусом. Под ним мало места, которого не хватает для создания «безопасного воздушного барьера». Из-за этого провод постоянно соприкасается с деревянным или пластиковым плинтусом, что приводит к перегреву и возгоранию. Зазоры в плинтусе должны быть не менее 10-15 мм.
- Использование гофрированных труб из поливинилхлорида категорически недопустимо при установке электрической проводки в деревянных домах. Замените изделия на металлические стандартные или гофрированные кабель-каналы.
- Расположение кабеля в штробе без изоляции. При выборе скрытого метода прокладки допустимо использование подготовленных углублений – штроб. Однако даже в таком случае в штробу нужно закладывать не голый кабель, а металлическую гофру или стальную трубку.
- Установочные короба для розеток и выключателей должны быть изготовлены из металла. Недопустимо применение пластиковых конструкций.
Цены на распределительные (распаячные) коробки
Цены на любые товары технического назначения зависят, прежде всего, от сложности изготовления и степени применимости.
Если сравнить два вида распаячных устройств, то увидим следующее:
- Коробки для использования в помещениях с невысоким уровнем влажности.
- Они же – выполняющие дополнительные функции выравнивания потенциалов – для помещений с повышенным уровнем влажности (ванные комнаты). В таких изделиях установлена дополнительная шина заземления, подключаемая к ванне, трубной разводке отопления, трубам канализации и прочее. Естественно, что изделие такого типа будет стоить заметно дороже.
Таблица 2
| Наименование | Изображение | Цена (руб) |
| Распаячная коробка HEGEL ОП 100х100х50 IP55 ЩДУП | 91 | |
| Распаячная коробка TDM 50x50x20 ОП с клеммной колодкой белая SQ 1410 | 38 | |
| Коробка распаячная HEGEL ОП 80х80х40 IP55 KP2603 | 59 | |
| Распаячная коробка с крышкой ОП IP54 100x100x55 | 60 | |
| Распаячная коробка ОП 70х70х40 IP55 Ruvinil 67030 | 46 | |
| Распаячная коробка СП диам. 73х42 мм IP20 TDM SQ 1402-0011 | 20 | |
| Коробка распаячная ОП 100х100х50 IP54 Ruvinil 67045 | 104 |
Как видно из таблицы уровень цен на эти изделия весьма невысок, поэтому есть смысл предпочесть качество, не обращая внимания на разницу в стоимости.
Успехов вам!
Разновидности распределительных коробок
В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.
Конструкции имеют различный внешний вид
Таблица №1. Разновидности распредкоробок по способу установки
| Вид | Описание |
|---|---|
| Открытый | Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса. |
| Скрытый | Такой вид распредкоробок чаще всего используется для жилых помещений. Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям. |
Таблица №2. Материалы для изготовления корпуса
| Вид, иллюстрация | Описание |
|---|---|
| Пластик | В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: · качественную изоляцию; · прочность к механическим повреждениям; · устойчивость к химическим препаратам и воспламенению. |
| Металл | Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия. |
Таблица №3. Типы комплектации распредкоробок
| Тип | Описание |
|---|---|
| Без внутреннего наполнения | Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: · вы можете сделать соединение проводов в коробке удобным способом; · при условии правильного монтажа контакты не будут разбалтываться. |
| С дополнительными клеммами | Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться. |

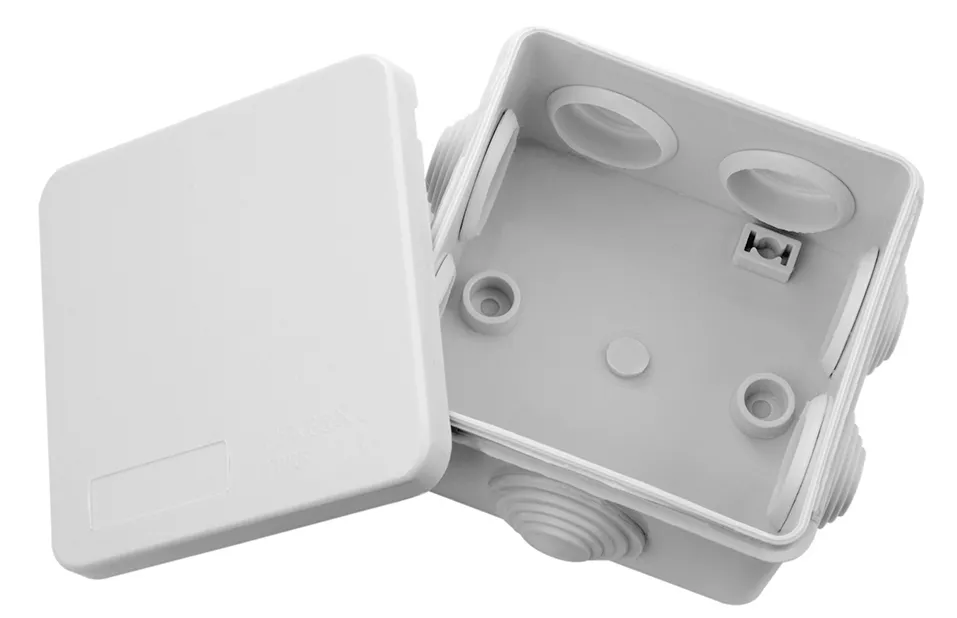

«Пустая» распределительная коробка
Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.
Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки
Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха
От чего защищают распредкоробки:
- Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
- От частиц пыли. Это актуально на производственных объектах.
- От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
- От механических ударов. Это актуально, если коробка устанавливается на улице.
- От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.
По форме, коробки бывают квадратными, круглыми и прямоугольными — последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.
Фото распределительных коробок для электропроводки
Также рекомендуем просмотреть:
- Схема подключения проходного выключателя
- Как выбрать и установить электрический распределительный щит
- Какие кабельные стяжки выбрать
- Как выбрать лучший дверной звонок
- Какой силовой кабель лучше выбрать
- Назначение и принцип работы дифференциального автомата
- Разновидности и схемы подключения ТВ-розетки
- Для чего нужна термоусадочная трубка
- Какой терморегулятор для теплого пола лучше выбрать
- Как выбрать и подключить двойную розетку
- Инструкция, как подключить розетку своими руками
- Схема подключения выключателя
- Как подключить двойной выключатель
- Лучший светильник с датчиком движения для дома
- Какой счетчик электроэнергии лучше выбрать
- Как выбрать и установить подрозетник
- Компьютерные розетки RJ45
- Какой должна быть высота установки розеток
- Как подключить розетку с заземлением
- Лучшие стабилизаторы напряжения для дома
- Как выбрать и настроить розетку с таймером
- Как подключить телефонную розетку самостоятельно
- Как выбрать люминесцентный светильник
- Выдвижные и встроенные розетки
- Как выбрать лучший галогенный прожектор
- Какой светодиодный прожектор выбрать
- Лучшие пластиковые короба для электропроводки
- Что такое умная розетка
- Что такое УЗО и как оно работает
- Обзор современных сенсорных выключателей
- Выбор и установка одноклавишного выключателя
- Правильный выбор автоматического выключателя
- Выбираем лучший крепеж для проводов
- Виды гофр для электрических кабелей
- Как выбрать точечный светильник для натяжных потолков
Особые требования к безопасности

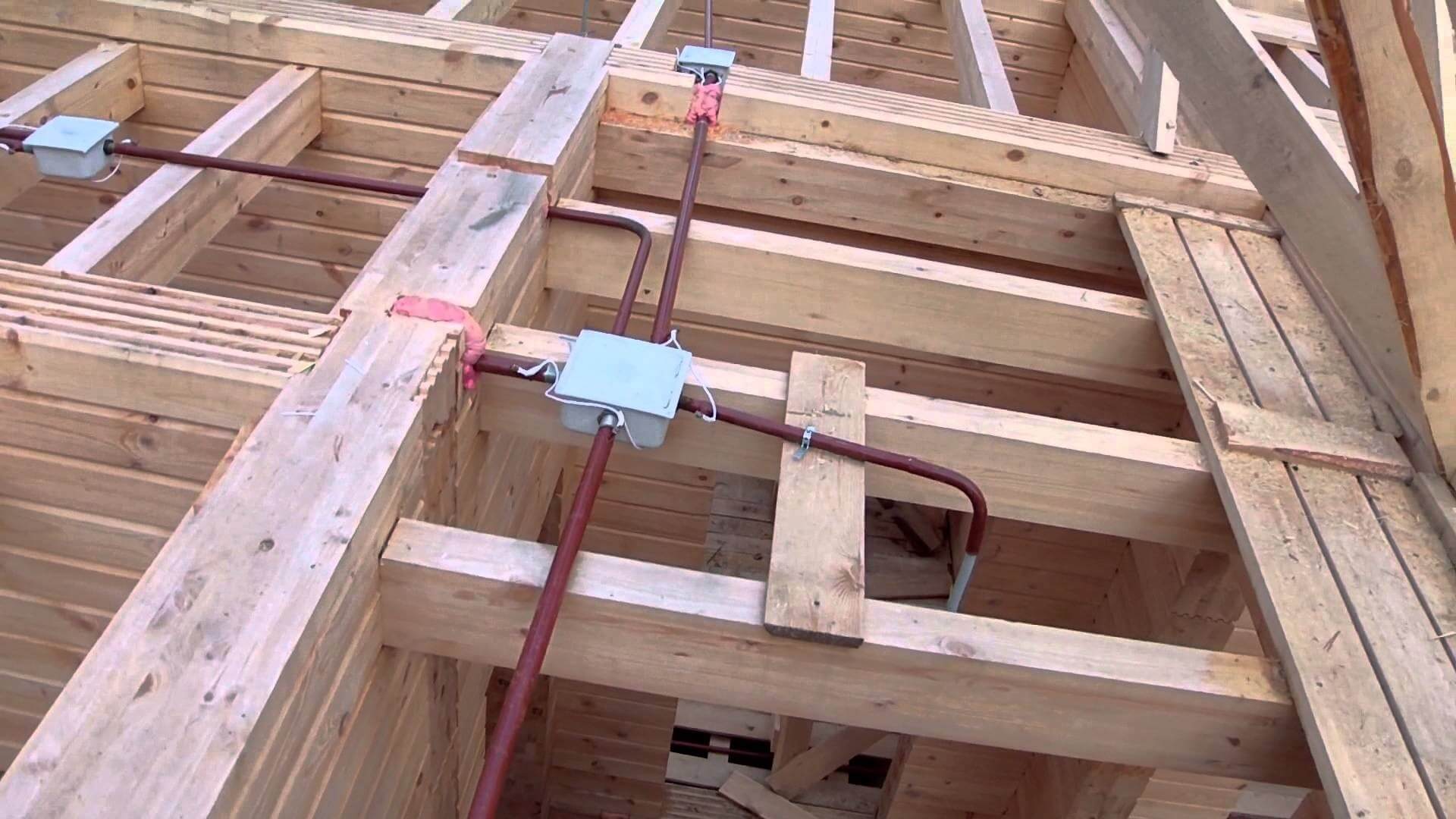

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований и соответствия ГОСТ Р 50571.1- 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.
При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.
Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить . Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.
Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, мы рассказывали в отдельной статье.
Где и как устанавливать распределительные коробки
Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.
Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.
Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее. Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.
Что такое распаечные коробки
Пластиковая распаечная коробка (или металлическая) представляет бокс круглой, квадратной или прямоугольной формы, снабженный отверстиями ввода электрических кабелей. Главная задача изделия – обеспечить защиту разводки проводов, которые внутри можно соединять между собой пайкой, скруткой или при помощи клемников. Полученные отводы переправляют в любые стороны.
Распаечные коробки наружной установки относят к группе электромонтажного оборудования. Их специфика предполагает наличие в таких устройствах элементов, отвечающих за герметичность соединений внутри. Так, они снабжены прокладками, муфтами, которые предотвращают попадание в корпус влаги через входные отверстия и крышку.
Вопрос-ответ:
Какие размеры бывают у распределительных коробок для электропроводки?
Распределительные коробки для электропроводки бывают разных размеров. Самые распространенные размеры коробок включают в себя следующие: 60×60 мм, 80×80 мм, 100×100 мм, 120×120 мм и 150×150 мм. Но также существуют и другие размеры в зависимости от требований и конкретной задачи.
Какие виды распределительных коробок для электропроводки существуют?
Существует несколько видов распределительных коробок для электропроводки. Одним из самых популярных видов являются обычные распределительные коробки со стандартным размером и формой. Также есть специальные варианты, например, водонепроницаемые коробки для установки во влажных помещениях или на улице. Также существуют распределительные коробки с различными способами крепления, например, настенные или наружные коробки для крепления на фасад здания.
Какие характеристики имеют распределительные коробки для электропроводки?
Распределительные коробки для электропроводки имеют несколько характеристик. Во-первых, это материал, из которого изготавливаются коробки. Наиболее распространенные материалы — это композитные пластиковые или металлические коробки. Также важными характеристиками являются степень защиты от пыли и влаги, класс пожарной безопасности, наличие дополнительных отверстий для кабельных вводов и размеры коробки.
Можно ли самостоятельно устанавливать распределительную коробку для электропроводки?
Да, распределительную коробку для электропроводки можно устанавливать самостоятельно, если у вас есть соответствующие навыки и опыт работы с электропроводкой. Однако, для безопасности и качественной установки рекомендуется обратиться к профессионалам. Они расскажут вам о требованиях к установке, помогут выбрать подходящую коробку и правильно установить ее в соответствии с нормативами и рекомендациями производителя.
Монтаж
Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).
Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.
Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.
Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?
Как установить коробки в жилом доме
Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.
Для этого понадобятся инструменты и материалы:
- «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
- Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
- Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
- Бокорезы – для разделки проводов на мерные куски по месту установки.
- Кримпер – инструмент для зачистки концов проводов от изоляции.
- Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
- Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
- Пластиковые вкладыши в отверстия для крепления коробок.
- Винты – для того же.
- Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
- Наконечники изолирующие и изолента для изоляции спаянных скруток.
- Тестер.
Схема электроснабжения
Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.
Назначение распределительных коробок
Эти приборы помогают как развести электропровода по помещениям, так и образовать изящный внешний вид на участках скручиваний, а также:
- Гарантировать пожарную безопасность.
- В течение долгого времени сберечь первозданный вид, так как такие изделия устойчивы к механическим влияниям.
- Снизить затраты на численность кабелей и расходников.
Если бы не было распределительных коробок, то каждую линию приходилось бы заводить отдельно. Эти приборы бывают внешними и интегрируемыми в ниши стен. Такие приспособления дают возможность отделить соединенные узлы от горючих поверхностей, просты в монтаже и эксплуатации при ремонте (всегда имеется возможность добавить еще одну линию, если есть такая потребность).
Полезная информация

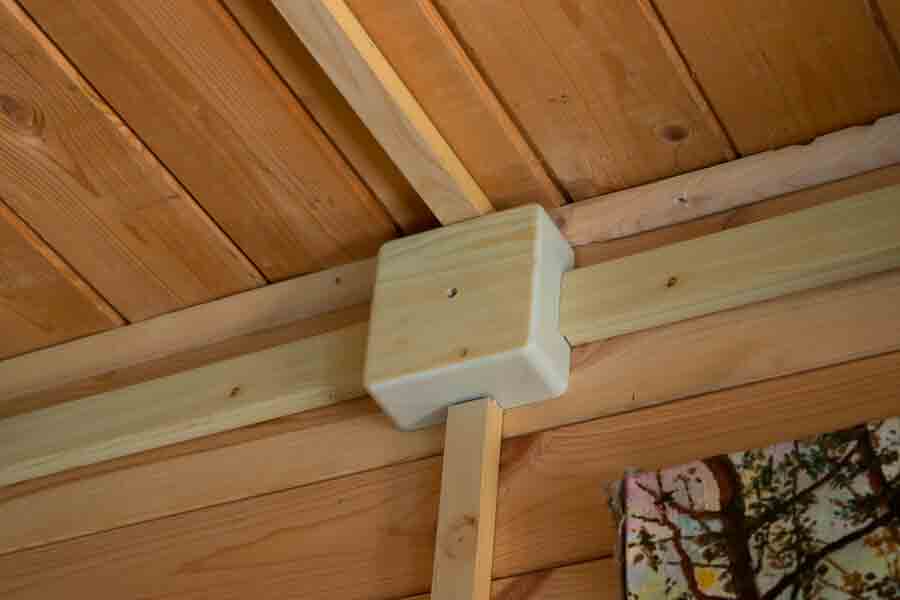

Для прокладки скрытой проводки по дереву специалисты рекомендуют , разработанный в Германии, с трехслойной изоляцией из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.
Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

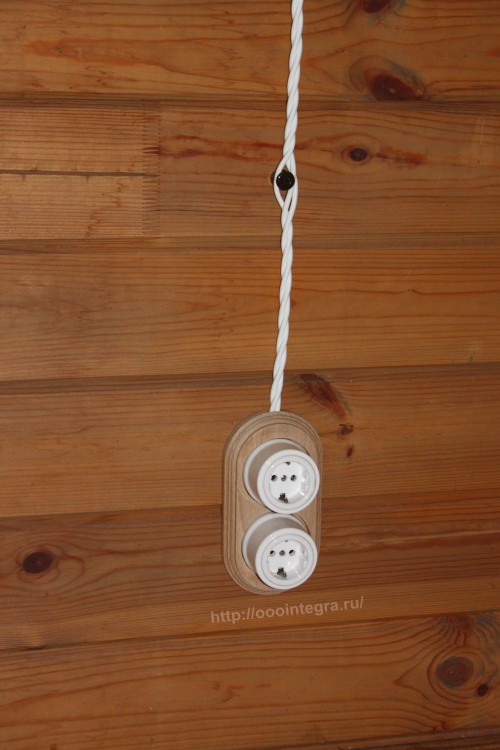

Установка розетки в деревянную стену
Типичные ошибки
Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!
Материалы
Неправильно установленная электропроводка в деревянном доме является серьезной опасностью, так как помимо риска поражения током существует еще вероятность воспламенения материалов при коротком замыкании. Как этого не допустить и смонтировать все разумно, вы узнаете в этой статье.
Преимущества распаечных коробок для скрытой проводки
Распаечные коробки для скрытой проводки под штукатурку являются неотъемлемой частью современных систем электропроводки в строительстве. Они представляют собой специальные устройства, которые позволяют удобно и безопасно распределить электропитание внутри здания.
Эти коробки имеют ряд преимуществ по сравнению с традиционными способами проведения электропроводки:
- Удобство монтажа и обслуживания: Распаечные коробки обеспечивают удобный доступ к проводам и клеммам, что упрощает их монтаж и обслуживание. В случае необходимости замены проводов или ремонта, их легко достать и заменить без разрушения штукатурки или повреждения стен.
- Надежность и безопасность: Коробки обеспечивают надежное соединение проводов и предотвращают возможность короткого замыкания. Кроме того, они обеспечивают электроизоляцию и защищают провода от повреждений, что повышает безопасность использования электрооборудования в здании.
- Эстетичность и скрытость: Распаечные коробки размещаются под слоем штукатурки и позволяют полностью скрыть провода от глаз. Таким образом, они не нарушают эстетику интерьера и не привлекают лишнего внимания.
- Гибкость и регулируемость: Коробки предоставляют возможность гибкого монтажа и регулировки размещения проводов. Это особенно актуально при изменении планировки помещений или проведении ремонтных работ.
- Экономическая эффективность: Распаечные коробки позволяют сократить время и затраты на монтаж электропроводки. Кроме того, благодаря возможности легкой замены проводов, они способствуют снижению расходов на обслуживание электрооборудования.
В итоге, распаечные коробки для скрытой проводки представляют собой эффективное и надежное решение для обеспечения электроснабжения в здании. Их использование позволяет создать безопасную и функциональную систему электропроводки, которая будет соответствовать всем требованиям современного строительства.

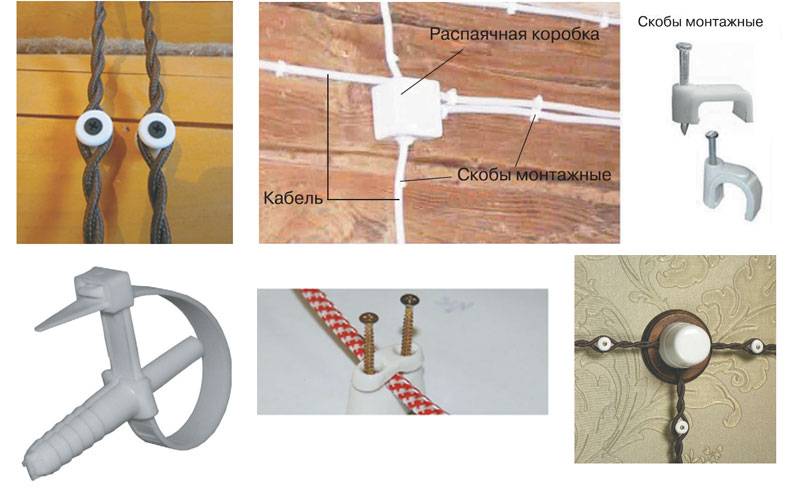

Изоляторы для наружной проводки
При прокладывании открытой электропроводки для крепления проводов используются изоляторы. Эти изоляторы выполняют простую функцию – они являются основанием, на котором крепится электрический провод. В продаже имеются как керамические изоляторы, так и пластмассовые.
Для оборудования открытой электропроводки в помещениях в стиле ретро керамические изоляторы используются как элемент дизайна. При этом используются специальные разноцветные керамические изоляторы.
Керамические изоляторы изготовляются из высококачественного материала и обладают высокими эксплуатационными характеристиками:
- имеют высокую твердость и прочность;
- устойчивы к изменению температуры и влажности;
- имеют высокие диэлектрические характеристики;
- имеют большой срок службы.
При монтаже открытой проводки на изоляторах необходимо выполнять следующие требования:
- от края розетки, выключателя или распаечной коробки изолятор должен находиться на расстоянии около 4 см;
- при горизонтальном расположении проводов на один метр проводки должно приходиться не менее 5 изоляторов. При вертикальном расположении проводов это расстояние может быть несколько больше;
- при повороте провода надо использовать 2 изолятора, расположенных под углом в 45 градусов.
Как поставить забор из профнастила? Ответ на этот вопрос вы узнаете, прочитав данную статью.
А здесь статья про кирпичные заборы.
Что из себя представляет
Однако напомним, что это пластмассовый или металлический контейнер, снабженный крышкой и имеющий отверстия в боковых стенках для проводов, которые внутри коробки коммутируются в соответствии со схемой подключения.
На минутку представим себе, что от ввода в дом будет решено протянуть отдельный провод к каждому светильнику, каждой розетке и, вообще к каждой точке потребления.
Проводов понадобятся километры, а, с учетом того, что каждый из них нужно упрятать в металлорукав, представим себе величину штробы (канал в стене для скрытой прокладки проводки), которую нужно будет проложить.
