Расчет воздухообмена вентиляции в офисном помещении

Расчет системы вентиляции исходя из площади помещения

При вычислении нормативов таким способом, необходимо сделать отдельный расчёт по каждой комнате. При этом площадь умножают на 3. Для того, чтобы вычислить расчётную мощность приточной вентиляции, нужно просуммировать результаты по всем жилым комнатам: гостиной, детской, спальне, кабинету.

расчет системы вентиляции исходя из площади помещения

Чтобы получить расчётную мощность вытяжки, потребуется сложить показатели для кухни, ванной, туалета, коридора. Обе этих величины должны быть равны. Если расчётный объём удаляемого воздуха недостаточен, необходимо усилить вытяжную вентиляцию. Один из способов — применить для этого достаточно мощные вентиляторы.

Усложняющие факторы

Практически любое здание в современной архитектуре может быть спроектировано с несколькими уровнями сложности. Офисные здания не являются исключением, так как в них может находиться множество вспомогательных помещений, требующих отдельного подхода к вентиляционным каналам.

Зоны для курения

Наиболее ярким примером таких пристроек является необходимость обеспечения раздельной вентиляции в помещениях, где курение разрешено. В нашей стране такие новшества пока не очень распространены, но в западных странах они присутствуют практически во всех вентиляционных конструкциях для офиса.

Скорость воздухообмена для “курящих” секторов значительно выше – до 100 м3/ч на человека. Кроме того, если обозначенный район расположен непосредственно в офисе, должна быть предусмотрена воздушная завеса, отделяющая этот район от остальной части помещения.

Серверные комнаты

Почти в каждой крупной компании данные предприятия хранятся на надежных серверах, которые устанавливаются в отдельных помещениях.

Такие помещения требуют точного контроля температуры и влажности, что также требует наличия отдельного вентиляционного контура.

Дополнительная автоматизация

При проектировании инфраструктурных систем современных зданий всегда необходимо учитывать фактор энергоэффективности. Одним из способов значительного сокращения расходов на электроэнергию является установка модуля управления автоматической системой вентиляции.

Эффект такого решения достигается двумя способами:

активация приборов на основе показаний датчиков (в случае превышения НСР углекислого газа, колебаний температуры и т.д.);
переключение системы на минимальное энергопотребление в ночное и вечернее время (и в любой другой непиковый период).

Рекуперация

Учитывая, что конструкция вентиляции офиса почти всегда представляет собой полноценную приточно-вытяжную систему, максимальное потребление энергии затрачивается на нагрев поступающих потоков.

Следует отметить, что в случае офисов стоимость подогрева воздуха ниже, чем, например, в аудиториях. Это связано с тем, что часть тепловой энергии постоянно излучается рабочими устройствами в окружающую среду.

Однако при коэффициенте воздухообмена 3 потери в поддержании необходимого баланса тепла значительны. По этой причине большинство современных конструкций офисной вентиляции оснащены рекуператорами, что позволяет снизить затраты на подогрев воздуха на 70-80%.

Расчет воздухообмена в помещении

В данном разделе рассмотрим пример расчета вентиляции производственного помещения.

Грамотно обустроенный процесс воздушной циркуляции может быть обеспечен только наличием качественной вентиляционной системы с правильно рассчитанными показателями воздушного обмена.

В стандартной ситуации воздухообмен представляет собой объём воздуха, который необходим для замены загрязненных воздушных масс. Такой параметр измеряется в метрах кубических за один час. Виды загрязнений – определяющий фактор воздушного обмена.

Перед тем, как выполнить самостоятельный расчет показателя, необходимо в обязательном порядке определится с объёмом вредных выбросов за один час и количеством загрязнений в одном кубическом метре.

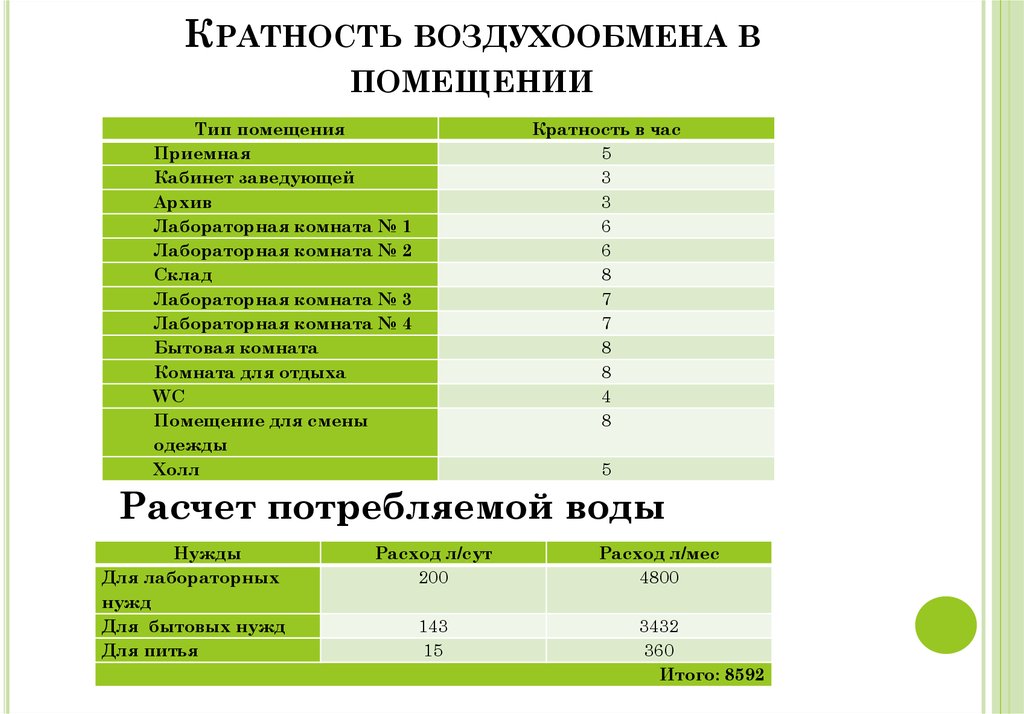

Расчет кратности воздухообмена в производственных помещениях определяется формулой Lк=к*V в м3/час, при:

к – норма кратности воздушного обмена;
V – объем помещения в кубометрах.

Расчёт воздушного обмена в соответствии с тепловыми избытками определяется формулой L=3.6*Qизл/(р*с*(tуд.–tпр.)) в м3/час, при:

Qизл – теплота, выделяемая в помещении и измеряемая в Вт;
р — показатели плотности воздуха, измеряемые в кг/м3;
с – массовые показатели воздушной тепловой емкости;
tуд. – температурные показатели воздуха, удаляемые вентилирующей установкой и измеряемые в оС;
tпр. – температурные показатели воздуха, поступающего в помещение посредством вентилирующей установки и измеряемые в оС.

Расчёт воздушного обмена в соответствии с выделением влаги определяется формулой L= W/(р(dyд.–dпр.) в м3/час, при:

W – уровень выделяемой влаги;
р — показатели плотности воздуха, измеряемые в кг/м3;
dуд. – уровень влажности воздушных масс, выделяемых при помощи вентиляционной системы;
dпр. – уровень влажности воздушных масс, подаваемых при помощи вентиляционной системы.

Расчёт воздушного обмена в соответствии с газовыми выделениями определяется формулой L=К/(Кгдк–Кпр) в м3/час, при:

К – количественные показатели загазованности помещения;
Кгдк – уровень ПДК загазованности;
Кпр – загазованность поступающих воздушных масс.

Расчёт воздушного обмена в соответствии с нормативами СанПиН определяется формулой в L= n*l м3/час, при:

n — количество человек, пользующихся помещением;
l — санитарные нормы на воздухоподачу в м3/час*чел.

В зданиях общественного назначения санитарными нормами предусматривается подача воздуха в условиях временного пребывания людей в объёме 20м3/час*чел. При длительном пребывании людей необходимо рассчитывать на объём в 40м3/час*чел. Все санитарные правила и нормы определяются СанПиН 2.2.4.548-96 «Гигиенические требования к микроклиматическим условиям в производственных помещениях».

Вентиляция комнаты переговоров и конференц-залов

Вентиляцию конференц-залов, выставочных залов, зрительных залов, актовых залов можно объединить в одну группу.

Вентиляция конференц-залов отличается дискретностью и периодичностью своей работы. Она работает максимально интенсивно во время проведения мероприятий, когда человеческая нагрузка усиливается, а в остальное время использует минимум мощности или выключена вовсе, в зависимости от характера использования помещения. Система кондиционирования конференц-залов должна быть рассчитана на большие площади, а действие равномерно распределено по периметру, чтобы не вызывать дискомфорта у сидящих в непосредственной близости людей.

Примечание:

Для переговорных комнат и конференц-залов регулирование воздухообмена осуществляется по концентрации углекислого газа по сигналу датчика, устанавливаемого в вытяжном воздуховоде. В залах со сценой воздухообмен определяется по расчету, но не менее 20 м3/ч наружного воздуха на 1 зрителя.

Воздухообмен в помещениях основного и вспомогательного назначения организуется по схеме сверху-вверх, а в конференц-залах сверху-вниз-вверх или сверху-вниз. Установлено, что эффективному действию систем организации воздухообмена помещений способствуют малые дозы рассредоточенных потоков приточных и противоположно размещенных в объеме помещения вытяжных устройств.

При расчёте индивидуальной схемы вентиляции конференц-зала учитываются параметры помещения: высота, ширина, длина. Исходя из полученного объёма, архитектурных особенностей здания, максимальной загрузки залов для конференций, наличия проекционного и презентационного оборудования – выбирается наиболее подходящее вентиляционное оборудование. Применение, дефлекторов, заслонок и диффузоров в вентиляционных каналах разводки коллектора обеспечивает равномерность воздухообмена и сокращает расходы по кондиционированию и отоплению в залах для проведения конференций и семинаров.

Виды приточных конструкций

Назначение и классификация воздухоприемников:

закрытый;
открытый – отверстие для приема использованных масс воздуха располагается далеко от места их выхода.

Производственный воздухоприемник открытого типа это совокупность: кожуха, зонта для вытяжки, воздухоотводов, передвижных воздухоприёмников. Согласно, условий конвекции, горячие потоки воздуха поднимаются наверх, где вытяжные зонты сокращают площадь их распространения и производят дальнейший отвод. Габариты зонтов должны соответствовать площади источника вывода горячего воздуха. Защитные зонты могут быть со свесами и без них.

Если рабочее место человека не фиксировано используются переносные виды вентиляции, которые крепятся непосредственно к сварочному оборудованию присосками.

Вытяжную систему режимного типа представляют: шкафчики, кабины, боксы, камеры. Шкафы устанавливают на промышленных предприятиях с обильным выделением ядовитых испарений. Монтаж бокса производится на предприятиях с выбросом радиационного излучения или ядов.

Приточная вентиляция помещения

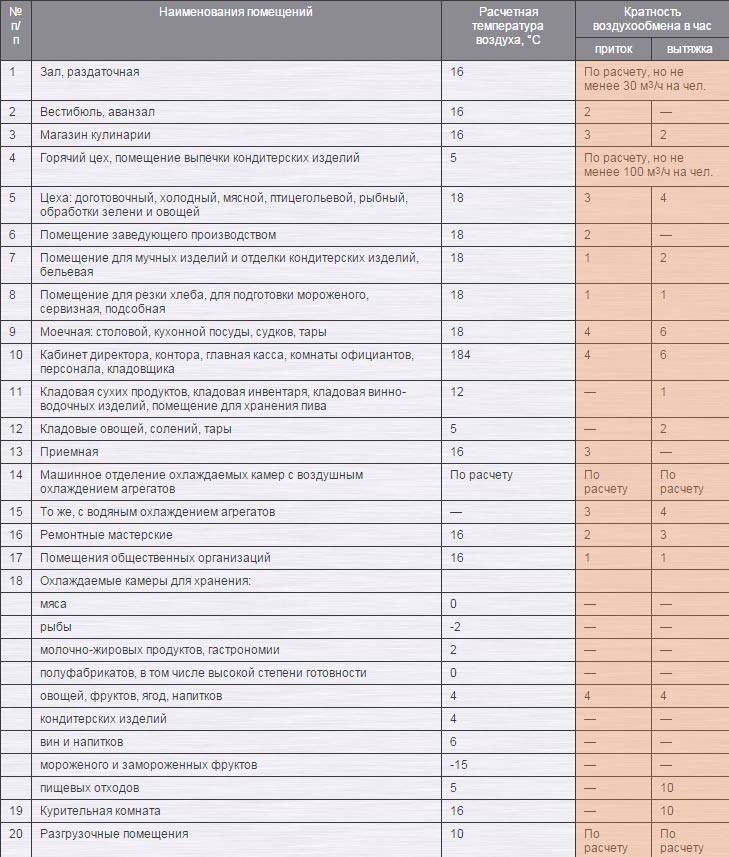

Нормы воздухообмена помещений производства

Так как здания промназначения по ряду факторов отличаются от зданий, в которых проживают люди, расчет воздухообменных процессов производится с учетом следующих параметров:

количество персонала;
число электроприборов;
климатических условий;
мощность естественной вентиляции;
предназначение помещения;
тепловыделяющие факторы;
наличие примесей пыли и вредных веществ;
химическое воздействие.

Нормы обмена воздухом закреплены в отраслевых стандартах предприятия, правилах техники безопасности. К зданиям промышленного назначения применяется СП 60.13330.2012 «СНиП 41-01-2003. Отопления, вентиляция и кондиционирование воздуха». Этими правилами руководствуются, осуществляя проектирование. Для соблюдения норм санитарии необходимо поступление воздушного притока приблизительно 30 м³/час на одного работающего человека, если объем вентилируемого помещения меньше 20 кубических метров. В случае отсутствия естественной вентиляции воздушный приток должен составлять 60-65 м³.

Проветривание проводится с целью обеспечения хорошего самочувствия сотрудников, снижения утомляемости и позволяет избавиться от большого количества накопившегося углекислого газа и токсичных паров. Не существует специальных требований к проветриванию производства. Однако в условиях больших площадей производственных цехов функцию проветривания выполняют непрерывно включенная система воздухооборота.

РАБОЧИЙ ПРОЕКТ

Рабочий проект является завершающей стадией, которая предназначена для разработки окончательного варианта документации для сборки вентиляционной системы и проведения последующих испытательных и наладочных работ. Рабочий проект должен содержать максимально подробную информацию, необходимую для реализации поставленной задачи в составе рабочего проекта:

пояснительная записка
рабочие чертежи

Пояснительная записка содержит в себе следующие данные: описание объекта, перечень и характеристики вентиляционного оборудования, параметры воздухообмена, специфические особенности вентиляционной системы.

Комплект рабочих чертежей состоит из плана здания с нанесением на него вентиляционных трасс и указанием вентиляционных камер; чертежи вентиляционных камер в разрезе; подробные чертежи нестандартного оборудования, входящего в состав будущей вентиляции.

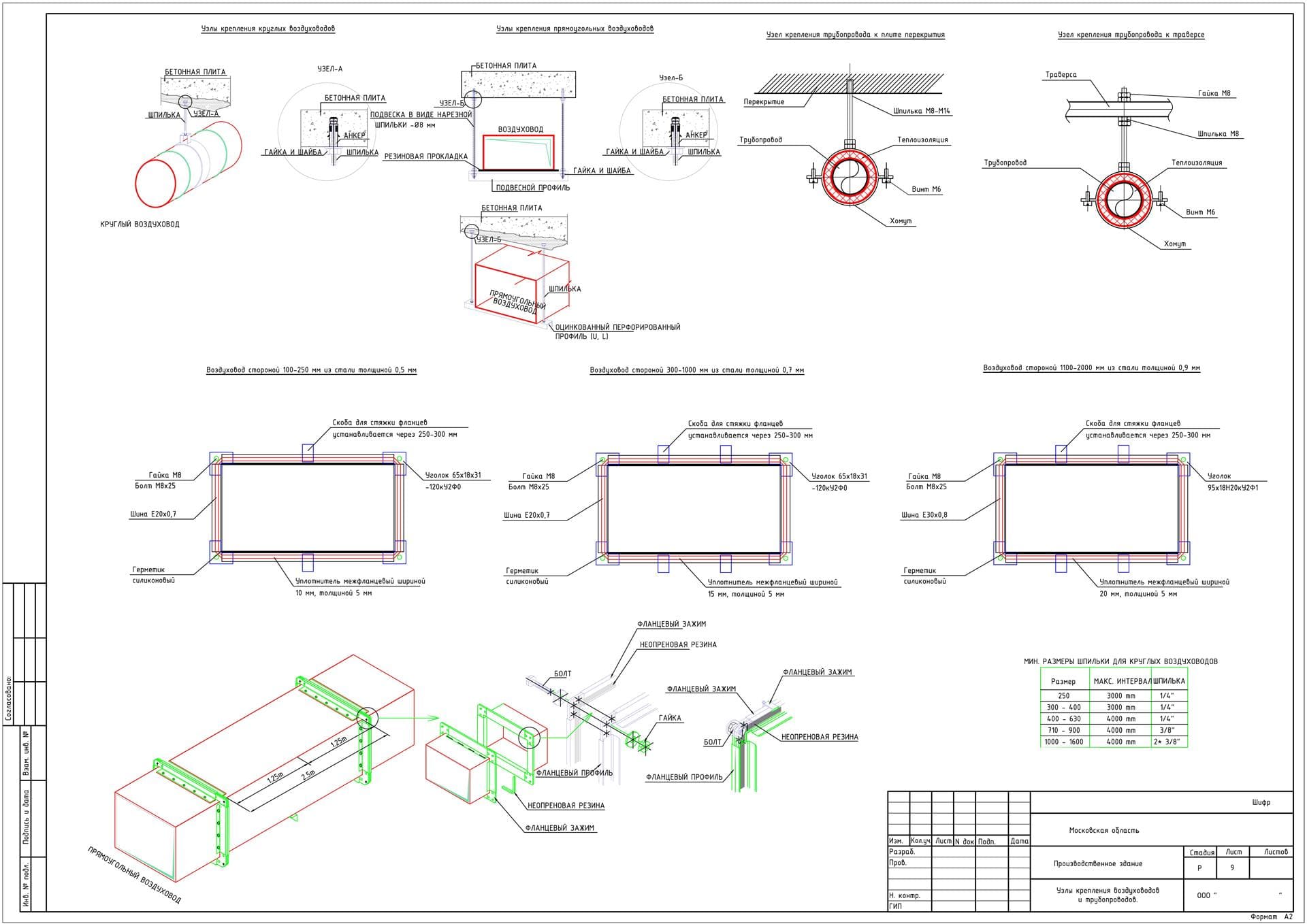

Рабочий чертеж

Нормы вентиляции офиса

Рекомендуется скорость обмена (согласно ГОСТу 30494-2011) до 1/10 метра в секунду вне зависимости от времени года. Несложно будет подсчитать, что для поддержания объёма обмена воздуха на необходимой скорости нельзя обойтись форточным проветриванием, ведь нужна очень качественная система ввода и вывода воздуха, работать будет которая почти всегда. Помимо этого, к офисной вентиляции (так как на неё идёт большая нагрузка) предъявляют особенные требования.

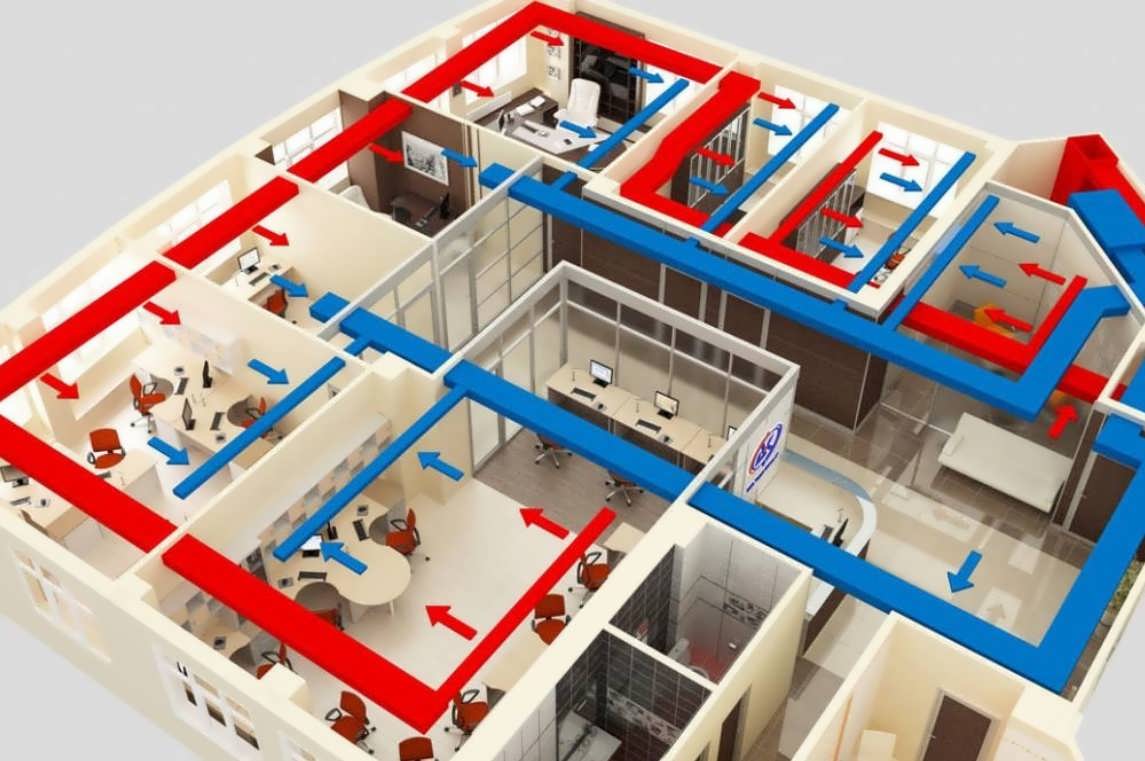

Схема вентиляции воздуха в офисе

В СанПине 2.2.4 представляют нормативы к вентиляционной системе в офисе. Характеристики воздушного микроклимата описаны ниже:

Если период летний, то оптимальной считается температура от 19 до 21 градуса по Цельсию. Влажность же должна составлять 30-45%, но не более 60. Движение воздушного потока должно быть равным 0,2 — 0,3 м/c.

Если период зимний, то оптимальной температурой считается от 23 до 25 градусов по Цельсию. Влажность не должна превышать 60%, однако её идеальное значение примерно равно 50. Движение воздушного потока должно быть равным 0,3-0,5 м/c.

Также СанПин рекомендует следующий уровень влажности в зависимости от температуры:

40-60% при температуре 22-24°С
70% при температуре 25°С
65% при температуре 26°С
60% при температуре 27°С

Норма воздуха на человека в офисе

Рассчитать нужный воздухообмен — задача непростая. Несмотря на то, что проблема известна достаточно долго, отечественные и западные расчёты об оптимальном значении воздухообмена всё ещё противоречивы и иногда не до конца обосновываются.

Далее представлена информация по нормам расхода воздуха, нужная человеку, в помещении на одного сотрудника:

Если объём до 20 метров в кубе на человека, то объёмный расход подаваемого в помещение воздуха составит не менее 20 м^3 на человека в час
Если объём составит 20-40 метров в кубе на человека, то норма будет уже минимум 30
Если объём помещения на человека более 40 метров, то можно обойтись естественной вентиляцией.
Если в помещении отсутствуют окна, то нормой уже будет минимум 60 м^3 на человека в час.

Правильный воздухообмен необычайно важен. Он регламентируется множеством документов, соблюдение которых — обязательное условие продуктивной работы в помещении.

Состав проекта

Подробно рассмотрим состав листов, которые обязательно должны быть включены в проект:

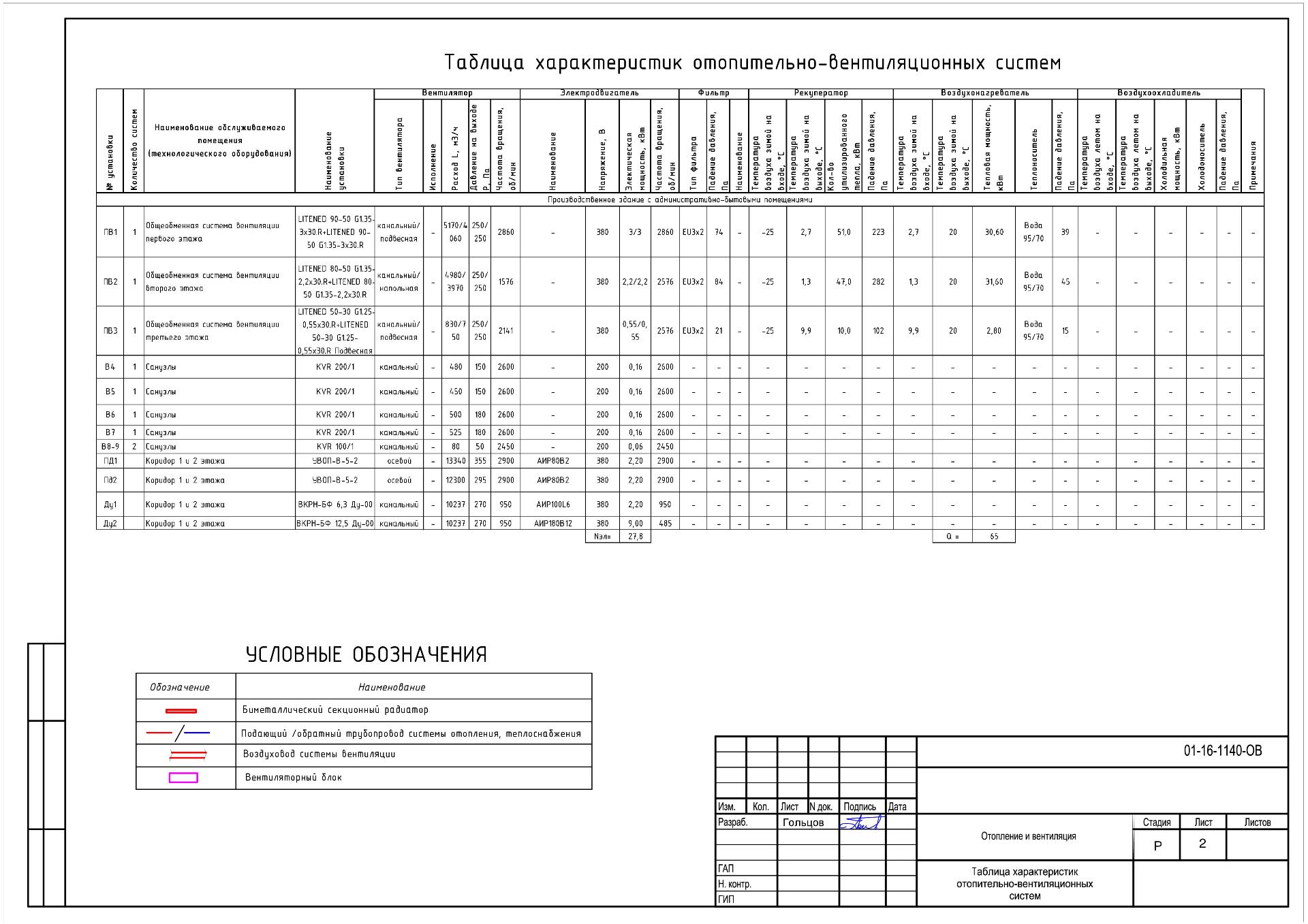

Общая информация о чертежах

В нем дается краткое описание систем, чтобы каждый установщик и сборщик мог быстро ориентироваться в проекте. Общие данные включают сводную таблицу вентиляционных систем с параметрами для всего вентиляционного оборудования и нагрузкой на электрические и отопительные системы здания.

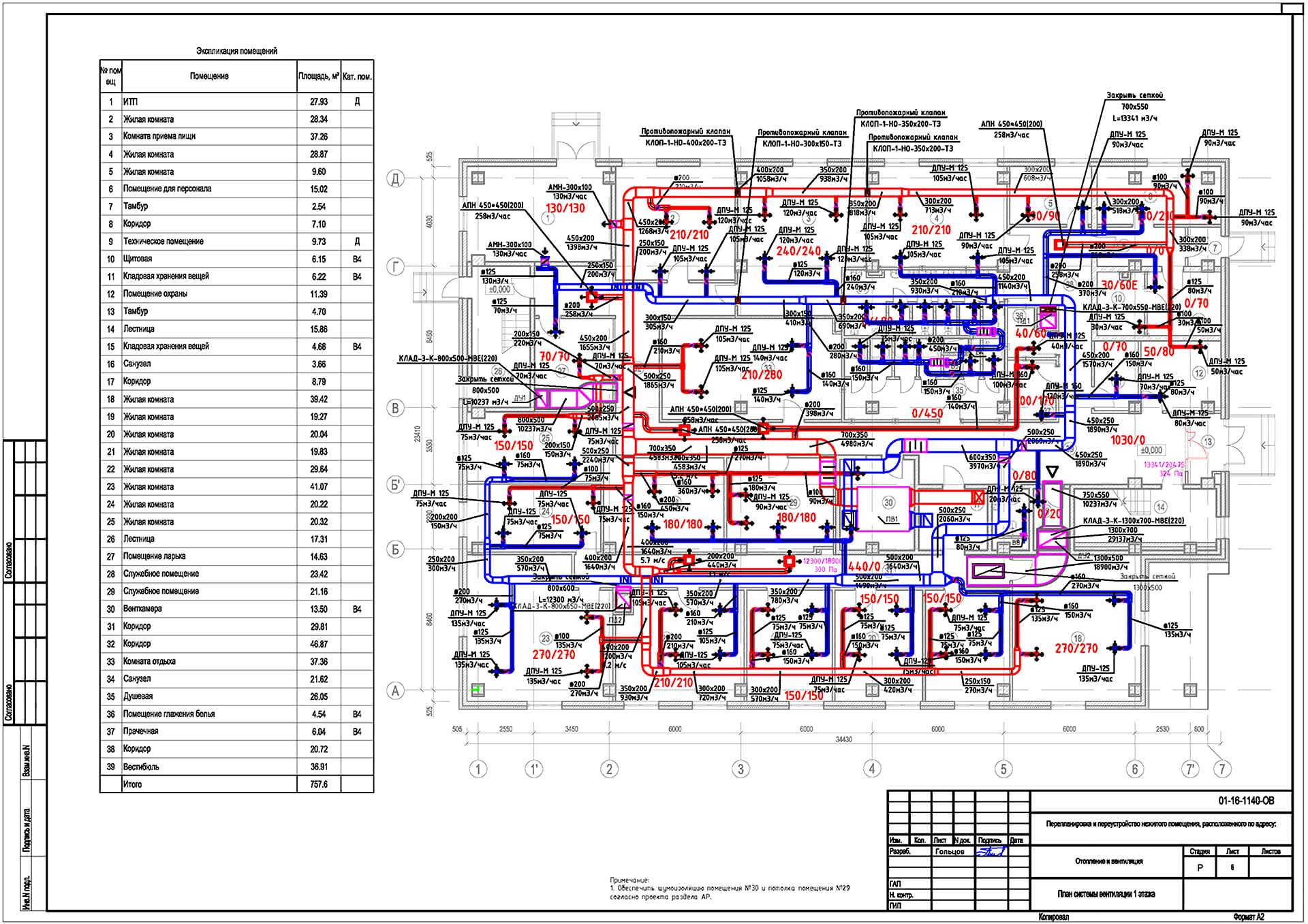

Планы систем вентиляции

Ключевые листы проектной документации. Они используются для монтажных работ, координации инженерных систем и последующего сервисного обслуживания. На планах показаны прогоны воздуховодов, размеры, расход воздуха в каждой зоне, марки решеток и вентиляционного оборудования.

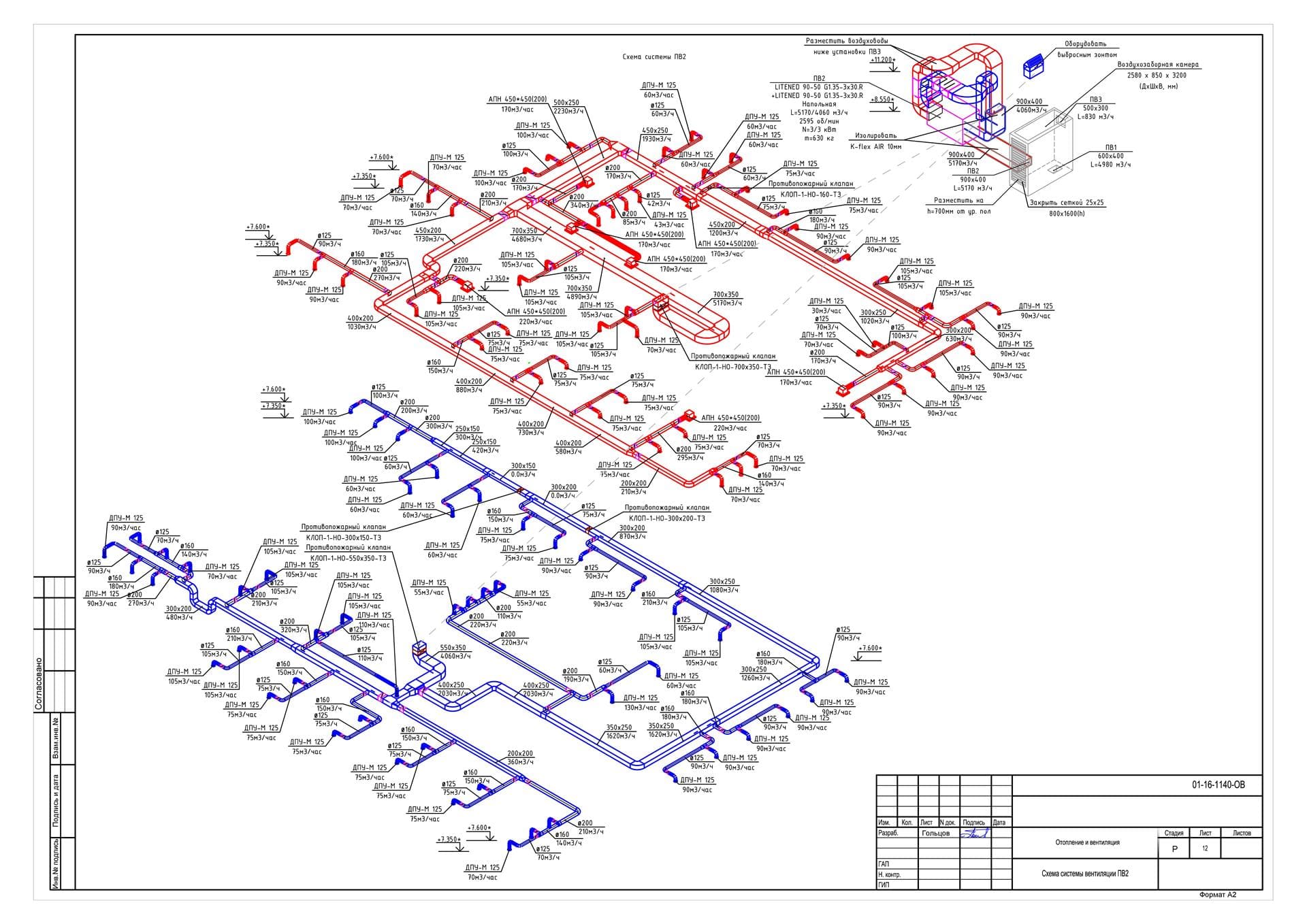

Диаграммы вентиляционной системы

На рисунках показано вертикальное расположение воздуховодов и возможные уклоны на пересечениях. В нашей команде схемы создаются в 3D программе MagiCAD. Программа автоматически рассчитывает расход воздуха и балансирует ветви.

План и схемы системы теплоснабжения

Нагревательная секция приточных устройств должна быть включена в конструкцию вентиляции. Зимой приточный воздух должен нагреваться. Для этой цели обычно используются водонагреватель и рекуператор. Воздух нагревается в рекуператоре, а затем проходит через секцию подогрева воды, которая подключена к системе отопления. Трубопровод подачи тепла и все трубопроводы отопительного прибора должны быть рассчитаны проектировщиком. Система теплоснабжения должна быть сбалансирована с другими потребителями.

Стандартные элементы каждого проекта. Воздуховоды различных размеров и конфигураций фиксируются разными способами. Монтажные элементы дополнительно заказываются установщиком и должны строго соответствовать требованиям, указанным в проекте.

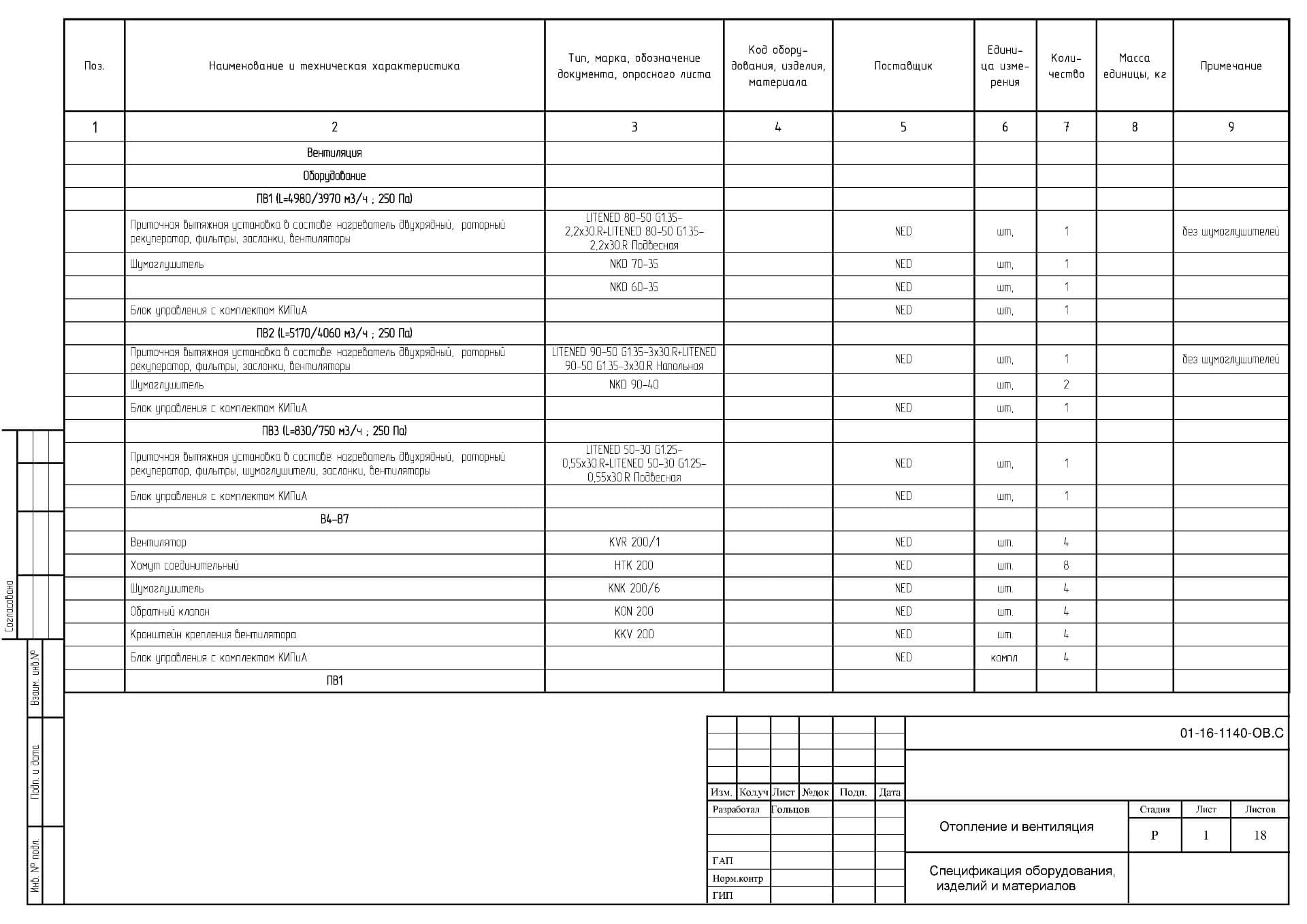

Спецификация оборудования и материалов

Спецификация – это точное количество материалов и оборудования, которое потребуется для прокладки установки. В современном дизайне это стало намного проще. MagiCAD автоматически рассчитывает длину воздуховодов на основе чертежа. Проектировщику достаточно проверить расчеты и заполнить недостающие элементы самостоятельно.

Без дизайна невозможно правильно подобрать размер воздуховодов, решеток, приобрести точное количество необходимых материалов. Без дизайна трудно сбалансировать систему.

В ходе проектных работ выполняются следующие расчеты:

Расчет курсов обмена воздуха. Расход воздуха в каждом помещении рассчитывается в соответствии с нормами кратности или дополнительными расчетами по удалению избыточного тепла или влаги.
Аэродинамические расчёты. В расчете решаем 2 задачи. Сначала мы определяем общее давление, которое вентилятор должен обеспечить, чтобы гарантировать доставку воздуха во все помещения. Во-вторых, мы балансируем ветви системы вентиляции друг против друга. Одно вентиляционное ответвление длиннее, а другое короче. Воздух всегда идет кратчайшим путем, и мы должны сбалансировать систему таким образом, чтобы воздух равномерно проходил через все ветви системы.
Дополнительные расчеты по удалению избыточного тепла и влажности. В некоторых помещениях основной задачей является не обеспечение воздуха для дыхания, а удаление избыточного тепла (например, на кухне) или влаги (например, в бассейнах). Есть много комнат, где воздухообмен не рассчитывается в соответствии со стандартами, а рассчитывается отдельно.

Нормы воздухообмена в офисных помещениях

Назначение	Приток	Вытяжка	Примечание
Помещения общественных организаций; комнаты для мастеров (другого персонала) и для учебных занятий	1,5	1,5	—
Зал собраний и совещаний до 100 человек	3	3	—
Зал собраний и совещаний свыше 100 человек	—	—	Определяется индивидуально, не менее 20 м3/ч на человека
Архив	—	1	—
Комнаты для персональной вычислительной техники	3	3	Не менее 60 м3/ч на одно рабочее место у компьютера
Копировально-множительные службы	3	3	—
Кладовая уборочного инвентаря	—	1	—
Кладовая для хранения (оборудования, инвентаря, канцелярских принадлежностей)	—	1	—
Электрощитовая	—	—	Определяется индивидуально, но не более 10 м3/ч

Нормы для офисных помещений

Примечание: для административных и офисных помещений возможна корректировка и оптимизация расчетных параметров в зависимости от режимов единовременного пребывания персонала и посетителей. Нелишним будет сделать простую проверку, перемножив число людей на количество воздуха необходимого для комфортного пребывания одного человека в спокойном состоянии (30 м3/час).

Оптимальным путем более точного определения требуемой производительности вентиляционного оборудования является получение информации от эксплуатирующей организации о планируемой численности людей, которые будут единовременно находиться в каждом кабинете (комнате). Если информация отсутствует, то следует делать расчет исходя из 5–6 квадратных метров на одного сотрудника. Минимально установленное значение — не меньше 4,5 м² на человека (СанПиН 2.2.3670-20). Таким же образом, по количеству людей, можно правильно определить воздухообмен в режиме собраний и совещаний, когда в одном месте собирается значительное количество работников.

Вентиляция помещений рабочих мест

Чистый воздух является одним из важнейших условий существования жизни как таковой. Однако в воздухе всегда содержатся примеси, количество которых зависит от многих причин. Для снижения загрязненности наружного воздуха принимаются различные меры. И в то же время для повышения качества воздуха в офисных помещениях делается очень немного, несмотря на то, что во всех частях света большую часть времени люди проводят в помещении. К примеру, жители Северной Европы проводят в помещении до 90 % времени.

Ничего лишнего – только воздух…

Воздух в помещении офиса изначально загрязнен примесями, содержащимися в наружном воздухе – летучими испарениями, выделяемыми строительными материалами, машинами, людьми, животными и прочими источниками загрязнения, находящимися в самом помещении. Современные здания обычно отличаются плотной изоляцией, поэтому внутри быстро накапливаются загрязняющие вещества, если для их удаления не используются специальные системы.

Где бы ни находились люди, при вдыхании очищенного воздуха их самочувствие и работоспособность улучшаются. Результаты исследований показывают, что с улучшением вентиляции в офисе уменьшается количество заболеваний (а, значит, и отпусков по болезни) среди персонала.

Быстрыми темпами растет количество людей, страдающих различными видами аллергии. Даже современные медицинские исследования не в состоянии объяснить причину столь широкого распространения этого заболевания. Остановить аллергию можно лишь избавив человека от возможности вдыхать аллерген, поэтому очень важным фактором является внутренняя среда помещения – это признано всеми. Грамотно подобранная и установленнная система вентиляции – настоящее спасение от аллергенной пыльцы.

Виды систем

Существует достаточно много способов организации систем вентиляции. Основные различия будут рассмотрены ниже.

Условно существующие виды можно разделить по следующим параметрам:

В зависимости от способа подачи воздуха (естественный или принудительный).
Масштаб услуги (будет ли это система для одной комнаты или для всего здания сразу).

Вытяжная

Он используется для удаления застоявшегося воздуха из комнаты. Это может быть как локальная, так и общая вентиляция. Локальная вентиляция удаляет воздух только из одного помещения, в котором она установлена, в то время как общая система вентиляции способна удалять загрязненный воздух из всех помещений здания. Обе системы обеспечивают достаточную подачу свежего воздуха для замены вытягиваемого.

Оборудование приточного вентилирования

Создает приток свежего воздуха в помещение, благодаря большому количеству воздуха, рециркулируемый воздух выталкивается через вентиляционную трубу.

Преимущества установки вентиляционных установок в офисе:

хорошая циркуляция воздуха;
постоянный приток свежего воздуха по всему офисному пространству;
Эффективная система очистки наружного воздуха;
система подогрева наружного воздуха до комфортной температуры.

Приточно-вытяжная

Обеспечивает одновременную вытяжку и подачу свежего воздуха.

Преимущества приточно-вытяжной вентиляции:

постоянное удаление загрязненного воздуха и насыщение помещений чистым воздухом;
система очистки уличного воздуха;
система подогрева наружного воздуха до комфортной температуры;
увлажнение наружного воздуха;
экономное использование электричества.

Но у этого оборудования есть и недостатки:

шум. Лопасти вентилятора совсем не тихие;
накопление конденсата, который должен периодически сбрасываться;
холодный воздух нагревается зимой, но не охлаждается летом, что вынуждает устанавливать дополнительное охлаждающее оборудование.

По способу подачи и удаления воздуха: естественные и принудительные

Существует три основных способа реализации оптимальной вентиляции в офисных зданиях:

Естественно.
Принудительно.
Обязательно, конечно.

Естественная вентиляция имеет умеренную эффективность и практически не используется в офисах (за исключением очень маленьких). Разница в том, что воздух подается и отсасывается естественным путем, без использования вентиляторов. Воздух может подаваться через открытые окна, вентиляторы (в стене или в окне) и выводиться через вентиляционную шахту. Этот метод прост в применении, но нестабилен (обмен воздуха зависит от погоды) и обеспечивает плохую циркуляцию, которая, кроме того, не может быть точно отрегулирована.

Принудительная вентиляция – лучшее решение: такие системы можно более точно регулировать, они не зависят от погодных условий и могут подавать гораздо больше воздуха, чем природные системы. Принцип работы: вентиляторы используются как для приточного, так и для вытяжного воздуха.

Иногда в небольших офисных помещениях используется сочетание естественной и принудительной вентиляции. В этом случае приток воздуха осуществляется через стену или оконные заслонки, а вытяжка – через выхлопную трубу. То есть, выхлопная система – принудительная, а подача – естественная (это и есть вся комбинация). Такую схему проще реализовать, чем предыдущую.

По масштабу обслуживания: централизованные и децентрализованные

Существует также подразделение, основанное на масштабах обслуживания: система может быть централизованной или децентрализованной.

Централизованная система обеспечивает воздухообмен для всего здания, в то время как децентрализованная система возобновляет воздух для конкретного помещения (или нескольких комнат, но не для всего здания).

В децентрализованной системе каждое помещение оснащено собственной приточной или приточно-вытяжной вентиляционной установкой, которая не подключена к общей системе вентиляции (которая работает во всем здании).

Этот вариант подходит, например, в том случае, если вы арендуете офис в здании, где система вентиляции работает плохо или не обеспечивает необходимый воздухообмен.

Давление

Правильный аэродинамический расчет системы вентиляции на предмет расчетного давления, создаваемого приточной установкой, только сложен.

Он обязан учитывать очень широкий перечень факторов:

диаметр и Длину вентканалов.
шершавость и Материал их стенок.
угол и Количество поворотов.
Переходы диаметра.
Сопротивление фильтров, теплообменников и калориферов.

Имеется и хорошая новость: кроме того значительное превышение расчетного давления при фиксированной производительности угрожает только малым перерасходом электричества.

Как раз исходя из этого расчет в большинстве случаев выполняется по упрощенной методике:

75-100 Па достаточны для вентиляции помещения с площадью 50-150 м2.
100-150 Па – для 150-350 м2.

Что включает проект

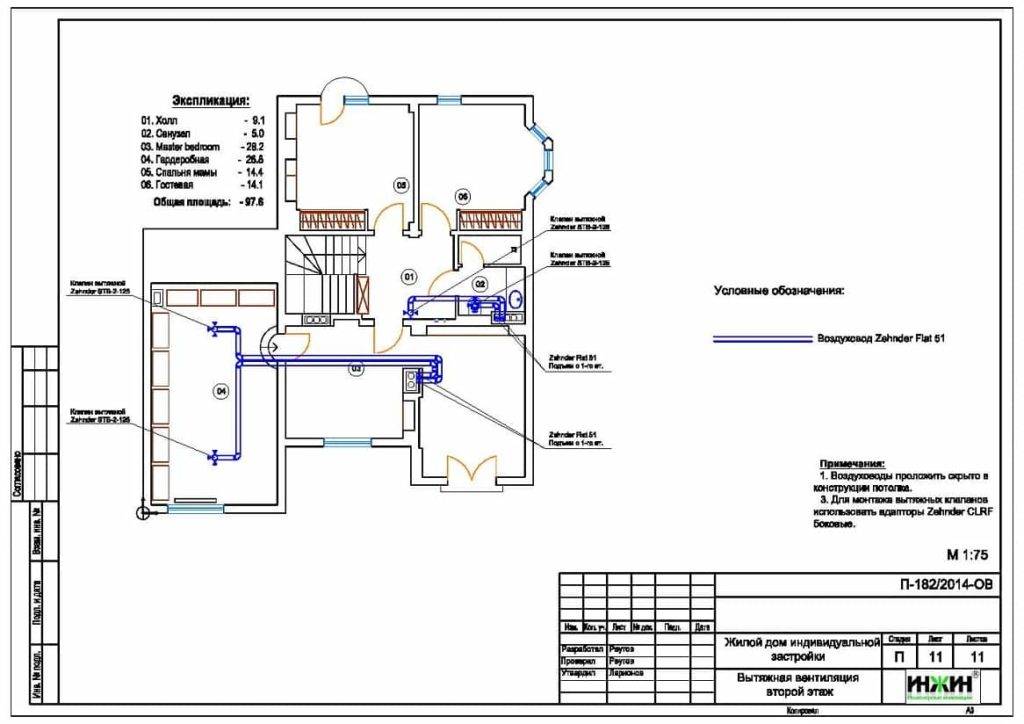

пример проекта вентиляции частного дома

Расчет вентиляции предусматривает определение того, хватит ли производительности систем для забора воздуха извне и пропускной возможности естественных воздуховодов для обеспечения пространства требуемыми по нормативу объемами свежего воздуха.

Проект должен составляться квалифицированными специалистами, так как для этого нужны специфические знания и навыки. Для определения интенсивности перетоков воздушных масс требуется не только расчет сечения воздуховодов, но и учет периметра у воздуховода.

Этапы проектирования

Формула расчета необходимого воздухообмена

Первым этапом расчета системы вентиляции помещения является определение необходимых объемов поступающего воздуха. На данном этапе необходимо знать, для приточной системы следует в дальнейшем закупать оборудование или же для монтажа вытяжки. Также требуется составить схему конвекции воздуха в помещениях.

На втором этапе проектирования вентиляции нужно определить диаметры воздуховодов с обоснованием, сможет ли требуемый расход воздуха пройти сквозь совокупное сечение патрубков.

И наконец, следует определить необходимую мощность вентиляции, от которой и зависит интенсивность замены воздушных масс в помещениях. Этот показатель как раз и характеризуется коэффициентом кратности.

Расчет естественной вентиляции

Естественный конвекционный воздухообмен в доме происходит из-за наличия в помещениях обогревательных элементов, из-за чего холодный воздух, нагреваясь, поднимается к потолку, заставляя более холодный (остывший) воздух ниспадать к полу. Там он снова нагревается, и цикл повторяется.

Если в комнате открыть окно, то более теплый верхний слой воздуха выйдет в атмосферу, а его место займет более холодный уличный. Таков обычный механизм проветривания. Кроме того, воздух циркулирует и между помещениями дома, перетекая в комнаты с большей интенсивностью конвекции.

Дома, в которых предусмотрена конвекционная система вентиляции, обязательно должны быть оснащены шахтами естественной вытяжки (согласно нормативу – минимум 1 шахта на 72 м2 общей площади квартиры или одного этажа дома, кроме санузлов).

Рассчитать вентиляцию в данном случае означает правильно определить размеры межкомнатных отдушин или даже площади щелей под дверями, через которые будет циркулировать воздух по дому/квартире.

Грамотно рассчитанная система естественной конвекции никогда не приведет к появлению сквозняков в доме, а в комнатах всегда будет свежий воздух и нормальная влажность. Добиться этого можно только при помощи высококвалифицированных специалистов-разработчиков и использовании специальных программ.

Расчет вытяжной и приточной вентиляции

Главным отличием приточной вентиляции от вытяжной является неспособность первой качественно проветрить помещение, удалив из него, к примеру, остатки ядовитых газов. Расчет вентиляции, в которой воздух принудительно только подается в помещение, а наружу он выходит уже в пассивном режиме, например, через капитальную вентиляционную шахту, строится на определении объемов воздуха, которым требуется снабдить все помещения дома или квартиры.

Для этого нужно учесть количество человек, которые пользуются каждой комнатой, а также площадь самих помещений.

Вытяжная вентиляция удаляет использованный воздух из помещений. Методика расчета такой системы подразумевает определение объемов и интенсивности межкомнатных перетоков воздуха, то есть расчет совокупного сечения отдушин и щелей, чтобы воздушные массы, которые затягиваются в помещение извне, перед тем, как попадут в вытяжной вентилятор, смогли бы сначала обновить атмосферу во всех комнатах.

И наконец, расчет приточно-вытяжной вентиляции. Как рассчитать систему вентиляции, обеспечивающую и искусственное нагнетание воздуха, и искусственное отведение? В сущности, это и не нужно.

Главное, чтобы объем поступающего во все комнаты воздуха был равен объему выводимого. А это легко сбалансировать подбором мощности и производительности вентиляторов. И если площадь сечения воздуховодов будет одинаковой, то проект можно считать исполненным.

Однако здесь возникают проблемы изменения этой самой производительности вентиляторов. Со временем все агрегаты, которые работают непрерывно, изнашиваются. Во всех вращающихся узлах, к примеру, выходят из строя подшипники.

Поэтому именно при монтаже приточно-вытяжной вентиляции крайне важно использовать высококачественное нагнетающее оборудование и обеспечить его сервисным обслуживанием. Только так можно сохранить баланс притока свежего и отведения отработанного воздуха

Нормы воздухообмена в офисах

Регулирование стандартов вентиляции, влажности в офисном помещении происходит на этапе законодательном с помощью следующих документов:

Трудовой Кодекс РФ

СанПиН 2.2.4.48-96, где указываются требования к установлению микроклимата в производственном помещении.

Норматив обмена воздуха, изложенный в СП 60.13330. 2016, определяют назначением кабинета, а также числом работников в нём. Стандарты кратности воздухообмена на 1 сотрудника, описанные в нём:

Помещение для совещаний — 60 м в кубе в час;
Кабинет, где находится руководитель — 60 м в кубе в час;
Приёмная — 40 м в кубе в час
Если офис имеет открытый тип, то норма для него — 30 м в кубе в час;
Коридор, а также холл — 11 м в кубе в час;
Уборная имеет норму в 75 м в кубе в час;
Курилка же — 100 м в кубе в час.

Обеспечить адекватную вентиляцию необходимо не только для производственной безопасности. Прямым образом она затрагивает здоровье сотрудника и качество его труда.

Проект приточной системы вентиляции офиса и его расчет
