Правильное устройство вентиляции гаража: приточная, вытяжная или естественная?

Виды вентиляции

Принудительная вентиляция в гараже.

Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.

Так, различают два вида циркуляции воздуха:

• Естественную,
• Принудительную.

Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.

Схема естественной вентиляции проста, можно все установить самостоятельно.

1. Естественная вентиляция, отличается простотой монтажа и отсутствием необходимости использования сложных систем. В этом случае понадобится только крепление двух труб, из которых одна будет предназначена для оттока воздуха, а другая – для притока.

К главным преимуществам системы относят:

• простота установки;
• низкая стоимость;
• бесшумность работы.

Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)

Вытяжные вентиляторы необходимо ставить в двух трубах.

Недостатками такой системы являются также:

• отсутствие фильтров;
• невозможность нагрева или охлаждения воздушных масс;
• невозможность регулирования работы.

1. Принцип принудительной системы основан на нагнетании воздуха внутрь вентилятором, где после фильтрации (при необходимости нагрева или охлаждения) подается по вентканалам помещения. Устройство вентиляции в подвале гаража таким методом позволяет обеспечивать комфортные условия независимо от погодных условий.

Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:

• возможность выхода из строя механических деталей;
• зависимость от электроэнергии;
• сложность установки;
• большие габариты основных элементов;
• высокая цена.

Обустройство естественной вентиляции

Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.

Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.

Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.

Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.

1. На первом этапе выполняют крепление трубы, предназначенной для вытяжки. Один ее конец будет выходить наружу, и располагаться он будет на высоте 50 см от самой высокой точки кровли.

Процесс крепления трубы для вытяжки.

1. С противоположной стороны устанавливают трубу для притока на расстоянии полуметра от пола. Как видно на фото, она также выводится наружу.

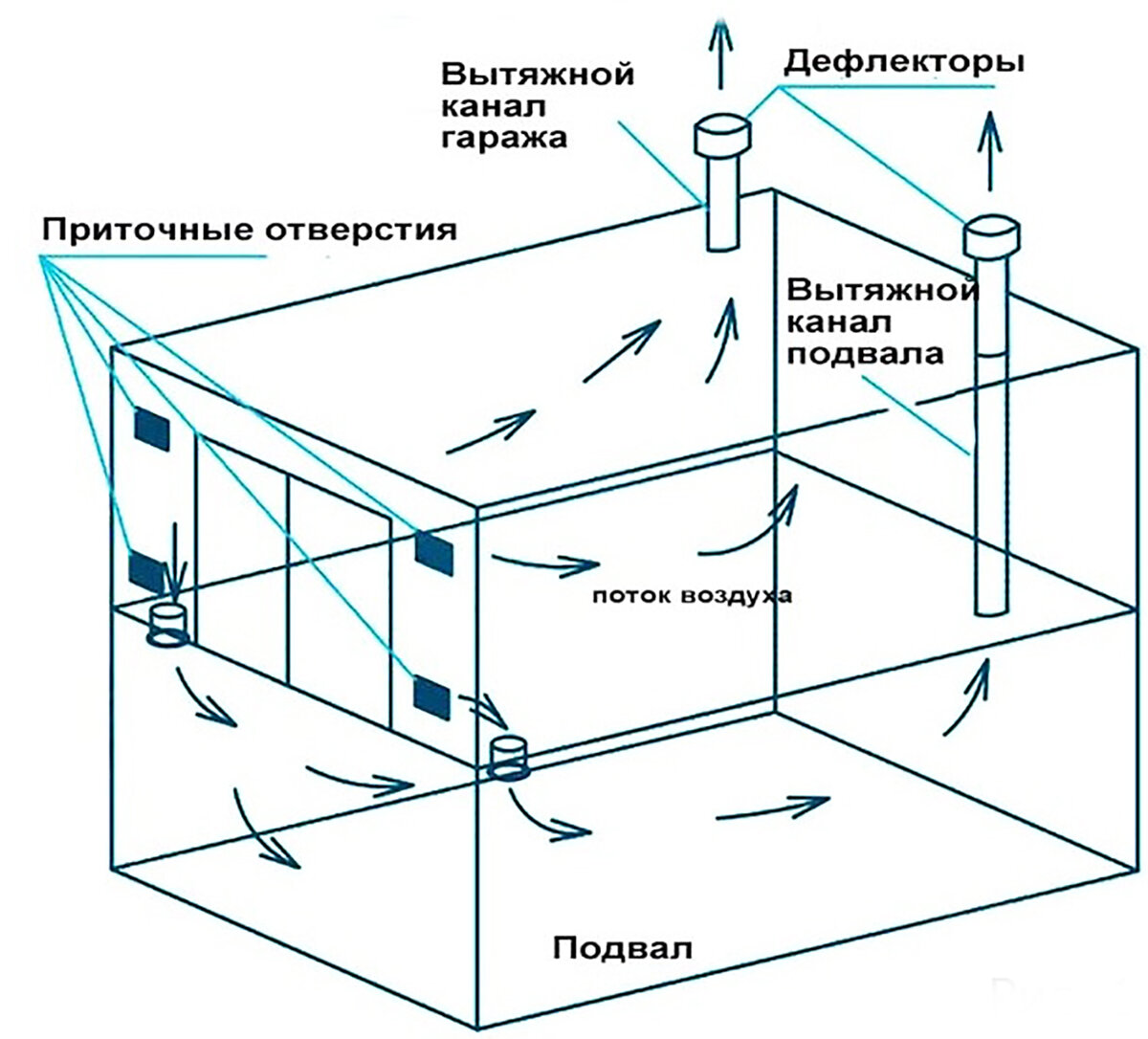

Схема естественной вентиляции гаража

1. После завершения монтажа проверяется воздушная тяга, а концы труб защищают от попадания в них мусора металлическими сетками.

Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.

Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.

Установка принудительной вентиляции

Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой системы подразумевает использование вентилятора, который поможет обеспечить стабильную циркуляцию воздуха независимо от времени года.

Процесс установки в данном случае не отличается сложностью. Как указывает инструкция, сперва располагают трубы так же, как и при естественной вентиляции. После чего в их полости монтируют вентиляторы, которые будут создавать постоянный приток свежего воздуха.

Труба принудительной вентиляции

Другой способ включает в себя подключение в вытяжном канале специального миньона. При его включении происходит нагрев воздуха и его вытягивание наружу. Взамен нагретого потока начинает поступать холодный.

Для циркуляции воздуха в больших помещениях следует прибегать к механизированным моделям с установкой модульной системы. Однако ее подключение следует доверить специалистам. (См. также статью Вентиляция цокольного этажа: как сделать самому)

Немного геометрии для циркуляции воздуха

Опираясь на конвекционный закон аэродинамики, о котором было сказано выше, нормативные документы регламентируют осуществлять приток воздуха в нижнюю часть помещения, а вытяжку организовывать из верхней.

Причем общий воздухообмен гаражей личного автотранспорта оговаривается в пределах 150 м³ на одно машино-место в течение часа.

Для расчета приточного и вытяжного отверстий можно воспользоваться формулой:

То есть, вполне достаточно одной вытяжной решетки и одной приточной, например, размером 20 * 30 см, для осуществления нормального воздухообмена на один автомобиль в гараже. Можно, установить и по две решетки на приток и на вытяжку, что чаще всего и делают, но суммарная площадь должна быть не менее рассчитанной.

Все вышесказанное действительно для гаражей надземного расположения.

Вентиляция подземного гаража осуществляется в соответствии с требованием норм и правил так, чтобы объем приточного воздуха был на 20% меньше вытяжки.
То есть, в приведенном выше примере при расчете площади входного отверстия для такого помещения нужно брать расход не 150 м3, а 150-150*0,2=120 м3, при этом расчет выходного отверстия остается без изменения.

В случае, когда осуществляется дополнительно еще и вентиляция смотровой ямы в гараже, то нормы регламентируют увеличивать необходимый воздухообмен на десяти кратную величину объема этой ямы.

Так, например, если канава имеет длину 5 м, ширину 1 м, глубину 2 м, то геометрический объем составляет 10 м³, а удаляемый вентиляционный расход 10 *10=100 м³ в час.
Общий расход воздуха на один автомобиль в надземном гараже со смотровой ямой будет 150+100= 250 м³ в час.

Необходимая площадь сечения для прохождения воздуха будет равна:
S = 250 / 3600 * 0.7 = 0,099 м², что фактически обеспечивается прямоугольной решеткой размерами 0, 25 * 0,4 м.

Обратите внимание! Живое сечение любой решетки уменьшается на 50-80% за счет ее конструктивных элементов. Это надо учитывать при установке

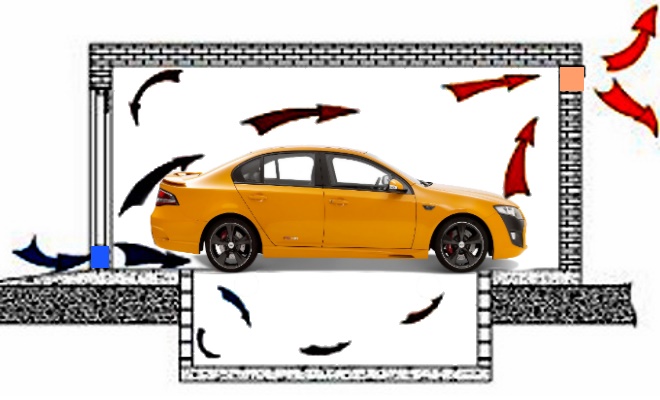

Схема циркуляции воздуха в стоянке-гараже со смотровой ямой

Определив, таким образом, геометрические размеры вентиляционных отверстий, можно заниматься непосредственно их монтажом.

Нужна ли вентиляция в гараже

Некоторые автомобилисты не уверены в том, что в гараже должно быть вентилирование. Однако организовывать вентиляцию надо обязательно, чтобы не было сырости, из-за которой автомобили часто начинают ржаветь осенью или в зимний период.

Качественное вентилирование помогает:

• Понизить уровень влажности. В помещение вместе с авто поступает влага, из-за чего воздух становится влажнее. Без циркуляции воздуха ее уровень будет постоянно подниматься, из-за чего на поверхности транспортного средства появится коррозия.
• Удалить выхлопные газы. Работающий автомобиль выделяет выхлопные газы, которыми человеку нельзя дышать. При правильно организованном вентилировании все накопленные газы будут быстрее выветриваться из гаража.
• Устранить конденсат. Зимой на поверхности мебели и других предметов накапливается конденсат.

Нужна ли вентиляция в гараже?

В соответствии с нормативными документами РФ, свежий воздух должен поступать в помещение, где хранится автомобиль, в объёме, по меньшей мере, 180 литров ежечасно. В Европе данный норматив равен 360 литрам в час. Считается, что обновление воздуха в соответствии с данной нормой делает пребывание автовладельцев в закрытом гараже безопасным на предмет отравления выхлопным газом. СО₂ может уже при уровне 0,2 % привести к потере сознания или даже гибели человека. Опираясь лишь на эту информацию понятно, что вентиляция гаража — это залог сохранения здоровья всех, кто в нем может находиться даже непродолжительное время.

Вентиляционная система в гаражном помещении, несмотря на его:

• размеры (для одной или нескольких машин),
• наличие надстроенных комнат (мастерских),
• помещений нижнего уровня (смотровых ям, погреба, подвала),

выполняет не только функцию выведения вредных газов. Она устраняет излишнюю влагу, скапливающуюся в гараже, а также предотвращает образование агрессивного конденсата, как в самом помещении, так и внутри автомобиля. Повышенная влажность — это вероятность образования грибка и плесени на всех поверхностях, а их споры приводят к аллергии и заболеваниям дыхательных путей человека. Хорошая вытяжка поможет предотвратить подобные проблемы.

Типы вентиляции

Чтобы воздух беспрепятственно входил и покидал помещение, достаточно смастерить воздуховод из канализационных труб. Тёплый поток кислорода обычно поднимается вверх, а более холодный стремится занять место внизу — так происходит движение воздушных масс.

Плюсы естественной циркуляции:

• надёжная работа;
• бюджетный вариант;
• бесшумность;
• длительная эксплуатация;
• отсутствие затрат на источники энергии.

Минусы естественной циркуляции:

• в летнюю пору неэффективна из-за небольшой разницы температур;
• для создания разницы давлений требуется соблюсти между приточным и выходным отверстиями расстояния в 3,5–4 м;
• необходимость установки с учётом розы ветров — там, где преобладает ветер.

Плюсы механической циркуляции:

• работа в любых погодных условиях;
• возможность контроля и изменения параметров воздухообмена;
• организация тёплого притока воздуха;
• использование в цокольном гараже.

Минусы механической циркуляции:

• необходимость покупки вентиляторов, датчиков, заслонок;
• энергозависимость;
• необходимость квалифицированного обслуживания.

Плюсы комбинированной циркуляции:

• возможность установки обычного бытового вентилятора на вытяжку;
• экономичность и удобство использования по сравнению с принудительной;
• использование механической вентиляции по необходимости.

Что будет, если не делать вентиляцию в гараже?

Какие имеются последствия в гараже, в котором отсутствует вентиляция? Сюда относится:

• Постоянное наличие сырости на разных поверхностях, которая является причиной плесени и грибков.
• Быстрая коррозия кузова автомобиля, поскольку если транспортное средство содержится в сухости и других оптимальных условиях, то можно существенно повысить срок его службы.
• Недолговечность всего гаража за счет постоянного воздействия на его основные элементы повышенной влажности и других проблем.
• Наличие в помещении выхлопных газов, которые плохо сказываются на здоровье.

Таким образом, вентиляция в гараже является важной и нужной системой, о которой следует позаботиться еще на этапе его строительства

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

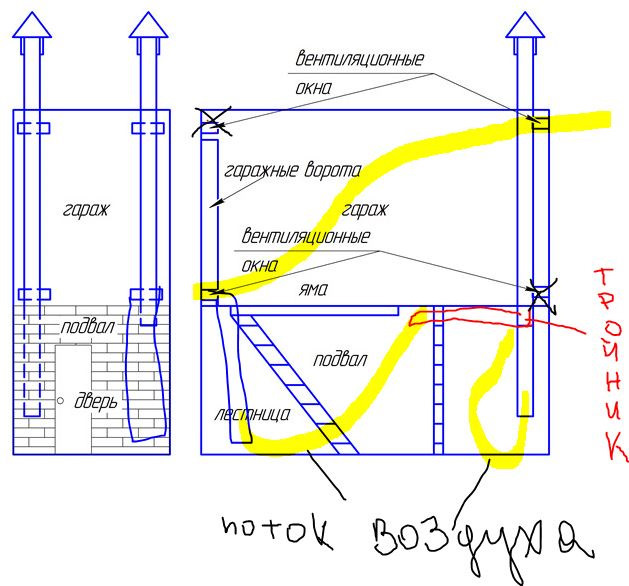

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

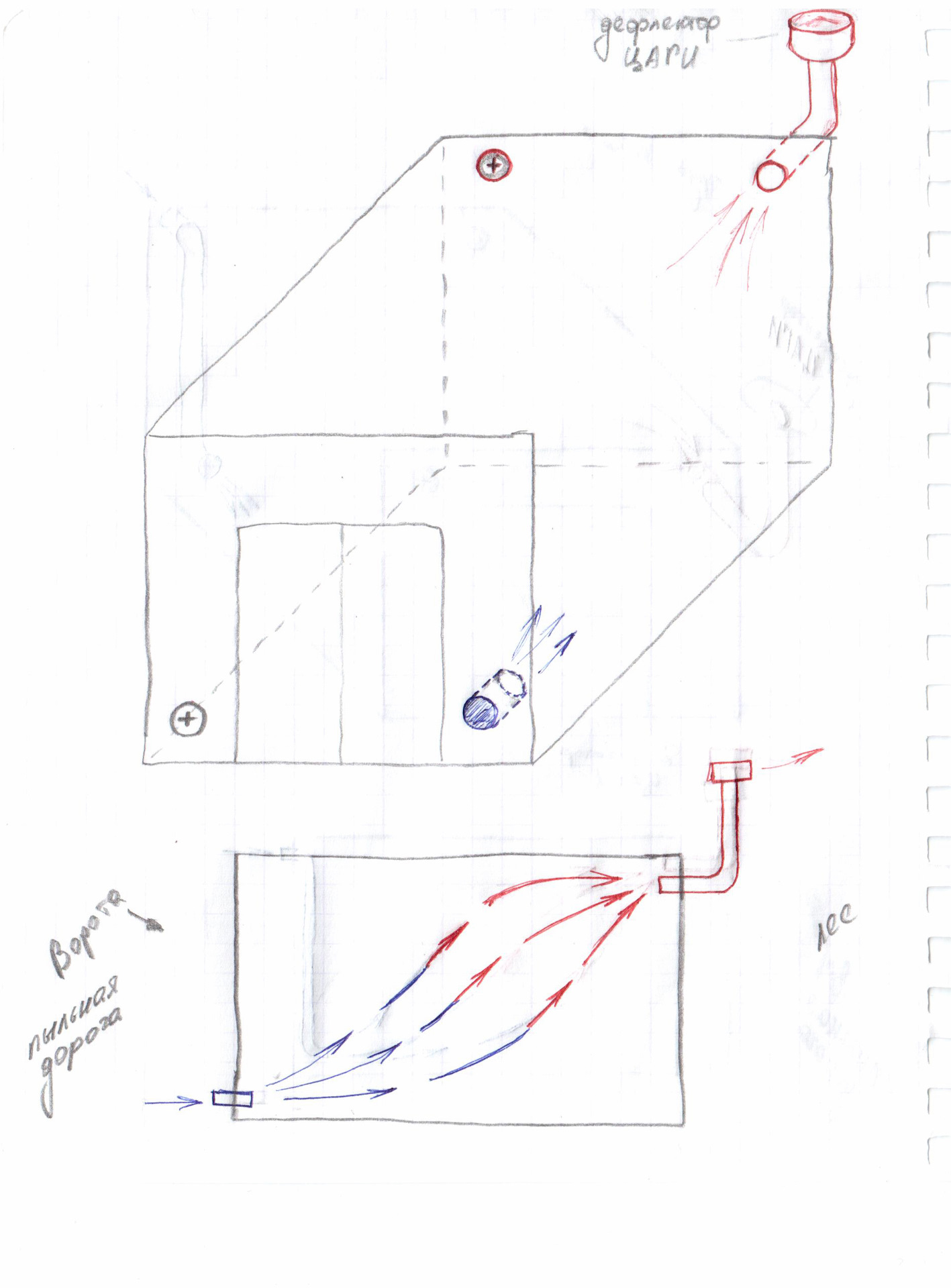

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://www.youtube.com/watch?v=8JboxAB_muo

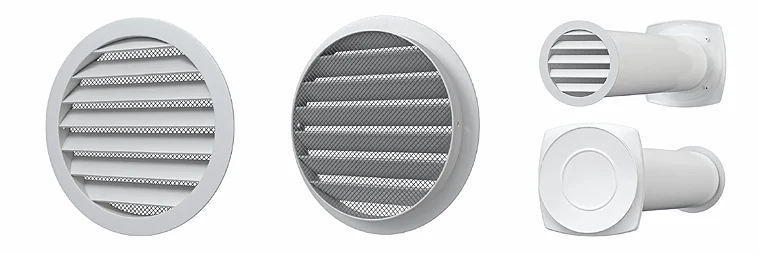

Выбор наружных воздухозаборных решеток

Одна из распространенных ошибок при самостоятельном устройстве вентиляции гаража — неправильный выбор и установка воздухозаборных решеток. Нельзя лепить на стену первую попавшуюся решетку. Про перевернутые и замурованные пустотелые кирпичи я долго распространяться не буду, это полная нищета и средневековье. Отмечу только то, что они не обеспечивают необходимой полезной площади отверстий. Маленькие неровные воздушные каналы в кирпиче создают большое аэродинамическое сопротивление, приточный воздух не может поступать в помещение в нужном количестве.

Отверстия для свежего воздуха в кирпиче

Если Вы собираетесь использовать для притока воздуха пустотелые кирпичи, то дам Вам совет. Просуммируйте общую площадь отверстий в кирпиче и сравните ее с рекомендуемой площадью отверстий. Постарайтесь установить столько кирпичей, чтобы превысить рекомендуемые в этой статье размеры воздухозаборных отверстий на 20-30 %. Таким образом можно будет хоть как-то компенсировать потери, возникающие при прохождении воздуха через маленькие воздушные каналы не предназначенные для этого.

Для забора воздуха необходимо применять вентиляционные решетки, соответствующие следующим критериям:

Свободное прохождение воздушного потока. Полезное живое сечение приточной решетки должно быть максимально большим.
Конструкция изделия препятствует попаданию внутрь воды во время дождя

Обратите внимание на присутствие козырька или наклонных ламелей, которые обеспечат слив дождевой воды наружу.
Наличие защитной сетки средней крупности. Мелкие ячейки будут забиваться тополиным пухом и другим летающим мусором

Сетка с крупными отверстиями не защитит от попадания внутрь помещения мелких животных и насекомых.
Антивандальные свойства. Необходима защита от различных «шутников», которые могут сломать что-то менее надежное или засунуть что-либо внутрь незащищенного отверстия.

При выборе приточных воздухозаборных решеток рекомендую обратить внимание на наружные алюминиевые решетки РКМ производства компании ERA Group. Это почти идеальный вариант для приточно-вытяжной вентиляции  в гараже

Небольшая стоимость, приятный внешний вид, массивный металлический корпус, невидимое крепление, нет сильно выступающих элементов, легко перекрашиваются в нужный цвет. Чего еще можно желать? Правда, есть небольшой недостаток: ячейки защитной сетки мелковаты. По большому счету на это можно закрыть глаза. Ничего не случится, если раз в год почистить решетки от накопившегося мусора, тем более что устанавливаются они обычно на небольшой высоте.

Приточная воздухозаборная решетка РКМ

Выбор способа циркуляции

Расчёт вентиляции и проектирование системы выполняется на этапе составления проекта здания, поскольку вентиляционные отверстия придётся прокладывать в несущих элементах во время постройки. Некоторые для этого обращаются к профессионалам, имеющим соответствующие знания и опыт – это даёт гарантию того, что будет спроектирована правильная вентиляция в гараже. Но если вы уверены в своих силах и смекалке, прочтите руководства, как сделать вентиляцию в гараже и что для этого нужно. При добросовестном подходе и соблюдении требований вентиляция в гараже своими руками возможна.

Если вас интересует вентиляция гаража своими руками, начните с выбора системы циркуляции воздуха. Перед тем как сделать вентиляцию в гараже, учитывают следующие факторы:

• количество уровней;
• количество автомобилей в помещении;
• высоту потолков и площадь.

Это даёт основания выбрать подходящий способ циркуляции воздуха, исходя из которого принимается решение, как будет обустроена вентиляция в гараже своими руками. На сегодняшний день используются три вида систем:

естественная вентиляция в гараже – она основывается на законах аэродинамики, и в ней не предусмотрены никакие принудительные средства воздухообмена.

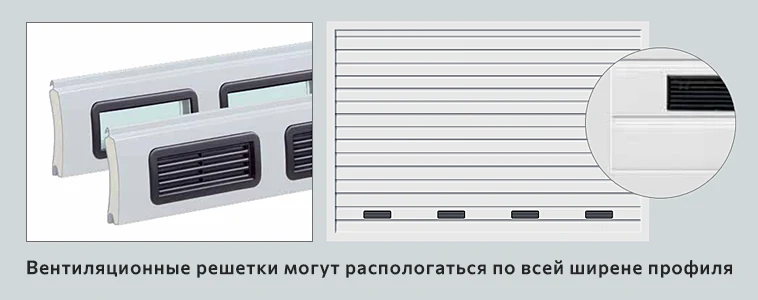

Применение вентиляционных решеток для естественной вентиляции гаража

• комбинированная система, которая сочетает естественный способ с механическими устройствами для принудительной циркуляции.
• механическая система, при которой поступление и отвод воздуха осуществляет вытяжной вентилятор – для гаража такая схема используется довольно часто.

Все три вида предусматривают одноканальную или двухканальную схему движения воздушных потоков. Если используется вытяжной вентилятор для гаража, обычно достаточно одного канала.

Схема движения воздуха при естественной вентиляции: 1 — направление воздуха; 2 — вентиляционные отверстия в двери гаража; 3 — вентиляционный короб

Можно ли делать гараж без вытяжки?

Конечно, погреб в гараже может быть не вентилируемым. Однако проблемы могут возникнуть позже, так как большинство автовладельцев ставят свои машины в него на зиму. Что происходит при отсутствии вентиляции? Все металлические детали будут подвержены коррозии.

Кроме того, это помещение часто используется для ремонта самого автомобиля. Периодически деятельность связана с использованием вредных или опасных веществ. Поэтому правильная вентиляция подвала способна удалить опасные испарения из здания и снизить риск для здоровья.

Также стоит помнить о высоком уровне влажности в зданиях, которые не проветриваются. Такую проблему невозможно решить даже установкой надежной системы отопления.

Вытяжка в гараже. Особенности работы и расчёт.

Гаражное помещение с постоянно хранящимся в нём автомобилем требует организации в нём вентиляции. Циркуляции воздуха предотвратит возникновение ржавчины в гараже и предохранит автовладельца от выхлопных газов и других вредных испарений.

В погодных условиях России устройство вентиляционной системы для закрытого бокса должно быть организовано очень внимательно.

Для этого нужно учитывать следующие моменты:

• Разность температуры воздуха окружающей среды и гаражного помещения. За счёт того, что воздух внутри бокса теплее, а соответственно легче, он будет подниматься вверх. В то же время более тяжёлый воздух из окружающей атмосферы самотёком по воздуховоду будет поступать внутрь.
• Между приточным патрубком и патрубком отвода должна быть разница не менее 3 метров по высоте. За счёт этого будет достигаться разность в давлении.
• Патрубок притока воздуха должен быть установлен с той стороны гаража, с которой преобладающе дует ветер. И соответственно патрубок отвода с противоположной.

Соблюдение перечисленных правил обязательно. В противном случае эффективность вентиляционной системы будет минимальна.

Для увеличения притока воздуха в помещение стоит вместо круглого воздуховода установить воздухозаборник — решетку. Причём его диаметр должен быть в 2-3 раза больше диаметра основной трубы. Он должен монтироваться на высоте до 50 см. Для уменьшения или увеличения притока воздуха в нём должна присутствовать специальная заслонка.

Естественная вентиляция подвала в гараже

Естественное устройство вентиляции в подвале гаража – самый простой, наименее затратный из всех возможных способов. Данный вариант проветривания отличается преимущественно недостатками, нежели достоинствами. Но при определенных условиях может стать довольно хорошим решением организации воздухообменных процессов подземного хранилища.

Плюсы:

• Легкость монтажа, простой принцип действия, основанный на законах физики.
• Доступная стоимость.
• Минимум усилий по установке.

Минусы:

• Силы естественного воздушного потока может не хватить для хорошего проветривания подвального пространства. Особенно, если оно постоянно набирает влагу из земли.
• Летом, когда температура воздуха высокая, тяга слабеет, иногда совсем прекращается, циркуляция воздуха останавливается.
• Большая зависимость от атмосферных условий среды.
• Сбой воздухообмена из-за сильного ветра с неподходящей стороны.

Естественная вентиляция может быть эффективной, когда:

Проектирование вентиляции

Каждый владелец секционного, кирпичного или двухэтажного гаража должен знать о проектировании вентиляционных систем. Ведь при правильном строительстве помещения, система вентиляции – это основа долгой эксплуатации строения. Поэтому к ее проектированию приступают на первых этапах возведения здания. Важную роль играют:

• материалы, которые будут использоваться в строительстве;
• количество планируемых этажей или уровней;
• площадь и объем всего помещения и отдельных его частей;
• количество единиц содержащегося транспорта;
• наличие кессона (ямы).

При проектировании вентиляционной системы важно учитывать количество единиц содержащегося транспорта

Приступить к проектированию вытяжных и приточных каналов, можно только после изучения определенной документации. Нормы СНИП, которые используются для таких целей, указывают на необходимость расчета размеров приточного и вытяжного отверстий. Известны два варианта используемых расчетов – для одной и двух труб.

В гаражах с двумя отверстиями, необходимый диаметр определяется по соотношению 15 мм к 1 квадратному метру площади помещения. Для одного – диаметр трубы равен 0,3% от всей площади. Определив норму размеров отверстий, можно начинать проектирование остальных составляющих элементов вентиляции.

Организация отверстий в гаражных воротах

Почему нет? Гаражные ворота – это прекрасное место для устройства приточных отверстий. Тем более, что многие производители ворот предлагают такую возможность. Но тут есть проблема. Продавцы ворот не заботятся о Вашем комфорте и о сохранности транспортного средства, которое будет храниться в гараже. Прежде всего они хотят продать ворота и какое-либо удорожание своей продукции им точно не требуется. Ситуация усугубляется тем, что покупатели, не обладая необходимой информацией, просто не могут сделать запрос нужной опции. Получается замкнутый круг. Покупатели не спрашивают, продавцы не предлагают.

Вентиляционные отверстия в распашных воротах

На самом деле проблема серьезная. Введите в поисковик запрос “Гаражные ворота”. Много Вы увидите ворот с отверстиями для приточной вентиляции? Я проверял своими руками, там их нет. Предлагаемая продукция красиво выглядит, но она лишена необходимого функционала. Очень хочется узнать у владельцев ворот с рекламных картинок, как у них обстоят дела с вентиляцией гаража. Всем ли они довольны? Предполагаю, что проблем у них будет достаточно. Законы физики действуют на всех, они распространяются даже на владельцев дорогих ворот, самых именитых производителей.

Отверстия для вентиляции в рулонных воротах
Расположение отверстий в рулонных воротах

Не стоит ограничиваться только красивой отделкой приобретаемой продукции. Выкрутите как следует руку продавцу. У большинства серьезных производителей ворот уже все давно придумано. Посмотрите каталоги и найдите подходящее для себя техническое решение. Я не говорю, что все просто. Необходимо учитывать разные моменты, в том числе и безопасность. Любое отверстие в воротах, это брешь в обороне Вашего четырехколесного сокровища. Правильно оценивайте риски и ищите приемлемый вариант.

Организация отверстий в секционных воротах

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Система естественной циркуляции воздуха

Естественная система вентиляции гаража основывается на самопроизвольном движении потоков воздуха вследствие разницы температур внутри помещения и снаружи. Для этого необходимы два канала – по одному из них осуществляется приток свежего воздуха, по второму – отведение загрязнённого. Если проектируется вентиляция в гараже своими руками, учтите, что каналы прокладывают на этапе возведения несущих стен.

При этом придерживайтесь следующих рекомендаций:

• канал для поступления воздушных масс должен находиться на 0,1 м выше пола, отверстие снаружи – выше земли на 0,3 м;
• наружное отверстие закрывают защитной сеткой от насекомых, мелких грызунов и т. п.;
• канал для отвода воздушных масс располагают напротив по диагонали в 0,1 м от границы между стеной и потолком, наружное отверстие располагают над крышей на высоте 0,5 м;
• вентиляционную решётку можно также вмонтировать в ворота – её размер должен быть раза в три больше диаметра канала;
• если на выводном канале смонтировать дефлектор, отток воздуха будет происходить гораздо интенсивнее, поскольку дефлектор создаёт участок пониженного давления. Чтобы на поверхности дефлектора не конденсировалась влага, его следует покрыть теплоизолирующим слоем.

Схема обустройства естественной вентиляции в гараже без погребной ямы

Главным преимуществом такого способа является его невысокая стоимость – он не требует серьёзных затрат, поэтому крайне выгоден, с финансовой точки зрения. Среди недостатков естественной циркуляции называют следующие факторы:

• в жаркий летний день такой способ малоэффективен из-за того, что снаружи температура выше, чем внутри помещения;
• из-за перепадов давления в помещении постоянно присутствуют сквозняки, что неудобно для тех, кто часто и подолгу работает с автомобилем;
• ветер не всегда имеет нужное направление, поэтому проветривание периодически приостанавливается;
• вентиляционные каналы необходимо периодически чистить от грязи, которая туда попадает в период дождей и слякоти.

Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии
