Расчет системы вентиляции и ее отдельных элементов: площади, диаметров труб, параметров нагревателей и диффузоров

Расчёт мощности нагревания в сети

Температура воздуха, поступающего в помещения, строго регламентируется. К примеру, для жилых сооружений минимальное значение составляет +18°С. Для расчёта мощности используемого нагревательного оборудования необходимо из нормативов узнать минимальное значение температуры той климатической зоны, где расположено здание. Разница этих температур является основным фактором определения мощности нагревательного устройства. При этом, совсем не обязательно использовать максимально мощный калорифер, способный обеспечить нагрев помещения при минимальной внешней температуре. Если вентиляция имеет систему регулировки производительности, то во время максимальной нагрузки на калорифер просто снижается интенсивность подачи воздуха.

Расчёт мощности нагревательного устройства осуществляется по формуле:

Р — расчётная мощность устройства нагрева (рекуператор или калорифер), (кВт);

Δt — разница значений температуры воздуха на входе в систему вентиляции и на подаче в помещение, (°С);

Q — производительность вентиляционной системы, (м³/ч);

τv— объёмная теплоёмкость воздуха, зависит от совокупности значений влажности, температуры и давления, но принимается в качестве коэффициента 0,336 Вт × (ч/м³/°С).

Примеры использования воздуховодов в качестве декоративного элемента помещений

Подбор габаритов под реальные условия

На практике определение размера воздуховода на этом не заканчивается. Дело в том, что вся система каналов для доставки воздушных масс в помещения имеет определенное сопротивление, рассчитав которое, принимают мощность вентиляционного агрегата. Эта величина должна быть экономически обоснована, чтобы не возникал перерасход электроэнергии для работы вентиляционной системы. В то же время большие габариты каналов могут стать серьезной проблемой при их монтаже, они не должны отнимать полезную площадь помещений и находиться в пределах предусмотренной для них трассы по своим габаритам. Поэтому зачастую скорость потока на всех участках системы увеличивают, чтобы габариты каналов стали меньше. Тогда потребуется сделать перерасчет, возможно, не один раз.

Минимальное расчетное давление, развиваемое вентилятором, определяют по формуле.

• Производительность системы, обслуживающей до 4-х помещений.
• Размеры воздуховодов и воздухораспределительных решеток.
• Сопротивление воздухопроводной сети.
• Мощность калорифера и ориентировочные затраты на электроэнергию (при использовании электрического калорифера).

Если нужно подобрать модель с увлажнением, охлаждением или рекуперацией – воспользуйтесь калькулятором на сайте Breezart.

Как определить скорость в вентиляционных каналах?

Как можно судить из всего, сказанного выше, в качестве главной магистрали необходимо выбирать ту цепь последовательных отрезков сети, которая является самой протяженной; при этом нумерация должна начинаться исключительно с самого удаленного участка. Что же касается параметров каждого из участков (а к таковым относится расход воздуха, длина участка, его порядковый номер и проч.), то их также следует занести в таблицу проведения расчетов. Затем, когда с внесением будет покончено, подбирается форма поперечного сечения и определяются его – сечения – габариты.

LP/VT = FP.

Что обозначают эти аббревиатуры? Попытаемся разобраться. Итак, в нашей формуле:

• LP – это конкретный расход воздуха на выбранном участке;
• VT – это скорость, с которой воздушные массы по этому участку движутся (измеряется в метрах за секунду);
• FP – это и есть нужная нам площадь поперечного сечения канала.

Что характерно, во время определения скорости движения необходимо руководствоваться, в первую очередь, соображениями экономии и шумности всей вентиляционной сети.

Обратите внимание! По полученному таким образом показателю (речь идет о поперечном сечении) необходимо подобрать воздуховод со стандартными величинами, а фактическое его сечение (обозначается аббревиатурой FФ) должно быть максимально близким к рассчитанному ранее. LP/ FФ = VФ.

LP/ FФ = VФ.

Получив показатель требуемой скорости, необходимо рассчитать, насколько будет уменьшаться давление в системе вследствие трения о стенки каналов (для этого необходимо использовать специальную таблицу). Что же касается локального сопротивления для каждого из участков, то их следует рассчитывать по отдельности, после чего суммировать в общий показатель. Затем, суммировав локальное сопротивление и потери по причине трения, можно получить общий показатель потерь в системе кондиционирования воздуха. В дальнейшем это значение будет использоваться для того, чтобы вычислить требуемое количество газовых масс в каналах вентиляции.

Воздушно-отопительный агрегат

Ранее мы рассказывали о том что из себя представляет воздушно-отопительный агрегат, говорили о его приемуществах и сферах применения, в дополнение к этой статье советуем вам ознакомится с данной информацией

Виды приточных конструкций

Назначение и классификация воздухоприемников:

• закрытый;
• открытый – отверстие для приема использованных масс воздуха располагается далеко от места их выхода.

Производственный воздухоприемник открытого типа это совокупность: кожуха, зонта для вытяжки, воздухоотводов, передвижных воздухоприёмников. Согласно, условий конвекции, горячие потоки воздуха поднимаются наверх, где вытяжные зонты сокращают площадь их распространения и производят дальнейший отвод. Габариты зонтов должны соответствовать площади источника вывода горячего воздуха. Защитные зонты могут быть со свесами и без них.

Если рабочее место человека не фиксировано используются переносные виды вентиляции, которые крепятся непосредственно к сварочному оборудованию присосками.

Вытяжную систему режимного типа представляют: шкафчики, кабины, боксы, камеры. Шкафы устанавливают на промышленных предприятиях с обильным выделением ядовитых испарений. Монтаж бокса производится на предприятиях с выбросом радиационного излучения или ядов.

Приточная вентиляция помещения

Расчет материала для воздуховодов и фасонных элементов

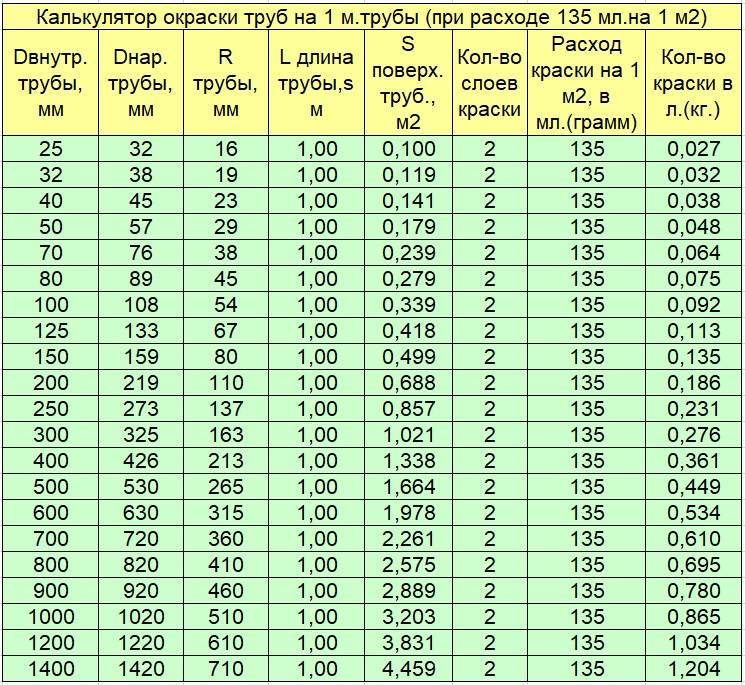

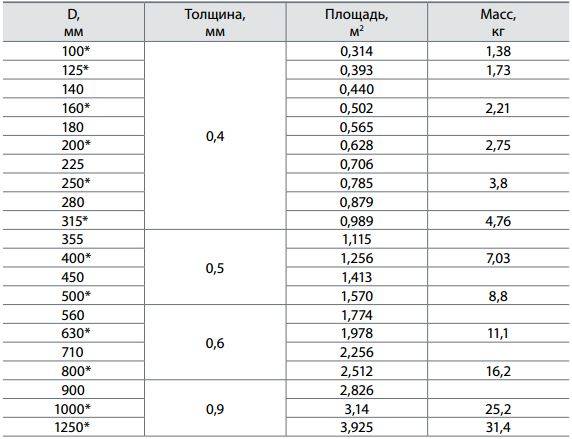

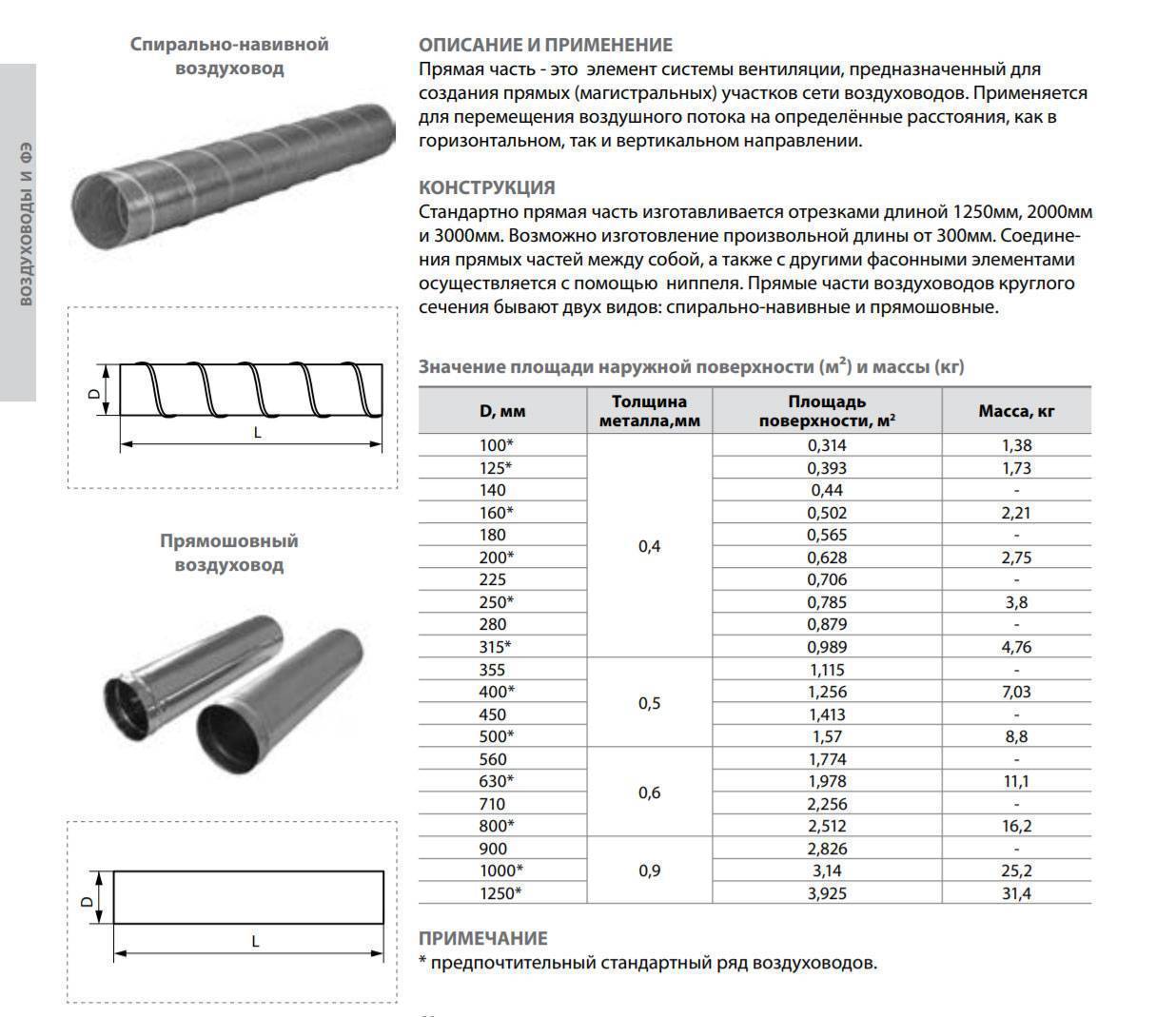

Расчет площади воздуховодов и фасонных изделий необходим при их производстве. Он делается для того, чтобы определить количество материала (жести) для изготовления участка трубы или какого-либо фасонного элемента.

Для расчета необходимо использовать лишь формулы из геометрии. Например, для круглого воздуховода находим диаметр окружности, умножением которого на длину участка получим площадь наружной поверхности трубы.

Для изготовления 1 метра трубопровода диаметром 100 мм потребуется: π·D·1=3.14·0.1·1=0.314 м² жести. Также необходимо учитывать от 10-15 мм запаса на соединение. Также рассчитывается и прямоугольный воздуховод.

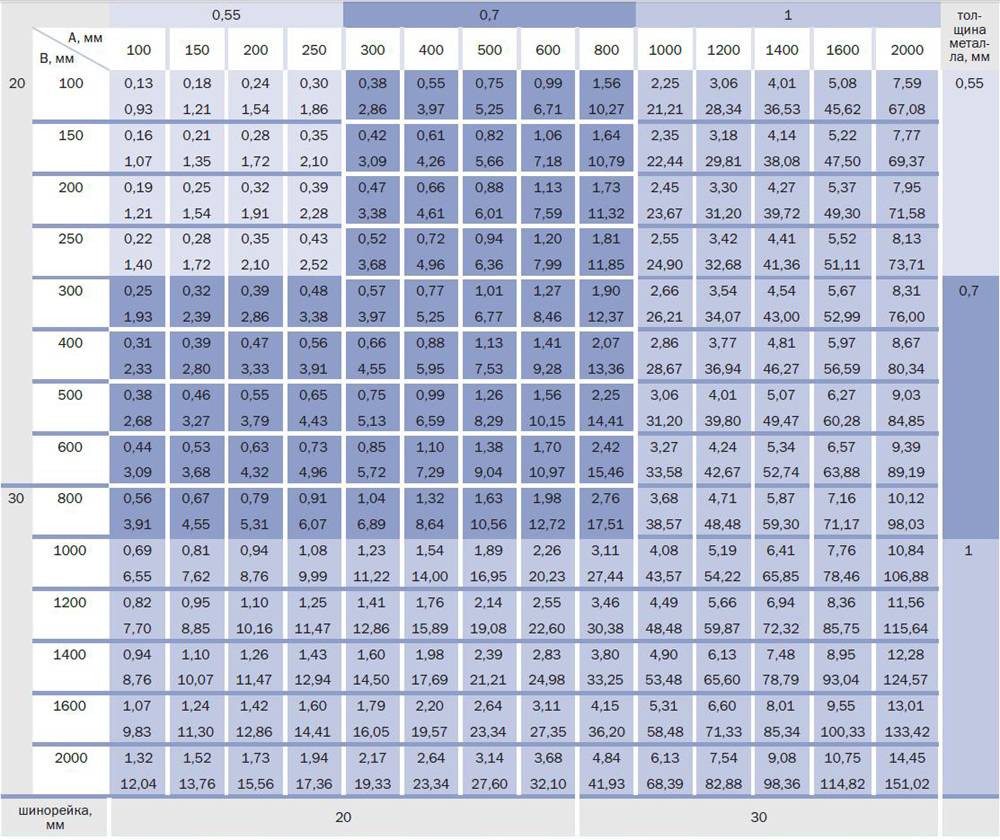

Расчет фасонных частей воздуховодов осложнен тем, что для него не существует определенных формул, как для круглого или прямоугольного сечения. Для каждого элемента необходимо проводить раскрой и рассчитывать необходимое количество материалов. Это делается на производстве или в жестяных мастерских.

Типы и виды воздуховодов

Перед расчетом сетей нужно определить из чего они будут изготовлены. Сейчас применяются изделия из стали, пластика, ткани, алюминиевой фольги и др. Часто воздуховоды изготовляют из оцинкованной или нержавеющей стали, это можно организовать даже в небольшом цеху. Такие изделия удобно монтировать и расчет такой вентиляции не вызывает проблем.

Кроме этого, воздуховоды могут различаться по внешнему виду. Они могут быть квадратного, прямоугольного и овального сечения. Каждый тип обладает своими достоинствами.

• Прямоугольные позволяют сделать системы вентиляции небольшой высоты или ширины, при этом сохраняется нужная площади сечения.
• В круглых системах меньше материала,
• Овальные совмещают плюсы и минусы других видов.

Для примера расчета вентиляции выберем круглые трубы из жести. Это изделия, которые используют для вентиляции жилья, офисных и торговых площадей. Расчет будем проводить одним из методов, который позволяет точно подобрать сеть воздуховодов и найти ее характеристики.

Варианты монтажа воздуховодов

Перед монтажом систем вентиляции следует тщательно изучить объёмно-планировочное решение помещений, а так же теплотехнические параметры конструкций ограждения. Затем оцениваются условия эксплуатации: наличие вредных веществ и агрессивных сред, высоких температур или открытого пламени.

Сам монтаж проводится с учётом вышеперечисленных факторов, а также требований по уровню шума в помещениях. Так, если трубы для вентиляции имеют много поворотов или переходов на различные диаметры, то система вентиляции будет производить слишком “шумной”, потому рекомендуется сократить их число.

С другой стороны объёмно-планировочные решения помещений могут не позволить уменьшить количество поворотов и т.п

Именно поэтому важно знать, какой уровень шума допустим в каждом конкретном случае. Так же в решении проблемы может помочь тщательный подбор разветвителей, проводимый с учётом исходного материала труб

Крепятся трубы для вентиляции обычно при помощи:

• хомутов;
• шпилек;
• R-, Z- и V-образных кронштейнов;
• перфолент;
• анкеров;
• струбцин.

Хотя для существует множество программ, многие параметры все еще определяются по старинке, с помощью формул. Расчет нагрузки на вентиляцию, площади, мощности и параметров отдельных элементов производят после составления схемы и распределения оборудования.

Это сложная задача, которая под силу лишь профессионалам. Но если необходимо подсчитать площадь некоторых элементов вентиляции или сечение воздуховодов для небольшого коттеджа, реально справиться самостоятельно.

Для чего необходимо знать о площади воздуховодов?

Вентиляция помещений — достаточно сложная система. Одной из важнейших частей воздухораспределительной сети является комплекс воздуховодов. От качественного расчета ее конфигурации и рабочей площади (как трубы, так и суммарного материала, необходимого для изготовления воздуховода) зависит не только правильное расположение в помещении или экономия средств, но самое главное — оптимальные параметры вентиляции, гарантирующие человеку комфортные условия жизнедеятельности.

Рисунок 1. Формула для определения диаметра рабочей магистрали.

В частности, посчитать площадь необходимо таким образом, чтобы в результате получилась конструкция, способная пропускать требуемый объем воздуха при соблюдении других требований, предъявляемых к современным системам вентиляции.
Следует понимать, что правильный расчет площади ведет к устранению потерь воздушного давления, соблюдению санитарных норм по скорости и уровню шума воздуха, протекающего по каналам воздуховодов.

Вместе с тем, точное представление о занимаемой трубами площади дает возможность при проектировании отводить под систему проветривания самое подходящее место в помещении.

Расчет длины воздуховодов

Для эффективной работы системы отвода воздуха необходимо грамотно рассчитать длину наружной части воздуховода. Этот канал объединяет все потоки вентиляционной системы и служит для отвода воздуха из помещения во внешнюю среду.

Высота наружной вентиляционной трубы определяется исходя из требований, установленных СНиП:

• на плоской крыше высота трубы должна быть 300 мм и более;
• на скатной крыше минимальная высота воздуховода должна быть не меньше 500 мм;
• если вытяжная труба установлена на одной линии с дымоходом на расстоянии до 3 м, их высоты должны совпадать;
• воздуховод должен быть выше конька крыши минимум на 0,5 м, если он удален на расстояние до 0,5 м (от конька);
• если дистанция между коньком и воздуховодом от 1,5 м до 3 м, высота вытяжки должна быть не меньше высоты конька.

Важно знать! При проектировании наружной части воздуховода нужно учитывать его устойчивость к ветру. Определить точную высоту вентиляционной трубы над крышей можно при помощи таблицы

Для этого достаточно знать диаметр. Верхняя строка содержит значения высоты труб, в левой колонке указана ширина, а в ячейках – эквивалентные диаметры в мм

Определить точную высоту вентиляционной трубы над крышей можно при помощи таблицы. Для этого достаточно знать диаметр. Верхняя строка содержит значения высоты труб, в левой колонке указана ширина, а в ячейках – эквивалентные диаметры в мм.

Расчет систем вентиляции

21 июня 2017 года

Производительность по воздуху

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со  СНиП 41-01-2003 и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.

Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людейи по кратности и, после чего выбрать большее из этих двух значений:

1. Расчет воздухообмена по количеству людей: L = N * Lnorm, где
   L — требуемая производительность приточной вентиляции, м³/ч;
   N — количество людей;
   Lnorm — норма расхода воздуха на одного человека:
   •      в состоянии покоя (сна) — 30 м³/ч;
   •      типовое значение (по СНиП) — 60 м³/ч;
2. Расчет воздухообмена по кратности: L = n * S * H, где
   L — требуемая производительность приточной вентиляции, м³/ч;
   n — нормируемая кратность воздухообмена:
   для жилых помещений – от 1 до 2, для офисов – от 2 до 3;
   S — площадь помещения, м²;
   H — высота помещения, м;

Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:

• Для отдельных комнат и квартир — от 100 до 500 м³/ч;
• Для коттеджей — от 500 до 2000 м³/ч;
• Для офисов — от 1000 до 10000 м³/ч.

Алгоритм определения диаметра вентиляционной трубы

Зная воздухообмен и скорость потока, можно вычислить площадь сечения воздуховода:

S- площадь сечения воздуховода (м2);

L – воздухообмен (м3/ч);

3600 – количество секунд в часе;

v – скорость воздушного потока (м3/c)

Для воздуховодов круглой формы расчет диаметра проводится по формуле:

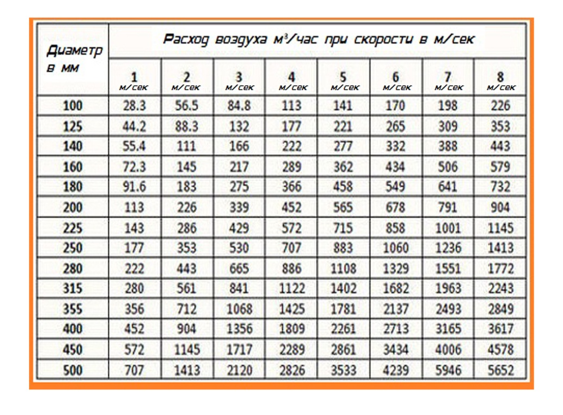

Полученное значение округляем в большую сторону и подбираем нужный типоразмер. Для этого используется таблица диаметров вентиляционных труб:

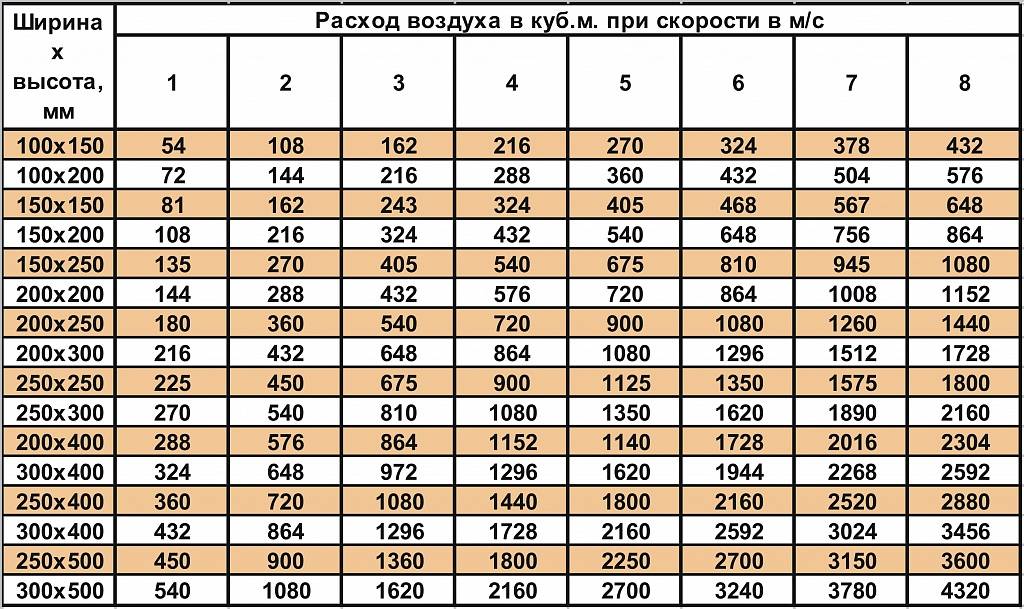

Для определения размеров сторон сечения для труб прямоугольной формы потребуется следующая таблица:

Сравнивая площади сечений труб различных размеров и требуемую площадь, рассчитанную исходя из воздухообмена и скорости потока, можно подобрать нужный типоразмер.

Требуется установить систему естественной вентиляции на кухне размером 3×4×3 в жилом доме. Как рассчитать необходимый диаметр трубы для вентиляции?

1. Рассчитывается объем помещения: V = 3×4×3 = 36 м3.
2. С помощью таблицы находится кратность для данного типа помещения (кухня): n = 6.
3. Определяется воздухообмен: L = n * V = 6 * 36 = 216 м3/ч.
4. Выбирается нужная скорость воздушного потока. В данной случае вентиляция естественного типа, поэтому значение скорости v = 1 м/с.
5. Определяется сечение: S = L / (3600 × v) = 216 / (3600 × 1) = 0,06 м.
6. Рассчитывается диаметр: D = 2 * = 2 * (0,06 / 3,14) = 0,28 м = 280 мм.
7. Используя таблицу, подбираем нужный типоразмер: 280 мм.

Щелевые распределители воздушных потоков

Щелевые диффузоры – это вентиляционное оборудование, предназначенное для подачи свежего и отвода отработанного воздуха из помещений с высокими требованиями к дизайну и качеству воздушной смеси. Для оптимального распределения воздуха, высота потолков при использовании такого оборудования ограничена 4 метрами.

Конструкция приспособления состоит из алюминиевого корпуса с горизонтальными щелевыми отверстиями, количество которых, в зависимости от модели может варьироваться от 1 до 6. Внутрь диффузора монтируется цилиндрический валик, для контроля за направлением движения воздушного потока. Как правило, такие диффузоры оснащены камерой статического давления, для управления расходом воздуха.

Высота щели также может быть различной: от 8 до 25 мм. Длина устройства не регламентирована и может быть от 2 см до 3 м, благодаря чему их можно монтировать в непрерывные линии практически любой формы. Линейные щелевые диффузоры характеризуются хорошими аэродинамическими свойствами, привлекательным дизайном и высокой степенью индукции, благодаря которой происходит быстрый нагрев приточных воздушных потоков. Монтируются такие устройства в подвесных потолках и стеновых конструкциях. Высота монтажа не должна быть менее 2,6 м.

Расчет материала для воздуховодов и фасонных элементов

Расчет площади воздуховодов и фасонных изделий необходим при их производстве. Он делается для того, чтобы определить количество материала (жести) для изготовления участка трубы или какого-либо фасонного элемента.

Для расчета необходимо использовать лишь формулы из геометрии. Например, для круглого воздуховода находим диаметр окружности, умножением которого на длину участка получим площадь наружной поверхности трубы.

Для изготовления 1 метра трубопровода диаметром 100 мм потребуется: π·D·1=3.14·0.1·1=0.314 м² жести. Также необходимо учитывать от 10-15 мм запаса на соединение. Также рассчитывается и прямоугольный воздуховод.

Расчет фасонных частей воздуховодов осложнен тем, что для него не существует определенных формул, как для круглого или прямоугольного сечения. Для каждого элемента необходимо проводить раскрой и рассчитывать необходимое количество материалов. Это делается на производстве или в жестяных мастерских.

Вычисление и расчет вентиляционных каналов

Вычисление естественной системы проветривания канального вида сближается к установлению активного разреза воздуховодов, какие с целью доступа необходимого числа воздуха выражают противодействие, надлежащее вычисленному напряжению.

Для самого длительного тракта сети устанавливают издержки напряжения в каналах воздуховода как сумму издержкой напряжения в абсолютно всех его местах. В каждом из них издержки давления формируются с потерь на трение (RI) и издержек в местах противодействия (Z):

• где R — удельная потеря напряжения по длине участка от трения, Па/м;
• l — длина участка, м.

Площадь живого сечения воздуховодов, м2:

• где L — расход воздуха, м3/ч;
• v — скорость движения воздуха в воздуховоде, м/с (равна 0,5… 1,0 м/с).

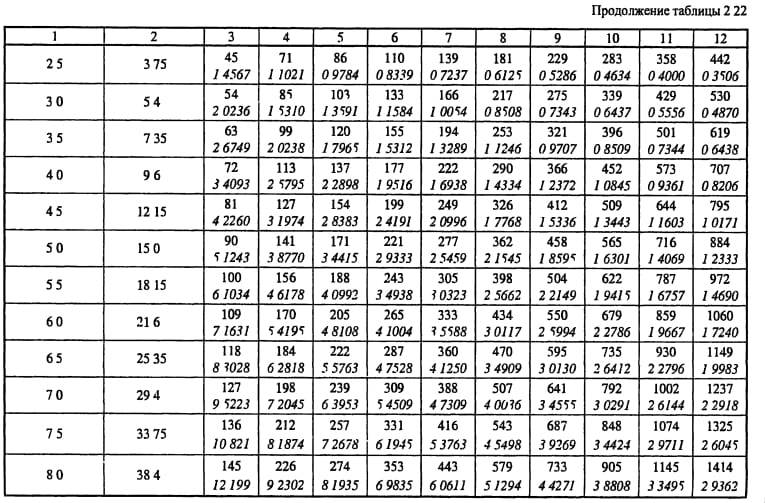

Задавая скорость движения воздуха по вентиляции, и прочитывают площадь его активного сечения и масштабы. При помощи специализированных номограмм либо табличных расчётов для округлой формы воздуховодов устанавливают издержки напряжения на трение.

Вытяжка для кухни с воздуховодом: формы воздуховодов

Вытяжные воздуховоды отличаются также формой сечения. Фактически существует 3 типа изделий.

1. Круглые. Идеальный вариант для комнат с высокими потолками. Для кухонь с низкой потолочной зоной они не используются, ввиду громоздкости. Если выход вентиляционной системы имеет прямоугольную форму, потребуются дополнительные переходники, муфты, соединительные элементы.
2. Прямоугольные. Прямоугольный воздуховод традиционно размещают за шкафами. Конструкции имеют секционную форму с переходниками. За счет этого можно сконструировать изделия любого уровня сложности. Неплохо себя зарекомендовали для вытяжки на кухне с невысокими потолками. Главный недостаток – невысокая производительность в сравнении с другими по форме изделиями.
3. Овальные. Речь идёт о комбинированных решениях, в которых сочетаются преимущества и недостатки круглых каналов.

Плоский воздуховод представляет собой ответвление прямоугольных изделий. Их главные достоинства – компактные размеры, благодаря чему без проблем скрываются от посторонних глаз. Традиционно производятся в 3 типоразмерах:

• 20660 мм – одни из самых крупноразмерных конструкций, представленных на рынке. Преимущественно такими решениями комплектуются мощные вытяжные системы, обеспечивающие воздухообмен больших объёмов.
• 120х60 мм – плоские воздуховоды для вытяжки с пропускной способностью до 350 м3/ч.
• 110х55 мм – самые популярные бытовые изделия. Максимальная производительность не превышает 300 м3/ч.

Существует огромное количество, благодаря чему установить воздуховод не составит особого труда

Очень важно грамотно подобрать конструкцию и размеры воздуховодов для кухонной вытяжки

Определение естественной вентиляции

При естественной вентиляции воздух поступает через приточные клапаны или щели в деревянных окнах

За комфортные условия в частном и многоэтажном доме отвечает вентиляция. В многоквартирном секторе предусматриваются вентиляционные стояки и шахты, которые выводят отработанный воздух за пределы строения (на крышу). Для нормализации микроклимата требуется удаление и приток свежих воздушных масс.

В квартирах со старыми рамами из дерева воздух поступает в жилую зону через неплотно прикрытые створки. Современные требования к отделке интерьера ужесточают меры герметизации, и металлопластиковые заполнения проемов со стеклопакетами характеризуются отсутствием щелей. Неприятные запахи из санузла и кухни выводятся через шахту, но внутри квартиры наступает область разрежения, в которой некомфортно чувствуют себя жильцы.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел Расчет сопротивления сети).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

1 Понятие воздухообмена

Вентиляция закрытых помещений осуществляется посредством удаления части загрязнённой атмосферы и притока свежего воздуха. Замещение бывает полным или частичным, в зависимости от системы проветривания. Исчисляется оборот газовой среды в м3/час. Существует 3 основных вида воздухообмена:

1. 1. Естественная вентиляция объектов происходит из-за разницы давлений и температур внутри и снаружи замкнутого пространства, проникновением атмосферных масс через неплотности дверей и окон, утечкой через специально обустроенные вытяжные каналы.
2. 2. Принудительное проветривание используют для обеспечения эффективного воздухообмена вне зависимости от явлений природы. Давление или разряжение создаётся с помощью вентиляторов и дымососов.
3. 3. Сочетание первых двух способов позволяет уменьшить стоимость воздухообмена посредством снижения затрат на электроэнергию. Называется такая система комбинированной.

Проектный расчет проветривания объекта сводится к определению потребности и способам обеспечения конкретных жилых или рабочих мест нужным количеством доброкачественного кислорода. Объём воздухообмена зависит от разных факторов: выделенное тепло, влажность, содержание вредных газов, пыли, кратность, санитарные нормы. Методика расчётов в каждом случае индивидуальная. Чаще используют два последних фактора.

Интенсивность оборачиваемости газовой среды — отношение количества поступающего или удаляемого воздуха за 1 час к рабочему объёму замкнутого пространства. Кратность воздухообмена — так называют этот показатель. Числовое значение показывает, сколько раз в течение установленного периода происходит полная смена внутренней атмосферы помещения; размерность характеристики — 1/час. Определяют кратность воздухообмена по формуле: N =L/Р, где Р — объём расчётного пространства, м3.

Расчёт вытяжной вентиляции

Расчёт вытяжной вентиляции также ведётся с учетом требований сводов правил, список которых приведён выше. Например, однократный воздухообмен в магазине будет означать, что производительность вытяжной системы также должна составлять 1 объём помещения в час (150 м3/ч для рассмотренного магазина).

Однако при расчёте вытяжной вентиляции есть одна особенность. В «чистых» помещениях (офисы, кабинеты, переговорные, жилые комнаты и другие помещения с постоянным пребыванием человека) рекомендуется, чтобы расход вытяжного воздуха был на 10-30 % меньше расхода приточного воздуха. Это делается для того, чтобы «лишний» воздух уходил в смежные помещения — в коридоры и технические помещения. Тем самым обеспечивается защита от перетекания запахов из смежных помещений и жилые и офисные зоны.

Кроме того, на любом объекте есть помещения, где предусматривается только вытяжка — санузлы, душевые, технические помещения, гардеробы и другие. Как правило, нормы предписывают устраивать для них отдельные вытяжные системы. При этом расчёт вытяжных систем ведётся исходя из следующих цифр:

• Вытяжка от одного унитаза: 50 м3/ч
• Вытяжка от одной раковины: 25 м3/ч
• Вытяжка от одной душевой кабинки: 75 м3/ч
• Вытяжка из технических помещений: 1 крат.

Рекомендованные нормы скорости воздухообмена

Во время составления проекта здания выполняют расчет каждого отдельного участка. На производстве это цеха, в жилых домах – квартиры, в частном доме – поэтажные блоки или отдельные комнаты. Перед установкой системы вентиляции известно, каковы маршруты и размеры главных магистралей, какой геометрии необходимы вентиляционные каналы, какой размер труб является оптимальным.

Расчеты, связанные с передвижением воздушных потоков внутри жилых и производственных зданий, относят к разряду наиболее сложных, поэтому заниматься ими обязаны опытные квалифицированные специалисты.

Рекомендованная скорость воздуха в воздуховодах обозначена в СНиП — нормативной государственной документации, и при проектировании или сдаче объектов ориентируются именно на нее.

Считается, что внутри помещений скорость воздуха не должна превышать показатель 0,3 м/с.

Исключения составляют временные технические обстоятельства (например, ремонтные работы, установка строительной техники и др.), во время которых параметры могу превышать нормативы максимум на 30 %.

В больших по объему помещениях (гаражах, производственных цехах, складах, ангарах) часто вместо одной вентиляционной системы действуют две.

Нагрузка делится пополам, следовательно, и скорость воздуха подбирают так, чтобы она обеспечивала по 50 % общего расчетного объема перемещения воздуха (удаления загрязненного или подачи чистого).

При возникновении форс-мажорных обстоятельств возникает необходимость в резкой смене скорости воздуха или полной приостановке работы вентиляционной системы.

Например, по требованиям пожарной безопасности скорость движения воздуха снижают до минимума в целях предотвращения распространения по соседним помещениям огня и дыма во время возгорания.

С этой целью в воздуховодах и на переходных участках монтируют отсекатели и клапаны.

Начинаем проектировать

Расчёт сооружения осложнён тем, что необходимо учесть ряд косвенных факторов, влияющих на эффективность системы. Инженеры учитывают расположение составных компонентов, их особенности и пр

Важно ещё на этапе проектирования дома учесть и расположение помещений. От этого зависит, насколько эффективной будет вентиляция

Идеальным вариантом является такое расположение, при котором труба находится напротив окна. Такое подход рекомендован во всех помещениях. Если реализуется технология ТИСЭ, то вентиляционная труба монтируется в стенах. Её положение вертикальное. В этом случае в каждую комнату поступает воздух.

Описание вентиляционной системы

Воздуховоды — это определенные элементы вентиляционной системы, которые имеют разные формы сечения и изготавливаются из различных материалов. Чтобы произвести оптимальные вычисления, потребуется учитывать все габариты отдельных элементов, а также двух дополнительных параметров, таких как объем обмена воздуха и его скорость в сечении воздуховода.

Нарушение вентиляционной системы может привести к различным заболеваниям дыхательной системы и значительно снизить сопротивляемость иммунной системы. Также избыток влаги может привести к развитию болезнетворных бактерий и появлению грибка. Поэтому при установке вентиляции в домах и учреждениях применяются следующие правила:

В каждом помещении необходима установка системы вентиляции

Важно соблюдать гигиенические нормы воздуха. В местах различного функционального предназначения требуются разные схемы оборудования системы вентиляции

В данном видео рассмотрим лучшее совмещение вытяжки и вентиляции:

Это интересно: расчет площади воздуховодов.

Расчет диаметра воздуховодов

воздуховоды различного диаметра и формы сечения

Диаметры и сечения воздуховодов вентиляции рассчитывают после того, как составлена общая схема системы. При расчетах диаметров воздуховодов вентиляции учитывают следующие показатели:

• Объем воздуха (приточного или вытяжного), который должен пройти через трубу за заданный промежуток времени, куб.м\ч;
• Скорость движения воздуха. Если при расчетах вентиляционных труб скорость движения потока занижена, установят воздуховоды слишком большого сечения, что влечет дополнительные расходы. Завышенная скорость приводит к появлению вибраций, усилению аэродинамического гула и повышению мощности оборудования. Скорость движения на притоке 1,5 — 8 м\сек, она меняется в зависимости от участка;
• Материал вентиляционной трубы. При расчете диаметра этот показатель влияет на сопротивление стенок. Например, наиболее высокое сопротивление оказывает черная сталь с шероховатыми стенками. Поэтому расчетный диаметр воздуховода вентиляции придется немного увеличить по сравнению с нормами для пластика или нержавейки.

Таблица 1. Оптимальная скорость воздушного потока в трубах вентиляции.

Когда известна пропускная способность будущих воздуховодов, можно рассчитать сечение воздуховода вентиляции:

S=R\3600v,

здесь v — скорость движения воздушного потока, в м\с, R — расход воздуха, кубометры\ч.

Число 3600 — временной коэффициент.

Зная площадь сечения, можно рассчитать диаметр круглого воздуховода вентиляции:

здесь: D — диаметр вентиляционной трубы, м.

Если необходимо рассчитать диаметр вентиляционной трубы прямоугольного сечения, ее показатели подбирают исходя из полученной площади сечения круглой трубы.

Расчет площади элементов вентиляции

Расчет площади вентиляции необходим в том случае, когда элементы изготавливаются из листового металла и нужно определить количество и стоимость материала.

Площадь вентиляции рассчитывают электронные калькуляторы или специальные программы, их во множестве можно найти в интернете.

Мы приведем несколько табличных значений наиболее популярных элементов вентиляции.

Таблица 2. Площадь прямых воздуховодов круглого сечения.

Значение площади в м. кв. на пересечении горизонтальной и вертикальной строчки.

Таблица 3. Расчет площади отводов и полуотводов круглого сечения.
