Системы приточной вентиляции с подогревом воздуха: клапаны, вентиляторы

Ручной

Конструкцией управляет оператор. Он находится непосредственно в щитовой комнате, либо за пультом управления. С панели управления выбирают режим, в котором будет работать вентилятор. Последовательность запуска как раз зависимости от климатических условий в настоящее время. Регулировать имеющиеся настройки достаточно просто, с этим справится любой пользователь.

Принцип работы

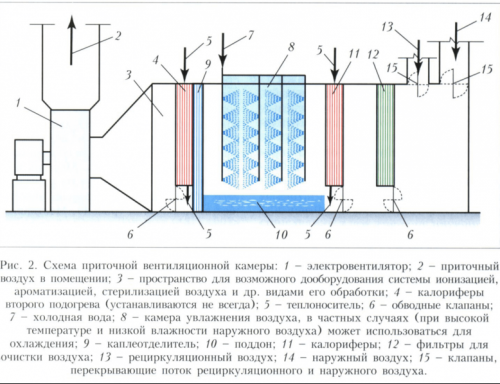

принцип работы приточной вентиляции с подогревом

Работа предполагает выполнение оборудованием конкретной схемы:

1. Через воздухозаборник проходят массы воздуха. Конструкция обычно оснащена пластиковой решёткой закрытого типа. Здесь происходит первичная фильтрация.
2. Массы переходят во внутренний корпус прибора. Обычно используют изоляционные трубы, чтобы защитить изделие от воздействий из окружающей среды. Для стыков обязательна герметизация.
3. Специальные встроенные приборы-фильтры проводят очистку от элементов крупного и среднего размера.
4. Масса переходит к нагревателю и остаётся там, пока не наберётся необходимая температура. Устройство предполагает корректировку этого показателя, потом его уровень будет поддерживаться автоматически.
5. Потом организуется повторная двухступенчатая фильтрация.

Монтаж отнимает минимум времени, на него редко уходит больше часа.

принцип работы приточной вентиляции с подогревом воздуха

Сфера применения приточной вентиляции с подогревом воздуха

Приточка этого типа используется там, где необходимо постоянное поступление  свежего, чистого, обогащенного кислородом теплого воздуха.

Ее часто используют в:

• производственных цехах;
• жилых домах;
• квартирах, особенно если установлены пластиковые окна;
• оранжереях;
• общественных и культурных  центрах;
• торговых помещениях;
• офисах.

Чаще всего приточную вентиляцию с подогревом воздуха устанавливают в квартирах с пластиковыми окнами, т. к. из-за последних в комнатах нарушается циркуляция воздуха: пластик препятствует естественному газообмену.

Приточка выгодно отличается от обычной вытяжки или открытой форточки тем, что воздух попадает в помещение уже в подогретом виде.

Соответственно, не возникает сквозняков, люди не переохлаждаются, не заболевают. Нередко ее используют для отопления в межсезонье.

Уличный воздух проходит через несколько фильтров и очищается, в комнаты не попадает пыль и смог.

Как установить канальный датчик температуры?

Если необходимая температура поддерживается с помощью терморегулятора, датчик, определяющий температуру в канале, нужно устанавливать как можно дальше от калорифера. Минимальное расстояние между ними составляет полтора метра. При такой установке исключается инфракрасное воздействие на датчик при нагревании ТЭНов. Кроме того, наличие достаточного расстояния позволяет воздуху свободно двигаться после прохождения через аппарат, это способствует выравниванию его температуры. Идеально, если расположение датчика совпадает с центром воздуховода или приближено к нему.

Приточная вентиляция в частном доме своими руками

Вентиляция — это обязательная принадлежность не только в промышленном здании, но и в особняке.

Непрофессиональное проектирование системы в частном доме или нарушение технологии строительства могут вызвать такие проблемы как:

• обратная тяга в печах или каминах;
• появление конденсата, а, следовательно, грибка и плесени;
• нехорошие запахи расходятся по дому (кухни, санузлы, подвалы, гаражи);
• все запахи из кухни расходятся по дому;
• духота в доме.

Правильная организация очищения воздуха — возможность избежать многих проблем со здоровьем.

Приточная вентиляция в частном доме

Основное ее предназначение — это поставка свежего воздуха посредством специальных воздухонагнетательных приборов. Дополнительными возможностями нагнетателя бывают очищение и нагрев воздушного потока.

Приточные вентиляции можно распределить по таким качествам:

1. наличие воздуховодов (безканальные и канальные);
2. система конструкции вентиляции (сборные и моноблочные);
3. способ вентилирования (местный, комплексный, аварийный).

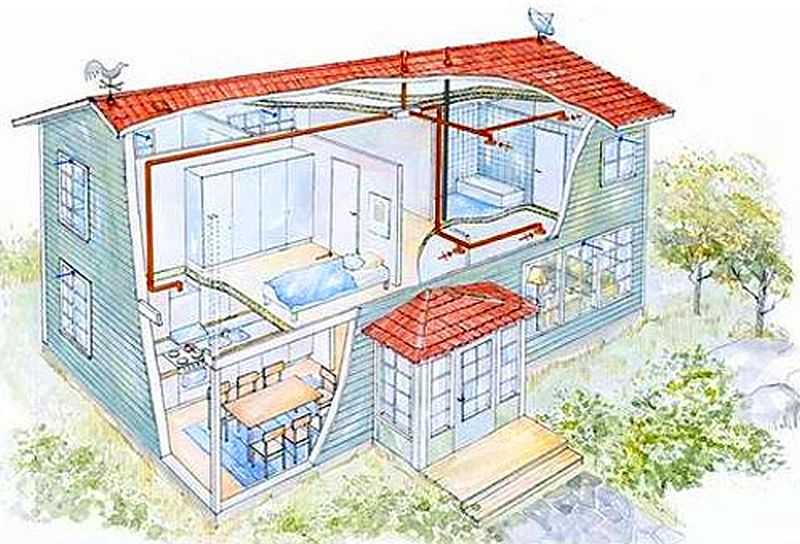

Схема приточной вентиляции в частном доме

Самая простая приточная вентиляция, возможная в частном доме — это вентилятор на форточке. Этот безканальный способ очищения работает так: при движении лопастей вентилятора воздух извне втягивается внутрь. Создается лишнее давление, благодаря этому нехороший воздух вытесняется из помещения.

Основные части приточной вентиляции

Основа такой принудительной системы любого вида — вентилятор.

Его главные характеристики:

• мощность;
• тип удельного тока;
• продуктивность подачи воздуха.

Эти показатели зависят от системы воздухопровода. В длинной и сложной системе должны быть высокие показатели. Основными деталями, кроме вентилятора, являются решетки, фильтры для очищения воздуха, воздушные и дроссельные клапаны, нагреватели воздуха, воздуховоды, воздухоразделительные приборы.

Фильтр и решетка для установления приточной вентиляции

Фильтры устанавливают для очистки воздуха от грязи с улицы. Они делятся по уровню очистки и типу запчастей для фильтрации. Нагрев в вентиляции происходит за счет нагревателей воздуха установленных в систему. Подогревательные элементы калориферов бывают электрическими (подключаются к бытовой электросети) или водяными (подсоединяется к отоплению дома).

Материалом для воздуховодов и их частей могут служить сталь, алюминиевые сплавы, пластик или полимерные соединения. Также дополнительными частями системы бывают: глушители шума, рекуператоры, улавливатели влаги, приборы для осушения или увлажнения воздуха, автоматика и управление системой.

Все эти приспособления позволяют полностью контролировать и регулировать работу системы подачи и очищения воздуха.

Как правильно сделать приточную вентиляцию своими руками

Воздух движется через все помещения правильно, если в первую очередь он поступает в загрязненные помещения (санузел или кухня).

Система вентиляции на кухне

Систему делают, рассчитав кратность воздухообмена в каждом помещении. Эта величина отображает количество раз на протяжении часа, за которые воздух должен поменяться на свежий.

Приточная вентиляция в частном доме с подогревом

Если принудительная приточная вентиляция в частном доме сделана с электрическим нагревателем, то она должна подключаться только к сети, оснащенной автоматической системой отключения питания. Эта необходимость вызвана противопожарной безопасностью.

В случае использования водяного нагревателя, такую систему тоже необходимо подключать через защитный автомат, но при этом работа усложнится из-за специфики водяного нагревателя.

Приточная вентиляция с подогревом воздуха

Для уменьшения теплопотерь и снижения нагрузки на калорифер, используется рекуператор, который согревает поступающий с улицы воздух благодаря теплообмену.

Принцип работы

Вентиляция с подогревом устроена просто.

Поступающие с улицы воздушные массы проходят несколько этапов обработки:

• Сначала они попадают в воздухозаборник, оборудованный решеткой. Она задерживает крупный мусор, не дает попасть насекомым и загрязнениям внутрь системы.
• Воздух подается в канал и попадает во внутренний корпус устройства. Здесь он проходит несколько ступеней очистки. Внутри установлена система фильтров, позволяющих удалить различные мелкие загрязнения, пыль. Чтобы стена не промерзала, воздуховод делают из утепленной пластиковой трубы. Также используется шумоизоляция, что делает работу прибора тихой.
• Затем воздушные массы подаются в нагреватель. Здесь они прогреваются до заданной температуры. Уровень ее постоянен и поддерживается автоматически.
• Теплый воздух переходит к фильтрам самой тонкой очистки, где из него удаляется мелкая пыль, аллергены, запахи и пр.
• Очищенные подогретые воздушные массы подаются на вентилятор, который и направляет их в помещение.
• Для управления приточкой используется пульт дистанционного управления или блок, установленный на стене. Монтируется прибор быстро, в течение часа.

Принцип работы и типы рекуператоров

Вентиляционная система с рекуператором отлично подходит организациям и частным домам. Поступающий в нее воздух проходит через клапан рекуператора, нагреваясь за счет теплого воздуха, который выходит из помещения. В теплое время года происходит обратный процесс, что позволяет использовать такие системы не только для обогрева, но и для охлаждения. Различают следующие типы рекуператоров:

• пластинчатый – самый простой и дешевый вариант, который может работать при температуре воздуха не ниже -15 градусов по Цельсию;
• роторный – выгодно отличается от предыдущего варианта тем, что хорошо работает и при низких температурах;
• с промежуточным теплоносителем.

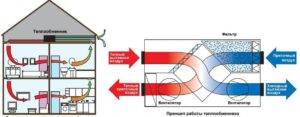

Принцип работы рекуператоров

Особенности конструкции приспособления

Основные элементы приточной вентиляции

• Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
• Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
• Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
• Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.

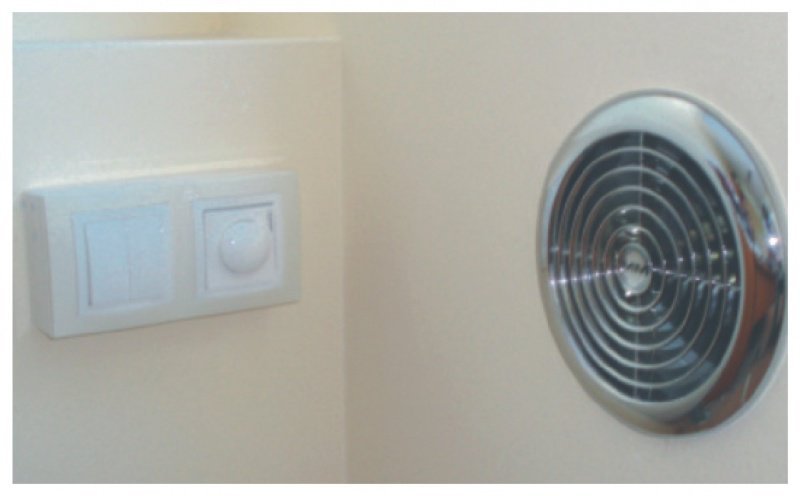

• Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции

Дополнительные элементы

• Вентиляторы.
• Диффузоры (способствуют распределению масс потока воздуха).
• Глушитель шума.
• Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

• скорости потока воздушных масс, проходящих через вентиляцию;
• влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

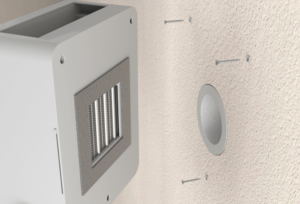

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

• Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
• Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
• Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
• Вентилятор для притока воздуха с улици.
• Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Пример расчета вентиляции квартиры

Проектирование и расчет приточной вентиляции для жилого помещения проводят в несколько этапов:

• расчет количества воздуха;
• подбор вентиляционных каналов;
• расчет подогрева;
• выбор размеров решеток, клапанов и других элементов;
• расчет вентиляторов или ПУ;
• выбор автоматики.

Взятая для примера квартира общей площадью 81 м2 состоит из трех жилых помещений. Используя нормы расчета из СНиП, составим таблицу необходимого воздухообмена для каждой комнаты. Так как в квартире проживают 5 жильцов, то на одного человека приходится меньше чем 20 м2 площади. Гостиная и кухня объединены (добавляем 100 м3/ч на газовую плиту).

№	Наименование помещения	Площадь	Воздухообмен, м3/ч
1	Кухня-столовая (гостиная)	30,3	191
2	Спальня	13,74	41
3	Санузел	1,26	25
4	Ванная	2,64	25
5	Гардероб	4,4	3
6	Спальня	14,92	45
7	Прихожая	14
Сумма, м3/ч	330

Подача организовывается в гостиную и спальни, а вытяжка с помощью настенных вентиляторов и вентиляционных каналов из зоны газовой плиты, санузла и ванной.

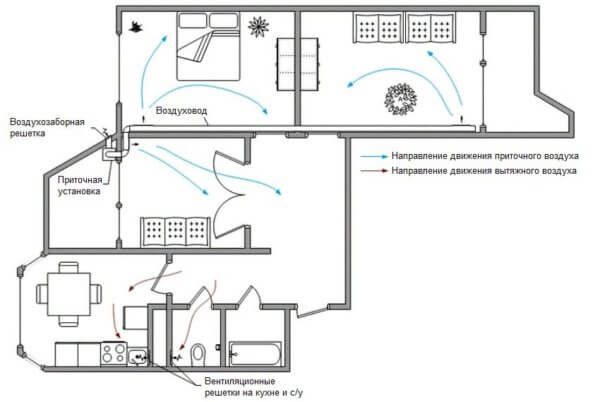

Схема вентиляции квартиры.

Приточные решетки и диффузоры размещаются на некотором удалении от вытяжных элементов. Воздух подогревается электрическими, водяными нагревателями или тепловыми насосами.

Особенности монтажа

монтаж вентиляции с подогревом

Сначала готовят место, выбирают размер отверстий. Уклон у него должен быть в сторону улицы. Труба по диаметру должна быть больше вентилятора. После вставляют сам вентилятор, предварительно запенив все имеющиеся щели. Отдельно идут каналы для проводки.

Все оставшиеся детали ставятся на последних этапах.

Решётки крепят на концы.

Заключение

Приточная система вентиляции может быть смонтирована не только в частных домах и на промышленных объектах, но и внутри квартир. Надо только заранее посчитать, насколько эффективно в результате работает воздухообмен. Обязательно учитывают «сушку» воздуха.

Активные

вентиляция с подогревом воздуха

Интенсивность подачи свежего воздуха в этом случае можно регулировать. Для отопления помещений подобные решения становятся более востребованными. По принципу работы бывают водяными и электрическими. Приточная вентиляция с подогревом воздуха выбирается в зависимости от потребностей конкретного заказчика.

На стену

На стеновые поверхности крепится компактный корпус устройства. Диаметр рабочих отверстий уменьшается, если рабочая температура достигает определённых показателей. В комплекте есть пульт управления и ЖК дисплей. Нагреву воздуха способствует место расположения системы рядом с радиаторами отопления.

Водяной нагреватель

Главный принцип – в том, что воздух проходит по целой системе из каналов и трубок. Внутри них циркулирует горячая вода или специальная разновидность раствора. Непосредственно в централизованную систему встраивается теплообменник, именно внутри него организуется основной рабочий процесс.

Электрическая энергия преобразуется в тепловую, поэтому наличие соответствующего источника обязательно.

Если система состоит из нескольких элементов, то её называют наборной. В противном случае речь идёт о стационарных агрегатах, которые тоже обеспечивают обогрев приточной вентиляции.

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

• Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
• С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
• Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
• Калориферы снабжают термостатом, который предупреждает возникновение пожара.
• В системе вентиляции для контроля за перепадами давления устанавливается манометр.
• На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Элементы управления

В приточной вентиляции с подогревом воздуха могут использоваться различные элементы управления. Если речь идет в воздухообмене промышленного помещения, то тут используются простые датчики температуры, которые подают сигнал на клапан горячей воды или электрическую схему. После этого вода перестает или начинает поступать в ТЭН, в зависимости от того, должна ли система заняться подогревом или охлаждением приточного воздуха. Такой вариант чаще всего реализовывается в промышленных зданиях и нежилых помещениях. Если же речь идет о нагреве воздуха в частных домах, то тут используется водяная или электрическая система с более сложным управлением.

Управляемые клапаны такого оборудования максимально эффективно управляют притоком воды, позволяя вам существенно экономить.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
• Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

  Уровень углекислого газа влияет на самочувствие

• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Пошаговая инструкция

Схемы и картинки

Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.

В любой схеме учитывают:

1. Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Схема воздуховодов вентиляции с подогревом в частном доме:
Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе:
Простой чертеж вентиляции с обратными клапанами на воздуховодах:
Чертеж расположения воздуховодов в квартире:

Расчёты

Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:

• количество этажей в доме;
• площадь комнат;
• планировку помещений;
• количество проживающих на общей площади людей;
• наличие бытовой техники (компьютеров, телевизоров, станков).

Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.

Для каждой определяется количество подаваемого воздуха.

Важно
Расчёт обычно ведётся согласно требованиям СНиП.

Например:

• для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
• для спальни — не менее 30 м³/ч на человека.

При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).

Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха

Важно обеспечить не менее одного воздухообмена

Монтаж

Для монтажа оборудования потребуются следующие инструменты:

• Перфоратор или алмазный бур.
• Молоток или кувалда, отвёртка или шуруповёрт.
• Гаечные ключи разных размеров и трещоточный ключ.

Этапы:

1. Подготовить плоскость для сквозного отверстия.
2. Выбрать его размеры, разметить пространство.
3. Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
4. В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
5. После установки воздуховода все щели вокруг трубы залить герметиком.
6. Проложить каналы под проводку для автоматизации работы устройства.
7. Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
8. Систему проверить на работоспособность.

отдельной публикации

Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.

Устройство приточной вентиляции с подогревом

Вентиляция с подогревом приточного воздуха может состоять из различных конструктивных элементов, но самая простая схема устройства для воздушной циркуляции включает в себя компоненты, которые мы рассмотрим ниже.

• Приточный вентилятор – используется для нагнетания воздуха в помещения. В зависимости от модели, может использоваться один или несколько вентиляторов.
• Нагревательный элемент – поднимает температуру входящего воздуха, в зависимости от схемы может работать за счет электроэнергии или использовать водяные трубы. Представляет из себя радиатор и характеризуется высокой степенью теплоотдачи.
• Фильтр – осуществляет фильтрацию притока воздуха, не дает проникнуть в квартиру с воздушным потоком частицам пыли, грязи и другому мелкому мусору. Приточная вентиляция в квартире с фильтрацией придется по вкусу людям, страдающим от аллергии. В некоторых моделях может быть установлено специальное оборудование для фильтрации, подразумевающее ультрафиолетовую или химическую очистку воздуха, а также его увлажнение.

При любой схеме вентиляционного оборудования принцип работы системы остается неизменным. Воздушные массы в вентиляционную систему нагнетаются при помощи электродвигателя, который оснащен вентилятором.

После этого воздух проходит через теплообменник, то есть водяную или электрическую систему нагрева. Затем через специальный клапан нагретый воздух выходит напрямую в помещение или же распределяется по системе каналов.

Принцип работы вентиляции с подогревом

Подогрев воздуха

При необходимости осуществляется канальным нагревателем — по сути, металлической трубой с ТЭНом внутри. Выпускаются на разную мощность и размер, вот, например, Shuft EHC 100-0,3/1 на воздуховоды 100 мм и мощность всего 300 Вт, а вот EHC 100-0,6/1 на 600 Вт.

Проблема в том, что места нагреватель занимает много, для управления требует отдельного контроллера с набором защит, а практического толка от него — не очень много.

Потребную мощность нагревателя можно прикинуть по формуле P = 0,36×V×T, где V — кубометры в час, T — дельта температуры. Для подогрева воздуха на 10 °С при расходе 100 м³/ч, соответственно, надо 360 Вт — то есть 600-ваттный нагреватель в принципе решит проблему с морозным воздухом зимой, превращая его в достаточно комфортный (впрочем, ценой сильного увеличения вашего счёта за электричество).

Для нагревателя потребуется отдельный контроллер температуры, а также необходимо будет следить за тем, чтобы нагреватель не оказался включён при выключенном вентиляторе. Бюджетный контроллер стоит более 6 тыс. рублей и позволяет поддерживать заданную температуру в помещении — что может быть неудобно с учётом наличия центрального отопления. В принципе, можно попробовать, например, добавить к такому контроллеру внешний датчик, расположить его в воздуховоде и поставить контроллер на 0 °C, чтобы он работал только зимой и лишь доводил воздух до температуры, при которой не чувствуется сквозняк.

В моей практике нагреватель не понадобился, в том числе и в зимние морозы. Используемый диффузор — о нём ниже — создаёт сильный горизонтальный поток воздуха, который успевает смешаться с тёплым воздухом комнаты до того, как превратится в неприятный сквозняк по ногам.

Расчет приточной сети с подогревом

Монтаж вентиляции с притоком и подогревом воздуха в квартире выполняют круглыми или прямоугольными воздуховодами. Применяются изделия из оцинкованной стали и пластика предназначенного для работы с подогретым воздухом. При любом материале проводят аэродинамический расчет позволяющий подобрать размер труб такого диаметра, при котором уровень шума будет в допустимых значениях и убережет от перерасхода материалов. Все расчеты удобно оформлять таблицей.

Разделяем наиболее нагруженную ветку сети на несколько участков с разным расходом воздуха (уч. 1 и уч. 2). Площадь сечения воздуховодов подбираем с учетом допустимой скорости движения воздуха в нем. Для квартир она принята в пределах 5 м/с и ниже. Чем меньше скорость, тем ниже уровень шума, но возрастает расход материалов. Принимаем значение 3 м/с и по графику для стальных круглых воздуховодов выбираем сечение каждого участка.

График выбора воздуховодов.

Потери давления находим произведением удельных потерь на длину:

Pуч=Rуч·lуч.

Кроме воздуховодов нужно рассматривать другие элементы: тройники, переходы, решетки, клапаны, повороты и др. Каждое изделие характеризуется коэффициентом местного сопротивления (КМС, ξ). Его берут из справочников и каталогов производителей.

Значения КМС для некоторых элементов.

Сумма всех КМС на участке (Δξ) и скорость V (м/с) входит в формулу потерь давления на них:

Pм. с.= ξ· V2·ρ/2, где ρ=1,2 кг/м3.

Уч. №	Расход воздуха, м3/ч	l, м	d, мм	Потери на участке (R·l), Па	Сумма МС	Потери на МС, Па	Сумма потерь, Па	Скорость V, м/с
1	190,00	8,00	150,00	5,60	7,50	40,18	45,78	2,99
2	330,00	2,50	200,00	1,25	9.5	46,04	47,3	2,92
Величина располагаемого давления, Па	93,07
Отв. 1	70,00	2,00	100,00	2,00	6,30	23,19	25,19	2,48
Отв. 2	70,00	13,00	100,00	13,00	6,20	22,82	35,82	2,48

Потери на отводах не должны отличатся от располагаемого давления на них больше чем на 10%. Если это условие не соблюдается, в боковых ветках устанавливается диафрагма или дроссель клапанов для регуляции.
