Пример расчета отопительной системы
Как правило, выполняется упрощенный расчет исходя из таких параметров как объем помещения, уровень его утепленности, скорости потока теплоносителя и разницы температур в подводящем и отводящем трубопроводе.
Диаметр трубы для отопления с принудительной циркуляцией определяется в такой последовательности:
определяется суммарное количество тепла, которое необходимо подать в помещение (тепловая мощность, кВт), можно ориентироваться и на табличные данные;
Значение тепловой мощности в зависимости от разницы температур и мощности насоса
задавшись скоростью движения воды, определяют оптимальный D.
Расчет тепловой мощности
В качестве примера будет выступать стандартная комната с размерами 4,8х5,0х3,0м. Отопительный контур с принудительной циркуляцией, необходимо выполнить расчет диаметров труб отопления для разводки по квартире. Основная расчетная формула выглядит так:
в формуле использованы такие обозначения:
- V – объем помещения. В примере он равен 3,8∙4,0∙3,0 = 45,6м 3 ;
- Δt– разница между температурой на улице и в помещении. В примере принято 53ᵒС;
Минимальные значения температур по месяцам для некоторых городов
К –специальный коэффициент, определяющий степень утепленности здания. В общем случае его значение находится в диапазоне от 0,6-0,9 (используется эффективная теплоизоляция, пол и кровля утеплены, установлены как минимум двойные стеклопакеты) до 3-4 (постройки без теплоизоляции, например, бытовки). В примере используется промежуточный вариант – квартира имеет стандартную теплоизоляцию (К = 1,0 – 1,9), принято К = 1,1.
Итого тепловая мощность должна составлять 45,6∙53∙1,1/860 = 3,09кВт.
Можно воспользоваться табличными данными.
Таблица для подсчета теплового потока
Определение диаметра
Диаметр труб отопления определяется по формуле
Где использованы обозначения:
- Δt– разница температур теплоносителя в подающем и отводящем трубопроводах. Учитывая то, что подается вода при температуре порядка 90-95ᵒС, а остыть она успевает до 65-70ᵒС, перепад температур можно принять равным 20ᵒС;
- v –скорость движения воды. Нежелательно, чтобы она превышала значение 1,5 м/с, а минимальный допустимый порог – 0,25 м/с. Рекомендуется остановиться на промежуточном значении скорости 0,8 – 1,3 м/с.
Обратите внимание! Неправильный выбор диаметра трубы для отопления может привести к падению скорости ниже минимального порога, что в свою очередь вызовет образование воздушных пробок. В результате эффективность работы станет нулевой
Значение Dвн в примере составит √354∙(0,86∙3,09/20)/1,3 = 36,18 мм
Значение Dвн в примере составит √354∙(0,86∙3,09/20)/1,3 = 36,18 мм

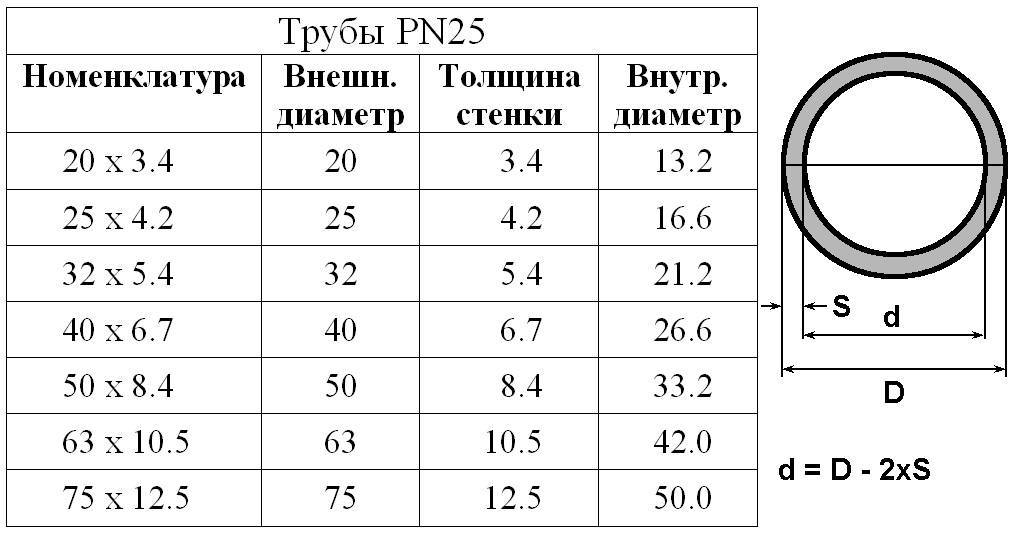

Если обратить внимание на типоразмеры, например, ПП трубопровода, то видно, что такого Dвн просто нет. В таком случае выбирается просто ближайший диаметр пропиленовых труб для отопления
В этом примере можно выбрать PN25 с Двн 33,2 мм, это приведет к небольшому увеличению скорости движения теплоносителя, но она все равно останется в допустимых пределах
В этом примере можно выбрать PN25 с Двн 33,2 мм, это приведет к небольшому увеличению скорости движения теплоносителя, но она все равно останется в допустимых пределах.
Особенности отопительных систем с естественной циркуляцией
Главное их отличие состоит в том, что в них не используется циркуляционный насос для создания давления. Жидкость перемещается самотеком, после нагрева она вытесняется наверх, затем проходит через радиаторы, остывает и возвращается к котлу.
На схеме показан принцип возникновения циркуляционного напора
В сравнении с системами с принудительной циркуляцией, диаметр труб для отопления с естественной циркуляцией должен быть больше. Основа расчета в этом случае состоит в том, чтобы циркуляционное давление превышало потери на трение и местные сопротивления.
Пример разводки с естественной циркуляцией
Для того, чтобы каждый раз не высчитывать значение циркуляционного давления, существуют специальные таблицы, составленные для разных перепадов температур. Например, если длина трубопровода от котла до радиатора составляет 4,0 м, а перепад температур – 20ᵒС (70ᵒС в отводящем и 90ᵒС в подающем), то циркуляционное давление составит 488 Па. Исходя из этого подбирается скорость теплоносителя, путем изменения D.
При выполнении расчетов своими руками обязателен и проверочный расчет. То есть вычисления ведутся в обратном порядке, цель проверки – установить не превышают ли потери на трение и местные сопротивления циркуляционное давление.
Площадь трубы через сечение и поверхность: формула через диаметр
Площадь трубы
Решая определённые инженерные задачи, очень часто нужно произвести расчет площади наружной и внутренней поверхности трубопровода или его сечения. Для расчета площади, следует воспользоваться формулой, которая рассчитывается на основе величины диаметра и длины трубы.
Эта статья расскажет о том, необходимы ли другие параметры, когда может пригодиться такой расчет и как его осуществлять.
Когда это может пригодиться?
Начать следует с определения случаев, когда подобные расчеты могут пригодиться:
Они могут быть полезны при необходимости рассчитать теплоотдачу через трубопровод. Всё это считается на основе площади поверхности, которая отдает окружающей среде тепловую энергию от теплоносителя. Часто необходимо определить потери тепловой энергии по пути к прибору отопления.
Все это позволит определить необходимые число и габариты радиаторов. Для этого необходимо знать, сколько калорий находится в нашем распоряжении.
Расчет производится также на основе площади соответствующей поверхности трубопровода, по которому теплоноситель транспортируется от узла элеватора.
С целью определить требуемый объем теплоизоляционного материала, следует также определить площадь внешней поверхности. В таком случае, чем точнее расчет, тем выше экономия средств на приобретение материала. Так как длина теплотрассы может быть равна нескольким километрам, то такая экономия может составить большую сумму.
Также расчет будет полезен при определении затрат, связанных с приобретением окрашивающего материала. Определение площади трубопровода под покраску наряду с расчётом расходования краски на один кв. м. позволяют точно получить величину суммарных затрат.
Определение площади внутренней поверхности трубопровода окажется полезным при расчете её максимальной проходимости. Это позволит избежать превышения произведенных затрат на приобретение труб над требуемыми. При проектировании больших сетей коммуникаций это позволит снизить сумму затрачиваемых средств.
Как произвести расчет?

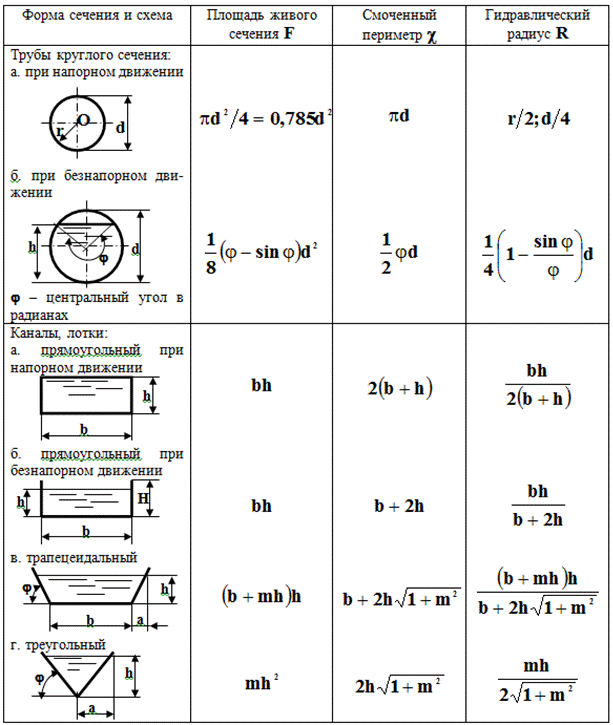

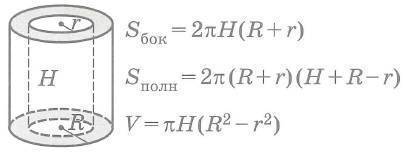

Рассчитываем сечение
Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:
Sн= π•Rн2, (1)
где Rн – наружный радиус трубы, равен половине наружного диаметра.
Таким образом, мы определим площадь круга, образованного наружным диаметром.

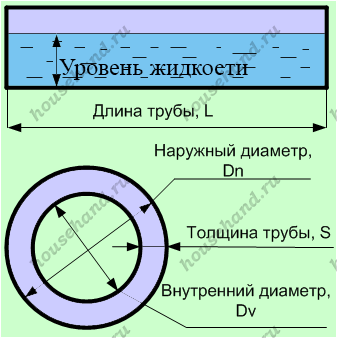

Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:
Rвн=Rн-?, (2)
где ? – толщина стенки трубы.
Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:
Sсеч=Sн ?-S?вн.
Все действия можно свести в упрощенную формулу определения площади сечения:
Sсеч=?•(?D_н/2?2- ??/2?2 ).
В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.
Sсеч=3,14•(?1/2?2- ?0,01/2?2 )=0,75 м2.

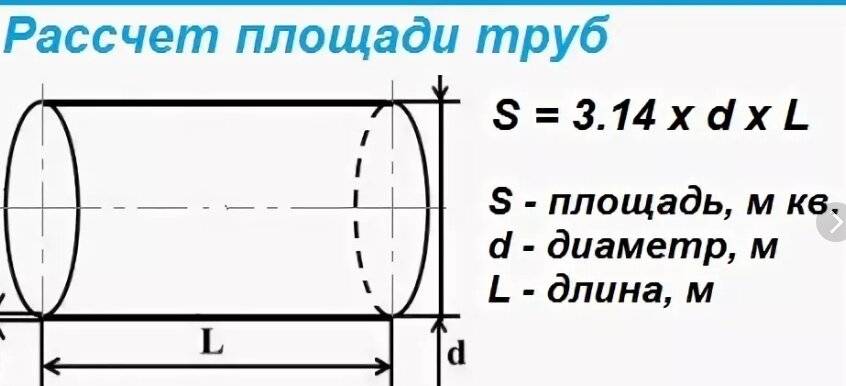

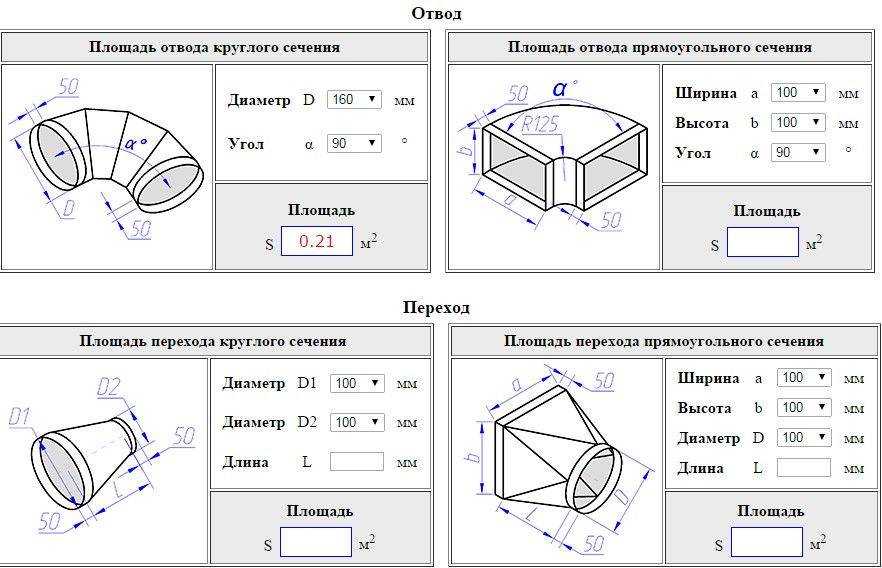

Производим расчет площади внешней поверхности

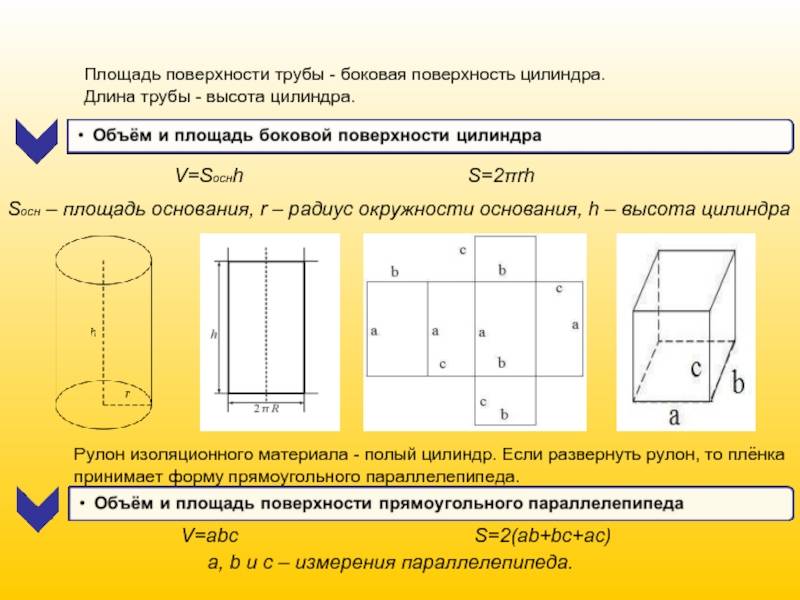

Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.
Рассчитать длину окружности можно по следующей формуле:
L=?•D_н.
Тогда площадь развертки трубы будет вычисляться по формуле:
S=?•D_н•L_тр,
где Lтр – длина трубы.
В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.
S=3,13•1•10000=31416 м2.

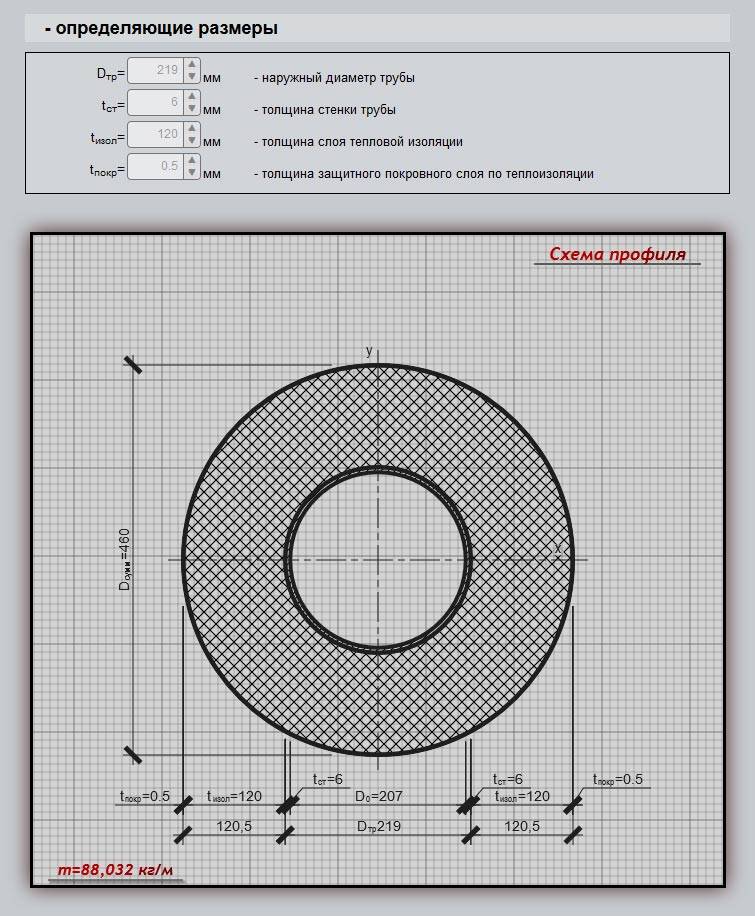

Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.
Тогда формула примет вид:
S=?•?(D?_н+?2•??_(в))•L_тр,
где ?_в-толщина слоя минеральной ваты.
В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.

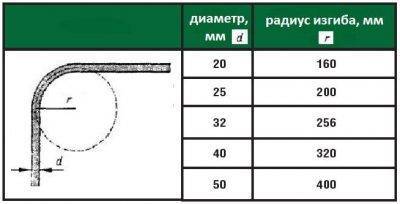

Радиус гиба труб: размеры, материалы и особенности
Труба является просто незаменимым изобретением человека. Без нее не обходится ни одна техника, строительство и комфортное проживание. Трубы несут в наш дом воду и газ, отводя при этом все ненужные стоки. На производстве они также являются неотъемлемыми элементами для полноценного функционирования. Но при применении труб не всегда обходятся простым прямым прокладыванием.
Они имеют изгибы и повороты. Все это делается для того, чтобы максимально комфортно расположить их для потребителя, и создать коммуникации со всеми удобствами. Для сгибания труб применяют специальные приспособления, и делать это можно даже вручную. Применяемый метод зависит от материала и диаметра. Рассмотрим, какой же бывает радиус гиба труб, и все особенности этого процесса.
Приступая от слов к делу
Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.
Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.
Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14).
Нам понадобится:
- линейка;
- штангенциркуль;
- рулетка (лента сантиметровая).
Если доступ к участку детали не затруднен и измерить его можно до монтажа, то наиболее простым способом будет использование линейки или рулетки. Внешний диаметр определяется путем накладывания линейки к самой широкой части трубы и отсчитыванием от первой наружной точки на шкале деления к последней.
Возможны случаи, когда замеры уже указаны в дюймах (импортные поставки). Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюймы — на 0,398.
Существует и другой способ по определению внутреннего диаметра в случае, если труба прямодоступна. Штангенциркулем или линейкой замеряются стенки по срезу, а затем полученное показание вычитают из замеров наружного диаметра и умножают на 2.
Если же прямого доступа к требуемому участку нет? Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14). Таким образом мы можем узнать внешний диаметр трубы. Данный способ подходит также, если длины штангенциркуля или линейки недостаточно.
Существует способ определения внешнего диаметра, исключающий всяческие вычисления, но только для тех деталей, у которых он составляет не более 15 см. Для этого понадобится измерить показания с помощью одного только штангенциркуля, по шкале которого и отсчитываются правильные результаты.
Одним из наиболее неординарных способов является сравнение значений трубы с каким-либо предметом, фотографирование и дальнейшее распознавание измерений. Возьмите линейку или любой предмет, длина которого уже заранее известна (монетка) и поднесите к измеряемому участку, после чего сделайте снимок. Дальнейшее масштабирование на компьютере поможет определить точные размеры внешнего диаметра. Данный способ идеально подойдет, если подобраться к измеряемому участку невозможно или же крайне затруднительно.
Представьте, что вы собрались покрасить подведенные к вашему дому газовые трубы. Сколько понадобится краски? Одна или две банки? Как правило, на емкостях с краской пишут, на покрытие какой площади рассчитано это количество краски. Значит, чтобы точно определиться с тем, сколько банок краски брать, нужно рассчитать площадь газовых труб.
Представьте, что вы собрались покрасить подведенные к вашему дому газовые трубы. Сколько понадобится краски? Одна или две банки? Как правило, на емкостях с краской пишут, на покрытие какой площади рассчитано это количество краски.
Вам понадобится
- — рулетка;
- — штангенциркуль;
- — крепкая нитка;
- — калькулятор.
Инструкция
Для расчета площади трубы круглого сечения узнайте длину этой трубы в погонных метрах. Также для расчета понадобится наружный диаметр трубы.
Рассчитайте величину наружного диаметра газовой трубы. Выполнить это можно двумя способами. Первый способ – измерьте наружный диаметр газовой трубы с помощью штангенциркуля. Для этого раздвиньте губки этого измерительного инструмента и приложите его к трубе так, чтобы труба оказалась между губками штангенциркуля. Затем сдвиньте губки измерительного инструмента: они должны плотно обхватывать газовую трубу. Посмотрев на измерительную шкалу, определите внешний диаметр трубы. Второй способ – обхватите трубу плотной нитью. Затем измерьте рулеткой длину окружности трубы. Подставив значение в формулу D = L / Пи, где L – длина окружности трубы, Пи = 3,14 (число «пи»), рассчитайте величину внешнего диаметра газовой трубы. Переведите полученный показатель в
Водопроводные, отопительные, канализационные, дымоходные, обсадные, медные, стальные, пластиковые, металлопластиковые, узкие, широкие — трубы разного назначения из различных материалов окружают нас повсюду. Необходимость проложить новые коммуникации или заменить старые возникает и во время строительства дома, и при текущем ремонте. Составляя проект предстоящих работ, не помешает вооружиться калькулятором, чтобы провести расчет веса трубы, ее массы, объема и прочих параметров.
Как рассчитывается вес трубы с необычным сечением

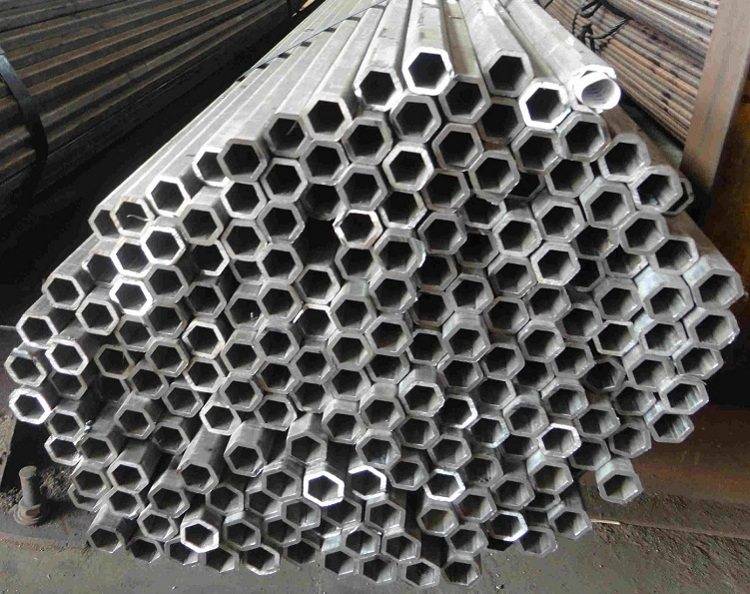

Иногда в строительстве используется продукция трубного проката не только с прямоугольным, квадратным и круглым сечением. Например, из изделий с овальным сечением изготавливаются разнообразные ограждения и перила. А в машиностроении они нашли широкое применение при создании радиаторов охлаждения и разнообразных гидравлических систем.
Для просчета веса труб с сечением необычной формы нужно знать марку стали, из которой они произведены

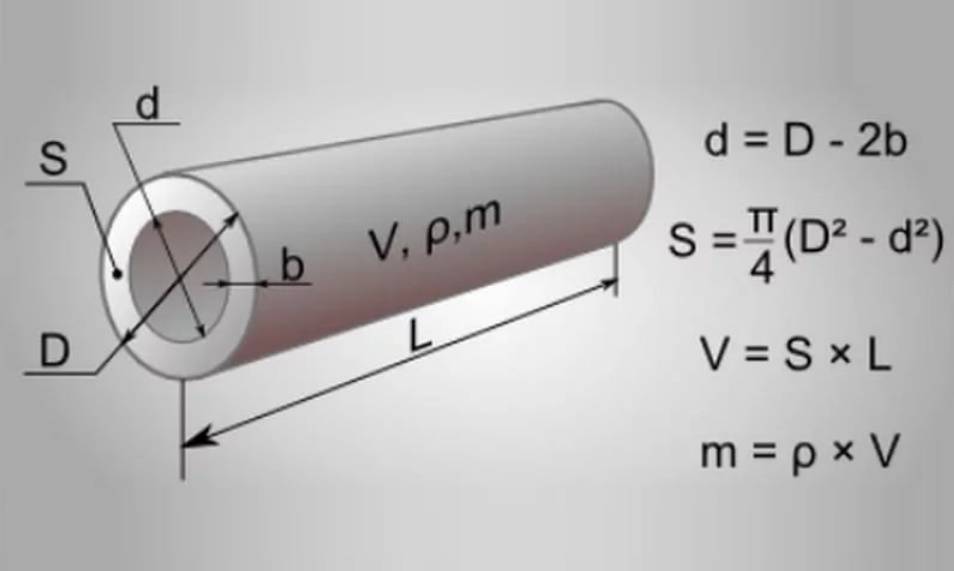

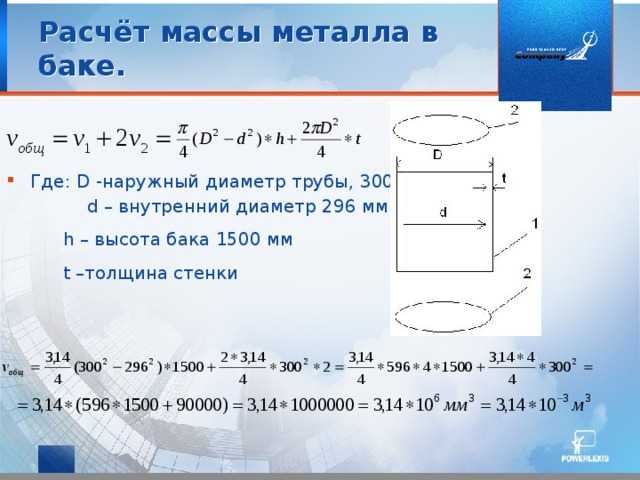

Для расчета веса трубы с необычным сечением, необходимо воспользоваться следующей формулой:
P = ρ*X*L,
где P масса изделия; ρ — плотность материала; X – площадь сечения; L – длина единицы трубного проката.
Эта формула пригодится для изделий с любым сечением. Чтобы понять, соответствует ли указанным в заказе требованиям полученная продукция, достаточно выбрать из партии проката несколько образцов, измерить и подсчитать.
Точность расчёта массы труб стальных этим способом составляет процентов. Конечный результат зависит от многих факторов, в числе которых состав стали, степень коррозии металла, однородность толщины стенок, даже влажность воздуха, не говоря уже температуре окружающей среды. Поэтому, чтобы получить более точное значение веса металлической трубы, по крайней мере, необходимо уточнить марку стали и при проведении вычислений в формулу подставлять именно её плотность (удельный вес). Для измерений рекомендуется использовать инструмент поточнее рулетки, особенно при замере толщины стенки.

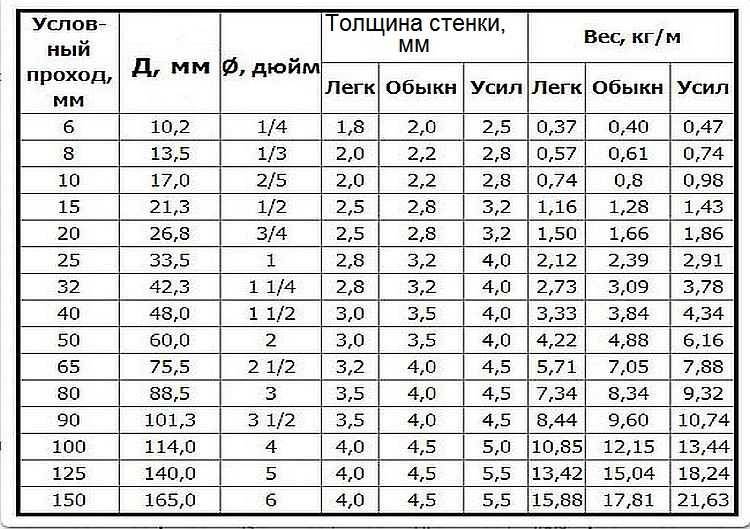

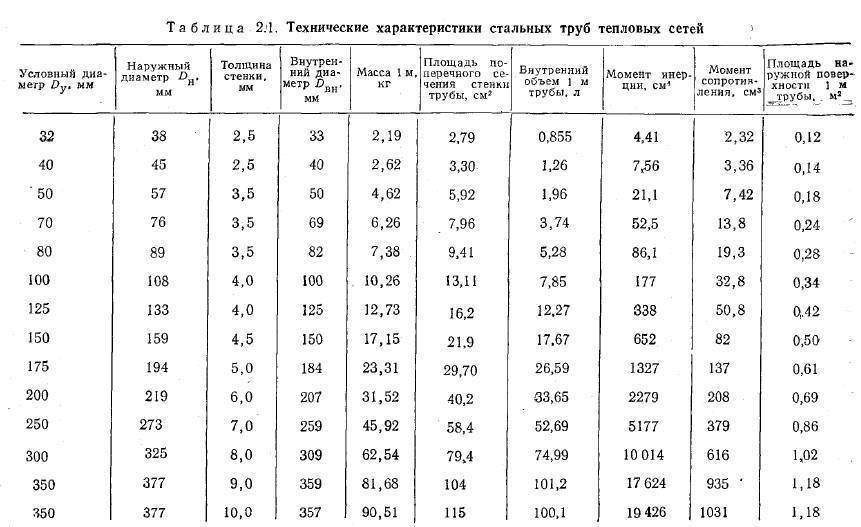

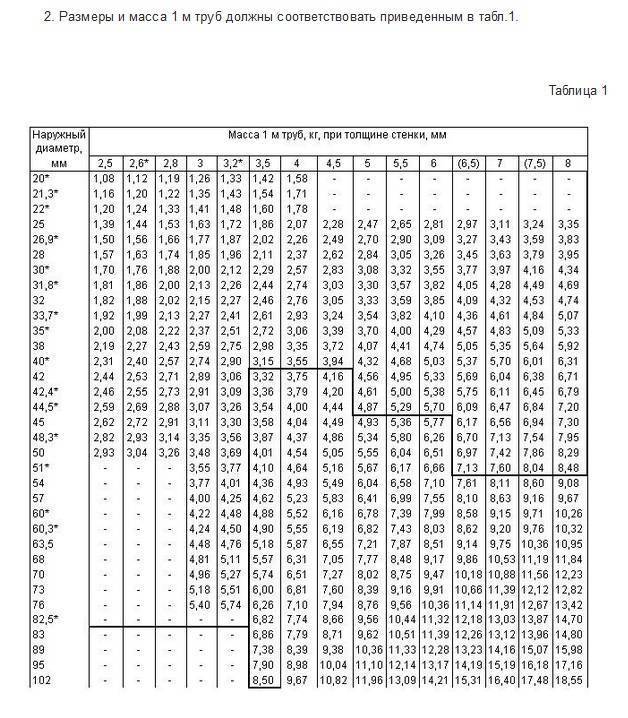

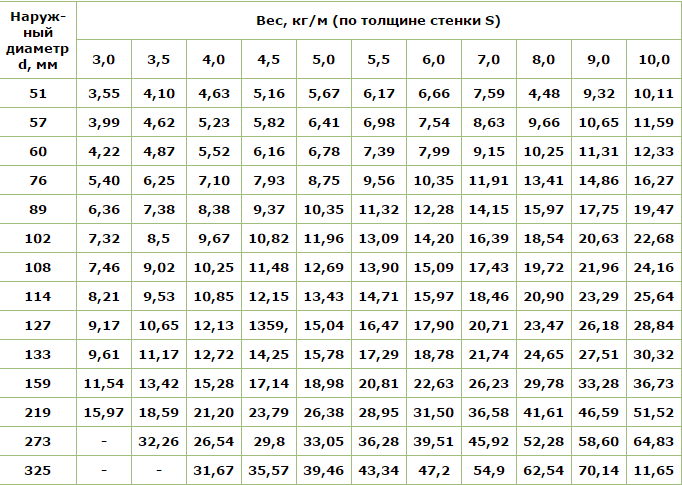

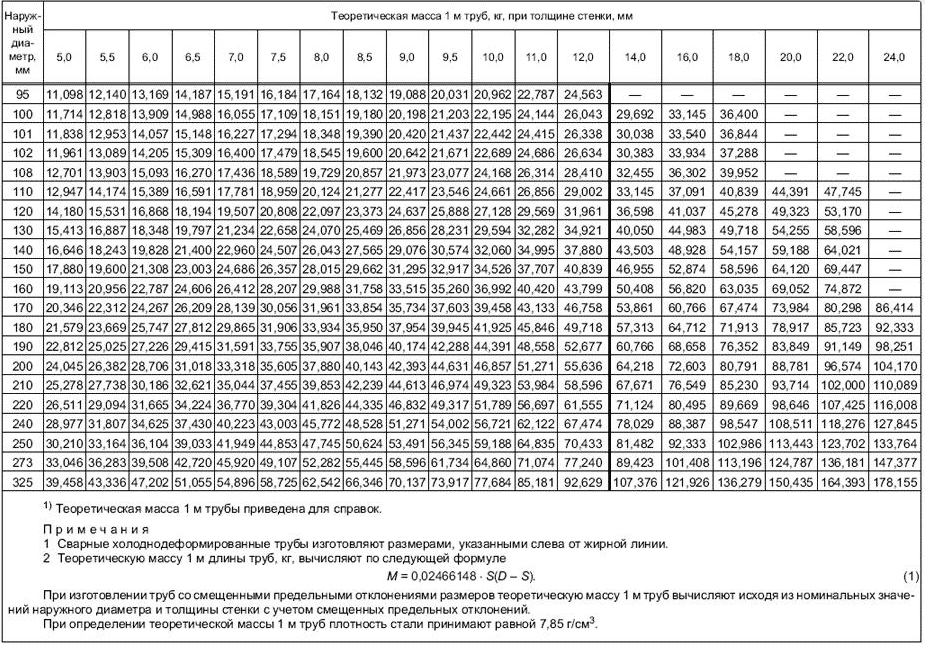

Таблицы теоретической массы метра круглых труб из разных сплавов стали по доступным ГОСТ и ТУ
| Наименование и размеры трубы | Диаметр, мм | Толщина стенки, мм | Вес метра трубы | Метров в тонне | Плотность, кг/м³ | Стандарт |
|---|---|---|---|---|---|---|
| Труба 57х3 | 57 | 3 | 4.0000 кг. | 250 м. | 7850 | ГОСТ 10704-91 |
| Труба 57х3.5 | 57 | 3.5 | 4.6200 кг. | 216.5 м. | 7850 | ГОСТ 10704-91 |
| Труба 57х4 | 57 | 4 | 5.2300 кг. | 191.2 м. | 7850 | ГОСТ 10707-80 |
| Труба 76х3.5 | 76 | 3.5 | 6.2600 кг. | 159.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 89х3.5 | 89 | 3.5 | 7.3800 кг. | 135.5 м. | 7850 | ГОСТ 10704-91 |
| Труба 89х4 | 89 | 4 | 8.3800 кг. | 119.3 м. | 7850 | ГОСТ 10704-91 |
| Труба 108х4 | 108 | 4 | 10.2600 кг. | 97.5 м. | 7850 | ГОСТ 10704-91 |
| Труба 108х5 | 108 | 5 | 12.7000 кг. | 78.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 159х4 | 159 | 4 | 15.2900 кг. | 65.4 м. | 7850 | ГОСТ 10704-91 |
| Труба 159х4.5 | 159 | 4.5 | 17.1500 кг. | 58.3 м. | 7850 | ГОСТ 10704-91 |
| Труба 159х5 | 159 | 5 | 18.9900 кг. | 52.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 159х6 | 159 | 6 | 22.6400 кг. | 44.2 м. | 7850 | ГОСТ 10704-91 |
| Труба 159х8 | 159 | 8 | 26.2400 кг. | 38.1 м. | 7850 | ГОСТ 10704-91 |
| Труба 219х6 | 219 | 6 | 31.5200 кг. | 31.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 219х8 | 219 | 8 | 41.6300 кг. | 24 м. | 7850 | ГОСТ 10704-91 |
| Труба 273х8 | 273 | 8 | 52.2800 кг. | 19.1 м. | 7850 | ГОСТ 10704-91 |
| Труба 325х6 | 325 | 6 | 47.2000 кг. | 21.2 м. | 7850 | ГОСТ 10704-91 |
| Труба 325х8 | 325 | 8 | 62.5400 кг. | 16 м. | 7850 | ГОСТ 10704-91 |
| Труба 426х8 | 426 | 8 | 82.4700 кг. | 12.1 м. | 7850 | ГОСТ 10704-91 |
| Труба 426х10 | 426 | 10 | 102.5900 кг. | 9.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 530х8 | 530 | 8 | 102.9900 кг. | 9.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 530х10 | 530 | 10 | 128.2400 кг. | 7.8 м. | 7850 | ГОСТ 10704-91 |
| Труба 630х8 | 630 | 8 | 122.7200 кг. | 8.1 м. | 7850 | ГОСТ 10704-91 |
| Труба 820х10 | 820 | 10 | 199.7600 кг. | 5 м. | 7850 | ГОСТ 10704-91 |
| Труба 1020х10 | 1020 | 10 | 249.0800 кг. | 4 м. | 7850 | ГОСТ 10704-91 |

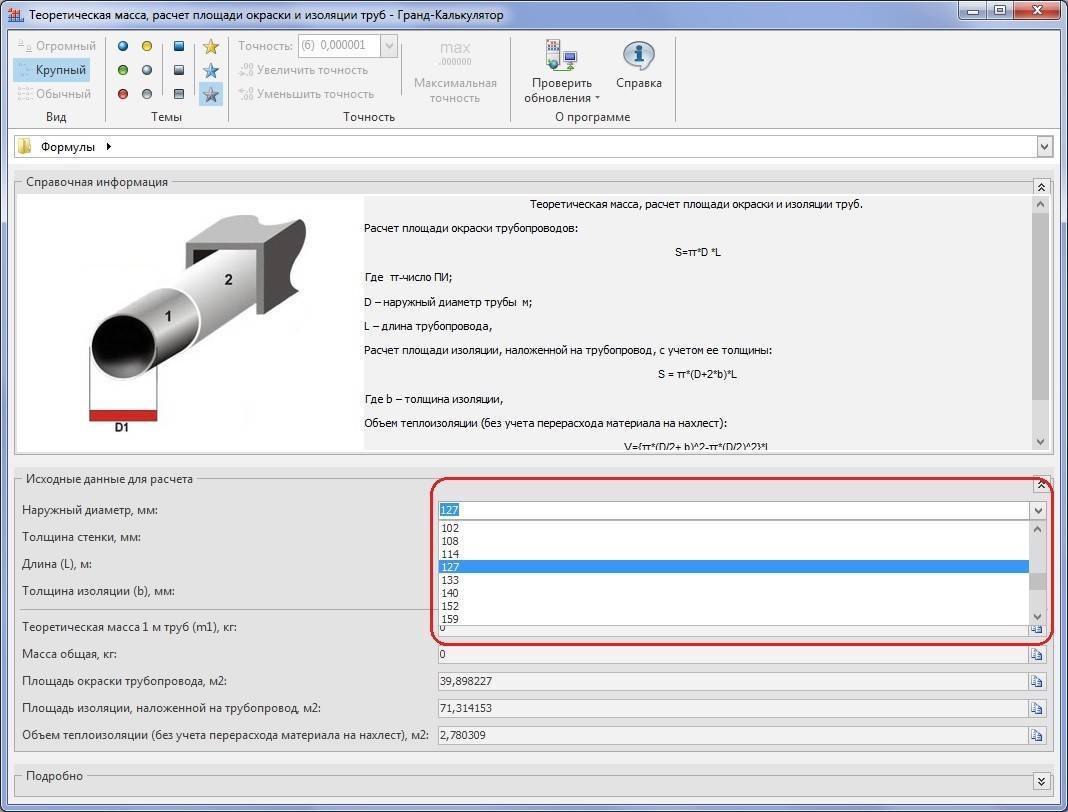

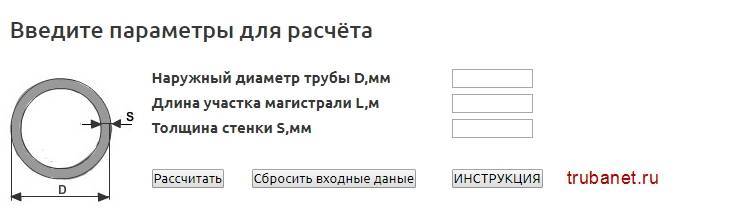

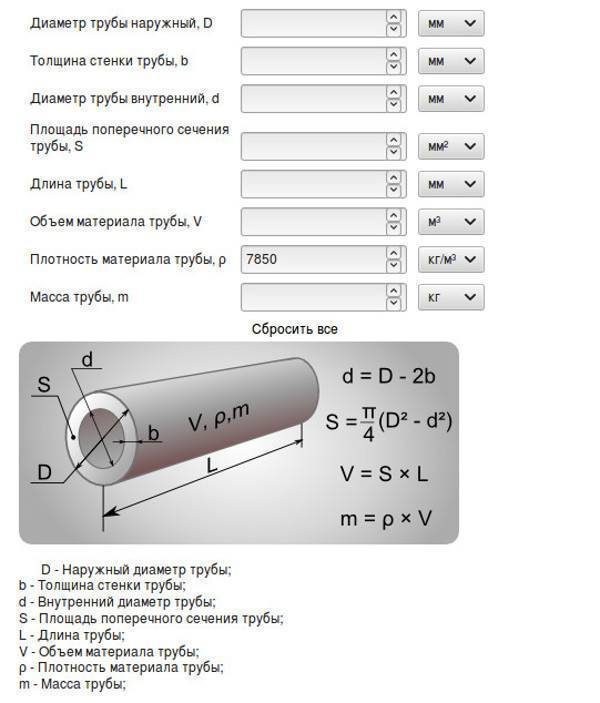

Калькулятор труб онлайн, расчет размеров труб (масса и вес труб, объем внутреннего пространства, площадь поверхности и т.д.)
Поделиться ссылкой:
Выбор диаметра трубы
Выбор материала трубы
Полная версия онлайн сортамента труб
Характеристики трубы (трубопровода) с учетом длины:
Калькулятор позволяет определять исходя из:
- выбранной сортамента труб;
- выбранного диаметра и толщины стенки трубы;
- протяжности трубопровода, м;

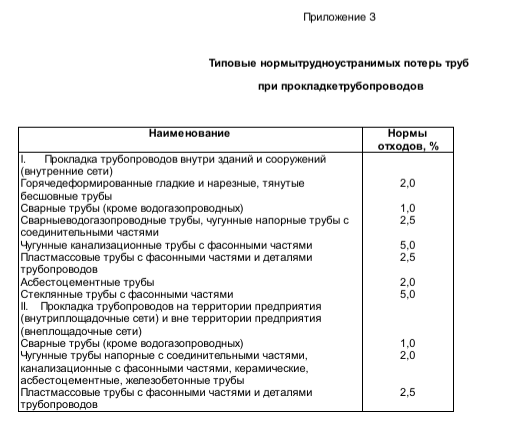

- заданного запаса труб, %;
- длины одной трубы, м,
Следующие расчетные данные:
- общая протяженность трубопровода с учетом запаса, м;
- количество необходимых труб с учетом запаса (округленное в большую сторону), шт;
- вес трубопровода (Р, Н) с учетом запаса, массу всего трубопровода (М, кг) с учетом запаса (калькулятор веса и массы трубы онлайн);
- площадь наружной поверхности трубопровода (S, м 2 ) с учетом запаса ( калькулятор площади трубы онлайн );
- внутренний объем трубопровода (V, м 3 ) с учетом запаса ( калькулятор объема трубы онлайн ) ;
- вес трубы (Р, Н), массу трубы (М, кг);
- площадь наружной поверхности трубы (S, м 2 );
- внутренний объем трубы (V, м 3 ) .
В ходе выполнения программы формируется ссылка с данными расчета,с которой можно поделиться или сохранить для дальнейшей работы. Ниже приведены примеры ссылок.
Методики расчета:
Массы трубы рассчитывается, как:
Мтрубы = М1м.тр.*L, где
М1м.тр. — теоретическая (нормируемая) масса 1 метра трубы, определяемая по данным сортамента на конкретную трубу. Данные определяются автоматически при выбору трубы. Подробнее про массу 1 метра трубы в калькуляторе «Сортамент труб онлайн».
L — длина трубы, м. Длина трубы задается вручную исходя из фактических данных. В случае отсутствия данных о фактической длине трубы можно воспользоваться справкой о длинах труб исходя из выбранного сортамента. Калькулятор труб автоматически формируется справку о длинах труб. При расчете параметров трубопровода вместо длины трубы (L) используется значение общей длины трубопровода с учетом запаса (Lтр. с запасом).
Данные о массе трубы (трубопровода) используется:
- при заполнение документации (сметный расчетов, спецификации рабочей документации и т.д.);
- при выполнении расчетов на прочность (сбор нагрузок);
- при организации логистических операций, связанных с перевозкой труб.
Расчет веса трубы (трубопровода), Н:
Вес трубы рассчитывается, как:
Pтрубы = P1м.тр.*L, где
P 1м.тр. — вес 1 метра трубы, определяемая автоматический исходя из массы 1 метра трубы (см. выше). Данные определяются автоматически при выбору трубы. Подробнее про вес 1 метра трубы в калькуляторе «Сортамент труб онлайн».
L — длина трубы, м (см. выше).
Данные о весе трубы (трубопровода) используется:
Площадь наружной поверхности трубы рассчитывается, как:
Sтрубы = S1м.тр.*L, где
S 1м.тр. — площадь наружной поверхности 1 метра трубы. Данные определяются автоматически при выбору трубы. Подробнее про площадь наружной поверхности 1 метра трубы в калькуляторе «Сортамент труб онлайн».
L — длина трубы, м (см. выше).
Данные о площади трубы (трубопровода) используется:
- при расчете площади окраски трубы;
- при расчете объема теплоизоляции;
- при расчет объема других изоляционных материалов;
Внутренний объем трубы (трубопровода), м 3 :
Площадь наружной поверхности трубы рассчитывается, как:
Vтрубы = V1м.тр.*L, где
V 1м.тр. — внутренний объем 1 метра трубы. Данные определяются автоматически при выбору трубы. Подробнее про внутренний объем 1 метра трубы в калькуляторе «Сортамент труб онлайн».
L — длина трубы, м (см. выше).
Lтр. с запасом =L*Z, где
L — длина трубы, м (см. выше).
Количество необходимых труб с учетом запаса:
N с запасом =Lтр. с запасом /L, где
Lтр. с запасом— общая протяженность трубопровода с учетом запаса, м;
L — длина трубы, м (см. выше).
Количество труб (N с запасом) автоматически округляется в большую сторону до целого количества труб.
Источник
Подбор диаметра труб отопления — Teplopraktik
Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.
Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.
Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.
Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 40 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 30 | 30 | 1,25 дюйма (32мм), дюйм с четвертью) | 40 | 40 |
| 20 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 15 | 21 | 1 дюйм (25мм) | 32 | 32 |
| 12 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 10 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 8 | 16 | 3/4 дюйма (20мм) | 25 | 25 |
| 6 | 14 | 1/2 дюйма (15мм) | 20 | 20 |
| 5 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 4 | 11 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 10 | 3/8 дюйма (10мм) | 16 | 16 |
| 2 | 8 | 3/8 дюйма (10мм) | 16 | 16 |
| 1 | 6 | 3/8 дюйма (10мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 55 | 2 дюйма (50мм) | 63 | 63 |
| 40 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 30 | 43 | 2 дюйма (50мм), либо 1,5 дюйма (40мм) | 63 | 63 |
| 20 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 30 | 1,25 дюйма (32мм) | 40 | 40 |
| 12 | 27 | 1,25 дюйма (32мм) | 40 | 40 |
| 10 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 8 | 22 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 16 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 13 | 1/2 дюйма (15мм) | 20 | 20 |
| 2 | 11 | 1/2 дюйма (15мм) | 16 | 16 |
| 1 | 8 | 1/2 дюйма (15мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 30 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 20 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 34 | 1,5 дюйма (40мм) | 50 | 50 |
| 12 | 30 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 10 | 28 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 8 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 21 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 3 | 15 | 3/4 дюйма (20мм)) | 25 | 25 |
| 2 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 1 | 10 | 1/2 дюйма (15мм) | 20 | 20 |
Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.
Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.
Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.
В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.
teplopraktik.ru
Расчет по вместимости жидкости

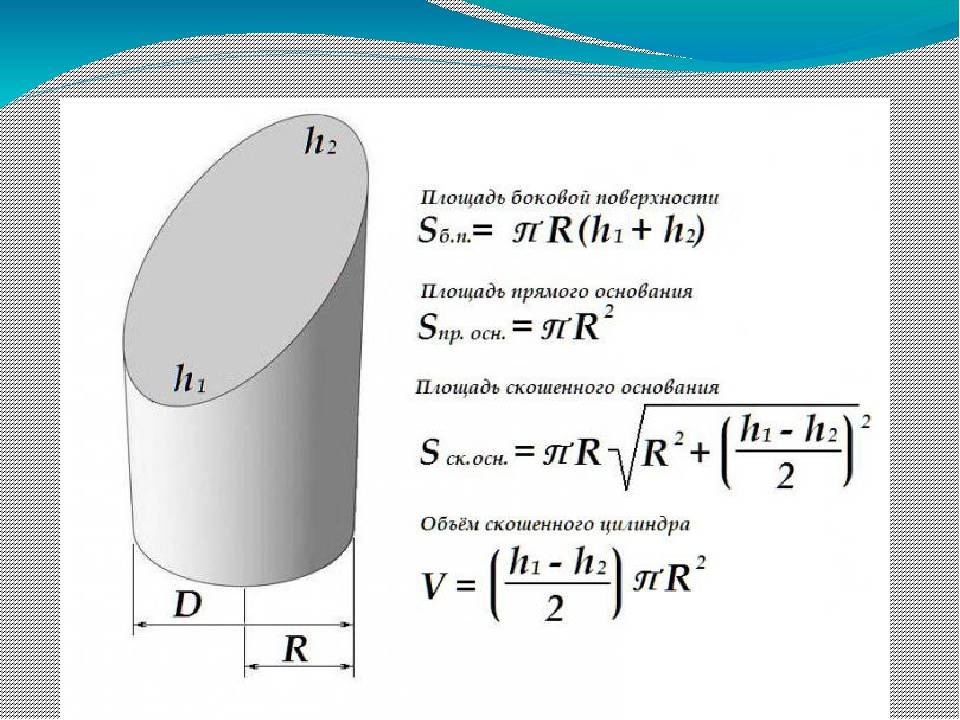

Трубопровод имеет цилиндрическую форму, и при расчетах нужного объема упор необходимо делать на емкость — литраж жидкости. Рассчитывается по формуле V = Пи x R x R x H (где H — высота и L — длина цилиндра). Полученный результат объема одного погонного метра необходимо умножить на нужный метраж трубопровода.
Можно использовать справочные материалы — в справочнике НТС 62−91−6 приводятся столбики с точным количеством воды на один погонный метр, с указанием парильной массы воды.
Массу легко можно вычислить и самостоятельно — объем воды (результат полученного расчета в метрах кубических) необходимо умножить на тысячу.

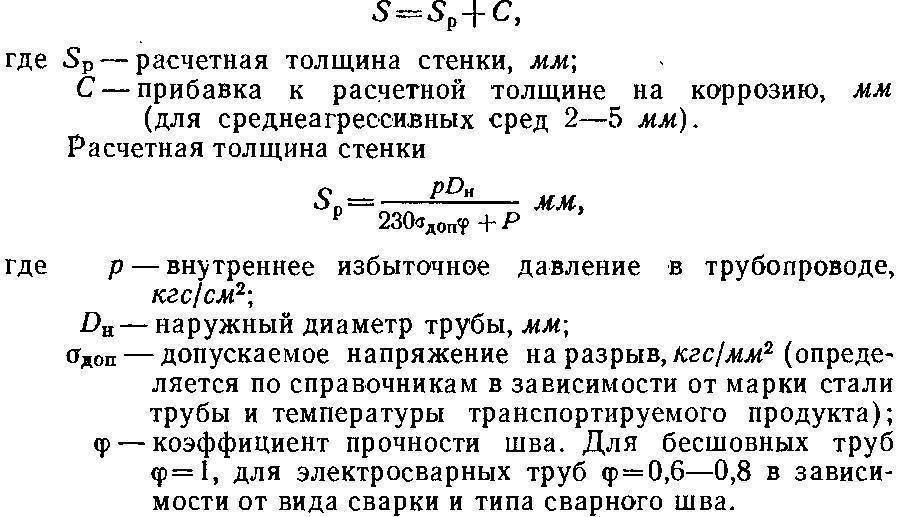

Обязательно нужно учитывать при расчете полезной вместимости толщину стенки, трубы. Если нет паспорта, из которого можно узнать толщину изделия (или получить информацию у производителя), ее легко можно рассчитать самому. Очень простой, но с небольшими погрешностями способ, — промерить стенки изделия штангенциркулем. И также можно воспользоваться простой формулой: наружный диаметр минус двойная толщина стенок равно внутреннему радиусу.
Делаем выводы
Их, собственно, несколько.
- различные методики расчёта веса 1 м трубы дают достаточно заметный разброс результатов. Это не критично с точки зрения запаса прочности металлоконструкций: данная характеристика стали в любом случае с избытком покроет отклонения от рассчитанной массы одного метра трубного проката. Однако при закупке большой партии труб можно ошибиться по метражу в меньшую или большую сторону. А это вызовет необходимость повторной закупки либо приведёт к перерасходу бюджета;
- делая закупку труб, целесообразнее опираться на цифры, представленные в ГОСТе. Тогда при возникновении спорной ситуации ваши аргументы будут более убедительными. Например, в нормативном документе сказано, что в тонне стального трубного проката должно быть 110 метров труб, а там оказалось 120. В таком случае можно предположить, что производитель в целях экономии пренебрёг требованиями стандартов. Впрочем, здесь не исключён и человеческий фактор.
