Расчет для помещений
Домашние сети формируются обычно на этапе проектирования и строительства. Но при длительном пользовании возникает необходимость смены электропроводки. Часто это совпадает с общим ремонтом в доме. Важный момент – следование нормативным документам: ГОСТ, ПУЭ, СНиП и другим. Это касается и выбора вида проводников для электроподачи.
О выборе марки кабеля для домашней электропроводки
В настоящее время выпускается большое число разновидностей электропроводов и электрокабелей. В домашних условиях наиболее применимы марки:
- ВВГ для внутренней прокладки с медными сердечниками, изолирующий слой из ПВХ, плюс общая изоляция тоже из ПВХ. Устойчиво работает в большом температурном диапазоне. Не боится влажности. Специализированные варианты: например, ВВГпгLS не распространяет горение, не образует много дыма, изолируется дополнительно слюдовой лентой.
- NYM отличается повышенными качествами по сравнению с предыдущей маркой. К описанным характеристикам добавляется гибкость, дополнительный слой из резины между изолирующими слоями. Но есть недостаток — реагирует на ультрафиолоетовое излучение, нельзя держать в местах, где много солнечного света.
- ВБбШв используется для внешней подводки. Имеет броневой слой металлизированного типа, благодаря чему его можно проложить в земле, в гофрированной металлической трубе. Боится солнечного света, нельзя прокладывать по воздуху открытым способом на стенах дома.
Общепринятые сечения при монтаже электропроводки в квартире
Выбор связан с числом жил в кабеле и прочими факторами.
В сети 220 в принято применение трехжильного медного провода с жилами сечением 10 мм2, например, ВВГнг-lS.
В сети 380 в –медные с пятью жилами, сечение 4 мм2.
В обеих ситуациях важное условие- наличие защитных автоматов, в первом – на 50 А, во втором – на 25 А. Кабели способны выдержать номинальную мощность в 10 квт. Обычно этого достаточно для бесперебойного функционирования энергоподачи
В непредвиденной ситуации происходит отключение сети с помощью автоматического выключателя. По автоматическому устройству определяется исходная мощность, заложенная в проекте
Обычно этого достаточно для бесперебойного функционирования энергоподачи. В непредвиденной ситуации происходит отключение сети с помощью автоматического выключателя. По автоматическому устройству определяется исходная мощность, заложенная в проекте
Кабели способны выдержать номинальную мощность в 10 квт. Обычно этого достаточно для бесперебойного функционирования энергоподачи. В непредвиденной ситуации происходит отключение сети с помощью автоматического выключателя. По автоматическому устройству определяется исходная мощность, заложенная в проекте.
Подбор сечения провода по количеству потребителей
Число потребителей электроэнергии влияет существенным образом на подбор размера кабеля. Под потребителями понимаются все устройства, потребляющие энергию постоянно или периодически. Вычисляется кумулятивная мощность приборов. Существуют поправочные коэффициенты, например, учитывающий возможность одновременного подключения и другие поправки.
Для подключения розеток оставляют запас длины провода, этот запас потребуется в случае ремонта, когда нужно подтянуть ближе к месту соединения. То же относится к подсоединению потолочных люстр. Распределительный щит также снабжается запасом длины.
Все эти факторы влияют на расчеты площади сечения проводов и кабелей. Когда все учтено, удается составить грамотный проект электроподачи, а также оптимальным образом подобрать провода для успешного и длительного снабжения дома электрическим током.
Токовые нагрузки в сетях с постоянным током
В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).
Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:
U = ((p l) / S) I
где:
- U — напряжение постоянного тока, В
- p — удельное сопротивление провода, Ом*мм2/м
- l — длина провода, м
- S — площадь поперечного сечения, мм2
- I — сила тока, А
Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.
Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.
Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.
Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.
Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.
Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.
Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.
Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:
Для однофазной сети напряжением 220 В:
Где:
- Р – это суммарная мощность для всех электроприборов, Вт;
- U — напряжение сети, В;
- COSφ — коэффициент мощности.
Для трёхфазной сети напряжением 380 В:
| Наименование прибора | Примерная мощность, Вт |
|---|---|
| LCD-телевизор | 140-300 |
| Холодильник | 300-800 |
| Пылесос | 800-2000 |
| Компьютер | 300-800 |
| Электрочайник | 1000-2000 |
| Кондиционер | 1000-3000 |
| Освещение | 300-1500 |
| Микроволновая печь | 1500-2200 |

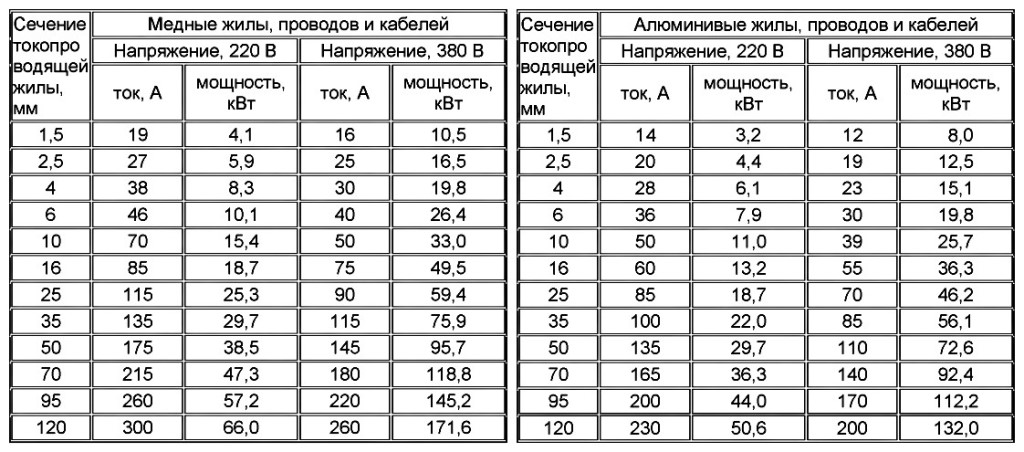

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.
Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.
| Сечение токо- проводящих жил, мм | Медные жилы проводов и кабелей | |||
|---|---|---|---|---|
| Напряжение 220В | Напряжение 380В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.
| Сечение токо- проводящих жил, мм | Алюминиевые жилы проводов и кабелей | |||
|---|---|---|---|---|
| Напряжение 220В | Напряжение 380В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132 |
Как делается расчёт потребляемой мощности
Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.
Последовательность действий при расчёте сечения такова:
- Составляется подробный список всех находящихся в помещении электрических приборов.
- Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
- Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
- Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.
Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока. На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение
Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования
На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.
Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².
Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).
Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.

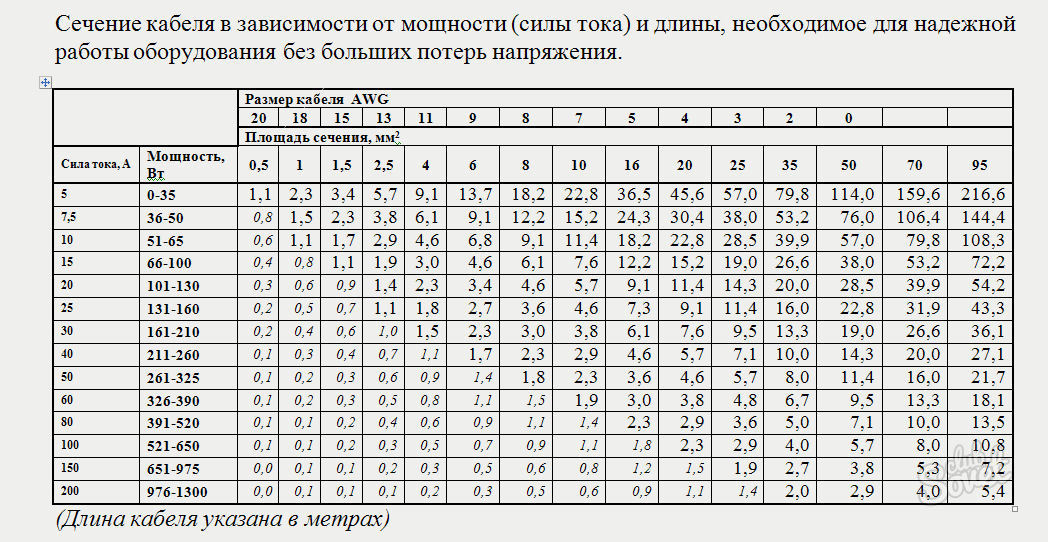

Расчёт сечения кабеля по мощности и длине
Из-за сопротивления материала происходит некоторая потеря напряжения при прохождении тока сквозь проводник. Чем длиннее проводка, тем большая величина этих потерь. Однако, ощутимые потери могут возникнуть на линиях электропередач протяжённостью, измеряемой километрами. Для бытовой проводки они столь несущественны, что ими можно вполне пренебречь.
Рассчитываются основные показатели электротока по следующим формулам:
- Сила тока: I = Р / (U cos ф), где: I — искомая сила тока. Р — мощность. U — напряжение. cos ф — коэффициент, применяемый для бытовой проводки. Обычно принимается за единицу.
- Сопротивление провода: Rо=р L / S, где: Rо — удельное сопротивление проводника. р — удельное сопротивление материала, из которого он изготовлен (медь или алюминий). L — длина проводки. S — площадь сечения провода.
Способы расчета
В данной статье мы не будем рассматривать вопрос создания схемы электрической сети и разделения потребителей на группы. Достаточно отметить, что в наши дни общепринятым считается схема, когда приборы с большой потребляемой мощностью выносятся на отдельную линию друг от друга, а также групп розеток и осветителей. Поэтому для них, как правила, используются более толстые провода.
А для того чтобы выбрать рассчитать сечение провода для квартиры обращаются к нескольким способам:
- по таблице соответствия нагрузки к толщине жилы;
- по длине (с помощью формулы);
- по потребляемой мощности;
- по другим рабочим показателям (напряжению или току).
С помощью формулы
Сечением кабеля называют площадь поперечного среза токопроводящей жилы. Если для подачи фазы используется многожильный кабель, то за сечение принимается сумма этих площадей.
Чтобы найти расчетную величину сечения кабеля можно выразить её из формулы сопротивления провода, согласно которой:
R= (p*l)/S
Здесь p означает удельное сопротивление, l – длину провода, а S – его площадь в поперечнике. Вспоминаем, что площадь круга равна квадрату его диаметра, умноженному на 0,758 (S = 0,758d2). При известном значении толщины провода (то есть диаметра поперечного круга), приводим формулу к следующему виду:
R= (p*l)/(0,758*d^2 )
d – диаметр жилы
Значение p зависит от металла, из которого сделан провод, его величину можно узнать в справочниках.
С помощью данной формулы мы можем узнать, на какое предельное сопротивление рассчитан провод той или иной толщины, то есть определить безопасную нагрузку, и использовать эту информацию для проектирования домашней электросети. Стоит признать, что этот способ расчета сечения относительно сложен и громоздок, особенно если в квартире будет разводиться много линий питания с разной потребляемой мощностью. Мы приводим его здесь для более полного понимания того, как происходит расчет. Тем более, рабочие характеристики всех типов проводов давно известны, а значит можно не мучиться (и избежать возможных ошибок), а воспользоваться уже известными данными, сведенными в удобную таблицу.
С помощью таблицы
Таблица нагрузок и кабелей, соответствующих её величине, является гораздо более удобным способом найти расчетную площадь сечения. Самым главным показателем в данной таблице является сопротивление материала проводов. Электрические кабели чаще всего изготавливаются из меди и алюминия. Вторые обладают более низкими рабочими характеристиками и по этой причине в последнее время все чаще отвергаются профессионалами как менее безопасные и надежные. Несмотря на это, алюминиевые провода по-прежнему очень часто используются в домашних электросетях. Поэтому таблица ПЭУ (правил электротехнических установок) для выбора сечения содержит колонки со значениями для обоих металлов.
В приведенной таблице расчетная площадь сечения находится по току и мощности, поскольку эти два параметра взаимосвязаны и вычисляются по общей формуле. Очевидно, что она гораздо удобнее способа, описанного ранее – нет необходимости производить сложные вычисления, исходя из диаметра жил. Здесь достаточно знать общую нагрузку, которая будет подаваться на провода, и сразу увидеть, какой должна быть их толщина. Помните, что в целях безопасности и обеспечения надежности следует всегда округлять величину поперечного сечения в большую сторону.
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

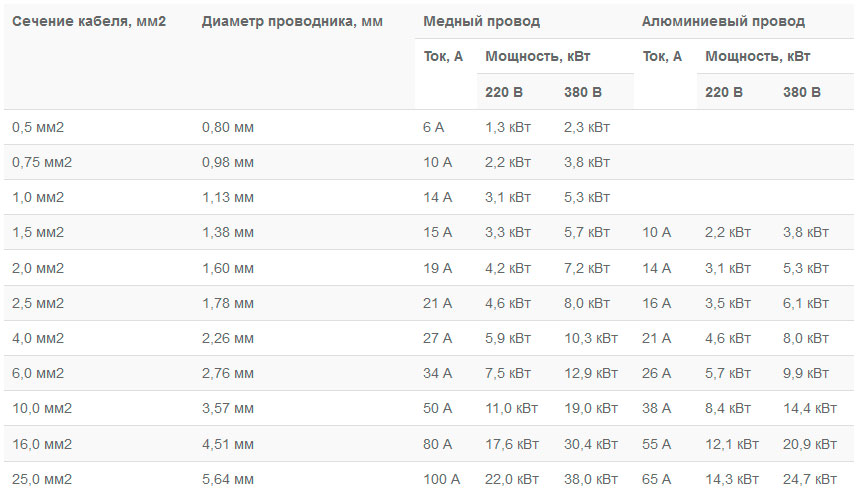

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Открытая и закрытая прокладка проводов
В зависимости от размещения проводка делится на 2 вида:
- закрытая;
- открытая.
Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.
При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.
Какие провода бывают — все разновидности кабелей и проводов
Определение площади сечения проводника по его диаметру
Перевод ампер (А) в ватты (Вт) и ватт (Вт) в амперы (А): подробное руководство
Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?
Какая проводка лучше — сравнение медной и алюминиевой электропроводки
Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения
Расчет сечения кабеля по мощности и длине
Расчет сечения кабеля по мощности и длине является важным этапом проектирования электрических сетей. Он необходим для обеспечения надежности и безопасности электроснабжения, а также для оптимизации затрат на материалы. Для правильного расчета сечения кабеля следует учитывать несколько параметров, таких как мощность нагрузки, длина кабельной линии, тип кабеля и материал проводника.
Для расчета сечения кабеля по мощности необходимо знать суммарную мощность всех потребителей, подключенных к данной линии. Эта величина используется для определения тока по формуле I = P / (U * cosφ), где P — мощность нагрузки, U — напряжение сети, cosφ — коэффициент мощности. Затем, зная ток, можно выбрать кабель с соответствующим сечением, исходя из допустимой токовой нагрузки.
Подбираем сечение кабеля по токовой нагрузке с помощью нормативных таблиц ПУЭ
Выбираем сечение кабеля по току с помощью таблиц ПУЭ и ГОСТ.
По таблицам ПУЭ удобно подобрать оптимальное сечение проводов и кабелей по номинальной токовой нагрузке и прочим параметрам. Ошибки в выборе приводят как к повышенным финансовым затратам в лучшем случае, и повреждению электропроводки и приборов в худшем.
Значительный запас при расчетах также вреден, как и понижение площади поперечного сечения кабеля для экономии денег и в конечном итоге выборе неподходящего по мощности кабеля.
Ниже приводим все необходимые нормативные данные из ПУЭ на все случаи жизни. Используйте эти таблицы для подбора оптимального сечения провода при подключении бытовой техники.
таблица_1 ПУЭ
таблица_2 ПУЭ
таблица_3 ПУЭ
таблица_4 ПУЭ
таблица_5 ПУЭ
таблица_6 ПУЭ
таблица_7 ПУЭ
Для подборки кабеля при подключении электрооборудования и бытовой электротехники нужно учитывать его сечение. По простым формулам, с помощью измерительного инструмента и таблиц с этой задачей справится даже новичок.
Вся кабельно-проводниковая продукция сертифицирована и стандартизирована. Для России используются нормативные таблицы ПУЭ, в которых отображена вся необходимая информация для правильного выбора сечения провода.
Чтобы ориентироваться в цифрах и данных, достаточно знать напряжение и текущую токовую нагрузку сети.
Правила расчета сечения кабеля
Прежде чем приступить к расчету сечения кабеля, необходимо четко определить условия его эксплуатации, такие как длина линии, условия прокладки и температурный режим. Также следует учитывать вид нагрузки – переменный или постоянный ток.
Учет условий прокладки кабеля
При выборе сечения кабеля необходимо также учитывать условия его прокладки. Это может быть прокладка в земле, в воздухе, в кабельных каналах и т.д. Условия прокладки влияют на отвод тепла от кабеля и, соответственно, на его нагрев. Каждому типу прокладки соответствует свой коэффициент, который следует учитывать при расчетах.
Учет температурного режима
Температура окружающей среды оказывает влияние на способность кабеля пропускать ток. При повышенных температурах сопротивление кабеля увеличивается, что может привести к его перегреву и выходу из строя
Важно учитывать температурный коэффициент материала, из которого изготовлен кабель, и корректировать расчетный ток с учетом этого коэффициента
Выбор материала кабеля
Материал, из которого изготовлен кабель, также влияет на его характеристики. Кабели из меди имеют меньшее сопротивление и лучше проводят ток, чем алюминиевые кабели. Однако медные кабели более дорогие. Поэтому выбор материала кабеля должен быть обоснованным и зависеть от конкретных условий эксплуатации.
Соответствие нормативным документам
При выборе сечения кабеля необходимо также учитывать требования нормативных документов, таких как ГОСТы и СНиПы. Эти документы устанавливают минимально допустимые значения сечения кабеля для различных условий эксплуатации. Нарушение этих требований может привести к снижению надежности электроснабжения и возникновению аварийных ситуаций.
Коэффициент запаса
При расчете сечения кабеля рекомендуется предусматривать некоторый запас по токовой нагрузке. Это позволит избежать перегрузки кабеля в случае подключения дополнительных электроприборов в будущем. Коэффициент запаса обычно выбирается в пределах 1,1-1,2.
Заключение
Чтобы надежно защитить электропроводку от перегрева при длительном превышении номинального тока, сечения кабелей рассчитывают по длительно допустимым токам. Расчет упрощается, если применяется таблица нагрузок по сечению кабеля. Более точный результат получается, если вычисление производится по максимальной токовой нагрузке. А для стабильной и долговременной работы в цепи электропроводки устанавливают автоматический выключатель.
В процессе проведения ремонта обычно всегда осуществляют замену старой электропроводки. Это связано с тем, что в последнее время появилось много полезных бытовых приборов, которые облегчают жизнь домохозяек. Причем, потребляют они немало энергии, чего старая проводка, просто может не выдержать. К таким электроприборам следует отнести стиральные машины, электрические духовки, электрочайники, микроволновые печи и т.д.
Прокладывая электропровода, следует знать, какого сечения провод нужно проложить, чтобы запитать тот или иной электроприбор или группу электроприборов. Как правило, выбор осуществляется как по потребляемой мощности, так и по силе тока, который потребляют электроприборы. При этом, нужно учитывать, как способ укладки, так и длину провода.
Довольно просто осуществить выбор сечения прокладываемого кабеля по мощности нагрузки. Это может быть одна нагрузка или совокупность нагрузок.

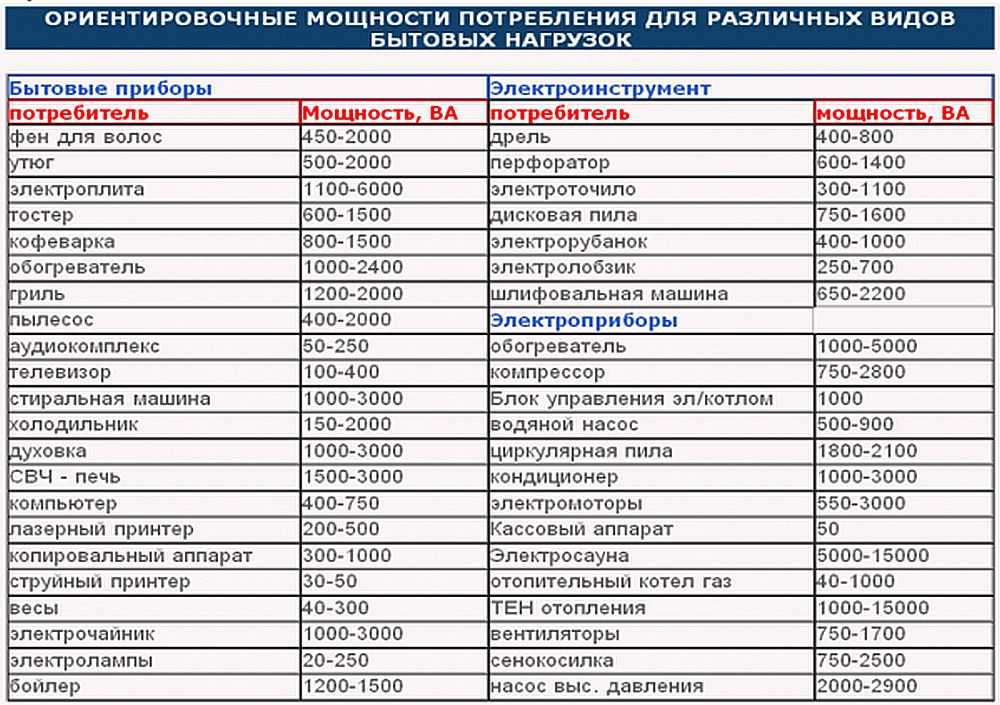

Каждый бытовой прибор, тем более новый, сопровождается документом (паспортом), где указаны его основные технические данные. Кроме этого, такие же данные имеются на специальных табличках, прикрепленных к корпусу изделия. На этой табличке, которая располагается сбоку или сзади прибора, указывается страна изготовитель, его заводской номер и, конечно же, его потребляемая мощность в ватах (W) и ток, который потребляет аппарат в амперах (А). На изделиях отечественного производителя мощность может указываться в ваттах (Вт) или киловаттах (кВт). На импортных моделях присутствует буква W. Кроме этого, потребляемая мощность обозначается как «ТОТ» или «ТОТ MAX».
В случае, если узнать нужную информацию не удается (на табличке затерлась надпись или бытовой техники еще нет) можно узнать приблизительно, какую мощность имеют самые распространенные бытовые приборы. Все эти данные реально отыскать в таблице. В основном, электроприборы стандартизированы по потребляемой мощности и особого разброса данных нет.
В таблице выбираются именно те электроприборы, которые планируется приобрести, и записываются их потребляемый ток и мощность. Из списка лучше выбирать показатели, которые имеют максимальные величины. В таком случае не удастся просчитаться и проводка окажется более надежной. Дело в том, что чем толще кабель, тем лучше, так как проводка греется гораздо меньше.
Как осуществляется выбор
При выборе провода, следует просуммировать все нагрузки, которые будут подключены к этому проводу. При этом, следует проконтролировать, чтобы все показатели были выписаны или в ваттах, или киловаттах. Чтобы перевести показатели к одному значению, следует цифры или поделить, или умножить на 1000. Например, чтобы перевести в ватты, следует все цифры (если они в киловаттах) умножить на 1000: 1,5 кВт = 1,5х1000 = 1500 Вт. При обратном переводе действия производятся в обратном порядке: 1500 Вт = 1500/1000 = 1,5 кВт. Обычно, все расчеты производятся в ватах. После подобных расчетов производится выбор кабеля, воспользовавшись соответствующей таблицей.
Воспользоваться таблицей можно следующим образом: находят соответствующий столбик, где указано напряжение питания (220 или 380 вольт). В этом столбике находится цифра, которая соответствует мощности потребления (нужно брать чуть большее значение). В строчке, которая соответствует потребляемой мощности, в первом столбце указано сечение провода, которое допустимо использовать. Отправляясь в магазин за кабелем, следует искать провод, сечение которого соответствует записям.
