Основные параметры и способы расчёта отопления

Рассчитываем мощность по площади – основная формула

Наиболее простой способ расчета необходимой мощности прибора теплогенерации – по площади дома. При анализе расчетов, проведенных на протяжении многих лет, была выявлена закономерность: 10 м2 площади можно отопить должным образом, используя 1 киловатт теплоэнергии. Это правило справедливо для зданий со стандартными характеристиками: потолок высотой 2,5–2,7 м, утепление среднее.

Если жилье вписывается в эти параметры, измеряем его общую площадь и приблизительно определяем мощность теплового генератора. Результаты расчетов всегда округляем в сторону увеличения и немного увеличиваем, чтобы иметь в запасе некоторую мощность. Используем очень простую формулу:

W=S×W_уд/10:

• здесь W – это искомая мощность теплового котла;
• S – общая отапливаемая площадь дома с учетом всех жилых и бытовых помещений;
• W_уд – удельная мощность, необходимая для отопления 10 квадратных метров, корректируется для каждого климатического пояса.

Способ расчета необходимой мощности прибора теплогенерации

Для наглядности и большей ясности рассчитаем мощность теплогенератора для кирпичного дома. Он имеет размеры 10×12 м, умножаем и получаем S – общую площадь, равную 120 м2. Удельную мощность – W_уд принимаем за 1,0. Производим расчеты по формуле: площадь 120 м2 умножаем на удельную мощность 1,0 и получаем 120, делим на 10 – в результате 12 киловатт. Именно котел отопления мощностью 12 киловатт подойдет для дома со средними параметрами. Это исходные данные, которые будем корректировать в ходе дальнейших расчетов.

На рынке очень много агрегатов с подобными характеристиками, например, твердотопливные котлы из линейки «Куппер Эксперт» от компании Теплодар, мощность которых варьируется от 15 до 45 киловатт. Более подобно ознакомиться с остальными характеристиками и узнать цену можно на официальном сайте производителя https://www.teplodar.ru/catalog/kotli/.

Расчет трубопроводов, фитингов, арматуры, дополнительных устройств

Кроме основных элементов автономной закрытой системы отопления частного дома производится расчет остальных составляющих комплекса. Количество трубопроводов определяется по разработанной схеме – но этот подсчет считается не самым точным. Специалисты рекомендуют наносить разметку разводки трубопроводов – расчет по фактической схеме намного точнее. Здесь же определяется количество фитингов – уголков, соединительных муфт, можно рассчитать число необходимых креплений. Количество резьбовых фитингов определяется обычно по схеме – в точках установки арматуры, по схемам обвязки отдельных устройств и отопительных приборов.

Количество запорно-регулирующих устройств также определяют по схеме – в зависимости от способов подключения и обвязки оборудования. Для проведения ремонта и профилактики на каждое отдельное устройство в системе рекомендуется устанавливать арматуру – краны, вентили или клапана.

Зачастую в системах отопления с твердотопливными или электрическими котлами устанавливаются специальные устройства – теплоаккумуляторы. Эти емкостные устройства позволяют сократить потребление энергоносителя, частично могут выполнять функцию гидравлического разделителя. Объем теплового аккумулятора принимается из расчета 35 – 50 литров на 1 кВт тепловой мощности котла. Расчет классических гидравлических разделителей имеет свой алгоритм и во многом зависит от рабочих параметров конкретной системы – найти методики определения размеров устройства можно в отдельных публикациях всемирной сети.

Рекомендуем прочитать:

Какие бывают радиаторы отопления

Устройство газового котла отопления

Печное отопление частного дома

Система отопления с 2-мя котлами

Кронштейны для радиаторов отопления

Какой радиатор лучше – алюминиевый или биметаллический?

(Просмотров 904 , 1 сегодня)

Мощности по СНиПам

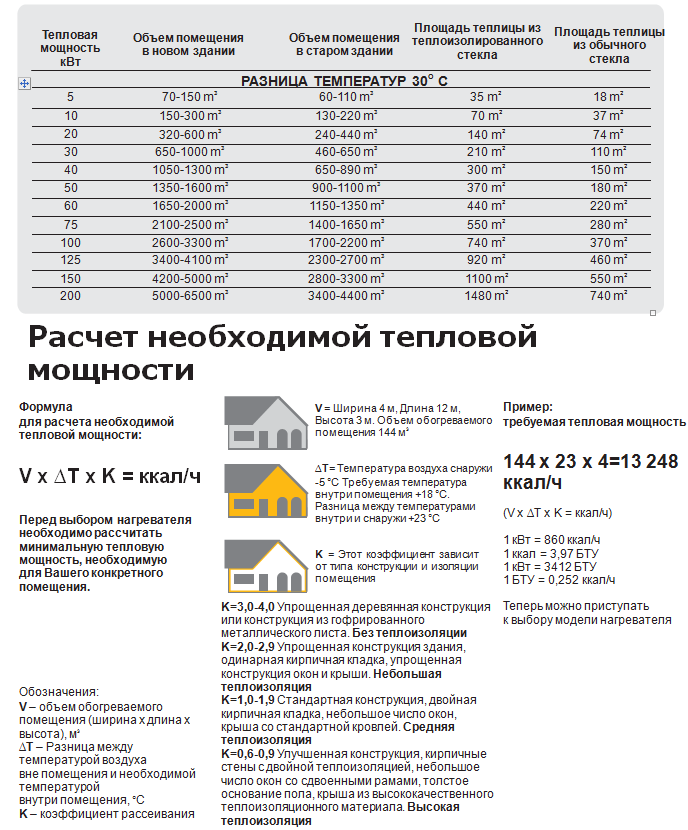

При расчете мощности отопительного котла для квартиры ориентируйтесь на нормы СНиПа. Этот метод еще называют «расчетом мощности по объему». СНиП показывает количество тепла, нужного для обогрева одного кубического метра воздуха в типовых постройках, а именно: на то, чтобы прогреть 1 куб. метр в панельном доме, уйдет 41 Вт, а в кирпичном доме — 34 Вт.

Если вы знаете высоту потолка и площадь квартиры, то сможете рассчитать объем. А потом эту цифру умножают на указанную выше норму и получают необходимую мощность котла вне зависимости от разновидности топлива — это правило работает и для отопления в квартире.

Предлагаем провести расчеты и узнать мощность котла для квартиры площадью 74 кв. метра с потолками высотой 2,7 метра, которая находится в кирпичном доме.

Первый шаг: вычислить объем — 74 м2*2,7 м=199,8 куб. метра.

Второй шаг: рассчитать количество тепла согласно СНиПу — 199,8*34 Вт=6793 Вт. Показатель следует округлить в большую сторону и перевести в киловатты, это и будет искомое число.

Предположим, что надо рассчитать тот же показатель для квартиры, находящейся в панельном доме. Тогда формула будет выглядеть вот так: 199,8*41 Вт=8191 Вт

Как вы уже заметили, все показатели по теплотехнике округляются в большую сторону, но в данном случае, если принять во внимание наличие хороших металлопластиковых окон, то мощность можно посчитать, как 8 кВт

Это не конечная цифра. Далее нужно учесть такие показатели, как регион проживания и необходимость подогрева воды с помощью котла. Не менее актуальной будет и 10%-ная поправка на аномальный холод зимой. Однако в квартирах, в отличие от домов, очень важны такие показатели, как локализация комнат и этажность

Важно принимать во внимание, сколько стен в квартире являются внешними. Если наружная стена всего одна, то коэффициент 1,1, если две — 1,2, если три — 1,3

Благодаря расчетам вы получите окончательное значение мощности отопительного прибора, когда учтете все вышеупомянутые показатели. Если хотите получить достоверный теплотехнический расчет, опытные специалисты рекомендуют обратиться в профильные организации, которые специализируются на этом.

Порядок и правила определения строительного объема здания без чердачного пространства. тЗиС.

Строительный
объем наземной части здания без
чердачного перекрытия следует определять
умножением площади вертикального
поперечного сечения на длину здания,
измеренную между наружными поверхностями
торцовых стен в направлении,
перпендикулярном площади сечения на
уровне первого этажа выше цоколя.

Площадь
вертикального поперечного сечения
следует определять по обводу наружной
поверхности стен, по верхнему очертанию
кровли и по уровню чистого пола этажа.
При изменении площади поперечного
сечения выступающие на поверхности
стен архитектурные детали, а также ниши
учитывать не следует.

Особенности подсчета количества радиаторов

Расчет количества секций для радиаторов алюминиевых и биметаллических

Для расчета числа радиаторных элементов необходимо учитывать объем постройки, ее конструктивные особенности, стеновой материал и тип батарей. Например: панельный дом с тепловым потоком 0,041 кВт. Нужно рассчитать количество батарей для комнаты 6х4х2,5 м.

Алгоритм вычислений:

1. Определение объема комнаты. 6x4x2,5 = 60 м3.
2. Умножение площади комнаты на тепловой поток для вычисления оптимально объема тепловой энергии Q. 60×0, 041 = 2,46 кВт.
3. Поиск числа секций N. Результат этапа № 2 разделить на показатель теплового потока одного радиатора. 2,46 / 0,16 = 15,375 = 16 секций.
4. Выбор параметров радиаторов из таблицы.

Материал	Мощность одной секции, Вт	Рабочее давление, мПа
чугун	110	6-9
алюминий	175-199	10-20
трубчатая сталь	85	6-12
биметалл	199	35

Правила установки отопительных приборов

Играет роль правильная установка радиаторов и их размещение относительно окон

Нормативные требования к монтажу прописаны в нескольких СНиПах и предусматривают:

1. Контроль безопасности температуры радиаторов – не более 70 градусов.
2. Удаление батарей на 10 см от боковой части стены, на 6 см от пола, на 5 см – от нижней части стены, на 2,5 см – от штукатурного покрытия.
3. Наличие номинального теплового потока на 60 Вт меньше расчетного.
4. Выполнение соединений в пределах одной комнаты.
5. Наличие автоматической регулировочной арматуры в жилых помещениях и ручной регулировки в санузлах, ванных, гардеробных, кладовках.
6. Соблюдение уклона подводки по движению теплоносителя на 5-10 мм.
7. Резьбовое соединение алюминиевых и медных устройств.
8. Постоянная заполненность системы теплоносителем.

В документах также отмечена необходимость профилактического осмотра и очистки приборов от пыли перед началом отопительного периода и 1 раз в 3-4 месяца при эксплуатации.

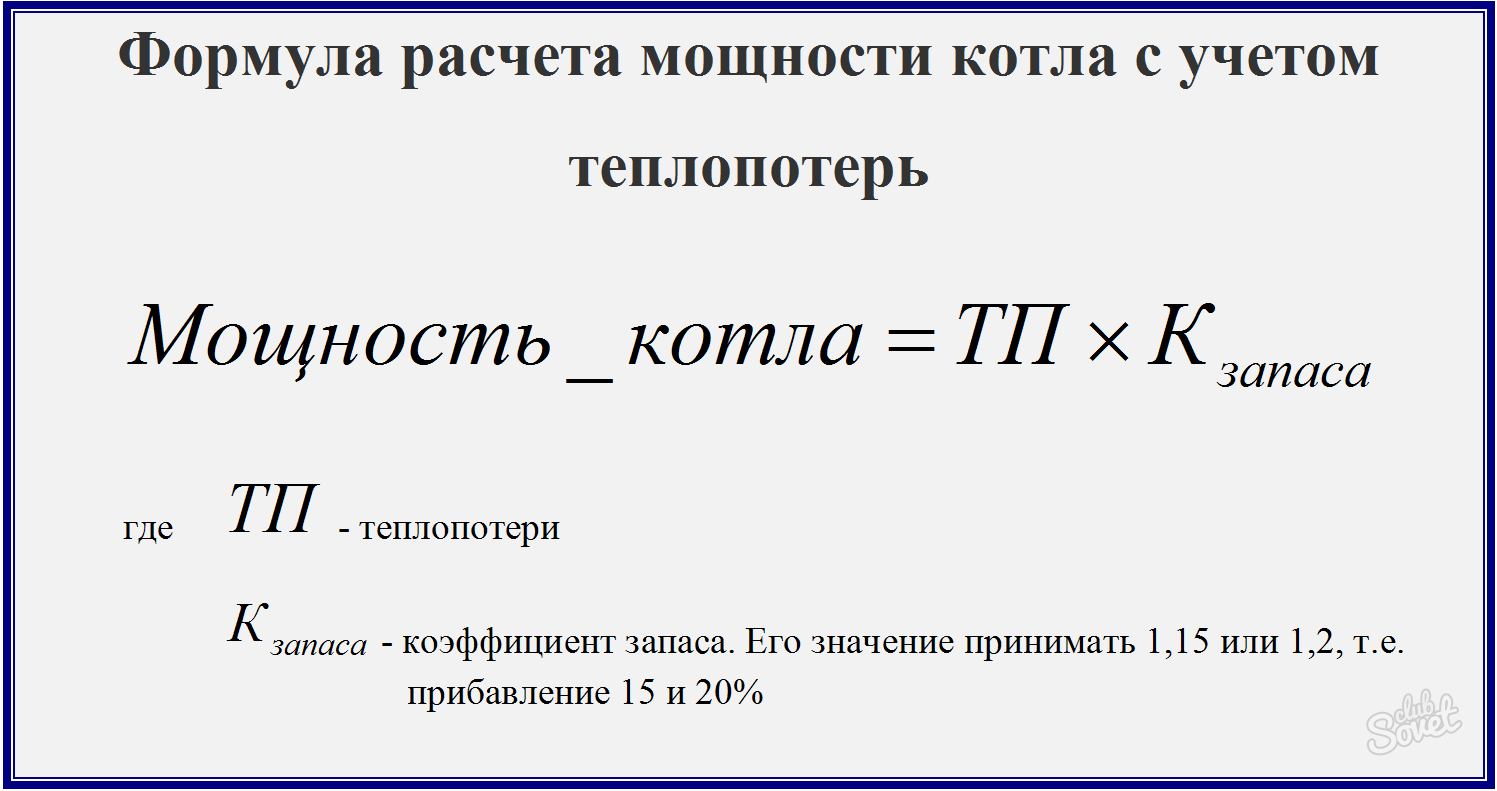

Расчет мощности котла отопления для частного дома по учету теплопотерь

Самый правильный расчет мощности котла для частного дома должен учитывает теплопотери. При этом результат может сильно отличаться от значения, рассчитанного с учетом площади помещений. Этим способом частные застройщики обычно пренебрегают, так как он кажется довольно сложным. Для расчета необходимо учитывать материал дома, множество коэффициентов, рассчитывать теплопроводность, тепловую инерцию, да много чего еще. Точная методика содержится в строительных нормах.

Однако все это необходимо, если производится расчет системы отопления большого здания. Каждая мелочь в этом случае может значительно увеличить стоимость. При строительстве частного дома все эти нюансы не так важны, поэтому можно произвести расчет теплопотерь по укрупненным показателям. Это означает, что для каждого фактора есть уже полученное значение, рассчитанное с небольшим запасом. Такой расчет несложно выполнить своими руками.

Итак, при выборе мощности необходимо учитывать следующие факторы:

• расчет теплопотерь стен дома;
• потери через фундамент и пол;
• расчет теплопотерь через окна и двери;
• теплопотери через кровлю расчет;
• учет теплопотерь через вентиляцию.

Используя укрупненные показатели, применяют удельные значения теплопотерь для ограждающих конструкций:

• стены – 10 Вт/кв.м;
• пол на свайном и столбчатом фундаменте с открытым подполом – 15 Вт/кв.м;
• пол здания на плитном, ленточном фундаменте – 4 Вт/кв.м
• окна и двери – 30 Вт/кв.м площади проема;
• крыша, кровля – 15 Вт/кв.м.

Умножив соответствующие значения на площадь конструкций, и сложив полученные значения, вычисляют общие теплопотери через ограждающие конструкции. Именно эту величину и должна скомпенсировать система отопления, «сердцем» которой является котел.

С учетом того, что вентиляция призвана обеспечивать однократный воздухообмен в помещениях (полную замену воздуха в течение часа) теплопотери вентиляции назначаются равными теплопотерям через ограждающие конструкции. При сложении двух этих значений (теплопотерь через ограждающие конструкции и теплопотерь вентиляции) получается значение, равное номинальной требуемой мощности котла. Однако при выборе этой характеристики необходимо учесть запас на 15-20% от полученной величины. Это и есть расчет мощности котла для частного дома по теплопотерям.

Пример выполнения расчета

Допустим, необходимо знать, какая должна быть тепловая мощность системы отопления для дома из бруса площадью 150 м² с теплым чердаком, тремя внешними стенами и двойными стеклопакетами на окнах. При этом высота стен 2,5 метра, а площадь остекления составляет 25%. Минимальная температура на улице в самую морозную пятидневку находится на отметке -28 °C.

Поправочные коэффициенты в данном случае будут равны:

• К1 (двухкамерный стеклопакет) = 1,0;
• К2 (стены из бруса) = 1,25;
• К3 (площадь остекления) = 1,1;
• К4 (при -25 °C -1,1, а при 30°C) = 1,16;
• К5 (три наружные стены) = 1,22;
• К6 (сверху теплый чердак) = 0,91;
• К7 (высота помещения) = 1,0.

В результате полная тепловая нагрузка будет равна:

Q=100 Вт/ м²х135 м²х1,0х1,25х1,1х1,16х1,22х0,91х1,0 = 23,9 кВт.

В итоге мощность отопительной системы составит: W=Qх1,2 = 28,7 кВт.

В том случае, когда бы использовался упрощенный метод вычислений, основанный на расчете мощности отопления согласно площади, то результат был бы совсем иной:

100–150 Вт х150м² = 15–22,5 кВт

Отопительная система функционировала бы без запаса по мощности — на пределе

Приведенный пример является подтверждением важности применения точных способов, позволяющих определять тепловые нагрузки на отопление

Пример расчета тепловой мощности системы отопления на видео:

Выбираем трубы для системы отопления

Трубы для системы отопления

Итак, расчет отопления частного дома готов, можно переходить к подготовке материалов. Начинаем с труб. Для систем водяного отопления их существует три вида:

1. Стальные.
2. Медные.
3. Пластиковые.

Стальные трубы — это уже прошлый век, потому что они отличаются рядом недостатков. К примеру, огромным весом, сложностью в проведении монтажных работ (необходимы знания и опыт, а также наличие специального оборудования, для работы на котором вам потребуется лицензия), неустойчивостью к коррозии, статическим электричеством и высокой ценой.

Медные трубы отличаются высокими показателями качества. В них может использоваться теплоноситель с температурой до +200С и давлением до 200 атм. Но при этом самостоятельно своими руками монтаж медных труб не провести. Здесь, как и в первом случае, понадобятся опыт и знания, оборудование и материалы (серебряный припой и прочее). Но самое главное, что отталкивает покупателей — это цена изделия. Уж очень она высока.

И самый популярный на сегодняшний день вариант — пластиковые трубы. Именно в этих изделиях соединились в оптимальном соотношении такие два важных показателя, как стоимость и качество. К тому же достоинств у пластиковых труб — хоть отбавляй:

• Простота монтажа, не требующая ни опыта, ни больших академических знаний.
• Простые инструменты и оборудование для проведения монтажных работ, с которыми может совладать даже новичок.
• Из них получается стопроцентно герметичная система, не пропускающая ни грамма воздуха.
• Малое гидравлическое сопротивление.
• Пластик — это антистатичный материал.
• При воздействии температур материал не изменяет своих показателей.

Этих достоинств вполне достаточно. Но именно возможность провести монтаж своими руками сегодня привлекает многих домашних мастеров, которые стремятся некоторые работы по строительству дома провести без привлечения специалистов.

Расчет количества радиаторов при водяном отоплении

Формула расчета

В создании уютной атмосферы в доме при водяной системе отопления необходимым элементом являются радиаторы. При расчете учитываются общий объем дома, конструкция здания, материал стен, вид батарей и другие факторы.

Расчет производим следующим образом:

• определяем тип помещения и выбираем вид радиаторов;
• умножаем площадь дома на указанный тепловой поток;
• делим полученное число на показатель теплового потока одного элемента (секции) радиатора и округляем результат в большую сторону.

Характеристики радиаторов

Тип радиатора

Тип радиатора	Мощность секции	Коррозийное воздействие кислорода	Ограничения по Ph	Коррозийное воздействие блуждающих токов	Давление рабочее/ испытательное	Гарантийный срок службы (лет)
Чугунный	110	—	6.5 — 9.0	—	6−9 /12−15	10
Алюминиевый	175−199	—	7— 8	+	10−20 / 15−30	3−10
Трубчатый Стальной	85	+	6.5 — 9.0	+	6−12 / 9−18.27	1
Биметаллический	199	+	6.5 — 9.0	+	35 / 57	3−10

Правильно проведя расчет и монтаж из высококачественных комплектующих, вы обеспечите ваш дом надежной, эффективной и долговечной индивидуальной системой отопления.

Пример теплового расчёта

В качестве примера теплового расчёта в наличии есть обычный 1-этажный дом с четырьмя жилыми комнатами, кухня, санузел, “зимний сад” и подсобные помещения.

Фундамент из монолитной железобетонной плиты (20 см), наружные стены – бетон (25 см) со штукатуркой, крыша – перекрытия из деревянных балок, кровля – металлочерепица и минеральная вата (10 см)

Обозначим исходные параметры дома, необходимые для проведения расчетов.

Габариты здания:

• высота этажа – 3 м;
• малое окно фасадной и тыльной части здания 1470*1420 мм;
• большое окно фасада 2080*1420 мм;
• входные двери 2000*900 мм;
• двери тыльной части (выход на террасу) 2000*1400 (700 + 700) мм.

Общая ширина постройки 9.5 м2, длинна 16 м2. Отапливаться будут только жилые комнаты (4 шт.), санузел и кухня.

Для точного расчёта теплопотерь на стенах из площади внешних стен нужно вычесть площадь всех окон и дверей – это совсем другой тип материала со своим тепловым сопротивлением

Начинаем с расчёта площадей однородных материалов:

• площадь пола – 152 м2;
• площадь крыши – 180 м2 , учитывая высоту чердака 1.3 м и ширину прогона – 4 м;
• площадь окон – 3*1.47*1.42+2.08*1.42=9.22 м2;
• площадь дверей – 2*0.9+2*2*1.4=7.4 м2.

Площадь наружных стен будет равна 51*3-9.22-7.4=136.38 м2.

Переходим к расчёту теплопотерь на каждом материале:

• Qпол=S*∆T*k/d=152*20*0.2/1.7=357.65 Вт;
• Qкрыша=180*40*0.1/0.05=14400 Вт;
• Qокно=9.22*40*0.36/0.5=265.54 Вт;
• Qдвери=7.4*40*0.15/0.75=59.2 Вт;

А также Qстена эквивалентно 136.38*40*0.25/0.3=4546. Сумма всех теплопотерь будет составлять 19628.4 Вт.

В итоге подсчитаем мощность котла: Ркотла=Qпотерь*Sотаплив_комнат*К/100=19628.4*(10.4+10.4+13.5+27.9+14.1+7.4)*1.25/100=19628.4*83.7*1.25/100=20536.2=21 кВт.

Расчёт количества секций радиаторов произведём для одной из комнат. Для всех остальных вычисления аналогичны. Например, угловая комната (слева, нижний угол схемы) площадь 10.4 м2.

Значит, N=(100*к1*к2*к3*к4*к5*к6*к7)/C=(100*10.4*1.0*1.0*0.9*1.3*1.2*1.0*1.05)/180=8.5176=9.

Для этой комнаты необходимо 9 секций радиатора отопления с теплоотдачей 180 Вт.

Переходим к расчёту количества теплоносителя в системе – W=13.5*P=13.5*21=283.5 л. Значит, скорость теплоносителя будет составлять: V=(0.86*P*μ)/∆T=(0.86*21000*0.9)/20=812.7 л.

В результате полный оборот всего объёма теплоносителя в системе будет эквивалентен 2.87 раза в один час.

1. Расчет системы отопления частного дома: правила и примеры расчёта
2. Теплотехнический расчет здания: специфика и формулы выполнения вычислений + практические примеры

https://youtube.com/watch?v=xEsPtt2-YwE

Особенности расчета тепловых потерь

Теплопотери в зависимости от вида материала

Чаще всего теплота зависит от материала напольной, потолочной поверхности, стен, количества проемов, особенностей утепления. Рассчитать автономное отопление с учетом теплопотерь в частном доме можно на примере углового помещения площадью 18 м2 и 24,3 м3 объемом. Оно находится на 1-м этаже, имеет потолки 2,75 м, а также 2 наружные стены из бруса толщиной 18 см с обшивкой гипсокартоном и оклейкой обоями. В комнате 2 окна с параметрами 1,6х1,1 м. Пол из дерева, утепленный, с подполом.

Вычисление площади поверхностей:

• Наружная стена без окон – S1 = (6+3) х 2,7 — 2×1,1×1,6 = 20,78 м2.
• Окна – S2 = 2×1,1×1,6=3,52 м2.
• Пол – S3 = 6×3=18 м2.
• Потолок – S4 = 6×3= 18 м2.

Вычисление теплопотерь поверхностей, Q1:

• Наружной стены – S1 х 62 = 20,78×62 = 1289 Вт.
• Окон – S2 x 135 = 3×135 = 405 Вт.
• Потолка – Q4 = S4 x 27 = 18×27 = 486 Вт.

Вычисление общей теплопотери посредством суммирования данных. Q5=Q+ Q2+Q3+Q4=2810 Вт.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где— давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

— сумма длин участков главного циркуляционного кольца;

— естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где— расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 — Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

— естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

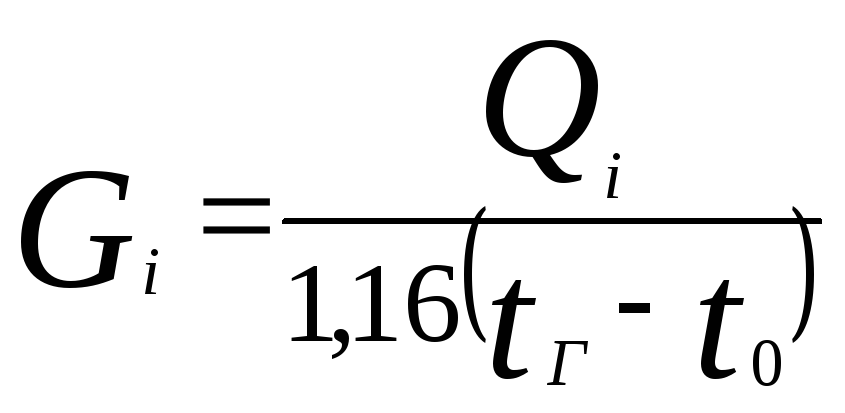

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г — t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где— сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 — Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 — Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

• блока окон «Вид радиатора»;
• десяти строк ввода данных;
• блока окон «Тип подключения»;
• четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах. В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах. Выберете качество остекления. Выберете площадь остекления (равна отношению площади окна к площади помещения), в %. Укажите степень утепления. Выберете климатическую зону – регион проживания. Укажите количество внешних углов и стен комнаты. Выберете вариант помещения, которое находится над комнатой. Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60 Выберете планируемый тип подключения

После этого появится следующая информация:

• Количество секций, в штуках.
• Тепловые потери помещения, в ваттах.
• Удельные теплопотери помещения, в Вт/м2.
• Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

• Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
• Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
• Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов

Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Пример №1

В жилом доме монтирован один общий прибор, а индивидуальные приборы в помещениях отсутствуют. При решении вопроса, как рассчитать отопление в квартире, заметим, что плата за отопление в жилом помещении осуществляется по формуле №3 Правил на основе показаний прибора учета на индивидуальное отопление, который установлен в квартире, или норматива потребления тепла, установленного для отопления в помещениях жилого типа. Все показания прибора учитываются в Гкал.

1. Объем тепла по данным общедомового прибора составил 250 Гкал.
2. Площадь дома общая, в которую включены все квартиры, а также помещения нежилого типа, составляет 7000 кв. метров.
3. Площадь квартиры – 75 кв. метров.
4. Тариф на теплоэнергию составляет 1400 руб. за 1 Гкал.

Расчет отопления по площади квартиры будет производиться при помощи использования такой схемы:

250 * 75 / 7000 * 1400 = 3750 рублей

Это был расчет первой составляющей квитанции, вторая составляющая будет высчитываться по формулам №10 и №14. По первой формуле вычисляется объем услуги, а по второй – размер платы в рублях. Чтобы выявить объем, нужно учесть площадь нежилых помещений и квартир. К примеру, размер площади составляет 6000 кв. метров.

Объем тепла будет произведен следующим вычислением:

250 * (1-6000 / 7000) * 75 / 6000 = 0,446428571 Гкал.

После этих расчетов можно посчитать плату за отопление:

3750 + 625 = 4375 руб.

Установка счетчика тепла в подвале многоквартирного дома

Формулы

Алгоритм расчета платы по нормативам за отопление такой: площадь квартиры умножается на норматив, после чего получается объем тепловой энергии, необходимый для достаточного обогрева жилплощади.

Правительством было признано обязательной установка общедомовых приборов учета тепла. И если его на доме нет, то оплата будет начисляться со штрафом и коэффициентом 1, 5.

Сумма за отопление в платежной квитанции обозначает количество потребленного тепла, она появляется, исходя из:

• показаний личного квартирного счетчика тепла;
• показаний общедомового счетчика, приходящихся на вашу долю;
• нормативов на отопление при отсутствии общедомового счетчика.

Варианты расчета оплаты

Методика расчета зависит от следующих факторов:

1. Отсутствие ОДПУ в доме.
2. Наличие в доме ОДПУ, но нет ИПУ.
3. Наличие ОДПУ и ИПУ во всех квартирах и нежилых помещениях МКД.
4. Установлен ОДПУ, а ИПУ имеется только в одной или нескольких квартирах.
5. Наличие не менее 50% помещений МКД распределителей.

Рассмотрим каждый вариант в отдельности по формулам расчета, в которых используются следующие значения:

• Sоб – общая площадь (S) всех помещений, расположенных в МКД.
• Si – общая S помещения, для которого производится расчет.
• Pi – размер платы за обогрев квартире.
• TT – тариф на теплоэнергию.
• Vin – объем тепла (V), потребленного в многоквартирном доме, определенный по показаниям ИПУ.
• Viодн – V теплоэнергии, предоставленный в МКД, оборудованный ОДПУ, кроме V тепла, потребленного в помещениях.
• Vд – V теплоэнергии по показаниям ОДПУ за расчетный период тепловой энергии.
• Nt — норматив потребления тепловой энергии.

Вариант 1. По нормативу без прибора учета

Значит, плата за отопление рассчитывается из:

• утвержденного норматива на отопление в вашем регионе;
• утвержденного тарифа на отопление для вашего поставщика тепла;
• площади вашей квартиры (кроме площадь балкона).

Формула выглядит так: Pi = Si x Nt x Tt

Если в МКД не установлен ОДПУ, хотя есть техническая возможность его установить, то при расчете оплаты используется повышающий коэффициент 1,5.

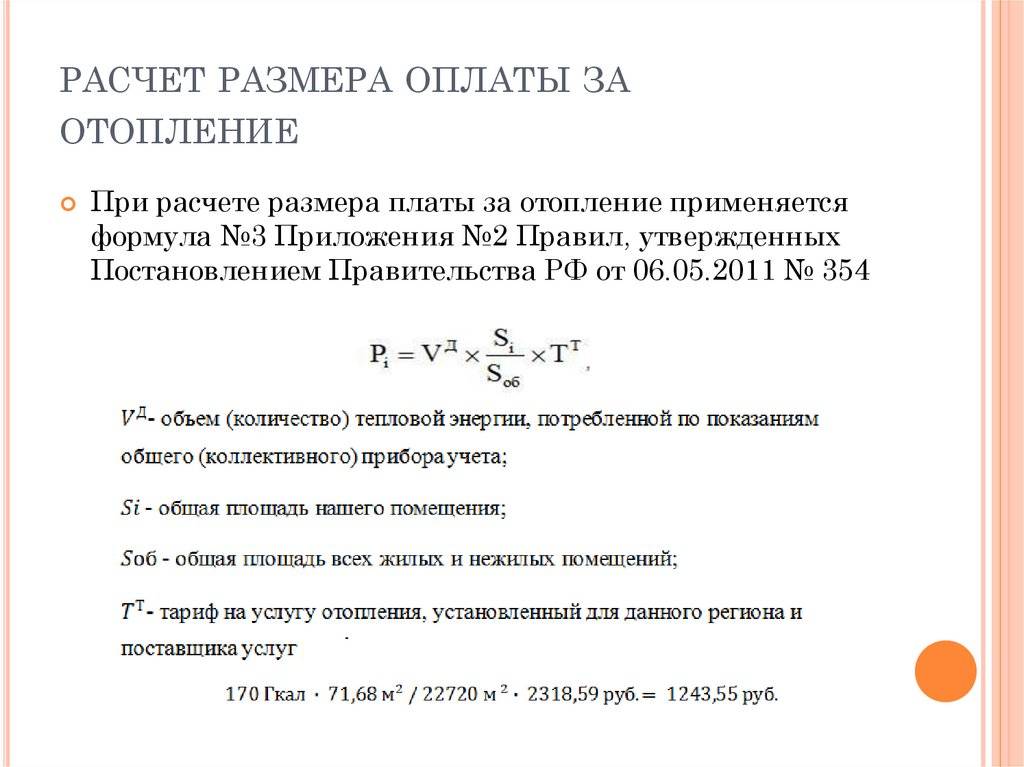

Вариант 2. ОДПУ имеется, но счетчики отопления в квартирах не установлены

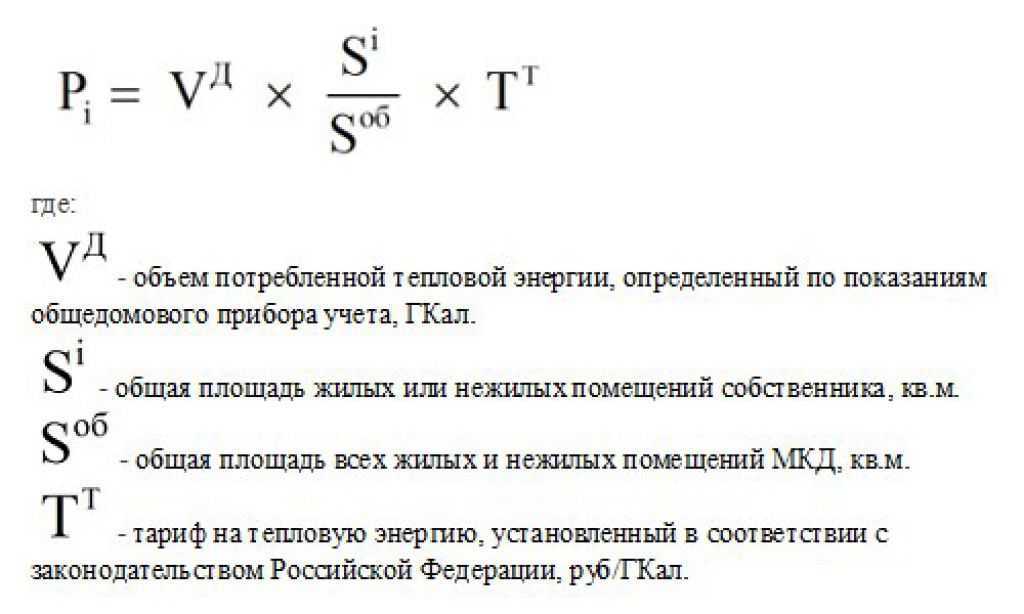

Формула расчета действует, если ни в одной из квартир нет ИПУ: Pi = Vд х Si / Sоб x Tт

То есть, берется общий V тепла, потребленного в МКД, определяется доля тепловой энергии, приходящейся на вашу квартиру. Получившееся количество тепла в Гкал умножается на тариф, действующий в вашем регионе.

Вариант 3. Установлен не только ОДПУ, но и ИПУ во всех квартирах и нежилых помещениях на 100%

Данный расчет производится:

• для квартиры в МКД, оборудованной ИПУ;
• при наличии общедомового прибора учета;
• в многоквартирном доме отсутствуют нежилые помещения;
• все помещения МКД имеют ИПУ на отопление;
• расчет платы за отопление проводится в отопительный период.

В данном случае в расчет принимается формула: Pi = (Vin+ Viодн x Si / Sоб) x TT

То есть, к количеству тепловой энергии по квартире прибавляется часть общедомового потребления тепла и умножается на действующий тариф.

На общедомовые нужды объем тепла рассчитывается так: Viодн = Vд — ∑iVin

Как рассчитывается плата за отопление по формуле:

• общая S квартиры (Si) – 45 м2;
• общая S всех жилых помещений (Sоб) – 6000 м2;
• V тепловой энергии по показаниям ИПУ (Vin) – 0,5 Гкал;
• V тепла по показаниям ОДПУ (Vд) – 140 Гкал;
• V тепловой энергии по показаниям индивидуальных счетчиков всех помещений в МКД (∑Vin) – 105 Гкал;
• тариф на тепловую энергию (Тт) – 1650 руб./ГкАл.

Размер оплаты за отопление по квартире производится так:

1. Рассчитывается объем тепла, предоставленного в жилой МКД, оборудованный ОДПУ, кроме объема тепловой энергии, потребленного во всех жилых и нежилых помещениях. Определяется по формуле: 140 Гкал – 105 Гкал = 35 Гкал.
2. Размер платы рассчитывается по формуле: (0, 5 Гкал + 35 Гкал х 45 м2/6000 м2) х 1650 руб. = 1258,13 руб.

Итого, плата за отопление в данной квартире будет составлять 1258,13 рублей.

Вариант 4. Стоит ОДПУ, ИПУ установлен только в одной или нескольких квартирах

Расчет ведется по следующей формуле: Pi = (Vi+Si х (Vд-∑Vi)/Sоб) x TT

Если квартира в таком МКД без счетчика, то действует такая формула: Vi = Si х ∑VИПУ/∑SiИПУ

Для расчета берется средний объем тепла на 1 кв. м в квартирах с ИПУ и умножается на площадь конкретной квартиры. К значению прибавляется доля тепла на общедомовые нужды, что пропорционально соотношению площади квартиры и суммы площадей всех помещений в доме.

То есть здесь такой же принцип, что и при расчете за отопление в МКД, где все квартиры имеют установленные ИПУ.

Автоматизированный гидравлический расчет системы отопления Excel

Чтобы было удобнее делать гидравлические расчеты, можно воспользоваться различными компьютерными программами, позволяющими выполнять точные вычисления. Одной из самых таких популярных программ считается Excel.

Кстати, если вы не знаете основ гидравлики, то сделать вам это будет трудно, даже в компьютерных программах. Это связано с тем, что в некоторых из них нет расшифровок формул и вычислений сопротивления в особо сложных цепочках.

Нюансы некоторых программ:

• OvertopCO и DanfossCO могут вести расчеты систем с естественной циркуляцией;
• HERZ C.O. 3.5 – работает по способу расчета удельных потерь давления;
• Potok – отлично справляется с расчетами по изменяющимся перепадам температур по стоякам.

Что касается работы в Excel, то использовать электронные таблицы очень удобно. Нужно просто знать поочередность действий и точные вычислительные формулы. Вначале выбирается нужная ячейка, в которую вводятся данные. Дальнейший расчет происходит путем автоматического применения формул.

Например, для того, чтобы посчитать диаметр труб, нам нужно знать:

• Разницу между горячим и холодным источником тепла для двухтрубной системы или расход жидкости для однотрубной;
• Скорость движения источника тепла и его потока;
• Плотность жидкости и параметры исследуемых участков (их длина в метрах и число находящихся там приборов).

Для расчета размеров труб внутри каждого участка как раз удобно пользоваться экселевскими таблицами.
