Как рассчитать нагрузку на монолитную плиту перекрытия

Когда без устройства монолитного перекрытия не обойтись

Самым надежным вариантом перекрытия между этажами считается монолитное, выполняемое из бетона и арматуры. Существуют несколько случаев, при которых монолитное перекрытие при строительстве дома должно использоваться в обязательном порядке. Не секрет, что данный способ надежен на 100%, но при этом он еще и очень дорогой. В каких же ситуациях можно сэкономить и использовать менее дорогостоящий метод, а в каких – нельзя никак:

— К примеру, нет возможности доставки и монтажа сборных железобетонных плит, а также, если вы отказались от других вариантов;

— Особая конфигурация дома и стен в нем, при которой нельзя уложить необходимое количество перекрывающих плит, здесь требуется создание большого количества монолитных участков. Реализация проекта с монолитным перекрытием все-таки возможна, но потребуются дополнительные траты на подъемный кран и опалубку.

Монолитное перекрытие сложной формы

— Отрицательные условия могут стать причиной выбора только монолита, так как он прочен и практически в любых условияъ. К примеру, он спокойно выдерживает повышенную влажность, большие нагрузки, невозможность обеспечить нормальную гидроизоляцию. Смотрите стоимость плиты фундамента . Сейчас плиты перекрытия могут быть предварительно напряженными, стальные тросы применяются для армирования конструкции. Из-за большой прочности сечение практически не растягивается или имеет невысокие значения растяжения. Однако, такие плиты быстрее становиться хрупкими и поддаются коррозии.

— Если перекрытие совмещено с монолитным поясом – при идентичной цене пояса и сборного перекрытия, а также монолита, логичнее выбрать именно последний вариант. Проблемой могут стать трудоемкие грунтовые условия – высокая сейсмическая активность, просадочность и др.

Расчет монолитного перекрытия: обратиться за помощью или одолеть самому?

Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:

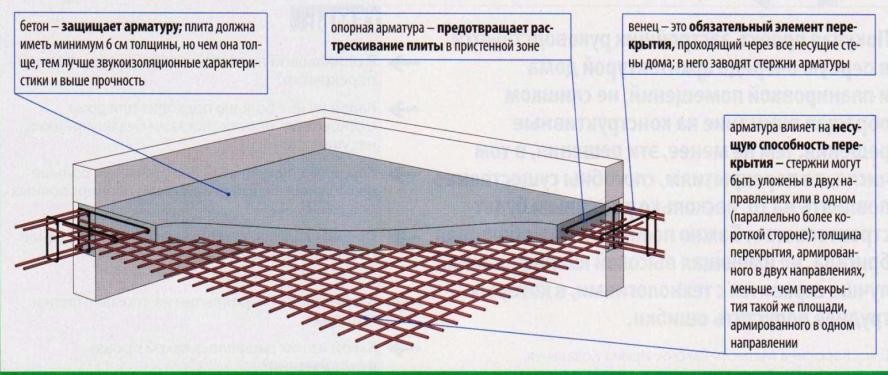

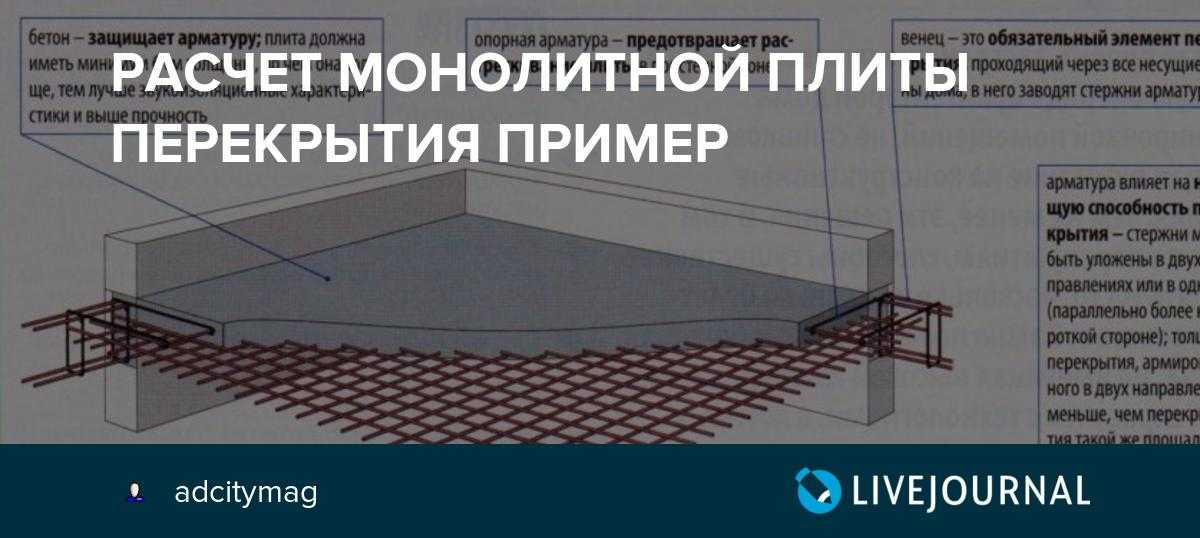

Схема монолитного армированного перекрытия: назначение элементов конструкции.

1. Монолитное перекрытие имеет требуемую несущую способность.
2. Количество и сортамент арматуры, толщина и марка , которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
3. Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
4. В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.

Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и ? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.

Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.

Ребристые монолитные плиты являются системой перекрестных балок – основных и второстепенных, – которые соединяются монолитно между собой и поверху объединяющей их плитой.

Рекомендации по выбору

При выборе материала для пролетов следует ориентироваться на такие свойства, как высокая огнестойкость, звукоизоляция, теплозащита, пароизоляция, гидроизоляция. Конструкционное исполнение перекрытия должно максимально соответствовать конструкции здания, его фундамента и стен. Например, для каркаса стен на столбчатом основании вес сплошного железобетона будет слишком велик, а пустотелые покрытия в сплошном доме не обеспечат строение должным уровнем безопасности.

Следует принять во внимание, что прочность железобетона как композитного материала зависит от ряда факторов. Поэтому при монтаже конструкции нужен точный расчет всех растянутых и сжатых зон, которые вносятся в чертеж. Это делается для того, чтобы при сооружении плиты между этажами арматура в балках была вставлена именно в растянутых зонах

Только таким пролетом обеспечится достаточная надежность здания

Это делается для того, чтобы при сооружении плиты между этажами арматура в балках была вставлена именно в растянутых зонах. Только таким пролетом обеспечится достаточная надежность здания.

Виды и преимущества перекрытий

Важно, чтобы плита перекрытия была изготовлена с соблюдением времени на затвердение и температурного режима в заводских условиях. В этом случае она будет соответствовать ГОСТу

Сегодня производители выпускают плиты перекрытий не только пустотные, но и полнотелые. По этой причине так важно произвести расчет нагрузки или использовать пример.

Плиты полнотелые имеют большую стоимость и массу. Их применяют только для возведения наиболее важных объектов. Для домов будет достаточно пустотелых плит. Среди их достоинств можно выделить небольшую стоимость и легкий вес вместе с повышенным уровнем надежности. В результате получается несущая плита. При этом она может быть многопустотной. При этом расчет количества пустот будет таким, чтобы несущая способность не была нарушена.

Примечание

Обратите внимание! У пустот есть полезная функция. Они необходимы для обеспечения тепло- и звукоизоляции постройки

Расчет должен учитывать основные параметры плит. Например, размеры плит колеблются по длине от 1,18 — до 9,7 м. при этом ее ширина может составить от 0,99 до 3,5 м. Как правило, и в многоэтажном, и в частном строительстве домов применяют плиты длиной 6 метров и шириной от 1,2 до 1,5 м. Для их монтажа потребуется кран мощностью от 3-х до 5 тонн.

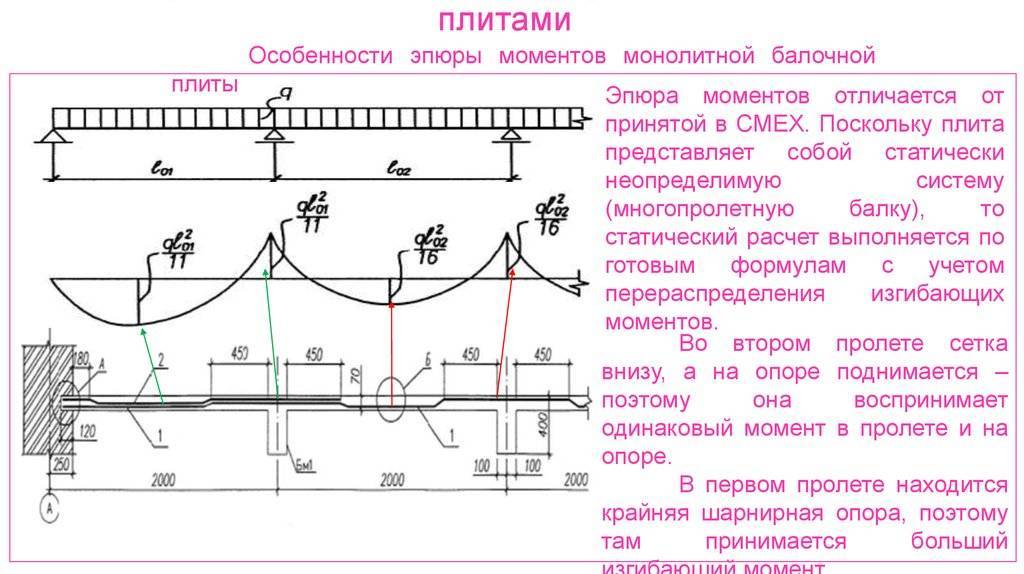

Ребристые монолитные перекрытия

Плиты перекрытия в данной конструкции опираются на главные и второстепенные балки.

Монолитные ребристые конструкции, у которых есть балочные плиты, состоят из главных балок, второстепенных балок и плиты, которая объединяется с балками в монолитное одно целое. Основные балки имеют упор на колонны и могут располагаться в поперечном или же продольном направлении. Принимается пролет основных балок в границах от 6 до 8 м. Высота главных балок принимается равной 1/8-1/15 величины, которой обладает пролет, а ширина – ½ значения высоты. У второстепенных балок монолитной конструкции пролет равен 5-7 м, и устанавливается шаг второстепенных балок от 1,5 до 3 м. От назначения монолитного перекрытия зависит значение толщины плиты, но оно должно быть не менее 60 мм. Если предусматриваются значительные нагрузки, то толщину плиты можно увеличить до 120 мм.

Плиты перекрытия работают в коротком направлении, опираясь при этом на главные и второстепенные балки. Во время сооружения ребристое монолитное перекрытие требует немалых затрат материала и рабочей силы, по этой причине зачастую их заменяют .

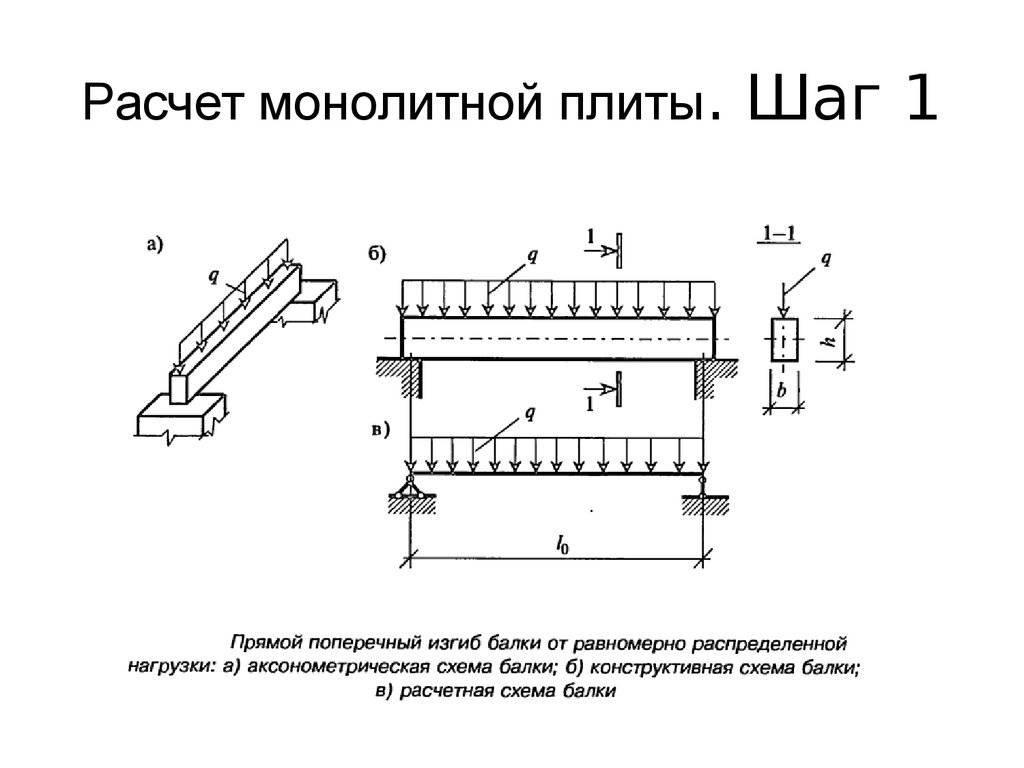

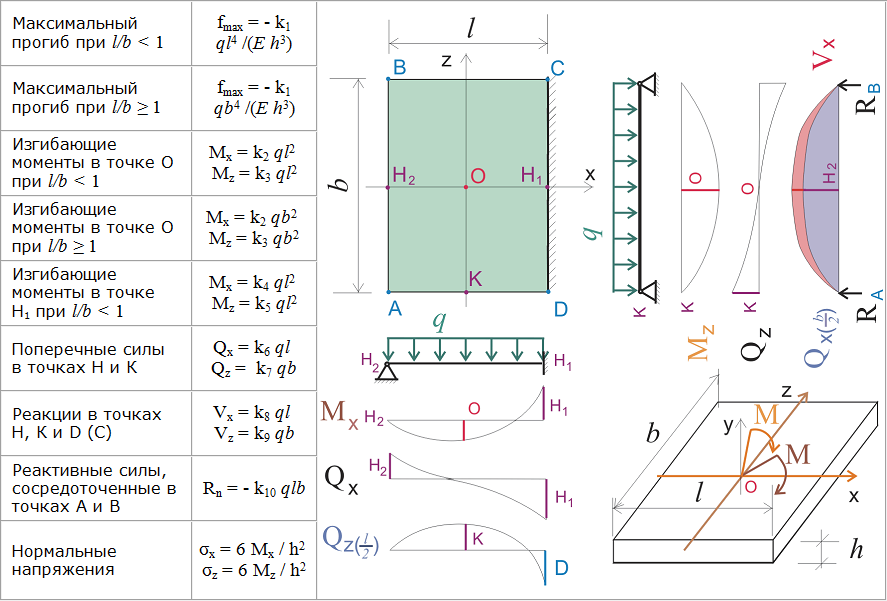

Пример расчета монолитной железобетонной плиты перекрытия

Обратите внимание, расчет будет проводиться на примере железобетонной бесконсольной плиты, которая находится на опорах шарнирного типа и подвергается равномерно распределительной нагрузке

Этап 7: Подбор сечения арматуры

Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» расчетное сопротивление растягивающим усилиям в отношении арматуры класса А400 составляет R_s=3600 кгс/см² (355 МПа). Согласно тому же СНиПу, расчетное сопротивление сжимающим нагрузкам для бетона класса B20 имеет значение R_b=117кгс/см² (11.5 МПа). Другие необходимые для расчета параметры и нагрузки в отношении плиты, нами были определены ранее.

Используя формулу (6.6) определим значение коэффициента а_m: а_m=1800/(1·0.08²·1170000)=0.24038

Согласно таблице 1 полученное в результате расчетов значение является ниже предельного (0.24038 < 0.39), из этого исходит, что такие обстоятельства не требуют наличия арматуры в сжатой зоне. Получается, что по формуле (6.8) необходимая площадь сечения арматуры: A_s=117·100·8(1-√‾(1-2·0.24038))/3600=7.265 см².

Примечание: с целью упрощения вычисления, значения поперечного сечения были представлены в сантиметрах, а величины расчетных сопротивлений в кг/см².

Получается, что для армирования одного погонного метра понадобится 5 стержней Ø14 мм и с ячейкой 200 мм. Совместно с этим площадь сечения арматуры будет равняться 7.69 см². Тут же стоит отметить, что для повышения продуктивности подбора арматуры можно использовать таблицу 2:

Диаметр, мм	Площадь поперечного сечения, см², при числе стержней
1	2	3	4	5	6	7	8	9	Масса 1 пог. м, кг
Проволочная и стержневая арматура
3	0.071	0,14	0,21	0,28	0,35	0,42	0,49	0,57	0,64	0,052
4	0,126	0,25	0,38	0,5	0,63	0,76	0,88	1,01	1,13	0,092
5	0,196	0,39	0,59	0,79	0,98	1,18	1,37	1,57	1,77	0,144
6	0,283	0,57	0,85	1,13	1,42	1,7	1,98	2,26	2,55	0,222
7	0,385	0,77	1,15	1,54	1,92	2,31	2,69	3,08	3,46	0,302
8	0,503	1,01	1,51	2,01	2,51	3,02	3,52	4,02	4,53	0,395
9	0,636	1,27	1,91	2,54	3,18	3,82	4,45	5,09	5,72	0,499
10	0,785	1,57	2,36	3,14	3,93	4,74	5,5	9,28	7,07	0,617
12	1,313	2,26	3,39	4,52	5,65	6,79	7,92	9,05	10,18	0,888
14	1,539	3,08	4,62	6,16	7,69	9,23	10,77	12,31	13,85	1,208
16	2,011	4,02	6,03	8,04	10,05	12,06	14,07	16,08	18,1	1,578
18	2,545	5,09	7,63	10,18	12,72	15,27	17,81	20,36	22,90	1,998
20	3,142	6,28	9,41	12,56	15,71	18,85	21,99	25,14	28,28	2,466
22	3,801	7,6	11,4	15,2	19,0	22,81	26,61	30,41	34,21	2,984
25	4,909	9,82	14,73	19,63	24,54	29,45	34,36	39,27	44,13	3,853
28	6,158	12,32	18,47	24,63	30,79	36,95	43,1	49,26	55,42	4,834
32	8,042	16,08	24,13	32,17	40,21	48,25	56,3	64,34	72,38	6,313
36	10,18	20,36	30,54	40,72	50,9	61,08	71,26	81,44	91,62	7,99
40	12,56	25,12	37,68	50,24	62,8	75,36	87,92	100,48	113,04	9,87
45	15,904	31,81	47,71	63,62	79,52	95,42	111,33	127,23	143,13	12,49
50	19,635	39,27	58,91	78,54	98,18	117,81	137,45	157,08	176,72	15,41
55	23,76	47,52	71,28	95,04	118,8	142,56	166,32	190,08	213,84	18,65
60	28,27	56,54	84,81	113,08	141,35	169,62	197,89	226,16	254,43	22,19
70	38,48	76,96	115,44	153,92	192,4	230,88	269,36	307,84	346,32	30,32
80	50,27	100,55	150,81	201,08	251,35	301,62	351,9	402,15	452,43	39,46
Семипроволочные канаты класса К-7
4,5	0,127	0,25	0,38	0,51	0,64	0,76	0,89	1,01	1,14	0,102
6	0,226	0,45	0,68	0,9	1,13	1,36	1,58	1,81	2,03	0,181
7,5	0,354	0,71	1,06	1,41	1,77	2,12	2,48	2,83	3,18	0,283
9	0,509	1,02	1,53	2,04	2,54	3,05	3,56	4,07	4,58	0,407
12	0,908	1,82	2,72	3,63	4,54	5,45	6,35	7,26	8,17	0,724
15	1,415	2,83	4,24	5,66	7,07	8,49	9,9	11,32	12,73	1,132

Используя формулу (6.5) даем оценку прочности бетона: у=3600·7.69 / (117·100) = 2.366 см

ξ=2.366/8=0.29575 — полученное значение ниже граничного 0.531 и согласно формуле (6.1), а также таблице 1, ниже рекомендуемого 0.531/1.5=0.354 что удовлетворяет необходимые требования.

• 117·100·2.366(8 — 0.5·2.366)=188709 кгс·м > М=180000 кгс·м, по формуле (6.3);
• 3600·7.69(8 — 0.5·2.366)=188721 кгс·м > М=180000 кгс·м, по формуле (6.4).

Выходит, что все соответствует нужным требованиям.

При увеличении класса бетона до В25, снижается количество требуемой арматуры, поскольку для В25 R_b=148 кгс/см² (14.5 МПа).

• a_m=1800/(1·0.08²·1480000)=0.19003;
• A_s=148·100·10(1-√‾(1-2·0.19))/3600=6.99 см².

Из этого исходит, что для армирования 1 погонного метра плиты перекрытия понадобится всего 5 стержней диаметром 14 мм с шагом 200 мм (допускается продолджение подбора сечения). Также стоит заметить, что с целью удовлетворения требованиям по максимально допустимому прогибу, высота плиты завышается до 130-140 мм, при этом сечение арматуры составляет 4-5 стержней Ø16 мм.

Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 “Железобетонные и бетонные конструкции. Основные положения”, а также в своде правил СП 52-1001-2003 “Железобетонные и бетонные конструкции без предварительного напряжения арматуры”.

Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть – подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

Как выполняется заливка плиты на несущие стены дома?

Для этих целей используется бетонная смесь, которую готовят путем смешивания следующих компонентов:

• Очищенный песок;
• Щебень или гравий (фракция 3 см);
• Цемент «Портланд» марки М400.

Компоненты смешивают и заливают водой, затем тщательно перемешивают, чтобы получить бетон сметанообразной консистенции. Обычно смесь готовят в бетономешалке. Это оборудование позволяет равномерно и максимально эффективно смешать все компоненты раствора. Если планируется заливка большого количества плит, целесообразно приобрести готовый бетон. Доставка материала к месту проведения строительных работ осуществляется на специальном автомобиле (миксере).

Алгоритм бетонирования:

1. Подача раствора в подготовленную опалубку.
2. Равномерная заливка смеси и ее распределение по всей площади плиты.
3. Утрамбовка бетонной смеси, которая проводится при помощи механического вибратора.

После проведения всех необходимых мероприятий выполняется выравнивание поверхности. В течение месяца бетон необходимо дополнительно увлажнять, а его поверхность специально накрывают пленкой. Это нужно для предупреждения появления на поверхности трещин. При необходимости проводится утепление монолитного перекрытия с использованием соответствующих стройматериалов.

Сборное плитное перекрытие

В мало­этажном домостроении применяют готовые плиты перекрытий в основном трёх типов: ПК (с круглыми пустотами), ПБ (многопустотные безопалубочного формования) и ПНО (плиты настила облегчённые). Плиты ПК и ПБ выпускают толщиной 220 мм, при этом вторые отличаются более точной геометрией и лучшим качеством поверхности (их подвергают черновой шлифовке). Плиты ПНО, толщиной 160 мм, считаются оптимальными для частного строительства, так как меньше нагружают стены и фундамент, упрощают утепление кромочной зоны перекрытия и при этом по прочности (несущей способности) лишь незначительно уступают плитам типов ПК и ПБ. Заводы предлагают изделия десятков типоразмеров, хотя наиболее распространены плиты шириной 100, 120, 150 см, длина которых варьируется от 2,4 до 9 м с шагом 10 см (но это не значит, что пролёт величиной 9 м можно перекрыть без дополнительных опор).

Ширина опорной площадки для плит в стенах из кирпича должна составлять не менее 100 мм. При монтаже плиты укладывают на слой раствора. Если на пустотах отсутствуют заводские заглушки, следует заделать отверстия по торцам плит.

Армирование плиты перекрытия: основные преимущества

Современная методика, которая открывает новые возможности в строительстве, обладает важными преимуществами.

1. Отсутствует необходимость в поиске тяжелой техники, а точнее – кранов.
2. Присутствует возможность для успешного возведения конструкции любой формы.
3. Перекрытие может порадовать высоким уровнем прочности, стойкостью к любым внешним факторам.
4. Для армированной плиты в качестве опор могут использоваться дополнительные конструкции, например, стены и колонны.
5. Можно проводить армирование монолитной плиты для зданий, где влажность достигает 60%. Если же на внутренних стенах присутствует пароизоляция, влажность в помещении может составлять 75%.
6. Гарантируется оптимальный уровень звуковой изоляции.

Причины выбора монолитной конструкции

Для определения нагрузки на основание здания требуется знать вес всех компонентов фундамента. Применяется специальная таблица (ниже), облегчающая расчет объема требуемых материалов.

Предпочтение монолитной фундаментной конструкции оправдано совокупностью сразу нескольких факторов окружающей среды. Данный тип фундамента обладает массой преимуществ:

• простота изготовления;
• небольшая стоимость материалов;
• универсальность применения (все типы грунта);
• отличная теплоизоляция;
• высокая устойчивость к заморозкам.

Для расчета толщины перекрытия основания здания требуется опыт и багаж определенных знаний. Специалист, к примеру, справится с этой задачей гораздо эффективнее и быстрее любителя. Но при желании освоения темы строитель может самостоятельно определить вес будущей постройки и нагрузку на все перекрытия.

Виды по технологии устройства

Процесс приготовления смеси упрощают, если приобретают бетономешалку, а в крупном строительстве — бетонный узел. Имеет значение технологичность опалубки.

Системы оболочек делят по критериям:

• Область использования. Выбирают щиты для колонн, перекрытий, вертикальных ограждений, туннельные, односторонние.
• Особенность конструкции и установки. Бывают балочные, на основе рам, стационарные, передвигаемые, переставные, подъемные.
• Размер. Выбирают мелкоштучную и крупноблочную.

Материалом служит алюминий, металл, пластик, дерево. Для несъемной опалубки используют пластины утеплителя, например, пенополистирола. В них вставляют литые перемычки из металла, чтобы стенки не разъезжались при подаче бетона. Такие оболочки остаются после твердения и набора прочности и не снимаются после этого.

Монолитное балочное перекрытие

Элементы каркаса для такого типа бетонной мембраны делают заранее, выполняют по типу квадратных или прямоугольных пустот. Элементы ставят в требуемое положение на проектной отметке с промежутками между торцами. В зазорах фиксируют арматурные стержни и бетонируют полученное пространство. Получают конструкцию монолитных балок с определенным шагом, при этом каркасные элементы играют роль дополнительных опалубочных элементов и настила.

Главные прогоны ставят поперек строения, при этом основные ригели всегда короче дополнительных балок. Продольная жесткость постройки получается за счет осевых стен из железобетона. Поперечную прочность обеспечивают вертикальные диафрагменные связи (стены на торце или несущие конструкции лестничных клеток). В таком случае расчет монолитного перекрытия выполняют только с учетом вертикальных усилий.

Безбалочное

Такую технологию применяют, если здание имеет каркасный тип с несущими колоннами, расположенными в виде сетки с шагом 6х6 или 5х5 метров. Монолитные участки опираются на ригели, расположенные на консолях колонн, или противоположные стены.

Виды безбалочных покрытий:

• кессонные мембраны ставят в административных и общественных помещениях, в частном строительстве домов такие типы не применяют;
• цельные в виде пространственных конструкций из жб сооружают по площади строения.

Низ щитов опалубки поддерживают телескопическими стойками, которые являются инвентарными элементами, а доски и фанерные элементы обрабатывают пропиткой против впитывания влаги. Стыки арматурных сеток или каркасов сваривают или связывают проволокой. Бетонную смесь уплотняют вибратором для выгонки воздушных пузырей.

Имеющие несъемную опалубку

Технология предполагает использование неорганических и органических материалов. Несъемные оболочки снижают затраты труда, обладают рядом положительных преимуществ. Ограждающие щиты не снимаются после получения прочного перекрытия, а продолжают утеплять и изолировать горизонтальные перегородки от воздействия вредных компонентов.

Система монолитной оболочки отличается множеством вариантов исполнения в зависимости от цели и назначения. Применяют пенопласт, пенополистирол, щепоцементные плиты.

По профилированному листу

Выбирают несущие виды профнастила с удовлетворительными для этого характеристиками (Н114, 75, 60, 57). Изгиб листа имеет дополнительные ребра жесткости, чтобы материал выдерживал бетонную массу. Жесткость профнастила обеспечивает хорошую прочность поддерживающей поверхности. Вес бетона и арматурного каркаса равномерно передается на стены, перемычки и балки.

Ребра жесткости выступают дополнительными элементами армирования и позволяют снизить толщину плиты по сравнению со съемными типами опалубки. Если колонны металлические, крепление профнастила проходит в краткие сроки, и можно заливать сразу большие промежутки, в зависимости от расчетного пролета плиты. Снаружи опалубка из профилированного листа имеет эстетичный вид для помещений складов, цехов, поэтому не нужна дополнительная отделка горизонтальной поверхности.

Правильный порядок работ

Вначале собирают нижнюю сетку. Для этого на рабочем поле выкладывают продольную и поперечную арматуру перпендикулярно друг к другу, соблюдая проектный шаг между элементами.После фиксации деталей в местах пересечения крепят вертикальные прутки. Затем монтируют верхний пояс армокаркаса.

По окончании сборки проверяют соответствие размеров проектным значениям.

Фиксация стержней может проводится двумя способами:

1. С помощью вязальной проволоки и специального крючка или реверсивного устройства.
2. Методом электросварки.

Последний вариант позволяет значительно сократить время работы, но остается риск перегрева металла, в результате чего снизится прочность всей силовой конструкции. Поэтому эксперты рекомендуют вязать арматуру ручным или полуавтоматическим способом.

Готовый каркас укладывают на рабочее поле на подпорки, соблюдая технологическое расстояние между дном конструкции и стенками опалубки.
