Индивидуальный расчет уклона
Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:
V√H/D ≥ K, где:
- К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
- V – скорость прохождения сточных вод;
- H – наполняемость трубы (высота потока);
- D – сечение (диаметр) трубы.
Уклон канализационных труб можно рассчитать самостоятельно
Пояснения:
- коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
- показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
- соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.
Внутренние и внешние канализационные системы
Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.
Внутренние системы
При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:
- поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
- в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
- на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
- на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.
Внешние (наружные) системы
Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.
Поэтому следует обратить внимание на следующие моменты:
- прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
- при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
- заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
- после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.
Ливневая канализация
Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.
Прокладка ливневой канализации
При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:
- для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
- при 200 мм сечении – 0,005 до 0,007.
На частных подворьях можно обойтись и открытыми ливневыми водоотводами.
Но и при такой системе отведения воды уклон должен присутствовать:
- для водоотводных канав – 0,003;
- для лотков из бетона (полукруглых или прямоугольных) – 0,005.
Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?
Схема устройства ливневой канализации для частного дома
Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.
Выражение – чем больше уклон – тем лучше и быстрее сток – ошибка, которую не следует допускать, во избежание последующего демонтажа совершенно новой канализации.
Сроки и цена проектирования систем водоснабжения и канализации
Стоимость разработки проектной или рабочей документации объекта рассчитывается индивидуально, цена проектирования зависит от следующих факторов:
- площадь проектируемого объекта;
- функциональное назначение объекта;
- необходимость выезда специалиста для обследования объекта;
- расположения проектируемого объекта (влияет при необходимости выполнения обследования объекта).
Расчет стоимости проектирования
Для расчета сроков и стоимости проектирования системы водоснабжения Вашего объекта, направьте запрос на электронную почту или по форме на сайте, наши специалисты в сжатые сроки подготовят коммерческое предложение.
Предназначение и специфика устройства ливневки
Ливневой канализацией называют комплекс устройств и каналов, осуществляющий сбор, фильтрацию и отвод атмосферной влаги в фильтрационные поля, специальные водоемы, резервуары. Задача ее состоит в устранении излишков влаги, создающих дискомфорт, разрушающих конструкции и сокращающих жизненный цикл растений.
Ливневка представляет собой линейную сеть, включающую такие стандартные элементы, как:
- дождеприемники, представленные воронками, поддонами, линейными лотками, осуществляющими сбор воды;
- желоба, трубы, лотки, транспортирующие воду к пескоуловителям – устройствам фильтрации, и дальше к коллекторам, кюветам, водоемам, к полям разгрузки;
- смотровые колодцы, требующиеся для контроля ливневой системы;
фильтры, пескоуловители, удерживающие частицы грунта, растительные волокна и мусор, защищающие сеть от загрязнения.
Ливневка представляет собой комплекс каналов и устройств, выполняющих сбор излишков атмосферной влаги, их фильтрацию и отвод сначала в коллекторный колодец, затем к местам разгрузки
Варианты дождеприемников для устройства ливневки: слева придверный поддон, в середине принимающая воду из водостока воронка, справа желоб с пескоулавливателем
Все элементы объединяются в целостную систему, работающую по линейной или точечной технологии. Если каналы ливневой канализации прокладываются в грунте, для их сооружения используют трубы. В поверхностных канавах устанавливают желоба и лотки из пластика, асбеста или бетона.
Классификация по способу сбора стоков
В зависимости от принципа сбора, согласно которому выполняется устройство ливневой канализации, все существующие ливневки делятся на два типа.
Точечные системы, в состав которых входят дождеприемники, устанавливаемые под желобами внутренних и наружных водостоков. Каждое принимающее атмосферную воду устройство соединяется с общей магистралью. Согласно техническим условиям дождеприемники оборудуются специальными решетками и пескоуловителями, предотвращающими проникновение внутрь системы взвешенных частичек почвы, растительных остатков, мусора.
Точечный тип ливневки: дождеприемник устанавливается под водостоком, принимающая воду воронка оборудуется сеткой для фильтрации и внутренней корзиной для сбора сора
Линейный тип ливневки, являющийся сетью каналов, проложенных под землей или в незначительно заглубленных траншеях. Собирающие и перемещающие воду лотки, проложенные открытым способом, также оборудуются пескоуловителями и оснащаются решетками. Только решетки устанавливаются вдоль всей линии. В отличие от точечной схемы линейная канализация собирает воду не только с кровельных водостоков, но и с дорожек, с площадок, покрытых бетоном, вымощенных тротуарным кирпичом. Этот тип канализации «охватывает» и обрабатывает больше объектов.
Линейная схема ливневки может охватывать большую территорию, отводить стоки не только с кровли, но и с благоустроенных площадок, с тротуаров, и с тех сторон дома, где из-за специфики скатной конструкции нет водостоков
Ориентируясь на конструктивные отличия и степень охвата территории, выбирается тип системы. Однако это не основополагающие критерии выбора. В основном ливневая канализация на даче устраивается согласно имеющемуся в конкретной области опыту организации и эксплуатации ливневых канализаций. Отталкиваясь от него, определяют и тип прокладки каналов, и глубину их заложения.
Угол уклона трубы
Диаметр канализационных труб как внутри дома, так и снаружи определяет, под каким углом необходимо делать уклон при их прокладке.
Когда проектируется канализационная система для большого числа пользователей или для большого объекта, для обеспечения уклона используют естественный рельеф участка, это позволяет снизить объём работ, финансовые затраты. При этом, расчет уклона необходимо проводить как можно точнее.
Для канализаций частных домов и коттеджей, где длина трубопровода будет небольшой, а значит не потребуются большие объемы монтажных работ, для определения уклона допускается воспользоваться таблицами, в которых указаны значения уклона в зависимости от диаметра труб.
Например, уклон трубы диаметром 110 мм должен составлять 20 мм на погонный метр, а для трубы диаметром 200 – 7 мм на метр. Как видно, уклоне меньшее, если диаметр трубы большой, и наоборот.
При определении уклона для трубопровода внутренней канализации за начальную отметку не должен браться пол помещения, т. к. нет гарантий, что он ровный. Поэтому, лучше всего использовать уровнемер – пузырьковый или лазерный.
Формулы для гидравлического расчета ливневых сетей
Для того чтобы выполнить расчет диаметра трубы ливневой канализации, следует определить средний расход дождевых вод, который зависит от климатических условий в конкретной местности.
Предельный расход (интенсивность) дождевых вод рассчитывается по формуле:
Qr = q20·Ψ·F
где:
q20 – расчетная интенсивность дождя в течение 20 минут;
Ψ –коэффициент поглощения влаги определенным типом покрытия (кровля – 1,0; асфальт – 0,95; бетон – 0,85; щебень – 0,4);
F–площадь поверхности(в гектарах), на которой планируется осуществлять водоотвод.
Карта интенсивности дождя для определения коэффициента q20
Для гидравлического расчета сети дождевой канализации необходимо сделать поправку на коэффициент заполнения свободного трубопровода при возникновении напорного режима (β). Таким образом, расход дождевых вод рассчитывается как
Q = Qr·β
Коэффициент β определяется по таблице:
| Показатель продолжительности дождя n | 0,7 | 0,6 | 0,5 | 0,4 |
| Значение коэффициента β | 0,65 | 0,7 | 0,75 | 0,8 |
В свою очередь параметрn зависит от географического расположения объекта:
| Район | Значение параметра n |
| Побережье Баренцева и Белого морей | 0,4 |
| Север Европейской части РФ | 0,48 |
| Центр и запад Европейской части РФ | 0,59 |
| Западный склон Урала | 0,59 |
| Низовье Дона и Волги | 0,57 |
| Нижнее Поволжье | 0,66 |
| Средняя Сибирь | 0,47 |
| Восточная Сибирь | 0,52 |
| Западная Сибирь | 0,58 |
| Алтай | 0,48 |
| Побережье Охотского моря | 0,31 |
Если уклон местности составляет 1-3 см на 1 м, тогда коэффициент βнеобходимо увеличить на 15%. При большем уклоне данный параметр принимается равным 1.
Оформление акта испытаний систем внутренней канализации и водостоков
После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.
Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

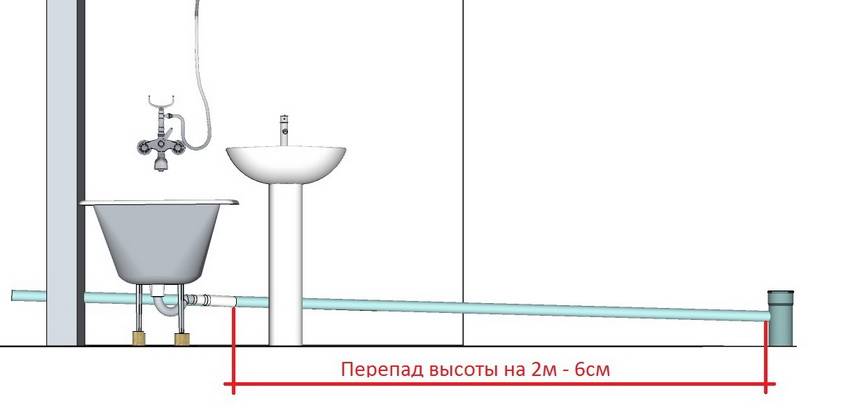

Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров
Данные, которые заносятся в документ:
- название системы, которая будет проверяться;
- название объекта строительства;
- наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
- информация из проектной документации (номера чертежей);
- перечень открытых прибором на время испытаний и продолжительность проверки;
- данные о наличии или отсутствии дефектов;
- подписи проверяющей комиссии.
Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов
В любом случае важно придерживаться нормативных требований и соблюдать технологию
Статья по теме:
Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.
Гидравлический расчет канализационных сетей в частном доме: популярный материал
Как провести гидравлический расчет канализации
Для правильного расчета канализационной системы необходимо учитывать множество факторов: количество жильцов, тип и количество сантехнических приборов, длину и диаметр труб, уклон труб и многое другое. В статье рассказывается о том, как учесть все эти факторы и провести точный гидравлический расчет канализации.
Выбор материала для канализационных труб
Канализационные трубы могут быть изготовлены из разных материалов: от пластмассы до металла. В статье рассматриваются основные типы материалов и их особенности, а также преимущества и недостатки каждого из них. Поможет выбрать оптимальный вариант для частного дома.
Проблемы, возникающие при неправильной канализации
Неправильный подход к гидравлическому расчету или выбору материала для труб может привести к серьезным проблемам: засоры, запахи, течи и даже аварийные ситуации. В статье рассказывается о том, какие проблемы могут возникнуть и как их предотвратить.
Требования и нормы для канализации в частном доме
Канализационная система должна соответствовать определенным нормам и правилам для того, чтобы не создавать проблем жильцам или соседям. В статье рассматриваются основные требования для канализации в частном доме, а также правила установки и эксплуатации системы.
Составляющие ливневки и их виды
Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:
Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.
Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см
На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники
Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков
Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков
Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.
Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.
Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.
Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.
Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.
Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.
Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.
Проектирование местоположения канализационной системы
На данном этапе производятся следующие манипуляции:
- На схеме построенного дома отмечают расположение сантехнических и бытовых приборов – умывальников, ванн, стиральных и посудомоечных машин.
- Все точки слива стоков на графическом изображении соединяют линиями труб с указанием их реальной длины и внутреннего диаметра.
- На схеме участка планируют расположение наружной канализационной сети. При этом дворовые коммуникации для отведения стоков, впадающие в коллектор или септик, должны идти до конечной своей точки по наименьшему расстоянию, без крутых и резких поворотов.
- Согласно требованиям СНиП 2.07.01-89 прокладываемая канализация должна быть расположена по горизонтали (в свету) не менее чем в 1,5 м от бытового водопровода, газовой подземной трубы; в 0,5 м от линий связи и силовых кабелей.
Проектирование местоположения канализационной системы
На данном этапе производятся следующие манипуляции:
- На схеме построенного дома отмечают расположение сантехнических и бытовых приборов – умывальников, ванн, стиральных и посудомоечных машин.
- Все точки слива стоков на графическом изображении соединяют линиями труб с указанием их реальной длины и внутреннего диаметра.
- На схеме участка планируют расположение наружной канализационной сети. При этом дворовые коммуникации для отведения стоков, впадающие в коллектор или септик, должны идти до конечной своей точки по наименьшему расстоянию, без крутых и резких поворотов.
- Согласно требованиям СНиП 2.07.01-89 прокладываемая канализация должна быть расположена по горизонтали (в свету) не менее чем в 1,5 м от бытового водопровода, газовой подземной трубы; в 0,5 м от линий связи и силовых кабелей.
Профессиональный расчет уклона и других параметров ливневки
Самостоятельно рассчитать уклон ливневой канализации и составить проект монтажа и ввода в эксплуатацию без специальных знаний практически невозможно.
Конечно, владелец участка может попробовать спроектировать систему на свой страх и риск. Но мы не рекомендуем так делать. И вот почему.
Даже в тех случаях, когда необходим расчет для небольшого строения на территории городского землевладения или в сельской местности, составление проекта – обязательная часть до начала работ
Важно соблюсти соответствие всем установленным нормам (санитарным и строительным)
На осуществление подобной деятельности имеют право специальные организации с государственной сертификацией на ведение проектно-изыскательских работ.
Заказчику, прежде чем обратиться в соответствующие службы за расчетами, необходимо собрать пакет документов, который будет использован при разработке технического задания:
- Топографическая схема территории, на которой планируется сооружение системы ливневой канализации.
- Результаты геологических изысканий с указанием качественных характеристик грунта, уровня промерзания почвы, УГВ на участке под застройку.
- Планировка коттеджа или дома.
- Когда есть возможность сброса воды в централизованную канализационную систему, потребуются технические условия служб водоканала на подключение.
- Санитарные нормы на проведение очистки воды, когда предполагается сброс на дренажные поля или в природные источники.
- Пожелания заказчика по возможности аккумулирования собранных вод.
Это интересно!
Подключение канализации в частном доме: этапы и варианты Подробнее
Результатом деятельности проектировщиков должен стать пакет документов, в котором содержатся:
- Подробная схема ливневой канализации.
- Исчерпывающая информация о территории застройки, особенностях рельефа и установки ливневой канализации в этих условиях.
- План-чертеж каждого из этапов строительства. Другими словами, это инструкция, где указаны места расположения каждого элемента ливневой канализации.
- Спецификация необходимого по ТУ оборудования.
- Предварительная смета на закупку всех требуемых строительных материалов, монтажные, пусконаладочные работы и ввод в эксплуатацию.
Представленный вариант проекта необходимо согласовать с водоканалом, органами государственного технического надзора, в санитарно-эпидемиологической службе, службе экологического контроля, которая ведает состоянием водных ресурсов.
Начинать строительство можно после получения визы в каждой из указанных организаций.
Иногда удается договориться с проектной фирмой, и она берет на себя процесс согласования с государственными органами.
Составление проекта – дело непростое, оно требует скрупулезности даже в мелочах.
Мы рекомендуем доверить разработку проекта квалифицированному специалисту в проверенной организации, чтобы впоследствии оградить себя от штрафов из-за нарушения природоохранного законодательства. Ну и, конечно, это обеспечит правильный расчет уклона ливневой канализации, ее успешное функционирование в течение многих лет.
Канализация
Эта статья была вам полезна? Поделитесь ей с друзьями:
Вводные понятия
Расчет ливневой канализации не всегда требует помощи профессионалов, все можно сделать своими руками, особенно, если требуется водоотвод для дождевых вод не промышленного, а бытового масштаба. Рассмотрев пример расчета, позволительно сооружать конструкции для предприятия, собственных частных строений, а также создания ливневок на других территориях.
Методика просчета затрагивает:
- данные ландшафтных, геологических особенностей площадки,
- строительную специфику сооружений,
- расположение инженерных коммуникаций,
- средний показатель выпадения осадков;
- материалы, которые будут использоваться для сооружения конструкций.
Продумывая ливневку для предприятия, необходимо также учитывать проходимость, площадь территории, наличие подъездных пандусов и прочих конструкций. Общее обустройство системы водоотведения проводится сразу после определения нужных параметров ливневки.
Основные виды расчетов
При выполнении расчетов чаще используют данные СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», а также рекомендации из СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования».
Уклон трубопровода канализации
Уклон отвечает за безнапорную работу системы и беспрепятственный сброс стоков в приемник. В таблицах СНиП приведены рекомендуемые для каждого диаметра труб минимальные уклоны:
- сечение 110 мм — 1 см на каждый погонный метр коллектора;
- диаметр 160 мм — 0,8 см на метр;
- сечение 220 мм — 0,7 см на один метр протяженности коллектора.
Для внутренней части коммуникации придерживаются 1,5-2 см уклона на каждый погонный метр.
Если есть необходимость высчитать уклон коллектора через формулу, пользуются такой: d х коэффициент, где d — это сечение трубопровода, а коэффициент соответствует таким значениям:
Расчет сечения труб
Чтобы уложить трубы нужного диаметра, можно воспользоваться данными СНиП. Выглядят рекомендуемые значения следующим образом:
- внутренняя часть канализации от всех сантехнических приборов — 50 мм;
- труба от унитаза — 110 мм;
- общественный стояк — 110-160 мм;
- наружная часть канализации — 160-220 мм (для частного сектора и многоквартирного жилого дома);
- центральная магистраль и промышленные предприятия — от 500 мм.
Расчет наполнения коллектора
Высчитывают наполненность трубы по формуле: Y= h/d. Здесь значение h — это максимальный уровень жидкости в системе, d — внутреннее сечение коллектора. В норме результат должен колебаться в пределах от 0,3 до 0,6.
Пример расчета уровня наполненности трубы канализации в частном секторе: за исходные данные берут уровень наполненности коллектора в пределах 60 мм, в то время как сечение тубы составляет 110 мм. Согласно приведенной формуле, 60/110 и получается 0,55. Значение соответствует норме.

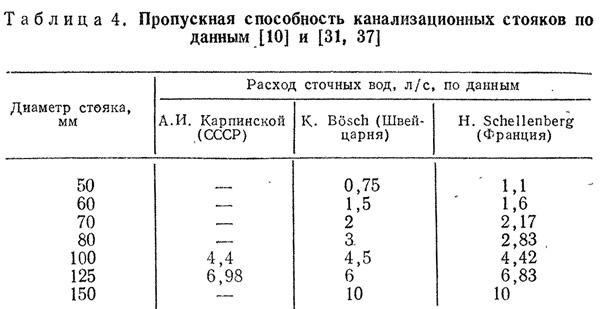

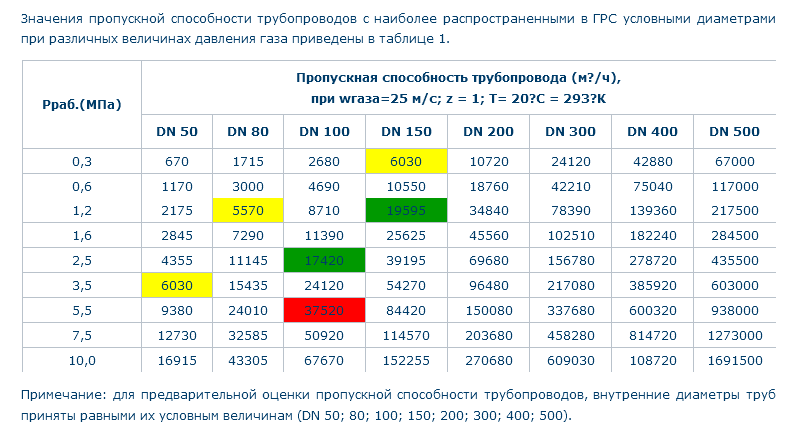

Вычисление пропускной способности труб
На момент проектирования системы обязательно высчитывают пропускную способность трубопровода — определяют расчетные расходы сточных вод. Этот параметр вычисляют относительно суток, часов и секунд в зависимости от назначения здания (жилое, предприятие и пр.). Секундный расход стоков исчисляют в литрах, для суточного и часового данные исчисляют в м3.
Данные для средних расходов:
- Qcp.сут= п · Nр / 1000 м³/сутки;
- Qcp.час= п · Nр / (24 · 1000) м³/час;
- qср.сек= п · Nр / (24 · 3600) л/сек.
- п — средние нормы водоотведения на 1 жителя (в литрах);
- Nр– расчётное количество жителей.
Для максимальных расходов:
- Qмакс.сут= Qcp.сут · kсут = п · Nр · kсут / 1000 м³/сутки;
- Qмакс.час= п1 · Nр · kобщ / (24 · 1000) м³/час;
- qмакс.сек= п1 · Nр · kобщ / (24 · 3600) л/сек.
Где k – коэффициенты неравномерности: kсут – суточной, kобщ – общей.
Чтобы определить максимальную пропускную способность коллектора, пользуются формулой: q = aХv, где значение а – площадь живого сечения потока, а v – скорость транспортировки стоков.
За норму максимальных скоростей для каждого вида труб (материал изготовления) принято считать 8 м/с (металл) и до 4 м/с (бетон, пластик). Если скорость по факту получается больше, её нужно гасить с помощью поворотов системы или монтажа перепадных колодцев.
Выбор данных для расчета
Для слаженной работы любой канализационной системы нужны грамотные расчеты, которые позволят узнать пропускную способность канализации и множество иных параметров, среди которых важное место занимает предельная степень наполнения данной системы, влияющая на корректную работу канализации

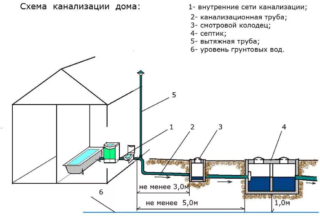

Схема канализации частного дома.
Такая практика установилась вопреки тому, что движение вод в канализации не является равномерным. Это связано с тем, что формулы для неравномерного движения слишком сложны при расчетах. Поэтому решено использовать формулы для равномерного движения с учетом погрешностей.
Выбор данного вида расчета с формулами для равномерного установившегося движения является наиболее практичным решением. Именно такой расчет является идеальным соотношением между точностью получаемых данных и затрачиваемыми на это временем и усилиями.
Требования СНИП к углу наклона
Трубопровод, принимающий сточные воды от внутридомовой канализации и транспортирующий их к септику или к городской сети — канализация наружная. Однако объём стока малоэтажных домов и надворных построек невелик (для частного дома 1–5 м 3 в сутки). Его поступление и степень загрязнения неравномерны. Поэтому, есть смысл использовать нормы и правила, регламентирующие устройство и городской, и внутренней канализации.
Конструктивные параметры водоотводящего трубопровода, соединяющего внутреннюю и уличную сети:
- диаметр наименьший и достаточный для эффективной работы — 150 мм;
- характерные ему значения уклонов — 0,008–0,01 (для труб 200 мм — 0,007).
На практике для автономной самотёчной канализации коттеджа за минимальный принимают диаметр 100 мм (тогда и «уклоняют» водопровод сильнее).
Обязательное условие устройства сплавной канализации — наличие в здании водопровода. Он обеспечит объём стока (не менее 60 л на 1 жителя в сутки), способный разбавить загрязнения в той степени, которая позволит транспортировать его самотёком в замкнутом русле.
Среднесуточное водоотведение принимается равным среднесуточному водопотреблению за вычетом объёма воды на полив. (Наличие в коттедже горячего водоснабжения увеличивает суточный расход — до 250 л на человека).
Отметки дна трубопровода определяет теплотехнический расчёт или анализ использования уже существующих коммуникаций в данной местности. В крайнем случае, трубы до 500 мм в диаметре заглубляют на 0,3 м выше самого низкого уровня промерзания грунта.
Так или иначе, заглубление считается безопасным, если от её верха до поверхности земли осталось не менее 70 см (если исключён проезд автотранспорта — 50 см).
Максимальным падением отметок трубопровода принимают 15 см на метр. (Наибольшая расчётная скорость течения среды 8 м / с в металлических, пластмассовых трубах, 4 м /с — в бетонных).
Читать также: Ключ редукторный мясорубка цена
Заглубление также может оказаться чрезмерным. Вес какого слоя грунта способно выдержать сооружение определяет расчёт на основании грунтовых условий, материала и размера.
Проектируя автономную канализацию, необходимо учитывать санитарно-гигиенические требования к автономному водоснабжению (в частности, свести к нулю вероятность загрязнения водоносных горизонтов из-за протечек, из сооружений подземной фильтрации).
Выполнение работ по устройству канализации в частном доме своими руками — читайте далее.
Надежная дренажная система вокруг дома: устройство своими руками.
