Как рассчитать арматуру на ленточный фундамент

Чем соединять

При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.

Сварка — быстрый способ, но не самый лучший. Дело в том, что местах, которые подверглись  воздействию высоких температур, сталь более подвержена коррозии. Это в условиях укладки в бетон — очень плохое качество.

Соединять арматуру можно при помощи сварки или проволокой

Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.

Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.

Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.

Подробнее о том, как вязать арматуру для фундамента, читайте тут.

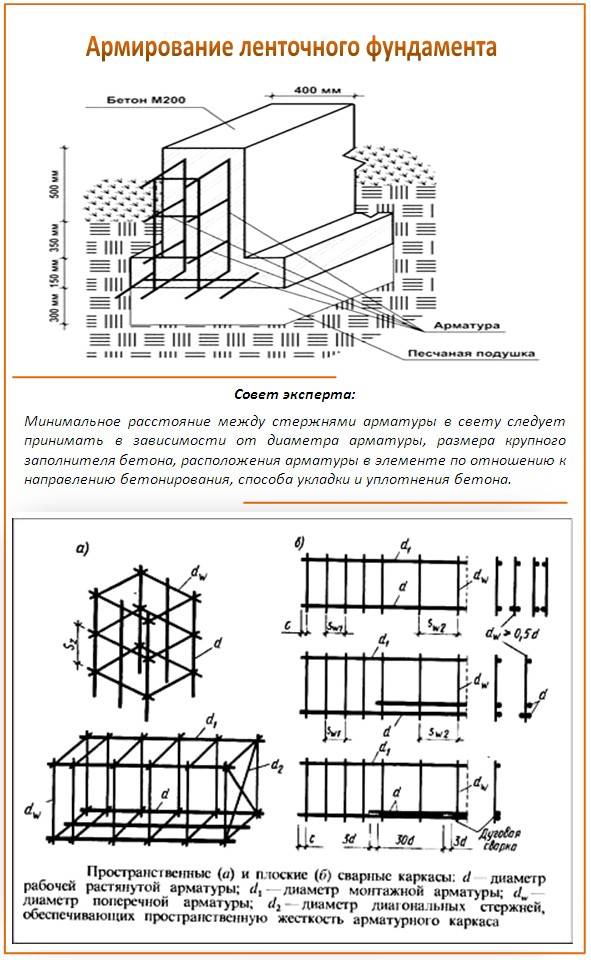

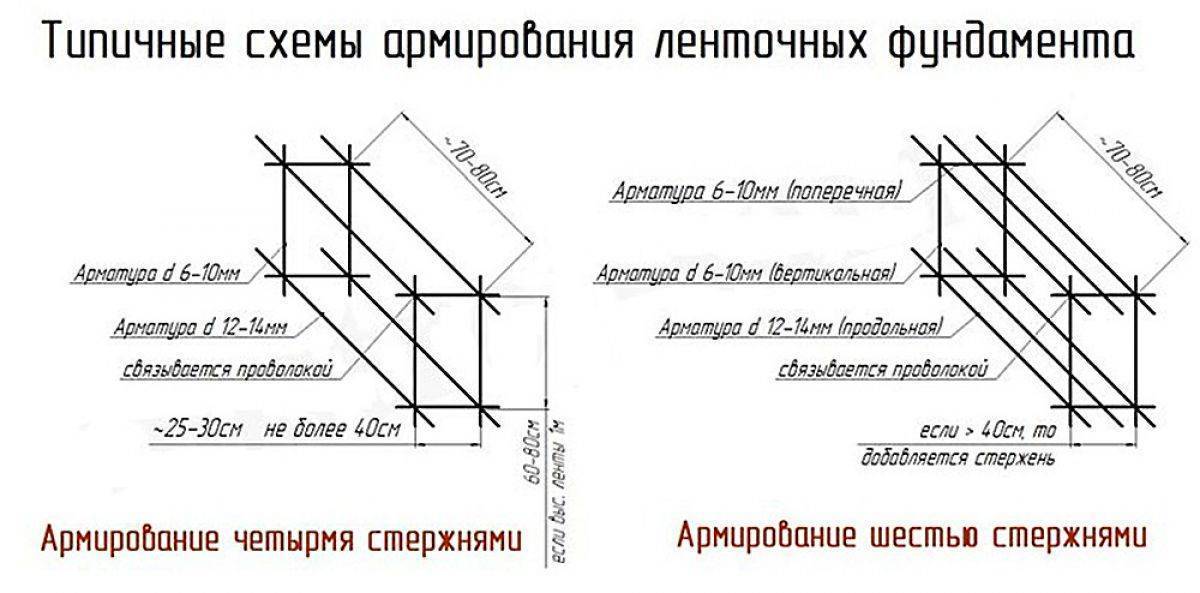

Схема армирования

Конструкция, которую можно универсально применять для армирования ленточного фундамента состоит из четырёх продольных прутков – двух верхних (верхний ярус) и двух нижних (нижний ярус). Соседние прутки в ярусе и ярусы между собой соединяются перемычками. При расположении продольных прутков необходимо соблюдать следующее правило:

Продольный прут должен быть утоплен в бетон не менее чем на 50 мм.

Расстояние между перемычками обычно принимают 0,5 м. Арматуру для перемычек можно использовать тоньше той, что применяется для продольных линий, а именно ¼ её диаметра. Однако тоньше 6 мм арматуру применять нельзя даже для перемычек.

Соединяется арматура между собой при помощи вязальной проволоки или с использованием электродуговой сварки. Применение сварки в последнее время стало редкостью. Доказано, что в месте сварных соединения прутья арматуры очень быстро разрушаются в результате коррозионных процессов.

Вязка проволокой осуществляется плоскогубцами (долго и некачественно) или с использованием специальных устройств: ручных (специальный крючок – недорого и достаточно эффективно) или механических (арматуровязатели на аккумуляторах – вариант неоправданно дорогой для частного строительства).

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Наглядный пример для расчёта

Капитальное строение, размер: 10 х 7, S плитного фундамента равна 45 см. Как видим, S основы значительная, поэтому она требует наличия прочной арматуры, диаметром не менее 1,5 см для горизонтальной укладки и 0,5см для вертикальной укладки.Какая толщина основы, такой и диаметр прутьев.

Количество прутков высчитываем так: ширину дома 10 делим на шаг решётки 0,2, равно число 50. Это продольные прутья длиной в 7м каждый. Обще количество будет равно 50 х 7 = 350 м. Аналогичная процедура проводится для поперечных: 7/0,2 = 35. Общая длина равна 35 х 10 = 350 м. Суммарная длина на арматурные сетки равна 350 + 350 = 700 м.

Вертикальные связки также имеют длину, которая равна высоте самого фундамента. Значение определяется по пересечениям прутков: 50 х 35 = 1750 штук. Общая длина равна 1750 х 0,45 = 787,5 м.

Выписываем вышеперечисленные данные и имеем общее количество армированных прутков третьего класса D16, первого класса D6. Используя данные ГОСТа 2590, вычисляем массу. Для этого используем данные о весе одного прутка и умножаем на общее количество. Вес D16 = 1,6 кг, D6 = 0,23 кг.

Как видим, посчитать итоговые данные совсем просто, достаточно быть внимательным, правильно использовать данные со СНиПов и ГОСТов.

Пример расчета

За исходные примем следующие значения:

• Вычислите длину всей ленты, например, 10 м Х 4= 40 м.
• В зависимости схемы армирования, рассчитываете количество продольного (горизонтального) профиля, например, при трехполосной схеме, понадобиться 40Х3Х2 = 240 м, потому что в каркасе используют 2 пояса из прута d – 12.
• Определите количество вертикальных вставок длиной 80 см из расчета по 20 на каждую сторону дома: получается 20Х4Х0.8=80 метров d – 10 mm.
• Высота каждой перемычки будет равна 60 см, что в сумме на весь периметр составит: 40Х0,6=48 метров d – 10 mm.
• В заключение проведите подсчет крепежа для связки, выделяя по 0,30 м проволоки на каждый хомут.

Обратите внимание, что иногда, с целью усиления устойчивости армирующего эффекта в траншее, перегородки углубляют, вбивая их нижние окончания в толщу на 10 или 20 см. в дно котлована. Подобный подход вносит изменения в расчет металла для вертикальных рядов арматуры

Здесь за основу нужно брать не 60 см длины (как в примере выше), а 70 или 80

Подобный подход вносит изменения в расчет металла для вертикальных рядов арматуры. Здесь за основу нужно брать не 60 см длины (как в примере выше), а 70 или 80.

Расчет бетона

Существуют 2 способа определения объема бетонной смеси для фундаментов:

Ленточный фундамент

При использовании ленточной конструкции с различной толщиной внешних и внутренних элементов необходимо выполнять раздельный подсчет объемов. Например, имеется проект фундамента дома размером 6*8 м, в котором есть дополнительная несущая переборка.

По проектной документации внешние стенки фундамента имеют толщину 0,5 м, а внутренняя секция уменьшена до 0,38 м. Общая высота конструкции от утопленной в грунте подошвы до верхней плоскости фундамента составляет 1,8 м.

Столбчатый

Пример общего расчета конструкции с ростверком для дома размером 6*6 м, установленного на 12 круглых сваях диаметром 200 мм:

Примерный алгоритм расчета потребности раствора при обустройстве основания плитного типа:

Затем высчитывается объем балки по формуле 10*0,2*(0,3+0,1)/2=0,4 м³, но для 6 усилителей потребуется 6*0,4=2,4 м³. Суммарные затраты цементно-песчаной смеси для фундамента равны (10+2,4)*1,05=13,02 м³.

Расчет арматуры для плитного фундамента

Плитный  фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка. Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать  ребристый арматурный пруток класса A-I диаметром от 10 мм. Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

Образец установленной арматуры для фундамента

Пример расчета

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
2. Количество прутьев продольной арматуры вычисляют  так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
4. Общее количество прутка на две арматурных сетки равно:  (270+270)·2 = 1080 м.
5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
6. Таким образом, для выполнения фундамента необходимо:
7. 1080 метров прутка класса A-III D16;
8. 540 метров прутка класса A-I D6.

9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

10. Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700·0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080·6,12 = 6610 г = 6,6 кг проволоки.

Расход бетона

Отличительной особенностью всех конструкций, создаваемых из бетона, является сложность их геометрической формы. Как же произвести расчёт количества бетона для них? Наиболее распространённым и эффективным способом выполнить эту задачу станет разбивка предполагаемой конструкции на отдельные, более простые составляющие детали. Благодаря этому расчёт количества бетона для фундамента можно осуществить достаточно быстро.

При проведении математических операций следует учитывать, что наличие элементов арматуры, общая часть которых составляет примерно 5-10% объёма заливки, можно не принимать во внимание и считать погрешностью, потерями монтажа

Расчёт бетона для столбчатого фундамента

Столбчатый фундамент может создаваться двумя способами:

• сваи погружаются в почву;
• армированный бетон заливается в подготовленные скважины.

Такие конструкции являются достаточно распространёнными, поскольку не требуют большого расхода строительных материалов и достаточно просты в возведении. Столбчатый фундамент подходит для строительства относительно лёгких объектов, которые расположены на грунтах, склонных к вспучиванию или характеризующихся глубоким залеганием несущего слоя.

Рассмотрим, как осуществляется расчёт бетона для фундамента этого вида. Используем следующую формулу, в которой учитывается площадь поперечного сечения каждого столба:

S = х R2, где

R – радиус столбика.

Полученный результат необходимо умножить на высоту элементов конструкции (Н) и их общее число.

Данная формула для расчёта количества бетона может применяться для любых столбиков − независимо от их размера и формы сечения (круг или квадрат).

Расчёт бетона для ленточного фундамента

С необходимостью провести расчёт бетона для фундамента этого типа строители сталкиваются достаточно часто, поскольку конструкция пользуется популярностью.

Основными достоинствами ленточного фундамента являются простота создания и высокие характеристики прочности, что позволяет использовать его при возведении загородных домов и строений малой этажности.

Расчёт объёма ленточного фундамента прост: необходимо получить произведение трёх показателей − высоты, ширины и длины ленты.

Общий объём количества бетона рассчитывается по формуле:

V = S x L, где:

S — площадь поперечного сечения фундаментной ленты (в метрах),

L – общая длина ленты фундамента (в метрах).

Если сечение ленты фундамента разное на различных длинах, то расчёт бетона сложнее: вычисления ведутся для каждого показателя отдельно, а полученные результаты суммируются.

Расчёт бетона для плитного фундамента

Этот вид фундамента является монолитной железобетонной конструкцией, которая размещена под всей площадью постройки. Сферой использования плитного фундамента являются:

• объекты, расположенные на сложных грунтах;
• здания, на которых не предусмотрены подвальные помещения;
• строения, где плиты играют роль основания для пола.

Отличительными особенностями фундамента этого вида является минимальное давление на грунт и высокий показатель жёсткости. Часто при создании плитного фундамента используются рёбра жёсткости, наличие которых необходимо учитывать при расчёте количества бетона.

Объём бетона рассчитывается по такой формуле:

V = S x H, где:

S – площадь плиты;

H – толщина плиты.

Если при возведении фундамента используются рёбра жёсткости, то их объём рассчитывается отдельно и суммируется с показателем объёма плиты.

Расчёт количества бетона для создания пола

Для того чтобы выровнять покрытие и в дальнейшем декорировать его, необходимо сформировать стяжку пола. Её толщина колеблется в пределах от 40 до 100 мм и непосредственно зависит от состава бетона и преследуемой цели. Следует учитывать, что недостаточно толстая стяжка склонна к растрескиванию и преждевременному разрушению.

Расчёт количества бетона нужно проводить крайне внимательно, поскольку нехватка материала может крайне негативно сказаться на качестве конструкции, а заливку стяжки нужно производить за один раз, чтобы образовался монолит.

Если формирование стяжки проводится на горизонтальной поверхности, то расчёт количества бетона осуществляется по такой формуле:

V = S x H, где:

S – площадь поверхности стяжки;

H – толщина стяжки.

Правила выбора материала

От типа арматуры и качества сборки армирующего каркаса напрямую зависит срок службы плитного основания. В задачи инженера при проектировании фундамента входит выбор материала арматуры, а также ее типа и размера сечения. Между стальными и композитными прутьями эксперты советуют делать выбор в пользу первых изделий, поскольку технология их использования достаточно изучена и проверена временем.

Композитные аналоги начали использовать при закладке плитных фундаментов не так давно, при этом производители гарантируют высокие прочностные характеристики изделий, несмотря на их легкий вес. Особого внимания заслуживает стеклопластиковая арматура с поперечными надсечками, прочность которой, согласно заявленным качествам, в 10 раз превышает стальные стержни.

Металл

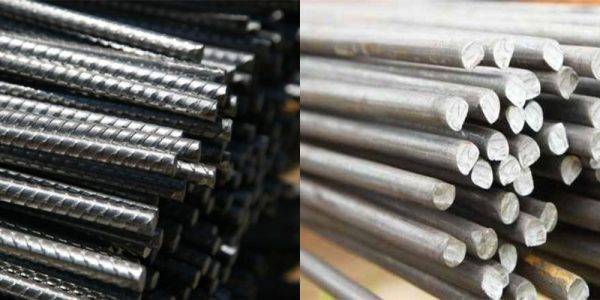

Основные преимущества стали доказаны временем, поэтому большинство строителей отдают предпочтение этому варианту. Качество металлопроката регламентируется правилами ГОСТ 5781-82.

1. Рифленые прутки – за счет наличия выпуклых элементов, расположенных под углом, поверхность металла надежно схватывается с бетоном.
2. Гладкие прутки – изделия имеют одинаково круглое сечение по всей длине.

По способу изготовления арматура может быть напрягаемой и ненапрягаемой. В первом случае в процессе изготовлены арматуру подвергают предварительному растяжению. Это позволяет частично или полностью устранить растягивающее напряжение от нагрузки.

При проектировании основания сооружения уточняют состав и класс стали. Так, рифленую ненапрягаемую арматуру класса Alll используют в качестве продольных элементов каркаса. При монтаже силовой конструкции напрягаемую гладкую арматуру класса Al применяют в качестве поперечных и П-образных конструктивных элементов.

Помимо класса, учитывают марку арматуры, которая может быть от С1 до С8. Увеличение марки свидетельствует о росте прочностных характеристик за счет добавления легирующих компонентов в состав стали.

Диаметр прутков выбирают, исходя из проектных нагрузок:

• от 10 до 12 мм – при проектировании каркасно-щитовых, деревянных сооружений и домов из пенобетона;
• от 14 до 16 мм – при возведении тяжеловесных конструкций.

Композит

Композитный материал состоит из волокон различного происхождения, которые связаны в одну структуру за счет полимерной пропитки.

По типу задействованного сырья арматура для фундамента может быть таких типов:

• стекловолоконной;
• базальтопластиковой;
• углеводородной;
• арамидной и т.д.

Поверхность композитной арматуры может быть двух типов:

• условно гладкой – с нанесением мелкозернистого кварцевого песка;
• периодической – с обмоткой стержня полимерным канатам с последующим покрытием термореактивной смолой.

Количество бетона для плиточного фундамента

• 10-сантиметровая плита – 3,6 м 3 ;
• 20-сантиметровая плита – 7,2 м 3 ;
• 30-сантиметровая плита – 10,8 м 3 ;

• l, h и s – это соответственно длина, высота и ширина плиты;
• lр, sр – общая длина рёбер жёсткости и их ширина соответственно.

Если же последние планируется выполнить с поперечным сечением в виде трапеции, а не прямоугольника, то подсчёт объёма бетонной смеси, необходимой для заливки этих рёбер, сведётся к умножению площади поперечного сечения этой трапеции на общую длину рёбер.

Напомним формулу подсчёта площади трапеции: S = h(a+b)/2, где a и b – основания, h – высота трапеции.

Таким образом, формула расчёта объёма плиточного фундамента с трапециевидными рёбрами жёсткости будет иметь вид: Vб = lhs + lр*h(0,8h+1,5h)/2

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Виды фундаментной арматуры

Наличие арматуры для фундамента в бетонной заливке позволяет значительно увеличить прочностные характеристики конструкции. Связано это с наличием внутренних элементов жесткости, прочно связанных между собой. В настоящее время в строительстве нашли применение следующие виды арматуры:

Разновидности арматуры

1. Пластиковая – современный аналог, активно распространяющийся на строительном рынке. Отсутствие длительного опыта использования не позволяет однозначно судить о преимуществах и недостатках этого материала. Ниже остановимся на них подробнее.
2. Стальная – традиционный вариант, прошедший испытание временем и веками эксплуатации, которые и выявили основные преимущества данного материала. В свою очередь, данный вид подразделяется на два подвида:

• Гладкая арматура представляет собой стальные стержни круглого сечения с гладкой цилиндрической поверхностью;
• Рифленая отличается наличием на поверхности прута выпуклых элементов, располагающихся под углом к продольной оси детали. Их наличие обеспечивает лучшую связку с бетоном и придает надежность всей конструкции фундамента.

Гладкая и пластиковая арматура

Каждый материал имеет свои преимущества и недостатки. Для сравнения аналогов рассмотрим их эксплуатационные качества.

Стальная арматура

Сталь является достаточно прочным черным сплавом, что позволяет в конечном итоге получить высокую прочность ленточного фундамента и других видов оснований дома. Применение прутков достаточного диаметра гарантирует нивелирование отрицательного воздействия вертикальных деформаций почвы, возникающих в межсезонье или при изменении уровня грунтовых вод. Наибольшее применение получила арматура 12 для фундамента с рифленой поверхностью.

https://youtube.com/watch?v=1IdvRHXUfEk

Наличие в сплаве железа оказывает негативное воздействие на химическую стойкость материала. Особенно это проявляется при контакте арматуры с водой, что приводит к коррозионному разрушению. Чтобы стальная арматура для фундамента дольше сохраняла свою механическую прочность, при укладке необходимо обеспечивать зазор от нее до опалубки не менее 50-60 мм. Слой бетона предотвратит контакт с водой и образование ржавчины.

Пластиковая арматура

Достаточно новый материал на российском строительном рынке, еще не получивший широкого признания. Строителей и инженеров настораживает высокий коэффициент продольного удлинения материала. Гибкая арматура для фундамента, в отличие от стальной предшественницы, может растягиваться. Это негативно сказывается и на прочности всего основания дома.

Из положительных аспектов арматуры из стеклопластика можно выделить следующие:

• Значительное снижение расходов на перевозку благодаря намотке в бухты;
• Высокая стойкость к воздействию влаги и различных реагентов;
• Низкая масса.

По общему мнению, такой вид арматуры можно применять лишь для малонагруженных фундаментов, например под каркасными строениями. Под домами из бруса, бревна, блоков и особенно кирпича инженеры-проектировщики опасаются устанавливать такие стержни.
