Типы и виды анкеров и способы их крепления
Анкерное крепление по бетонным конструкциям бывают очень разнообразными, применять единственную или множество влияющих сил – опора, молекулярное звено в стадии слипания, трение, излома, стягивания и т.д.
По предназначению виды анкерных болтов для бетон конструкций изготавливаются: рамковыми, потолочными, опорными и многофункциональными. По конфигурации – кривыми и прямыми, с монтажной или целостной системой. Вид анкера бывает волнистой или приглаженной.
По методу сборки болт фундаментный бывает сквозного скрепления, вклинивания, вколачивания, ввертывания и т.п.
Значительный смысл содержит вещество, из которого произведен продукт. В случае стали, уровень крепости 6.8 и больше, обработанная средством против коррозии, тогда выдерживает она намного дольше. Латунь же не вынесет суровых отвесных напряжений.
Распорные
Распорный анкер строительного бетона довольно часто употребляются с гайками, в данном способе работает Fтр. Они похожи на не очень большой стержень с нарезкой, колпачком в форме втулки и конуса.
Если крепежный элемент ввертывается в фундамент, он расходится и крепко удерживает элемент в бетонной глыбе.
Распорочные анкера, установленные в стены, в следующий раз применяться не смогут.
Распорочные анкеры так же являются гильзовыми и втулочными. Применяются для плотных оснований бетон-конструкций. Маленькая зона соприкосновения порой при малом калибре модели предоставляет вариант удерживать весомые перегрузки.
Анкерный болт с гайкой бывает электроцинкованным, горячецинкованным, и имеет кислотоупорное свойство. К этому причисляют винтообразные анкеры, выполненные из нержавеющей стали.
Забивные
Забивные анкеры подбирают для крепких бетонов.
Болт фундаментный монтируется с применением этого вида штырей – при сборке коробов, верхних воздухозаборников, размещении технического оснащения.
Предварительно перед забиванием скобы в каменную стену, буравят подходящую пробоину. Позже заколачивают металлоизделие, ободом разводят это, вворачивают стержень с резьбой требуемой протяженности. Подобный фундаментный болт, касаются стержень-нагель, верхний (на потолке) анкер.
Практично укреплять на них подвесы, опоры, потолки Армстронг. Обычно крепежный элемент используют в роли охраннопожарного либо против вандализма, так как штырь постоянный и снят его нельзя.
Рамные
Применяются для разъединения проемов, где ставиться оконные и дверные коробки. Пиноль сделана с разрезом по длине, незначительная рассоединяющая муфта в ходе стягивания эффективно подпирает проем системы, пройдя до подходящего места.
С целью защищенности от смещений и привертывания рядом своей точки наверху пиноли присутствует акценты.
Саморезы по бетону
Тут прочность установки происходит резьбой, сделанной по цельной протяжности штыря. В стадии ввертывания в бетонированную опору формируется массивное противодействие на отрыв или смещение механизма. При применении такого образца крепежного элемента бывает довольно большая несущая возможность (до 100 кг).
Разжимные
Может использоваться для закрепления карнизов, стеллажей, источников света, полотен и прочих предметов в полые сооружения с малой несущей возможностью. Зажим на винте или штыре исполнен в качестве расходящейся юбочки, она в ходе ввинчивания штыря в фундамент вонзается во внутрь основы.
По наружной части зажима в арболит погружаются особые иглы, не позволяющие штырю сдвигаться или провертываться во время сборки.
Химический анкер
Данный анкерный болт по бетону представляет собой полужидкую часть, легко затвердевает. Как раз данной частью штифт вклинивается в глыбу бетона. Ввиду данного состава, получается гарантировать прочное сцепление основы и штыря с однородным порядком нагружаемости по полной протяженности крепежного материала.
Хим. анкера для строительного монолита не побуждают скрытой нагрузки, значительно понижая опасность развала и деструкций.
Что такое анкер
Под понятием анкер подразумевается металлическое приспособление, предназначенное для прочной и надёжной фиксации отдельного элемента (в данном случае металлической двери) с кирпичными, каменными, газобетонными, бетонными или пустотелыми стенами.
Прочная фиксация дверной коробки способны выдержать существенные нагрузки в ходе её эксплуатации. Достигается это за счёт следующих факторов:
- Силы трения, за счёт которой в отверстии надёжно фиксируется металлический цанговый стержень анкера.
- Усилия и взаимодействия, производимого специальными распорными механизмами, которые получили соответствующее напряжение в результате закручивания поджимающей части.
- Склеивающих характеристик компонентов адгезионного характера, выступающих в качестве основного стопора.
Конструкция анкераИсточник tehno-gid.net
Устройство и сравнение с другими метизами
Классическое устройство анкеров представлено как металлическое приспособление, состоящее из нераспорного и распорного (рабочего) элемента. Распор может осуществляться разными приспособлениями (в зависимости от конструктивных особенностей анкера). В большинстве случаев для этого используются болты, шпильки, гвозди, специализированные винты
Распор происходит за счёт втулки, конуса, гильзы или иного приспособления, на которое оказывает давление вышеупомянутый распорный элемент. При продвижении нераспорной части внутрь, происходит расширение распорного элемента. Образовавшееся трение и сопротивление становится причиной удержания анкера в структуре стены.
Ключевое отличие анкера от ближайшего аналога дюбель-гвоздя заключается в материале, из которого они изготовлены и способу фиксации в отверстии. Пробка последнего выполнена из пластмассы, в которой крепится крепёжная часть (гвоздь или саморез). Фиксация осуществляется за счёт возникающей силы трения между пробкой и «штырём». К тому-же стержень дюбель-гвоздя изготавливается из мягкого, гнущегося под нагрузкой, сплава.
В связи с тем, что материалом для изготовления классического анкера служит легированная сталь или иной металл, фиксация осуществляется ещё и благодаря сопротивлению материалов. Анкеры способны выдерживать большую динамическую нагрузку и давление.
Что лучше анкер или дюбель-гвоздьИсточник mkt-profi.ru
Виды анкерного болта
Существует несколько классификаций анкерных болтов. Основным считается деление на:
- Механические. Основаны на гаечном креплении. В поверхности с помощью дрели делают отверстие, в которое вставляют втулки. В них вкручиваются болты.
- Химические. В таких к гаечному крепежу добавлено клеевое. Болты садятся в полимерный раствор. Загоняясь в стену жидким, он быстро твердеет, надежно схватываясь с окружающими материалами. Помогает адгезия – способность просачиваться в поры основы, становясь с ней единым целым. Для монтажа химического анкера требуются пистолет и баллон с клеем. У последнего конический носик. Через него выдавливаемый пистолетом гель поступает в отверстия в материале-основе.
Анкер с крюком
Подклассификация анкеров связана с типом их строения. Крепежки делят на:
- Анкерный болт с крюком. Наравне с внутренними, преодолевает внешние нагрузки. На крюки опирают навесные конструкции. Соответственно, располагают крепежки категории в стенах и потолках.
- Анкерный болт с кольцом. Тоже относится к крепежкам, удерживающим навесные конструкции. Однако, если на крюки удобно опирать водонагреватели да кухонные шкафчики, то к кольцам крепят предметы на канатах, проволоке.
- Анкерный болт с гайкой. Это винтовая шпилька с клином во втулке из металла. Вкручивается крепеж с помощью гайки-набалдашника. При этом, гайка и анкерный болт могут менять облик. Достаточно вспомнить модель с потайной головкой. Гайка здесь – шайбовый цилиндр с внутренней резьбой.
- Анкер-шпилька имеет 2 конца крепления. Их затягивают гайкой.
- Клиновой анкер – шпилька с конусовидной рабочей частью. Болт вкручивается в нее до оптимального сопротивления.
Клиновой анкер
Подразделяют крепежки и по назначению. Многие анкерные болты так и называются:
- Потолочный. Чаще всего является клиновым и снабжен ушком для крепления навесных предметов типа люстр и светильников.
- Фундаментный анкер. Болт по строению бывает разным. В зависимости от нагрузок и задач крепления к месту бывают клиновая, крепежки с кольцом или крюком, двураспорные модели, химические анкера.
- Фасадный анкер. Имеет головку с шайбой. Именно ей прижимают облицовочные элементы фасадов.
- Рамный анкер. Используется для крепежа пластиковых и деревянных стеклопакетов. Головка болта уравнивается с основанием.
- Анкер для регулируемого пола. Позволяет отказаться от черновой бетонной стяжки. Достаточно выставить деревянные лаги на анкера. Вкручивая их, можно менять высоту стяжки, добиваясь идеальной ровности. При этом, болт для регулируемого пола похож на клиновой, но может разбираться на гайку с шайбой и трубчатый элемент. У клиновых болтов последний не съемается.
Остается упомянуть классификацию анкерных болтов по типу их крепления в каркасе. Наиболее распространены распорные крепления. Действуют такие, в основном, за счет трения. Оно возникает в распираемом болтом конусе втулки.
Анкеры бывают одно- и двураспорными. У последних две гильзы, что увеличивает надежность крепления. Короткий отрез муфты конусом входит в длинный. При закручивании болта малый отрезок гильзы распирается конусовидным болтом. Длинный участок муфты, соответственно, прижимается к малому.
Альтернатива распорным моделям – забивной анкер. Стержень в «рубашку» не вкручивают, а вбивают. Есть, так же, закладные крепежки. Их не вводят в уже имеющуюся основу.
Анкеры устанавливают до ее появления, а точнее, до заливки бетона или начала каменной кладки. Сначала крепеж предварительно фиксируется в каркасе строения, а лишь потом оформляется его стенами, фундаментом, потолками.
Закладными, обычно, бывают изогнутые анкера. Они дают максимальное крепление в основе, но лишают мастеров возможности загнать в нее болты уже после формирования. Не просверлишь же дрелью дугообразное отверстие, точно совпадающие с изгибами анкера.
Остается упомянуть пружинный анкер. Он фиксируется в отверстии за счет распорок-пружин. Они выскакивают из отверстий во втулке, давя на окружающий материал.
Расстояние между кромками бетона для анкерных болтов?
спросил 3 года 3 месяца назад
Изменено
3 года, 2 месяца назад
Просмотрено
8к раз
В жилищном строительстве при размещении анкеров (J-болтов) для плиты подоконника я всегда читал, что лучше всего оставаться по направлению к внешнему краю фундамента и смотреть J-частью внутрь дома.
Интересно, как вы это делаете, и есть ли лучший способ. Я всегда стараюсь, чтобы бетонщики предоставили 10-дюймовые болты вместо 8-дюймовых, и они обычно имеют диаметр 5/8 дюйма. крюковая часть J проскальзывает под верхнюю горизонтальную арматуру
- бетон
- анкер

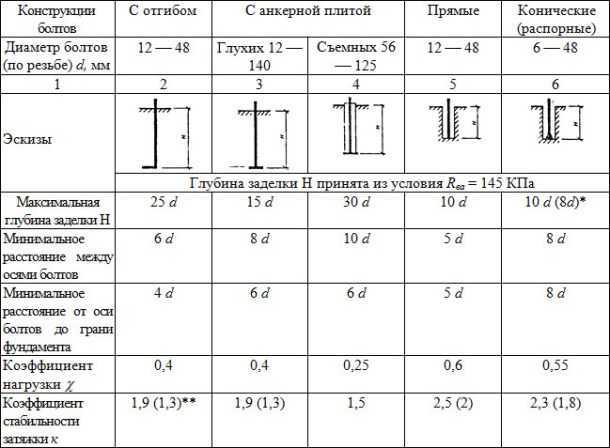

Стандарт требует расстояния до края в зависимости от размера болта:
1) 1/4” = 1 1/2”
2) 1/2” = 2 1/2”
3) 5/8” = 3”
Основано на стандартном бетоне, ( т. е.: 2500, 3000 и т. д.) Если вы используете «высокопрочный» бетон, его можно уменьшить. (См. ICC, глава 19, таблица 1908.2)
Как правило, я вижу J-образные болты, установленные после заливки стены фундамента. Это в первую очередь потому, что мы хотим, чтобы подошва опиралась на гладкую поверхность.
Да, 10-дюймовые анкерные болты теперь требуются с 3-дюймовыми квадратными шайбами в любой зоне с сильным ветром или сейсмической активностью.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Анкерный болт: разновидности и назначение
Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

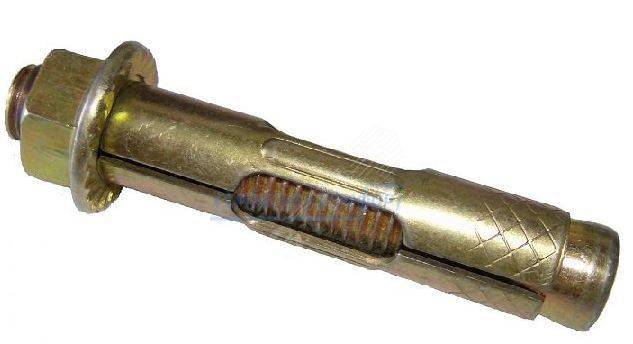

Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.
Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.
-
Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.
- Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
- Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.
Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.
8.2. Увеличение массы и жесткости фундаментов при их усилении (ч. 9)
В процессе эксплуатации центробежных дымососов в рециркуляции газов марки ГД-26×2 к турбоагрегатам мощностью 800 тыс. кВт возникли повышенные вибрации подшипников дымососов и подшипников их двигателей. В результате произошли поломки подшипников. Кроме того, в теле фундаментов дымососов появились вертикальные трещины с шириной раскрытия 0,3—2 мм, которые проходили от верхнего обреза фундамента до дневной поверхности и располагались в местах крепления машины к фундаменту (рис. 8.12, а). Железобетонные массивные фундаменты дымососов выполнены в виде единого монолитного блока с необходимыми уступами и выемками. Верхняя часть фундаментов значительно ослаблена колодцами анкерных болтов, при этом расстояние от грани колодцев до края фундаментов в местах крепления подшипников и дымососов было менее требуемого .
Результаты измерений и полученные формы колебаний (рис. 8.12, б) обследованных фундаментов дымососов показали, что верхняя часть фундаментов не является единым массивом, а разделена на отдельные конгломераты сквозными трещинами.
Амплитуды горизонтальных колебаний верхнего обреза фундамента достигали 0,07 мм, а рамы и подшипника дымососа — 0,25 мм, что указывало на отсутствие жесткой связи между машиной и фундаментом. Причинами этого являлись уменьшение жесткости крепления анкерных болтов в теле фундамента из-за наличия трещин и нарушения целостности верхнего строения его, а также ослабление затяжки анкерных болтов вследствие накопления пластических деформаций в болтах при совместном действии динамических нагрузок и высоких температур, возникавших из-за недостаточной теплоизоляции машины. Последнее способствовало также возникновению дополнительных температурных деформаций в верхней части фундамента .
Состояние фундаментов требовало незамедлительного усиления, которое было выполнено следующим образом. Верхнее строение, ослабленное выемками и трещинами, на всю высоту было усилено железобетонным поясом-обоймой толщиной 0,5 м (рис. 8,12, в, г), что обеспечивало необходимую по расчету жесткость фундамента, а также надежную связь между машиной и фундаментом вследствие увеличения жесткости верхней части фундамента в местах крепления анкерных болтов. Имеющиеся трещины были зацементированы раствором из расширяющегося цемента, а в местах установки анкерного болта заполнены эпоксидной смолой. Для обеспечения надежной затяжки гаек крепления в узел затяжки анкерных болтов был введен упругий элемент. Одновременно было рекомендовано усилить теплоизоляцию, обеспечить зазор между ее поверхностью и элементами фундамента не менее, чем в 100 мм. Каркас обоймы (сталь класса A-II, диаметром 12 и 8 мм, с шагом 200 мм соединялся с арматурой фундамента на сварке с помощью отдельных стержней на уровне сеток фундамента. Бетонирование обоймы осуществлено бетоном марки М 300.
В работе рассмотрены случаи усиления отдельных конструктивных элементов рамных сборно-монолитных фундаментов турбоагрегатов путем повышения жесткости этих элементов, работающих в области частот, близкой к резонансной. Повышение достигалось увеличением толщины бетонных сечений элементов (с добавлением арматуры по расчету), а также введением дополнительных металлических связей.
Усиление фундаментов машин ударного действия большей частью осуществляется при реконструкции в связи с установкой на фундаментах более мощного оборудования или при значительных колебаниях зданий. Случаи усиления таких фундаментов, вызванные ошибками при их проектировании или возведении, описаны в работах .
Усиление фундаментов машин ударного действия (типа кузнечных и штамповых молотов, бойных копров), в основном ограничивается переустройство шаботной части. В качестве примера (данные М.И. Забылина) рассмотрим усиление фундамента бойного копра, подшаботная часть которого (рис. 8.13) в верхней части была разрушена при эксплуатации на отдельные конгломераторы, а арматурные сетки оказались порванными. Перед усилением конгломераторы частично удалили. В пробуренные вертикальные скважины диаметром 40 мм на эпоксидном клее установлены арматурные стержни диаметром 36 мм класса А-II на глубину около 1 м. К этим стержням была приведена арматурная сетка набетонки, выполненной из бетона марки М 300 на высоту удаленной части разрушенного бетона.
Основные конструкции механических анкеров
По своей конструкции механические анкеры также распределяются на следующие основные разновидности.
Болт с гайкой
Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.
Болт с кольцом
Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.
Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.
Болт с крючком
Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.
Болт с шестигранной головкой
Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.
Двухраспорные
Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.
Гвоздевые
Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.
Специфика монтажа
Прежде, чем начинать работы по установке забивного анкера из латуни типа «анкер-цанга», следует под него организовать соответствующее отверстие. Величину его диаметра нужно выбирать таким образом, чтобы крепежный элемент поступал в проход вплотную, притираясь к его стенкам. Чтобы фиксация латунной забивной детали в любом из перекрытий или какой-нибудь другой строительной конструкции бала надежной, подготовленный для нее канал следует тщательным образом прочисть и освободить от строительной пыли и мусора. Для этой цели можно воспользоваться пылесосом или обыкновенной аптекарской грушей. Чтобы более основательно вычистить отверстие, можно прибегнуть к помощи ершика с соответствующим диаметром. После того, как оно подготовлено, нужно до самого упора вбить крепежный элемент. Для этого пользуются молотком. В процессе расклинится рабочий участок, разделенный разрезами на четыре доли. В результате развернувшиеся лепестки распорной зоны анкера, плотно и надежно зафиксируют его в подготовленном отверстии. Далее в забивной крепеж вкручивается шпилька или болт, на которые монтируется нужный предмет.
Механические анкерные болты для бетона
Забивные
Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.
Разновидности и порядок монтажа забивного анкера
Распорные
На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.
Распорный анкер HILTI HSL-3
Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.
В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.
Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне
Клиновые
Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.
При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку
Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.
Стержневой анкер для регулируемого пола
Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.
Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью
При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ
Основные виды изделий
Анкерные болты
Анкерный болт — это элемент крепежа, который используется для установки фундамента, каркаса здания или других конструкций на поверхности земли. Он состоит из стержня и гайки, которая крепко закручивается на него, после того как он был вставлен в отверстие в земле.
Фундаментные блоки
Фундаментный блок — это прямоугольный или квадратный элемент, состоящий из бетона или кирпича. Он используется для создания базы фундамента здания. Блоки могут иметь различные размеры и формы, в зависимости от типа здания и грунта, на котором оно будет стоять.
Шурупы для монтажа конструкций
Для монтажа различных конструкций может использоваться шуруп. Шурупы могут иметь различную форму и размер, а также различные виды наконечников, которые обеспечивают надежное крепление в различных условиях эксплуатации.
Оцинкованные ленты
Оцинкованные ленты — это изделие, которое используется в качестве опоры для стен или других конструкций. Ленты делятся на несколько типов, в зависимости от их ширины и толщины. Они изготавливаются из оцинкованной стали, что обеспечивает защиту от коррозии и повышает долговечность.
Бетонные колодцы
Бетонный колодец — это элемент водосточной системы, который устанавливается при строительстве дома. Он используется для сбора и перекачки сточных вод. Колодцы изготавливаются из бетона или других материалов, таких как полиэтилен или сталь, и могут иметь различный диаметр и высоту.
Пластиковые трубы
В качестве элементов крепления используются также пластиковые трубы, которые являются гибкими и многофункциональными изделиями. Они могут быть использованы для установки электрических кабелей, водосточных систем, а также для укладки кабелей связи и интернета.
| Вид изделия | Преимущества | Недостатки |
|---|---|---|
| Анкерные болты | Простота монтажа, высокая надежность | Требуются специализированные инструменты и умения для установки |
| Фундаментные блоки | Удобство в монтаже, эстетический вид | Требуется большое количество блоков для установки и большие затраты на транспортировку |
| Шурупы для монтажа конструкций | Простота и быстрота в монтаже, малый размер | Не подходят для крепления тяжелых и больших конструкций |
| Оцинкованные ленты | Надежность, защита от коррозии | Требуются дополнительные элементы крепления, могут быть высокой стоимости |
| Бетонные колодцы | Служат для сбора и вывода сточных вод, долговечны | Требуются определенные навыки для монтажа, высокая стоимость если использовать высококачественный материал |
| Пластиковые трубы | Удобство монтажа и использования, низкий вес, коррозионная стойкость | При сильной экспозиции могут быть легко повреждены |
