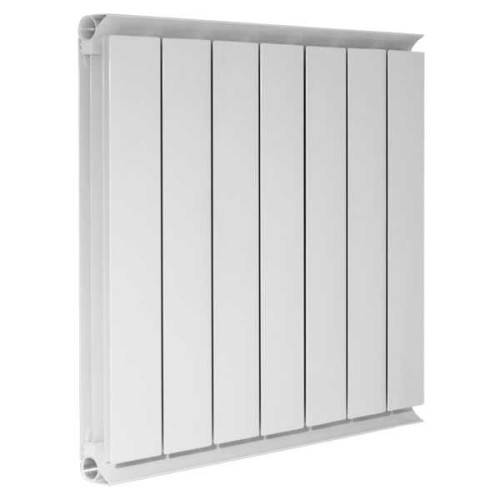

Алюминиевый Радиатор Термал рап 500 5 секций Златмаш
Технические характеристики радиатор Термал 500
| Рабочее давление | 2,4 МПа (24 Атм) |
| Испытательное давление | 3,6 МПа (36 Атм) |
| Температура теплоносителя | до 110 0С |
| Диаметр входного отверстия | 3/4 « |
| Гарантийный срок | 5 лет |
| Срок эксплуатации, не менее | 20 лет |
Размеры алюминиевые радиаторы Термал РАП 500
| Межосевое расстояние, мм | 500 |
| Теплоотдача секции, Вт | 161 |
| Высота секции, мм | 531 |
| Ширина секции, мм | 80 |
| Глубина секции, мм | 52 |
| Объем секции, л | 0,12 |
| Вес секции, кг | 0,97 |
Производство радиаторов «Термал» организовано на высоком техническом уровне и система менеджмента качества сертифицирована на соответствие ГОСТ Р ИСО 9001-2008.
Продукция производится из закаленных и искусственно состаренных алюминиевых экструдированных профилей из алюминий-магниевого сплава.
Экструзия производится на прессе с усилием 2000 тонн, что позволяет придать получаемому профилю высокое упрочнение, монолитность материала, «зеркальную» чистоту внутренних каналов и наружных поверхностей. Радиаторы «Термал», благодаря используемому высокопрочному материалу и рациональной конструкции, содержащей всего 3 основных детали, имеют более чем трехкратный запас прочности.
Схема прибора представляет собой монолитную конструкцию, в которой стыковочные штуцеры секций запрессованы в ответные гнезда коллекторов, а сами секции за счет выштампованных защелок жестко соединены с коллекторами.
В обязательном порядке каждый прибор проходит испытание на герметичность 3,6 МПа (36 атм), приемка заверяется отметкой ОТК в сопроводительном техпаспорте.
Это все свидетельствует о высоком качестве товара.
Покраска радиатора проходит в электростатическом поле автоматической линии порошковой окраски. Используется порошковая краска, имеющая «снежно-голубой» пигмент, который предохраняет покрытие радиатора от воздействия ультрафиолета.
Перед процессом покраски внутренние и наружные поверхности радиаторов обязательно обезжиривают, моют и протравливают.
Гарантия на радиаторы термал
Гарантия на продукцию 5 лет со дня установки прибора и при условии, что все рекомендации, связанные с установкой, эксплуатацией и обслуживанием, были соблюдены.
Преимущества радиаторов термал
Для изготовления применяется экструдированный высокопрочный алюминиевый профиль, имеюшую повышенную коррозионную стойкость.
Продукция предназначена для работы в системах водяного отопления жилых, общественных и промышленных зданий.
Радиаторы используют в автономных и центральных системах и в многоэтажных зданиях.
Отвечают современным требованиям ГОСТ 31311-2005 на отопительные приборы.
Безопасность применения обеспечивается трёхкратным запасом прочности.
Уникальная двухуровневая герметизация стыков гарантирует надежность эксплуатации в условиях отечественного теплоснабжения.
Гладкость каналов и отсутствие технологических «карманов» исключают предпосылки к шламовым отложениям и диссоциации теплоносителя, обеспечивая полноресурсную штатную эксплуатацию.
«Малолитражность» прибора предопределяет экономию затрат на теплоноситель.
Наружная поверхность защищена покрытием повышенной стойкости на основе порошковой краски, «снежно-голубой» пигмент предохраняет покрытие от агрессивного воздействия ультрафиолета на весь срок службы.
Хорошая термодинамика позволяет оптимально встраивать любые теплорегулирующие устройства.

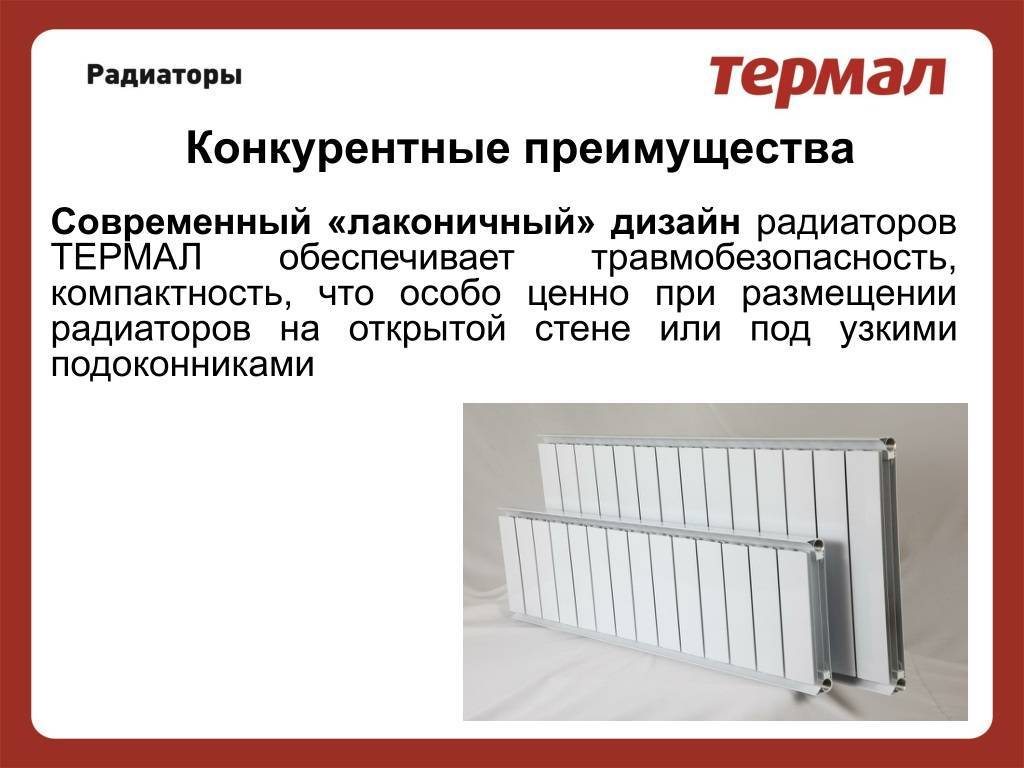

Современный лаконичный дизайн обеспечивает травмобеэопасностъ, компактность, что особо ценно при размещении радиаторов на открытой стене или под узкими подоконниками.
Монтажная симметричность, унифицированность резьбы присоединений с входной фаской под стандартное уплотнительное кольцо и малый вес являются плюсами при выполнении проектных и установочных работ.
Качество каждого радиатора подтверждается испытаниями и заверяется ОГК в техническом паспорте
| Кол-во секций радиатора | tz/tp/ti, °С | Теплоотдача | |
| РАП 300 | РАП 500 | ||
| 3 | 90/70/20 75/65/20 | 302,1 238,2 | 463,2 365,4 |
| 4 | 90/70/20 75/65/20 | 402,8 317,6 | 617,6 487,2 |
| 5 | 90/70/20 75/65/20 | 503,5 397,0 | 772,0 609,0 |
| 6 | 90/70/20 75/65/20 | 604,2 476,4 | 926,4 730,8 |
| 7 | 90/70/20 75/65/20 | 704,9 555,8 | 1080,8 852,6 |
| 8 | 90/70/20 75/65/20 | 805,6 635,2 | 1235,2 974,4 |
| 9 | 90/70/20 75/65/20 | 906,3 714,6 | 1389,6 1096,2 |
| 10 | 90/70/20 75/65/20 | 1007,0 794,0 | 1544,0 1218,0 |
| 11 | 90/70/20 75/65/20 | 1107,7 873,4 | 1698,4 1339,8 |
| 12 | 90/70/20 75/65/20 | 1208,4 952,8 | 1852,8 1461,6 |
| 13 | 90/70/20 75/65/20 | 1309,1 1032,1 | 2007,2 1583,4 |
| 14 | 90/70/20 75/65/20 | 1409,8 1111,6 | 2161,6 1705,2 |
| 15 | 90/70/20 75/65/20 | 1510,5 1191,0 | 2316,0 1827,0 |
| 16 | 90/70/20 75/65/20 | 1611,2 1270,4 | 2470,4 1948,8 |
Общие правила установки радиаторов

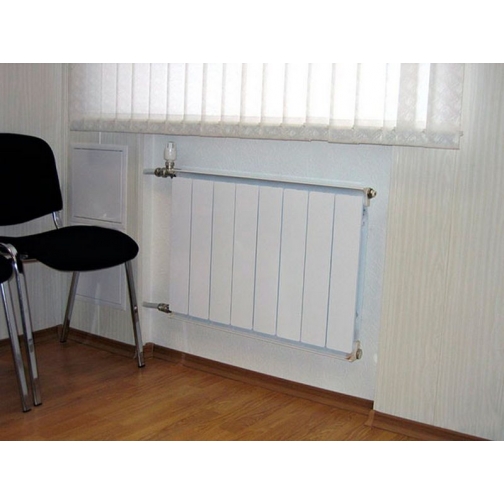

К стене батарея крепится специальными кронштейнами. Может быть установлена открытым образом, что наиболее оптимально, утоплена в нишу или закрыта декоративными элементами отделки. Принимая решение, как правильно установить алюминиевый радиатор отопления нужно учитывать, что при закрывании источника тепла возможна потеря до 30% мощности. Сделав такой выбор лучше удлинить отапливающие приборы за счет дополнительных секций.
При любом методе подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал закройте заглушкой.
Две точки соединения с системой будут работать как вход и выход. На третью, обязательно верхнюю, нужно подсоединить кран Маевского, через который производится удаление воздуха после заполнения системы теплоносителем.
Согласно расчетным нормам, устанавливающим, как правильно определить место подключения алюминиевого радиатора отопления необходимо выдержать следующие размеры:
- Между верхней частью батареи и подоконником должно быть свободное пространство не менее 10 см. Если расстояние сделать меньше поднимающийся теплый воздух будет нагревать подоконник, а не отапливать помещение.
- Зазор между полом и отопителем не должен превышать 12 см. С увеличением этого интервала ухудшается обогрев нижней части комнаты.
- Отступить от стены нужно на дистанцию, превышающую 2 см. При меньшем расстоянии невозможен свободный восходящий поток теплых масс воздуха за секциями, в результате тепловая энергия уйдет в стену.
Часто люди, не задумываясь о том, где и как правильно подключить радиатор отопления в квартире или ином помещении снижают КПД этого устройства. При этом потери составят немалую часть драгоценного тепла.
- Установка под выступающим из стены на 3 — 5 см элементом — порядка 4%.
- Размещение в открытой нише — до 7%.
- Частично закрывая решеткой — до 15%.
- Устанавливая решетку на всю площадь нагреваемых деталей — до 30%.

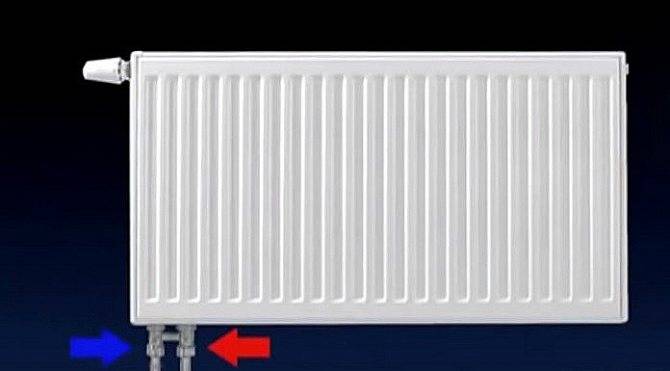

Для бокового и диагонального подключения вход лучше устроить через верхний канал. При подаче теплоносителя снизу до 15% снижается эффективность работы отопления.
Верхняя плоскость батареи должна находиться в горизонтальном положении.
Стараясь соблюдать условия того, как наиболее правильно и удобно подключить радиаторы отопления не забудьте применить кран подачи, имеющий на рукоятке регулировки цифровую или точечную шкалу. Наличие этой опции позволит без труда устанавливать количество поступающей жидкости.
Собирая соединения подающих и отводящих теплоноситель трубопроводов с отводами на радиатор и в точках подключения отапливающих комплектов следует применять краны, позволяющие отсоединить батарею от системы при необходимости ее ремонта или замены. Такой механизм называется «американка».
Прокладка труб, соединяющих радиатор с системой производится после установки секций.
Выбирая, как правильно подключить радиаторы отопления рассмотрим каждое сочетание вида системы и способа подключения отопителей.

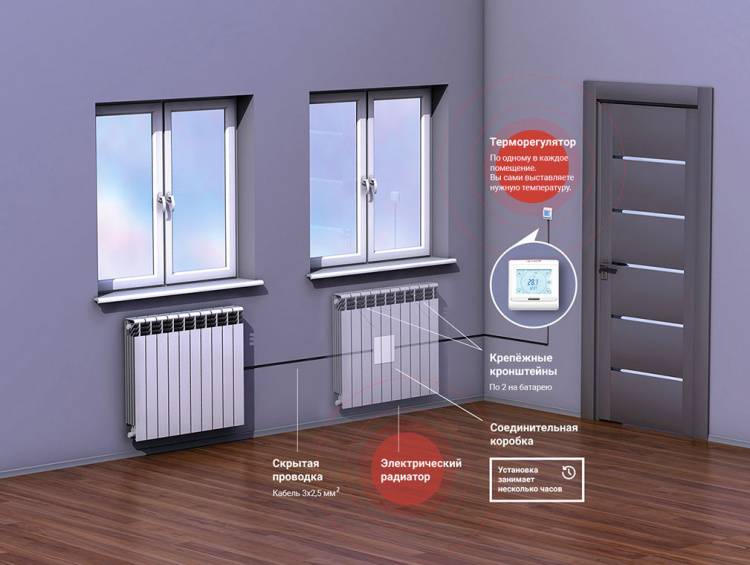

Электрические радиаторы отопления Термал (4,6,8,10,12)
Данный прибор отопления представляет собой – металлический радиатор с запрессованным в каждую секцию теплоемким сердечником (кремний органический композит) и интегрированным в него нагревательным элементом (углеродный композит) повышенной тепловой мощности без каких-либо жидкостей.
Принцип работы заключается в преобразовании электрической энергии в тепловую.
Прибор предназначен для отопления закрытых жилых, служебных, административных и производственных помещений.
Модель | Термал Р-4 | Термал Р-6 | Термал Р-8 | Термал Р-10 | Термал Р-12 |
Мощность электрическая (кВт) | 0,5 | 0,75 | 1,0 | 1,3 | 1,5 |
Д х Ш х В (мм) | 350*80/ 95*570 | 500*80/ 95*570 | 645*80/ 95*570 | 810*80/ 95*570 | 960*80/ 95*570 |
Напряжение (В) | 220 | ||||
Ток (А) | 2,4 | 3,6 | 4,8 | 5,9 | 7,1 |
Масса (кг) | 8 | 10,5 | 14 | 17,5 | 21 |
Площадь обогрева (м2)* | До 5 | До 11 | 8….14 | 10….18 | 12….22 |
Класс защиты IP | 65 | ||||
Гарантийный срок эксплуатации | 15 лет | ||||
Температура нагрева (внешнего оребрения) | Не превышает +85С |
Адрес:620100, Свердловская обл, Екатеринбург ул. Цвилинга 6, офис № 303
2008 – 2019 Торговый дом ТЕРМАЛ.
Установка

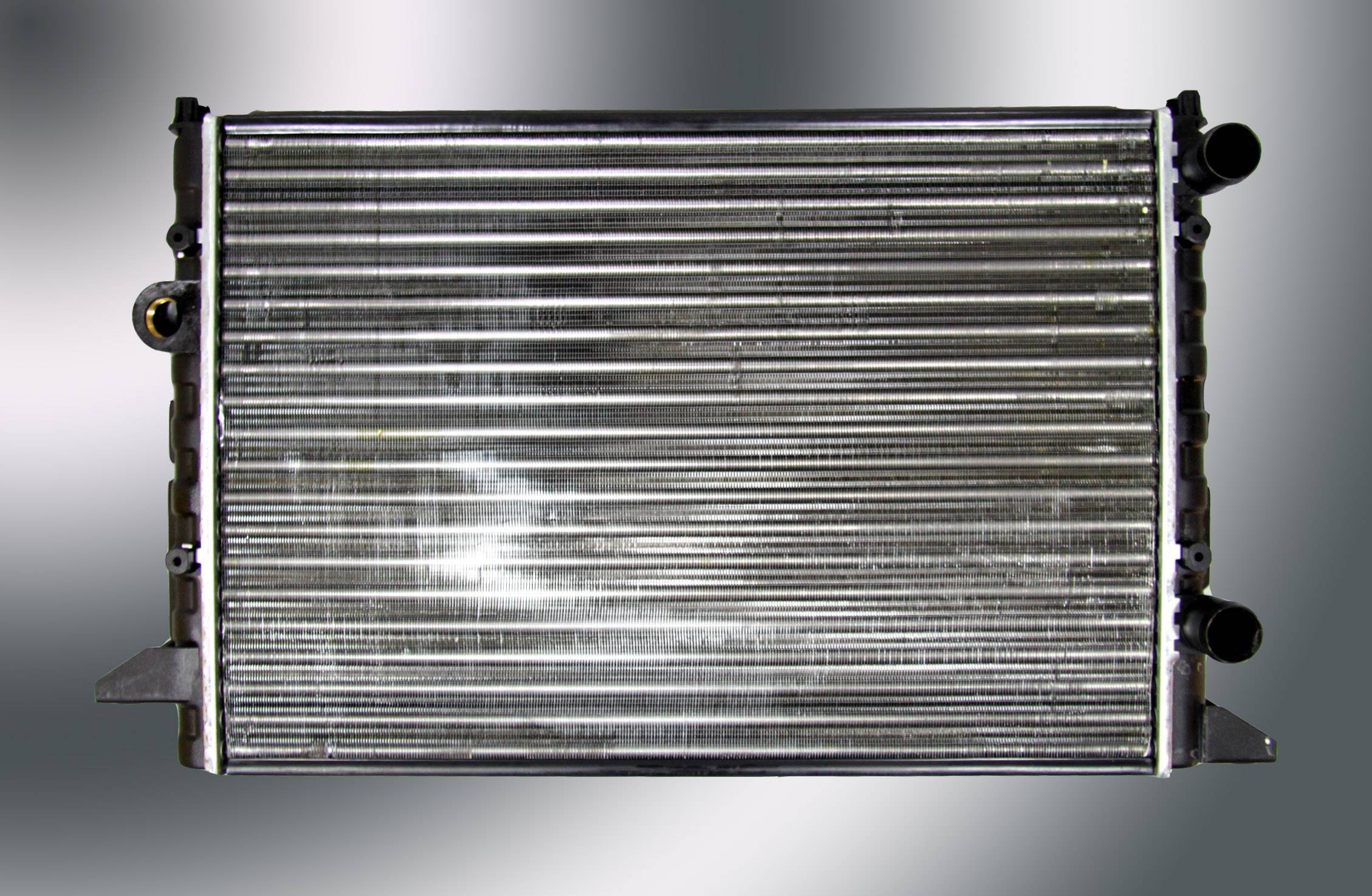

Так как самым первым действием покупателя после покупки будет установка радиатора в автомобиль, мы выполнили проверку на собираемость радиаторов охлаждения с деталями, с которыми он соединяется: радиатором кондиционера, электровентилятором охлаждения и кронштейнами, с помощью которых радиатор закрепляется в рамке.
Помимо оригинального радиатора без замечаний состыковались только NRF, Mahle и Zekkert. У Luzar туго налезли кронштейны крепления радиатора. У ACS Termal и SAT не совпало одно крепление для соединения с оригинальным радиатором кондиционера.
У радиаторов ACS Termal и SAT не совпадают отверстия для крепления с радиатором кондиционера

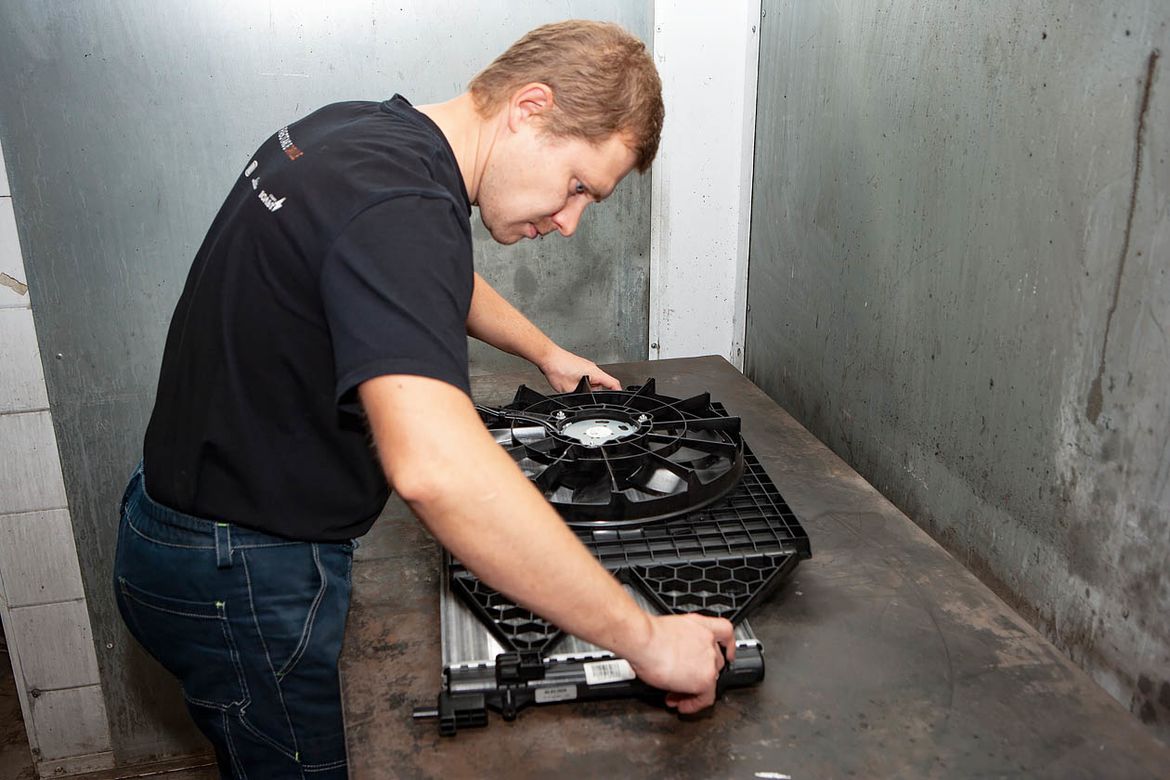

У Denso остается излишняя свобода после установки вентилятора охлаждения — на кочках он может свободно перемещаться (до 2 мм) в кронштейнах крепления. Также на пластиковых патрубках буртики для удержания резиновых шлангов отлиты только на 180 градусов, что может привести к сползанию патрубка при создании давления.

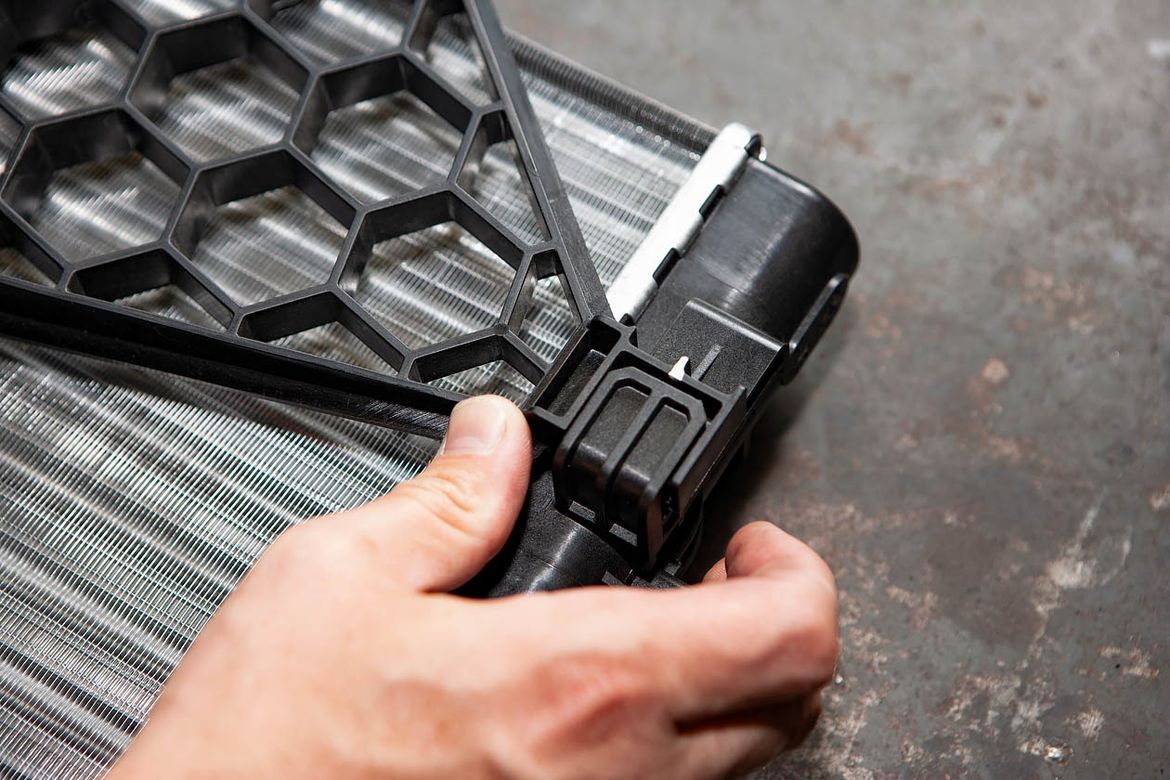

Радиатор Denso. Кожух вентилятора охлаждения неплотно устанавливается в кронштейн
Чугунные радиаторы отопления
Чугунные радиаторы славятся своей теплоотдачей, надежностью и ценой. Люди советских времен, возможно выбирают данные приборы отопления в силу своего опыта и доверия, т.к. всю жизнь эти батареи обогревали их в холодные зимы. Но давайте разберемся…
Эти радиаторы радикально отличаются от других почти всем. Здесь нет конвекции, но есть излучение, которое хорошо сказывается на здоровье. При конвекции весь воздух вместе с пылью с пола летает и кружится по комнате. А при излучении такого нет. Все приборы вокруг также нагреваются.
Вес радиатора высок, но если его повесить как надо на крюки, то он не сдвинется с места, что не скажешь про алюминиевые и биметаллические радиаторы. В продаже есть специальные штыревые крепления толщиной от 9 мм, которые можно вкрутить на нужную глубину и ставить желательно от 4 штук на радиатор, т.к. вес у него солидный.
Сборка и разборка такой батареи очень затруднена. Со временем все пробки и ниппеля между секциями настолько закипят, что их не открутить и не отремонтировать. Поэтому ремонт чугунных батарей практически никто не делает, но охотно их скупают вместе с бесплатным вывозом.
При отключении отопления, чугун будет держать тепло больше, чем другие приборы отопления. Но с такими батареями вам уже не поиграться с теплом и вы не сможете регулировать тепло термостатическими головками. Если переборщить с секциями, то жить вам придется с одеялами на батарее или постоянно открывать и закрывать краны.
По внешнему виду данные приборы не очень, но в продаже появились китайские чугунные батареи и дизайнерские, которые окрашены под медь, бронзу и в другие цвета. Данные приборы хорошо впишутся в интерьер в стиле ретро. Очень часто мы ставили заказчикам чугунные радиаторы Rommer, у которых весьма привлекательный вид и к которым лояльно относятся любители чугуна.
Процесс испытаний, или Краткий курс физики

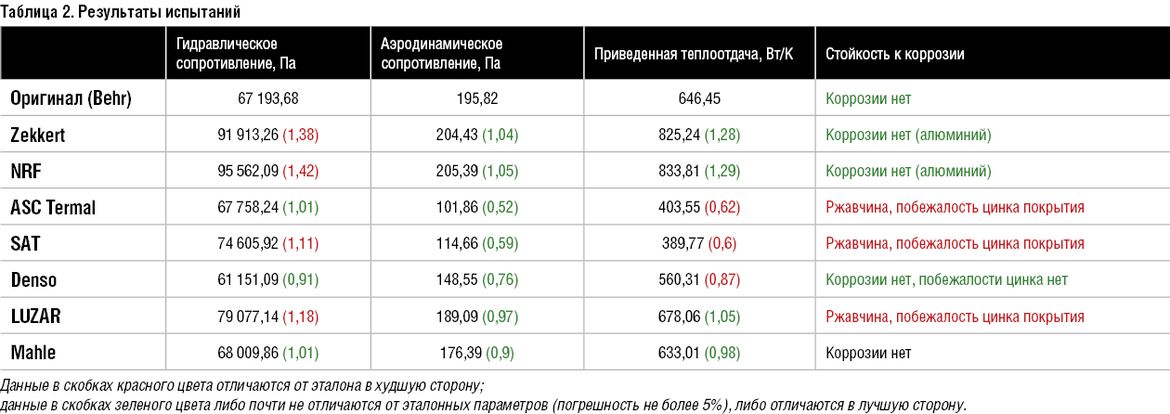

Прежде чем выкладывать таблицы с полученными результатами по теплотехническим характеристикам, замеры которых производились в аккредитованной лаборатории ООО «НПО „Талис“», стоит пояснить неподготовленному читателю, что означает каждый измеренный в лаборатории параметр.
Обратимся к теории и для начала усвоим фразу: идеальным радиатором является тот, который “отсутствует” на автомобиле. Говоря техническим языком, радиатор должен создавать наименьшее гидравлическое и аэродинамическое сопротивление, но при этом с запасом отводить необходимое количество тепла.
Гидравлическое сопротивление напрямую влияет на расходную характеристику водяного насоса: чем оно выше, тем слабее циркуляция охлаждающей жидкости, которую создает водяная помпа.
Аэродинамическое сопротивление влияет в первую очередь на работу электровентилятора: чем выше сопротивление, тем больше нагрузки приходится на вентилятор при необходимости его включения. При более высоких сопротивлениях вентилятор будет потреблять большую мощность и его работа станет продолжительнее. То есть при таких условиях электровентилятор быстрее выработает свой ресурс.
Отдельно стоит сказать, что означает очень важный параметр «приведенная теплоотдача», которая измеряется в Вт/К. На самом деле все очень просто. Согласно нормативной документации, которая регламентирует методику проведения испытаний, абсолютное количество отведенного тепла делится на 60 °C. Почему именно на шестьдесят и откуда эти градусы взялись?

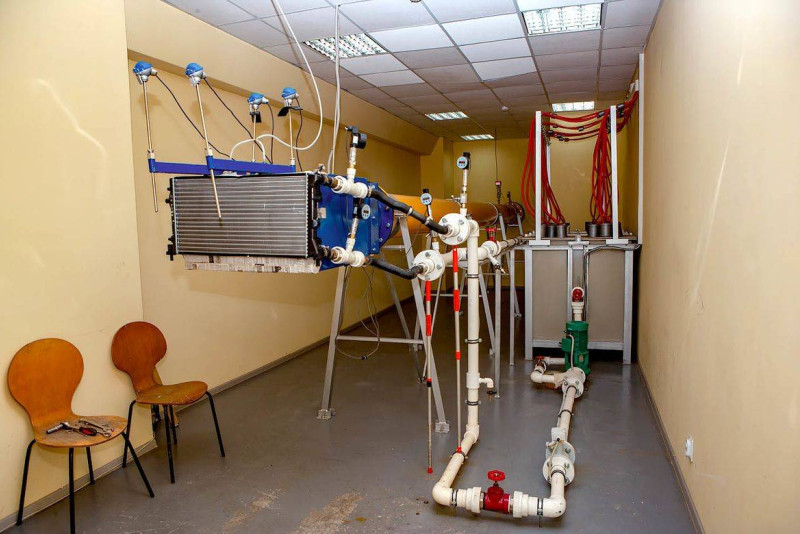

Переместимся в лабораторию, где и попробуем рассказать, как вообще производится снятие характеристик с радиаторов

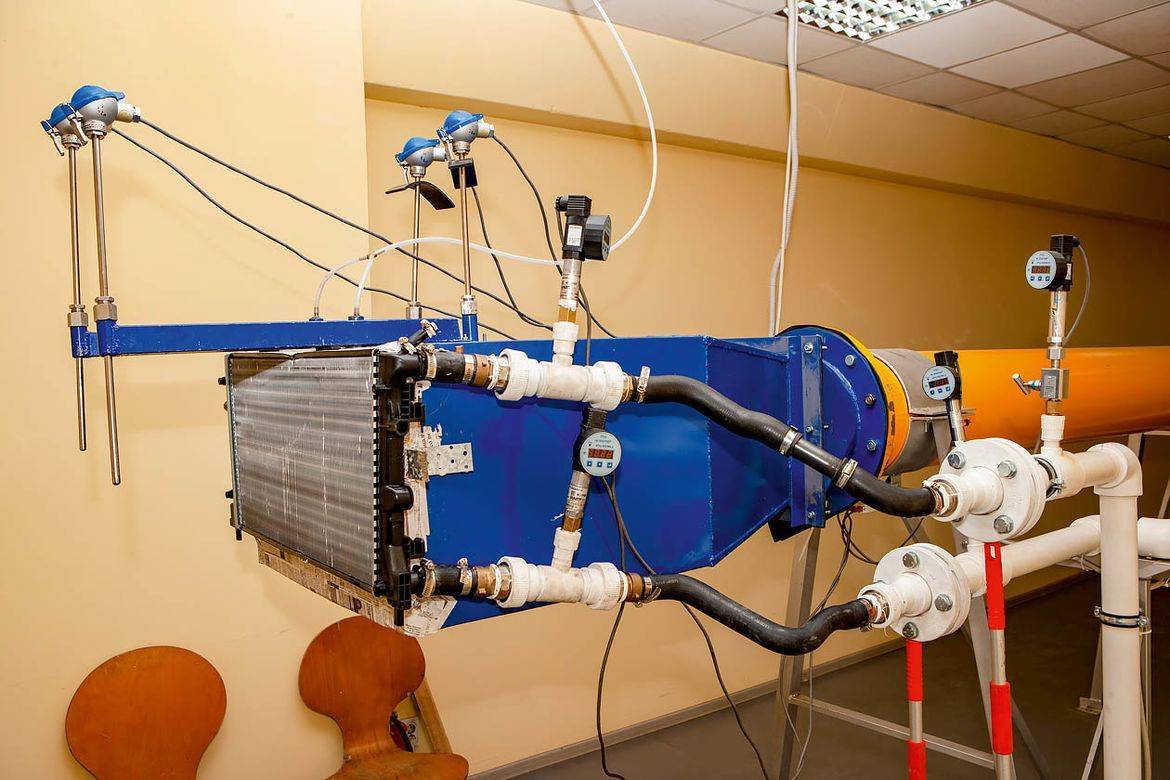

Первое, что обращает на себя внимание, — это длинная (7,5 м) аэродинамическая труба, в конце которой установлен электровентилятор мощностью 50 кВт. Его задача — создание регулируемого воздушного потока (имитация движения автомобиля), который проходит через установленный перед аэродинамической трубой радиатор. Второй элемент — бак с водой емкостью более 2000 литров, в который опущены электрические тэны суммарной мощностью 200 кВт
Их основная задача — поддержание постоянной температуры воды в пределах 80 °C
Второй элемент — бак с водой емкостью более 2000 литров, в который опущены электрические тэны суммарной мощностью 200 кВт. Их основная задача — поддержание постоянной температуры воды в пределах 80 °C.
Принцип работы установки кажется довольно простым: радиатор устанавливается перед диффузором аэродинамической трубы, после чего циркуляционный насос прокачивает через него горячую воду, а электровентилятор создает требуемый воздушный поток (расход) с температурой около 20 °C. Многочисленные датчики фиксируют давление, температуру и расходы воды и воздуха.
Согласно нормативной документации, температуры приведения принимаются в зависимости от типа теплообменника. Для радиаторов систем охлаждения и отопления температура воды, поступающей в радиатор, должна быть 80 °C, а температура воздуха, который охлаждает радиатор, — 20 °C. Температурный напор для радиаторов охлаждения — как раз 60 °C, и исходя из этой величины производится расчет приведенной теплоотдачи.

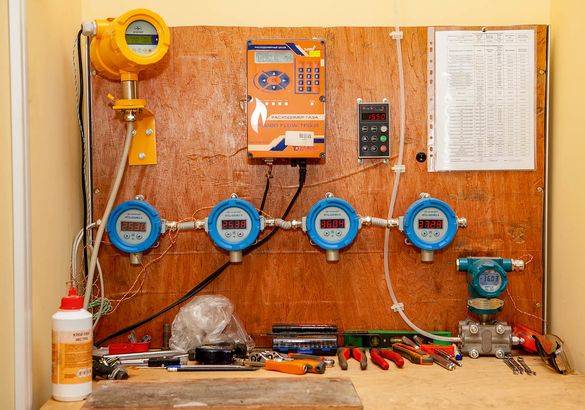

Параметры с контрольных приборов заносятся в специальную программу по обработке данных
Если разность температур жидкости и атмосферного воздуха возрастает, то теплоотдача радиатора тоже растет. И наоборот: при уменьшении разности температур теплоотдача будет уменьшаться. Приведенная теплоотдача радиатора считается только для одной регламентированной контрольной точки расхода воды и воздуха. Если расходы отличаются от заданных в контрольной точке, то и теплоотдача радиатора будет отличаться и использовать значение приведенной теплоотдачи радиатора для корректных расчетов не получится.
Полезные советы
Итак, технические характеристики радиатора Термал нами были освещены. Теперь хотелось бы дать несколько рекомендаций, которые помогут вам исключить некоторые неприятные моменты в процессе его эксплуатации.
- Дополнительно окрашивать отопительный прибор запрещается, особенно это касается металлических красок.
- В начале отопительного сезона рекомендуется проводить очистку радиатора.
- Навешивать на батарею защитные экраны из пористых материалов строго запрещено.
- Устанавливать запорную арматуру рекомендуется только на нижней подводке трубопровода.
- При установке запорной арматуры на верхнюю подводку, необходимо обязательно установить на радиатор кран Маевского. Кстати, последний является неотъемлемой частью прибора, устанавливаемой в заводских условиях.
- При заполнении радиатора теплоносителем необходимо воздухоотводчик держать обязательно открытым.
- Оставлять прибор отопления без воды можно максимум на 15 дней.
https://youtube.com/watch?v=ao7cZ9k8Mcs
Не забудьте оценить статью:
Технология производства
В основе способа производства батарей отопления Термал лежит метод экструзии. Это технология горячего прессования, с помощью которой внутренние полости приборов получаются с зеркальной поверхностью без дефектов.
- Такая поверхность позволяет исключить образование на ней скопления шламов и пузырьков газа. Оба фактора являются негативными в плане разрушения изделия изнутри. Это первое.
- Второе – с помощью данной технологии радиатор получает максимальную прочность по всему своему объему. А это в свою очередь предотвращает такие процессы, как завоздушивание и взрыворазрушение. Напомним еще раз о невысоком качестве теплоносителя и о гидравлических ударах, которые появляются в системах отопления многоквартирных домов.
- Экструзионная технология также дает возможность производить малолитражные отопительные приборы. Это не только экономия теплоносителя, а, значит, и топлива для отопительных целей, но и экономия алюминия, как сырьевого материала. Этот же показатель дает возможность комплектовать батареи Термал с локальными терморегуляторами.
- Возвращаясь к качеству теплоносителя, отметим, что данный вид отопительных приборов может выдерживать норму водородного показателя 9,5 pH. Аналогичные радиаторы от зарубежных производителей могут выдержать только 8,0 pH.
Характеристики радиатора «Термал»
Радиаторы отопления Термал относятся к категории «тонких», их толщина всего 55 мм. Очень удобный вариант особенно для тех помещений, где установлен узкий подоконник или данный элемент вообще отсутствует. Заметим, что зарубежные аналоги в 1,5-2,0 раза толще.
Два типоразмера: 300 и 500 мм
Высотный типоразмер приборов стандартный, их точная высота: 331 и 531 мм. При этом количество секций: минимальный 3 штуки, максимальный 16. В зависимости от высоты прибора у каждого радиатора свои теплотехнические и эксплуатационные характеристики. Рассмотрим каждую батарею по отдельности.
Радиатор 300
- Выдерживает давление 24 атм. При этом краткосрочное давление может быть 35 атм.
- Производитель уверяет, что запас прочности данного изделия 60 атм.
- Температура теплоносителя рабочая — +105С. Краткосрочная температура +135С.
- Мощность 0,114 кВт.
- Масса одной секции 1,0 кг.
- Вместимость секции ,0105 л.
- Срок эксплуатации 20 лет. Кстати, неплохой показатель.
Радиатор 500
Технические характеристики радиатора Тремал-500 практически такие же, за исключением некоторых:
- Мощность прибора – 0,174 кВт.
- Вес одной секции 1,3 кг.
- Вместимость – 0,123 л.
По всем остальным показателям обе модели одинаковы. Хотелось бы добавить, что соединительных патрубков у радиатора четыре по две с каждого бока. Резьба монтажных гнезд внутренняя правая размером ¾.
К тому же батареи Термал снабжены двойной блокировкой протечек:
- Запрессовка штуцеров каждой секции.
- Использование блока резиновых прокладок.
Испытания показали, что батареи не протекают даже после их заморозки с последующим сильным нагревом. Двухуровневая блокировка – это стопроцентная защита в процессе монтажа. Тот, кто уже сталкивался с монтажными работами, к примеру, литых радиаторов, у которых одноступенчатая плоская защита манжетами, знает, что после их установки протечки дело обычное. С радиаторами Термал это произойти не может.
Процесс окрашивания производится порошковыми эмалями в электростатическом поле. Это один из самых надежных способов добиться высококачественного окрашивания, поэтому приборы отопления Термал не требуют ремонта внешнего вида на протяжения всего срока эксплуатации.
Биметаллические приборы отопления Термал
Разновидности алюминиевых батарей
Начать следует с того, что алюминиевые радиаторы не все одинаковы. Они подразделяются на три основных вида. И, чтобы сделать правильный выбор, следует внимательно изучить особенности каждого.
Литые батареи из алюминия
Эти приборы действительно производятся методом литья с использованием сплава алюминия и кремния, который заливают в формы под большим давлением и оставляют для застывания и последующей обработки.
В сплаве около 12% кремния, такая добавка повышает прочность изделия.
Литые батареи имеют проходной канал вертикального типа, горизонтальные каналы, пластины оребрения и наружное покрытие
Вертикальный канал уже, чем горизонтальные, а оребрение значительно увеличивает площадь отдачи тепла. Секции между собой могут скрепляться с помощью ниппеля.
Литые устройства высотой полметра дают теплоотдачу около 200 Вт, а служат такие конструкции не менее 15 лет.
Экструзионные радиаторы
Экструзионное изготовление подразумевает методику продавливания всё того же алюминиево-кремниевого сплава через сопла для образования формы. После того, как секции застынут, их соединяют между собой прессованием.
Если говорить о качестве, то экструзионные радиаторы почти ничем не отличаются от литых.
Разница только в том, что количество секций в готовом приборе изменить невозможно. Кроме того, предъявляется меньше требований к водородному показателю теплоносителя в системе отопления
Анодированные батареи
Анодированные приборы стоят в этом ряду особняком. Они мало отличаются в конструктивном плане от литых и экструзионных, но имеют другой сплав и методику обработки.
В этом варианте используется алюминий высокой чистоты, а после отливки секционной формы, его подвергают анодному оксидированию, которое увеличивает прочность материала и устойчивость к химическому и механическому воздействию
После такой подготовки секции батарей погружаются в электролит и только затем соединяются между собой с помощью наружных муфт.
Внутри поверхность анодированных радиаторов гладкая, что значительно облегчает движение теплоносителя в системе.
Биметаллические батареи Radena
Как уже говорили, «Радена» — полный биметалл. Что это значит? Что и вертикальный, и горизонтальные коллекторы выполнены из стали. Для чего это делают? Первая причина — исключить контакт алюминия с теплоносителем, который в сетях централизованного отопления очень далек от нормы. Алюминий, как известно, химически активный металл, и при высоком уровне pH он быстро коррозирует, что приводит к появлению течей. Потому и выставляют производители требования по водородной активности: чтобы была гарантия длительной эксплуатации.
Краткие данные, характеризующие радиаторы из и стали (биметаллические)
Вторая причина использования стали в радиаторах — повышение прочности. Алюминий и его сплавы — металл мягкий, а так как перепады давления в сетях централизованного отопления могут быть очень немалые, не все алюминиевые батареи могут их переносить. Особенно если для экономии, стенки коллекторов сделаны тонкими. А сталь, даже небольшой толщины выдерживает большие давления, чем алюминий.
В радиаторах стальные коллекторы между собой соединяются сваркой: вертикальная трубка снаружи по кругу вваривается в коллектор. Но сталь имеет небольшой коэффициент теплопроводности, потому на нее наплавляется алюминий, создаются ребра-воздуховоды. Полученная в результате биметаллическая секция имеет высокую прочность, низкую химическую активность и хорошую тепловую мощность.
Технические характеристики биметаллических батарей «Радена»
Некоторые фирмы выпускают радиаторы, в которых из стали сделана только вертикальная трубка. У них выше теплоотдача, чем у полного биметалла, но теплоноситель по-прежнему контактирует с теплоносителем. Их можно применять далеко не во всех сетях, но к плюсам такого варианта можно отнести их меньшую стоимость. Полный биметалл из-за сложного технологичного процесса стоит намного дороже.
Radena выпускает только полный биметалл и использует при этом только высокоуглеродистую сталь. Потому рабочее давление 25 атм, температура среды — 100 o C и строк гарантии 25 лет. Линейка одна, три межосевых расстояния: 150, 350 и 500 мм. Цена на радиаторы Radena CS 500, у торгующих фирм, порядка 14$. И это цена на полный биметалл. В спецификации они обозначаются Radena CS 150, Radena CS 300, Radena CS — модификации с боковым (стандартным) подключением. Есть радиатор с нижним подключением, например, Radena VS 500. Их технические характеристики приведены в таблице.
Правила эксплуатации
Одно из достоинств — малая глубина, второе — почти сплошная лицевая панель Еще раз напомним: радиаторы «Термал» — неразборная конструкция, перебрать их невозможно: нарушится герметичность. Запрещается полностью перекрывать подводящий трубопровод при закрытом спускном клапане на воздухоотводчике. Нельзя оставлять радиатор надолго незаполненным теплоносителем: начинается активная коррозия.
Два-три раза за сезон необходимо стравливать воздух. Если установлен автоматический воздухоотводчик, ничего делать не нужно, если ручной (кран «Маевского») — необходимо вручную открывать кран. Для этого, вставив ключ или отвертку в соответствующий паз, провернуть на один оборот против часовой стрелки (больше не надо, при большом давлении вернуть на место выкрученный запорный цилиндр будет проблематично). Если в батарее есть воздух, он начинает выходить (слышно шипение), потом понемногу начинает выходить теплоноситель (подготовьте банку и/или тряпку). Когда струйка теплоносителя станет сплошной, весь газ вышел. Закручиваете кран, повернув ключ (отвертку) в обратном направлении. Сильно можно не затягивать — через микро-отверстие будет понемногу выходить газ, и стравливать его придется реже.
Вообще, данная процедура повторяется после запуска системы несколько раз с каждым радиатором. Потом нужна будет периодическая проверка (раз в пару месяцев). Если газообразование будет проходить активно, это значит, что система работает неправильно, требуется консультация специалиста.
Для предотвращения повреждения радиатора при опрессовке систем многоэтажных домов, возможно кратковременное отключение на время испытаний. Только перед тем, как закрыть шаровые краны, нужно открутить клапан воздухоотводчика.
Чистку наружных поверхностей проводить нужно 2-3 раза в сезон. Использовать только мягкие материалы без абразивных составляющих.
Достоинства и недостатки алюминиевых радиаторов
Алюминиевые радиаторы – это достойная альтернатива массивным чугунным батареям. Эти устройства не являются цельным объектом, они состоят из секций, и, при необходимости, вы можете нарастить радиатор, добавив секции по своему усмотрению. Такая сборная конструкция позволяет легко осуществлять ремонт и замену составных частей.
Все соединения между секциями выполнены весьма герметично, и протечки возникают крайне редко
Кроме того, алюминиевые приборы отопления не нужно постоянно зачищать и красить, на них не образуется ржавчина. К этим достоинствам можно ещё добавить:
- малый вес – так как алюминий является очень лёгким металлом. При этом, прочность сплава на высоте, что позволяет ему хорошо справляться с кратковременным повышением давления. Одна секция радиатора весит до полутора килограмм;
- внешний вид таких отопительных приборов – всегда аккуратный и опрятный, их без стеснения можно устанавливать на видном месте;
- большая теплоотдача – каждая секция способна отдавать тепло в 205 Вт, это даёт возможность отказаться от громоздких конструкций в пользу компактных приборов;
- устойчивость к коррозионному поражению;
- ремонтопригодность – секции радиаторов взаимозаменяемы, их можно запаивать;
- доступная цена – такие устройства могут позволить себе семьи с небольшим достатком;
- простой монтаж. Установка не требует профессиональных навыков. Каждый радиатор снабжён подробной инструкцией и набором крепежей и фитингов.
Эти батареи долго сохраняют целостность и служат десятилетия
Но нужно помнить, что такие радиаторы имеют и недостатки. Если их учитывать, то можно избежать многих проблем:
- нестойкость к агрессивным теплоносителям;
- подверженность гидроудару – по этой причине не рекомендуется устанавливать их в многоквартирных постройках;
- периодическое газообразование – необходимо устанавливать в системе клапан для стравливания лишнего воздуха.
Все эти недостатки свидетельствуют о том, что алюминиевые батареи подходят для использования в частном секторе и нежелательны в высотных домах
Конструкция трубчатых радиаторов отопления
Внешний вид трубчатых радиаторов в целом мало отличается от традиционных батарей систем отопления, но при этом они изящнее и тоньше.
Одно из главных отличий в том, что трубчатые батареи не монолитны, они состоят из отдельных элементов, предварительно сваренных в единый узел.
Конструкция трубчатого радиатора включает в себя следующие элементы:
- Верхний коллектор.
- Нижний коллектор.
- Стальные трубки, соединяющие коллекторы между собой.
- Штуцеры для подключения к системе отопления.
В зависимости от конкретной модели, в одной секции бывает от 2 до 6 трубок. В свою очередь, число секций колеблется в пределе от 2 до 60. По мере увеличения числа трубок увеличивается глубина самой батареи, что позволяет уменьшить её ширину при сохранении оптимальных показателей теплоотдачи. Этот фактор немаловажен для небольших помещений либо помещений, не позволяющих использовать батарею необходимой ширины.
Справка. Широкий спектр имеющихся в продаже моделей позволяет сделать оптимальный выбор с учётом характеристик и особенностей помещений, которые требуется обогреть.
Элементы трубчатых батарей изготавливаются из стали, прежде всего благодаря высоким показателям прочности, пластичности, свариваемости, а также устойчивости данного сплава к коррозийным процессам. Соединяют отдельные элементы лазерной сваркой, что обеспечивает минимальную толщину сварных швов при высокой прочности и надёжности готовой конструкции.
Фото 1. Трубчатый радиатор вертикального типа. Изготовлен из стали, имеет большое количество трубок.
Основные особенности
Кроме конструкционных особенностей, для такого отопительного оборудования также характерны:
- Вариативность подключения. Благодаря наличию пары боковых и пары нижних штуцеров, подключают устройства к системе теплоснабжения боковым либо нижним способом.
- Вариативность монтажа. Ряд моделей комплектуется ножками, что позволяет размещать батареи на полу без крепления к стене.
- Пониженное гидравлическое сопротивление обеспечивает хорошую пропускную способность во время работы.
Технические характеристики
В зависимости от конкретной модели, основные технические характеристики описываемых агрегатов варьируются в следующих пределах:
- Высота — от 150 до 3 тыс. мм.
- Ширина — от 200 до 2 тыс. мм.
- Глубина — от 50 до 300 мм.
- Толщина стенок — от 1,2 до 2 мм.
- Рабочее давление — до 10 атм.
А также от модели к модели разнятся:
- Количество секций. От данного параметра напрямую зависит ширина радиатора.
- Количество трубок в секции. Влияет на глубину батареи.
- Сечение трубок. Среди имеющихся в продаже моделей наиболее распространены батареи с круглым, прямоугольным и овальным сечением основных элементов конструкции.
Важно! Сечение трубок батареи практически не влияет на её показатели теплоотдачи и имеет скорее декоративную, нежели практическую функцию. Эффективность работы прежде всего зависит от диаметра трубок и их количества в секции
Преимущества и недостатки
Среди неоспоримых преимуществ стальных трубчатых батарей выделяются:
- Лёгкость монтажа, возможность самостоятельной установки.
- Равномерность нагрева.
- Безопасность использования и долгий срок эффективной эксплуатации.
- В большинстве моделей отсутствуют острые углы, что в значительной степени минимизирует вероятность получения травм (прежде всего маленькими детьми).
- Лёгкость в обслуживании и уходе.
- Многообразие модельного ряда позволяет выбрать радиатор, соответствующий интерьеру отапливаемого помещения.
Основные недостатки:
- Невысокие показатели теплоотдачи. При этом данный недостаток прежде всего присущ самым дешёвым моделям с минимальным количеством трубок в секции.
- Высокая стоимость по сравнению с традиционными радиаторами.
- Риск прорыва в местах сварки при сильном перепаде давления.
Вышеозначенный фактор в значительной степени ограничивает круг эффективного и безопасного применения подобных устройств.
Резкие перепады давления преимущественно характерны для систем централизованного отопления многоквартирных домов, ввиду чего специалисты рекомендуют устанавливать трубчатые радиаторы только в частных жилищах, оборудованных автономными отопительными системами.
Внимание! Срок эффективного и безопасного использования трубчатых радиаторов зависит от качества устанавливаемого оборудования, а также соблюдения рекомендаций, приведённых в инструкции по эксплуатации
Сборка секционных батарей отопления
Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.
- Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
- На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
- На два ниппеля (фитинга) одевают паронитовые кольца.
Как собрать (добавить) секции к алюминиевому радиатору
- Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
- Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
- Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
- Поворотом ключа ниппель втягивают в первый секционный блок.
- Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.
Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.
