Обзор радиаторов отопления Purmo и их технические характеристики

Основные виды продукции

Среди широкого ассортимента наименований радиаторы Пурмо имеют некоторые отличия по способу крепления, типу конструкции и назначению. Подходят для одно- и двухтрубных систем отопления.

Трубчатые батареи

Трубчатый радиатор

Трубчатые радиаторы Purmo изготавливаются из низкоуглеродистой стали с применением D-образного профиля. Он дает возможность увеличить тепловую мощность. Количество трубок в конструкциях зависит от типа выбранной модели. Верхняя и нижняя часть представляет собой коллекторы, полученные путем сваривания трубок.

Такие конструкции отличаются высокой производительностью, способны отдавать большое количество тепла для быстрого нагрева воздуха. Сварочные швы достаточно герметичны, что свидетельствует о длительном сроке службы батареи.

Декоративные

Декоративный радиатор

Декоративная батарея от бренда Purmo относится к трубчатым. Подобная конструкция имеет индивидуальный дизайн и нестандартные соединители. Конструкция подходит для функционального дополнения детской комнаты или помещения с эффектным интерьером. Подобные модели можно подобрать по цветовой палитре.

Панельные радиаторные системы

Стальной панельный радиатор Purmo имеет небольшую толщину, по периметру материалы выполнены с выступающими ребрами. Они дополняют прочность конструкции и позволяют совершать эффективный теплообмен.

Изготавливаются модели с помощью сварки. Внутри создаются специальные каналы, которые обеспечивают беспрепятственное перемещение теплоносителя внутри прибора. Такие системы применяются в помещениях с высокой степенью влажности.

Вертикальные и горизонтальные радиаторы

Вертикальный панельный радиатор

Данные модели относятся к панельным вариантам.

• Горизонтальные типы отопительных систем могут применяться в бытовых условиях и для отопления в офисах, магазинах и промышленных помещениях. Такие батареи обычно имеют стандартную длину: 60, 80, 100, 120 см. При необходимости обзавестись вариантом с большими габаритами нужно предварительно сделать заказ.
• Вертикальные стальные радиаторы Purmo – конструкции, которые подходят для отопления помещений с узкими и высокими стенами, комнат, в которых отсутствует возможность подключения горизонтальных радиаторов.

Гигиенические варианты радиаторов

Такие модели устанавливаются преимущественно во врачебных или процедурных кабинетах либо любых частных клиниках. Конструкции отличаются устойчивостью к воздействию влаги, на них не образуется ржавчина и коррозия. Во время нагрева гигиенические радиаторы не издают постороннего запаха.

Технические характеристики радиаторов Purmo

Характеристика трубчатых радиаторов Purmo Delta Laserline Известно, что компания Purmo — это один из заслуженных производителей отопительной техники

При изготовлении систем обращают особое внимание на эксплуатационные характеристики. Однако для панельных и трубчатых моделей они отличаются. К характеристикам панельных вариантов относят:

К характеристикам панельных вариантов относят:

• материал изготовления — низкоуглеродистая холоднокатаная сталь;
• испытательное давление — 15 бар;
• рабочее давление — 10 бар;
• температура теплоносителя составляет 110 градусов.

Характеристики трубчатых изделий:

• количество трубок в одной секции — не более 6;
• глубина конструкции — 63-215 мм;
• мощность двухтрубных изделий — 13-223 Вт;
• мощность шеститрубных радиаторов — до 809 Вт.

Особенности

Немецкая фирма Kermi была основана в 1960 году. Основной вид производимой продукции – это стальные панельные радиаторы, хотя производитель также известен по душевым кабинам. Однако именно немецкие радиаторы получили широкую популярность не только в Германии, но и по всему миру. Внешний вид немецких батарей понравился и российским покупателям

Немаловажной составляющей успеха стало и качество изделий

Особенности радиаторов заключаются в двух типах подключения, а также в трех разных толщинах металла. Кроме изделий из стали, покупателям доступны биметаллические варианты. Российскому потребителю особенно полюбились изделия, предназначенные для установки в индивидуальных домах и коттеджах. Внешний вид приборов является изысканным, благородным и элегантным. Агрегаты недешевые, но потребители отмечают окупаемость затрат, а также высокую степень комфорта.

Принцип действия любых радиаторов основан на теплоносителе, циркулирующем внутри прибора. Поступающая в радиатор жидкость имеет свойство замедлять движение от прибора к прибору и к тому же остывать. В результате тепла в помещение передается меньше. Главная особенность немецких радиаторов – это повышенные характеристики отдаваемой теплоты. Теплоотдача от лицевой поверхности установленных батарей довольно приличная. Поэтому для автономных систем отопления с невысоким рабочим давлением радиаторы Kermi являются идеальными.

Компания предлагает батареи различных размеров. В продаже представлены в основном модели белого цвета. По утверждению производителя порошковое покрытие изделий экологически чистое. А также утверждается, что это специальное покрытие позволяет лучше удерживать температурные показатели приборов. Декоративные модели, встречающиеся в продаже, отличаются от основной линейки цветом и дизайнерскими особенностями.

Основной вид изделий, выпускаемых Kermi – это панельные радиаторы, состоящие из стальных пластин, соединенных парами. Теплоноситель в таких радиаторах передвигается по каналам, выдавленных способом штамповки. Обычно каналов для циркулирующей жидкости несколько. Один из них расположен вверху, а другой – внизу. Парных пластин в стальном изделии бывает собранно несколько.

Для увеличения отдачи в некоторых моделях присутствуют конвективные ребра – это листы стали гофрированного вида, которые имеют небольшую толщину и обычно привариваются за лицевую панель. Внешне от этого обычно ничего не меняется, а сбоку и сверху изделия снабжаются декором. В некоторых батареях Kermi отличается способ подачи носителя. Технология Therm-X2 считается последовательной и известной. На практике горячая жидкость подается сначала на переднюю часть, затем на последующие. В результате самой горячей получается часть, обращенная в комнаты.

Больший расход теплоты приходится на комнату. Других расходов теплоты при таком подключении намного меньше. На практике батареи Kermi последовательного типа нагревают помещение быстрее, чем прочие виды устройств. Особенное качество нагрева приборы показали при подключенных насосах и коллекторах в системе. Фирма устанавливает на свои приборы регулировочные вентили. Новинка позволяет оптимально сбалансировать стабильную температуру во всех комнатах. В основном стальные радиаторы других производителей поставляются с термостатами, при этом термоголовку нужно докупать отдельно. С радиаторами Kermi добавляется комфорта индивидуальным отопительным системам. Для системы расходуется только выверенное число топлива, что значительно понижает траты.

Кроме последовательного варианта, в батареях Kermi имеется возможность бокового и нижнего варианта. Нижний подвод может быть и левым, и правым, а еще он может находиться по центру. Поэтому развод отопительных труб можно делать так, как удобно, не учитывая особенности отопительного устройства. Установку приборов можно осуществить и после завершения отделки, желательно только заранее укрепить кронштейны на стене. Стоит рассмотреть подробнее технические характеристики основных выпускаемых фирмой видов радиаторов.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Особенности конструкции радиаторов Purmo

Для изготовления батарей сталь подходит по многим параметрам, она является гибким и ковким материалом, при высокой прочности легко соединяется сваркой, ее технологичность давно проверена у различных изделий отопительной системы. Стальные панельные батареи
изготавливают двух видов:

• трубчатые радиаторы;
• панельные разновидности плоских батарей.

Панельный тип

Вначале для изготовления прибора делают заготовки. Два плоских стальных прогона соединяют при помощи контактной сварки по контуру для прочного сцепления. При создании прибора штампуют вместе две или три такие полученные панели. Внутри получаются овальные полости-ходы для перемещения отопительной жидкости. Окончательно готовые детали присоединяют друг к другу при помощи патрубков.

Для повышения отдачи тепла
с изнанки на панелях ставят П – образные ребра, которые изготавливают из более тонкой стали, чем пластины. Такая конструкция с успехом повышает конвекцию. Сложное соединение нескольких пластин снаружи накрывается специальным кожухом.

Разновидности панельных радиаторов отопления Purmo зависят от числа соединенных конверторных и нагревательных пластин внутри плоского прибора. Владельцы частных домов наиболее предпочитают устанавливать плоские радиаторы Purmo только с функцией нагревания воздуха, без конверторного сообщения. Такие панельные радиаторы получаются небольшими по толщине, что дает возможность монтировать их без уменьшения полезной площади комнаты.

Радиаторы Purmo трубчатого типа

Эти модели относят к изделиям трубчатого типа, если сердечник отопительного панельного прибора представляет собой сваренные между собой трубы
и является одновременно корпусом. В изготовлении такой радиатор более сложный, чем панельный тип, но моделей представлено большое множество. Потребители наиболее часто предпочитают выбор классического распространенного варианта, когда радиатор похож на старинные чугунные модели, но внутри предусмотрено гораздо больше ходов для передвижения отопительной жидкости.

Цена радиаторов
Purmo довольно значительная, этот тип можно отнести к элитным моделям и назвать его бюджетным нельзя. Дизайнеры, работающие с размахом творческой мысли в тандеме с полетом фантазии, могут позволить себе оригинальный дизайн, где панельный радиатор выступит изюминкой дорогого интерьера.

Модельный ряд радиаторов Purmo

Продукция Purmo позволяет смонтировать отопительную систему любой конфигурации. Компания выпускает как трубчатые, так и панельные радиаторы. Помимо этого, в ассортименте имеются полотенцесушители, трубы, конвекторы и вентиляционные системы.

Purmo Compact

Это базовая модель радиатора панельного типа с профилированной поверхностью, имеющая 4 боковых отверстия с резьбой ½ дюйма для подвода труб отопления. Маркируются изделия данной модели следующим образом — 11, 12, 22, 33. Первой значение маркировки указывает количество панелей, по которым движется теплоноситель, второе — количество рядов внутренних П-образных ребер для улучшения эффекта конвекции. Соответственно, чем больше обозначение, тем мощнее будет прибор, но в этом случае его глубина также увеличивается.

Батареи Purmo Compact предназначены для использования в одно- и двухтрубных системах отопления закрытого типа. В зависимости от модели длина радиатора может составлять от 40 см до 3 м, а высота — от 30 см до 90 см. Допустимое давление 10 атм. Максимальная температура теплоносителя — +110°С.

При необходимости подвода труб снизу предусмотрена модель с нижним подключением Ventil Compact, в которой входные отверстия могут располагаться с левой или правой стороны радиаторы. При заказе по телефону этот момент необходимо обязательно уточнять. В модели Ventil Compact M предусмотрено нижнее подключение по середине прибора.

Все модели с нижним подключением оснащаются термостатическим вентилем. Его настройку осуществляют на производстве. Дополнительная регулировка требуется в редких случаях, если по какой-либо причине его работа не устраивает.

Purmo Hygiene

Специальный гигиенический тип радиаторов без внутренних ребер. При движении конвекционных потоков вместе с ними поднимаются частицы пыли, которые затем оседают на внутренней поверхности радиатора. Отсутствие ребер облегчает процесс очистки прибора. Модель Hygiene рекомендуется для установки в помещениях где проживают люди с аллергическими заболеваниями, а также в больницах, детских садах и других общественных местах. В таких радиаторах доля тепла, передаваемая инфракрасным излучением, значительно превышает конвекционный теплообмен.

Purmo Vertical

Данный вид радиаторов относят к дизайнерскому типу и больше подходит для загородных домов или квартир с автономной системой отопления.

Purmo Air

Металлопластиковые окна обладают хорошей энергоэффективностью, но их необходимо периодически открывать для проветривания помещения, в противном случае недостаток свежего воздуха может стать причиной плохого самочувствия. Специалисты компании учли эту проблему и разработали модель Air, позволяющую проветривать помещение без открытия окна.

Радиатор монтируется на наружную стену, рядом проделывается сквозное отверстие и устанавливается фильтр. Пройдя через него, холодный воздух нагревается от радиатора и рассеивается по комнате. Таким образом получается миниатюрная вентиляционная система с подогревом. Оборудование для вентиляции поставляется в комплекте с радиатором.

Delta Laserline

Данная модель относится к трубчатому типу радиаторов, состоящих из секций. Конструкция каждой секции представляет собой две головки, соединенные между собой стальными трубами. В зависимости от модели количество рядов труб может быть разное. При помощи сварки секции соединяются в единый радиатор. В такой конструкции большую роль играет качество сварных швов. Для изготовления трубчатых радиаторов применяют лазерную сварку, контролируемую компьютерной системой.

READ Как установить образ iso на жесткий диск

Модели Delta Laserline имеют традиционную форму, используемую в таких типах батарей, но немного в другом исполнении. Трубы изготавливают не округлыми, а в форме буквы D, благодаря чему достигается более эффективная теплоотдача при меньших размерах.

Длина таких батарей варьируется от 20 см до 2,5 м, высота от 15 см до 3 м. Есть возможность изготовления радиаторов любой высоты по индивидуальным размерам. Допустимая температура теплоносителя 120°С, при давлении до 10 атм.

Purmo Delta Bar

Этот радиатор можно назвать по-настоящему эксклюзивным. Он может служить не только как отопительный прибор, но и как декоративный столик или даже барная стойка. Также его можно использовать в качестве перегородки для зонирования помещения.

Технические характеристики и модели

Финский бренд предлагает на нашем рынке множество моделей своих радиаторов. Материалом изготовления служит сталь. Можно выделить 5 главных разновидностей:

• Стальные радиаторы высотой от 300 до 900 мм;
• Батареи высотой 200 мм;
• Горизонтальные декоративные;
• Вертикальные декоративные;
• Трубчатые.

Каждая из этих разновидностей имеет множество изделий и модельных линеек, различных геометрических размеров.

Стальные радиаторы высотой от 200 миллиметров

В этот модельный ряд входит несколько линеек продуктов, например, Compact, Plan, Ramo. Это универсальные панельные батареи. Панели у приборов профилированные и гладкие (модели, Ramo, PLAN и другие). Два вентиля расположены снизу, что позволяет произвести малозаметную подводку – трубы с горячей водой можно спрятать даже под напольным покрытием. Вообще, слово Ventil в названии всех моделей ПУРМО обозначает нижнюю подводку.

Длина приборов варьируется от 600 до 3000 миллиметров. Рабочее давление 10 бар. Во время испытаний Радиаторы PURMO могут выдерживать подъемы давления (гидроудары) до 15 бар. Температура теплоносителя может достигать 110°С. Толщина стали соответствует EN-442.

Среди стандартных приборов с боковым подключением можно выделить модель PURMO Compact. Это стальные панельные отопительные приборы с 4 патрубками с торцевых поверхностей. Верхняя поверхность надежно ограждается планками «гриль». Подключение к трубопроводу производится резьбой G1/2. Шаг трубчатого коллектора 33,1 мм. Высота от 300 до 900 мм, длинна также от 400 мм до 3 метров. Эти радиаторы наиболее популярные у российских покупателей, имеют отечественные сертификаты качества, гарантия на продукт 10 лет.

PURMO выпускает также специальные отопительные приборы, которые привлекут внимание дизайнеров интерьеров. Например, серия PLAN, которая представляет собой радиатор с плоской стальной панелью

Компания окрашивает изделия по специальной порошковой технологии, в белый цвет по каталогу RAL 9016

Другие цвета доступны по заказу

Компания окрашивает изделия по специальной порошковой технологии, в белый цвет по каталогу RAL 9016. Другие цвета доступны по заказу.

Специально для «чистых» помещений, медицинских учреждений, детских дошкольных образовательных заведений можно приобрести радиаторы серии Hygiene. По техническим характеристикам они не отличаются от других стальных батарей, но лишены внешних конвекционных элементов, на которых неизбежно скапливается пыль. Такие отопительные приборы максимально удобны в уборке, очень гигиеничны, о чем и говорит название.

Горизонтальные, вертикальные, трубчатые, декоративные

В наше время радиатор давно перестал быть только отопительным прибором утилитарного назначения. Сегодня это важная часть интерьера. Для тех, кто хочет видеть у себя дома не только теплые, но и красивые, необычные батареи компания ПУРМО предлагает множество решений. Вашему вниманию представлены такие необычные серии, как KOS, FARO, NARBONNE, TINOS, PANOS – горизонтальные и вертикальные приборы отопления

Будучи установлены в комнате они сразу привлекут внимание необычным дизайном. Также интересно выглядят в интерьере трубчатые батареи, типа Delta (Laserline, TWIN, BAR)

Способы подсоединения

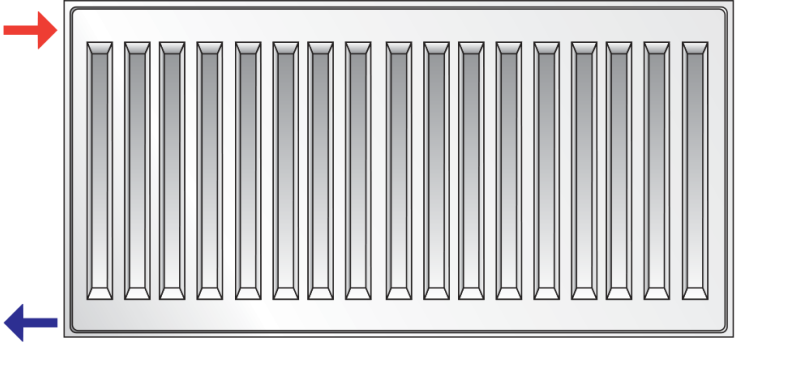

Это наиболее популярное решение, позволяющее полсоединять радиаторы как справа, так и слева. Питательная труба должна быть подсоединена к верхнему штуцеру радиатора, а обратная – к нижнему. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.	Чаще всего применяется в радиаторах тип «С», когда система ЦО размещена в полу. Кроме того может использоваться в радиаторах типа «Н», а после выемки термостатического клапана – также в радиаторах типа CV и HV. При таком виде подсоединения теплоотдача радиатора будет примерно на 10% ниже номинальной.
Перекрёстное подсоединение Рекомендуется для радиаторов длиной более 2 000 мм, а также для тех, длина которых вчетверо превышает высоту. Питательая труба должна быть подсоединена к правому или левому верхнему штуцеру, а обратная – к противолежащему нижнему штуцеру. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.

Лучшие из стальных радиаторов отопления трубчатых

Arbonia 2057

Стильный Arbonia 2057 Мне нравится1Не нравится

Представляет идеальное сочетание стильного дизайна с функциональностью и надёжностью. Модель с боковым типом подключения подходит для систем автономного и централизованного типа. Пятиступенчатая обработка поверхности изделия, включающая тщательную очистку, грунтовку, порошковую покраску и высокотемпературную закалку, гарантирует длительную защиту от коррозии. Благодаря сглаженным линиям корпуса, отсутствию острых элементов, отличаются безопасностью и простотой в уходе.

Плюсы и минусы

 Гигиеничность, повышенный уровень комфорта при эксплуатации.  Элегантные формы, стильный дизайн.  Возможность подбора изделий разной высоты или длины.  Улучшенная теплоотдача.  Наличие терморегулятора.  Долговечность.

Высокая стоимость.

Цена: от 22439 рублей.

Zehnder Charleston 2180

Оригинальный Zehnder Charleston 2180 Мне нравитсяНе нравится

Сочетает безупречное немецкое качество с оригинальным, стильным дизайном. Одно из преимуществ модели: разнообразие цветовых решений под любые интерьеры. Наличие качественного антикоррозийного покрытия обеспечивает долговечность прибора. Его гигиеничность, безопасность для здоровья подтверждена сертификатами российских и европейских контролирующих служб. По мнению многих покупателей, данные радиаторы являются эталонными среди отопительного оборудования.

Плюсы и минусы

Экологическая безопасность. Надёжность. Стильный внешний вид, эргономичность конструкции. Настоящее немецкое качество.

Высокая цена.

Стоимость модели начинается от 16593 рублей.

Irsap Tesi/3 565 EL6 CL.01 T2

Модель Irsap Tesi/3 565 EL6 CL.01 T2 Мне нравитсяНе нравится1

Модель сочетает элегантный, классический дизайн с улучшенной надёжностью и функциональностью. Батарея изготовлена с применением лазерной сварки, придающей максимальную герметичность её конструкции.

Благодаря отсутствию грубых внутренних швов, загрязнения не скапливаются внутри радиатора, что продляет срок его эксплуатации. Тип подключения – боковой. Максимальное рабочее давление: до 10 бар. При компактных габаритах прибор отличается улучшенной теплоотдачей.

Плюсы и минусы

Швы минимальной толщины, выполненные метолом лазерной сварки. Улучшенные показатели теплоотдачи.  Элегантные формы.  Компактные размеры. Универсальность.  Длительный срок службы.

У прибора отсутствует терморегулятор.

Цена: от 22 800 рублей.

Модели Kermi FTV 33

По теплоотдаче эти модели признаны одними из лучших обогревателей: они идеальны для больших домов, имеют много функций и в целом такие системы отопления позволяют устанавливать разные режимы для отдельных комнат.

Эта линейка обогревателей обладает самой мощной теплопроводностью благодаря трем греющим панелям и трем конвекторам тепла.

Характеристики

Все оборудование керми изготавливается из одних и тех же материалов, разница лишь в количестве нагревателей и параметрах:

• прочная сталь с углеводородом дает прочность и долговечность;
• хорошая отдача тепла;
• наличие двух труб отопления: подающей и отводящей;
• максимальное количество греющих панелей на рынке обогревателей;
• внешний П-образный вид;
• высота – от 300 мм, ширина – от 400 мм, глубина – от 155 мм.

Стоимость

Цена приборов выше предыдущих моделей, что связано с большей теплоотдачей радиаторов FTV 33. Ориентировочные расценки таковы:

https://youtube.com/watch?v=B0AQyMy2LSc

• модель 300х1600 с теплоотдачей 2939 Вт и емкостью 8,64 л стоит 10 000 руб.;
• обогреватель 500х3000 с теплоотдачей 8319 Вт и емкостью 24,3 л стоит 18 000 руб.;
• радиатор 900х2000 с теплоотдачей8782 Вт и емкостью 27 л стоит 22 000 руб.

Гидравлические характеристики

Cопротивление течению воды через радиатор находится в зависимостиот потока ее массы.

Для однопанельных радиаторов типа

FH10падение давленияв радиаторе описывается формулой:Δp = 0,0160 * q2           K_v = 2,5 m3/hДля многопанельных радиаторов типа FH20 i FH30 падение давления в радиаторе описывается формулой:Δp= 0,0105 * q2        K_v = 3,1 m3/hгде:Δp- сопротивление течению воды через радиатор, выражанное в паскалях q – поток массы воды, проходящей через радиатор, выраженный в килограммахв час [kg/h]

Радиаторы типа V и PV снабжены вмонтированным термостатическим краном, и поэтому их гидравлические характеристики определяются для комплекта радиатора с краном.

Как выбрать лучший вариант

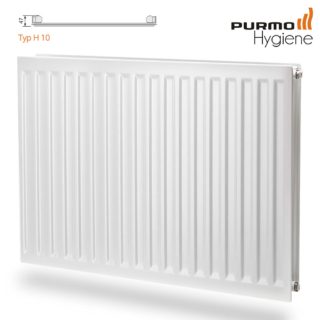

Радиатор стальной Purmo Hygiene 10H

Производитель радиаторов Purmo имеет в своем ассортименте большое количество модификаций. Каждая имеет возможность регулировки мощностей. После установки конструкции в общую систему отопления можно также контролировать подачу тепла к каждой секции. Необходимо сделать правильный выбор в зависимости от назначения оборудования.

• Air — удобная конструкция, которая позволяет проветривать помещение, не открывая окно. Для этого рядом с радиатором устанавливается специальный фильтр, который монтируется в вентиляцию. Через него свежий воздух попадает в помещение и тут же нагревается.
• Delta Laserline — трубчатые системы подходят для помещений с высокими потолками. Сварочные швы являются крепкими и герметичными, так как изготовлены с использованием лазерного инструмента.
• Ramo Compact (RC) — панельные модели, имеющие боковое подключение. Подходят для комнаты, в которой батарея устанавливается в специальные ниши. По внешнему виду конструкции имеют необычный дизайн с неглубокими насечками.
• Серия Hygiene (H) — панельное оборудование. Используются для социальных и промышленных помещений. Считаются гигиеническими. Имеют четыре отверстия для подключения к стационарной системе отопления.
