Использование радиаторов Керми для отопления дома

Технические характеристики радиаторов Керми

Радиаторы отопления Kermi производятся в Германии. Сразу становится ясно, что мы имеем дело с качественной немецкой продукцией – другого у них просто не бывает. Начав свою деятельность в 1967-ом году, компания Kermi добилась блестящих результатов и стала одним из лидеров отопительного рынка. По состоянию на 2016-ый год она выпускает следующие линейки радиаторов:

• Профильные;
• Гладкие;
• Радиаторы серии Line.

Типы и размеры панельных радиаторов немецкого производителя отопительных приборов Kermi

Технические характеристики радиаторов Керми включают в себя следующие параметры – высота, длина, глубина, количество рядов и количество рядов конвективного оребрения. На рынке представлены следующие типы радиаторов, обозначаемые числовыми индексами.

• Тип 10 – это однорядные устройства без конвективного оребрения.
• Тип 11 – однорядные радиаторы с одним рядом оребрения.
• Тип 12- двухрядные батареи Керми с одним рядом оребрения.
• Тип 22 – двухрядные радиаторы с двумя рядами оребрения.
• Тип 33 – трехрядные батареи с тремя рядами оребрения.

В зависимости от типа меняется глубина радиаторов. Например, однорядные модели therm-x2 Profil-V обладают глубиной 61 мм, двухрядные 100 мм, а трехрядные – 155 мм

Если нужны невысокие батареи, следует обратить внимание на профильные модели высотой 200 мм. Также в продаже имеются вертикальные радиаторные панели Verteo Profil, обладающие превосходным внешним видом и довольно большой высотой. В список важных технических характеристик следует включить тип подключения

Индекс V – это батареи с нижним подключением, индекс K – батареи с боковым подключением

В список важных технических характеристик следует включить тип подключения. Индекс V – это батареи с нижним подключением, индекс K – батареи с боковым подключением.

Профильные радиаторы отопления Керми – это линейка, включающая в себя компактные модели высотой от 200 мм. К ним относятся модельные ряды therm-x2 Profil-V, therm-x2 Profil-K и Verteo Profil. Сегмент гладких радиаторов включает в себя модельные ряды therm-x2 Plan-V, therm-x2 Plan-K, Verteo Plan, therm-x2 Plan-K для замены (предназначены для быстрой и безболезненной замены старых батарей без переделки отопительной системы) и therm-x2 Plan-V гигиенический (для использования в помещениях, к которым предъявляются жесткие гигиенические требования). Для всех этих линеек характерен гладкий дизайн.

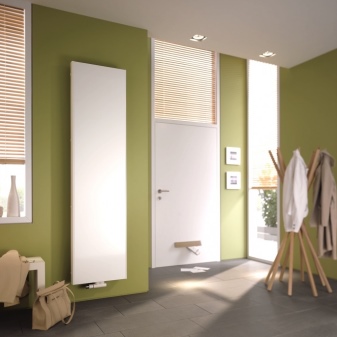

Радиаторы Kermi серии Line отличаются привлекательным дизайном. Они способны вписаться в любой интерьер.

Батареи Kermi серии Line обладают привлекательным дизайном передней панели – они способны вписываться в любые интерьеры. Серия включает в себя линейки therm-x2 Line-K, therm-x2 Line-V, therm-x2 Line-Hygiene, Verteo-Line и therm-x2 Line-K для замены (для ремонта и модернизации старых отопительных систем).

Что означает therm-x2 в названии линеек? Это энергосберегающая технология, применяемая в разработке радиаторов отопления Kermi. Благодаря этой технологии сокращается время нагрева и достигается повышение эффективности отопительной системы. Поступающая в батареи вода проходит сначала через переднюю панель, и только потом переходит в задние. Такая конструкция обеспечивает быструю подачу тепла в помещения. Сегодня технология therm-x2 используется во всех батареях Kermi.

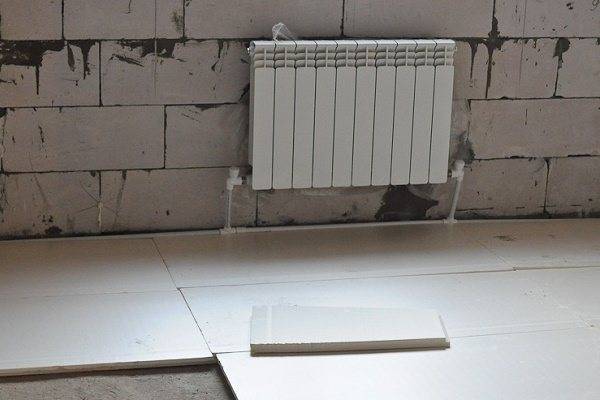

Особенности монтажа радиаторов

Особенности монтажа радиаторов

При установке радиаторов отопления Kermi важно помнить о том, что они имеют нижний и боковой тип подводки. Соответственно, в зависимости от типа выбранного прибора меняется схема монтажа. Также следует учитывать тип приобретенного радиатора

Этот показатель влияет на место, где в будущем будет монтироваться батарея. При организации системы отопления рекомендуется соблюдать следующие параметры:

Также следует учитывать тип приобретенного радиатора. Этот показатель влияет на место, где в будущем будет монтироваться батарея. При организации системы отопления рекомендуется соблюдать следующие параметры:

1. Расстояние от пола должно составлять 10-12 см. Установка на этой высоте позволяет добиться эффективного теплообмена. Кроме того, благодаря такой организации не возникнут проблемы с уборкой пола под радиатором.
2. От подоконника батарея должна отстоять на 8-10 см. Соблюдение этой рекомендации также позволяет добиться оптимального показателя теплового потока.
3. Расстояние от стены должно достигать 2-5 см. Это позволит снизить объем теплопотерь. Они возникают из-за того, что часть тепловой энергии, генерируемой батареей, всегда идет на обогрев стены.

Чтобы исключить негативное влияние на работу термоклапанов, рекомендуется отказаться от использования тяжелых штор.

Производитель радиаторов Kermi вне зависимости от модели поставляет в комплекте с ними все оборудование, необходимое для осуществления монтажа приборов. Вместе с батареями идет специальный экран, позволяющий скрыть трубные вентили и термостат. Помимо него и самого радиатора в комплекте с батареями марки Kermi идут:

• крепежные элементы (петли, фиксаторы и другое);
• верхние и боковые накладки;
• кран Маевского;
• термостат, встроенный уже в конструкцию радиатора.

Также в комплекте предусматривается инструкция по установке.

Монтаж отопительных приборов ведется по следующей схеме:

Производится выбор места, где в дальнейшем будет установлен радиатор

Важно учитывать рекомендации, приведенные выше. На стену наносится разметка, по которой будет производиться монтаж отопительного прибора

Устанавливаются кронштейны. Монтируется арматура. На кронштейны навешивается радиатор. Его положение необходимо выровнять по вертикали и горизонтали. Радиатор подключается к трубам системы отопления. При помощи специального инвентаря осуществляется опрессовка труб. Производится пуск системы с целью проверки герметичности всех соединений.

Несмотря на то, что все радиаторы марки Kermi отличаются высокой надежностью, а инструкция, идущая в комплекте, подробно описывает схему монтажа, в процессе установки нередко возникают сложности. Во избежание проблем рекомендуется поручить работу профессиональным мастерам.

Панельные стальные радиаторы отопления KERMI ThermX2

Сделанные по всем европейским стандартам, они имеют волнистую профильную поверхность, отличаясь невысокой ценой. Подходят они только для закрытой системы отопления. Маленький объем горячей воды вкупе с высокой отдачей тепла делают эти приборы наиболее подходящими для автономного отопления. Причем лучше их использовать в системах, где теплоноситель не является излишне горячим.

Данные радиаторы сделаны по новейшей запатентованной технологии X2, значительно увеличившей эффективность отопительных приборов. Вдвое усилив излучение инфракрасного спектра, эта технология сделала радиаторы весьма комфортными. Ускорилось время нагрева примерно на четверть, а экономия увеличилась на 11%. Смысл принципа X2 состоит в том, что лицевая панель нагревается в первую очередь, и лишь после этого – тыльная. Подробнее об этом смотрите в ниже представленном видео.

Видео: Технические особенности стальных панельных радиаторов Kermi

После соединения панелей в корпус готовое изделие сначала тщательно обезжиривают, затем его фосфатируют. Окончательная отделка происходит методом электростатического окрашивания. Верхний слой краски подвергается обработке при температуре 180 градусов. Благодаря этому он получается прочным. Отливающее блеском покрытие придает батареям нарядный вид.

Сверху и сбоку радиатор имеет экранные решетки. Они позволяют добиться значительного увеличения эффективности передачи тепла – на 60 %. В комплекте идут 4 накладки предназначены для крепления оборудования.

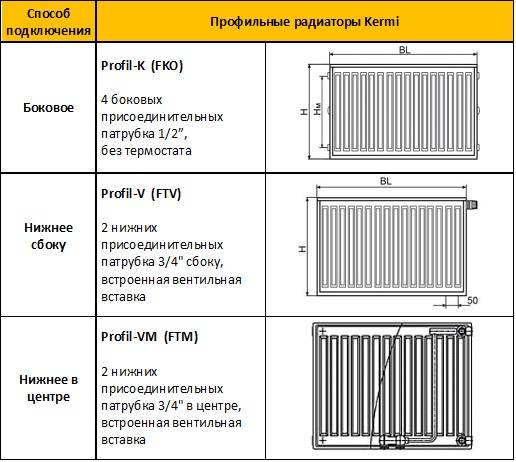

Существуют 2 линейки панельных радиаторов Kermi, которые отличаются между собой местом подключения к тепловой сети. С боковой стороны подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие приборы, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти радиаторы оснащены конвекторами, а панели их выполнены из двух стальных листов профилированного типа, соединенных сваркой. С боковых сторон имеются экраны, а сверху – накладная решетка типа «гриль». Маркируются радиаторы с боковым типом подключения буквосочетанием FKO. Для присоединения к системе по бокам у прибора Kermi Profil-K FKO имеется четыре патрубка, имеющих внутреннюю резьбу (диаметром 1/2″). Подключать радиатор к трубам можно с любой стороны.

Технические характеристики радиаторов отопления Kermi ThermX2 FKO:

• Присоединительная резьба: 4 х G1/2” (внутр.)
• Высота: 300, 400, 500, 600, 900
• Межосевое расстояние: общая высота минус 50 мм
• Длина: от 400мм до 3000мм
• Глубина: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
• Рабочее давление – 10 атм. (1,0 МПа)
• Опрессовочное давление – 13 атм. (1,3 МПа)
• Макс. температура теплоносителя: 110°C
• Рабочая температура – 95°

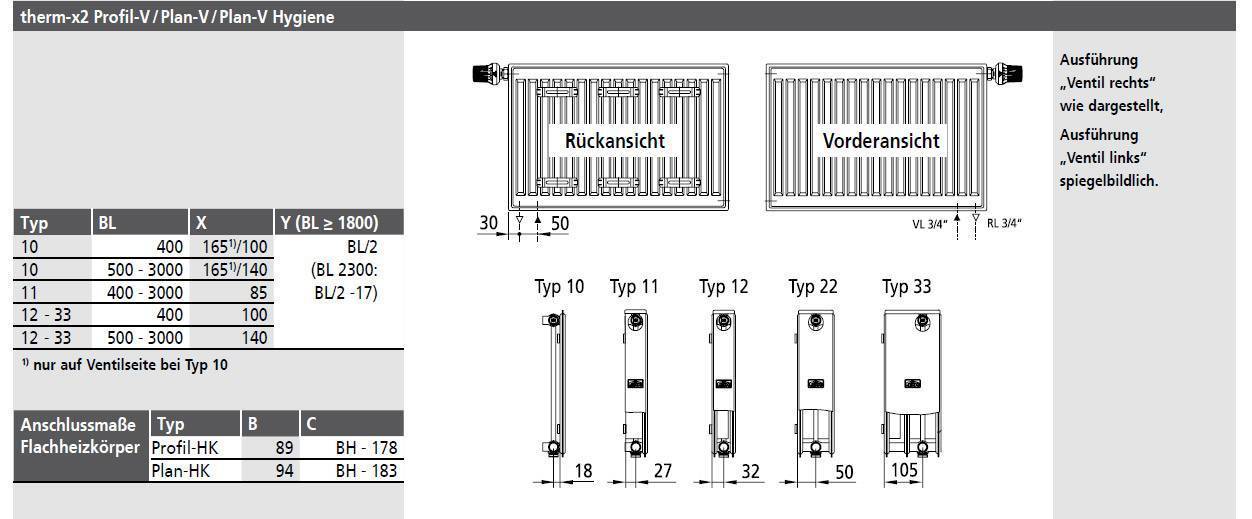

Подключаемые снизу Kermi ThermX2 Profil-V

Все эти радиаторы имеют термоклапан, встроенный в конструкцию. Резьба у него правосторонняя, с шагом М30х1,5. Регулятор температуры в комплект поставки не входит, его нужно покупать отдельно. Резьба у патрубка наружная, диаметр ее – 3/4″. Межосевое расстояние составляет 5 см. Такая конструкция предназначена для двухтрубных систем отопления. Если же надо подключиться к однотрубной системе, то приобретают специальную арматуру.

Технические характеристики Kermi ThermX2 FKV:

• Присоединительная резьба: 2 х G3/4” (наруж.),
• Высота радиаторов: 300, 400, 500, 600, 900
• Длина радиаторов: от 400мм до 3000мм
• Расстояние между подводящими трубами: 50мм
• Глубина радиатора: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
• Рабочее давление – 10 атм. (1,0 МПа)
• Опрессовочное давление – 13 атм. (1,3 МПа)
• Максимальная температура теплоносителя: 110°C
• Рабочая температура – 95° С

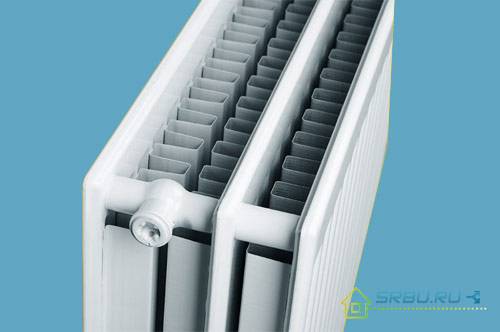

Кроме способов подключения панельные радиаторы различаются и по типам. Всего Керми производит 5 типов стальных панельных радиаторов:

Тип 10 — однорядная, имеет глубину 6,1 см. Облицовка и конвектор отсутствуют. Изготовляется только по предварительному заказу.

Тип 11 — однорядная, облицованная, глубина – 6,1 см. Имеется один конвектор.

Тип 21 – двухрядная, облицованная, с глубиной 6,4 см. Один конвектор.

Тип 22 – двухрядная, облицованная. Два конвектора.

Тип 33 – трехрядная, облицованная. Три конвектора.

Наиболее популярным и часто используемым является 22 тип.

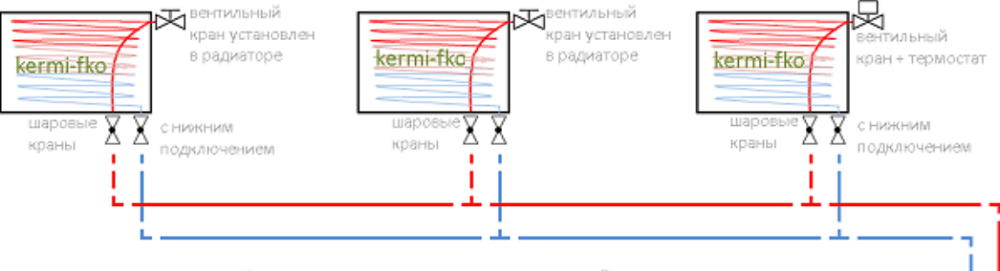

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.

Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
2. Мощность 5-го прибора увеличьте на 10%.
3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Основные нюансы при настройке радиаторов Kermi

Настройка радиаторов Kermi играет важную роль в обеспечении комфортного и эффективного отопления помещения. Вот некоторые ключевые нюансы, которые нужно учесть:

Правильный выбор мощности радиаторов: Перед покупкой радиаторов Kermi необходимо правильно определить требуемую мощность, которая зависит от площади и изоляции помещения

Для этого можно воспользоваться специальными онлайн-калькуляторами или обратиться к профессионалам.

Установка правильного количества радиаторов: Важно определить оптимальное количество радиаторов для равномерного распределения тепла в помещении. Как правило, количество радиаторов зависит от площади помещения и требуемой мощности.

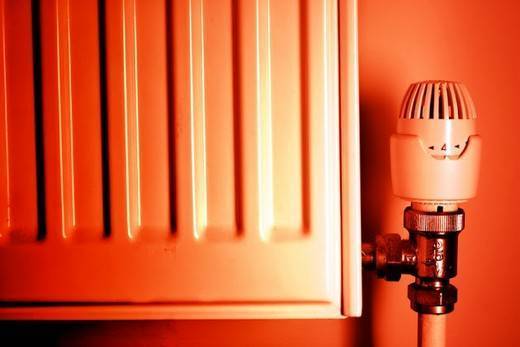

Правильная установка термостатов: Термостаты помогают поддерживать комфортную температуру в помещении

Они должны быть установлены таким образом, чтобы обеспечить равномерное отопление помещения и предотвратить перегрев или недогрев в отдельных зонах.

Настройка радиаторов на оптимальную температуру: Регуляторы температуры радиаторов Kermi позволяют установить оптимальную температуру для обеспечения комфортного отопления. Необходимо провести настройку, учитывая особенности помещения и индивидуальные предпочтения.

Правильная площадь поверхности нагрева: Радиаторы Kermi имеют определенную площадь поверхности нагрева, которая влияет на эффективность работы и расход энергии. Рекомендуется выбирать радиатор с достаточной площадью поверхности для обеспечения нужного уровня тепла в помещении.

Правильная настройка радиаторов Kermi обеспечит эффективное и комфортное отопление помещения. Рекомендуется обратиться к профессионалам или изучить подробную документацию по настройке и эксплуатации радиаторов Kermi, чтобы гарантировать их правильную работу.

Что делать после расчета

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом

И чтобы дом был теплым, необходимо уделить должное внимание системе его отопления. Современные производители используют новейшие технологии для производства различных элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны

Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны

Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

• Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
• Тип 22 — двухпанельный с двумя пластинами оребрения.
• Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
• Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
• Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

Модели Kermi FTV 33

По теплоотдаче эти модели признаны одними из лучших обогревателей: они идеальны для больших домов, имеют много функций и в целом такие системы отопления позволяют устанавливать разные режимы для отдельных комнат.

Эта линейка обогревателей обладает самой мощной теплопроводностью благодаря трем греющим панелям и трем конвекторам тепла.

Характеристики

Все оборудование керми изготавливается из одних и тех же материалов, разница лишь в количестве нагревателей и параметрах:

• прочная сталь с углеводородом дает прочность и долговечность;
• хорошая отдача тепла;
• наличие двух труб отопления: подающей и отводящей;
• максимальное количество греющих панелей на рынке обогревателей;
• внешний П-образный вид;
• высота – от 300 мм, ширина – от 400 мм, глубина – от 155 мм.

Стоимость

Цена приборов выше предыдущих моделей, что связано с большей теплоотдачей радиаторов FTV 33. Ориентировочные расценки таковы:

• модель 300х1600 с теплоотдачей 2939 Вт и емкостью 8,64 л стоит 10 000 руб.;
• обогреватель 500х3000 с теплоотдачей 8319 Вт и емкостью 24,3 л стоит 18 000 руб.;
• радиатор 900х2000 с теплоотдачей8782 Вт и емкостью 27 л стоит 22 000 руб.

Особенности

Нагрев в радиаторе осуществляется последовательно, что обеспечивает высокую теплоотдачу в больших помещениях. Модели Керми можно монтировать в нишу, но для этого необходимо оставлять по бокам небольшое расстояние для возможности снять торцевые накладки и решетку.

Сегодня используется три основных типа подключения радиаторов к трубам:

• Диагональное;
• Боковое одностороннее;
• Нижнее подключение радиатора.

Рассмотри кратко все три, акцентируя внимание на нижнем способе подключения.Итак, диагональный метод подключения обеспечивает максимально эффективную отдачу тепла. В этом случае труба, по которой подается теплоноситель, находится сверху, а отводящая труба – в нижней части радиатора. Такое размещение позволяет добиться максимальной мощности

Если использовать обратное подключение – подающая труба внизу, а отводящая вверху – то эффективность работы прибора падает на 10%

Такое размещение позволяет добиться максимальной мощности. Если использовать обратное подключение – подающая труба внизу, а отводящая вверху – то эффективность работы прибора падает на 10%.

Диагональное подключение хорошо подходит для длинных радиаторов, количество секций которых больше 10-12. При этом типе подключения трубы удобно прятать в штробах или за фальшстеной.

Одностороннее боковое подключение особенно часто используется в многоквартирных домах. В этом варианте подключения подающая труба находится в верхней части радиатора, а отводящая – в нижней. Главное отличие от диагонального подключения в том, что обе трубы размещаются на одной стороне прибора.

Необходимо отметить, что в этом случае теплоотдача радиатора по сравнению с подключением диагонального типа, уменьшается на 2%, а если трубы расположены в обратном порядке, теряется еще примерно 9-10% мощности обогревательного прибора.

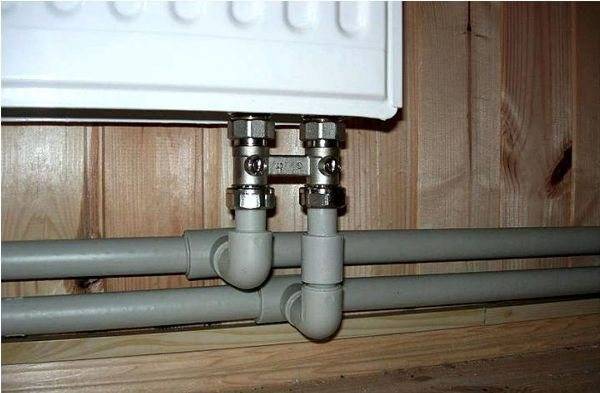

Подключение радиаторов отопления снизу практикуется достаточно редко. Чаще всего его используют при магистральном подключении, тогда, когда трубы подачи и обратки теплоносителя нельзя спрятать в штробы или за фальшстеной.

Подключение радиатора отопления, предназначенного для нижнего типа монтажа, относится, по большому счету, к односторонней схеме, так как разводка обеих патрубков — подачи и обратки, сделана внутри прибора.

Делая обвязку радиатора отопления с нижним подключением очень важно не перепутать и не поменять местами патрубки подачи и обратки –следует помнить, что обратная подача всегда расположена первой от ближайшего угла

Этапы подключения

Технология работы зависит от выбранного комплекта фурнитуры и материала труб. Если трубы прокладываются по поверхности стен в комнате, то лучший вариант, это классические металлические трубы.

Если тепловые магистрали заранее прокладываются под штукатуркой, или в специально предусмотренных каналах, то можно использовать более современный вариант. Например, полипропиленовые термостойкие трубы.

Работы со стальными трубами проводятся стандартным сантехническим инструментальным комплектом. С пластиковыми трубами и фитингами требуются специализированные обжимные инструменты. Они нужны не для всех фитингов. Многие системы имеют резьбовую систему обжатия.

Варианты схем подключения радиаторов

Подача теплоносителя к батареям определяет степень, равномерность и скорость прогрева приборов. Рассмотрим наиболее эффективные виды подключения радиаторов отопления.

Радиаторы с нижним подключением

Все батареи могут совмещаться боковым или нижним способом. Если выбирается подключение радиаторов отопления с нижней подводкой, то тут всего два патрубка – один для подачи теплоносителя, второй – для обратного тока воды. Получается, что с одной стороны подается вода, с другой – вытекает. Точные указания о подключении трубопроводов, куда именно присоединяется подача, а куда обратка написано в прилагаемой к прибору инструкции по монтажу.

Батареи с боковым способом подключения

Этот вариант предполагает большее разнообразие, можно выбрать способы подключения радиаторов отопления по типу системы, простоте монтажа и удобству пользования.

Всего техник четыре, рассмотрим каждую из них:

1. Диагональная схема. Считается одной из самых лучших и берется за основу при тестировании приборов отопления производителями продукции. Данные тепловой мощности, указанные в паспорте прибора, как раз определяются при диагональной схеме. Принцип – подача теплоносителя с одной стороны батареи в верхний вход, а трубопровод обратного тока присоединен к нижней точке коллекторов с другой стороны батареи (противоположной). Таким образом теплоноситель проходит все секции, обеспечивая быстрый и равномерный прогрев.
2. Односторонний тип подключения выглядит так – магистраль подачи теплоносителя присоединяется к верхней точке коллектора, обратки – к нижней точке, но все трубы находятся с одной стороны радиатора. Эта схема удобна при расположении стояка сбоку от батареи, именно одностороннее подключение применяется почти во всех квартирах многоэтажных домов. Подача теплоносителя снизу – менее эффективный вариант, трубы размещать неудобно, требуется хорошее давление в системе, иначе носитель не будет проходить по секциям батареи с нужной скоростью. Чтобы повысить скорость нагрева в батареях с 10-ю и более секциями, нужно ставить удлинители потока – это трубы, доводящие теплоноситель дальше середины. Устройства применяются в алюминиевых, биметаллических радиаторах, удлинители улучшают теплоотдачу батарей.
3. Седельная схема. Считается не самой эффективной из-за снижения теплопередачи на 12-14%. Однако если применяется седельная схема подключения радиатора отопления, то двухтрубная система не занимает много места в квартире. Магистрали выкладываются в полу или прямо по нему, то есть практически незаметны. Чтобы снизить теплопотери, рекомендуется брать батарею с запасом мощности.

Подключение

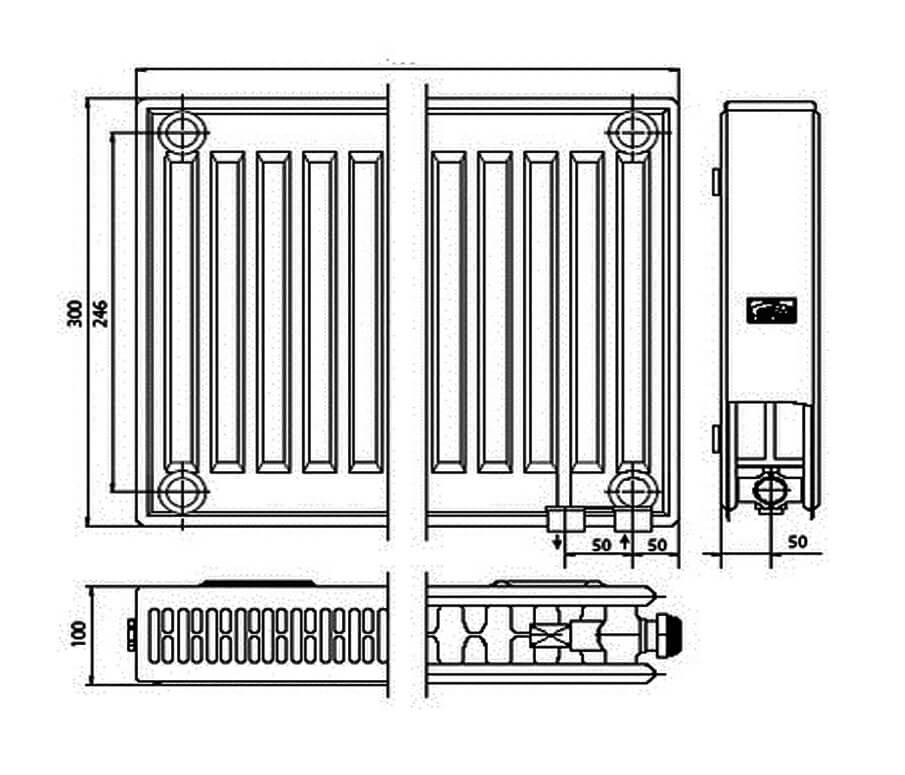

При рассмотрении радиатора Kermi FTV с лицевой стороны, в его нижней части можно обнаружить два патрубка, которые необходимы для соединения с подачей и обраткой. Их межосевое расстояние составляет 50 мм, а резьба под евроконус — 3/4″. Производитель рекомендует произвести установку запорной арматуры перед подключением к трубопроводу. Для этого используются специальные прямые или угловые запорные узлы, предусматривающие нижнее подключение. Для регулирования температурного режима в отапливаемом помещении возможна установка термостатических головок.

Используя соответствующие аксессуары, подключение к батареям современных металлопластиковых труб, труб из полипропилена и меди осуществляется без труда. При этом следует подбирать соединительные приспособления под евроконус. Компания Керми предлагает фитинги в широком ассортименте собственного производства.

Монтаж осуществляется в заводской упаковке, которая не снимается до момента окончания отделочных работ. Это позволяет защитить прибор от повреждений.

При установке радиатора в нишу требуется соблюдение рекомендованного производителем расстояния от его торцевой части до поверхности стены, что обеспечивает беспрепятственный доступ к верхней решетки и боковых накладок.

Стальные приборы

Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.

Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.

Инновационные технологии

В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.

Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.

Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора. Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными.

В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.

Существующие разновидности

Kermi с боковым подключением

Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.

Сегодня стальные радиаторы kermi представлены пятью типами:

• 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
• 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
• 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
• 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
• 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.

Перечисленные разновидности имеют общие технические характеристики:

Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.

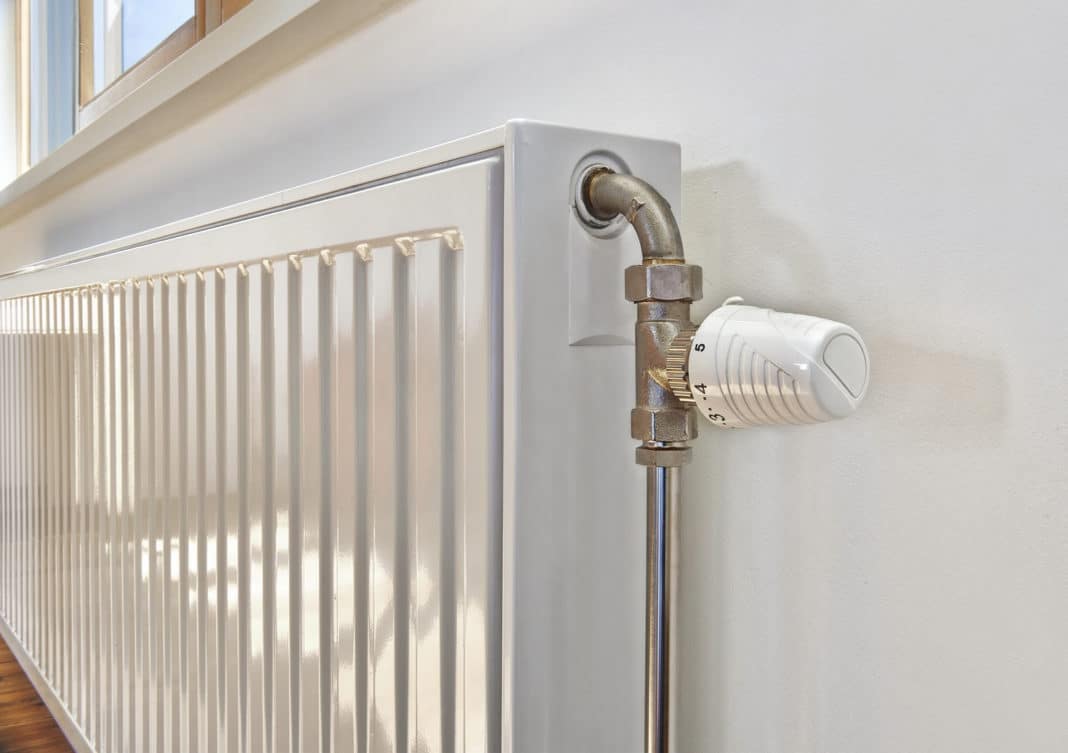

Трубчатый радиатор с клапаном

Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.

Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои. Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.

Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).

Виды

Перед покупателями радиаторов Kermi стоит сложная задача выбора. Большой размах показателей заставляет заняться изучением технических характеристик подробнее. Конструкции и размерный ряд устройств разные. Конкретные данные связаны еще и с дизайном агрегатов. Например, батареи отопления в продаже бывают от 40 см до 3 метров в длину, высота радиатора – от 30 до 90 см.

Распространены варианты трубчатые, панельные, оребренные.
Панельные стальные приборы этой компании бывают с одно, двумя и тремя панелями. Наиболее мощной считается трехслойная конструкция. Еще приборы делятся на типы, которые связаны с числом панелей. Таблица включает с 10 по 33 тип изделий. Например, первый – это 10-й тип, который включает одну такую деталь, 11 тип включает дополнение в виде ребристости, 12 тип – тонкие батареи шириной 6,5 см, 22 тип – две панели и двойную ребристость. К 30 типу и выше относятся батареи с тремя рядами и тройным оребрением.

Батареи с гофрированной поверхностью относятся к категории Profil, а гладкие радиаторы с ровной лицевой панелью называются Plan. В группе гладких приборов есть также различные варианты, отличающиеся характеристиками и маркировкой.

Варианты Plan-V обозначаются FKO – это радиаторы с нижнего варианта подвода, известные покупателям в таких трех видах:

• левосторонний;
• правосторонний;
• центрированный.

Модели Plan-K c маркировкой FKV отличаются боковым подводом.
Объединение включает подходящие варианты для замены старых радиаторов из чугуна с расстоянием между осями от 50 до 90 см. При нормальном состоянии труб замена на эти приборы не требует их переваривания.

Еще один необычный вариант – это Verteo Plan.
Это изделие вертикального типа нужно в тех случаях, когда установка горизонтального варианта нужной мощности невозможна. FTV радиаторы более новые модели, которые сменили варианты FKV. Модели снабжены нижним вариантом подключения, позволяют монтировать скрытую трубную систему. Коммуникации под эти изделия можно размещать под напольным основанием. Радиаторы отличаются двухслойным лаковым покрытием. Обработка внутри и снаружи защищает изделия от коррозийного разрушения.

Line радиаторы от Kermi имеют отличный внешний дизайн.
В линейку включен широкий ассортимент монтажных размеров. Радиаторы этого вида легко монтируются. В этих радиаторах удачно совмещен превосходный дизайн и функциональность приборов. Модели отличаются высокой производительностью. Теплоотдача стальных радиаторов, закрепленных в стене, сравнима с биметаллическими вариантами. Сменить энергозатратные варианты на экономически выгодные батареи легко и просто. Достаточно произвести необходимые расчеты.

Kermi радиаторы − технические характеристики

Каждое из производимых на рынок ослепительно-белоснежных приборов отопления торговой марки Kermi оснащается верхней решеткой и боковой панелью. Каждый радиатор проходит предпродажную проверку на заводе-изготовителе под давлением от 10 до 13 бар.

Радиаторы Керми выпускаются белоснежного цвета

Конструкция стальных радиаторов «Керми» состоит из 1− 2 панелей, объединенных металлическими трубками, внутри которых нагретый теплоноситель. Строение обычных батарей подразумевает одновременную циркуляцию теплоносителя по 2 панелям. То есть происходит равномерное разогревание поверхности отопительного прибора. До недавнего времени подобный способ подогрева источника тепла считался максимально целесообразным.

Но стальные приборы отопления Kermi, которые производятся по специальной методике Therm X2, выполнены иначе.

Радиатор kermi therm x2

Теплоноситель сначала проходит через лицевую панель, а затем подается по трубам в заднюю панель. Так быстрее нагревается лицевая панель, что тем самым у керми радиаторов мощность повышается. А задняя радиаторная панель прогревается немного дольше, т.к. теплоноситель слегка охлаждается.

Считать ли этот нюанс минусом конструкции? Скорее всего, даже наоборот. Поскольку задняя радиаторная панель служит в качестве хорошего экрана, за счет которого предотвращается лишняя потеря теплоотдачи радиаторов керми и практически нет лишнего расхода электроэнергии на обогрев стены.

Конструкция радиатора марки Kermi

Главным отличием этих радиаторов от прочих брендов является их высокие показатели теплоотдачи. Она на 10−40% превышает теплоотдачу любого прочего отопительного прибора за счет применения, как отмечалось ранее, оригинальной запатентованной методики Therm X2.

Теплоотдача радиаторов керми зависит напрямую от их габаритов и глубины. При небольших размерах: 300х400 мм стальной радиатор 11 тип производит энергии в 298 Вт – такого количества хватит для помещения площадью в 2 кв. м., но никак не для отопления всей квартиры.

Например, рассмотрим следующий расчет радиаторов керми: в стандартной 2−3 комнатной квартире разумнее разместить в каждом помещении батареи Kermi 11 и 22 типа, габаритами – 1000−1 600х500 мм. Тогда их теплоотдачи (не менее 3 тыс. Вт) вполне хватит для поддержания тепла во всей квартире.

Радиатор kermi fkv имеет терморегулятор для самостоятельной регулировки температуры в комнате

Однако, если вы проживаете в той области, где зимой температура не бывает меньше минус 40◦С, то понадобится более мощный радиатор. Кстати, максимальная мощность радиаторов керми, ее технические характеристики – таблица приведена ниже, 33 типа и габаритами: 3 000х900 мм составляет больше 13 кВт. Этого более чем достаточно для создания тепла даже в самые лютые морозные дни.

Мощность радиаторов керми – таблица
