Правила монтажа и технические характеристики пластиковых труб для проводов

Применение пластиковых труб для электропроводки

Трубы ПНД для электропроводки считаются материалами нового поколения, у которых присутствует целый ряд неподдающихся сомнению преимуществ, в сравнении с трубами из металла.

Трубы ПНД для кабеля имеют следующие преимущества:

• высокая устойчивость к коррозии и химическим веществам;
• продолжительное время эксплуатации (вплоть до 50 лет);
• низкий вес, благодаря чему такие трубы легко перевозить и прокладывать;
• нет надобности в дополнительной защите проводов;
• попавшая внутрь трубы влага не начнет ее разрушать изнутри;
• трубы небольшого сечения легко гнутся;
• относительно невысокая стоимость материала;
• можно собрать готовую систему, не имея особых знаний и умений по такому типу работ.

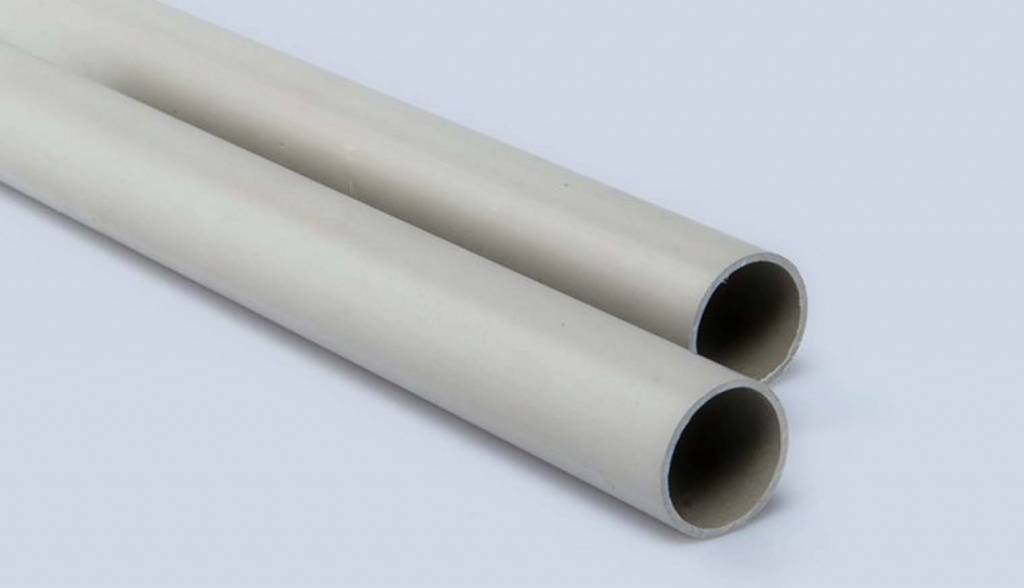

Гладкие трубы для электропроводок из ПВХ делаются методом непрерывной экструзии, и отличаются низкими показателями линейного расширения, жесткостью и устойчивостью. Такие трубы идеально подходят для прокладки электропроводки в бетонных конструкциях. Бывают ПВХ трубы сечениями 16-50 мм, при том, что их длина не превышает 3 метров.

Гладкие трубы предназначены для защиты кабеля от механических повреждений. Их можно укладывать в качестве открытой проводки по потолку из слабо- и негорючих материалов. Бывает множество разновидностей ПВХ труб: жесткие, гладкие, армированные и гофрированные. И все они отличаются своими особенностями, которые будут актуальными в каждом отдельном случае. К примеру, трубы с гладкими стенками используются для укладки и защиты проводов в стенах жилых зданий, а также сооружений административного и промышленного назначения. Главной их целью является получение предельно надежной системы электропроводки.

Гладкие одностенные ПНД трубы подходят для заливки бетоном, а также для прокладки их в кирпичных стенах. Соединение их осуществляется специальными тройниками, муфтами, отводами и так далее.

Положительные качества таких труб:

• продолжительность эксплуатации не менее 50 лет;
• не боятся низких температур;
• сечение труб не меняется во время всего срока эксплуатации, на внутренних стенках не скапливаются какие-либо отложения, а на внешних не собирается влага;
• отличная ровная поверхность труб, которую не нужно обрабатывать или вскрывать краской;
• не представляют опасности для окружающей среды, плюс, с ними очень легко и безопасно работать;
• небольшой вес и умеренная цена.

Несколько правил как прокладывать кабель в трубах

Мало подобрать грамотно. Нужно еще и работы по монтажу выполнить в соответствии с правилами. А именно согласно фундаментальному документу «Правила устройства электроустановок». Среди прочего, там указано, что:

• укладывая кабель в ПНД, необходимо зафиксировать трубу специальными скобами по всей протяженности конструкции через заданные промежутки. В зависимости от ситуации и объекта, расстояние между точками фиксации составит от 0,5 до 0,8 метра;
• при выполнении проводки скрытым способом размер штробы рассчитывают по диаметру кабеленесущих систем, а не по размеру проводника;
• при монтаже гофры избегайте возникновения острых углов.

Закладка проводника в металлические рукава имеет свои особенности. Здесь для стыковки участков между собой применяют резьбовые соединительные муфты и колени. Зачастую приходится выполнить заземление такой системы.

Технические характеристики труб ПНД

ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:

• Материал трубы представляет собой диэлектрик (не требует заземления).
• Изделие обладает хорошей прочностью.
• Имеет устойчивость к разрушительному воздействию многих химических соединений.

Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.

Прочие эксплуатационные характеристики:

• Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
• Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
• Диапазон температур от -25 до 70°С.
• ПНД трубы экологичны, не выделяют вредных веществ.
• Трубы легко гнутся без потери эксплуатационных качеств.
• Обладают высокой эластичностью, способны восстанавливать линейный размер.
• Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.

Подготовка к монтажу

Монтаж труб ПНД для кабеля является ответственным этапом работы, от правильного выполнения которого зависит надежность и долговечность системы. Подготовка к монтажу играет ключевую роль, поскольку позволяет избежать множества проблем и ошибок в будущем.

Основные этапы подготовки к монтажу труб ПНД для кабеля:

1. Изучение проектной документации. Каждый монтажник должен внимательно ознакомиться с проектом, в котором указаны требования к установке, типы материалов, размеры труб и технические характеристики.
2. Подбор необходимых инструментов и материалов. Для монтажа труб ПНД потребуются специальные инструменты, такие как ручной разделитель, скобы или степлер, нож для разрезания труб и другие. Также необходимо подобрать качественные материалы, включая трубы ПНД, фитинги, герметики и другие компоненты.
3. Подготовка рабочей зоны. Перед монтажом необходимо очистить рабочую зону от лишних предметов и обеспечить свободный доступ к месту установки. Необходимо также учесть необходимость соответствующей безопасности: защитные очки, перчатки, шлем и другие средства индивидуальной защиты должны быть доступны.
4. Определение оптимального маршрута. Безопасность и функциональность системы полностью зависят от правильно выбранного маршрута укладки труб. Необходимо определить наиболее эффективный путь, учитывая препятствия, пересечения с другими коммуникациями и так далее.
5. Оценка грунта и погодных условий. При выборе места монтажа необходимо учитывать состояние грунта и погодные условия. Некоторые типы грунта могут требовать усиленного укрепления труб, а неблагоприятные погодные условия могут отложить работы.

Важно помнить, что подготовка к монтажу обладает такой же важностью, как и сам монтаж. Внимательное и точное выполнение каждого из этих этапов позволяет избежать ошибок, снизить риски и обеспечить долгую и надежную работу системы труб ПНД для кабеля

Виды материала

Поливинилхлорид (ПВХ) — самый распространенный материал для производства пластиковых труб. Он отличается низкой ценой и высокой химической стойкостью. ПВХ трубы широко используются для транспортировки воды, сточных вод и других жидкостей.

Полипропилен (ПП) — материал, который обладает свойством максимальной устойчивости к высоким температурам. ПП трубы часто используются для систем отопления и горячего водоснабжения.

Полиэтилен (ПЭ) — легкий, прочный и долговечный материал, который позволяет создавать трубы различного диаметра, в том числе для сильно нагруженных систем водоснабжения. Низкое трение позволяет уменьшить сопротивление потока жидкости.

Акрилонитрилбутадиенстирол (АБС) — материал, который используется для производства труб и фитингов, применяемых в бытовых системах отопления и водоснабжения. АБС трубы имеют хорошую устойчивость к ударам и механическим повреждениям.

Каждый вид материала имеет свои преимущества и недостатки, поэтому важно выбирать трубы, соответствующие конкретным задачам.
Для каждого вида материала существуют определенные требования по хранению и установке, которые необходимо соблюдать для максимального продления срока эксплуатации трубы.

Трубы из ПНД

Данная разновидность труб позволяет выполнять монтажные работы любой сложности. Этот материал не подвержен действию низких температур. Его можно легко резать.

При этом полиэтилен низкого давления менее устойчив к огню. Поэтому их рекомендуется применять в помещениях с невысокими температурами. Специалисты отдают предпочтение трубам с гладкими стенами.

Применение труб при монтаже электрической проводки позволяет создавать надёжные сети, которые обладают высокой степенью безопасности. При этом следует внимательно относиться к использованию металлических и пластиковых изделий в различных помещениях. Имея информацию о преимуществах и недостатках различных типов труб можно умело применять эти знания для создания электрических сетей с требуемым уровнем защищённости, которые смогут прослужить довольно долго.

Область применения труб для электропроводок

Подробности Категория: Монтаж электропроводок в трубах

Трубы применяют для защиты проводов от механи­ческих повреждений, а также для защиты изоляции проводов от разрушения окружающей средой. В первом случае трубопровод допускается негерметичным, во вто­ром — только герметичным, влаго-, пыленепроницаемым. Герметичность трубопровода обеспечивается уплотне­нием мест соединения труб между собой и мест при­соединения их к аппаратам и приборам.

Степень уплотнения труб может быть различной. Во взрывоопасной среде уплотнение должно обеспечить достаточную плотность, чтобы выдержать установленные правилами нормы испытания трубопровода повышенным давлением. В помещениях с химически активной средой уплотнение предохраняет от проникновения внутрь трубо­провода агрессивных к проводам газов и жидкостей.

Обыкновенные неуплотненные трубопроводы защи­щают провода от возможных механических повреждений и непосредственного попадания на них влаги. Стальные трубы для электропроводок следует применять как исклю­чение, когда не допускается прокладка проводов и кабелей без труб и ограничивается использованием неметаллических труб. Обычно для электропроводок применяют легкие водогазопроводные и тонкостенные электросварные трубы и только во взрывоопасных зонах — водогазопроводные (газовые) обыкновенные.

Используемые в качестве защитных оболочек легкие и электросварные тонкостенные трубы прокладывают: от­крыто без уплотнения мест соединений в сухих норма­льных помещениях; скрыто и открыто с уплотнением мест соединений труб и мест их ввода в коробки (стенах, перекрытиях, подливках и подготовке полов, в других строительных элементах сооружений, в фундаментах), а также во всех случаях во влажных, жарких, пыльных и пожароопасных помещениях, за исключением выхода труб наружу.

Заменителями стальных труб для электропроводок служат полимерные трубы (винипластовые, полиэтилено­вые и полипропиленовые), обладающие высокой коррози­онной и химической стойкостью, влагостойкостью, достаточной механической прочностью, гладкой поверхно­стью, при этом повышается надежность электропроводок в агрессивной среде, уменьшается вероятность замыкания на землю, сокращаются затраты труда как на монтаже, так и в мастерских за счет исключения и облегчения ряда технологических операций (нарезание резьбы, ок­раска).

Винипластовые трубы разрешается использовать в сухих, влажных, сырых, особо сырых и пыльных поме­щениях, помещениях с химически активной средой, в на­ружных электропроводках: при открытой и скрытой прокладке непосредственно по несгораемым и трудносго­раемым стенам, перекрытиям и конструкциям, при скры­той прокладке по сгораемым стенам, перекрытиям и кон­струкциям по слою листового асбеста толщиной не менее 3 мм или намету штукатурки толщиной до 5 мм, выступающему с каждой стороны трубы не менее чем на 5 мм с последующим заштукатуриванием слоем толщиной до 10 мм, а также в агрессивном грунте для защиты кабелей. Запрещается применять эти трубы при открытой и скрытой прокладке во взрыво- и пожаро­опасных помещениях, в больницах и домах-интернатах для престарелых и инвалидов, а при открытой прокладке в зрительных залах, на сценах и в кинобудках зрелищ­ных предприятий и клубов, в яслях, детских садах и пионерских лагерях, на чердаках, в жилых и обще­ственных зданиях высотой более 10 этажей и вычисли­тельных центрах.

Полиэтиленовые и полипропиленовые трубы разре­шается применять в сухих, влажных, сырых, особо сырых и   пыльных   помещениях   и   помещениях   с   химически активной средой для скрытой прокладки по несгораемым основаниям, в наружных электропроводках — непосред­ственно по несгораемым основаниям, в подливках полов и фундаментах оборудования (при условии предохранения труб от механических повреждений), а также в агрессив­ном грунте для защиты кабелей. Запрещается использо­вать эти трубы во взрывоопасных зонах и пожароопасных помещениях, в зданиях ниже второй степени огне­стойкости, в животноводческих помещениях, а также в по­мещениях, указанных для винипластовых труб.

Индустриальная заготовка труб и трубных электропроводок >

Коротко о главном

Для защиты электропроводки от механического воздействия и прочих негативных моментов среди прочих используются трубы из поливинилхлорида.

Материал для производства применяется с низкой степенью горючести, справляется с перепадами влажности и температуры, может быть пластичным и в разной степени прочным.

Одним из главных критериев выбора канала является его физическое исполнение.

Гладкие образцы могут быть с раструбом, жесткость зависит от толщины стенки.

Гладкие заготовки из НПВХ оптимальны актуальны для монтажа под стяжку или в стенах, могут служить до 50 лет.

Гофрированные каналы, в том числе с армированием, характеризуются повышенной гибкостью, в бухтах может быть до 100 метров цельной трубы,

Для фиксации каналов существуют различные хомуты, клипсы, скобы.

Вопрос

Характеристики электротехнических ПВХ труб

Электротехническая труба изготавливается из самозатухающего поливинилхлорида и полиэтилена высокого и низкого давления. Эти материалы наделены техническими характеристиками, позволяющими монтировать трубы этого типа для создания кабеленесущих систем. Помимо этого труба ПВХ электротехническая служит дополнительным слоем изоляции для кабеля, обеспечивает пожароустойчивость и защиту проводки от механических повреждений.

Достоинства

Трубы из ПВХ обладают рядом неоспоримых достоинств:

• долговечны: обладают изначальной прочностью, не подвержены коррозии, устойчивы к влажной и агрессивным средам, к ультрафиолетовому излучению;
• гигиеничны и экологичны;
• удобны в монтаже: легкие, легко пилятся, склеиваются, спаиваются;
• обладают малым коэффициентом деформации;
• не несут существенной нагрузки на конструкции;
• обеспечивают (при наличии соответствующих аксессуаров) полную герметичность, при которой кабель надежно защищен от проникновения пыли и влаги;
• практичны: у них низкая цена, в процессе эксплуатации не требуется их окрашивание и другое обслуживание.

Принцип укладки кабелей в штробе

Кроме того, монтаж кабеля с их применением производится быстро и качественно, этому способствует отсутствие шероховатостей на внутренней стенке трубы. Такие системы практичны в эксплуатации, поскольку замена электропроводки в них производится без необходимости вскрытия траншеи и демонтажа перекрытия.

Благодаря этим качествам трубы из ПВХ для прокладки кабеля не имеют на сегодняшний день альтернативы. Они являются незаменимым компонентом систем электрообеспечения и успешно используются при возведении объектов жилого, промышленного и административного назначения.

Разновидности

Электротехнические трубы из ПВХ принято делить на две основные категории:

1. гладкие жесткие (гладкостенные);
2. гофрированные (гибкие гофротрубы).

Жесткая труба ПВХ для кабеля применяется в основном вне строительных конструкций, гофротруба – при прокладке систем электрообеспечения внутри перекрытий (под штукатуркой, в стяжке пола и т.д).

Также их классификация определяется согласно ГОСТ 18599-83, который выделяет 4 категории электротехнических труб:

• Т – тяжелые;
• С – средние;
• СЛ – средне-легкие;
• Н – нестандартные.

Они могут выпускаться с разным диаметром: 8 ÷ 250 мм; с разной толщиной стенок и в разном цвете.

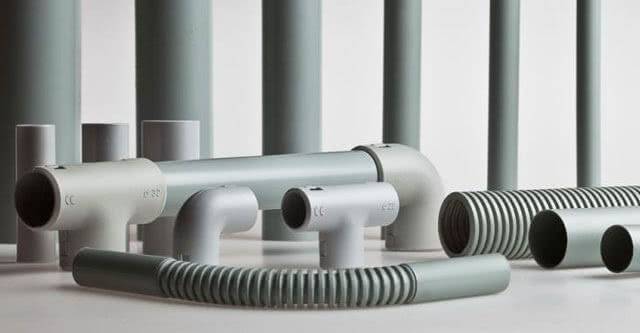

Гладкие и гофрированные электротехнические трубы ПВХ разных цветов

Особого внимания заслуживает гофрированная труба ПВХ с зондом для протяжки кабеля. Преимущественной особенностью этой модели является наличие специальной жесткой стальной проволоки, многократно облегчающей процесс монтажа провода внутри кабеленесущей системы.

К несущим плоскостям гофротруба крепится с помощью специальных защелок-клипс, которые легко открепляются при необходимости изменения направления кабелей или перенесения части проводки в другое место.

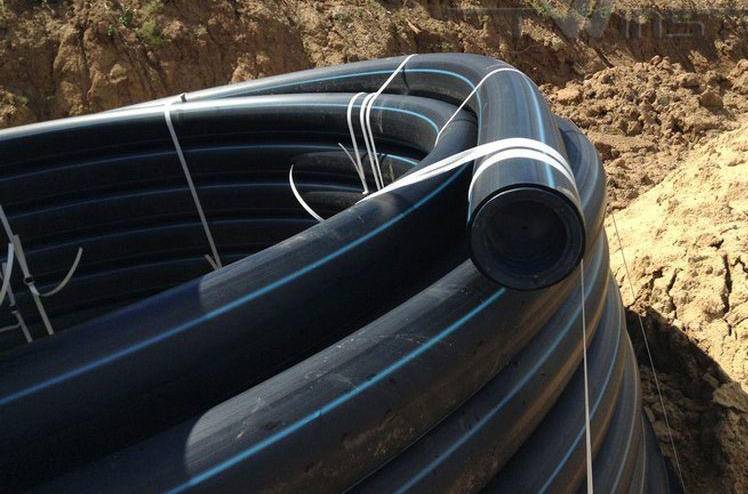

Разновидности ПНД труб для прокладки кабеля в земле

Производители выпускают ПНД трубы в двух вариациях: гладкие, и с гофрированной стенкой. Они отличаются индивидуальными техническими характеристиками и возможностью прокладки при определенных условиях.

Гладкие технические ПНД трубы для кабеля обладают жесткой структурой и высокой механической прочностью. Они имеют черный окрас. Такие трубы выпускаются в двух вариациях: однослойные армированные и двухслойные неармированные. Первый вариант применяется для прокладки кабельной продукции в бетонных и кирпичных конструкциях, стяжках пола. Двухслойные армированные трубы могут быть использованы в более сложных условиях.

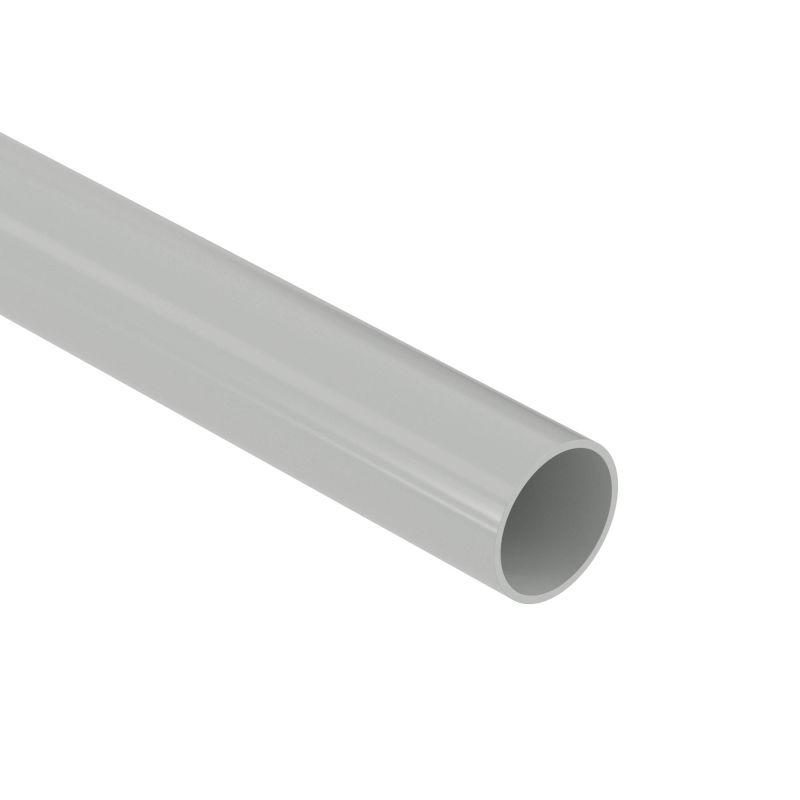

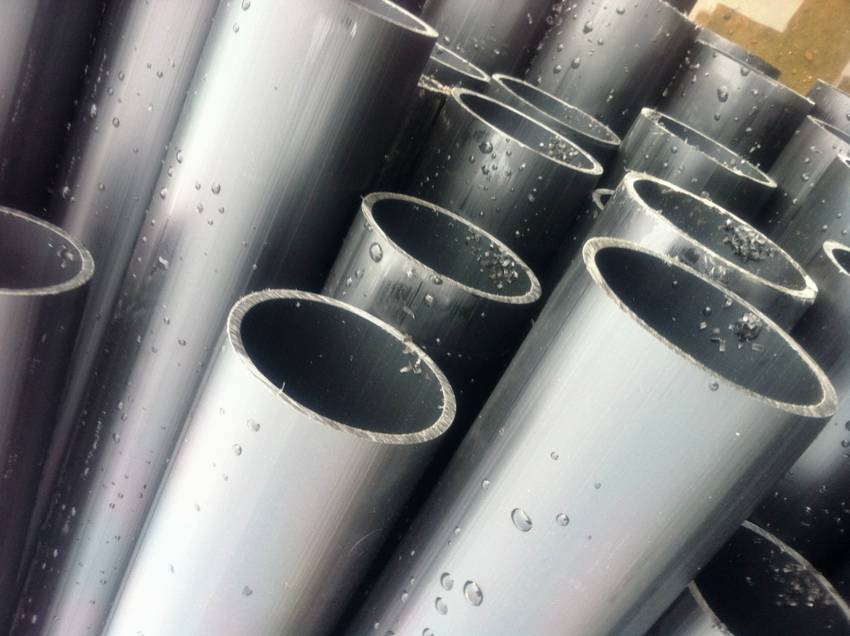

Гладкая труба из полиэтилена низкого давления

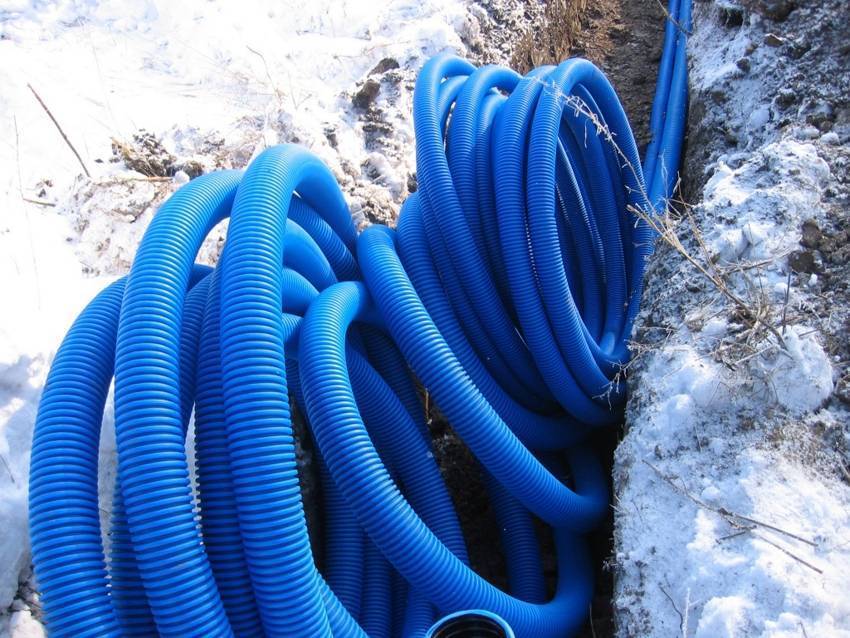

Гофрированные ПНД трубы для кабеля могут использоваться как при подземной, так и надземной прокладке коммуникаций. Они имеют двухслойные стенки, внутренний слой которых выполнен из ПВД и имеет гладкую поверхность, а наружный изготовлен из ПНД, и отличается гофрированной структурой. Такие трубы обладают хорошей гибкостью, способностью выдерживать значительные нагрузки, возможностью их прокладки на разной глубине и криволинейных участках.

Виды гофрированной трубы для прокладки кабеля в земле

Гофрированные трубы, исходя из способности выдерживать внешнее давление, делятся на легкие, средние и тяжелые. Первый вариант обладает высокой упругостью и способностью гнуться без нарушения целостности изделия. Такие трубы используются при прокладке электрических сетей мощностью, не превышающей 1 кВт. Это могут быть телевизионные и телефонные линии, бытовая электрика. Тяжелые гофрированные трубы дополнительно оснащены армирующей сеткой, благодаря чему имеют большой вес и меньшую гибкость.

Существуют также безгалогеновые трубы, обладающие повышенной защитой от пожара. Они не выделяют в атмосферу опасных соединений даже при длительном воздействии на них открытого огня. Такие изделия обладают способностью к самозатуханию. Их чаще всего используются для прокладки кабеля внутри здания.

Гофрированные трубы делятся на легкие, средние и тяжелые

Исходя из способа прокладки, гофрированные ПНД трубы могут быть с зондом для протяжки кабеля и без него. Первый вариант является более дорогостоящим. Такие трубы способствуют легкому и быстрому протягиванию кабеля внутри изделия. Варианты без зонда обеспечивают более трудоемкий монтаж кабельной продукции, для осуществления которого понадобится специальный механизм для протягивания.

Статья по теме:

Трубы ПНД окрашивают в различные цвета в зависимости от назначения. Для высоковольтных трасс используются красные изделия. Синие трубы предназначены для прокладки телекоммуникаций и линий связи, в черные характеризуются универсальностью.

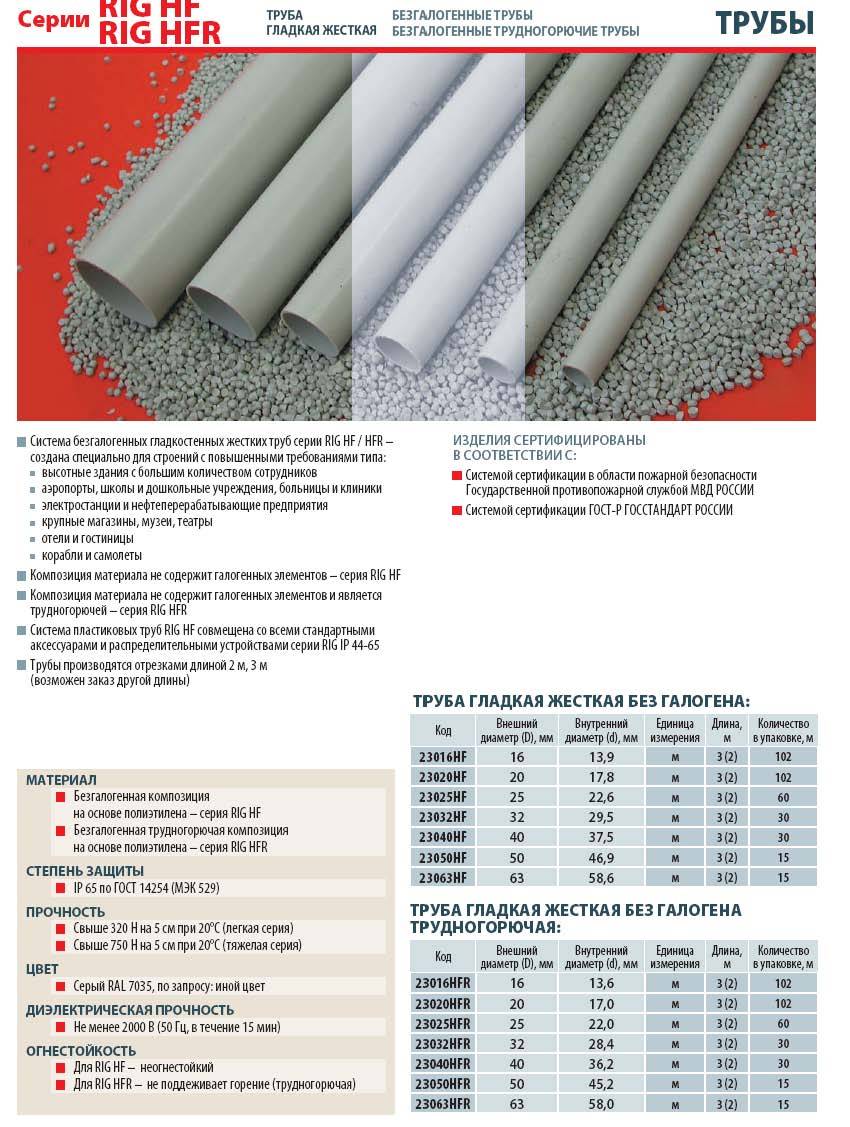

Характеристика изделий

Жестким ПВХ трубам присущи все преимущества современных пластиковых материалов плюс специфические характеристики (например, не распространяют горение), которые объясняют их электротехническое использование.

Они имеют:

• малый вес;
• высокую химическую инертность, что делает их неуязвимыми для воздействия влаги;
• срок службы более 50 лет;
• невысокую стоимость;
• устойчивость к старению.

ПВХ трубы изготавливают по определенным техническим условиям (ТУ) и государственным стандартам (ГОСТ). Электротехнические ПВХ жесткие трубные материалы имеют несколько разновидностей, для каждого из которых разработаны и задокументированы свои требования. Например, требования по горючести электротехнических материалов регулирует ГОСТ 30244, требования по воспламеняемости ГОСТ 30402.

Технические характеристики:

• устойчивость к механическому удару составляет от 10 до 20 Н/м, в зависимости от вида трубы (легкая, тяжелая);
• защищенность от проникновения внутрь коммуникаций воды или пыли по гост 14254 от ip 65 (при качественном монтаже степень защиты поднимается до ip 67, что означает безопасное кратковременное погружение под воду до 1 м глубины);
• сопротивление 100 мОм при воздействии напряжения в 500 В;
• удлинение материала на разрыв до 30%;
• сохраняют диэлектрические свойства при частоте тока в 50 Гц и максимальном напряжении в 2000 В;
• температуру эксплуатации от – 25 до +60 градусов.

Все характеристики для каждого вида труб ПВХ указываются в сопроводительной документации – сертификате качества. Отсутствие такового при покупке может указывать на недобросовестного производителя и низкое качество трубного материала.

Деформация стен

Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Блиц-советы

1. В процессе пайки необходимо использовать элементы из одинакового материала.
2. Нарезку материала необходимо осуществлять строго перпендикулярно оси.

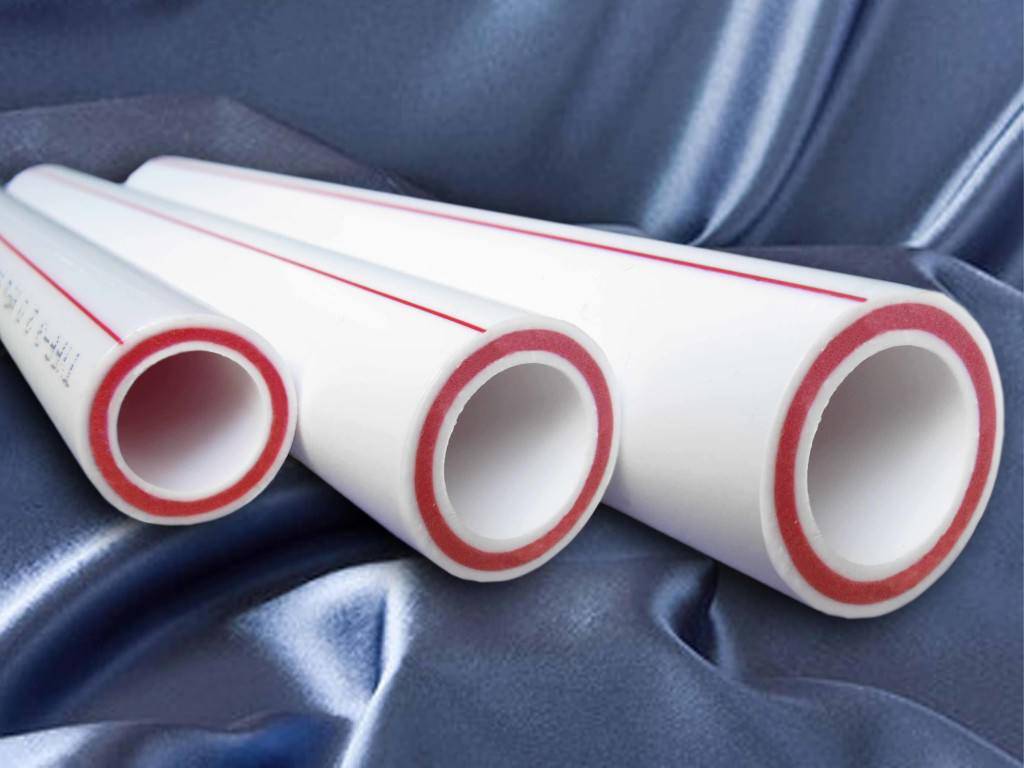

3. Во время сварки материала, армированного алюминием, следует зачистить металлическую прослойку со стороны, где будет осуществляться сварка на 1-1,5 см. Изделие, армированное стекловолокном, зачистки не требует.
4. Поверхность деталей, которые соединяются, должны быть очищенными и обезжиренными этиловым спиртом.
5. Пайку следует осуществлять быстро. Это обусловлено тем, что охлаждение расплавляемой поверхности приводит к сцеплению низкого качества и прочности.
6. Стыкование деталей должно производиться ровно во всех плоскостях.
7. Во избежание возникновения внутренних спаек, в процессе сварки нельзя допускать перегрева труб. По завершении работ, следует проверить надежность монтажа, это происходит следующим образом: трубопровод продувается, и если воздух проходит свободно – работа произведена качественно. В случае обнаружения спаек, выявляется их местонахождение, и они устраняются. Для этого, достаточно установить соединительный элемент или заменить отрезок трубы.
8. Для обеспечения качественной пайки трубы и соединительные составляющие должны быть полностью сухими.
9. Пластиковые трубы используют для устройства систем обогрева, температура которых предусматривает уровень нагрева теплоносителя до 90 градусов Цельсия при условии давления 1 МПа.

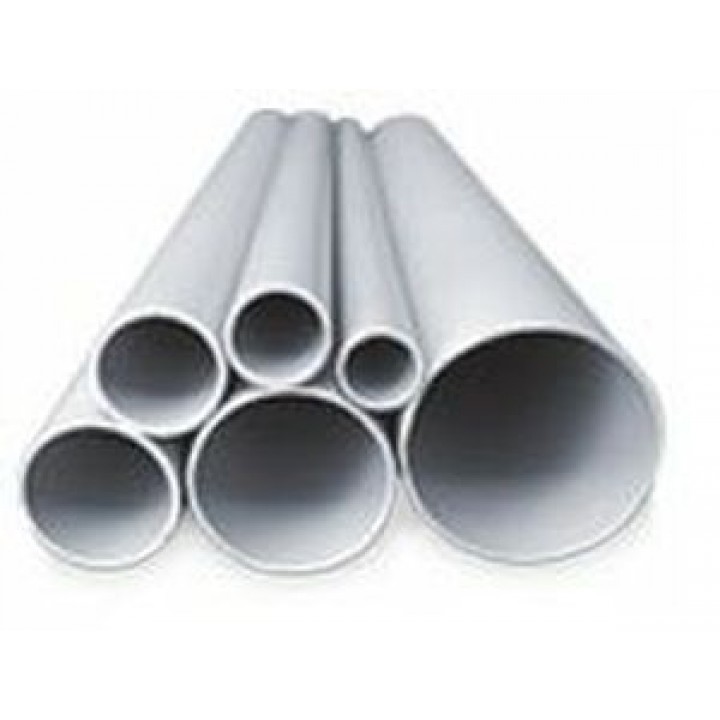

Типы и размеры.

Трубы
ПВХ
разделяются:

• по типам – на нормальные (Н), используемые в при открытой и скрытой прокладке близко под поверхностью, и усиленные (У), используемые при прокладке в массиве бетона.
• по размерам – с большим и меньшим допуском на толщину стенки в зависимости от используемого сырья (первичного или вторичного).

Трубы ПВХ
изготавливают в отрезках номинальной длины от 2,0 м до 6,0 м с предельным отклонением 50 мм. Внешнии диаметры труб
составляют: 16
мм
, 20 мм
, 25 мм,
32 мм
, 40 мм
, 50 мм
, 63 мм
, 75 мм
. Цвет трубы не регламентируется. Сборка труб осуществляется с помощью соединительных деталей.

Достоинства металлических кабель-каналов

Основными преимуществами металлических каналов для электропроводки являются:

• надежность;
• износостойкость;
• практичность;
• многообразие решений;
• стабильность параметров;
• устойчивость к воздействию УФИ;
• стойкость к низким/высоким температурам.

Устойчивость металлических труб к повреждениям позволяет укладывать их открыто без дополнительной защиты

Металлические кабель-каналы способны обеспечить стабильную защиту проводки от влаги, грызунов, механических воздействий и температурных перепадов. Они могут использоваться на протяжении долгого времени, особенно, если покрыты защитным слоем. Такие трубы не требуют специального обслуживания.

Металлические трубы не меняют размер и форму при соблюдении правил эксплуатации, подходят как для скрытой (внутренней), так и для открытой (внешней) проводки, а также могут применяться в неотапливаемых помещениях.

Виды полиэтиленовых коллекторов

Пластиковые электротехнические коллекторы изготавливаются из двух основных видов полиэтилена: ПВД (высокого давления) и ПНД (низкого давления). Разница между этими материалами заключается в их плотности и толщине. ПВД изделия достаточно прочны, однако неустойчивы перед газами и очень чувствительны к окислительным процессам. Труба ПНД для электропроводки, наоборот, имеет хорошую химическую стойкость, но обладает низким сопротивлением к механическому воздействию.

https://youtube.com/watch?v=YK6f4Imfh0E

Независимо от типа полиэтилена ПВХ трубы для электропроводки классифицируются на:

• жесткие,
• гибкие.

Температура прокладки

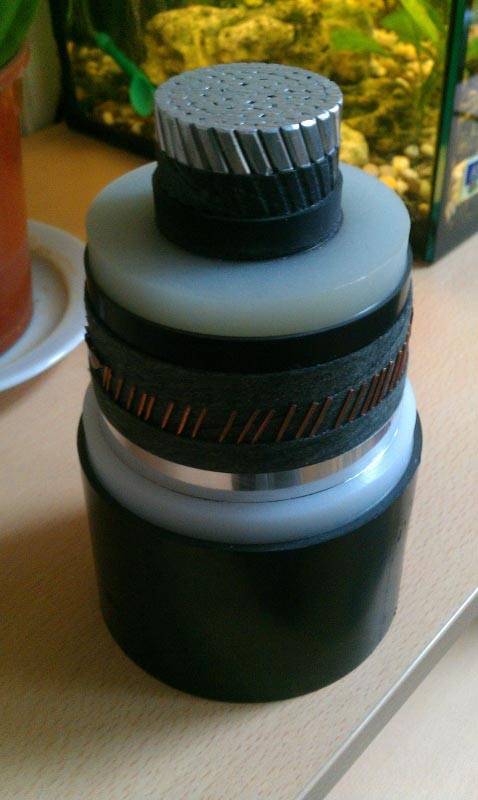

Прокладка кабеля СПЭ разрешена при температуре окружающего воздуха не ниже -20 градусов. Но это, если его оболочка выполнена из полиэтилена. То есть, это марки – ПвП, АПвП, ПвПу, АПвПу.

Если же внешняя оболочка изготовлена из ПВХ пластиката, т.е. марки ПвВ, АПвВ, ПвВнг, АПвВнг и другие, предельная температура для прокладки – не ниже -15 градусов.

При температуре (до -40С), монтаж разрешен только после предварительного прогрева кабеля. Если t меньше -40C, монтаж СПЭ запрещен.

При метеоусловиях от -20С до -40С разрешается укладка, если кабель хранился в отапливаемом помещении и температура его верхних слоев не меньше +15 градусов.

Однако в этом случае имеется большой риск того, что можно не успеть размотать кабель с барабана, до того как он остынет.

Поэтому в большинстве электросетей условно придерживаются правила, что монтаж кабелей с изоляцией из СПЭ допускается при температуре не ниже -10С.

Монтаж кабеля в трубе ПВХ

Использование комплектующих

Преимущество прокладки кабеля в ПВХ трубах (по сравнению с металлическими) очевидно:

• труба электрическая ПВХ дешевле;
• не требует заземления;
• при нормальной эксплуатации может служить до 50 лет;
• может эксплуатироваться при температурах от –25 до + 70С;
• не образуют и не накапливают конденсат;
• не требуют дорогостоящей сварки;
• не требуют обслуживания.

Кроме того, при использовании этих труб значительно удешевляется проект, не нужна ведь изоляция для труб ПВХ, она сама играет роль защиты, поэтому и кабель может применяться облегченной конструкции.

Для открытой проводки (стенам, потолкам), согласно действующим нормам, применяется труба ПВХ для кабеля гладкая, для прокладки кабеля внутри конструкций из несгораемых материалов применяется гофротруба.

При обустройстве электроснабжения по деревянным и другим сгораемым основаниям следует использовать только металлические трубы или металлорукав!

Для осуществления качественного монтажа рекомендуется использовать дополнительные комплектующие, которые подбираются, исходя из диаметра и модели трубы. К ним относят тройники, соединители, повороты, крестовины, дюбель-стяжки, клипсы и т.п. Подобрать все необходимые детали вам помогут консультанты отдела электромонтажных изделий.

Поворот, тройник и соединитель для электротехнических труб

Работать рекомендуется с использованием строительного уровня, это обеспечит точность расположения системы и ее нормальное функционирование в будущем.

Технология монтажа

Процесс монтажа выглядит так:

1. Выполняют разметку будущего размещения труб с электрокабелями. При этом отступ от элементов обогрева должен быть не менее 0,5 м, чтобы кабели не нагревались. Также отмечают места расположения щитовых коробок.
2. Определяют нужное количество элементов крепежа из расчета 1 крепеж на каждые 10-15 см трубы.
3. Готовят все необходимые элементы и проверяют, не превышает ли напряжение в электросети значения в 1500 В.
4. При необходимости нарезают изделия на участки нужной длины.
5. Проводят подготовку изделий – разравнивают провода, при необходимости очищают внутреннюю поверхность труб.
6. Протягивают кабель через элементы трубопровода, а затем монтируют его участки в соответствии со схемой.

Схема протяжки кабеля в системе труб

Монтаж ПВХ трубопровода нужно выполнять с уклоном, для того чтобы избежать скопления в нем конденсата.

7. Выполняют крепеж трубопровода через равные промежутки в соответствии с разметкой.
8. Устанавливают щитовые коробки, в которых соединяют прокладываемые кабели в узлы.
9. Проверяют надежность изоляции между проложенными проводами.

Тонкости монтажа

Труба гладкая или гофрированная для электропроводки прокладывается с учетом следующих важных моментов:

• При монтаже труб в полу или кирпичной стене используйте металлические скобы, заливать систему можно только после того, как она надежно закреплена.
• При переходе трубы с пола на стену или при ее вхождении в полость плиты используйте специальные гофрированные соединители.
• Не допускайте образования заломов, это затруднит последующую протяжку кабеля.
• Для соединения двух точек по прямой всегда используйте цельные куски трубы.
• При перекусывании протяжки бокорезом не дайте проволоке уйти внутрь трубы, доставать ее придется, делая дополнительный надрез на трубе.
• При отсутствии в комплекте трубы специального зонда, используйте упругую металлическую или капроновую протяжку. Ее необходимо сначала запустить в трубу, а затем протянуть привязанный к ней кабель.
• Провода необходимо подготовить к протяжке, для этого их в нескольких местах необходимо скрепить ПВХ изолентой.
• Чтобы не допустить соскальзывания жгута, необходимо надежно соединить его с протяжкой. Для этого проволоку обвивают вокруг жгута и стягивают ее пассатижами. Концы кабеля не должны торчать в разные стороны, иначе протяжку осуществить будет невозможно.

Удобнее протягивать кабель вдвоем. Если делать работу одному, то протяжку необходимо надежно прикрепить к капитальной конструкции.

Двустенная гофрированная труба для прокладки кабеля

Основным назначением гофротрубы является прокладка внутренних кабельных  систем, но некоторые модели можно использовать для наружной подземной прокладки. Такими моделями являются двустенные гофрированные трубы диаметром до 200 мм.

Стандартная труба ПВХ для кабеля применяется не только при прокладке электрического питающего кабеля, но также и для прокладки слаботочных кабелей: телекоммуникационных, телефонных, кабелей связи и сигнализации.
