Принцип работы беспроводного пульта дистанционного управления

Смартфоны с функцией универсального пульта

Некоторые новейшие марки телефонов позволяют использовать их в качестве универсального пульта ДУ. Как правило, их можно подключить только к телевизорам с функцией SMART TV.

Для настройки универсального пульта на смартфоне понадобится скачать специальное приложение и следовать инструкции по установке, которая загорится на экране. С помощью программы можно будет взаимодействовать не только с телевизором, но и с другими приборами, которые позволяют осуществлять функцию дистанционного управления.

Данная полезная функция доступна для ограниченного количества моделей смартфонов и телевизоров. Чтобы воспользоваться телефоном в качестве пульта управления, необходимо наличие у обоих устройств модуля Wi-Fi, инфракрасного порта или возможности подключения через Bluetooth.

Устройство пульта дистанционного управления

Гаджет представляет собой небольшую продолговатую пластиковую коробочку. На лицевой ее части располагаются кнопки, с помощью которых осуществляется выбор управляющей команды.

На торце устройства расположено отверстия для линзы ИК-излучателя, который непосредственно и отправляет команду на исполнение. С обратной стороны, под крышкой, располагается ниша для установки элементов питания. Как правило, это две батарейки AAA.

Если разобрать пульт, отсоединив верхнюю его часть от нижней, то мы увидим еще два элемента. Первый – печатная плата с контактными площадками и смонтированной электроникой. Второй – выполненная из мягкого эластичного материала накладка с выпуклыми кнопками управления с проводящими дисками.

Популярные модели

Рынок светодиодной продукции предлагает большой ассортимент светильников, работающих от батарейки или аккумулятора. К наиболее популярным моделям относятся:

1. OSCAR-10 – это приборы, выполненные в металлическом корпусе. Они имеют высокую степень защиты от воды и пыли. Используются в потолках из гипсокартона и других подвесных материалов. Также применяется для подсветки в общественных помещениях и администрациях. Экономит 85% электроэнергии.
2. YG-6820 активно используются в аварийных жилых, общественных или административных помещениях. Их можно закреплять накладным и подвесным способом на горизонтальных и вертикальных поверхностях. В таких приборах применяется поликарбонатный рассеиватель.
3. SL788-B – модель с 16 маленькими SMDсветодиодами. Отличается повышенной яркостью, имеет пульт дистанционного управления и диммер.

Это лишь небольшой список популярных моделей, которые отлично зарекомендовали себя.

Как правильно подобрать

Ассортимент светодиодных светильников на аккумуляторах очень широк. И пользователю бывает сложно разобраться во всех характеристиках. Чтобы правильно выбрать нужную модель в квартиру, нужно:

• заранее решить, какое освещение будет создано лампами – общее, акцентное или декоративное;
• продумать, в какую комнату нужен светильник – исходя из этого выбирается класс влаго- и пылезащищенности;
• для общего света следует рассчитать, сколько ламп потребуется, какая мощность нужна, поток света;
• выбрать место установки – на потолок, на стену, на рабочий стол;
• решить, нужно ли управление яркостью и цветом подсветки;
• нужны ли дополнительные режимы работы и функции (датчик движения);
• выбрать форму лампы и ее размеры;
• подобрать изделие, подходящее по дизайну.

Особые технические требования предъявляются лампам, которые будут устанавливаться на улице. Для ландшафтной архитектурной и уличной подсветки потребуются приборы с высокой устойчивостью к погодным условиям, механическому воздействию. Для уличных фонарей потребуется мощный аккумулятор, способный долгое время работать без подзарядки. Оптимальным вариантом будет светильник с датчиком света. Для подсветки дорожек и аллей можно приобрести светодиодные светильники, работающие от солнечной батареи. В течение дня такое устройство будет заряжаться, а ночью давать яркий свет.
Лед светильники, работающие на батарее или аккумуляторе – это мобильное эффективное устройство, которое можно использовать как в помещении, так и на улице. Светодиодные источники света выгодно отличаются своими характеристиками – долгим сроком службы, экономией электроэнергии, прочностью и надежностью. Светодиодные источники света используются для крепления на стену, полки, внутри шкафов, на потолок. Также есть модели, которые не требуют монтажа – напольные и настольные лампы. LEDлампы выполняют роль общего, акцентного и декоративного освещения.

Передача и прием команд

Возьмем операцию, которая наиболее часто встречается в быту: дистанционное беспроводное управление телевизором. Первое, что делает схема пульта, определяет, какая кнопка была нажата. Принцип определения тот же, что и в компьютерной клавиатуре: сканирование матрицы размещенных кнопок. Но, в отличие от клавиатуры ПК, на ПДУ генератор сканирования находится в режиме ожидания и включается только при нажатии кнопок на пульте. Этим достигается экономное использование элементов питания.

Затем производится кодирование управляющего сигнала (команды) и передача его ИК-светодиодом. Перед передачей основного сигнала производится синхронизация передающего и приемного устройств, также на приемной стороне производится проверка соответствия кода пульта. Сама же передача будет осуществляться в течение всего времени, пока нажата управляющая кнопка.

Следует заметить, что производители электронных устройств ничем не ограничены в создании алгоритмов кодирования управляющих сигналов и используемых частот модуляции. Это приводит к тому, что часто даже однотипные модели одного производителя требуют для управления разные пульты управления.

Что такое универсальный пульт

При заказе услуги цифрового телевещания абонент обзаводится приставкой-ресивером, к которому в комплектации идёт и пульт ДУ, он может быть как универсальным, так и адаптированным только для определённой модели оборудования. Конструкция приборов включает несколько составляющих, облачённых в корпус из пластика: микросхему, кнопки, светодиоды, а также элементы питания для автономной работы (батарейки или аккумуляторы).

При этом только универсальный вариант ПДУ способен взаимодействовать с разными типами оборудования. Это обусловлено возможностями и особенностями внутреннего строения прибора, а именно электронной схемы, куда можно запрограммировать несколько устройств одновременно.

Принцип работы заключается в передаче инфракрасным датчиком на пульте соответствующего кода на датчик оборудования. Таким образом, когда прибор управления запрограммирован, выполняются заданные устройству задачи, например, регулировка звука, переключение каналов и т. д. Задействовав универсальный пульт, его можно настроить на работу с девайсами для разных задач, тем самым упростив управление техникой, ведь мало кому захочется складировать дома приборы от телевизора, DVD, приставки, если все их можно заменить одним.

Схема пульта дистанционного управления

Большинство схем пультов ДУ TV и других бытовых устройств в своей основе имеют основную микросхему, формирующую сигнал управления после нажатия соответствующей клавиши, усилитель сигнала и ИК-светодиод. Разница заключается лишь в наименовании и компоновке радиоэлементов внутри корпуса устройства и на печатной плате.

Микросхема представляет собой специализированный микроконтроллер, в который в процессе производства записывается программный код. Записанная программа затем уже не изменяется в течение эксплуатации. На плате располагается также кварцевый резонатор для синхронизации частоты приемника и передатчика. Усилитель сигнала входит в состав микросхемы или выполнен на отдельном элементе.

Программируемые ПДУ, работа с ними

Как и стандартные устройства с заданным набором команд, программируемые чаще всего синхронизируются с прибором посредством инфракрасного волнового излучения. Обычный пульт работает при условии позитивного отклика техники на поданный сигнал, при отрицательном ответе не сможет ничего с этим поделать. Устройство, поддающееся программированию, в случае нераспознавания сигнала может быть подвергнуто прошивке или специальному обучению.

Программирование может быть реализовано двумя разными методами. В первом случае проводится обучение устройства с помощью другого пульта. Два аппарата должны быть направлены излучательными элементами друг на друга. После проведения обучения новый пульт усваивает алгоритмы работы с оборудованием, характерные для старого.

Другой метод – установка специальной прошивки для пульта. Чтобы не возникло непредвиденных проблем при установке, рекомендуется скачивать только официальные прошивки для ПДУ, выложенные на сайтах производителей техники. Использовать нужно последнюю версию прошивки для данной модели устройства. Подсоединив пульт к ноутбуку или ПК через usb-разъем, можно перенести файл на устройство.

Схема пульта дистанционного управления

Большинство схем пультов ДУ TV и других бытовых устройств в своей основе имеют основную микросхему
, формирующую сигнал управления после нажатия соответствующей клавиши, усилитель сигнала
и ИК-светодиод
. Разница заключается лишь в наименовании и компоновке радиоэлементов внутри корпуса устройства и на печатной плате.

Микросхема представляет собой специализированный микроконтроллер, в который в процессе производства записывается программный код. Записанная программа затем уже не изменяется в течение эксплуатации. На плате располагается также кварцевый резонатор
для синхронизации частоты приемника и передатчика. Усилитель сигнала входит в состав микросхемы или выполнен на отдельном элементе.

Аналоги умных гаджетов Яндекс на AliExpress

Будем смотреть только на устройства, которые без переделок, проблем и заморочек определяются в качестве оригинальных гаджетов.

? Умная лампочка, полноценный клон от Tuya – от 586 рублей.

? Wi-Fi розетка Avato – от 733 рублей.

? Универсальный ИК-пульт Smart Electronic – 666 рублей.

Встречаются даже аналоги Яндекс модуля, который делает умным любой телевизор и колонку с поддержкой Алисы от сторонних брендов, однако, для полноценной работы в экосистеме они требуют соответствующую прошивку.

Пока остановимся на лампочках, розетках и пультах которые не нуждаются в доделках и запустятся из коробки.

Дистанционное управление

Дистанционный выключатель устройств управляемый пультом от бытовой техники Иногда бывает, что приходится управлять какой то нагрузкой, включать ивыключать, при этом желательно пользоваться уже готовым пультом дистанционного управления. Здесь описывается несложное устройство, при помощи которого можно включать и выключать нагрузку, питающуюся от электросети, используя …

1 965 0

Дистанционный выключатель света для деревенского хозяйства (TX118SA-4, RX480R)

Если вы живете в сельской местности, то у вас наверняка есть некоторый земельный участок, на котором расположен не только основной дом, но и какие-то хозяйственные постройки. Проблема возникла с желанием как-то упорядочить управление освещением, как в отдельных частях участка, так и в некоторых …

1 726 0

Радиовыключатель с обратным откликом на модулях RX480E-4и TX118SA-4

Сейчас можно очень простым способом на основе двух радиомодулей RX480E-4 и TX118SA-4 сделать дистанционный выключатель или переключатель. В отличие от ИК радиоканал хорош и тем, что проходит сквозь стену и обладает значительно большей дальностью. Но это создает и определенные неудобства, особенно …

1 963 0

Схема управления сервоприводом поворота камеры (CD4001)

Для того чтобы поворачивать камеру видеонаблюдения можно использовать сервопривод SG90, внутри которого расположен электродвигатель и редуктор, а так же схема его управления. Для управления нужно подавать на вход этой схемы импульсы, следующие с частотой около 50 Гц, но угол поворота будет …

1 1260 0

Схема радиоуправляемого удлинителя на четыре розетки (RX480-E)

Самодельный удлинитель на четыре розетки, которые коммутируются по радиоканалу, электронное реле с дистанционным управлением. Существуют такие удлинители, предназначенные для компьютеров, у них обычно довольно просторный металлический или пластмассовый корпус, в котором расположено несколько …

1 1205 2

Приставки к УКВ радиостанции для дистанционного управления

Схемы простых приставок к УКВ радиостанциям для организации системы дистанционного управления игрушками, исполнительными устройствами. В настоящее время гражданская радиосвязь на диапазоне 433-446 МГц развивается очень бурно. В магазинах электроники или средств связи в свободной продаже всегда …

1 1236 0

Схема дистанционного управления автоответчиком (КР1008ВЖ18)

Знакомая многим ситуация, — телефонный звонок, и вам нужно что-то записать, например, адрес, куда нужно подойтиили наименование товара, который нужно купить…, да мало ли чего. Вы, жонглируя телефонной трубкой, карандашом и блокнотом, все это записываете. А затем, с большим трудом пытаетесь разобрать записанное …

0 591 0

Дистанционное управление на ИК-лучах (HT12E, HT12D, NE555)

Схема дистанционного управления на микросхемах HT12E и HT12D фирмы Holtek, которые представляют собой кодер и декодер. Эти микросхемы служат для передачи команд на некоторое расстояние, по ИК-каналу или радиоканалу (в зависимости от типа приемника и передатчика). Установкой перемычек между выводами …

2 2123 0

Дистанционное управление с помощью рации или радиостанции

Схемы простых приставок к рации или радиостанции, которые позволят превратить их в систему дистанционного управления. В настоящее время населению доступны самые разнообразные средства радиосвязи,- это сотовые телефоны, беспроводные телефонные аппараты, карманные УКВ-радиостанции, не требующие …

1 1080 0

Приемник луча от лазерной указки для дистанционного управления (К561ТМ2, IRF840)

Схема самодельного лазерного реле, которое управляется от лазерной указки, в схеме использованы К561ТМ2, IRF840. Во многих магазинах продаются лазерные указки. Практически, это карманныйфонарик с полупроводниковым лазером вместо лампочки. Прямое назначение предмета -именно указка, лазер …

0 3421 0

1 …

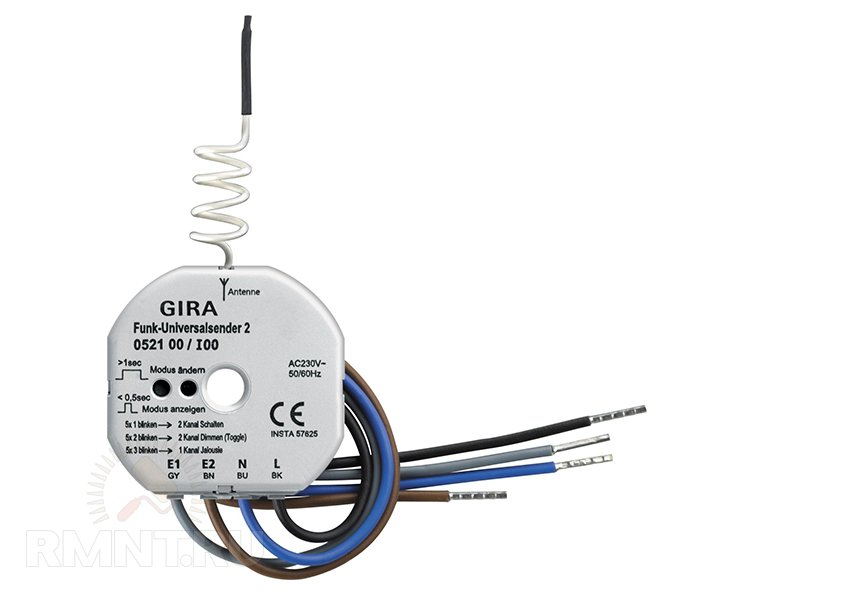

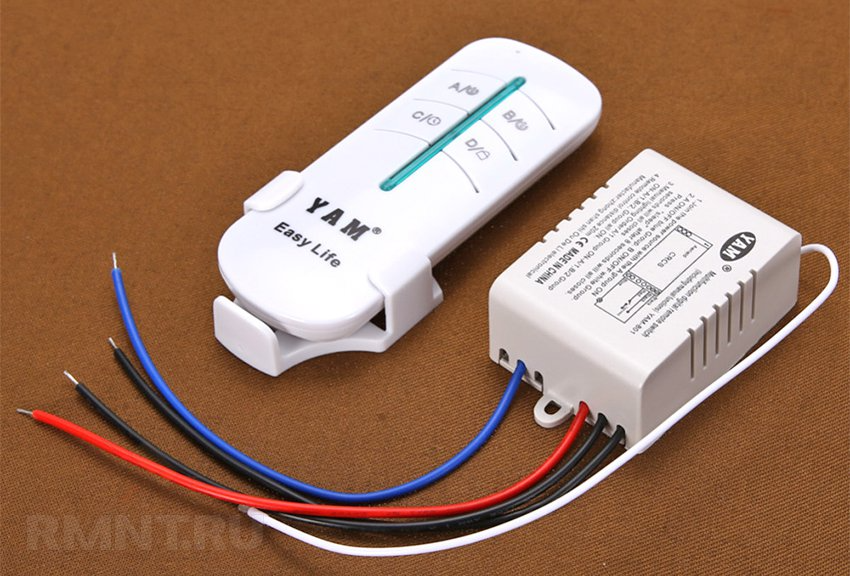

Подключение встраиваемого передатчика

Предназначенный для расширения возможностей существующего освещения универсальный радиопередатчик монтируют в глубоком подрозетнике за штатным выключателем и подсоединяют к его контактам. При подаче переменного напряжения на управляющие входы модуль посылает команду по радиоканалу исполнительному устройству. Для достижения максимальной дальности работы антенный провод располагают прямо и выводят ближе к внешней поверхности.

Схема электромонтажа двухканального встраиваемого пульта: 1 – универсальный радиопередатчик; 2 – подрозетник; 3 – гипсовый раствор; 4 – штатный выключатель; 5 – антенный провод; 6 – клавишная панель.

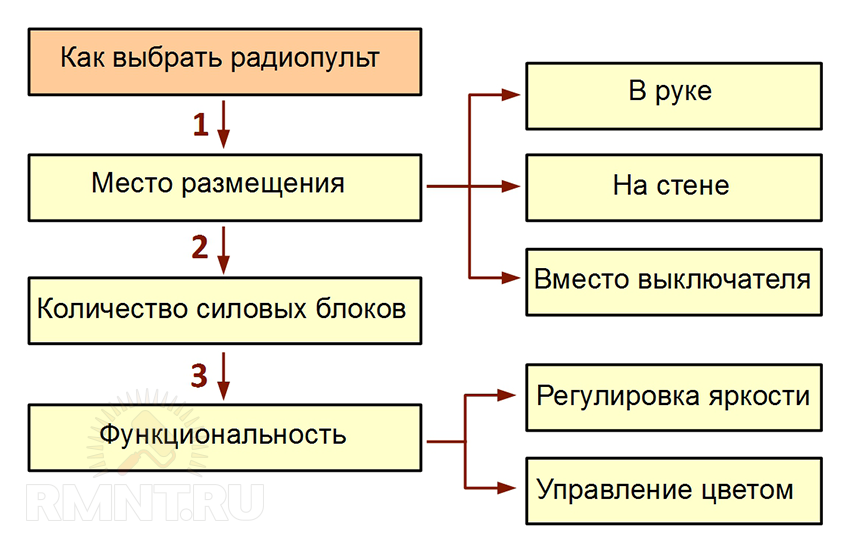

Как выбрать исполнительный блок

Связь между приборами различных модификаций может осуществляться по разным протоколам. Совместная работа радиовыключателя и пульта возможна только при их совместимости, что зависит от производителя и серии продукта.

Нагрузка

Подбор силового блока производится в зависимости от характера нагрузки. Мощность прибора, указываемая как максимальная, соответствует нагрузке от лампочек накаливания и галогенных на 220 В. Для источников света, подключаемых через трансформатор, используют понижающий коэффициент:

• 0,7 — для низковольтных «галогенок»;
• 0,5 — для люминесцентных ламп.

Размещение

Допустимая коммутируемая мощность блоков связана с их габаритами. Радиореле для нагрузки в 200–300 Вт свободно уместится во многих светильниках — по размерам оно не больше спичечного коробка. Модули, рассчитанные на 3–5 кВт, оснащаются радиаторами охлаждения и значительно больше по размерам, но имеют плоскую компоновку и легко прячутся в пространстве за панелями.

Отдельные серии приборов выпускаются в REG-корпусах для закрепления на DIN-рейках с возможным подсоединением внешней антенны. Для работы во влажных условиях предназначены приемные блоки с повышенной защитой (IP65).

Пульты для дистанционного управления объектами

В общем случае пульт дистанционного управления (ПДУ, RCU) — беспроводное или проводное устройство, предназначенное для управления каким-либо механизмом, объектом или процессом на расстоянии. Все устройства ДУ подразделяются на группы:

• по способу получения электропитания: по кабелю, автономное;
• по используемому каналу для передачи управляющих сигналов: ИК, ультразвук, радио, провод, механический привод;
• по функциональности: с одним набором команд, универсальный для нескольких устройств одного производителя, программируемый (обучаемый);
• по мобильности и другим признакам.

Наиболее распространенный в настоящее время вид пультов ДУ — мобильное автономное беспроводное устройство с управлением объектами по инфракрасному каналу (ИК). Именно такой вид устройств ДУ используем в быту, когда передаем управляющие сигналы на телевизор, кондиционер, музыкальный центр, плеер и другую бытовую технику.

В первых моделях пультов присутствовал минимум управляющих элементов только для выполнения основных функций. Со временем подход изменился: современные изделия имеют полный комплект элементов управления, а сами управляемые устройства содержат их ограниченный набор.

Схема пульта дистанционного управления

Большинство схем пультов ДУ TV и других бытовых устройств в своей основе имеют основную микросхему, формирующую сигнал управления после нажатия соответствующей клавиши, усилитель сигнала и ИК-светодиод. Разница заключается лишь в наименовании и компоновке радиоэлементов внутри корпуса устройства и на печатной плате.

Микросхема представляет собой специализированный микроконтроллер, в который в процессе производства записывается программный код. Записанная программа затем уже не изменяется в течение эксплуатации. На плате располагается также кварцевый резонатор для синхронизации частоты приемника и передатчика. Усилитель сигнала входит в состав микросхемы или выполнен на отдельном элементе.

Варианты и назначение пультов дистанционного управления

Особенности применения выключателей дистанционного управления

Данные устройства могут быть классифицированы по различным основаниям. Они бывают программируемыми и оперирующими типовым комплектом команд. Передача информации может осуществляться через инфракрасное излучение или ультразвук. Есть изделия механического действия. Сами устройства могут быть стационарными или мобильными. Запитываться они могут посредством аккумуляторной батареи или через подключение к электросети. Существуют также устройства, снабженные лазерной указкой.

Применяются пульты ДУ для удаленного управления разными видами бытовой и профессиональной техники, в том числе осветительными приборами. Их применяют в промышленности и строительстве, для работы с робототехникой и авиамоделями. Возможно использование этих аппаратов при работе с любым оборудованием, у которого есть электронное управление.

Устройство для люстры

Важно! При эксплуатации пультов, работающих от батареек и аккумуляторов, исчерпавшие ресурс элементы нужно утилизировать в специально отведенные для них контейнеры или сдавать в пункты приема батареек. Раздельная утилизация отходов существенно снижает нагрузку на экологию

Гигиенические воздействия на пульты сводятся к периодическому вытиранию пыли сухой ветошью

Гигиенические воздействия на пульты сводятся к периодическому вытиранию пыли сухой ветошью.

Программирование

После установки устройство начинает работать как обычный сенсорный выключатель. Чтобы коммутировать линии освещения
по радиоканалу, прибор нужно запрограммировать.

Каждая группа (клавиша) программируется отдельно, как отдельное устройство. Итак, касаемся нужного сенсора и держим
до появления коротких писков. Звуковые сигналы указывают на момент нужного нам программирования. При долгом удерживании звуки
идут в следующем порядке: 1 короткий – пауза – 2 коротких – пауза – 3 коротких – пауза – 4 коротких.

Паузы между сериями “пиков” очень короткие, во время этой паузы нужно нажать нужную клавишу на передатчике (брелке или выключателе) и
приемник запрограммируется на этот сигнал. После 1-го короткого звука задается включение и выключение выбранным сигналом передатчика.
После 2-х коротких импульсов задается сигнал только на включение. После 3-х звуковых сигналов задается команда только навыключение. Когда выключатель пикнет 4 раза – все настройки обнуляются и нужно заново привязывать передатчики.

По опытным данным стало известно: для стабильной работы не нужно привязывать на одну группу более 4-х сигналов с различных
устройств.

Ну и в завершение обещанные ссылки на Алиэкспресс:Выключатель-приемник с брелкомВыключатель-приемник с беспроводным выключателем

Оцените публикацию:

Currently 4.18

Оценка: 4.2 (11 голосов)

Как подключить силовой блок

Принцип подсоединения исполнительного модуля начального уровня понять легко: на вход устройства подают фазу и ноль внешней сети, а нагрузку подключают к выходу. Свитый спиралью антенный провод размещают без перегибов, прямой не обматывают вокруг корпуса, а стараются максимально выпрямить и не повредить изоляцию.

Определенные типы нагрузок: драйверы ламп, импульсные преобразователи и т. п., способны создавать высокочастотные помехи, мешающие корректной работе устройств. Лампочки могут моргать или не отключаться, неисправность устраняют включением в схему балласта — помехоподавляющего конденсатора на 0,47 мкФ/275 В.

Подключение исполнительных устройств: 1 — лампа; 2 — балласт; 3 — силовой блок на один канал; 4 — однофункциональный радиодиммер

Незначительные сложности подключения связаны с отсутствием единого стандарта цветовой маркировки проводов, что решается внимательным изучением инструкции.

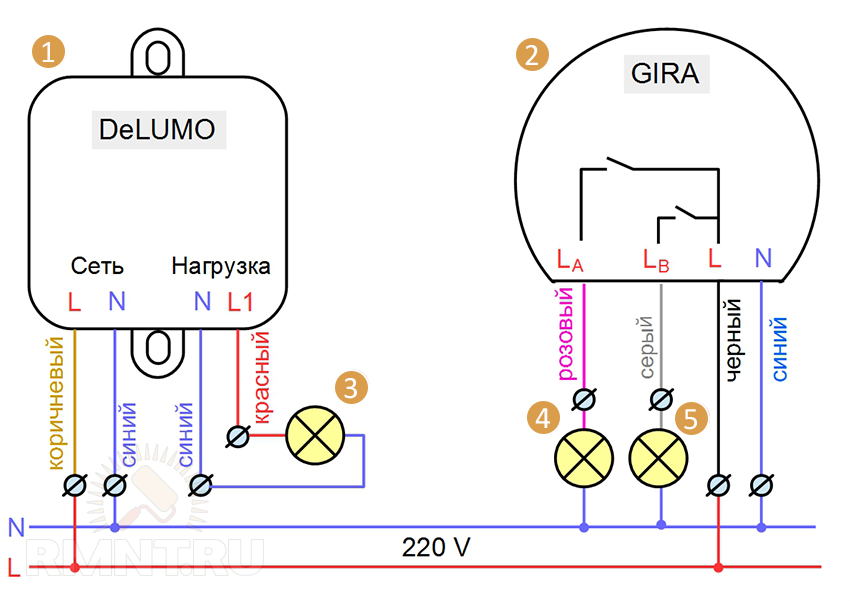

Схема подключения силовых блоков: 1 — радиореле DeLUMO; 2 — радиокоммутатор GIRA-mini двухканальный; 3 — светильник; 4 — нагрузка 1-го канала; 5 — нагрузка 2-го канала

Модернизировать существующее освещение и оставить штатные выключатели можно, установив в них как радиопередатчик, так и приемное устройство, которое по сигналу с пульта будет подавать напряжение в действующую электропроводку.

Подключение встраиваемых блоков: 1 — лампы; 2 — проводные выключатели; 3 — радиоприемник ROP-02; 4 — беспроводное реле RFSAI-61B; 5 — внешний выключатель

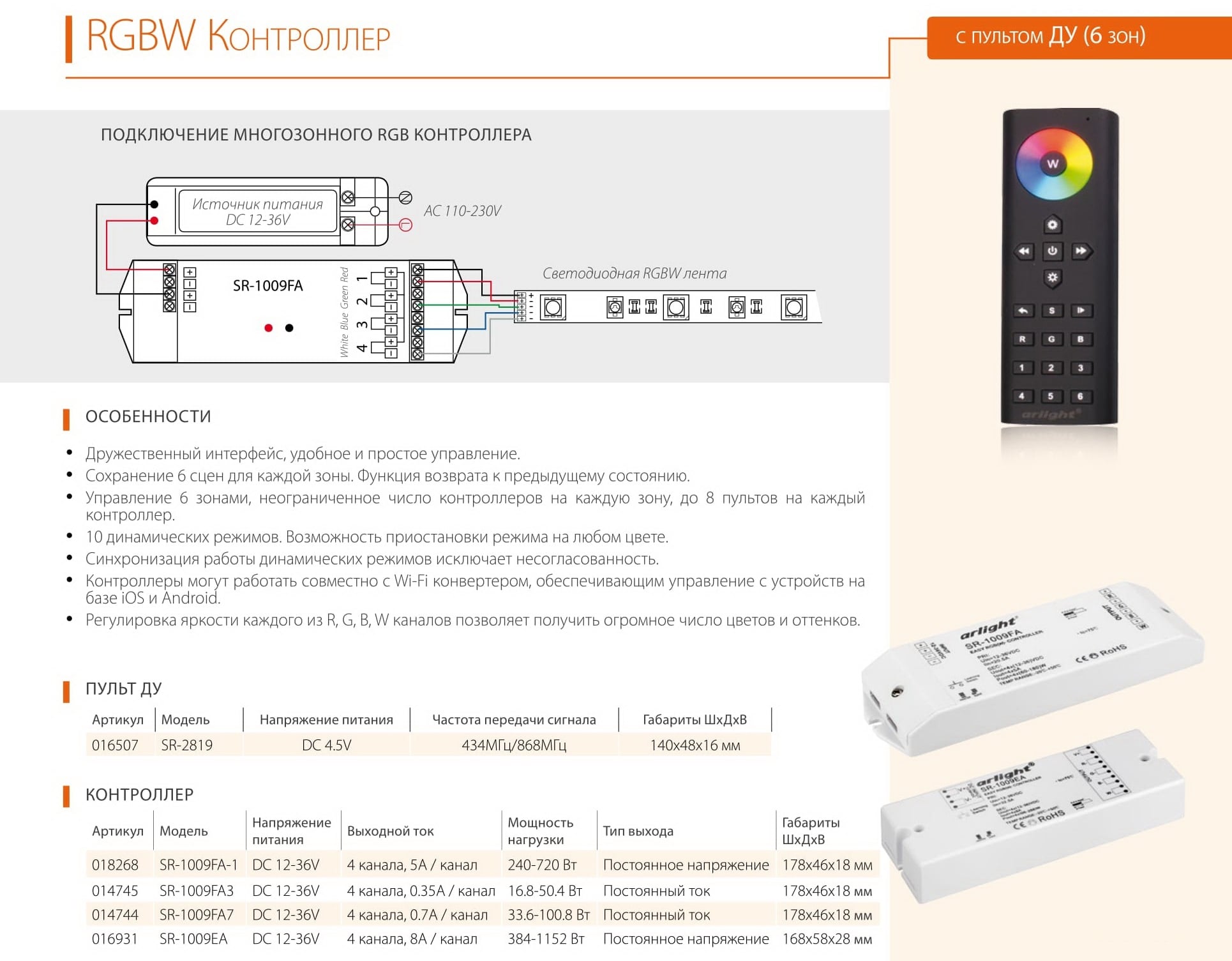

Схему дистанционного управления светодиодными лентами рассчитывают и собирают аналогично проводной, разница только в контроллере, оснащенном радиомодулем.

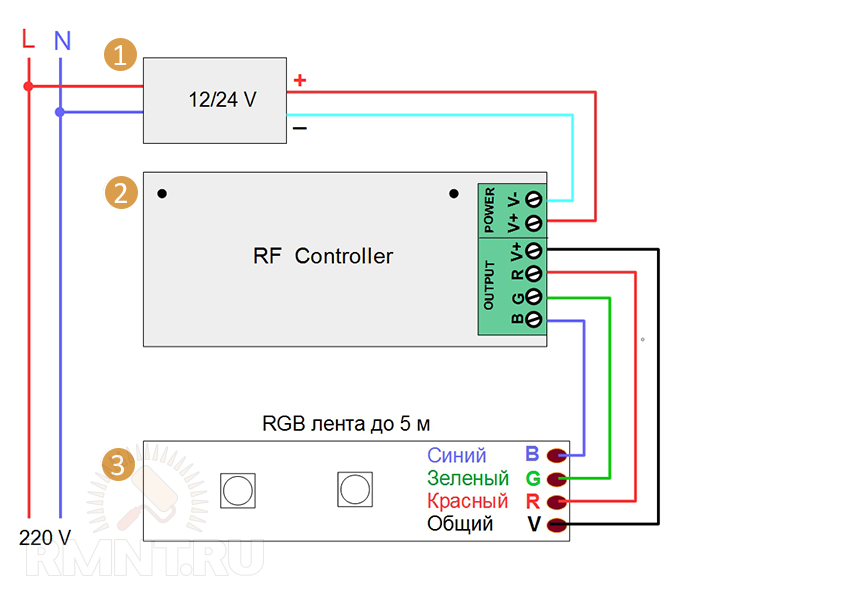

Принципиальная схема: 1 — блок питания; 2 — RGB-контроллер; 3 — трехцветная лента

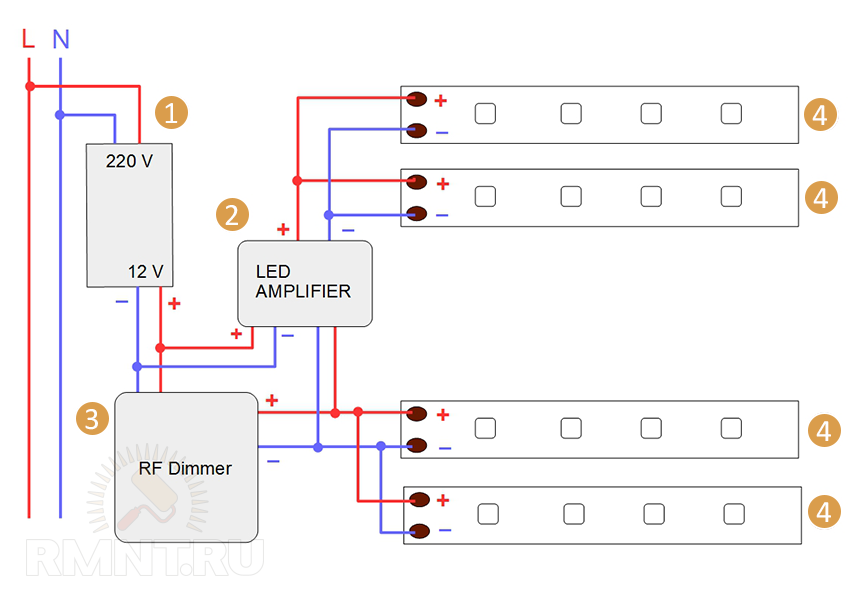

Для изменения яркости свечения монохромных светодиодных лент подходит малогабаритный светорегулятор: 1 — источник питания; 2 — усилитель сигнала; 3 — диммер одноканальный; 4 — одноцветная лента

Опробовав простейший вариант, состоящий лишь из приемника и передатчика, можно проверить на себе удобство системы «умного» дома и продолжить расширение комплекса, постепенно добавляя новые бытовые устройства.

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

• Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
• Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
• Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Чем универсальные модели отличаются от оригинальных

По функциональным характеристикам универсальные изделия не уступают оригинальным. Однако в случае поломки такой прибор намного проще сменить на новый. Так как оригинальные изделия чаще всего необходимо предварительно заказывать. Кроме того универсальные изделия используются для домашних кинотеатров, кондиционеров и прочее. Таким образом, приобретая универсальный пульт, можно одновременно использовать его к нескольким приборам. Это очень комфортно и пользуется спросом среди потребителей. Пульт настраивается один раз, в дальнейшем устройство самостоятельно подключается к указанной технике.

Обзор дистанционных включателей

ДУ типа «Сапфир-2503»

Ещё один тип беспроводных выключателей и устройств коммутации осветительного оборудования по радиоканалу выпускается таким известным . К ним следует отнести такие распространённые модели, как AWST-8800, AWST-8801, а также переносной брелок «СоСо» AKCT-510 и встраиваемый передатчик AWMT-230.

Читать далее: Как подключить трехклавишный выключатель — Отопление

Модели от двух последних производителей систем дистанционного управления практичнее и удобнее, чем подобные им выключатели с передачей сигнала по ИК каналу. С их помощью удаётся одновременно управлять всем осветительным оборудованием в доме практически из любой его точки (из самых удалённых комнат).

Входящие в их состав переносные пульты управления допускают возможность выбора того или иного сценария действий, приводящего к подключению света. Более «продвинутые» изделия от рассмотренных производителей могут содержать в своём составе специальный контроллер RGB, способный выполнять целый ряд операций, а именно:

• Включать освещение по заданному адресу или сразу во всём доме;
• Регулировать уровень яркости свечения ламп;
• В соответствии с заданной программой устанавливать нужное соотношение различных цветовых гамм при светодиодной подсветке с их последовательным перебором.

Благодаря довольно компактным размерам электронной части этих устройств дистанционный переключатель допускается размещать внутри стакана люстры или светильника. При управлении с пульта его можно будет переключать по радиоканалу с расстояния примерно 30-ти метров.

Большинство из рассмотренных образцов управляющих систем способно работать с бытовыми потребителями, рассчитанными на мощность до 3,5 кВт. Для их самостоятельного подключения необходимо проделать следующие обязательные операции:

• Сначала выбирается нагрузка с подходящей для данного устройства рабочей мощностью;
• После этого вводным автоматом снимается напряжение с дома или квартиры;
• На завершающей стадии работ в разрыв питающей линии устанавливается ответственный за выключение света силовой блок.

Со всеми деталями подключения конечного исполнительного устройства можно будет ознакомиться в следующем разделе.

Распространённые ошибки

Одной из частых проблем при покупке пульта, является отсутствие реакции на заданную команду в процессе использования. Перед тем как возвращать изделие необходимо выполнить следующие советы:

• проверить батарейки – в некоторых случаях используются старые батарейки или недостаточной мощности, также часто, когда изделие длительное время находится в магазине, батарейки могут прийти в негодность;
• факторы, блокирующие сигнал, – в случае если рядом с телевизором расположена микроволновая печь или радиоприемник, сигнал может блокироваться.

Некоторые модели пультов могут синхронизироваться не со всеми видами техники. Поэтому при покупке устройства необходимо уточнять данную информацию.

Примеры реализации

Учитывая, что уровнем освещения энергосберегающих лампочек управлять не получится, остается только один вариант – включать и выключать их. Приведем несколько примеров, как организовать дистанционное управление светом с пульта.

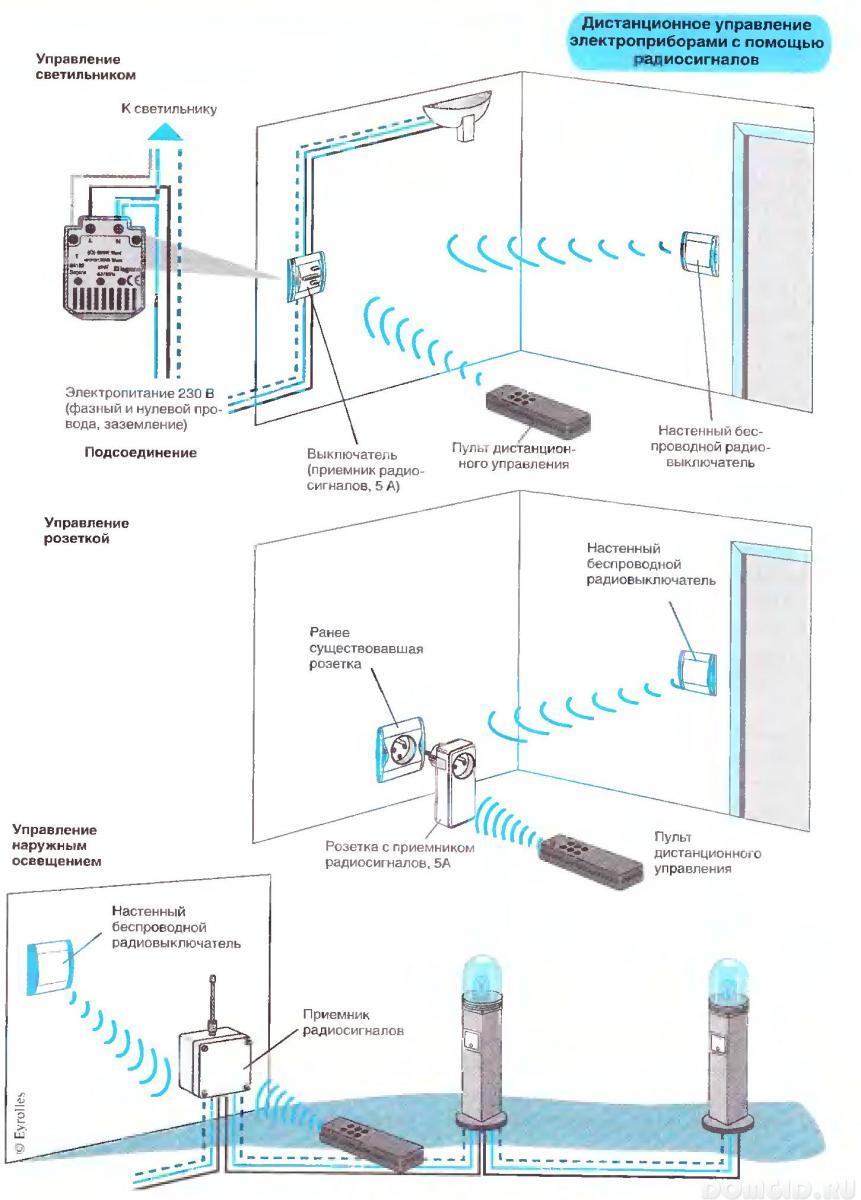

Дистанционный выключатель — это самый простой вариант, в котором розетка (или группа розеток) управляется при помощи дистанционного пульта, к ней можно подключить светильники или другие бытовые приборы. То есть для включения или выключения центрального освещения устройство не подходит.

В качестве еще одного примера простого решения, можно привести вариант, когда контролер, принимающий сигнал от пульта управления, встроен в патрон электрической лампочки.

При этом пульт управления может одновременно работать с группой контролеров, что позволяет регулировать освещенность, включая и выключая определенное количество лампочек на люстре. Но у этого варианта также есть свои недостатки:

• полностью отсутствует универсальность, то есть, управлять можно только работой электрических ламп;
• небольшой размер корпуса приводит к перегреву электронного оборудования, что становится причиной непродолжительного срока эксплуатации, этим особенно страдают изделия китайских производителей.

ПДУ и контролер управления электрооборудованием, представленный на рисунке ниже, позволяет подавать питание на три канала, при этом мощность каждого из них может быть до 1000Вт. То есть можно не только управлять освещением, а и включать другое электрооборудование, например, насос.

Бывает, что производитель не комплектует контроллер дистанционным пультом, в этом случае может быть использован универсальный ПДУ, который подходит для управления работой телевизора (Сони, Самсунг и т.д.), кондиционера (Toshiba, Daewoo, Philips и т.д.), фотоаппарата (Nicon)или даже шлагбаума и замком ворот.

Такие универсальные устройства дистанционного управления (пульты) выпускают многие известные производители электронной продукции, например: JVC, Sony, Panasonic, BBK, Samsung, Thomson, Pioneer, Canon и т.д.

Заметим, что мобильные телефоны могут иметь опцию «универсальный инфракрасный пульт», например, такая функция есть у некоторых моделей Nokia и Apple.

Все, что потребуется после приобретения универсального ПДУ – это его настройка, коды для этого содержит инструкция к устройству.

Говоря об управлении освещением при помощи дистанционного пульта, нельзя не упомянуть о такой концепции, как «Умный дом», в ее основе лежит контроллер, программирование которого происходит через USB соединение при помощи ноутбука или компьютера.

При такой реализации на пульт может быть выведено несколько запрограммированных режимов освещения дома и территории участка, например:

• дежурное освещение;
• ночной режим;
• режим праздничной подсветки;
• освещение определенных комнат и т.д.

Для выбора того или иного режима достаточно нажать определенные кнопки на пульте.

Особенности систем ДУ

Бытовые выключатели с пультом ду, работающие с применением ик излучения, отличаются следующими конструктивными особенностями:

• Управляемые дистанционно выключатели устанавливаются в разрыв линии, питающей цепи освещения;
• В качестве таких устройств, как правило, используются стандартные модули типа BM8049M или подобные им схемы;
• Для управления их работой могут применяться обычные пульты от телевизионных приёмников определённых марок (данная опция должна указываться в инструкции этого аппарата).

При необходимости включения освещения на приёмно-коммутирующий блок сначала наводится диодный излучатель пульта управления, а затем нажатием особо выделенной кнопки посылается команда на запоминание этой функции.

Блок-схема управления с пульта

Полезное замечание. Основной недостаток систем с ик излучением – необходимость в очень точном наведении пульта на приёмник, поскольку эти системы функционируют только в границах прямой видимости.

Добавим к этому не очень большую дальность действия излучателя, увеличить которую в ряде случаев удаётся за счёт установки дорогостоящих ретрансляторов.

Гораздо удобнее и практичнее использовать выключатель с дистанционным управлением, работающим в диапазоне радиоизлучений, передаваемых с пду на приёмник со встроенным в него контроллером.

Использование радиоканала для управления современным световым оборудованием намного целесообразнее по следующим соображениям:

• Появляется возможность управлять системой коммутации освещения не только ПДУ, но также и с персонального компьютера, планшета, мобильного телефона и других подобных им электронных устройств;
• В этом случае радиус действия радиоканала существенно увеличивается и достигает при отсутствии препятствий 100 метров (15-25 метров при их наличии);
• В данной ситуации допускается установка специальных усилителей сигнала на приёмной стороне.

Обратите внимание! Для систем управления на инфракрасных лучах, работающих в высокочастотном диапазоне, использовать усилители для дистанционного включения освещения будет слишком неэкономично. Система управления выключателем с ду по радиоканалу состоит из следующих основных частей:. Система управления выключателем с ду по радиоканалу состоит из следующих основных частей:

Система управления выключателем с ду по радиоканалу состоит из следующих основных частей:

• Переносной пульт;
• Питающий аккумулятор;
• Контроллеры управления (выключатели), входящие в состав исполнительного модуля (который, в свою очередь, интегрируется в линию нагрузки).

Оконечный модуль с контроллером, как правило, монтируется непосредственно в стакане люстры, в расположенной неподалёку от неё распределительной коробке или в пластиковом корпусе розетки (смотрите фото ниже).

Установка выключателя в розетке

Благодаря такому размещению исполнительная часть системы оказывается надёжно скрытой от посторонних глаз и не нарушает общий порядок монтажной проводки в замкнутом пространстве комнаты.

Слишком много Smart-Home-стандартов?

Если вы хотите установить систему Smart Home, необходимо знать, какие стандарты беспроводной связи поддерживают ваши устройства. Могут понадобиться Wi-Fi, Bluetooth, 433 МГц, 868 МГц или DECT, а также возможность работать по стандартам ZigBee или Z-Wave.

Звучит всё гораздо сложнее, чем есть на самом деле. Для многих систем все эти стандарты часто играют лишь второстепенную роль, так как шлюзы обычно поддерживают несколько производителей и стандартов. Например, Mediola AIO Gateway поддерживает около 300 устройств от 30 производителей, распознавая при этом 433 МГц, 868 МГц и инфракрасные сигналы.

Кроме того, всё больше производителей предлагают интерфейсы для Amazon Echo и Google Home, так что вы сможете использовать эти приборы в качестве основного, и таким образом Smart-Home-устройства, которые вроде бы не совместимы друг с другом, вполне смогут работать вместе.

Тем не менее, перед покупкой следует заглянуть на соответствующий веб-сайт, чтобы убедиться, что выбранная система Smart Home действительно распознает все необходимые вам компоненты.
