Как самостоятельно провести электричество в гараж — пошаговая инструкция

Прокладка проводки

Монтаж электропроводки

Проводка может быть разного типа:

• открытая;
• закрытая;
• смешанная.

Для гаража нежелательно использовать открытую проводку. Конечно, такой вариант монтируется проще и быстрее, но зато менее надежен. Причина в том, что провода, проложенные в гофре или коробе, могут быть зацеплены, сорваны или будут постоянно подвергаться воздействию сырости.

Где размещать выключатели? Первый должен быть возле входа, остальные нужно установить недалеко от светильника, чтобы любому, кто войдет в гараж, не пришлось угадывать, что и как включается. Розетки же лучше установить возле дверей, ворот и над рабочим столом, если таковой предусмотрен в гараже. Наиболее качественными являются те розетки, которые имеют подпружиненные контакты, потому что вилка, даже советского образца, не будет греться или выпадать. Если же вилка выполнена по европейским стандартам, то пружины подадутся назад, зафиксировав её, а после извлечения станут на место. Согласитесь, это удобно, к тому же такая розетка будет более долговечной.

Использование понижающего трансформатора

Практически в каждом гараже должен быть переносной светильник, а в смотровой яме установлены стандартные приборы освещения. Поскольку в ямах порой присутствует повышенная влажность, то использование освещения на 220 В согласно требованиям Правил эксплуатации электроустановок запрещено.

В целях безопасности для подсветки нужно использовать напряжение, пониженное до 36 В. Для работы в смотровой яме можно воспользоваться переносным светильником напряжением 12 от аккумуляторной батареи автомобиля, но это не всегда удобно и дает мало света. Для понижения напряжения необходим трансформатор.

Лучше купить готовый на 12 В, который можно установить на рейку в электрощите. Для линии низкого напряжения не лишним будет установка автомата и отдельной розетки.

Сборка

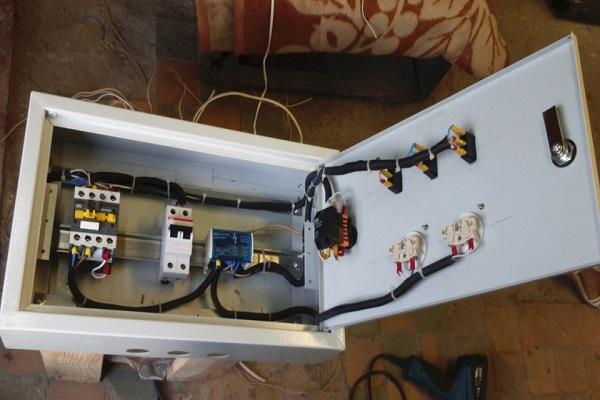

Если человек планирует самостоятельно собрать электрощиток и установить его в гараже, придется разобраться с основными нюансами выполнения такой работы. При подсоединении элементов щита придерживаются следующих рекомендаций:

• Подключение основного кабеля с тремя жилами. Его заводят внутрь гаража от главной линии столба, расположенного неподалеку. Этот провод должен надежно защищаться от осадков и поэтому его проводят внутри стальной или металлопластиковой трубы. Специалисты советуют проводить его через заднюю стену щита.

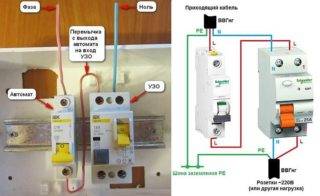

• Соединения блока УЗО. Этот компонент отвечает за защиту оборудования от перегрузки и коротких замыканий. Для его работы придется подключить пакетники, обеспечивающие работу осветительных приборов и розеток.
• Установка соединительных колодок. Такие коммутационные компоненты соединяют силовые провода с проводкой освещения и розетками, которые потребляют около 12-15А.

Порядок проведения электричества в гараже

Электропроводка открытого типа

Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.

Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей

Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.

Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.

Чтобы ничего не перепутать, каждый провод необходимо подписать

Пошаговая инструкция, как сделать проводку в гараже:

1. По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
2. Устанавливают электрический щиток в заранее выбранное место.
3. Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
4. Подключают модули к проводам.
5. Подключают УЗО, автоматы, счетчик.
6. Подключают силовой кабель.
7. Проводят провода по кабель-каналам или ПВХ трубе.
8. Монтируют коробку и протягивают провода на розетки в гараже.
9. Аналогичным образом протягиваются провода к осветительной группе.

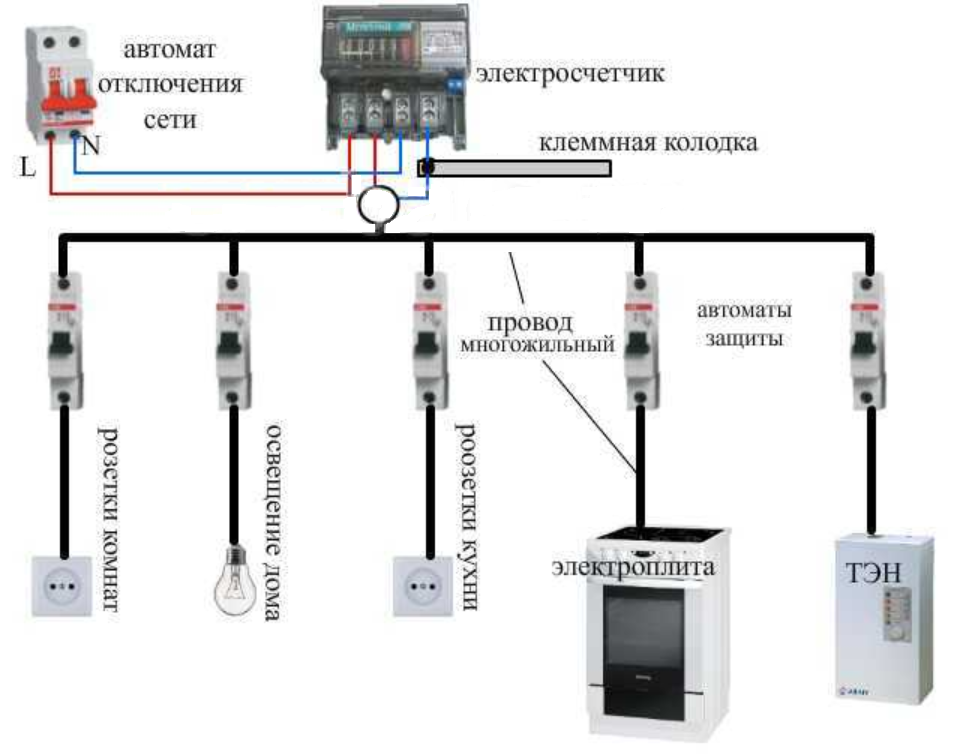

Схема подключения приборов внутри коробки электрощитка

Порядок подключения приборов внутри электрощитка хорошо иллюстрируется приведенной схемой:

1. Входной кабель с тремя жилами от линии на столбе заводится по подготовленному каналу внутрь электрощитка. В качестве шлангов или каналов, по которым пропускается провод, можно использовать металлопластиковые или стальные трубы. Надежнее сделать ввод в короб через заднюю стенку электрощитка, а не бить отверстие в боковой стенке гаража;
2. Внутри электрощитка на монтажные планки последовательно крепятся электросчетчик, автомат отключения КЗ и блок защиты УЗО. Далее устанавливаются пакетники под розетки и приборы для освещения гаража, трансформатор питания светильников и вентиляции подвала;
3. С помощью коммутационных колодок приборы последовательно соединяются в цепь и подключаются к осветительной проводке и силовым проводам, идущим к сварочному посту и блоку розеток с максимальным током потребления до 25А. Остальные розетки подключаются к пакетникам с током отсечки в 16А.

Совет! Промаркируйте зачищенные отрезки проводов с помощью цветной изоленты. Это упростит подключение к колодкам и позволит избежать путаницы «земля-фаза».

Зачастую, чтобы упростить работу с подключением и пломбировкой счетчика в гараже, перед вводом в электрощиток устанавливают обычный отсечной рубильник или переносят дифавтомат. Обычно на этом настаивают электрики гаражного кооператива, так проще и надежнее защищаются от КЗ лампы внешнего освещения, и проще работать со счетчиком.

Целесообразность такого решения не всегда понятна, поэтому многие автолюбители могут страховаться и устанавливают в гараже два автомата, до и после счетчика, что тоже не всегда оправдано.

Розетки и осветительные приборы в гараже подключаются отдельными пакетниками, их разделяют на две группы – силовые с порогом в 25А и маломощные – для срабатывания на обычных розетках с нагрузкой не более 1,5-2 кВт. Для освещения достаточно слабых 5-ти амперников, но желательно на каждую точку освещения гаража, например, для прожектора, переноски и четырех настенных светильников установить свой выключатель на электрощитке.

Обязательным атрибутом смонтированного в гараже электрощитка является полноценный контур заземления проводки гаража

Это крайне важно. Не стоит особо надеяться на нейтраль линии напряжения и уповать на то, что она заземлена, как заявляют электрики и их помощники. Кроме того, при замыкании где-то на линии на нейтрали может появиться неплохой потенциал до 120В, что может спалить особо нежные приборы, работающие в гараже, например, блок зарядки аккумулятора

Толстый провод «земли», а лучше медную шину от стального контура, закопанного на метр глубиной, подключают по представленной схеме, электросчетчик условно не показан

Кроме того, при замыкании где-то на линии на нейтрали может появиться неплохой потенциал до 120В, что может спалить особо нежные приборы, работающие в гараже, например, блок зарядки аккумулятора. Толстый провод «земли», а лучше медную шину от стального контура, закопанного на метр глубиной, подключают по представленной схеме, электросчетчик условно не показан.

Схема проводки

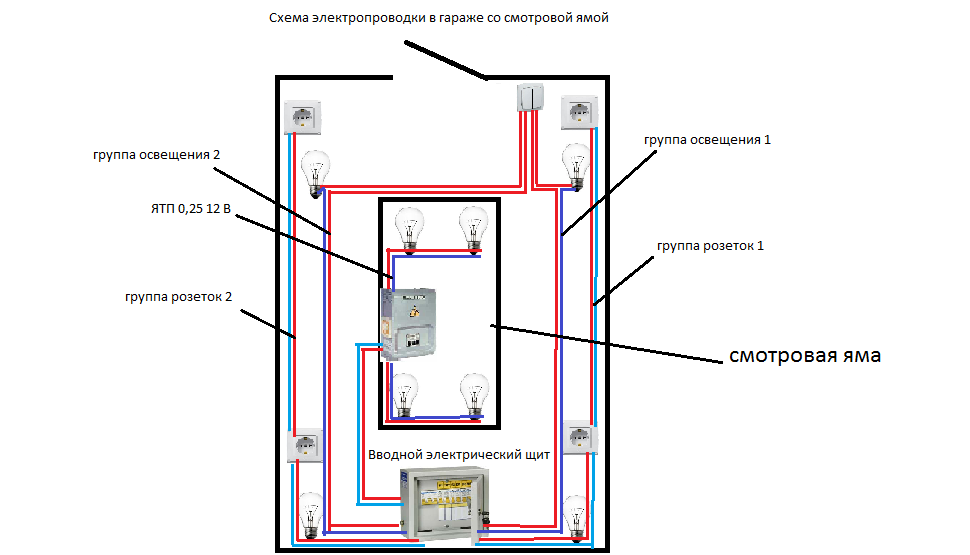

Схема однофазной электропроводки гаража со смотровой ямой

Перед тем как делать монтажные работы, разрабатывается схема электропроводки. Она состоит из принципиальной схемы и схемы расположения. В первой описывается, как разложить саму сеть, а во второй – как развести розетки и выключатели, куда повесить распределительный щиток. Схема электропроводки в гараже должна также учитывать расположение проводов.

Схема гаража без смотровой ямы содержит в себе следующие элементы: автоматы, УЗО, счетчики, розеточные группы, выключатели, светильники. Монтаж проводится с использованием трехжильного провода с фазой, нулем и землей.

Если в гараже есть смотровая яма, схема меняется. Яма считается подвальным помещением и на нее действуют особые правила ПУЭ. Напряжение должно быть понижено до 42 В. Это приводит к появлению в схеме понижающего трансформатора. Перед установкой светильников и других приборов следует убедиться, что они рассчитаны на такое напряжение. В схеме также будут автоматы, счетчик, УЗО, розетки и светильники с выключателями. Пример кабеля для подключения светильников – ВВГ 3×1,5, для розеток – ВВГ 3×6.

Шаг 2. Установка электрощита

После того, как был прокинут кабель в гараж, необходимо установить электрощит. Он является основой электрической системы и отвечает за распределение электроэнергии.

Перед установкой электрощита необходимо просчитать количество и мощность всех приборов, которые будут питаться от сети в гараже. Это позволит выбрать подходящий электрощит и правильно подключить провода.

Важно установить электрощит на высоте, не менее 1,5 метра от пола, чтобы он не мешал при перемещении по гаражу. Также необходимо убедиться, что электрощит защищен корпусом и имеет плотно закрывающиеся дверцы для удобства использования

При установке электрощита необходимо соблюдать все меры предосторожности, так как работа с электрическими проводами может быть опасной. Необходимо выключить электроснабжение и использовать инструменты с изолированными ручками

Важно не забывать о регулярной проверке электрощита на предмет исправности и отсутствия повреждений

Выбор подходящего места

Перед началом проведения проводки в гараже необходимо выбрать подходящее место для размещения электрической коробки и распределительного щитка. В первую очередь необходимо учитывать расстояние от электрощита и провода, подводящего электричество в гараж.

Если расстояние слишком большое, необходимо увеличивать сечение провода и предусматривать удлинительные провода для подведения электроэнергии. Кроме того, следует выбрать место, где организация электроснабжения не затруднит доступ в гараж и не приведет к повреждению проводов.

Для удобства эксплуатации гаража желательно установить электрическую коробку и щиток в доступном месте, где их можно будет легко обслуживать и ремонтировать при необходимости. Также необходимо учитывать возможность подключения к электросети и перегрузку системы, если планируется использовать большое количество электроприборов или инструментов.

Выбор места для проведения проводки в гараже является важным этапом, который должен быть тщательно продуман и согласован с требованиями безопасности и нормативными документами, регулирующими проведение электромонтажных работ.

Установка и подключение основной панели

Основная панель является главным элементом электрической проводки в гараже. Ее установка и подключение являются очень важным этапом работ.

• Перед началом установки необходимо определить место розетки и выключателя.
• Установите основную панель в удобном для вас месте.
• Подключите провода к главному автомату и заземлению.
• Подключите провода от розеток и выключателей к основной панели.
• Убедитесь, что все провода правильно подключены и защищены.

Не забывайте о том, что проводка должна соответствовать стандартам электробезопасности. После установки и подключения основной панели проведите проверку работы электричества и убедитесь в отсутствии неполадок.

Сборка электрощитка в гаражном помещении: последовательность действий

Выясняя, как собрать электрощиток в гараж своими руками, необходимо подготовить комплект инструментов: плоскогубцы, отвертки, саморезы и дюбель-гвозди, шуруповерт, молоток. Установка щитка производится следующим образом:

1. Владелец помещения выбирает подходящее место для установки изделия и размечает точки для крепления короба. Электрощиток размещается на высоте около полутора метра от пола.
2. По разметке высверливаются отверстия и вставляются дюбеля. На них закрепляется электрощиток.
3. В ящике для приборов на дин-рейке размещаются счетчик учета электроэнергии и групповые автоматы защиты, или предохранители. Они соединяются перемычками, а корпус щитка подключается к контуру заземления.
4. Подведение кабеля к гаражу с наружной сети осуществляет специалист электросети.
5. Начинается разводка от электрощитка в помещении гаража с использованием алюминиевых или медных проводов. Метод прокладки проводки внутри гаража зависит от того, из какого материала возведена конструкция. Если из кирпича или газоблоков — проводка прокладывается путем вырезки штроб. В деревянном помещении электропровода размещают в коробах из пластика.

Установить электрощиток несложно, если подойти к делу внимательно и ответственно.

Зачем заземление в гараже?

Казалось бы, зачем городить огород и сооружать какое-то заземление, если дома мы прекрасно обходимся и без него? На этот вопрос отвечает тот пункт правил эксплуатации электроустановок (ПЭУ), которым определяется степень электрической опасности помещения. Для этого выбраны следующие критерии:

• Конструктивные особенности помещения – устройство полов, стен.
• Температурный режим.
• Параметры влажности.
• Наличие токопроводящей пыли.
• Присутствие агрессивных веществ или их паров, способных разрушить диэлектрик – основу электрической изоляции.

Гаражи часто строят цельнометаллическими, из профильных листов на каркасе. При пробое фазы на эту оболочку она, учитывая ее размеры и объем, становится подобием обкладки конденсатора. Если внутри него окажетесь вы – с включенным электроприбором в руках или на вас будет обувь с недостаточными диэлектрическими свойствами, весь накопленный электрический заряд уйдет в землю через ваше тело. Вероятность летального исхода почти 100 процентов.

Полы земляные, бетонные или из кирпича относятся к токопроводящим. Будет правильным считать таковыми и деревянные, если они недостаточно сухие. А это наверняка так, поскольку параметры влажности и температурный режим связаны напрямую.

В неотапливаемом гараже она та же, что и у наружного воздуха, а при отсутствии эффективной вентиляции влага конденсируется везде, где возможен перепад температур из-за разности в теплопроводности материала – на стенах, внутри корпусов электроприборов и арматуры. И ее может оказаться достаточной, чтобы произошел электрический пробой.

Есть ли в гараже металлическая пыль? Смешной вопрос, не правда ли? Особенно если в нем есть заточной станок. А агрессивные пары и жидкости? Да сколько угодно!

Суммируя все вышесказанное, мы получаем, что по правилам электробезопасности гараж относится к помещениям повышенной опасности. Ну а при земляных полах вы можете считать их и особо опасными. Как видите, вопрос о необходимости надежного заземления отпадает сам собой. Только это нехитрое устройство имеет электрическое сопротивление меньшее, чем ваше тело. Поэтому в случае аварии электрический ток пойдет по нему, минуя вас.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

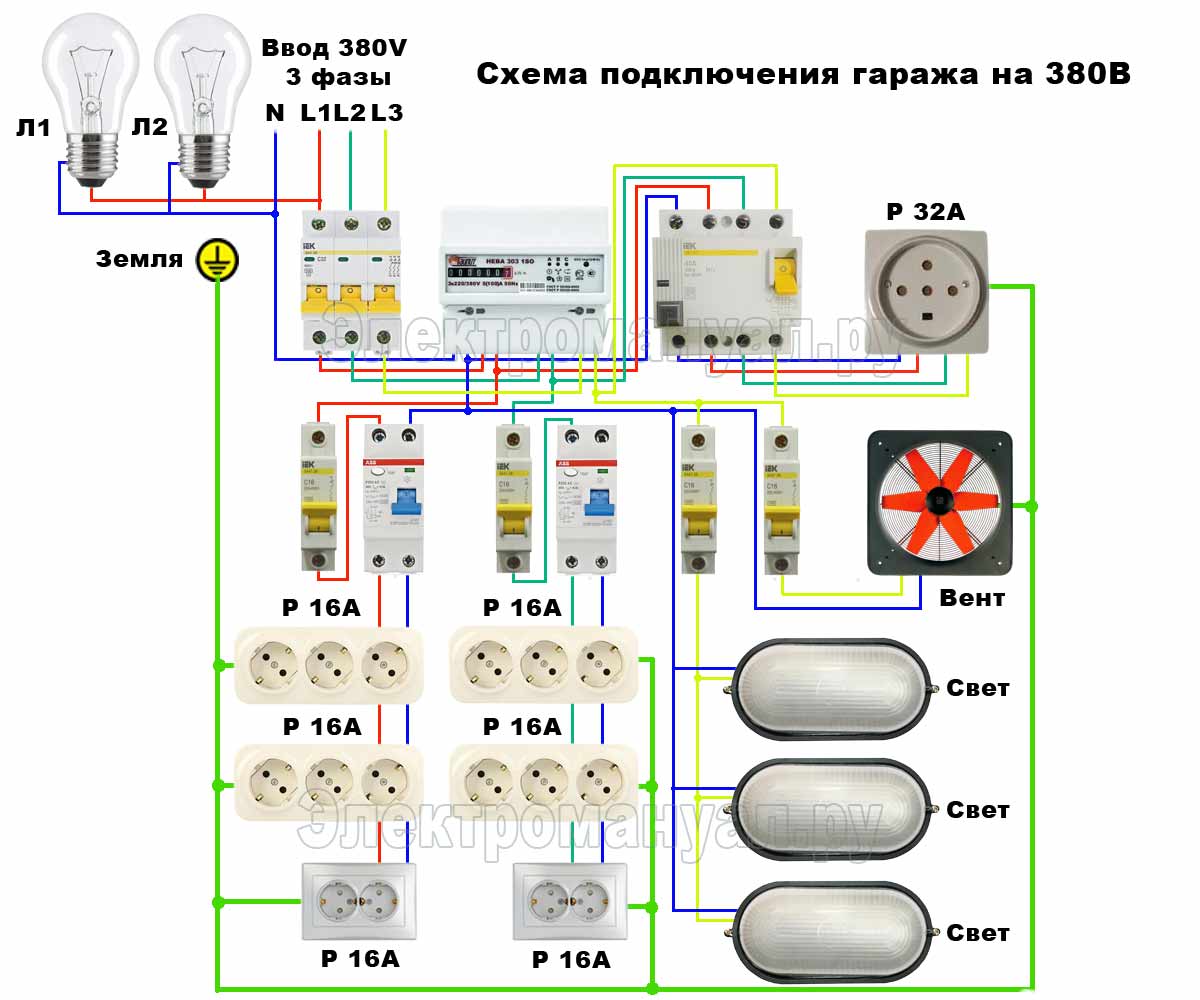

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

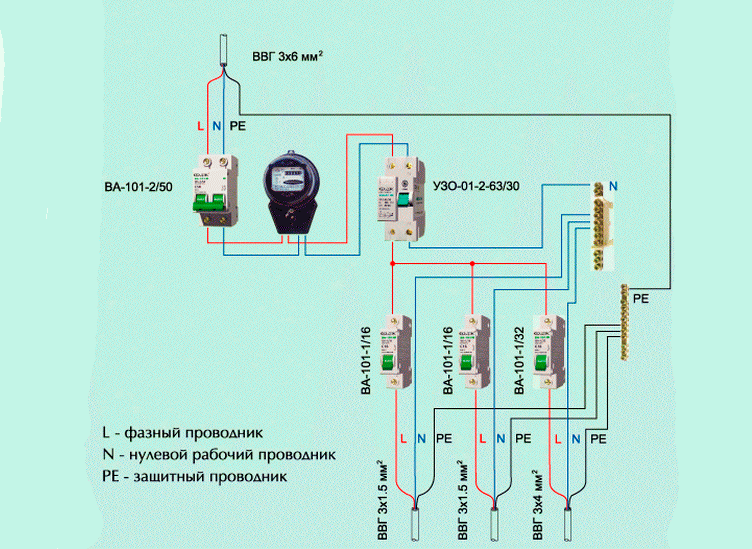

Схема распределительного электрощитка для гаража своими руками:

Схема электроснабжения

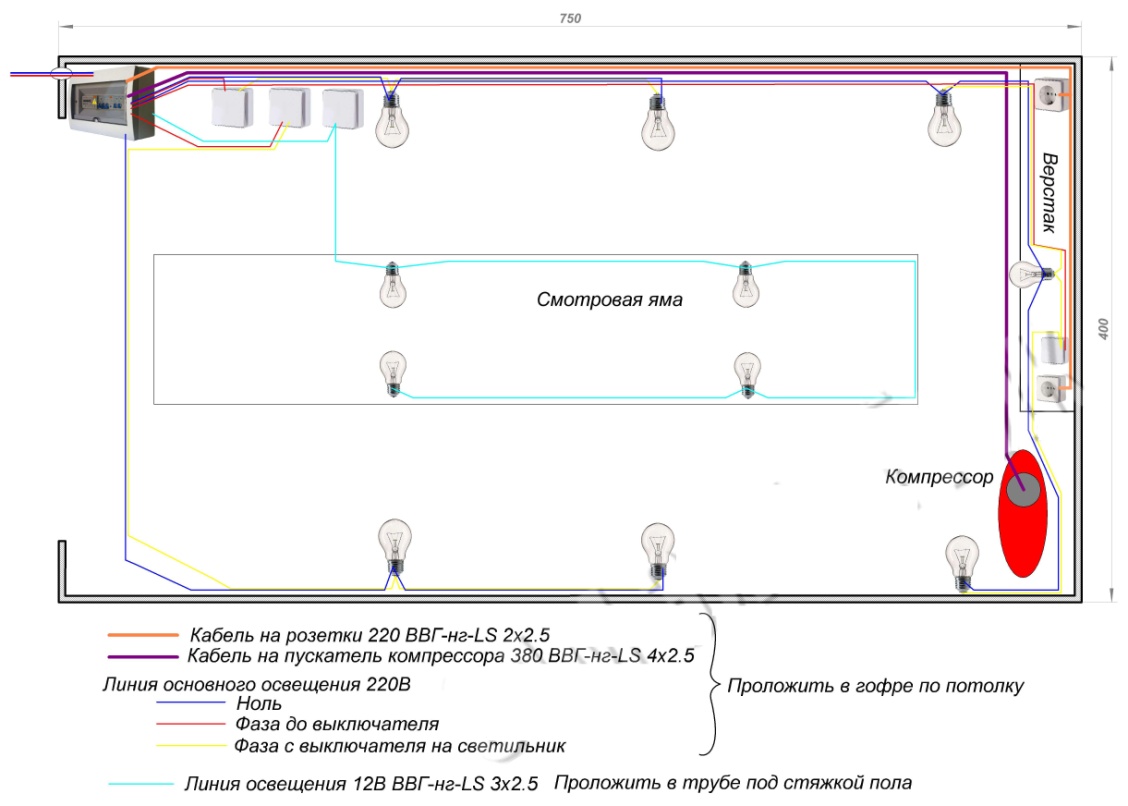

Перед тем, как провести проводку в гараже, особое внимание уделите схеме электроснабжения. Какое бы ни было строение – огромный дом или небольшой гараж – начинать всегда надо именно с неё. Прежде всего, нарисуйте схематический чертёж вашего помещения

Что должно быть на нём отражено?

Прежде всего, нарисуйте схематический чертёж вашего помещения. Что должно быть на нём отражено?

• Вводная линия, которая подходит к зданию гаража.
• Места, где будут установлены светильники – само гаражное помещение, яма для осмотра машины, погреб. Возможно, над каким-то станком (токарным, сверлильным) понадобится дополнительное освещение.
• Положение распределительного щитка, правильнее всего устанавливать его у входа. Когда будете покидать помещение, вы сможете спокойно его обесточить и сразу выйти на улицу, а не пробираться впотёмках через весь гараж.

• Запланированные места для розеток (около верстака, рабочего стола или станка, в другом месте, где возможно понадобится подключать электроинструмент).
• Приблизительный маршрут электропроводки гаража (то есть, по какому пути вы планируете подводить провода от распределительного щитка к светильникам и розеткам).
• Если у вас в гараже будут находиться механические станки, компрессор для накачки шин, то отобразите на схеме их место расположения, потому что к этим токоприёмникам потребуется подвести отдельные линии от индивидуальных автоматов.

Вы составите список, пройдёте по нескольким магазинам электротоваров, спокойно определитесь с ценами и подберёте качественные, доступные для вас коммутационные аппараты и провода.

Также схема электропроводки в гараже поможет вам определиться с максимальной нагрузкой. Вы посчитаете суммарную мощность всех потребителей электроэнергии и правильно подберёте по сечению и номинальному току вводные и отходящие кабели и автоматы.

Прокладка проводки

Монтаж электропроводки

Проводка может быть разного типа:

• открытая;
• закрытая;
• смешанная.

Для гаража нежелательно использовать открытую проводку. Конечно, такой вариант монтируется проще и быстрее, но зато менее надежен. Причина в том, что провода, проложенные в гофре или коробе, могут быть зацеплены, сорваны или будут постоянно подвергаться воздействию сырости.

Где размещать выключатели? Первый должен быть возле входа, остальные нужно установить недалеко от светильника, чтобы любому, кто войдет в гараж, не пришлось угадывать, что и как включается. Розетки же лучше установить возле дверей, ворот и над рабочим столом, если таковой предусмотрен в гараже. Наиболее качественными являются те розетки, которые имеют подпружиненные контакты, потому что вилка, даже советского образца, не будет греться или выпадать. Если же вилка выполнена по европейским стандартам, то пружины подадутся назад, зафиксировав её, а после извлечения станут на место. Согласитесь, это удобно, к тому же такая розетка будет более долговечной.

Составление схемы электропроводки для гаража

Как и любая работа по электромонтажу, прокладка проводки в гаражном помещении невозможна без составления предварительной схемы. Здесь вашему вниманию представлена схема подключения гаража к электросети.

Сначала следует хорошо обдумать, сколько лампочек, розеток и выключателей вам нужно, затем определить их расположение, чтобы и доступ к ним был удобным, и одновременно они не мешали движению. Желательна проводка для трансформатора снижающего напряжение. Зачем? Чтобы не допустить самовольного возгорания всяких пожароопасных вещей, в гараже начиная от канистр и тряпок и заканчивая парами бензина. А вот вам схема электропроводки для смотровой ямы в гараже.

Рекомендуется следующая схема подсветки: 2 общих светильника на одной ветке и отдельная ветка на смотровую яму и погреб. Розетки желательно разместить на двух противоположных стенах гаража, чтобы иметь к ним доступ даже когда авто в помещении. Подсчитав все точки, можно начинать монтировать электрощиток.

Подключение освещения

При автоматических воротах целесообразно использовать . Лампа зажигается сама на небольшой период и затем гаснет.

Можно использовать проходные выключатели.

Люминесцентные лампы добавят гаражу яркое освещение. Минус этих ламп в быстром выходе из строя, когда они начинают мигать. Поэтому выбирая данный тип ламп нужно обдуманно и обязательно с гарантией.

Где лучше установить выключатели?

Первый выключатель располагается на входе, второй можно разместить возле ворот, используя систему управление лампой с двух мест. У ворот включили свет, выходя, у другой двери выключили. Розетки в гараже расположить в рабочей зоне, смотровой яме, на входах.
