Расшифровка маркировки и технические характеристики провода ПВ-3

Провод ПВ 6

Конструкция провода ПВ 6 представляет собой электропроводящую продукцию с шестым классом гибкости, состоящей из токопроводящей медной жилы из нескольких проволок. ПВ 6 в разрезе достигает от 16 до 120 кв.мм. по ГОСТ 22483-77.

Снаружи провод покрыт изоляционным покрытием из поливинилхлоридного пластиката, расцветки которого могут быть весьма различными: начиная от черного и заканчивая красным. Зелено-желтая расцветка, к примеру, используется, в проводах, назначением которых являются цепи заземления (чтобы снизить опасность воздействия электричества от касаний поверхности прибора или агрегата).

Сфера применения

Данный тип провода используется в самых различных сферах, таких как:

  • энергетические установки;
  • автомобильная электроника;
  • в сетях энерго цепей;
  • прокладке освещения;
  • установке и монтажа электрооборудования, агрегатов, станков и механизмов.

Благодаря своей высокой гибкости и прочности шнуры вида ПВ 6 часто используются для присоединения электрических цепей. Также благодаря покрытию провода, он очень устойчив к нагреву и, в случаях замыкания, не распространяет горение.

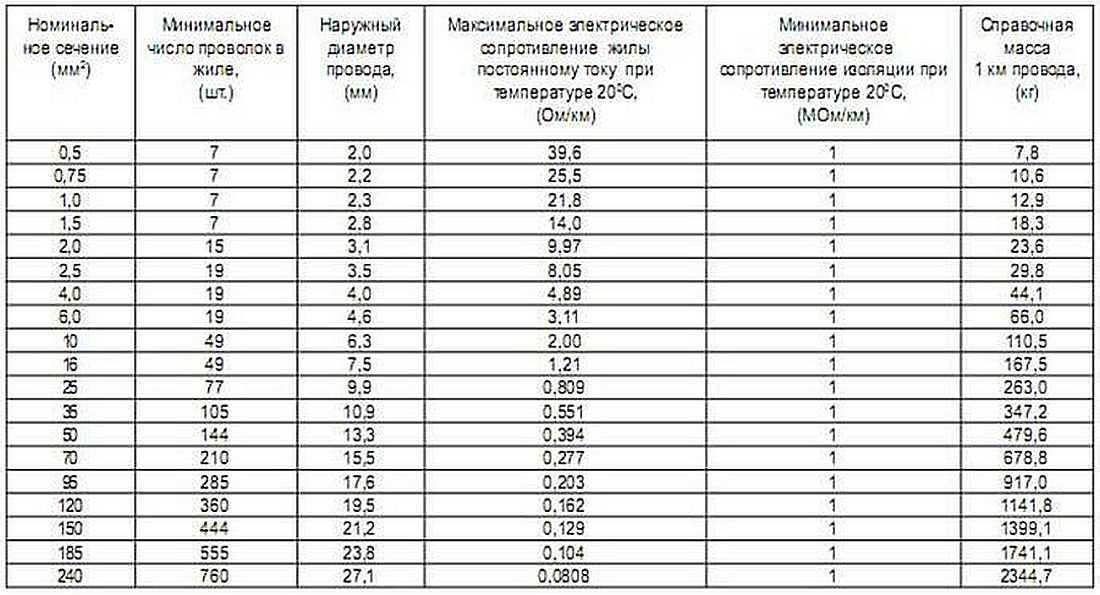

Технические параметры

Провод ПВ 6 имеет следующие характеристики:

  • вид климатического исполнения У, ХЛ и Т;
  • максимальная температура нагрева жил — +70 градусов по Цельсию;
  • минимальная температура для использования — — 15 градусов по Цельсию;
  • радиус изгиба — 5 диаметров провода.
Влажность воздуха при 35 градусах по Цельсию (%) 100
Гарантийный срок эксплуатации (месяц) 24
Испытательное переменное напряжение 50 Герц в течение 15 минут после пребывания в воде 24 часа 2500
Максимальная рабочая температура жилы в Цельсиях +70
Монтаж при температуре (в Цельсиях), не ниже -15
Номинальное напряжение U0/U (Вольт) 450/750
Радиус изгиба кабелей (наружных диаметров) 10
Строительная длина (в метрах), не менее 100
Температура окружающей среды (в Цельсиях), верхний предел +35
Температура окружающей среды (в Цельсиях), нижний предел -50
Электрическое сопротивление изоляции, не менее (Мом*км) 1.0

Производитель устанавливает гарантийный срок на 2 года, а общий срок службы может достигать 15 лет.

Условия эксплуатации

ПВ 6, по большей степени, предназначен для заземления в защитных системах от замыканий, а также для специального применения в ремонтных работах с высокими показателями токопроводимости.

Провод весьма стойкий и гибкий. Он спокойно изгибается даже при температуре -45 градусов по Цельсию.

Вид климатического исполнения провода — УХЛ 1. Провод соответствует ТУ16.К01-34-2002.

Основные параметры ПВ

Чаще всего в сетях менее 1000 В используются модели проводников с медными жилами и изоляцией из поливинилхлорида и поэтому обозначаемые как «ПВ» с добавлением цифры из интервала от 1 до 4.


Различные марки ПВ3

Цифры указывают на такие свойства проводников (см. далее описание продукции одного из крупнейших производителей данного провода):

1

2

3

4

Область

применения

Фиксированный монтаж

Изгибы ПВ на его протяжении в допустимых пределах

Изгибы ПВ на его протяжении в допустимых пределах

Часто повторяющиеся изгибы ПВ

Площадь поперечного сечения жил,

кв. мм

0,5 — 240

2,5 – 240

0,5 – 240

0,5 – 240

Изгиб при монтаже, минимальный радиус, равный числу диаметров ПВ

10

5

5

5

Температурный диапазон, в градусах по Цельсию

-50…+70

Прокладка и монтаж выполняется при температуре, в градусах по Цельсию

-15…+70

Жила может длительно пребывать при температуре, в градусах по Цельсию

+70

Срок эксплуатации, лет, не менее

15

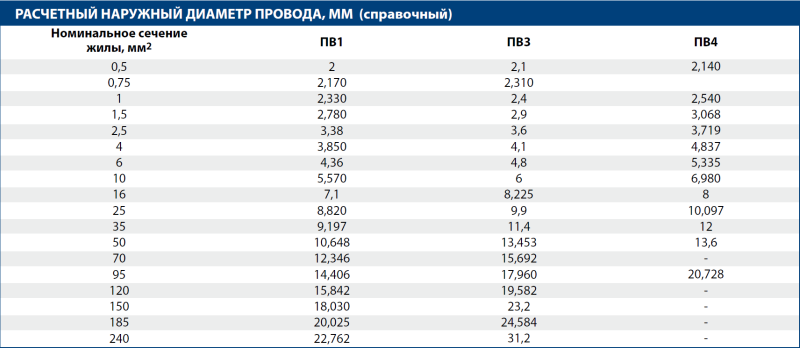

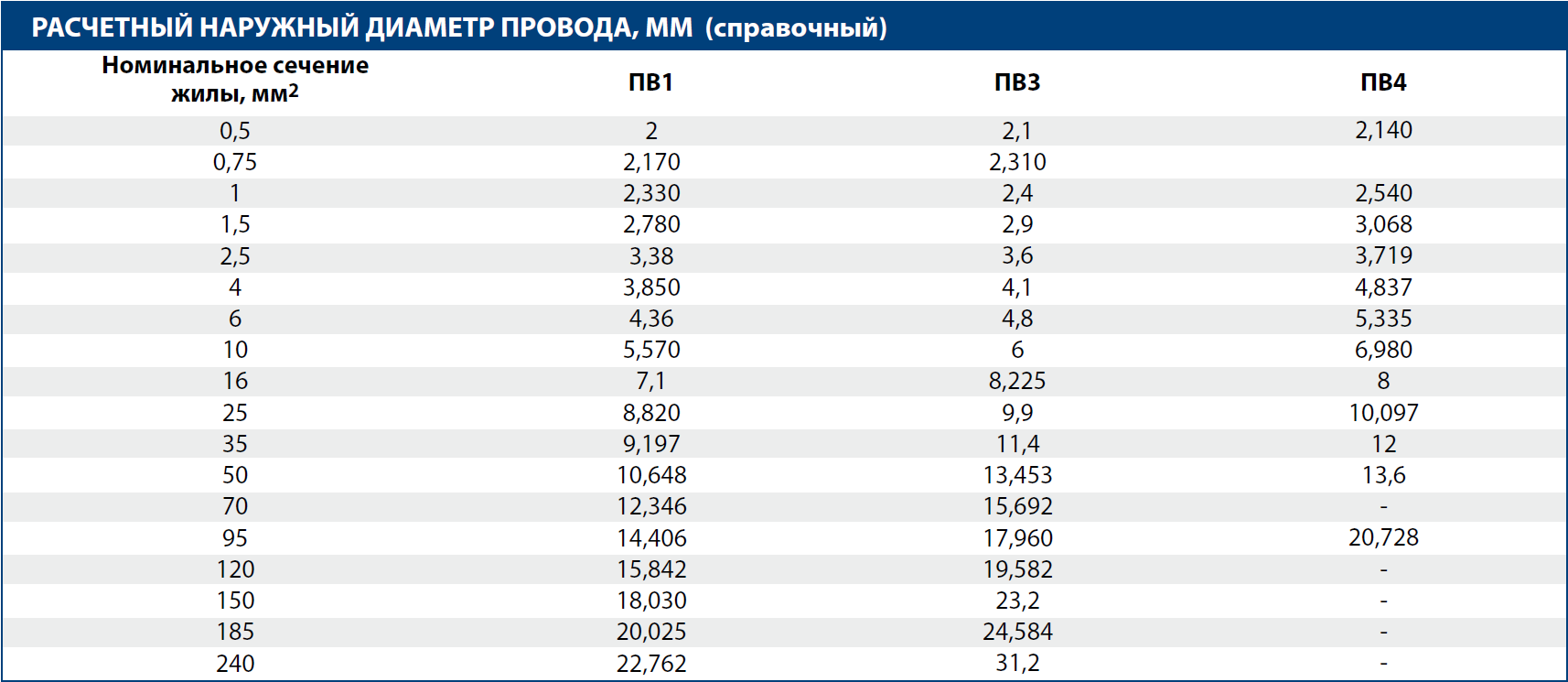

Расчетный наружный диаметр провода

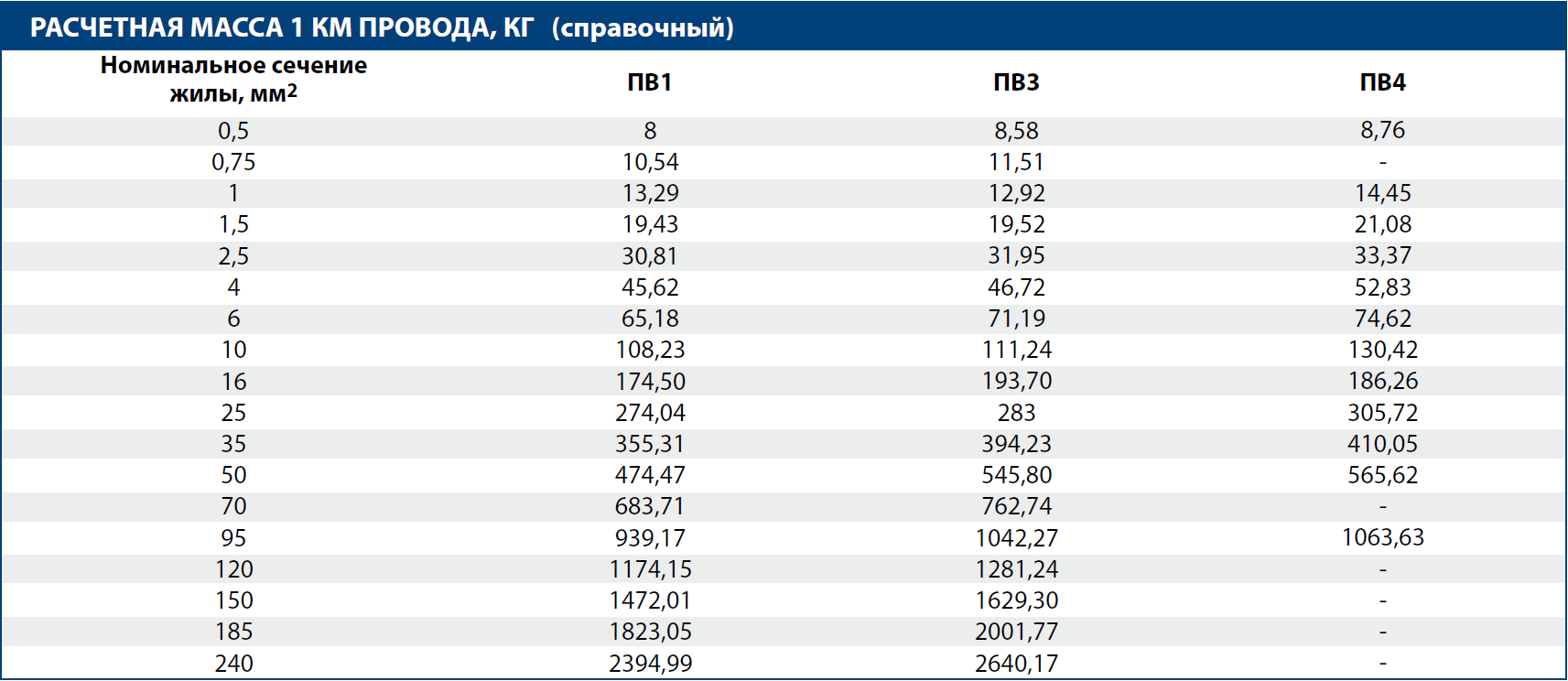

Расчетная масса 1 километра провода
Обозначения

  • На цветной изоляции могут быть нанесены две диаметрально противоположные цветные продольные полоски.
  • Провода ПВ с любой цифрой могут быть как одножильными с одной проволокой, так и одножильными многопроволочными. Проводники с однопроволочной жилой применяются только для заземления, а цвет их изоляции должен быть желто-зеленый.
  • Частота напряжения в электросети с проводниками ПВ может достигать 400 Гц.
  • При построении электрических цепей с проводом ПВ используются лотки, пустоты в строительных конструкциях, если они применимы для этой цели, стальные трубы. Провода ПВ всегда защищаются от воздействия окружающей среды и не должны прокладываться открытым способом.

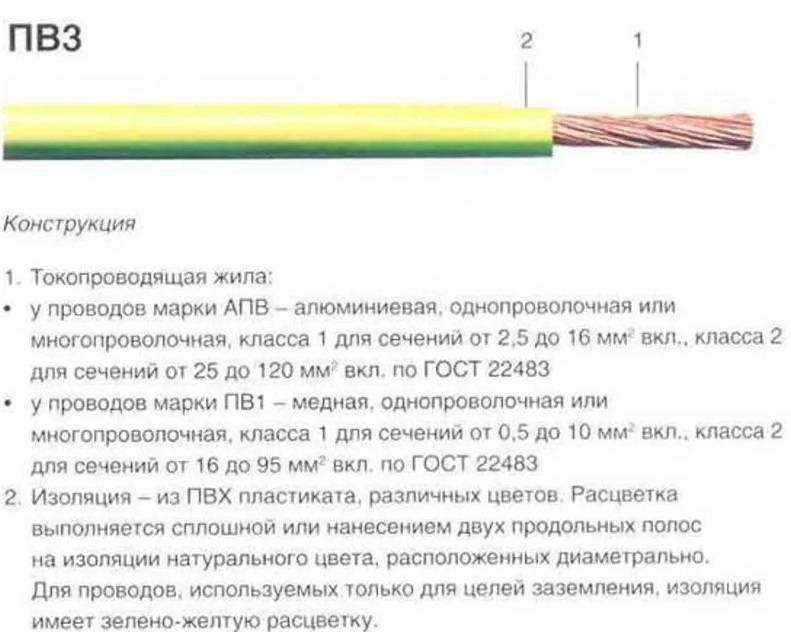

Наглядная информация о конструкции ПВ3

Предлагаемые аналоги провода

Изображение небронированного защитного провода ВВГнг с защитными жилами в поливинилхлоридной оболочке

Приставка «нг», обозначает, что в случае короткого замыкания возгорание будет происходить только на одной жиле, не переходя на всю площадь сечения. К его достоинствам относятся:

  1. вариации конфигураций;
  2. разнообразные геометрии поперечного сечения.

Недостатки: конструкция не рассчитана на чрезмерное растяжение. Такие виды производит «МАРПОСАДКАБЕЛЬ».

Изображения электрического кабеля NYM, производимого по немецкому стандарту DIN 572250Провод NYM. Отличительной его особенностью является использование немецких стандартов производства.

Кабель применяется на высотных конструкциях, при условии, что на него не будет воздействовать прямые солнечные лучи.

Состоит из медных жил и невоспламеняющейся изоляционной оболочки. Его достоинства:

  1. гибкость;
  2. малая степень дымовыделения;
  3. высокая пожароопасность.

Недостатки: не применяется под открытым солнцем. Кабеля данного вида производит фирма «ЛенПроКабель».

Плоский провод ПУНП. Основная особенность – дешевизна по сравнению с другими моделями.

Изображение провода плоского установочного представленного в виде 3х жил с разными расцветками

Такие проводники применяют исключительно плоскими в световых и силовых сетях. Данная разновидность предлагается 2-мя либо с 3-мя медными жилами. Зачастую применяется для установки электропроводки в бытовых условиях. Достоинства: используется в открытых проводках.

Недостатки:

  1. материалы не высокого качества;
  2. мгновенная потеря своих свойств при нагревании.

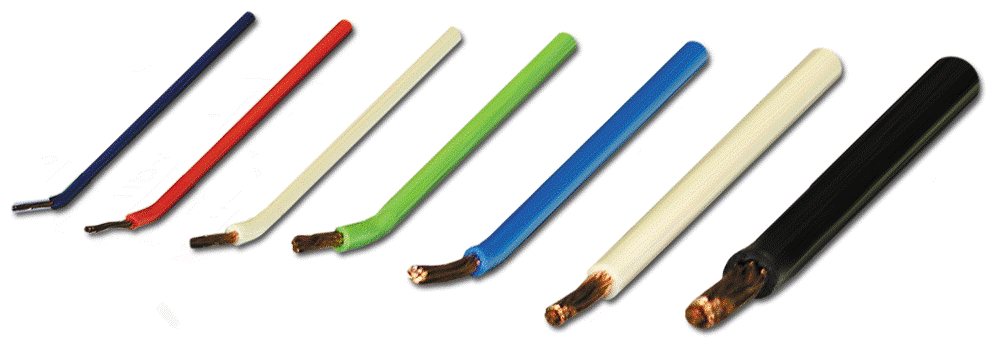

Внешний вид одножильного медного кабеля с ПВ – изоляцией в разных цветовых вариацияхОдножильный кабель ПВ1. Встречаются многопроволочные и однопроволочные разновидности.

Одножильный кабель применяется в системах уравнения потенциалов. Для установки в электрические щитки используются модели с большим количеством жил, являющиеся более дорогими разновидностями. Достоинства: гибкая оболочка у моделей с 2-мя и более жилами.

Недостатки:

  1. одножильные кабеля менее гибкие;
  2. многожильные кабеля обладают большей стоимостью.

Предложен большой выбор проводов ПВ-1 в ООО «КабельТрансСервис».

Доступные методы контроля качества провода ПуГВ

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.

Визуальный осмотр.

Могут быть проверены: маркировка, число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров.

Могут быть проверены с помощью подходящих измерительных инструментов толщина изоляции и наружный диаметр. Измерение диаметра проволоки dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил.

Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при небольшом сечении и нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км

Особое внимание следует уделять хорошему контакту с измерительными проводами

Провод ПуГВ: характеристики и области применения

Провод ПуГВ – один из лучших проводников для прокладки сложных силовых и коммуникационных сетей, обладающий прекрасной гибкостью и надежной полихлорвиниловой оболочкой с цветовым маркированием. Провод в основном применим для стационарной скрытой от прямого воздействия солнечных лучей проводки внутри промышленных, офисных и бытовых помещений. Отличные технические характеристики провода ПуГВ с повышенной способность к изгибу малым радиусом позволяет его использовать с высокой эксплуатационной надежностью в местах сложной коммуникации.

Технические характеристики провода ПуГВ

Эксплуатационная надежность и отличительные технические характеристики провода ПуГВ обеспечиваются соответствием проводника ГОСТу 6323-79 с параметрами:

Конструктивно провод ПуГВ представляет собой многопроволочный одножильный токопроводник с защитной полимерной изоляцией (ПВХ).

Провод рассчитан на номинальное рабочее напряжение до 450/750 В переменного тока частотой до 400 Гц или на постоянный ток с пиковым рабочим напряжением до 1000 В, что позволяет использовать проводник в электросетях бытового назначения или в промышленных высоковольтных сетях.

Рабочий диапазон окружающей среды может колебаться в пределах от -50 до +70 градусов при относительной влажности до 98%, при этом допускается разогрев проводника до рабочей температуры около 70 градусов. Несмотря на широкий рабочий диапазон температур, рекомендуется не проводить монтаж провода при снижении температуры окружающей среды ниже -15 градусов из-за снижения эластичности полимерной защитной оболочки.

Полимерная оболочка провода ПуГВ способна выдерживать кратковременный разогрев до температуры не более 160 градусов, не поддерживает горения и устойчива к воспламенению, что относит провод к пожаробезопасному классу в соответствии с ГОСТом Р 53315-2009 – О1.8.2.5.4.

Провод ПуГВ устойчив к механическим, вибрационным и акустическим воздействиям и обладает повышенной гибкостью с минимальным радиусом изгиба 5 наружных диаметров. Для облегчения составления сложных схем электропроводки провод выпускается в разной цветовой защитной оболочке, что позволяет маркировать фазы тока или использовать его в управляющих и коммуникационных блоках промышленного оборудования. Цвет изоляции в соответствии с нормативными документами может быть белым, серым, желтым, оранжевым, фиолетовым, красным, розовым, голубым, синим, зеленым, черным, коричневым, желто-зеленым, а также свешанной расцветкой в зависимости от ассортимента производителя. Гарантированный минимальный срок службы провода составляет не менее 15 лет.

Сфера применения провода ПуГВ

  1. Провод ПуГВ относится к кабельной продукции многофункционального назначения и применения, т.к. его ассортимент имеет сечения провода от 0,5 мм2 до 400 мм2, что позволяет использовать данный провод, как в коммуникационных схемах, так и в качестве силовых электрических магистралей.
  2. В случаях необходимости организации проводки вне помещений провод рекомендуется укладывать в полимерные или стальные трубы, короба, лотки и другие специализированные колодцы, т.к. полихлорвиниловый материал защитной оболочки обладает «старением» под воздействием ультрафиолета.
  3. Оптимальным применением провода ПуГВ принято считать организацию коммуникационных и силовых электрических сетей под штукатуркой, в строительных колодцах и каналах, в монолитном бетоне и кирпичной кладке, а также при организации подвесных электрических сетей внутри помещения.

Характеристики проводов ПВ 1

После того как мы разобрались с расшифровкой и строением провода можно приступить к рассмотрению его основных характеристик. Все их можно разделить на механические и электрические. И рассматривать их следует так же отдельно.

Механические характеристики проводов ПВ 1

Под механическими параметрами мы подразумеваем не только чисто механические понятия такие как разрыв, сжатие, гибкость и тому подобное, но и стойкость изоляции и жил провода к атмосферным воздействиям.

Итак:

  • Одной из основных характеристик является способность провода к изгибу. Как следует из названия провода с этим параметром у него очень плохо. Так данный провод рекомендуется изгибать с радиусом не более 10 его наружных диаметров.
  • Недостаток гибкости ПВ1 с лихвой компенсирует другими номинальными параметрами. Так номинальные рабочие температуры для данного типа провода составляют от -50⁰С до +70⁰С. Отличие особенно хорошо видно на примере. Например, очень следует применять только в диапазоне температур — 25⁰С — +40⁰С. А температура выше +70⁰С для него вовсе является не допустимой. А наш ПВ1 не должен деформироваться даже при температуре в +150⁰С.
  • Еще одним весомым плюсом в пользу данного типа провода является его влагоустойчивость. При температуре в +30⁰С он способен работать в относительной влажности 100%.
  • Кроме того, он обладает неплохой устойчивостью к вибрационным, акустическим и многим другим видам воздействия. Но на них мы не будем останавливаться, так как не для специалиста эти параметры не играют никакой роли.
  • Еще одним положительным моментом является то, что данный тип провода не распространяет горения и устойчив ко многим химически активным материалом. Благодаря этому на его базе создали высоковольтный провод ПВВ 1, который применяют в автомобильной промышленности.
  • Срок службы проводов ПВ 1 составляет не менее 15 лет. Что для многих гибких проводов является достаточно высоким показателем.

Электрические характеристики проводов ПВ 1

Но конечно определяющими для нас являются электрические параметры данного типа провода. И здесь ПВ 1 проявляется себя с наилучшей стороны.

Предназначен данный тип провода для эксплуатации в сетях переменного напряжения с напряжением до 450 В и частотой до 400 Гц. В сетях постоянного тока он может использоваться для напряжения до 1 кВ.

Электрическое сопротивление провода зависит от его сечения. Так для провода сечением в 0,5 мм 2 сопротивление должно быть не более 0,015 Мом, для провода ПВ1 1 5 не менее 0,011 Мом, а для проводов ПВ1 120 не менее 0,0035 Мом.

  • А вот испытательное напряжение для такого провода на порядок выше. Для ПВ1 оно составляет 2,5 кВ. Интересным является и сам процесс испытания. Не менее чем пятиметровый кусок помещают в воду на сутки. Затем на его концы подают испытательное напряжение, которое провод должен выдерживать не менее 15 минут.
  • Интересным является и то, что у ПВ 1 провод характеристика имеет устойчивые параметры. Ведь даже в процессе эксплуатации электрическое сопротивление провода не должно отличаться от номинальных параметров более чем на 120%.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

  • Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
  • Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
  • Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

  • Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
  • Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
  • Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
  • Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
  • И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

  • Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
  • И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Описание и конструкция провода ПуГВ

Установочный провод ПуГВ – провод с одной гибкой медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.

Расшифровка обозначения:

отсутствие буквы «А» в начале – медная жила;

«Пу» – провод установочный;

«Г» – для условий монтажа, требующих повышенной гибкости;

«В» – изоляция из ПВХ-пластиката, в том числе пониженной пожарной опасности и термостойкие;

Пример обозначения: ПуГВ-2,5 – провод ПуГВ с жилой сечением 2,5 мм2

Поскольку установочные провода ПуГВ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений установочных проводов ПуГВ – от 0,5 до 95 мм2.

Жилы должны быть скрученными из отдельных проволок (не менее 7 проволок для сечений до 1,5 мм2 включительно и с диаметром отдельных проволок для наиболее используемых сечений не выше указанного в таблице).

СечениеДиаметр отдельной проволоки, мм
2,50,43
40,53
60,65
100,82
160,65
250,82
35 и 500,69

 Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.

Номинальное сечение,мм 2Номинальная толщина изоляции, ммМинимальная толщина изоляции, ммМаксимальный наружный диаметр, мм
0,750,60,442,6
1,00,70,532,8
1,50,70,533,1
2,50,80,623,9
40,80,624,4
60,80,624,9
101,00,86,4
161,00,88,0
251,20,989,8
351,20,9811,0
501,41,1613,0

Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.

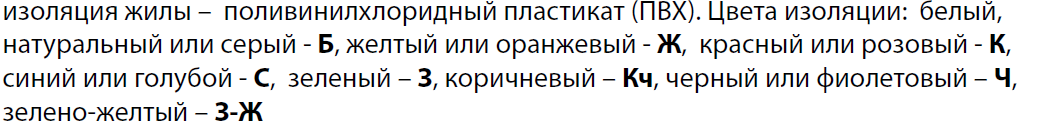

Провода ПуГВ должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.

Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуГВ-2,5 Ж).

ОбозначениеЦвет
Белый, натуральный или серыйБ
Желтый или оранжевый или фиолетовыйЖ
Красный или розовыйК
Синий или голубойС
ЗеленыйЗ
КоричневыйКч
ЧерныйЧ
Желто-зеленыйЗ-Ж

 При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.

Как правильно выбрать провод ПВ3?

При приемке и в течении эксплуатации провод должен подвергаться испытаниям. Они призваны определить его механические и электрические свойства, а также определить возможность его использования в дальнейшем.

  • Так при приёмке провода в эксплуатацию он должен пройти следующие стадии – проверка конструкции и размеров, проверка электрического сопротивления токопроводящих жил, испытания напряжением, определение сопротивления изоляции, проверка маркировки и упаковки, а также проверку прочности расцветки и маркировки.
  • А вот периодических испытаний провод должен проходить на порядок больше. К ним относятся высоковольтные испытания, определения сопротивления токоведущей части, испытание на стойкость изгибу и удару при температуре -15⁰С, определение прочности и удлинения на разрыв, испытания на потерю массы, тепловой удар, термическую стабильность, пониженные температуры, повышенные температуры и на не подверженность распространению горения.

Стенд для испытаний провода на удар

Как велит инструкция все эти испытания следует проводить согласно ГОСТ 44295, а также ряда других нормативных актов. И для каждого из них есть свои технические требования. Поэтому проводить их могут только специализированные организации.

Замер сечения провода ПВ3

Обычный же потребитель при покупке провода должен обратить внимание на куда более простые вещи. В первую очередь это проверка размеров заявленным продавцом. В этом случае достаточно при помощи штангенциркуля замерять диаметр проводника.
Так же мы вполне можем замерять сопротивление токоведущих частей провода

Для этого можно использовать обычный мультиметр и замерять кусок провода строго определенной длины. В дальнейшем можно будет привести эти значения к указанным в ГОСТе.
Вместо испытаний изоляции мы можем просто замерять ее толщину и заодно проверить насколько просто она снимается. Для этого нам опять-таки потребуется штангенциркуль.

В этом случае достаточно при помощи штангенциркуля замерять диаметр проводника.
Так же мы вполне можем замерять сопротивление токоведущих частей провода. Для этого можно использовать обычный мультиметр и замерять кусок провода строго определенной длины. В дальнейшем можно будет привести эти значения к указанным в ГОСТе.
Вместо испытаний изоляции мы можем просто замерять ее толщину и заодно проверить насколько просто она снимается. Для этого нам опять-таки потребуется штангенциркуль.

Бухта провода ПВ3

Ну и конечно следует убедиться по маркировке на проводе и на бухте, что это именно необходимый нам провод и он изготовлен в заводских условиях. Ведь бирка завода-изготовителя обязательно должна быть на бухте. А наличие маркировки на проводе через каждые 50 – 55 см является хорошим признаком соблюдения ГОСТов при изготовлении данного продукта.

Проверка при покупке

При приобретении провода необходимо проверить соответствие параметров сечения

Производители редко придерживаются установленных норм ГОСТов и ТУ. Поэтому рынок электротехнических товаров наполнен поддельными изделиями. В большинстве случаев такие провода приводят к замыканиям, скачкам напряжения, возгораниям. Поэтому перед покупкой необходимо тщательно проверять упаковку, производителя, магазин (поставщика).

Основные рекомендации:

  • выбирать товары с маркировкой ГОСТа — обозначение стоит в конце ряда символов на кабеле;
  • на упаковочном материале должна быть специальная наклейка;
  • маркировочные символы должны располагаться по длине кабеля — средний шаг – 0,5м;
  • проверить соответствие параметров сечения — можно с помощью штангенциркуля;
  • проверить документацию – продавец обязан предоставить сертификаты, подтверждающие качество изделий.

Профессионалы рекомендуют периодически проверять работу кабеля с помощью силовых испытаний.

Как правильно выбрать провод ПВ 3 ГОСТ

При приобретении провода его требуется протестировать, в ходе такого теста можно выявить его электрические и физические характеристики, а также определить потенциальные сферы применения. В процессе выбора необходимо протестировать такие параметры:

  • конфигурация и размеры;
  • сопротивление жил току;
  • проверка напряжением;
  • выявления сопротивления слоя изоляционного материала;
  • проверка маркировки и надежности упаковки.

Также требуется осуществлять регулярное тестирование провода, в результате которого можно сделать выводы о технических параметрах в ходе эксплуатации:

  • сопротивление жилы для проведения электротока;
  • стойкость к изгибам и ударам при низкой температуре;
  • прочность и стойкость к разрывам;
  • тепловые удары;
  • термоустойчивость к повышению и понижению градусов окружающей среды.

Тесты проводятся в соответствии с ГОСТ 6323 и нормативными актами для данного типа провода. Тестирование соответствия описания и технических параметров в ходе эксплуатации проводят специальные организации в соответствии с техническими требованиями.

Покупатель в процессе выбора должен принимать во внимание размеры провода, которые можно рассчитать посредством штангенциркуля. Также рекомендуется замерить сопротивление жилы кабеля: для этого отрезается кусок провода и замеряется. Для проверки изоляционного слоя можно замерить толщину слоя и проверить легкость снятия

В процессе выбора нужно обратить внимание на совпадение маркировки провода с маркировкой бухты, на которой должна присутствовать маркировка изготовителя. На кабеле маркировка наносится через каждые 45-50 см

Для проверки изоляционного слоя можно замерить толщину слоя и проверить легкость снятия

В процессе выбора нужно обратить внимание на совпадение маркировки провода с маркировкой бухты, на которой должна присутствовать маркировка изготовителя. На кабеле маркировка наносится через каждые 45-50 см

Итак, ПВ 3 является оптимальным решением практически для любой электротехнической задачи в быту или производственном использовании. По комбинации стоимости и качества он станет идеальным решением для большинства помещений.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
