Методы прокладки
Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.
Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.
Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.
Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.
Открытое положение
Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.
Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.
Скрытый вариант
Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.
Расположение под землёй
Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.
Преимущества кабелей ВВГ
Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:
- Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
- Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
- Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
- Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
- Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
- Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
- Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
- Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
- Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.
ВВГ — что это за кабель?
ВВГ — это кабель, созданный для передачи электрической энергии в местах средней нагрузки. Он часто используется для проводки в офисных зданиях, жилых домах, а также на производстве. Кабель состоит из медных жил с изоляцией из ПВХ — поливинилхлорида.
Для того чтобы определить, какой кабель использовать в конкретных условиях, необходимо учитывать множество факторов, таких как: нагрузка, длина провода, способ монтажа, эксплуатационные условия и другие. Тем не менее, ВВГ кабель считается одним из самых популярных и универсальных видов.
Также следует учитывать, что маркировка ВВГ кабеля, как и любого другого, содержит цифры и буквы, указывающие на технические характеристики кабеля. Например, буква «В» в названии ВВГ означает, что кабель используется для передачи энергии на номинальное напряжение до 660 Вольт.
- В — напряжение до 660 В;
- Вн — напряжение до 1000 В;
- Г — кабель без защитной оболочки;
- НГ — кабель с защитной оболочкой;
- А — кабель с медными жилами;
- П — кабель с алюминиевыми жилами.
Эти обозначения помогают правильно выбрать кабель в соответствии с нужными требованиями. Кабели ВВГ имеют различную конструкцию и размеры жил, поэтому по запросу заказчика можно подобрать оптимальный вариант для любых условий эксплуатации.
Характеристики и расшифровка аббревиатуры кабеля ВВГ
Вы можете использовать кабель ВВГ — стандартного типа или других модификаций — для создания электрических сетей внутри и снаружи зданий. Этот продукт идеально подходит для цепей переменного тока, напряжение которых не превышает 1000 В. Популярность и распространение VVG связаны с широким разнообразием типов и областей применения.
Продукт активно используется для монтажа, замены или ремонта электрических кабелей в домах, квартирах и на рабочих местах. Он отвечает всем современным требованиям электро- и пожаробезопасности и отличается низкой стоимостью. Помимо кабеля, используемого в сетях переменного тока с частотой 50 Гц, выпускаются специальные типы ВВГ, которые могут работать при частоте 100 Гц. Таким образом, кабель можно использовать в однофазных или трехфазных сетях в помещении или на открытом воздухе. В последнем случае обязательна дополнительная защита в виде прочных кабелепроводов, металлических оболочек, кабельных лестниц или кабельных лотков.
Его не рекомендуется использовать на земле, так как он не имеет экранирования и поэтому быстро выйдет из строя. При желании он может быть установлен в полу, но в дополнительном защитном кожухе (гофротрубе) и/или на кабельном канале.
Область применения во многом зависит от модификации: типа материала, из которого изготовлены защитные трубки для кабеля, и самого кабеля. Мы обсудим это более подробно ниже.
Особенности использования различных типов кабелей ВВГ были описаны выше, а сейчас мы поговорим о технических параметрах проводников этой марки.
- Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
- Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
- Изгибать можно с ограничениями:
- ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
- с многожильными — 7,5 радиусов (за счет большей гибкости).
- Допустимая температура нагрева проводников:
- при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
- при нормальной эксплуатации +70°C
- в режиме перегрузки +90°C.
- Огнестойкость кабелей ВВГ не менее 180 мин.
Следует отметить, что технические характеристики кабеля ВВГ зависят не только от конкретного типа, но и от производителя. Поэтому перед покупкой ознакомьтесь с техническим паспортом кабеля (можно спросить у продавца). Приведенные выше параметры одинаковы для всех марок кабеля ВВГ.
Неудивительно, что эти кабели очень популярны — они имеют хорошие технические характеристики, стоят относительно недорого и могут использоваться практически везде — как на предприятиях и в офисах, так и в домах и квартирах.
Сечение и количество жил
Сечение жил каждого кабеля ВВГ может варьироваться от 1,5 мм² до 240 мм². Проводники с сечением до 35 мм² обычно доступны на рынке, другие, более крупные размеры необходимо заказывать.
Как уже упоминалось, кабели ВВГ выпускаются с 2, 3, 4 и 5 жилами. Количество проводников указывается сразу после аббревиатуры: VVG 2 x 3,5, VVGng 4 x 4 и т.д. Первое число обозначает количество проводников, второе — сечение проводника.
Могут быть кабели ВВГ с «нейтральным» и «земляным» проводниками. Есть версии, в которых защитные проводники имеют одинаковое сечение, а есть версии с меньшим диаметром (для экономии меди и снижения стоимости). Заземляющий проводник» обычно меньше, а «нейтральный проводник» в некоторых вариантах также немного меньше. Если защитный проводник имеет меньший диаметр, он называется +1. Например, ВВГнг 4 x 4,0+1 (4 проводника сечением 4 мм² и 1 проводник с шагом менее 2,5 мм²). Эти варианты кабеля ВВГ также являются стандартными, их параметры приведены в таблице ниже.
Длительно допустимый ток
При выборе сечения кабеля правильным методом является максимальный ток. В этом контексте стандартизируется такая характеристика, как допустимый длительный ток. Он зависит от количества и сечения проводников, а также от типа монтажа (открытый или закрытый).
| Поперечное сечение | Мощность для передачи постоянного тока | ||
|---|---|---|---|
| с двумя основными проводниками | С тремя основными проводниками | С четырьмя основными проводниками | |
| 1,5 мм² | 24 А | 21 А | 19 А |
| 2,5 мм² | 33 А | 28 А | 26 А |
| 4 мм² | 44 А | 37 А | 34 А |
| 6 мм² | 56 А | 49 А | 45 А |
| 10 мм | 76 А | 66 А | 61 А |
| 16 мм | 101 А | 87 А | 81 А |
| 25 мм | 134 А | 115 А | 107 А |
| 35 мм | 208 А | 177 А | 165 А |
Как расшифровать кодировку кабеля ВВГ (по буквам)?
Из всех разновидностей ВВГнг кабеля, наибольшую распространенность получил именно негорючий кабель. Этому способствует не только оптимальное соотношение цены и качества, но еще и наиболее широкая универсальность применения – этот кабель может быть использован как в легковоспламеняющихся постройках, так и в сооружениях, отличающихся повышенной влажностью (дабы подобрать подходящий, используется расшифровка провода ввг). Именно на его примере будет показано то, как можно, благодаря знаниям этой маркировки, получить информацию о свойствах конкретной разновидности кабеля.
Акцентируем внимание на самых главных признаках, на которых основываются принципы классификации проводников и кабель ввг расшифровка:
- Из чего сделана жила, которая проводит ток:
- А – означает то, что использовался алюминий;
- Медная жила не обозначается никоим образом;
- Какой материал был использован для изоляции токопроводящих жил:
- Изоляция, сделанная из полимеров обозначается буквой П, при этому принято различать полиэтиленовую (Пв) и поливинилхлоридную (В);
- Наличие или отсутствие брони:
- Если ее нет, то указывается буква Г;
- Бронированный кабель обозначается буквой Б.
- Из чего сделана оболочка, используемая для наружной изоляции:
- Оболочка из поливинилхлорида обозначается буквой В;
- В том случае, если имеется защитный шланг, то ставится маркировка Шв, при этом наличие полиэтиленового шланга отмечается как Шп, а наружная оболочка из полимеров обозначается буквой П;
5.Характеристика уровня пожарной безопасности:
- Отсутствие какого-либо обозначения указывает на то, что кабель при одиночной прокладке не распространяет горение;
- При наличии обозначения НГ групповая прокладка кабеля не будет способствовать распространению горения;
- Если кабель помечен как нг-ls, то это указывает на пониженное дымо- и газовыделение. Такой материал также в случае групповой прокладки не будет способствовать распространению горения;
- Знак нг-hf указывает на то, что при его тлении и горении не происходит выделения газов, обладающих коррозионной активностью;
- Обозначение нг-frls обозначает то, что при горении наблюдается пониженное выделение газа и дыма;
- Символ нг-frhf указывает на то, что кабель не позволяет распространяться процессу горения, а при его тлении не происходит выделения дыма или же газообразных веществ, обладающих коррозионной активностью.
ВВГ расшифровка кабеля всегда проводится специалистами перед проведением работ. Необходимо отметить, что для опытного электромонтера, ввгнг расшифровка маркировки не представляет вообще сколь значимой задачи.
Виды силовых медных кабелей
Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.
ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.
Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.
Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.
ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

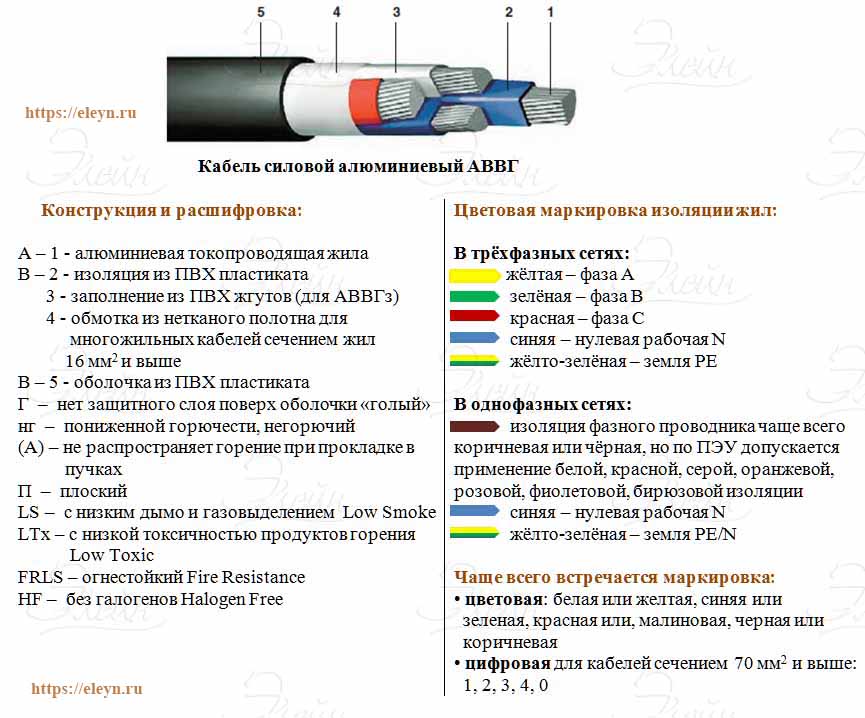

Разновидности ВВГ:

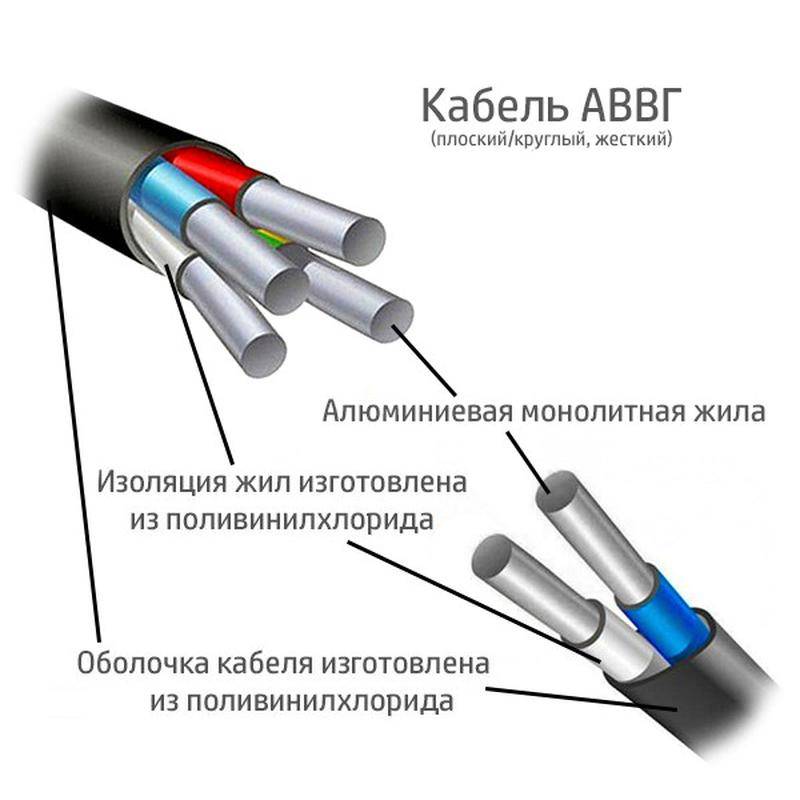

- АВВГ (вместо медной жилы используется алюминиевая);
- ВВГнг (кембрик с повышенной негорючестью);
- ВВГп (плоское сечение кабеля);
- ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).
NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.
Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.
КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.
Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.
Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.
ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.
ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.
Модификации кабеля ВББШв:
- АВББШв — кабель с алюминиевой жилой;
- ВББШвнг — негорючий кабель;
- ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.
На что обращать внимание при выборе
Несмотря на сложность подделки электрокабелей, все-таки не исключен вариант натолкнуться на некачественную продукцию, в которой изоляция не соответствует нормам или сечение проводников меньше указанного на маркировке. Чтобы проверить изоляцию достаточно посмотреть на наличие или отсутствие потеков – на хорошем проводе будет чистый ровный срез с изоляцией плотно облегающей жилы. Для проверки поперечного сечения можно использовать микрометр или «дедовский» способ, когда жила складывается в 10 слоев и замеряется линейкой. В остальном надо ориентироваться на расчетные показатели и выбирать кабель нужного сечения.
Стандарт ГОСТ 31996 (на основе ГОСТ 53769, исходный международный IEC 60502-1) на силовые кабели исполнения пониженной горючести, пониженной пожароопасности, пониженного содержания галогенов и огнестойкие; расшифровка индексов; технические характеристики
Ссылки для скачивания:
Стандарт разделяет (с точки зрения пожарной безопасности по пункту 3.12) силовые кабельные изделия с изоляцией из поливинилхлоридного (ПВХ) пластиката или из сшитого полиэтилена и оболочкой из тех же материалов по следующим группам, в зависимости от этого присваивается дополнительный индекс:
** – сниженные объёмы выделения газов и дыма при вынужденном горении или тлении (для улучшения визуальной ориентации людей при пожаре); *** – подразумевают хлор, фтор, бром, йод, астат, которые являются энергичными окислителями из-за чего:
- негативно влияют на микропроцессорную технику вплоть до её выхода из строя по пункту 3.11;
- угнетают дыхательные органы человека и животных.
Проводники с индексами HF (halogen free) обладают низким дымовыделением по пункту 6.3.3.
**** – английские буквы «LS» являются аббревиатурой от low smoke (в переводе низкое выделение дыма), что аналогично русской букве «д».
Преимущественная прокладка проводников
| Индекс | Применение | |
| в общем | примерами | |
| без индекса | одиночная промышленная и бытовая электропроводка | производственные помещения, склады, здания сельскохозяйственного назначения |
| нг | кабельные сооружения | кабельных эстакады соединяющие здания, кабельные лотки с потолочной подвеской в супермаркетах |
| нг-LS или нгд | помещения со скоплением людей | торговые и офисные центры |
| нг-HF | общественные здания с компьютерной техникой | детсады, школы, больницы, спортивные комплексы, дата-центры |
| нг-FRLS | аварийные системы | пожарная сигнализация, пожаротушение, аварийное освещение, эвакуационные лифты |
| нг-FRHF | аварийные системы соседствующие с компьютерами | операционные в больницах, сигнализация оповещения пожара, аварийное освещение дата-центров |
Расшифровка маркировок кабелей в пластмассовой изоляции, их классификация
Силовые кабели маркируются буквами, которые указывают на конкретную изоляцию и оболочку, наличие брони и экрана, а также цифрами для определения числа жил и площади сечения каждой жилы по пункту 4.1. Расшифровка букв и цифр в маркировке:
- 1. буква определяет жилу:
- «А» – алюминиевая токопроводящая жила;
- отсутствие буквы «А» – медная токопроводящая жила (не ставиться никакой буквы, обозначающей медную жилу);
- 2. буква обозначает материал изоляции:
- «В» – поливинилхлоридный (ПВХ) пластикат;
- «Пв» – сшитый полиэтилен;
- «П» – полимерные композиции, не включающие галогены;
- 3. буква определяет материал оболочки или защитного шланга:
- «В» – наружная оболочка из ПВХ пластиката;
- «Шв» – защитный шланг из ПВХ пластиката;
- «Шп» – защитный шланг из полиэтилена;
- «П» – наружная оболочка из полимерных композиций без галогенов;
- 4. буква указывает на отсутствие либо наличие брони и её тип:
- «Г» – броня не предусмотрена;
- «Б» – стальные оцинкованные ленты;
- «Ба» – лент из алюминия либо его сплава;
- «К» – круглые стальные оцинкованные проволоки;
- «Ка» – круглая проволока из алюминия или сплава;
- 5. буква задаёт присутствие или отсутствие экрана:
- «Э» – экран есть;
- отсутствие буквы «Э» – экрана нет;
- 6. далее могут ставиться индексы, описанные ранее;
- 7. цифра определяющая количество жил;
- 8. разделительный знак «х» (умножить);
- 9. цифра определяющая площадь сечения жилы;
- 10. буква указывающая форму сечения кабеля:
- «П» – плоский кабель;
- отсутствие буквы «П» – круглый кабель;
- 11. конструкция жилы:
- «о» – однопроволочная или цельная жила;
- «м» – многопроволочная жила (несколько скрученных проволок);
- «к» – круглая жила;
- «с» – секторная жила.
Пример:АВВГнг-LS 4х70ос – кабель с алюминиевой жилой (А) в поливинилхлоридной изоляции (В) и оболочке (В) для групповой прокладки (нг) с пониженным выделением дыма (LS) с четырьмя жилами (4) с площадью сечения 70 мм2 каждая, жилы однопроволочные секторной формы. Разбор маркировки кабелей с изоляцией из сшитого полиэтилена представлен на этой странице.
Область действия стандарта ГОСТ 31996 (ГОСТ 53769)
Стандарт определяет производство кабельно-проводниковой продукции с пластмассовой изоляцией на территории 5 стран СНГ (Беларусь, Киргизия, Молдова, Россия, Узбекистан, не действует в Украине). Кабели для стационарной прокладки эксплуатируют в сетях переменного напряжения 660, 1000 и 3000 вольт с частотой 50 герц. Действующий ГОСТ 31996 введён на основе применения ГОСТ 53769 (указание в пункте 5 предисловия). Нормативный документ разработан на основе стандарта международной электротехнической комиссии МЭК или IEC 60502-1:2004 с заголовком: «Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 до 30 кВ включительно. Часть 1. Кабели на напряжение 1 и 3 кВ».
Расшифровка и модификации
Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.
Разные виды одной под одним и тем же названием
Yandex.RTB R-A-1479455-7

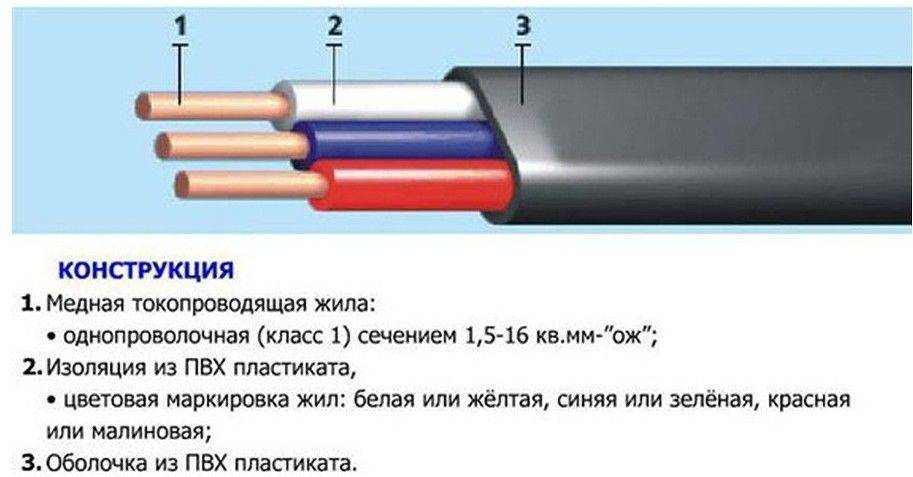

Обычный ВВГ
Расшифровка основной аббревиатуры — ВВГ — несложна:
- отсутствие впереди буквы А говорит о том, что жилы медные;
- первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
- вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
- «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).
То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).
Виды круглых проводников
Yandex.RTB R-A-1479455-3
В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).
Негорючий ВВГнг
В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.
Есть еще несколько видов кабеля ВВГнг:
- ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
- ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
Yandex.RTB R-A-1479455-8
- ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
- ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).
Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.
Формы выпуска
В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).
Разные типы кабеля ВВГ
Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.
Разные типы жил в кабеле ВВГ
Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.
