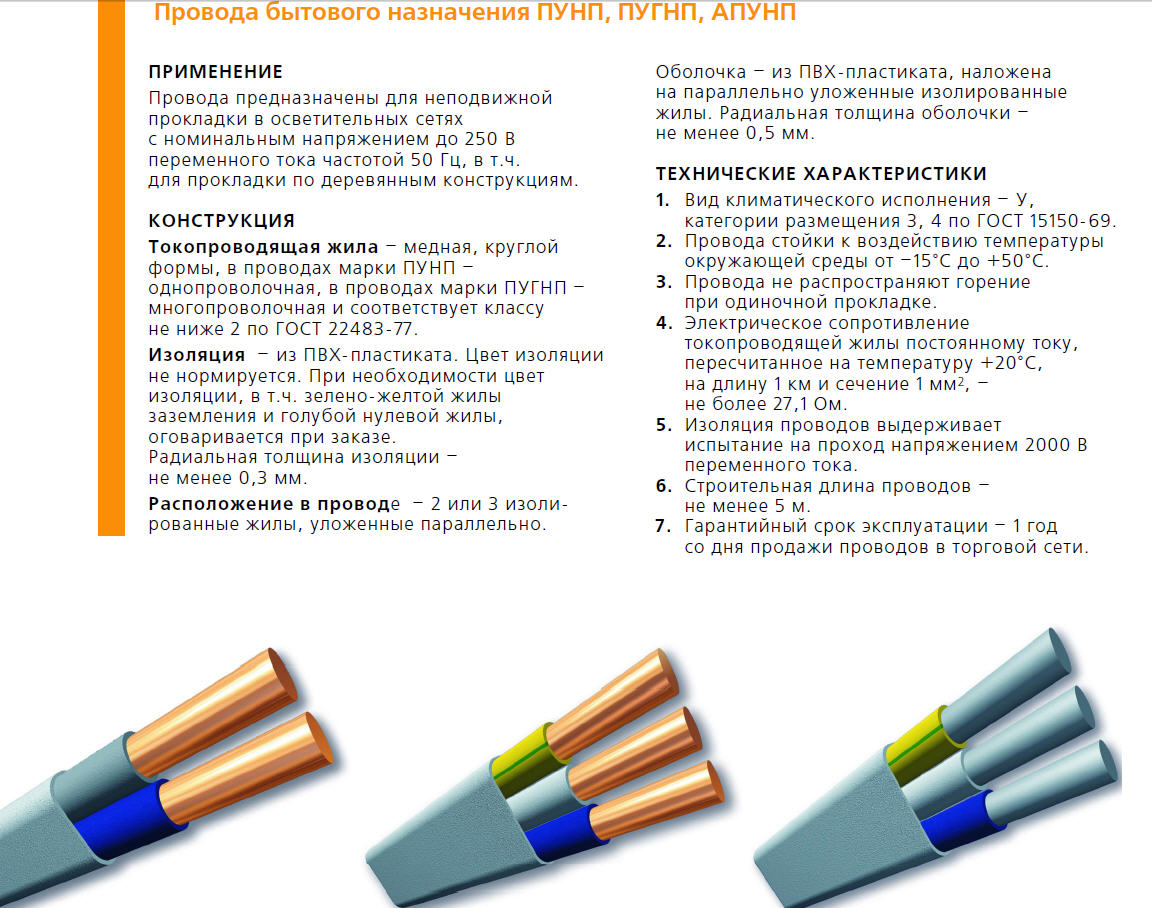

Конструкция
Этот кабель является плоским, то есть проводники внутри общей оболочки расположены в одну линию. Жилы ПУНП — медные, много-либо однопроволочные (в зависимости от сечения и прихоти производителя). Каждая жила заключена в индивидуальную оболочку из стандартного ПВХ, общий шланг выполнен из того же материала.
Теоретически существует и аналог этого провода — АПУНП, выполненный на основе алюминия. Но практически сейчас встретить его можно только в очень старой проводке. В продаже он попадается редко, так как практически никому не нужен из-за технических характеристик, не соответствующих современным нормам.
Этот провод выпускается в довольно узком диапазоне по количеству жил и сечений. Жил может быть только 2 или 3, сечения варьируются от 1.5 до 6 мм квадратных (по номиналу).
Какой провод применять для проводки на улице: лучшие варианты
Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.
К наиболее популярным типам стоит отнести:
СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.
АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:
- Наличие стальной ленты в оболочке.
- Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
- Внешняя оболочка выполнена в черном цвете.
- Стойкость к влаге и перепадам температур.
- Ресурс — 30 лет.
Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.
NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:
- Стойкость к воде и огню.
- Соответствие международным нормам.
- Наличие разноцветной изоляции проводов.
- Удобство организации проводки на улице.
- Черная внешняя оболочка их ПВХ пластика.
- Стойкость к перепадам температур.
- Ресурс — 30 лет.
Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.
NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:
- Соответствие нормам союза электротехников Германии.
- Термостойкость и способность работать в широком температурном диапазоне.
- Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
- Сечение круглое, цвет — серый.
- Стойкость к огню.
При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.
ПРОВОД ПУГНП ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ОПИСАНИЕ И СФЕРА ПРИМЕНЕНИЯ
По сложившейся традиции мы продолжаем рассматривать наиболее популярные электрические провода, широко представленные современным строительным рынком. Сегодня, в главной роли выступит электропровод ПУГНП – мы вкратце его опишем, рассмотрим технические характеристики, сферу применения. Отмечу данный электропроводник является практически полным аналогом довольно распространенного кабеля ПУНП.
Также сразу скажу, что по исполнению и техническим характеристикам провод ПУГНП очень похож на рассмотренный ранее кабель ШВВП (технические характеристики провода ШВВП).
В первую очередь предоставлю расшифровку аббревиатуры ПУГНП. Выглядит она следующим образом:
- П – провод;
- УН – универсальный;
- Г – гибкий;
- П – плоский.
Почему составляющие данной аббревиатуры идут не по порядку остается только гадать- видимо разработчики посчитали, что это не влияет на характеристики, и на это вполне можно закрыть глаза.
Идем дальше. ПУГНП выпускается в двухжильном и трехжильном варианте. Вне зависимости от количества жил, они располагаются одинаково — параллельно друг другу. Изоляция поливинилхлоридная с добавлением специальных пластикатов, которые при возгорании провода исключают распространение огня. Что касается самих жил: они являются скрученными, то есть состоят из определенного количества скрученных между собой тонких медных проволок.
Теперь касательно характеристик. Для большей наглядности основные параметры провода отражены в таблице:
Провод ПУГНП технические характеристики | |
Параметр | Значение |
Рабочее напряжение, В — переменное — постоянное | до 450 до 1000 |
Допустимая частота электрического тока, Гц | до 50 |
Допустимая окружающая температура, °С | от -15 до +50 |
Допустимая влажность окружающего воздуха, % | до 98 |
Гарантированный срок службы провода, лет | до 15 |
Данный провод производится с разным количеством жил и разным сечением. В частности, двухжильные провода выпускаются с сечением жил 1,0; 1,5; 2,5, 4,0; 6,0 мм2, а трехжильные — с сечением: 1,0; 2,5; 4,0 мм2.
Сфера применения ПУГНП
Технические характеристики провода ПУГНП позволяют использовать его при осуществлении практически любых электромонтажных работ. Однако, согласно ГОСТу на данный проводник, основной сферой применения является прокладка различных электроосветительных систем. Разумеется, это вовсе не означает, что провод может использоваться исключительно для подвода электрической энергии к осветительным приборам. В принципе, ничего не мешает применить его, например, для подвода электрического тока к розеткам.
Единственное, следует помнить: изоляция данного провода не позволяет применять его для открытой электропроводки. То есть, в случае размещения ПУГНП за пределами помещения (на улице) он в обязательном порядке должен быть заключен в защитную гофрированную трубу (можно применить, например, гофрированную трубу ДКС). Это же справедливо в случае использования данного проводника для подземной прокладки.
Еще один важный момент: я довольно часто встречаю информацию, что производители не соблюдают заявленные ими же технические характеристики провода ПУГНП. Так, многие заявляют, что очень часто провод с заявленным сечением 2,5 мм2 на деле имеет сечение жилы 2,0 мм2. Не могу согласиться – специально ходил в магазин электротоваров и проверял, такая информация не подтвердилась.
Тем не менее, если вы сомневаетесь в соответствии сечения заявленному, советую вам при покупке данного провода проверить его жилы (на соответствие сечения). Для этого можете попросить продавца показать какой-либо иной провод с сечением, которое вам необходимо. Визуально сравнив толщину жил, вы можете понять, хотят ли вам подсунуть «бракованный» ПУГНП или нет.
Рекомендуем ознакомиться:
— Вопросы и ответы по электрике
— Автоматы для электропроводки
— Медные провода для электропроводки
Автор – Антон Писарев
В чем опасность использования
Все дело в том, что провод ПУНП имеет очень плохое качество и как следствие – не раз становился причиной пожара и поражения электрическим током. Как опытными специалистами, так и обычными покупателями было не раз наглядно доказано, что качество изоляции и жил провода оставляет желать лучшего. Да что уж тут говорить, если производство ПУНП соответствует нормам ТУ 16.К13-020-93, согласно которым сечение жил может быть с отклонением до 30% от того, которое указано на маркировке (!).
Что касается сечения токоведущих жил, оно действительно в большинстве случаев практически на четверть меньше заявленного производителем. Как результат – вместо нужного Вам провода 3*2,5 выход 3*1,75 мм2. Понимаете в чем опасность? В том, что более тонкий проводник не сможет выдержать токовые нагрузки, которые на него возлагаются. Последствием заниженного сечения могут быть не только короткое замыкание, но и пожар в доме, т.к. ПВХ изоляция является горючей, в отличие от кабеля ВВГнг.
Следующая опасность касается высокой вероятности поражения электрическим током. Дело в том, что толщина изоляции провода ПУНП по классике жанра не соответствует заявленной производителем. Вместо требуемых стандартом ГОСТ 23286-78 0,4-0,5 мм толщины ПВХ оболочки по факту выходит не более 0,3 мм. В опасной ситуации электробезопасность данного проводника оставляет желать лучшего.
Подведя итог, следует отметить, что согласно ГОСТ 22483-77 и ГОСТ 23286-78, ПУНП не проходит сертификат соответствия по сечению жил и толщине изоляции. Данный проводник запрещен на рынке кабельной продукции и надеемся, что после предоставленных фактов о несоответствиях технических характеристик провода ПУНП Вы поняли, чем он плох для бытового применения. Несмотря на запрет, большинство производителей выпускают проводник по сегодняшний день, игнорируя то, что он не разрешен для электромонтажных работ!
Рекомендуем прочитать:
- Как определить сечение провода
- Почему искрит розетка при включении вилки
- Как спрятать провода на стене
Монтаж
Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.
Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.
Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).
При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.

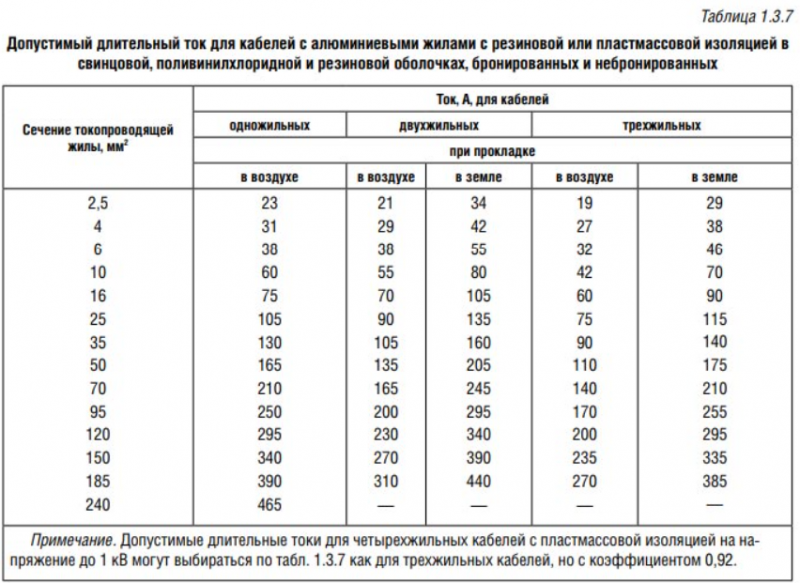

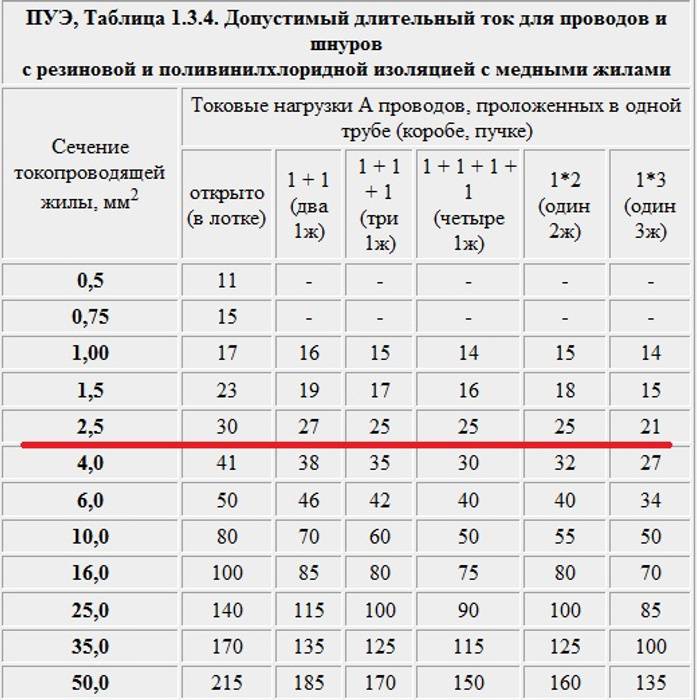

При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
| Диаметр жилы, мм | 0,98 | 1,13 | 1,38 | 1,78 | 2,26 | 2,76 |
| Мощность/Сила тока, кВт/А для одного провода | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 | 10,12/46 |
| Два провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 | 9,02/41 |
| Три провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 | 8,14/37 |
| Четыре или больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 | 7,7/35 |
В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.
Провода бытового назначения
ПБВВГ, ПБВВ
НАЗНАЧЕНИЕ
Провода предназначены для прокладки в осветительных сетях, монтажа и присоединения приборов к сети переменного тока напряжением до 380 В переменного тока частотой 50Гц.
КОНСТРУКЦИЯ
ТОКОПРОВОДЯЩАЯ ЖИЛА — медная однопроволочная, медная многопроволочная.
ИЗОЛЯЦИЯ — ПВХ пластикат. Одна из изолированных жил имеет отличительную расцветку. Изоляция жилы заземления зелено-желтого цвета, изоляция нулевой жилы голубого цвета. Изолированные жилы уложены параллельно.
ОБОЛОЧКА — ПВХ пластикат. Цвет оболочки оговаривается при заказе.
КОЛИЧЕСТВО ЖИЛ — 2, 3.
СЕЧЕНИЕ ЖИЛ, мм²: 1,0; 1,2; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0.
ПБВВ — провод с параллельно уложенными жилами с поливинилхлоридной изоляцией и оболочкой.
ПБВВГ — провод с параллельно уложенными жилами с поливинилхлоридной изоляцией и оболочкой, гибкий.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид климатического исполнения У3 по ГОСТ 15150, но при этом нижнее рабочее значение температуры воздуха при эксплуатации минус 40 °С, верхнее рабочее значение воздуха при эксплуатации — плюс 70 °С, а верхнее рабочее значение относительной влажности воздуха составляет 100 % при 35 °С.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20˚С должно быть не менее:
— 7 Мом для сечения 0,75 мм²;
— 6 Мом для сечений 1,0 — 1,5 мм²;
— 5 Мом для сечений 2,0 — 4,0 мм²;
— 4 Мом для сечения 5,0; 6,0 мм².
Диапазон рабочих температур — от -40˚С до +70˚С.
Провода не распространяют горение при одиночной прокладке.
Установленная безотказная наработка должна быть не менее 12000 ч.
Токопроводящие жилы должны быть изготовлены из медной проволоки и соответствовать классу 1 для проводов ПБВВ и 3 или 4 классу для проводов ПБВВГ по ГОСТ 22483.
Поливинилхлоридная изоляция и оболочка должны быть стойки к деформации при температуре (70±2) °С и стойки к растрескиванию.
Марка | Число и номин. сечение жил, мм | Максимальные наружные размеры, мм | Номинальная радиальная толщина изоляции, мм | Расчетная масса, кг/км | |
ПБВВ | ПБВВГ | ||||
ПБВВ | 2×1,0 | 4,1×6,4 | 0,6 | 43,2 | ¾ |
2×1,2 | 4,2×6,5 | 0,6 | 47,4 | ¾ | |
2×1,5 | 4,3×6,9 | 0,6 | 53,2 | ¾ | |
2×2,0 | 4,5×7,3 | 0,6 | 61,7 | ¾ | |
2×2,5 | 4,7×7,7 | 0,6 | 74,3 | ¾ | |
2×3,0 | 5,0×8,4 | 0,6 | 86,3 | ¾ | |
2×4,0 | 5,4×10,0 | 0,7 | 108,6 | ¾ | |
3×1,0 | 4,1×8,9 | 0,6 | 61,8 | ¾ | |
3×1,2 | 4,2×9,2 | 0,6 | 65,4 | ¾ | |
3×1,5 | 4,3×9,6 | 0,6 | 76,7 | ¾ | |
3×2,0 | 4,5×10,2 | 0,6 | 89,9 | ¾ | |
3×2,5 | 4,7×10,7 | 0,6 | 108,0 | ¾ | |
3×3,0 | 5,0×11,6 | 0,6 | 121,1 | ¾ | |
3×4,0 | 5,4×12,7 | 0,7 | 159,1 | ¾ | |
ПБВВГ | 2×1,0 | 4,2×6,6 | 0,6 | ¾ | 42,9 |
2×1,2 | 4,3×6,8 | 0,6 | ¾ | 47,0 | |
2×1,5 | 4,4×7,1 | 0,6 | ¾ | 52,6 | |
2×2,0 | 4,7×7,7 | 0,6 | ¾ | 61,1 | |
2×2,5 | 5,0×8,3 | 0,6 | ¾ | 75,9 | |
2×3,0 | 5,4×9,0 | 0,6 | ¾ | 86,6 | |
2×4,0 | 5,7×9,6 | 0,7 | ¾ | 111,6 | |
2×5,0 | 6,2×10,5 | 0,7 | ¾ | 136,6 | |
2×6,0 | 6,4×11,0 | 0,7 | ¾ | 161,7 | |
3×1,0 | 4,2×9,1 | 0,6 | ¾ | 61,2 | |
3×1,2 | 4,3×9,5 | 0,6 | ¾ | 65,2 | |
3×1,5 | 4,4×9,9 | 0,6 | ¾ | 75,7 | |
3×2,0 | 4,7×10,4 | 0,6 | ¾ | 88,9 | |
3×2,5 | 5,0×11,5 | 0,6 | ¾ | 110,3 | |
3×3,0 | 5,4×12,2 | 0,6 | ¾ | 123,1 | |
3×4,0 | 5,7×13,6 | 0,7 | ¾ | 163,4 | |
3×5,0 | 6,2×14,5 | 0,7 | ¾ | 201,9 | |
3×6,0 | 6,4×15,7 | 0,7 | ¾ | 238,0 |
Строительная длина проводов — не менее 100 м, допускается поставка длинами не менее 10 м в количестве не более 10% от общей длины партии.
Средний срок службы проводов — 8 лет.

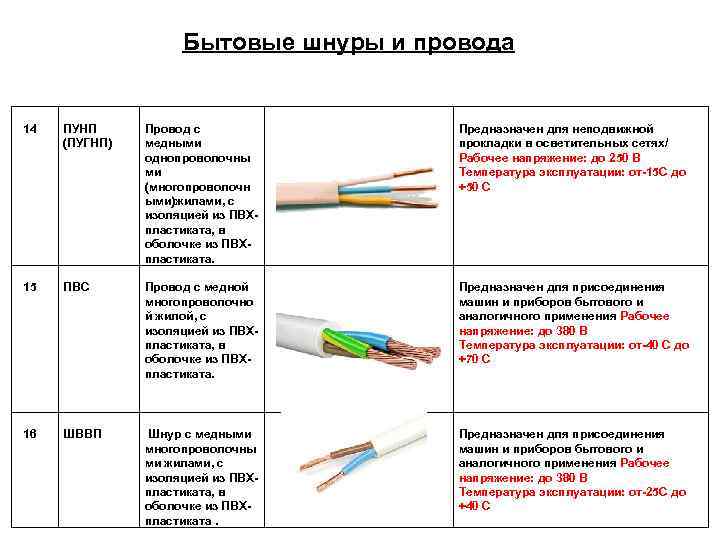

Характеристики и область применения
Технические характеристики провода ПУНП
Перед использованием изделия важно ознакомиться с его техническими характеристиками:
- Максимально выдерживаемое напряжение – 250 Вольт.
- Частота тока – 50 Гц.
- Диапазон допустимых температур – от -15 до +50 градусов.
- Максимальная температура поверхностного нагрева покрытия – до 70 градусов.
- Гарантированный срок службы – до 30-ти лет.
Из приведенного списка следует, что этот вид продукции к универсальным изделиям отнести нельзя даже при большом желании. Провод ПУНП допускается применять в ограниченном диапазоне температур и напряжений, что подходит только для однофазных сетей бытового назначения. В 90-х годах прошлого века сфера его использования ограничивалась монтажом розеток и приборов освещения, не более. Прокладывать его разрешалось только в кабельных каналах или в трубах типа «гофра». Это объясняется тем, что у ПУНП полностью отсутствует какая-либо защита, а его гибкость и мягкость лишь повышают вероятность механических повреждений. Именно поэтому области, в которых удается применить это изделие, очень ограничены.
Кабель ПУГНП: технические характеристики
В зависимости от толщины несущей жилы и типа проводника, указанный кабель имеет следующие характеристики.
В первую очередь, его токопроводящая мощность, которая у всех типов данного провода должна составлять не более 250 Вольт. Такое напряжение соответствует бытовой сети, поэтому чаще всего кабель используется для электроснабжения осветительных приборов или слаботочных бытовых приспособлений.
Вторым параметром будет сечение несущих жил и их количество. В зависимости от решаемой задачи, кабель бывает двух и трехжильным, каждая из которых выполняет определенную функцию. Например, в изделии с двумя сердечниками один является проводником фазы, а второй – ноля. В трехжильной арматуре первых два провода исполняют те же функции, а третий – подключается к заземлению. Сечение проволоки – это параметр, влияющий на уровень сопротивления течению тока и силе напряжения, которое можно подавать на концы. Самими распространёнными из них являются 1,5 и 2,5 мм2. Оба диаметра рассчитаны на работу с напряжением до 250 Вольт.
Изоляция ПВХ
Третьей составляющей конструкции кабеля является его изоляция, которая имеет два уровня. Первый слой ПВХ пленки расположен непосредственно на каждой жиле, обеспечивая защиту от соприкосновения проводников между собой. Изоляция непрерывна на всей длине кабеля, поэтому для подключения арматуры к источнику тока необходимо удалить материал, используя специальный инструмент.
Важно! Все работы по прокладке проводов должны проводиться на обесточенной линии, с использованием специального диэлектрического инструмента и средств индивидуальной защиты от поражения током. Стоит отметить, что такие действия могут осуществлять только специализированные организации, имеющие аттестованный персонал, прошедший инструктаж и проверку знаний техники безопасности на энергоустановках. Наружная обмотка кабеля также выполнена из ПВХ материала, белого или черного цвета с маркирующей синей или красной полосой, которая указывает на техническую принадлежность изделия
На поверхности также указывается классификация провода, количество жил и их сечение, а также тип устойчивости к температурам. Внешняя оболочка более толстая, чем внутренняя, поэтому она выполняет функции по обеспечению защиты от механических повреждений всей магистрали, ее перегрева и других деформаций в процессе монтажа и дальнейшей эксплуатации. Благодаря специальному материалу, который используется в процессе производства, наружная и внутренняя оболочки не поддерживают горение и являются самозатухающими, поэтому в случае возникновения аварийной ситуации или короткого замыкания провод не будет источником возгорания и распространения огня
Наружная обмотка кабеля также выполнена из ПВХ материала, белого или черного цвета с маркирующей синей или красной полосой, которая указывает на техническую принадлежность изделия. На поверхности также указывается классификация провода, количество жил и их сечение, а также тип устойчивости к температурам. Внешняя оболочка более толстая, чем внутренняя, поэтому она выполняет функции по обеспечению защиты от механических повреждений всей магистрали, ее перегрева и других деформаций в процессе монтажа и дальнейшей эксплуатации. Благодаря специальному материалу, который используется в процессе производства, наружная и внутренняя оболочки не поддерживают горение и являются самозатухающими, поэтому в случае возникновения аварийной ситуации или короткого замыкания провод не будет источником возгорания и распространения огня.
Для решения некоторых задач изготавливаются провода на жесткой основе, из цельной не плетеной медной проволоки. Такое изделие обладает лучшими характеристиками по токопроводящим свойствам, но его гибкость намного ниже, чем у многожильного проводника из множества тонких прутков.
Доступные методы контроля качества провода ПУГНП
Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.
Визуальный осмотр. Могут быть проверены: число жил, количество проволок в жиле, целостность изоляции и оболочки.
Измерение конструкционных размеров. Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.
Измерение электрического сопротивления токопроводящих жил. Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км
Особое внимание следует уделять хорошему контакту с измерительными проводами
Испытание на навивание после выдержки при пониженной температуре. При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки провода. Для этого отрезок провода длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 120 мин, после чего вынимают из камеры и после выдержки при нормальной температуре в течение 1 часа проводят навивание на цилиндр (барабан) 3-мя витками. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра должен составлять 10 толщин провода. На поверхности провода должны отсутствовать трещины.
Доступные методы контроля качества провода ПУГНП
Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.
Визуальный осмотр.
Могут быть проверены: число жил, количество проволок в жиле, целостность изоляции и оболочки.
Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.
Измерение электрического сопротивления токопроводящих жил.
Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км
Особое внимание следует уделять хорошему контакту с измерительными проводами
Испытание на навивание после выдержки при пониженной температуре.
При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки провода. Для этого отрезок провода длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 120 мин, после чего вынимают из камеры и после выдержки при нормальной температуре в течение 1 часапроводят навивание на цилиндр (барабан) 3-мя витками. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра должен составлять 10 толщин провода. На поверхности провода должны отсутствовать трещины.
Выбор провода ПУНП / ПУГНП (основные параметры)
Выбор провода серии ПУНП / ПУГНП зависит от индивидуальных условий помещения, количества точек подключения к потребителям. Для внутренней электропроводки должны использоваться только медные провода.
Количество жил зависит от требования заземления тех или иных приборов, потребляющих электроэнергию. В трёхжильном кабеле два провода представляют собой силовую ветку, третий проводник подключают к заземлению.
Для питания оборудования трёхфазным током напряжением 380 вольт две жилы несут ток двух фаз, третий провод нулевой.
Бухта трёхжильного кабеля
Для бытовой электросети внутри зданий и домов выбирают медный кабель ПУНПБМ или ПУГНПБМ сечением 1,5-2 мм². Для подвода к розеткам применяют провод сечением 2,5 мм².
Выбор сечения кабеля
| Назначение | Площадь сечения, мм2 |
| Монтаж групп розеток | 2,5 |
| Монтаж групп освещения | 1,5 |
| Электрическая плита | 6 |
| Стиральная машина | 2,5 |
| Кондиционер | 2,5 |
Как правильно использовать провод
Кабель ПУНП используется при монтаже осветительных приборов и сетей? для розеток в жилых помещениях, а также в административных и производственных зданиях. Обычно, применение заключается в питании слабых по мощности электрических проборов с напряжением, не превышающим 250В, например, аналоговых электронных устройств.
Монтирование такого шнура может осуществляться следующими методами:
- Методом открытой прокладки;
- Монтирование в кабель-канале;
- Прокладка в гофре;
- В штробах, под штукатуркой;
- Подвесным методом на стальном тросе;
- Под грунтом, в специальных трубах из металла, пластика или асбеста.
Важно! В любом из таких способов стоит придерживаться всех требований безопасности и эксплуатации ПУНП, которые регламентируются Правилами устройства электроустановок. Например, не разрешается открытый тип прокладки при эксплуатации изделия во влажных помещениях – саунах или банях. Также, прокладка провода ПУНП запрещена в слое грунта
Также, прокладка провода ПУНП запрещена в слое грунта
Для этого идеально подходят такие аналоги, как кабели ПУГНП с прорезиненным изоляционным слоем. Возможны и другие типы ограничений, которые зависят от процессов, происходящих в том или ином помещении
Также, прокладка провода ПУНП запрещена в слое грунта. Для этого идеально подходят такие аналоги, как кабели ПУГНП с прорезиненным изоляционным слоем. Возможны и другие типы ограничений, которые зависят от процессов, происходящих в том или ином помещении.
Вам это будет интересно Все об кабеле ААБл
