Соответствие марок проводов по ГОСТ 6323-79 и ТУ16-705.501-2010
| ГОСТ 6323-79 | ТУ16-705.501-2010 | ГОСТ 6323-79 | ТУ16-705.501-2010 |
|---|---|---|---|
| ПВ1 (без оболочки, сечение 0,5-95,0 мм2 | ПуВ (без оболочки, сечение 0,5-400, мм2) | ППВ (плоский, без оболочки) | ПуВВ (плоский, в оболочке) |
| ПВ2 | * — | АПВ** | — |
| ПВ3 | *- | АППВ** | *** — |
| ПВ4 (без оболочки, сечение 0,5-10,0 мм2) | ПуГВ (без оболочки, сечение 0,5 — 400,0 мм2 | — | ПуГВВ (плоский, в оболочке, гибкий) |
*Рекомендуется применять провод марки ПуГВ
**Провода с алюминиевыми жилами к производству не предусмотрены
***Рекомендуется применять провод марки ПуВВ
Зависимость величины активного сопротивления, максимального диаметра, расчетного веса от размера:
| Кабель ПУГВ, медный, одножильный, класс гибкости 5 | |||
|---|---|---|---|
| Номинальное сечение жилы, мм2 | Максимальные наружные размеры, мм | Электрическое сопротивление жилы, Ом/км, не более | Расчетная масса, кг/км |
| 0.5 | 2.5 | 39 | 8.9 |
| 0.75 | 2.7 | 26 | 11.9 |
| 1 | 3 | 19.5 | 14.6 |
| 1.5 | 3.5 | 13.3 | 21.6 |
| 2.5 | 4.6 | 7.98 | 36.2 |
| 4 | 5.2 | 4.95 | 51.3 |
| 6 | 6.1 | 3.3 | 72.9 |
| 10 | 7.8 | 1.91 | 120.9 |
| 16 | 9.1 | 1.21 | 185.7 |
| 25 | 10.9 | 0.78 | 289.4 |
| 35 | 11.7 | 0.56 | 387.3 |
Номинальная величина сопротивления ограничивает поток электронов, протекающий через проводник. Превышение нормального тока вызывает больший разогрев жилы. Допустимый ток, протекая по жиле длительное время, не приводит к изменениям электрических параметров из-за нагрева. Величина допустимого тока ограничивается не только номинальным сечением. Взаимное индуктивное влияние проложенных вместе проводников снижает допустимый ток в соответствии данных таблицы:
| Допустимый длительный ток для проводов в резиновой и ПВХ изоляции с медными жилами, А | ||||||
|---|---|---|---|---|---|---|
| Сечение токопроводящей жилы, мм2 | Для проводов проложенных | |||||
| Открыто | В одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0.5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1.5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2.5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
Таблицу можно использовать, подбирая сечение нужного для монтажа или ремонта провод ПуГВ. Выясняем предварительно максимальную расчетную мощность потребления для монтируемой сети или участка. По формуле I=P/U, поделив значение мощности на напряжение, высчитываем максимальный ток. Сравнивая полученное значение с табличными данными, подбираем необходимое сечение.
Электрическую защиту токопроводящей жилы обеспечивает достаточно толстый слой качественной изоляции. Толщина пластика зависит от номинального сечения проводника, стандартные значения приведены:
| Номинальное сечение жилы, мм | Номинальная толщина изоляции, мм |
|---|---|
| От 0,5 до 1,0 включ. | 0.6 |
| 1.5 | 0.7 |
| от 2,5 до 6,0 | 0.8 |
| 10,0 и 16,0 | 1 |
| 25,0 и 35,0 | 1.2 |
| 50,0 и 70,0 | 1.4 |
| 95,0 и 120,0 | 1.6 |
| 150 | 1.8 |
| 185 | 2 |
| 240 | 2.2 |
Качественная изоляция должна обеспечивать сопротивление 5 мОм на километровый участок при температуре воздуха 20 °С. Механические свойства обеспечивают:
- Прилегание ПХВ к меди и беспрепятственное удаление пластика;
- Ровную, плотную поверхность пластика без пор, вмятин, трещин;
- Растяжение до наступления разрушения – 150%;
- Радиус изгиба выполняется от пяти диаметров изолированного проводника.
Температурные характеристики:
- Эксплуатация нормальна в интервале, °С: -40 ÷ +65;
- Рабочий долговременный нагрев , до °С: +70;
- Кратковременный, до 8 часов, нагрев допускается, °С: +80;
- Работоспособность сохраняется при перегреве током КЗ до 4 секунд, °С: +160;
- Монтаж, без специальных мер подогрева участка работы, запрещен на морозе выше -15 °С;
- Сохраняет стойкость к влаге воздуха до 98% с температурой не более, °С: +35.
Соблюдение условий нормальной эксплуатации обеспечит срок работы ПуГВ более 15 лет.
Основные параметры
Провод ПУГНП (провод управления гибкий не распространяющий пламя) – это одна из технических категорий проводов, которая используется в электрической проводке для подключения различных потребителей. Он предназначен для работы в условиях, где возможно возникновение пожара или взрыва.
Провод ПУГНП изготавливается с использованием специальной изоляции, которая обеспечивает низкое распространение пламени и задержку горения. Это позволяет использовать данный провод в местах, где требуется высокая безопасность при эксплуатации.

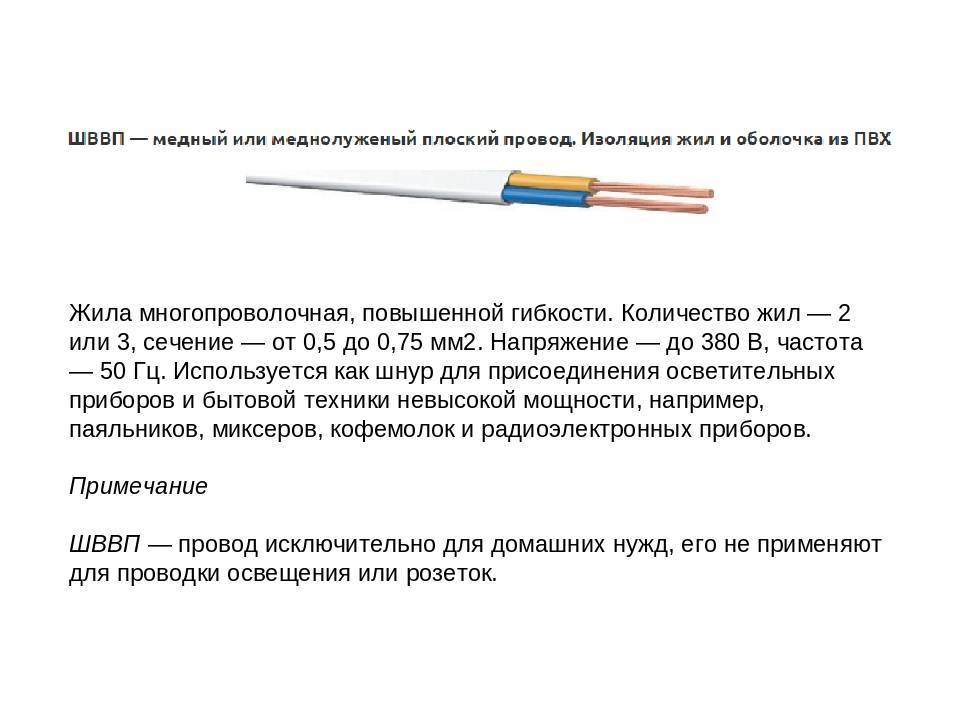

В связи с запретом использования провода ПУГНП в проводке, многие производители и электрики ищут альтернативные решения. Одним из таких решений является использование провода ШВВП (силовой гибкий с монтажной жилой). Он имеет более широкий спектр применения и может заменить ПУГНП в большинстве случаев.
Технические характеристики и маркировка
Провод ПУГНП имеет специальную конструкцию и структуру для предотвращения возгорания и распространения пламени. Он состоит из проводников, изоляции и оболочки.
Оболочка провода ПУГНП выполнена из специального материала, который обладает низким распространением пламени и задержкой горения. Оболочка также содержит маркировку, которая указывает на основные параметры провода, такие как его название, технические характеристики и категорию.
Провод ПУГНП имеет различные технические характеристики, такие как номинальное напряжение, сечение проводников, допустимая температура эксплуатации и другие. Все эти характеристики указываются на маркировке провода и должны соблюдаться при его использовании.
Причины запрета использования ПУГНП
Запрет использования провода ПУГНП в проводке обусловлен его недостаточной безопасностью при эксплуатации. ПУГНП не обладает достаточной степенью огнестойкости, что может привести к возгоранию и распространению пламени в случае пожара.
Кроме того, провод ПУГНП имеет ограниченные технические характеристики, что ограничивает его применение в различных условиях. Например, он не может использоваться при высоких температурах или во взрывоопасных средах.
В связи с этим, производители и электрики рекомендуют заменить провод ПУГНП на провод ШВВП, который обладает более широким спектром применения и соответствует требованиям безопасности при эксплуатации.
ПРОВОД ПУГНП ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ОПИСАНИЕ И СФЕРА ПРИМЕНЕНИЯ

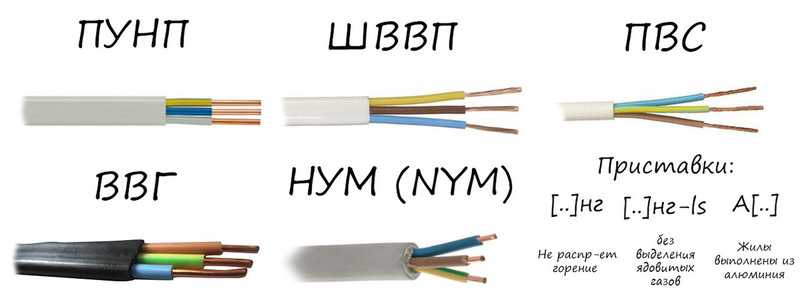

По сложившейся традиции мы продолжаем рассматривать наиболее популярные электрические провода, широко представленные современным строительным рынком. Сегодня, в главной роли выступит электропровод ПУГНП – мы вкратце его опишем, рассмотрим технические характеристики, сферу применения. Отмечу данный электропроводник является практически полным аналогом довольно распространенного кабеля ПУНП.
Также сразу скажу, что по исполнению и техническим характеристикам провод ПУГНП очень похож на рассмотренный ранее кабель ШВВП (технические характеристики провода ШВВП).
В первую очередь предоставлю расшифровку аббревиатуры ПУГНП. Выглядит она следующим образом:
- П – провод;
- УН – универсальный;
- Г – гибкий;
- П – плоский.
Почему составляющие данной аббревиатуры идут не по порядку остается только гадать- видимо разработчики посчитали, что это не влияет на характеристики, и на это вполне можно закрыть глаза.

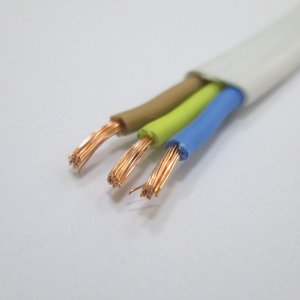

Идем дальше. ПУГНП выпускается в двухжильном и трехжильном варианте. Вне зависимости от количества жил, они располагаются одинаково — параллельно друг другу. Изоляция поливинилхлоридная с добавлением специальных пластикатов, которые при возгорании провода исключают распространение огня. Что касается самих жил: они являются скрученными, то есть состоят из определенного количества скрученных между собой тонких медных проволок.
Теперь касательно характеристик. Для большей наглядности основные параметры провода отражены в таблице:

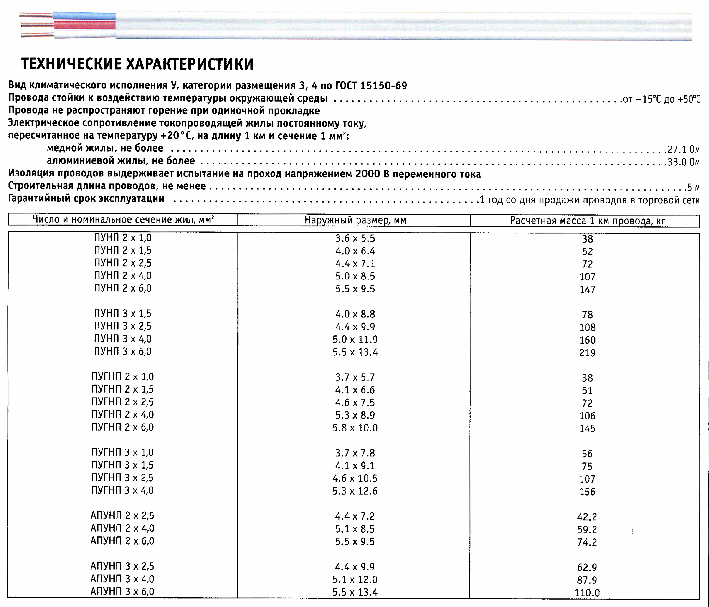

Провод ПУГНП технические характеристики | |
Параметр | Значение |
Рабочее напряжение, В — переменное — постоянное | до 450 до 1000 |
Допустимая частота электрического тока, Гц | до 50 |
Допустимая окружающая температура, °С | от -15 до +50 |
Допустимая влажность окружающего воздуха, % | до 98 |
Гарантированный срок службы провода, лет | до 15 |
Данный провод производится с разным количеством жил и разным сечением. В частности, двухжильные провода выпускаются с сечением жил 1,0; 1,5; 2,5, 4,0; 6,0 мм2, а трехжильные — с сечением: 1,0; 2,5; 4,0 мм2.
Сфера применения ПУГНП
Технические характеристики провода ПУГНП позволяют использовать его при осуществлении практически любых электромонтажных работ. Однако, согласно ГОСТу на данный проводник, основной сферой применения является прокладка различных электроосветительных систем. Разумеется, это вовсе не означает, что провод может использоваться исключительно для подвода электрической энергии к осветительным приборам. В принципе, ничего не мешает применить его, например, для подвода электрического тока к розеткам.
Единственное, следует помнить: изоляция данного провода не позволяет применять его для открытой электропроводки. То есть, в случае размещения ПУГНП за пределами помещения (на улице) он в обязательном порядке должен быть заключен в защитную гофрированную трубу (можно применить, например, гофрированную трубу ДКС). Это же справедливо в случае использования данного проводника для подземной прокладки.
Еще один важный момент: я довольно часто встречаю информацию, что производители не соблюдают заявленные ими же технические характеристики провода ПУГНП. Так, многие заявляют, что очень часто провод с заявленным сечением 2,5 мм2 на деле имеет сечение жилы 2,0 мм2. Не могу согласиться – специально ходил в магазин электротоваров и проверял, такая информация не подтвердилась.
Тем не менее, если вы сомневаетесь в соответствии сечения заявленному, советую вам при покупке данного провода проверить его жилы (на соответствие сечения). Для этого можете попросить продавца показать какой-либо иной провод с сечением, которое вам необходимо. Визуально сравнив толщину жил, вы можете понять, хотят ли вам подсунуть «бракованный» ПУГНП или нет.
Рекомендуем ознакомиться:
— Вопросы и ответы по электрике
— Автоматы для электропроводки
— Медные провода для электропроводки
Автор – Антон Писарев
Доступные методы контроля качества провода ПУГНП
Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.
Визуальный осмотр.
Могут быть проверены: число жил, количество проволок в жиле, целостность изоляции и оболочки.
Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.
Измерение электрического сопротивления токопроводящих жил.
Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км
Особое внимание следует уделять хорошему контакту с измерительными проводами
Испытание на навивание после выдержки при пониженной температуре.
При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки провода. Для этого отрезок провода длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 120 мин, после чего вынимают из камеры и после выдержки при нормальной температуре в течение 1 часапроводят навивание на цилиндр (барабан) 3-мя витками. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра должен составлять 10 толщин провода. На поверхности провода должны отсутствовать трещины.
Технические характеристики провода ПУНГП
Провод ПУНГП — это гибкий кабель с медной жилой и изоляцией из поливинилхлорида (ПВХ) с низким содержанием галогенов.
- Напряжение: до 660 В;
- Сечение жилы: от 0,35 мм2 до 25 мм2;
- Температура эксплуатации: от минус 40 до плюс 70 градусов Цельсия;
- Срок службы: не менее 25 лет при правильном использовании.
Кабель ПУНГП используется для передачи электроэнергии в сильно загрязненных или взрывоопасных условиях, например, на производстве или на улице в трудных климатических условиях.
| Маркировка | Описание |
|---|---|
| ПУНГП | Провод гибкий после изоляции |
| 2ПУНГП | Два провода в оболочке, гибкие после изоляции для стационарной прокладки |
| ПУНГПнг | Провод гибкий после изоляции, не распространяющий горение |
Монтаж
Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.
Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.
Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).
При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.
При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
|---|---|---|---|---|---|---|
| Диаметр жилы, мм | 0,98 | 1,13 | 1,38 | 1,78 | 2,26 | 2,76 |
| Мощность/Сила тока, кВт/А для одного провода | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 | 10,12/46 |
| Два провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 | 9,02/41 |
| Три провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 | 8,14/37 |
| Четыре или больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 | 7,7/35 |
В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.
Провод ПВС технические характеристики, строение, применение
Массовое применение бытовой электрической техники, разнообразных инструментов и приборов, рассчитанных наподключение к стандартной сети 220/380В, привело к разработке стандартного провода специально для этих целей.
Условия эксплуатации потребовали сделать его безопасным, гибким, прочным и долговечным. Эта задача была успешно решена, и в настоящее время российские компании предлагают в достаточномколичестве провод ПВС, полностью отвечающий этим требованиям.
Все о проводе ПВС в ГОСТ 7399-97
Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).
Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.
Пример маркировки:
ПВС 2х0,75+1х0,75 ГОСТ 7399-97
Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм2 и одна заземляющая сечением 0,75 мм2.
Строение провода ПВС
Стандарт определяет провод ПВС, как гибкий провод на напряжение до 380В со скрученными медными жилами в поливинилхлоридной изоляции, с поливинилхлоридной оболочкой. Каждая жила состоит из медных проводников, класс жилы должен быть не ниже 5 по ГОСТ 22483-77.
Этим стандартом устанавливается толщина проволок, из которых может состоять жила каждого сечения. Например, у стандартного провода ПВС жилы сечением 1мм2 не могут состоять из проволок диаметром большим, чем 0,21 мм.
Количество жил провода может быть – от двух до пяти, минимальная площадь сечения 0,75 мм2, максимальная, выпускаемых кабельными заводами – 16 мм2, однако стоит заметить, что согласно нормативам ГОСТ 7399-97 провод ПВС должен иметь сечение от 0,72 мм, до 2,5 мм. Направление закрутки – левое, скрутка выполняется без заполнителя.
Цвет изоляции жил: белый, серый, голубой, синий, зеленый, красный, коричневый и желтый. Поверх них идет оболочка из пластиката ПВХ, накладываемая методом экструзии и не распространяющая горение при одиночной укладке. Она обязательно должна заполнить промежутки между жилами, придавая проводу круглую форму.
ПВС расшифровка
- отсутствие в начале аббревиатуры буквы А означает, что провод медный;
- П — провод;
- В — изоляция из ПВХ пластиката ;
- С — обозначение назначения провода, соединительный.
Провод пвс технические характеристики
Пороговые значения основных механических и электрических характеристик нормируются стандартом ГОСТ 7399-97, что касается конкретных значений у каждого производителя, то они могут отличаться в указанных пределах.
Поэтому точные данные по диаметрам, толщине изоляции, массовым и другим показателям необходимо брать из сопровождающей партию документации или каталогов производителя. Для примера здесь показаны характеристики стандартного провода ПВС одного из крупнейших российских производителей.
Качественный сухой провод ПВС выдерживает в течение 5 минут переменный ток напряжением 2000В, а после часовой выдержки в воде (tO= 20 ± 5 °С) выдерживает его 15 мин. Требования по прочности такие же, как и для кабеля ВВГ, усилие разрыва должно быть не менее 10 Н/мм2, а удлинение до разрыва должно составлять не менее 150%.
Ресурс провода, определяемый, как число знакопеременных деформаций изгиба при номинальном напряжении, не должен быть меньше, чем 30 000 циклов.
Применение провода ПВС
Провод ПВС применяется в производстве бытовой техники и электрических инструментов и приборов. В конструкции стиральных машин, телевизоров холодильников, всевозможного слесарного и строительного электроинструмента, др. машин и приборов он используется для подключения к сети. Также он идет на изготовление сетевых адаптеров, удлинителей и т.д.
Другие разновидности провода ПВС
- ПВСнг(А)-LS — то же что и ПВС, но не распространяет горения, с пониженным газо и дымо образованием;
- ПВС-Тнг(А)-LS — то же что и ПВСнг(А)-LS, но облегченный;
- ПВС-ТТнг(А)-LS — то же что и ПВСнг(А)-LS, но имеет утолщенный изоляционный слой;
- ПВС-ТSнг(А)-LS — тоже, что и ПВСнг(А)-LS, но предназначен для стационарной прокладки.
Квартира, дом
Ввод сети зависит от размеров помещения и планируемой мощности потребления лучше выполнить кабелем необходимого сечения. Он же применяется при монтаже розеток и освещения, хотя подключение осветителей небольшой мощности можно все же выполнять мягким проводом ПВС. Жесткие концы чаще обламываются около патронов электроламп.
Если после щитка всю проводку выполнять при помощи ПВС, это потребует организации схемы распределения в доме, предполагающей использовать много групп. Каждая из них, обеспечивая меньшую мощность, сохранит баланс без риска превысить допустимую токовую нагрузку.
Оболочка ВВГ, обладая высокой прочностью, позволяет укладку непосредственно под штукатурку, она не боится возможных активных примесей строительных растворов. Отлично ложится за гипсокартонную обшивку стены, но много мучений может доставить при необходимости использовать кабельные каналы. Используется при открытой прокладке. Применение не горючего ВВГнг решает проблему прокладки в помещениях повышенной пожарной опасности.
ПВС требует обязательное наличие защиты в виде кабельного канала, гофрированной или металлической трубы. Под штукатурку прятать рискованно.
Вывод: для стационарной проводки, тем более скрытой, в помещениях лучше применять ВВГ.
Провода типа ВВГ
В отличие от предыдущего варианта его жилы являются цельными по всей длине. Это даёт гораздо большую жёсткость, что обеспечивает качественное прокладывание в стенах. По сути, это провод, являющийся кабелем. Иногда электрики называют его маленькой копией кабелей. Обычно каждая жила имеет свою собственную ПВХ оплётку, в то время как сверху находится общая оболочка, обеспечивающая жесткую фиксацию и надежную защиту от внешнего воздействия. Иногда допускается незначительный гибкий экран, существенно снижающий воздействие магнитного поля. Цельнометаллический стержень не обгорает. Он будет лежать в стене практически вечно, ведь срок использования поливинилхлорида неограничен. Перед тем, как выбрать провод ВВГ, проконсультируйтесь с профильными специалистами. Обычно граничная температура эксплуатации составляет от -50 до +50 градусов по Цельсию. При большой толщине жилы из-за отсутствия промежуточного наполнителя поверхность изделия выглядит ребристой, с неодинаковой формой по всей протяженности. Особенно это касается толстых кабелей. Многожильные решения поддерживаются только для кабелей под высокое напряжение.
Срок службы провода ПВС
Срок службы должен указываться при покупке кабеля на его этикетке. В среднем указывается, что срок службы такой переноски до 5 лет, но на самом деле при правильных условиях эксплуатации в нормальной среде кабель может бесперебойно работать на протяжении более чем 10 лет. Если же среда использования провода агрессивная или влажная (горячая), то срок службы, естественно, сокращается.
Изучив описание ПВС кабеля, что это такое, каких видов он бывает и какими техническими и эксплуатационными характеристиками обладает, понятно, почему он используется не только электриками, но и огромным количеством людей по всему миру для решения разных задач.
ПБПП
ПБПП
ПБПП — провод силовой, предназначенный для бытового использования. Рассчитан на номинальное напряжение до 250 В. Подходит для установки в осветительные сети и монтажа электрических приборов. Размещается в закрытых помещениях, может прокладываться по деревянным конструкциям. Имеет медную токопроводящую жилу, изоляцию и оболочку из поливинилхлоридного пластиката. Отличается плоской формой. Выдерживает широкий диапазон рабочих температур.
Особенности
Расшифровка
- П — провод
- БП — бытового и промышленного назначения
- П — плоская форма
Элементы конструкции
- токопроводящий элемент, материал — медный сплав, количество — 2, 3, сечение — от 1.6 до 6 мм2, исполнение — однопроволочное
- изоляция, материал — поливинилхлоридный пластикат, толщина — 0.3 мм, цвет — голубая — нулевая жила, жёлто-зелёная — жила заземления
- наружная оболочка, материал — поливинилхлоридная оболочка, толщина — 0.5 мм
Основные характеристики
- температура использования, минимально — до -15 °С
- температура использования, максимально — до +50 °С
- климатическое исполнение — У
- категории размещения — 3, 4
- электрическое сопротивление токоведущей жилы — не более 27.1 Ом/км
- испытательное напряжение изоляции — 2000 В
- строительная длина — 5 м
- максимально допустимый нагрев — до +70 °С
- гарантийный срок службы — 12 мес.
- общий срок службы — 15 лет
- рабочая температура воздуха — 98%
- рабочее напряжение — 250 В
- рабочая частота — 50 Гц
- максимальный радиус изгиба — 15 мм
- максимальный наружный радиус — 3 мм
Токовая нагрузка
- номинальное сечение токопроводящей жилы — 1.5 мм2, максимальный ток для одножильного провода на воздухе — 23 А, максимальный ток для двухжильного провода на воздухе — 19 А, максимальный ток для двухжильного провода на земле — 33 А, максимальный ток для трёхжильного провода на воздухе — 19 А, максимальный ток для одножильного провода на земле — 27 А
- номинальное сечение токопроводящей жилы — 2.5 мм2, максимальный ток для одножильного провода на воздухе — 30 А, максимальный ток для двухжильного провода на воздухе — 27 А, максимальный ток для двухжильного провода на земле — 44 А, максимальный ток для трёхжильного провода на воздухе — 25 А, максимальный ток для одножильного провода на земле — 38 А
- номинальное сечение токопроводящей жилы — 4 мм2, максимальный ток для одножильного провода на воздухе — 41 А, максимальный ток для двухжильного провода на воздухе — 38 А, максимальный ток для двухжильного провода на земле — 55 А, максимальный ток для трёхжильного провода на воздухе — 35 А, максимальный ток для одножильного провода на земле — 49 А
- номинальное сечение токопроводящей жилы — 6 мм2, максимальный ток для одножильного провода на воздухе — 50 А, максимальный ток для двухжильного провода на воздухе — 50 А, максимальный ток для двухжильного провода на земле — 70 А, максимальный ток для трёхжильного провода на воздухе — 42 А, максимальный ток для одножильного провода на земле — 60 А
- номинальное сечение токопроводящей жилы — 10 мм2, максимальный ток для одножильного провода на воздухе — 80 А, максимальный ток для двухжильного провода на воздухе — 70 А, максимальный ток для двухжильного провода на земле — 105 А, максимальный ток для трёхжильного провода на воздухе — 55 А, максимальный ток для одножильного провода на земле — 90 А
- номинальное сечение токопроводящей жилы — 16 мм2, максимальный ток для одножильного провода на воздухе — 100 А, максимальный ток для двухжильного провода на воздухе — 90 А, максимальный ток для двухжильного провода на земле — 135 А, максимальный ток для трёхжильного провода на воздухе — 75 А, максимальный ток для одножильного провода на земле — 115 А
- номинальное сечение токопроводящей жилы — 25 мм2, максимальный ток для одножильного провода на воздухе — 140 А, максимальный ток для двухжильного провода на воздухе — 115 А, максимальный ток для двухжильного провода на земле — 175 А, максимальный ток для трёхжильного провода на воздухе — 95 А, максимальный ток для одножильного провода на земле — 150 А
- номинальное сечение токопроводящей жилы — 35 мм2, максимальный ток для одножильного провода на воздухе — 170 А, максимальный ток для двухжильного провода на воздухе — 140 А, максимальный ток для двухжильного провода на земле — 210 А, максимальный ток для трёхжильного провода на воздухе — 120 А, максимальный ток для одножильного провода на земле — 180 А
расшифровка аббревиатуры названия провода, область применения
Описание кабеля

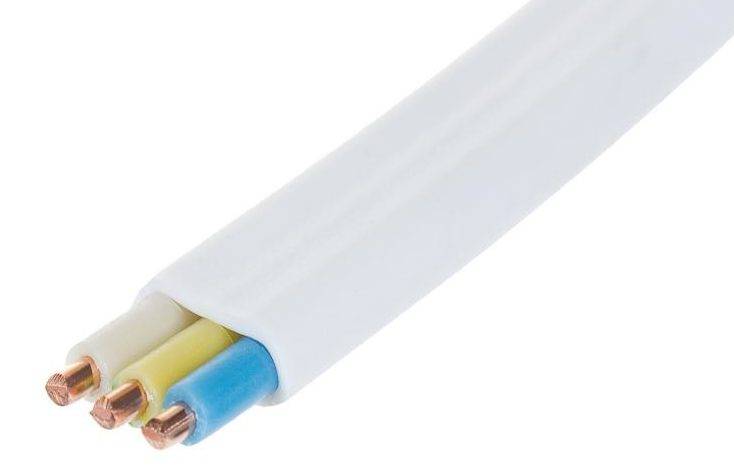

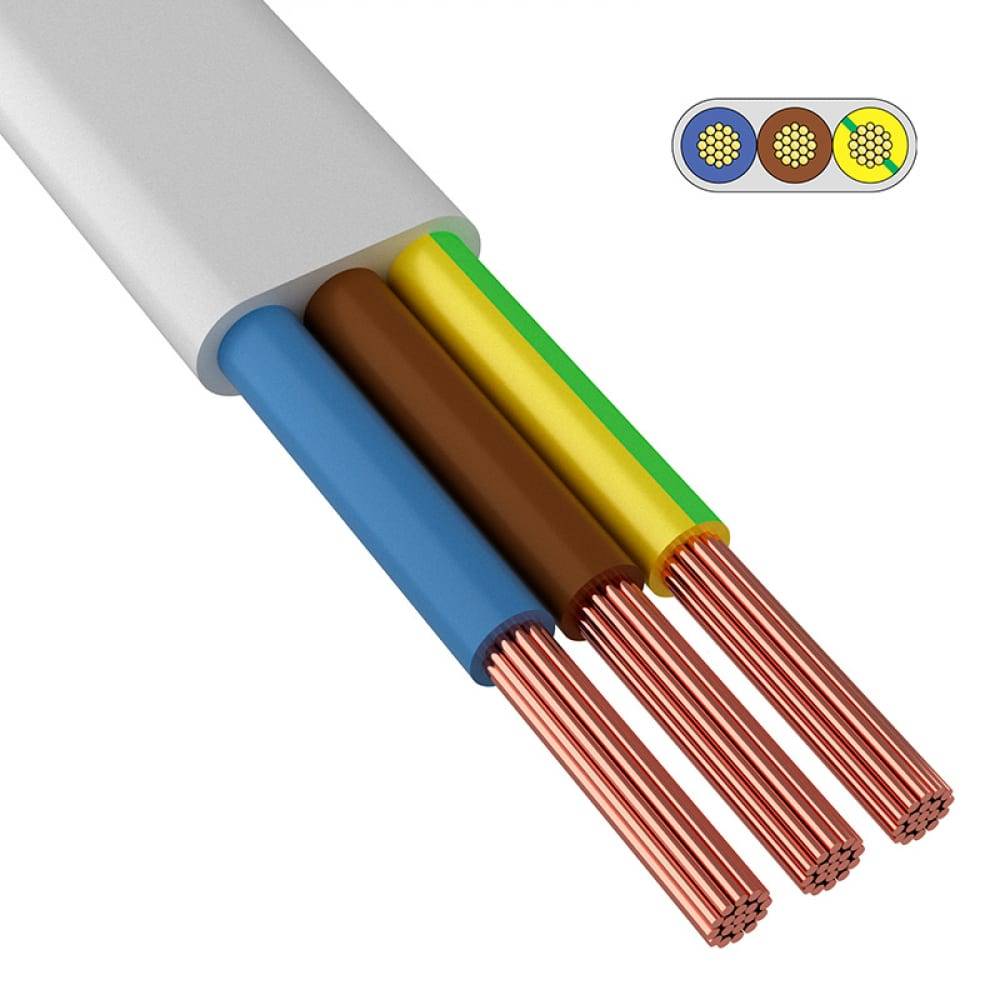

Кабель ПУГНП может состоять из двух или трёх медных жил. Каждая из них имеет токопроводящие нити, которые плотно скручиваются между собой.
Минимальное количество таких нитей — семь. Каждая жила изолируется поливинилхлоридом толщиной в 0,3 мм и маркируется своим цветом. Двухжильный кабель имеет ноль, окрашенный в синий цвет. В трёхжильном проводе заземляющая жила окрашивается в жёлтый цвет (зачастую ещё наносится зелёная полоса). Также от разных производителей иногда встречаются и другие цвета, но каждая токопроводящая нить будет иметь собственный. Общая изоляция у провода составляет 0,5 мм. Её выполняют из белого поливинилхлорида.
Жила этого шнура способна проводить электрический ток, напряжение которого не превышает 250 вольт. Номинальная частота составляет 50 герц. Благодаря поперечному сечению, варьирующемуся от 0,75 до 4 квадратных миллиметров, можно подобрать провод практически для любых нужд.
Применение и расшифровка
Провод ПУГНП предназначен для подключения осветительных приборов. Также его можно использовать для питания маломощных электроприборов. Главной отличительной чертой этого изделия является то, что кабель плоский. Это полностью отображается в его аббревиатуре. Расшифровка ПУГНП:
- П — провод.
- УН означает, что кабель универсальный и его можно применять практически во всех сферах.
- Г — гибкий.
- П — плоский.
Это связано с несоответствием требованиям пожарной безопасности. Но формулировка «нельзя применять» не означает, что его нельзя производить и продавать. Дешевизна делает этот шнур очень популярным.
Технические характеристики и условия эксплуатации
Производят кабель по техническим условиям 19К13−020−93 государственного стандарта. Предназначается он для освещения и подключения слабых электроприборов. Метод укладки шнура — неподвижный. Технические характеристики:
- Токопроводящие жилы выполняются из медных нитей.
- Материал изоляции — поливинилхлорид.
- Свойства изоляции способны сохраняться при температурах в диапазоне от -50 до +50 градусов по Цельсию. Провод способен выдерживать длительный срок работы при температуре 70 градусов.
- Монтаж можно осуществлять и в зимнее время. Разрешено проводить работы при -15. Если температуры более низкие, то изоляция может повредиться во время изгибов.
- Разрешённый изгиб составляет 10 диаметров.
Особенности применения
По действующим нормативным актам применять ПУГНП можно только в помещениях бытового или же промышленного назначения для подвода электропитания к приборам. Максимальные значения тока не должны превышать параметры проводника. Но довольно часто такой провод используют для прокладки силовой линии.
Технические условия, по которым создаётся этот шнур, позволяют производителям изменять площадь сечения в границах 30%. Это способствует снижению конечной стоимости кабеля за счёт уменьшения количества используемого материала. Когда потребитель приобретает провод ПУГНП с сечением в 2,5 мм, он на самом деле получает изделие в 2 мм. Неопытный человек вряд ли отличит качественную продукцию от плохой. При монтаже шнура в сеть, превышающую номинальную нагрузку, может возникнуть возгорание. Также такие провода не соответствуют нормативам по толщине изоляции. Настоящие стандарты подразумевают минимальный слой поливинилхлоридной оболочки в 0,4 мм.
Несмотря на все недочёты, полный запрет провод ПУГНП не получил. Любое изделие при стандартизации будет опасным, если его применять в неподходящих для этого условиях. Этот кабель можно использовать только в тех случаях, когда человек полностью уверен, что нагрузки не смогут спровоцировать воспламенение. Для повышения безопасности можно использовать гофрированную трубу.
