Как проверить дифференциальный автомат
К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.
Отличие дифавтомата от УЗО
Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током. Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе. Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.
Виды проверок дифавтомата
Существует несколько способов проверки защитных устройств на работоспособность, это:
- Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
- Обычной батарейкой от 1,5 В до 9 В.
- Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
- Простым постоянным магнитом.
- Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.
Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.
Проверка кнопкой «ТЕСТ»
Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.
Проверка кнопкой тест
Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.
Проверка батарейкой
Проверяются такие устройства батарейкой 1,5 В — 9 В с номиналом тока утечки 10 — 30 мА. Прибор с меньшей чувствительностью 100 — 300мА от батарейки не сработает. Устройство защиты с характеристикой А сработает от батарейки подключенный к выводам любой полярностью.
А для приборов с характеристикой АС батарейку подключают одной полярностью, если устройство не сработает нужно поменять полярность батарейки (минус к выходу прибора, а плюс ко входу). Таким способом проверяются только электромеханические УЗО.
Проверка тока утечки резистором
Проверяется ток утечки дифференциального автомата резистором подключенным одним концом ко входу нулевого провода, а другим к выходу фазной клеммы. Для УЗО с током утечки 10 мА, 30 мА, 100 мА и 300 мА резистор рассчитывается по формуле: R =U/I Приблизительное значение резисторов для разных токов утечки: 10мА -22 ком, 30мА -7,3ком,100мА – 2,2ком и 300мА — 733 ом.
При проверке на ток срабатывания один конец подключается к выходной клемме фазы, а второй к входной клемме нулевого провода. УЗО должно быть подключено к сети (нагрузка не обязательна). При таком подключении резистора должна сработать защита. Иногда дифференциальный автомат не срабатывает. Это объясняется некоторым разбросом номинала резисторов.
Наглядно ток утечки проверяют последовательным соединением переменного резистора (для тока утечки 30мА)10 ком с мультиметром со шкалой переменного тока на 100 мА. Резистор желательно брать многооборотный, для плавного изменения сопротивления.
Подключают резистор с мультиметром, подают сеть на дифференциальный автомат и плавным вращением ручки резистора от максимума, засекают ток, при котором отключиться защитное устройство. Далее замеряют сопротивление переменного резистора, оно должно быть приблизительно для тока утечки 30 мА — 7,3ком. Это способ измерения пригоден для электромагнитных и электронных устройств.
Тестируем защиту постоянным магнитом
Магнитом проверить можно только электромеханическое устройство защиты, электронное устройство не сработает.
Это объясняется тем, что когда магнит подносится к одному из боков УЗО, постоянное электромагнитное поле воздействует на дифференциальный трансформатор и вызывает перекос потенциалов на выходе автомата, защита отключается. У электронного вида устройств такого дифференциального трансформатора нет.
Электронный или электромеханический
Внутреннее устройство дифференциального автомата может быть электромеханическим или электронным. Первые не требуют для работы наличия внешнего источника питания, то есть работоспособны всегда. Вторые — берут питание с подключенной фазы. При пропадании питания они неработоспособны. По этой причине считаются более надежными электромеханические.
Как проверить, какого типа устройство перед вами? Нужна обычная батарейка и два провода. Один провод подсоединяем к одному выходу батарейки, второй — к другому (можно просто примотать изолентой, но чтобы контакт был хороший). Переводим рубильник в положение «включено» и зачищенными концами проводов прикасаемся к контактным пластинам дифавтомата — сверху и снизу, создавая условия для срабатывания. Если переключатель сработал, перед вами электромеханическое устройство — оно работает без наличия постороннего источника питания.

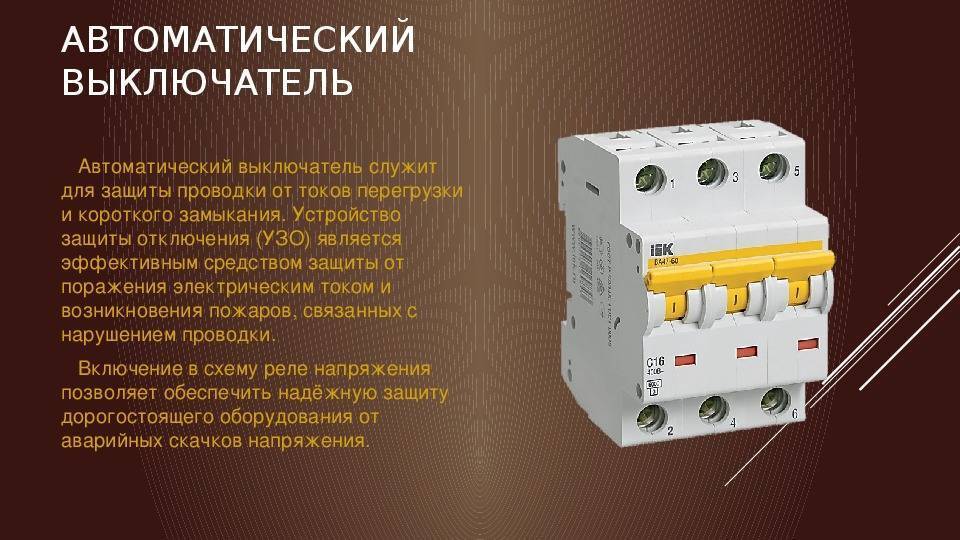

Виды автоматических выключателей
Любое методическое руководство должно оговаривать, для каких типов защитных автоматов оно разработано.
В данном случае в состав дифавтоматов входят АВ («автоматические выключатели»), используемые в сетях до 1000 В, максимальное напряжение между фазами которых не превышает 440 В.
В приведенных выше стандартах приводится три классификационных схемы для таких приборов.
По количеству полюсов
В зависимости от количества контролируемых фазных линий автоматические выключатели делятся на следующие категории:
- однофазные (одно- и двухполюсные) или трехфазные (трех- и четырехполюсные);
- для постоянного или переменного токов.
Отметим, что проверка правильности монтажа присутствует практически в каждой методике тестирования, поэтому в таблице ниже мы привели информацию, на основании которой можно сделать вывод о корректности схемного размещения того или иного выключателя.
Различие между однополюсными и двухполюсными автоматом

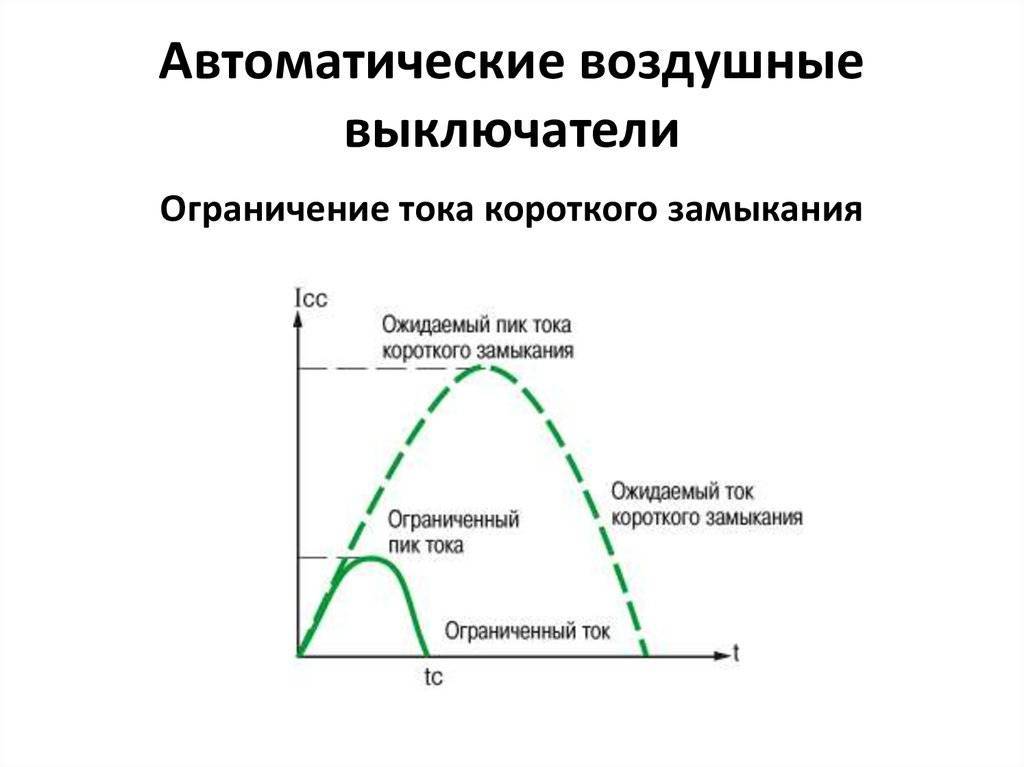

По току мгновенного расцепления
На сегодняшний день различают две группы выключателей, принадлежащих разным диапазонам токов мгновенного отключения (ранее было три):
- группа «B» (от 3 до 5 In);
- группа «C» (от 5 до 10 In).
Диапазоны токов мгновенного расцепления
В ходе проверки правильности выбора защитных автоматов следует учитывать не только номинальную мощность сети, но и пусковые токи некоторых электромашин, которые могут достигать 5-7 In.
Напомним, что под номинальным током защитного автомата может пониматься как максимально допустимый ток, проходящий через коммутационную цепь автомата, так и предельные токи, протекание которых через тепловой расцепитель не приводят к размыканию контактов.
В данном случае под In подразумевается максимальный нерасцепляющий ток.
По постоянной времени
Этот классификатор применяется к выключателям, работающим в цепях с постоянным током.
Различают две подгруппы выключателей, разделяемых по этому параметру:
с постоянной времени Тс Что проверяется
Полный список параметров, подвергаемых контролю при разработке или лабораторных испытаниях защитных автоматов, приведен в ГОСТ Р 50345-2010.
На практике чаще всего проверяют нормы времени и токов, отводимые на срабатывание расцепляющего механизма.
Предельные значения этих параметров с привязкой к токовым категориям устройств приведены в следующей таблице:
Время-токовые характеристики
- контроль механической износостойкости;
- проверку устойчивости к механическим ударам;
- измерение время-токовых параметров;
- всесторонний контроль электроизолирующих свойств.
Необходимо отметить, что из-за критических перегрузок, возникающих в ходе прогрузки защитных автоматов, соответствующая технологическая карта действий должна содержать операции по вторичной проверке работоспособности прибора после испытаний на короткое замыкание.
Проверка с помощью тестового срабатывания
Для проверки с помощью тестового срабатывания необходимо создать набор тестовых входных сигналов, которые охватывали бы все возможные комбинации входных сигналов автомата. Затем подать каждую комбинацию входных сигналов на автомат и зафиксировать полученные выходные сигналы.
Для более точной проверки можно использовать дополнительные методы анализа, такие как проверка последовательности выходных сигналов или проверка временных характеристик сигналов. Эти методы позволяют выявить даже скрытые ошибки в работе автомата.
Важно: при проверке с помощью тестового срабатывания необходимо учитывать все возможные комбинации входных сигналов, включая крайние и экстремальные случаи. Также необходимо убедиться в том, что автомат обрабатывает входные сигналы в нужном порядке и правильно реагирует на каждый из них
Устройство и характеристики
Как уже было сказано дифавтомат состоит из УЗО и автоматического выключателя, это изображено на схеме, которую приводят на лицевой стороне таких устройств. Это помогает определить, что установлено в электрощите при его обслуживании. Ниже мы расскажем, как отличить УЗО, автомат и дифавтомат.
Устройство и характеристики дифференциальных автоматических выключателей
На рисунке подписаны составляющие функциональные узлы дифавтомата.
Электромагнитный расцепитель нужен для того чтобы мгновенно разорвать цепь при коротком замыкании, то есть, когда токи внезапно возрастают в десятки и тысячи раз свыше номинальных.
Тепловой расцепитель – работает медленнее. Это биметаллическая пластина, которая под действием повышенной нагрузки (больше номинальной на 10%, например) изгибается и также разрывает силовые контакты.
Дифференциальный трансформатор сравнивает токи между проводами (фазой и нулем), и, если есть утечка – силовые контакты размыкаются.
Кнопка тест просто замыкает через сопротивление фазу до дифтрансформатора на ноль – после него. Возникает большая разница токов и контакты разрываются. Нужна для безопасной проверки срабатывания дифференциальной части устройства.
Что внутри дифавтомата? Такой вопрос часто задают те, кто впервые столкнулся с этим видом коммутационных аппаратов.
Проверка функций УЗО
Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:
- специальной кнопкой на корпусе выключателя;
- гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
- имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
- с помощью постоянного магнита;
- с помощью специального точного электронного прибора, выпускаемого для этих целей.
Рассмотрим каждый из способов проверки дифавтомата более подробно.
При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.
Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:
Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.
Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.
На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:
I = U/R
Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.
Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.
О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:
Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.
Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.
На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:
Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!
Рекомендуем также прочитать:
- Как проверить УЗО на срабатывание
- Причины срабатывания дифференциального автомата
- Причины поражения электрическим током
Виды автоматических выключателей
Любое методическое руководство должно оговаривать, для каких типов защитных автоматов оно разработано.
В данном случае в состав дифавтоматов входят АВ («автоматические выключатели»), используемые в сетях до 1000 В, максимальное напряжение между фазами которых не превышает 440 В.
В приведенных выше стандартах приводится три классификационных схемы для таких приборов.
По количеству полюсов
В зависимости от количества контролируемых фазных линий автоматические выключатели делятся на следующие категории:
- однофазные (одно- и двухполюсные) или трехфазные (трех- и четырехполюсные);
- для постоянного или переменного токов.
Отметим, что проверка правильности монтажа присутствует практически в каждой методике тестирования, поэтому в таблице ниже мы привели информацию, на основании которой можно сделать вывод о корректности схемного размещения того или иного выключателя.
Виды автоматических выключателей
Под однополюсным автоматом в данном случае понимается прибор, контролирующий превышение тока только по одной фазе.
Различие между однополюсными и двухполюсными автоматом
По току мгновенного расцепления
На сегодняшний день различают две группы выключателей, принадлежащих разным диапазонам токов мгновенного отключения (ранее было три):
- группа «B» (от 3 до 5 In);
- группа «C» (от 5 до 10 In).
Диапазоны токов мгновенного расцепления
В ходе проверки правильности выбора защитных автоматов следует учитывать не только номинальную мощность сети, но и пусковые токи некоторых электромашин, которые могут достигать 5-7 In.
Напомним, что под номинальным током защитного автомата может пониматься как максимально допустимый ток, проходящий через коммутационную цепь автомата, так и предельные токи, протекание которых через тепловой расцепитель не приводят к размыканию контактов.
В данном случае под In подразумевается максимальный нерасцепляющий ток.
По постоянной времени
Этот классификатор применяется к выключателям, работающим в цепях с постоянным током.
Различают две подгруппы выключателей, разделяемых по этому параметру:
с постоянной времени Тс Что проверяется
Полный список параметров, подвергаемых контролю при разработке или лабораторных испытаниях защитных автоматов, приведен в ГОСТ Р 50345-2010.
На практике чаще всего проверяют нормы времени и токов, отводимые на срабатывание расцепляющего механизма.
Предельные значения этих параметров с привязкой к токовым категориям устройств приведены в следующей таблице:
Время-токовые характеристики
- контроль механической износостойкости;
- проверку устойчивости к механическим ударам;
- измерение время-токовых параметров;
- всесторонний контроль электроизолирующих свойств.
Необходимо отметить, что из-за критических перегрузок, возникающих в ходе прогрузки защитных автоматов, соответствующая технологическая карта действий должна содержать операции по вторичной проверке работоспособности прибора после испытаний на короткое замыкание.
Какие угрозы предотвращает дифференциальный автомат
Дифференциальный автомат совмещает в себе автоматический выключатель и устройство защитного отключения (УЗО).
Данное решение является более компактным при сохранении функций обоих устройств, а именно:
Защита от утечки тока. Данная ситуация может произойти при повреждении ТЭНа электрического прибора, нарушения изоляции проводов. Например, возьмем вышеупомянутую ситуацию с пробоем ТЭНа в бойлере. Человек идет принимать душ, при открытии смесителя вода течет под напряжением. Во время соприкосновения, электрический ток начинает проходить по телу и искать короткий путь к земле. В случае отсутствия дифференциального автомата, это может привести к летальному исходу. При его наличии, устройство за доли секунды получит информацию об утечке тока через тело человека и отключит электричество. В таком варианте событий, любитель банных процедур, может вообще ничего не почувствовать, так как срабатывание дифференциального устройства происходит очень быстро.
-
Защита от чрезмерной нагрузки на электросеть. Данная ситуация может произойти при одновременном включении нескольких электрических приборов с повышенным потреблением. Например, подключив микроволновку вместе с тостером и чайником в одну розетку, рассчитанную на питание одного из вышеупомянутого устройства. В таком случае электропроводка начнет нагреваться и без защитного устройства может перегореть, привести к возгоранию. При наличии дифференциального автомата, устройство прекратит подачу электричества с помощью теплового реле.
Защита от короткого замыкания. Происходит при соприкосновении силовых проводов (фазы и нуля), например, при механическом повреждении электрического кабеля бытового прибора. При этом, происходит чрезмерный нагрев провода и возгорание, особенно в месте соприкосновения. Дифференциальный автомат в данной ситуации сработает как максимальный расцепитель тока и предотвратит негативные последствия.
Как видно из наглядных примеров, дифференциальный расцепитель – очень полезное устройство, которое сохранит здоровье и жилище от пожара, в случае непредвиденных ситуаций с бытовыми электроприборами.
Подборка популярных товаров которые стоит купить в Svetum!
Средства измерений

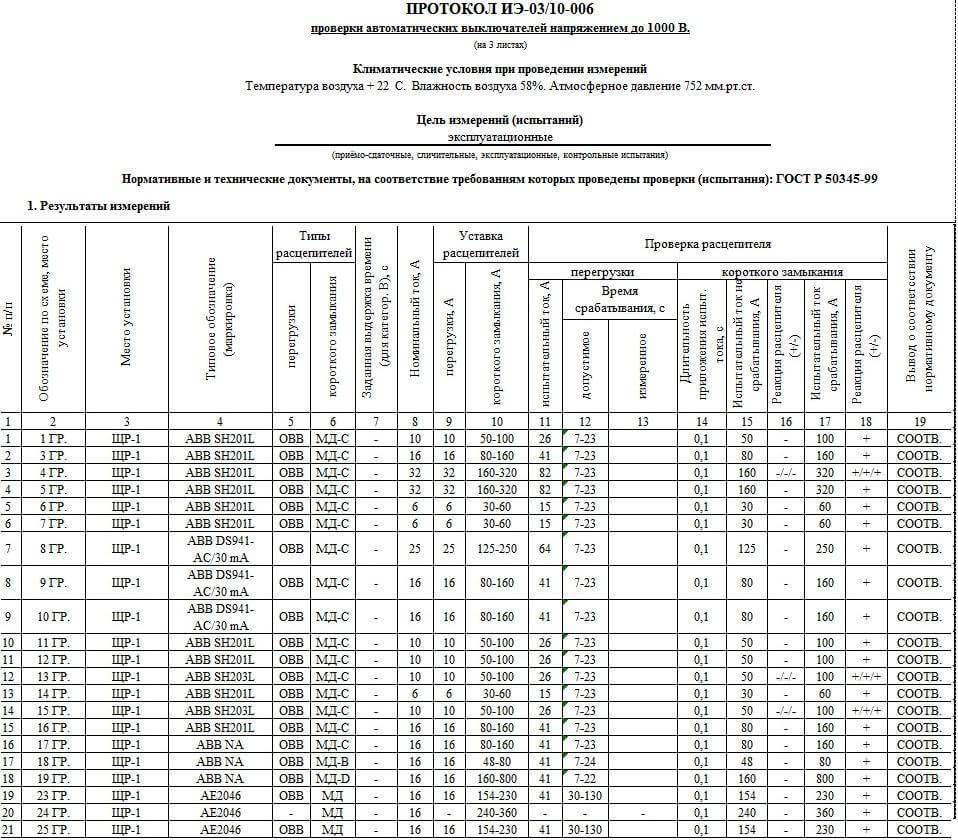

Автоматы и аппараты управления подвергаются испытаниям в собранном виде, с установленными на них всеми деталями и узлами, которые могут повлиять на результат испытаний.
Перед испытанием производится внешний осмотр, проверка целостности корпусов и изоляции. сопротивления изоляции производят мегомметрами на напряжение 1000В и 2500В.
Измерение сопротивления контактов и контактных соединений внутри аппаратов производится мостами постоянного тока (например Р 333), которые позволяют произвести замеры с точностью до 0,001 Ом, или методом амперметра и милливольтметра. При проведении замеров методом амперметра-вольтметра рабочий ток не должен превышать номинальный ток данного аппарата.
Испытание повышенным напряжением промышленной частоты производят с помощью различных установок, которые состоят из следующих элементов: испытательного трансформатора, регулирующего устройства , контрольно-измерительной и защитной аппаратуры. К таким аппаратам можно отнести установку АИИ – 70, АИД – 70, а также различные высоковольтные испытательные трансформаторы, которые обладают достаточным уровнем защиты и надлежащим уровнем подготовлены для проведения испытаний. Для контроля качества болтовых соединений используют слесарные инструменты в виде гаечных ключей и т.п.
Этапы испытания автоматических выключателей
Ниже рассматриваются конкретные этапы проверки автомата защиты, имеющие первостепенное значение для определения его работоспособности и соответствия нормативным параметрам.
Измерение характеристик отключения
Цель данного этапа – установление фактических рабочих параметров устройства и их соответствие время-токовым характеристикам (ВТХ), указанным в техдокументации завода-изготовителя. Проверке подлежат следующие показатели отключающей способности:
- значение номинального рабочего тока и тока отключения (отсечки);
- время отключения;
- ток и время мгновенного срабатывания электромагнитного расцепителя;
- влияние внешней температуры.
Последний показатель, характеризующий стабильность защиты при температурных колебаниях, обычно не проверяется при испытании автоматических выключателей до 1000 В (исключение – особые производственные условия).
Контроль коммутационной способности
Для проверки коммутационной способности автоматических выключателей тестируется их отключающая характеристика при штатной и предельной нагрузке. С этой целью проводится многократный цикл «включение/отключение» и последующая диагностика сопротивления контактов. Коммутационные испытания выполняются для двух типов выключателей: основного применения и применяемых в цепях с активной нагрузкой. Допустимые отклонения по току, напряжению и частоте составляют ± 5%. Тестирование проводят в испытательных цепях при помощи резисторов и индукционных катушек, подключенных последовательно к выходным выводам.
При протекании переменного тока его форма должна быть близка к синусоидальной. Если ток постоянный, в его форме не должно наблюдаться видимых пульсаций. Коэффициент мощности и постоянная времени приводятся в соответствующих таблицах ГОСТ Р 50031-2012.
Устойчивость к токам короткого замыкания
Так как сила тока короткого замыкания, проходящего через автоматический выключатель, во много раз больше номинального рабочего тока, необходимо убедиться в том, что устройство сохранит свою функциональность после прохождения через его полюсы токов кз. Испытание считается пройденным, если:
- отсутствует критический износ испытуемого автомата;
- взаимное положение подвижных контактов и индикатора не изменилось;
- нет повреждений неотъемлемой оболочки;
- не произошло ослабление электрических или механических соединений;
- не случилась утечка изолирующего компаунда (при его наличии).
Выполнение указанных условий означает, что механизм коммутации остался работоспособным, а величина переходного сопротивления контактов не вышла за пределы установленной нормы.
Проверка автомата защиты на подлинность
Любой известный бренд пользуется повышенным спросом, из-за чего на рынке попадаются электротовары-подделки, среди которых немало автоматических выключателей. Эти двойники, вероятней всего, не прошли положенный цикл испытаний и, следовательно, несут потенциальную угрозу для потребителя. В частности, подделку автомата АВВ можно определить по следующим признакам:
- Качество пластика. У подделки пластик обычно гладкий, глянцевый и пружинистый на ощупь (экономия на материале). У оригинала пластик шершавый, матовый, прочный.
- Штрих-код. На настоящий автомат он наносится методом лазерной печати, на подделку – обычной краской, которая слезает при царапании ногтем или монеткой.
- Маркировка. При внимательном рассмотрении можно заметить, что логотип и текст на фальшивке отличается от оригинала. Кроме того, на корпусе подлинного изделия чётко просматривается схема подключения, маркировка Ростеста или знак Таможенного союза.
Существуют и другие идентификаторы, такие как RFID-метка и состояние упаковки. Однако они мало что значат: метка вполне может присутствовать и на подделке, а упаковка оригинала может быть повреждена в процессе транспортировки. Но если русский текст на коробочке содержит орфографические ошибки – это верный признак «левой» продукции.
Проверка с помощью нагрузки
Для этого необходимо подключить нагрузку, например, электрический прибор, к автомату и проверить его реакцию на установление и сброс тока.
Первым шагом при проверке с помощью нагрузки является убедиться, что все электрические приборы, подключенные к автомату, отключены, чтобы избежать возможности повреждения приборов при установке или сбросе тока.
После этого можно подключить нагрузку к автомату и включить электрическую цепь. Затем необходимо проверить работу автомата, включая его способность удерживать установленный ток и сбрасывать его при обнаружении неисправности или перегрузки.
Важно следить за реакцией автомата при сбросе тока. Он должен немедленно отключить питание нагрузки и отправить сигнал об ошибке или предупреждение
Проверка с помощью нагрузки является эффективным способом определения неисправностей в дифференциальном автомате и позволяет обеспечить безопасность при работе с электрическими приборами.
5 способов проверки работоспособности дифавтомата – Электро Помощь
Вне зависимости от того, в какой форме в электросети реализована защита от сверхтоков, проверка защитных модулей должна выполняться согласно методикам, разработанным для конкретного типа функционального оборудования. В связи с чем, проверка дифференциального автомата выполняется с учётом двух алгоритмов – для УЗО и для автоматических выключателей.
Отличие от стандартной методики проверки АВ в данном случае заключается в том, что при проведении тестов следует учитывать взаимное влияние двух приборов, если их механическое или электрическое разделение невозможно.
В данном обзоре рассмотрено, какие основные показатели должны быть измерены в ходе лабораторных испытаний дифавтоматов и что надо учитывать, чтобы в ходе тестов не повредить УЗО.
Дифференциальные автоматические выключатели, кроме защиты сети от перегрузки и токов короткого замыкания, предназначены для предотвращения токов утечки в электрических сетях. Такие ситуации возникают в случаях, когда электрический ток проходит не по цепи фаза-ноль, а возникает в результате замыкания фазы на «землю». Основные причины возникновения токов утечки:
- повреждение изоляции электрической проводки;
- повреждение изоляции токоведущих частей электроприборов;
- повышенная влажность, вследствие которой уменьшается сопротивление изоляции.
В результате, возникает опасность пожара или поражения электрическим током.
Устройство дифференциального автомата
Конструктивно прибор объединяет устройство защитного отключения и автоматический выключатель, который, в свою очередь, состоит из теплового и электромагнитного расцепителей.
Таким образом, дифавтомат является комплексным защитным устройством, обеспечивающим все необходимые типы защиты электрической линии.
Как и УЗО, дифавтоматы делятся по типу дифференциального расцепителя, на электромеханические и электронные.
Электронный или электромеханический?
Для потребителя, главное отличие между этими двумя типами автоматов в том, что при обрыве нулевого провода, электромеханический продолжит защищать линию от утечки фаза-земля. Электронный дифавтомат не сработает, так как для его работы необходимо питание усилителя дифференциального расцепителя. Определить тип защитного устройства можно по маркировке на лицевой стороне корпуса.
Если маркировка не читается, проверить тип дифавтомата можно с помощью обычной батарейки на 1.5 или 9 В. Для этого подаем напряжение на ввод и вывод отключенного от сети дифференциального автомата. Электромеханический в этой ситуации сработает, а электронный – нет.
Периодическая проверка работоспособности
Правила предписывают проверять работоспособность устройств защитного отключения один раз в квартал. В технической документации на УЗО и дифавтоматы, как правило, указывается периодичность проверки не реже чем один раз в месяц
Учитывая важность этих устройств для безопасности, следует руководствоваться более строгими требованиями
При проверке, сначала проверяется механическая часть дифференциального выключателя. Рычажок должен без усилия переходить из положения «вкл» в положение «выкл», четко фиксируясь в каждом из них. Он не должен задерживаться в промежуточном положении.

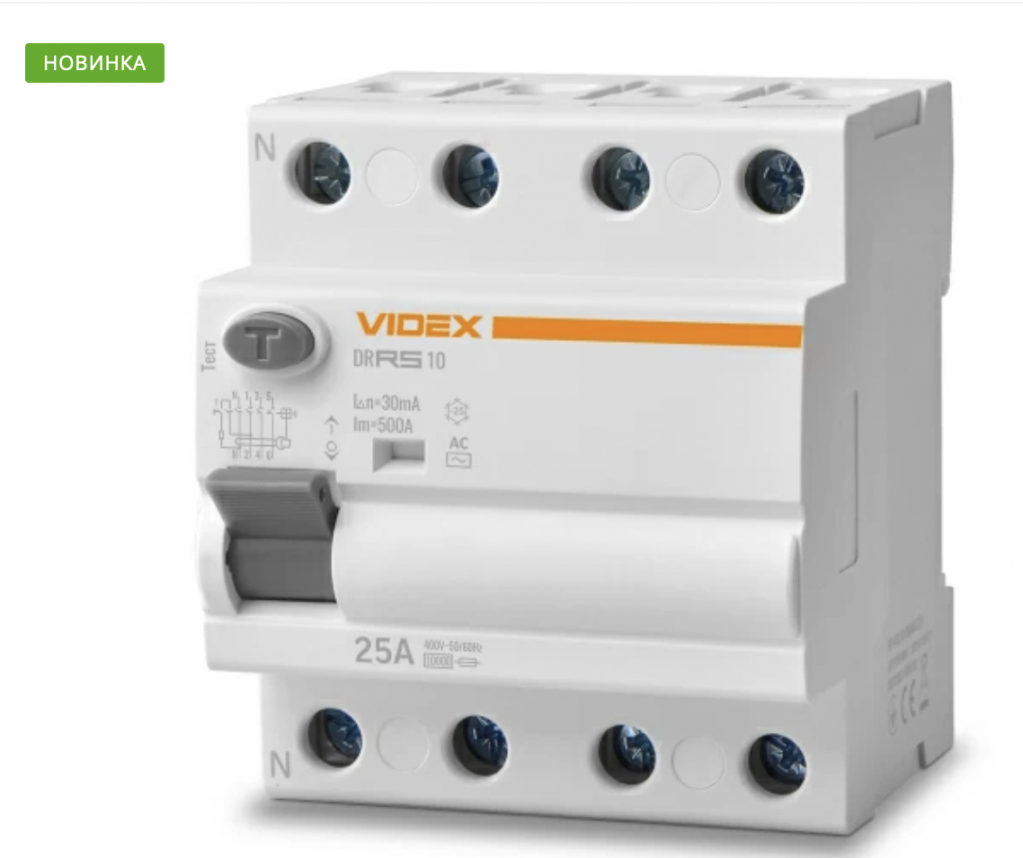

Дифференциальный расцепитель проверяется кнопкой «Тест», при нажатии на которую дифавтомат должен сработать.
Периодическое тестирование продлевает срок службы прибора защиты, так как пластмассовые детали, находящиеся долгое время в одном положении, могут деформироваться, что отрицательно скажется на работоспособности.
Для обеспечения корректной работы, обращайте внимание на правильный подбор дифавтомата по порогу срабатывания. Противопожарную функцию выполняет устройство на вводе
Здесь устанавливается устройство, срабатывающее при токе утечки 300 мА.
Для защиты от поражения электрическим током, в общем случае, применяют дифференциальные автоматы номиналом 30 мА. Для влажных помещений (ванная комната, баня) рекомендуется использовать устройства, срабатывающие при токе утечки 10 мА.
