Шаги по установке проходного выключателя Legrand одноклавишного и двухклавишного
Выключатели являются неотъемлемой частью электроустановок в доме или офисе. Они позволяют управлять освещением или другими электроприборами. Если вам нужно установить проходные выключатели Legrand, вам потребуется некоторое основное знание электрики и набор инструментов.
Проходные выключатели Legrand предназначены для подключения одной лампы или электроприбора с несколькими выключателями. Они позволяют включать и выключать освещение или прибор из разных мест в комнате. Чтобы установить одноклавишный или двухклавишный перекидной выключатель Legrand, следуйте следующим шагам:
- 1. Определите место установки. Решите, где вам удобнее управлять освещением или прибором и установите выключатель в этом месте.
- 2. Выключите электричество. Перед началом установки отключите электрический щиток, чтобы избежать поражения электрическим током. Проверьте, что электрическое напряжение отсутствует с помощью прибора для проверки электрической цепи.
- 3. Создайте отверстия. Используя инструменты, создайте отверстия для установки выключателей в стене. Отверстия должны быть достаточного размера для крепления выключателя и прокладки проводов.
- 4. Подготовьте провода. Откройте электрическую розетку, чтобы получить доступ к проводам. Подготовьте провода для подключения к выключателю. Убедитесь, что провода безопасно отделены и не повреждены.
- 5. Подключите провода. Вставьте провода в клеммы выключателя согласно цветовой кодировке. Убедитесь, что соединение крепкое и без повреждений.
- 6. Установите выключатель. Установите выключатель в отверстие и зафиксируйте его с помощью крепежных элементов. Убедитесь, что выключатель надежно закреплен и не подвижен.
- 7. Проверьте работу. Включите электрическое питание и проверьте работу выключателя. Убедитесь, что он включает и выключает освещение или приборы без проблем.
Важно помнить, что установка электрического оборудования требует осторожности и знания. Если у вас нет необходимых навыков или уверенности, лучше обратиться к профессионалам. Неверная установка выключателей может привести к короткому замыканию или другим негативным последствиям
Если вы не уверены, как установить проходные выключатели Legrand самостоятельно, обратитесь к электрику для получения помощи
Неверная установка выключателей может привести к короткому замыканию или другим негативным последствиям. Если вы не уверены, как установить проходные выключатели Legrand самостоятельно, обратитесь к электрику для получения помощи.
Выключатель с двумя клавишами Legrand: как подключить
В многокомнатных квартирах и коттеджах с большим количеством осветительных приборов практически не устанавливаются одноклавишные выключатели. Их место прочно заняли приспособления на две кнопки, которые обеспечивают управление освещением даже в нескольких помещениях одновременно. Став обладателем подобной арматуры, пользователь зачастую задается вопросом о том, как подключить выключатель с двумя клавишами Legrand.
Схема монтирования и установки
Наиболее эффективная технология подсоединения кабелей к регулировщику света осуществляется самозажимными клеммами. ухклавишные устройства состоят из пары одинаковых конструкций в одном корпусе. Особенностью работы является то, что фазовые ритмы их объединены. Схема подключения двухклавишных выключателей Legrand предполагает, что когда один подает питание на свою группу потребителей электроэнергии, вторую клавишу можно нажать, с тем чтобы автономно отключить подачу фазы от другой группы пользователей (осветительные изделия, розетки).
Для монтажа понадобятся:
- бокорезы;
- отвертки (индикатор, плоская и крестовая);
- уровень.
Изначально отключается электричество на рабочем участке сети. Затем следует проверить индикатором отсутствие напряжения на выведенных концах проводов, подключаемых к Legrand. Задействуя плоскогубцы, зачищаются на необходимую длину концы кабеля (значение указано на трафарете Легранд). Используя зажимную конструкцию, фиксируются фазный и нулевые провода во включателе.
Он вставляется в коробку и при помощи отвертки закрепляется разжимными упорами. В ходе подключения уровнем проверяется горизонтирование. Затем устанавливаются защитные пластины и декоративный корпус (при наличии). Потребитель выбирает при монтаже положение «выключено» — верхнее/нижнее.
Для протяженных помещений
Когда нужно подключить пару подобных изделий для управления светом, например, в длинном коридор, галерее и пр., стоит учитывать некоторые особенности. Так, фаза подается на один проходной модуль. Применяя предварительно проложенную проводку и схему ее коммутации, задействуется режим, при котором освещение в жилых пространствах:
- может включаться первым 2-х клавишным прибором путем нажатия одной из них;
- выключаться устройством в противоположной части также нажатием одной половинки.
Алгоритм работает обратимо. Приведенные операции в том же порядке можно осуществлять, двигаясь в обратном направлении.
www.stroyservice.ru
Самостоятельная установка проходных выключателей
Как установить проходные выключатели? Это вопрос, который часто задают мастера электрики и простые пользователи при проведении ремонта или строительства. Ведь проходные выключатели являются одним из основных элементов электрической сети и необходимы для управления освещением в разных частях помещения.
Для самостоятельной установки проходных выключателей необходимо иметь некоторые навыки работы с электрооборудованием, а также необходимые инструменты. Прежде всего, вы должны убедиться в наличии питания и правильности подключения проводки. Затем нужно выбрать подходящий геометрически и по эстетическим критериям проходной выключатель – одноклавишный или двухклавишный в зависимости от требований интерьера.
Далее нужно приложить к проходному выключателю схему подключения, в которой указано, как соединять провода и какие цвета проводов использовать для соответствующих контактов. Рекомендуется выделить провода, используя маркировку или изолирующую ленту, чтобы в будущем было легче ориентироваться в электрической сети.
После этого нужно аккуратно подключить провода к проходному выключателю, прикрепить его к стене или другой поверхности с помощью крепежных элементов. После завершения монтажа проходных выключателей рекомендуется проверить правильность установки и работоспособность электрической сети, а затем можно радоваться новым возможностям управления освещением в помещении.
Установка двойного выключателя света Legrand

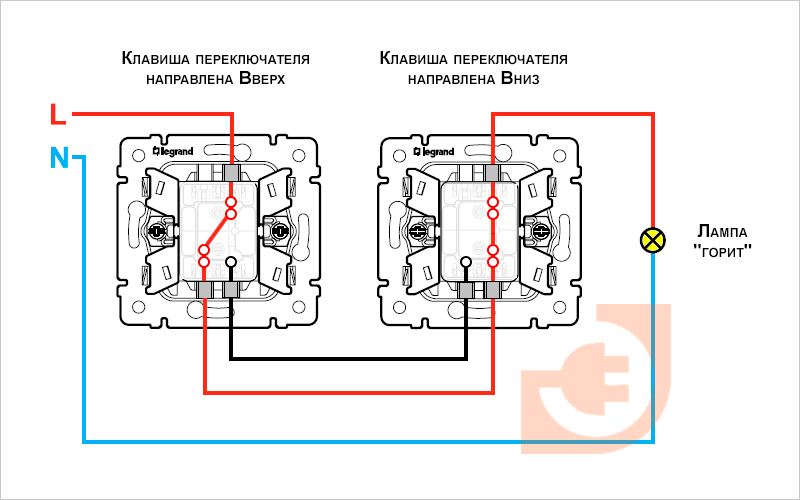

Установка двухклавишного выключателя Легранд заменяет собой монтаж двух одноклавишных устройств. Схему его подключения, на которой виден весь принцип работы, можно посмотреть ниже:
Как установить двухклавишный выключатель Legrand, чтобы он исправно функционировал, а электросеть не повредилась? Для начала нужно убедиться, что у вас есть все необходимые инструменты. Для монтажа понадобятся:
Мы приводим пошаговый алгоритм для тех, кто не знает, как установить выключатель Легранд двухклавишный:
- Отключить электроснабжение во всей квартире.
- Подключить электричество и протестировать.
2. Подготовить провода, расположенные в установочной коробке. Используя пассатижи, укоротить их так, чтобы осталось около 10 см.
3. Поместить проводки в клеммы, предварительно сняв с них изоляцию на 1-1,5 см. Фаза вставляется в зажим, промаркированный буквой L, а два других провода — в клеммы со стрелками.
Внимание: если ваша модель совмещает два одноклавишных устройства, которые независимы друг от друга, подвести напряжение придется к обоим. Для этого нужна перемычка — сделать ее можно из обычного провода
4. Поместить механизм в установочную коробку, закрепить его по уровню.
5. Закрепить декоративную панель.
Установка двухклавишного выключателя Legrand Valena доступна всем пользователям. Не обязательно быть мастером: достаточно уметь пользоваться инструментом и знать, как снимать изоляцию.
Как установить выключатель света двухклавишный Legrand показано в следующем видеоролике:
Принцип действия
Перекрестное устройство может работать только при переключении полярности питания, например, когда нужно производить реверс электродвигателя. Здесь принцип действия предельно прост: если подать напряжение на вход, при переключении клавиши на выходе будут меняться местами «плюс» и «минус».
Фактически устройство является переключателем линий — поочередно отключается одна и включается другая. Его всегда устанавливают между ПВ. Устройство содержит по паре входных и выходных контактов. В одном положении клавиши первые провода входа и выхода замкнуты между собой. Соответственно, также замкнуты вторые. При переключении клавиши первый провод входа замыкается на второй выхода, а второй входной — с первым выходным
Важно только правильно подключить контакты, иначе система будет работать неправильно
Двойной выключатель

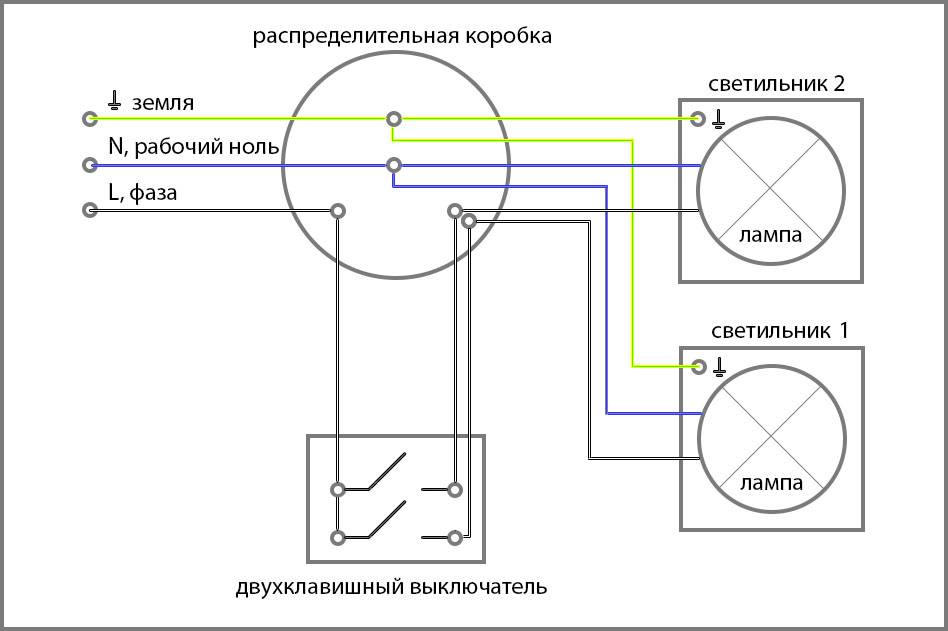

Двойной перекрестный выключатель, а также проходной содержат две независимые группы контактов. Они предназначены для управления освещением по двум отдельным линиям, не связанным между собой.
Фактически двухклавишный перекрестный выключатель представляет собой пару устройств, совмещенных в общем корпусе. Подключение каждой линии производится аналогично ранее изложенной инструкции. Целесообразно сначала сделать разводку к одному светильнику, а затем — к другому. При этом цепи подключений не должны быть связаны между собой. Система управления двумя источниками света становится сложной, когда применяется двойной перекрестный выключатель. Схема подключения не особенно сложная, но контактов много, и они могут создать путаницу. Если одни электрики смонтируют ее, то при последующем ремонте другие вряд ли разберутся с этой схемой.
Количество соединений в распределительной коробке значительно увеличивается, и возникает проблема — все спрятать внутри нее. Кроме того, маркировка кабеля также усложняется. В продаже можно найти двухклавишные выключатели Legrand. Модель довольно редкая и не всегда доступная. Электрики обычно стараются разделить подобную схему на две простые.

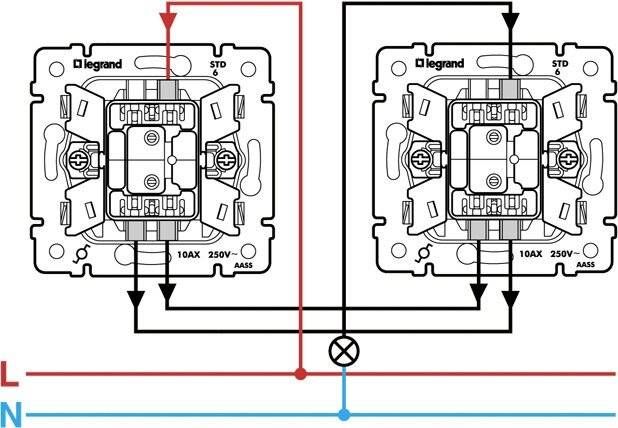

Подключение Legrand: схема проходного выключателя одноклавишного и двухклавишного
Как подключаются проходные выключатели? Они используются для управления освещением в двух и более точках. Одноклавишный проходной выключатель имеет один выключающий элемент, а двухклавишный — два.
Для подключения одноклавишного проходного выключателя Legrand необходимо иметь две группы проводов: первую группу (например, от провода-L к светильнику) и вторую группу (например, от провода-L к другому проходному выключателю). Провод от -L подключается к одному из патрубков выключателя, а проводы от светильника и других выключателей подключаются к другим патрубкам.
Для подключения двухклавишного проходного выключателя Legrand нужно иметь три группы проводов: первую группу (например, от провода-L к светильнику), вторую группу (например, от провода-L к первому проходному выключателю) и третью группу (например, от первого проходного выключателя ко второму проходному выключателю). Провод от -L подключается к одному из патрубков выключателя, провод от светильника и провод от первого выключателя подключаются к другим патрубкам, а провод от второго выключателя подключается вторым патрубком.
Таким образом, проходные выключатели Legrand необходимы для организации управления освещением из разных точек комнаты или помещения. Правильная схема подключения одноклавишного и двухклавишного проходного выключателя гарантирует корректную работу и удобство использования системы освещения.
