Порядок разборки выключателей света: одно-, двух- и трехклавишные выключатели

Производители

В основном потребитель делает выбор в пользу эстетичной модели, все зависит от оформления интерьера в квартире. В том случае если дизайн «под старину», то выбор следует остановить на моделях фирмы Fede.

Тройной выключатель с розеткой Gira представлен изысканным дизайном и имеет большой спрос. Модели Legrand отлично подходят к любому интерьеру, так как имеют горизонтальное и вертикальное исполнение.

Компания ABB поставляет на рынок большой модельный ряд блоков выключателей с розеткой со светодиодной подсветкой. Они придают функциональность эстетике.

Российский производитель «Кунцево-Электро» выпускает комбинированные модели. Можно встретить одинарный блок, выполненный из пластика с вертикальной установкой. Модели с тройными выключателями и розеткой бывают: без контакта для заземления, с красной подсветкой или с евророзеткой, имеющей защитные шторки.

Важно! Все выключатели имеют напряжение 220 В, а номинальная нагрузка составляет от 10 до 16 А. Выключатель какого производителя выбрать, решает сам покупатель

Выключатель какого производителя выбрать, решает сам покупатель.

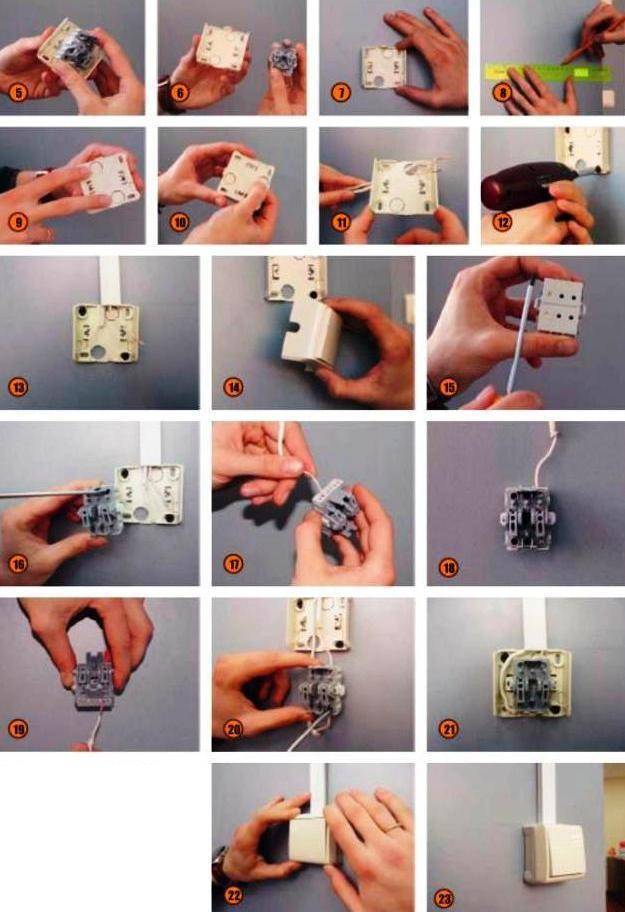

Так проводят установку трехклавишного выключателя с розеткой самостоятельно. Если нет опыта работы в этом деле, лучше обратиться к специалисту. Он не только все сделает быстро, но и поможет выбрать лучшие устройства, посоветует, где их монтировать, и проверит всю электрику в квартире.

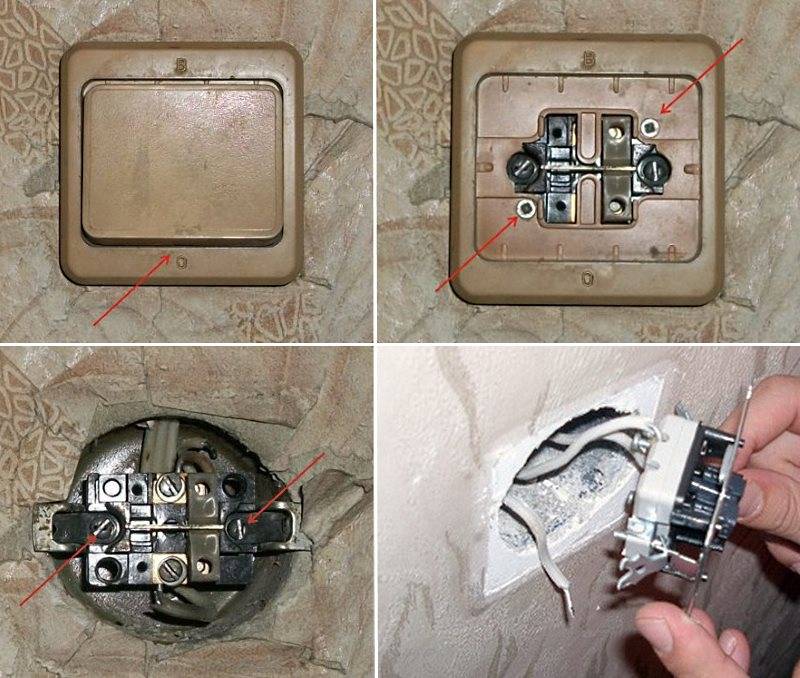

Пошаговая инструкция разбора

А теперь подробно о том, как снять переключатель:

1. Первым делом необходимо снять клавишу. По идее, она должна сняться, если снизу большим пальцем прижать клавишу, а сверху остальными пальцами потянуть её на себя. В некоторых моделях, клавиши сидят достаточно плотно, тогда придётся слегка поддеть её сбоку плоской отвёрткой. Делайте это аккуратно, чтобы не поцарапать защитную рамку и саму клавишу. Если у вас выключатель с двумя или тремя клавишами, снимите и уберите их по очереди.
2. Теперь снимите защитную рамку. В некоторых моделях она крепится при помощи двух винтиков, открутите их крестообразной отвёрткой. Иногда крепление рамки осуществляется за счёт пластиковых защёлок, в этом случае ещё проще, достаточно отжать их.
3. Сняв все защитные пластиковые элементы, мы подобрались к рабочему механизму выключателя. По бокам имеется два распорных винтика, открутите их и достаньте рабочую часть из подрозетника. Есть ещё вариант, когда для фиксации рабочего механизма в подрозетнике применяются не распорные винты, а распирающие лапки. Их надо немного ослабить, уменьшив угол распора.
4. Осмотрите внимательно разобранный выключатель, особенно места подсоединения проводов, на предмет обнаружения слабого контакта, подгорания, оплавления. Отсоедините жилы проводов от контактных отверстий. Чтобы потом ничего не перепутать сразу при помощи изоляционной ленты наметьте провод, который был фазный и подсоединялся к входящему контакту выключателя. Если вы обнаружили, что жилы проводов окислены, зачистите их с помощью наждачной бумаги и подсоедините снова. В случае, когда обнаружено, что в результате плохого контакта отгорела жила провода, необходимо её перезаделать, при помощи ножа снять изоляцию на 1 см и закрепить в контактном отверстии.

На этом видео показано как разбирается одноклавишный:

и двухклавишный выключатель:

Разбирая выключатель, запоминайте последовательность действий. Если с самим коммутационным аппаратом всё в порядке (не оплавился и готов к дальнейшей эксплуатации), собирать его нужно будет в обратном порядке. В случае, когда обнаружены повреждения самого выключателя (например, оплавлена контактная часть), и не пытайтесь что-нибудь восстанавливать, сразу же отправляйтесь в магазин за новым аппаратом.

При облицовочных ремонтных работах в квартире возникает необходимость в демонтаже выключателя со стены. Это связано с тем, что покрасить стены и поклеить обои в квартире, не снимая выключатели можно, но аккуратно не получиться. Также при необходимости замены выключателя на другую модель, может оказаться, что рамка нового, несколько меньше и тогда вокруг него будет образован кант из голой стены.

Как снять выключатель или розетку перед поклейкой стен обоями

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:

1. Снимают старые обои,
2. Подготавливают стену (при необходимости),
3. Готовят клей и нарезают новые обои,
4. Выключают свет на счётчике,
5. Снимают розетки,
6. Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов. Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик

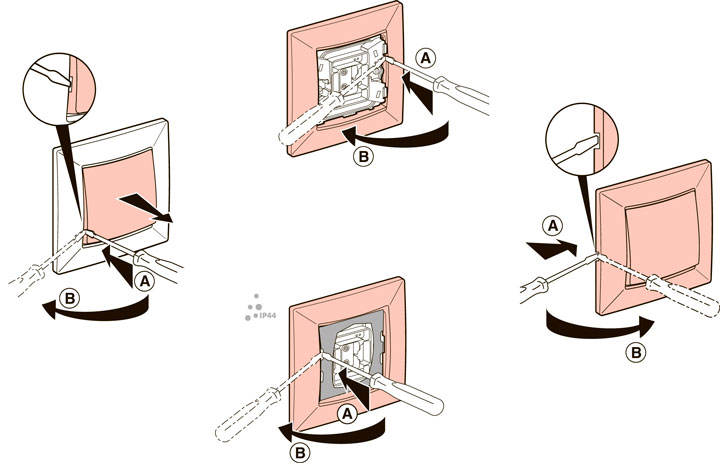

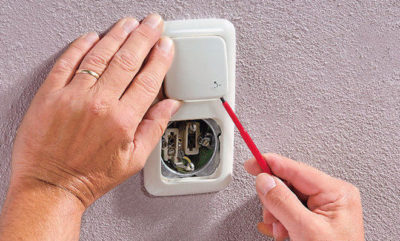

Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

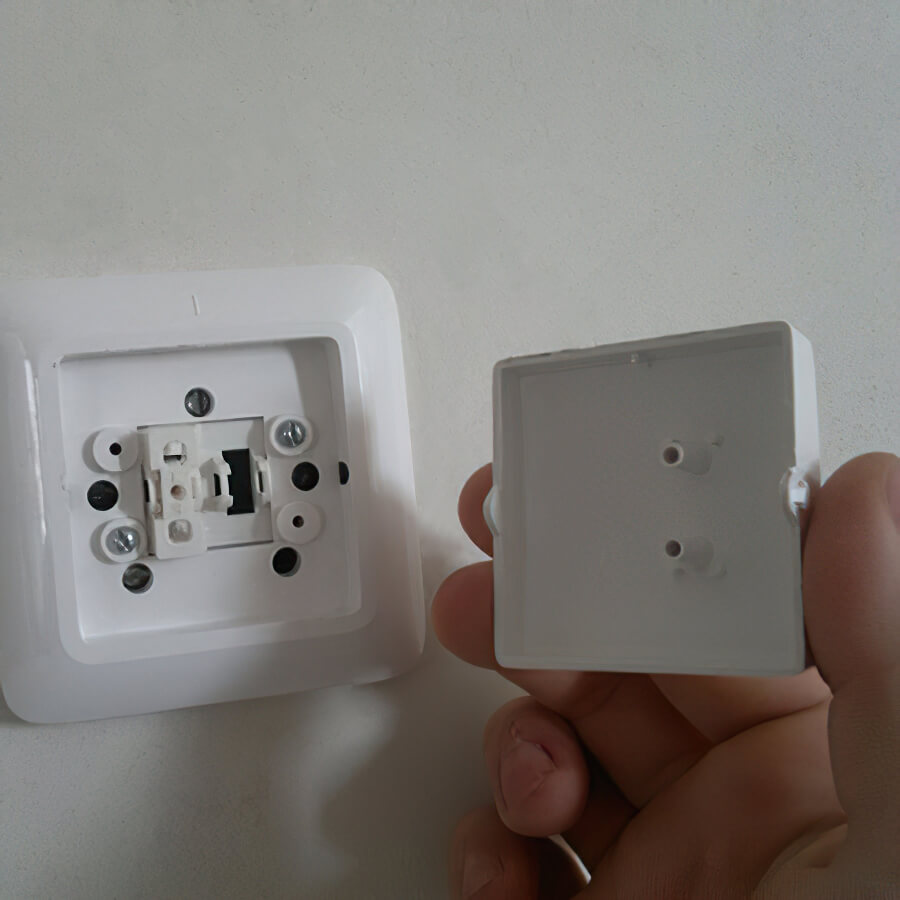

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

Снятие напряжения с рабочего места

Любые работы в квартире, связанные с электричеством, необходимо начинать с обесточивания рабочего участка. Если у вас есть отдельный автомат на каждое помещение, то отключите именно тот, от которого запитана данная комната, где будете снимать выключатель. В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру. А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.

При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке. При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети. Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.

Как самостоятельно отремонтировать выключатель света?

Вы здесь: Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.

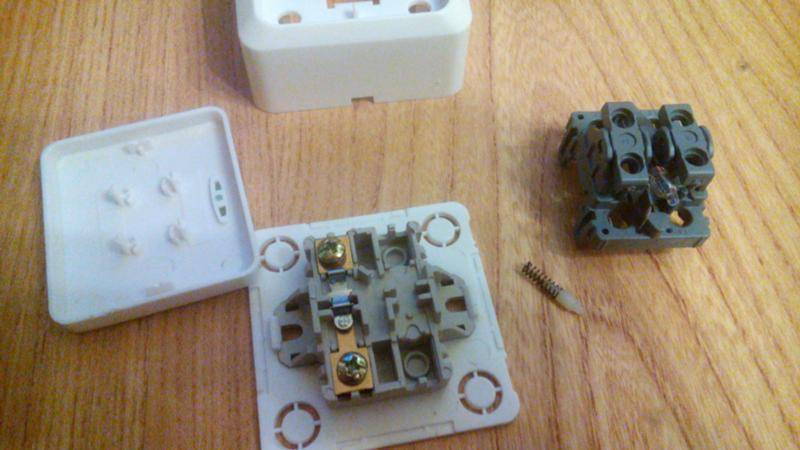

6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.

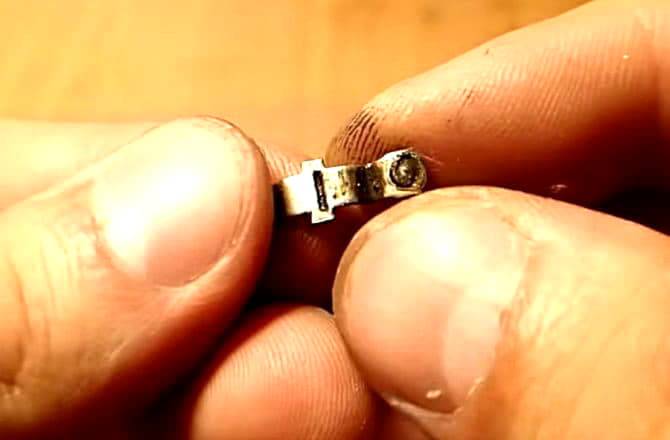

7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Практические советы

1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами.

   Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.

4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками.

Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

инструкция по сборке корпуса

Схема подключения проходного одноклавишного выключателя

Схема подключения двойной розетки

Инструкция по замене выключателя света

Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.

Как снять старый выключатель?

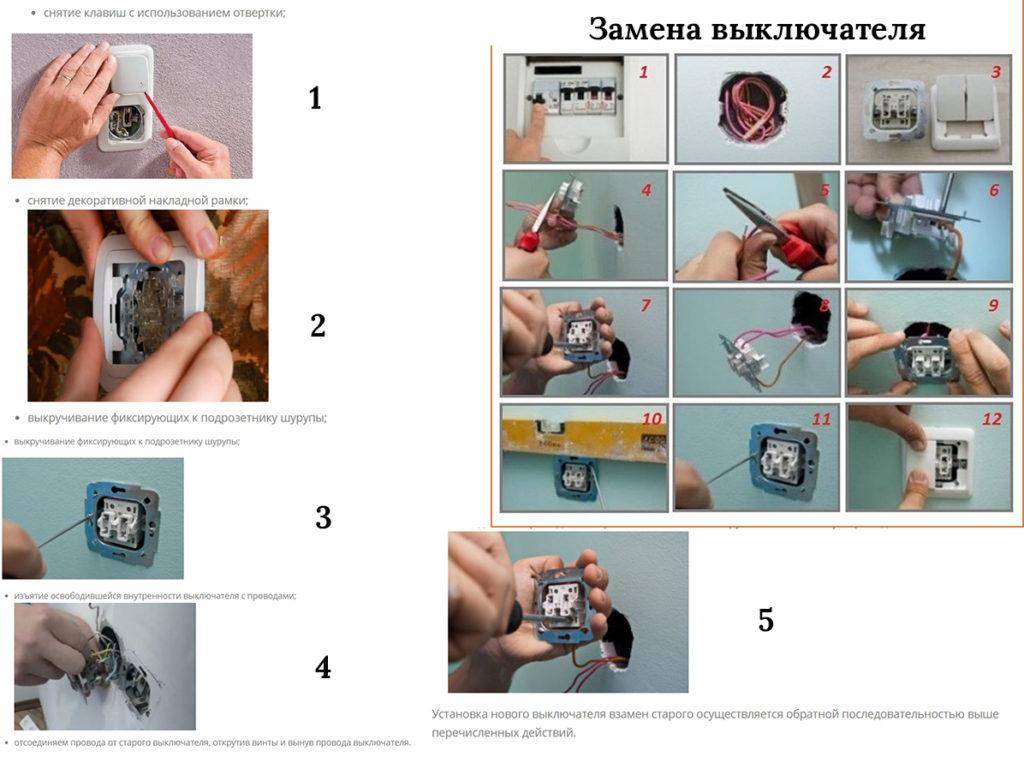

Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:

1. Снять клавишу и верхнюю крышку.
2. Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
3. Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
4. Отключить напряжение в сети.
5. Промаркировать фазу изоляционной лентой либо другим способом.
6. Ослабить винты, удерживающие распорные лапки.
7. Извлечь прибор из подрозетника.

Схема демонтажа старого выключателя

В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.

Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.

Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».

Проводим подготовку к подключению

Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:

1. Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
2. Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
3. Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

Схема и подключение с одной кнопкой

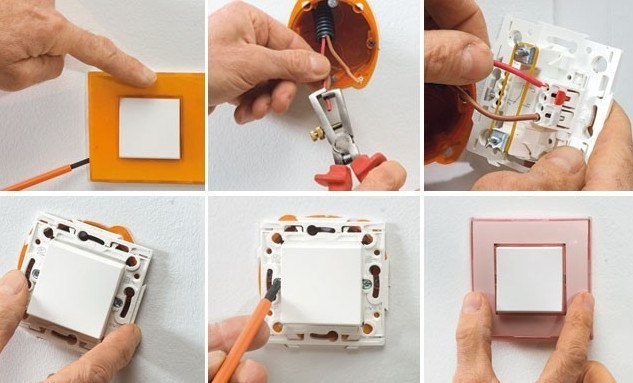

После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:

1. Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
2. Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
3. Установить выключатель в подрозетник строго горизонтально без перекосов.
4. Зафиксировать устройство раздвижными лапками, затянув винты.
5. Проверить правильность работы осветительных приборов, включив автомат на электрощите.
6. Если выключатель работает правильно, установить крышку и клавиши.

Схема и подключение с двумя кнопками

Алгоритм установки выключателя с двумя клавишами:

1. Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
2. Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
3. Разместить выключатель в подрозетнике.
4. Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
5. Убедиться что устройство работает корректно, подав питание.
6. Установить крышку и обе клавиши.

Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:

Нестандартная ситуация

Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.

Для этого потребуются дополнительный инструмент и расходные материалы, а именно:

• молоток;
• зубило;
• шпатель;
• двухжильный провод длиной 10–15 см;
• немного шпатлевки или гипса;
• изоляционная лента.

Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.

Наращивание кабеля выполняется в следующей последовательности:

1. Определить, в каком направлении проложен кабель в стене.
2. Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
3. Отрезать кусачками участок поврежденного кабеля.
4. Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
5. Туго скрутить защищенные провода между собой.
6. Плотно обмотать оголенные участки изоляционной лентой.
7. Утопить соединенный кабель в канал.
8. Замазать поврежденный участок гипсом или шпатлевкой.

После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.

С чего начать работу

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, отключение света, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.

Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.

Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.

Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.

Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.

Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.

Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново монтировать новый подрозетник.

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Это интересно: Как проинформировать электромонтажника, что до него прошлую бригаду обманули?

Инструменты для демонтажа

Если проблема все же в выключателе света, необходимо подготовить инструментарий для работы.

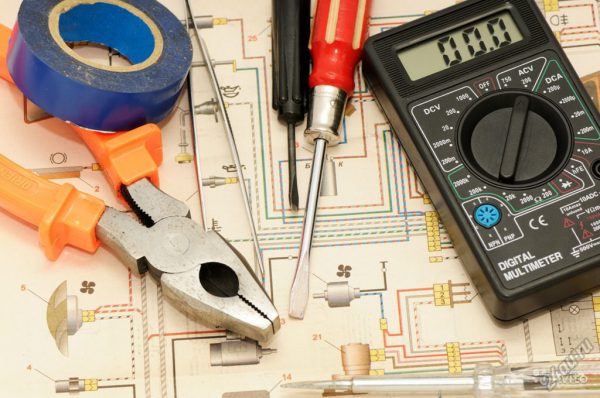

Понадобятся такие инструменты и материалы:

• отвертки (крестовая и плоская);
• плоскогубцы с заизолированными ручками;
• нож с пластмассовой ручкой;
• индикатор напряжения;
• изоляционная лента.

Внутри электротехнических конструкций бывает много пыли. Чтобы не испачкать предметы интерьера, рекомендуется отодвинуть их подальше от выключателя или накрыть полиэтиленовой пленкой.

Отключение электричества

До начала демонтажа выключателя нужно отключить электропитание в квартире или доме. Делается это в электрощите. Обычно щит расположен на лестничной клетке или внутри квартиры – у входной двери. Если нет уверенности в том, какой именно переключатель относится к тому или иному помещению, лучше выключить все имеющиеся. В противном случае велик риск поражения током.

Рычаг на автомате поворачивают в нижнее положение. Когда питание отключено, следует перепроверить наличие напряжение индикатором.

Демонтаж клавиши

Процесс снятия выключателя начинается с удаления клавиши. Без этого не удастся продолжить работу по демонтажу.

Демонтировать клавишу несложно, однако конкретные действия могут отличаться в зависимости от конструкции переключателя, поэтому следует внимательно изучить механизм конкретного устройства.

Наиболее простой метод удаления клавиши – потянуть ее к себе.
Обычно этого достаточно, чтобы снять кнопку.

В некоторых моделях простое притягивание клавиши не поможет. Демонтаж в таких переключателях осуществляется за счет поддевания отверткой специальных разъемов, имеющихся на боковых частях устройства.

Демонтаж рамки

В ходе разборки выключателя понадобится удалить рамку. Среди наиболее распространенных видов рамок такие:

1. Винтовые. Обычно держатся на винтах. Снимаются с помощью отвертки.
2. Зажимные. Такие модели имеют особые зажимы. Чтобы вытащить рамку, достаточно отогнуть зажимы. Рекомендуется снимать стороны рамки поочередно, а не все сразу, чтобы не повредить конструкцию.

Отключение проводки

На многих видах переключателей большая часть проводов держится за счет использования болтов. Чтобы отсоединить провода, нужно просто ослабить фиксацию проводов и потянуть выключатель в свою сторону.

На этом демонтаж переключателя завершен. Следует помнить последовательность произведенных операций: если внутренние механизмы в порядке (детали не расплавлены), устройство понадобится собрать в обратном порядке. Если найдены механические повреждения, нет смысла восстанавливать переключатель – проще отправиться в магазин и купить новый.

Выключатели, предназначенные для переключения режимов работы освещения в помещениях, отличаются высоким запасом прочности. Поэтому они могут прослужить очень и очень долго. Однако иногда возникают ситуации, когда требуется снять этот элемент со стены, например, для поклейки обоев или замены на новую и усовершенствованную модель. Весь процесс займет от силы 20 минут, причем даже у человека, который столкнулся впервые с такой необходимостью

Главное здесь – придерживаться правил безопасности, а также выполнять все действия очень аккуратно и осторожно. Ведь выключатель на 90% состоит из пластиковых элементов, повредить которые при неумелом обращении не составит труда

Секреты монтажа устройств с подсветкой и регулируемых выключателей

Чтобы замена выключателя обычного типа на вариант сложной конструкции была правильной, следует придерживаться не сложных рекомендаций. Весьма удобными устройствами для бытовых условий считаются выключатели со встроенной подсветкой. Но для того, чтобы их подключить понадобится особая схема.

Не мало преимуществ в доме имеет и выключатель с регулирующим рычагом. Существует несколько особенностей, почему последний вариант конструкции заслуживает столько внимания:

Выключатель с подстветкой

• выключатель идеально подходит к светильникам точечного типа;
• приспособление способно работать в качестве обычного выключателя;
• хорошо регулирует световой поток;
• создает зонирование в помещении.

Димеры, так называют регулирующие приспособления, могут подсоединяться аналогично традиционному прибору, для него действует подобная схема подключения.

Как починить выключатель: типы устройств

Если вы выяснили, что ваш выключатель не работает и решили его починить, то устройство нужно разобрать. Перед тем, как это сделать, в сети полностью отключается электричество. Для этого на щите отключите питание автоматом, а затем проверьте на выходе состояние напряжения.

Если вы не смогли обесточить необходимую вам линию, то лучше всего отключить от питания всю квартиру. Только после этого вы можете приниматься за ремонт выключателя. Но это еще не все. Прежде, чем снять выключатель, необходимо определить его тип.

Каким может быть переключатель:

• Одноклавишный;
• Двухклавишный;
• Проходной, или трехклавишный;
• Крутящийся;
• Диммер – выключатель;
• Включатель Сенсорный.

Сегодня на рынке существует большое разнообразие моделей выключателей, однако у большинства пользователей стоят обычные клавишные устройства.

Это интересно: Схема диодного мостика с двумя диодами и двумя конденсаторами: освещаем в общих чертах

Конструкция

Каких-то особенных отличий в конструкции этих выключателей нет. Принцип действия один и то же, что и для двух- или одноклавишных.

Рассмотрим основные элементы коммутационного аппарата.

Клавиши и рама, так называемые защитные элементы. Для их изготовления применяют специальный термостойкий пластик. Клавишами непосредственно происходит включение и отключение выключателя.

Рабочий механизм, или привод, который приводит в действие клавиши. Рама соединяется с рабочим механизмом специальными защёлками или винтами. Вся эта конструкция в собранном виде монтируется в монтажную коробку и фиксируется в ней специальными распорками.

Подключаемый трёхклавишный аппарат должен иметь четыре контакта – один, чтобы подсоединять провод питающей сети, ещё три будут обеспечивать соединение выключателя с элементами освещения. Материалом для контактов, как правило, служит медь, размер варьируется в зависимости от сечения провода и подключаемой нагрузки.

Использование такого вида выключателей более интенсивное по сравнению с другими, поэтому средний срок их службы от 8 до 10 лет. Основных причин, по которым устройство может выйти из строя, может быть две:

• Механическая — повредились крепёжные элементы, разрушился корпус.
• Электрическая — повреждение контактов.

Не пытайтесь при той или другой поломке заменить какие-то составляющие в трёхклавишном выключателе, аппарат следует поменять полностью. Лучше будет, если это сделает профессиональный электрик с соблюдением всех правил безопасности. Хотя если вы хорошо знакомы с электротехникой, имеете навыки работы с электроинструментом, понимаете, что такое «фаза» и «ноль», для вас не составит особого труда сделать это самостоятельно.

Инструкция по демонтажу выключателя со стены

Работа по демонтажу состоит из нескольких этапов. На каждом следует быть осторожным, чтобы не повредить пластиковую конструкцию. Сначала необходимо снять все клавиши с выключателя света, ведь снять целую конструкцию сразу невозможно.

Способы снятия клавиш

Можно снять клавиши рукой. Для этого нижняя часть плотно прижимается, а за выступ верхней части нужно потянуть

Но лучше все же воспользоваться отверткой или другим плоским предметом, так снижается риск поломки элемента, но возникает другой риск – при неосторожности можно поцарапать конструкцию

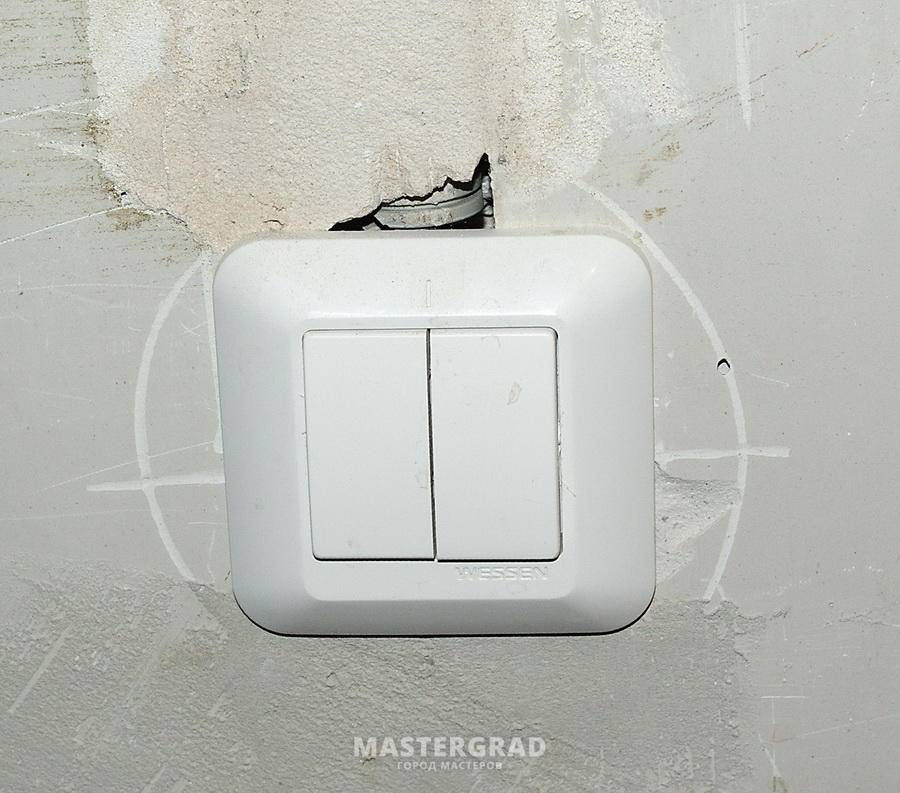

Если выключатель не одноклавишный, а есть две или три клавиши, то вышеописанным методом поочередно снимается каждая клавиша, начиная от крайней.

Снятие рамки

После того, как клавиши демонтированы, остается снять рамку. Крепление зависит от конструкции выключателя. В некоторых моделях снимается все сразу, в некоторых – отдельно рамки и отдельно сердцевина.

По типу крепления самым распространенным видом является винтовое соединение. В таком случае потребуется отвертка, работы по снятию отнимут всего несколько секунд.

Второй механизм крепления – зажимной. В такой конструкции нужно лишь поочередно отогнуть эти элементы.

Как вытащить механизм из подрозетника

После снятия рамки во внутреннем или внешнем выключателе остается открутить механизм от подрозетника, встроенного в основание стены. Обычно используется винтовой вариант крепления, поэтому понадобится плоская или крестовая отвертка.

Дополнительно в конструкции могут быть «распорки». Это специальные элементы, разъезжающиеся при вкручивании винтов. Они плотнее удерживают механизм внутри, но ослабляются при откручивании.

Иногда розетки устанавливаются в специальных монтажных коробках, особенно часто этот элемент есть в наружных конструкциях. На такой коробке есть винты, которые также следует ослабить.

Отсоединение проводов

После того как удалось открыть выключатель и вытащить его со стены, остается отсоединить провода. Они фиксируются двумя методами:

1. Винтовой. В таком механизме винты прижимают провода напряжения в клеммах, их нужно немного открутить (не полностью), после чего можно вытащить кабель.

Лучше запомнить, какой провод с какой стороны был зафиксирован. Это значительно упростит установку нового выключателя.

Поэтапная сборка выключателя

Чтобы собрать включатель, нужно все повторить в обратном направлении.

1. На внутренней стороне механизма расположена схема, на которой фаза обозначается буквой L.
2. Провода вставляются в места соединения, винты нужно закрутить. Если остается неиспользуемый провод, его необходимо заизолировать.
3. Конструкция вставляется в подрозетник, фиксируется винтами.
4. Вставляется рамка. О том, что она стала на свое место подскажет характерный щелчок.
5. До щелчка вставляется кнопка.

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

• Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
• Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
• Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
• Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
• Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
• Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

Иногда нагар не получается полностью вычистить с помощью шкурки. В этом случае остатки его нужно снять жалом шлицевой отвертки.

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

Приступаем к демонтажу розетки

После выполнения подготовительных работ можно приступать к снятию розетки со стены.

На первом этапе нужно внимательно осмотреть конструкцию розетки

Если головки шурупов находятся непосредственно на корпусе розетки, то их необходимо осторожно раскрутить плоской или крестовидной отверткой.
Иногда шурупы на корпусе отсутствуют. В этом случае они расположены под декоративной рамкой, которая прикрывает розетку

Для того чтобы снять рамку с розетки ее нужно аккуратно поддеть отверткой, после чего она легко отойдет от корпуса розетки.
Для демонтажа встроенной в стену розетки достаточно просто снять декоративную рамку.
Демонтировать розетку, расположенную на поверхности стены, можно после того, как будет раскручен ее корпус.
После снятия всех частей розетки (корпуса и рамки) следует тщательно заизолировать все провода.

Если розетка с заземлением , то, скорее всего, к ней подведено 3 провода.

Часто возникает необходимость демонтажа розеток с выключателем. Розетка с выключателем – более современное устройство, чем просто розетка. Такое соединение конструкций весьма практично, так как к одной ветви можно подключить как саму розетку, так и осветительные приборы. Если розетка с выключателем выйдет из строя, то демонтажу подлежит вся коробка. В конструкции такой розетки кроме шурупа, который закрепляет коробку возле разъемов розетки, предусмотрен крепежный элемент еще и под клавишей выключателя. Для демонтажа розеток такого типа при помощи плоской отвертки снимается кнопка выключателя. Далее выкручиваются все крепежные элементы, фиксирующие коробку на стене, после чего корпус розетки нужно потянуть на себя.

Монтаж розеток на стену осуществляется в обратном порядке.

Если розетка полностью утоплена в стену и ее демонтаж заключался только в снятии декоративной части, то ее вновь необходимо установить в посадочное место и зафиксировать шурупами при помощи подходящей отвертки.

В том случае, когда розетка находится на поверхности стены, нужно аккуратно вынуть из стенки все электрические провода и закрепить их на свои места в корпусе розетки, после чего он надежно фиксируется посредством крепежных элементов.

Для безопасного и качественного монтажа или демонтажа электрических розеток и выключателей совсем необязательно быть квалифицированным специалистом. Главное иметь общие понятия об устройстве и работе электроприборов и соблюдать все правила по технике безопасности.
