Проходной одноклавишный выключатель: принцип и схема работы, разновидности

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

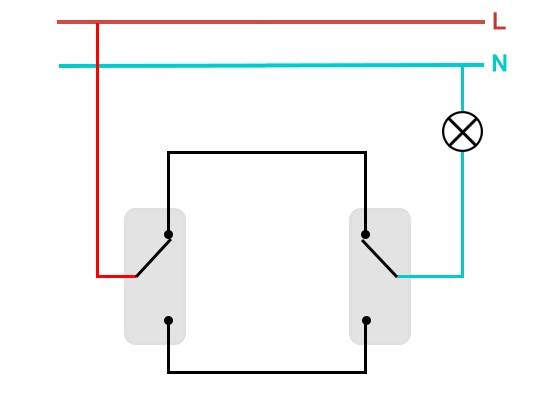

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

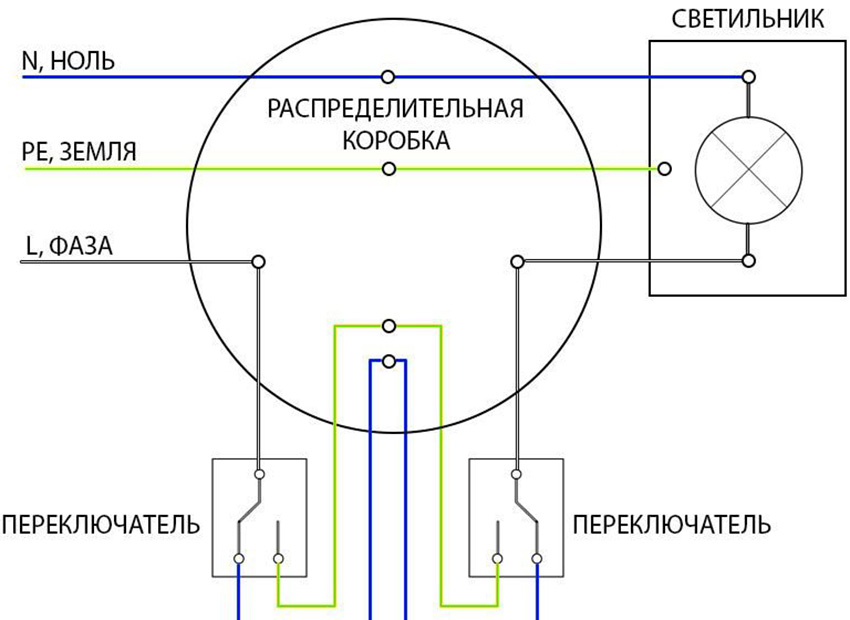

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

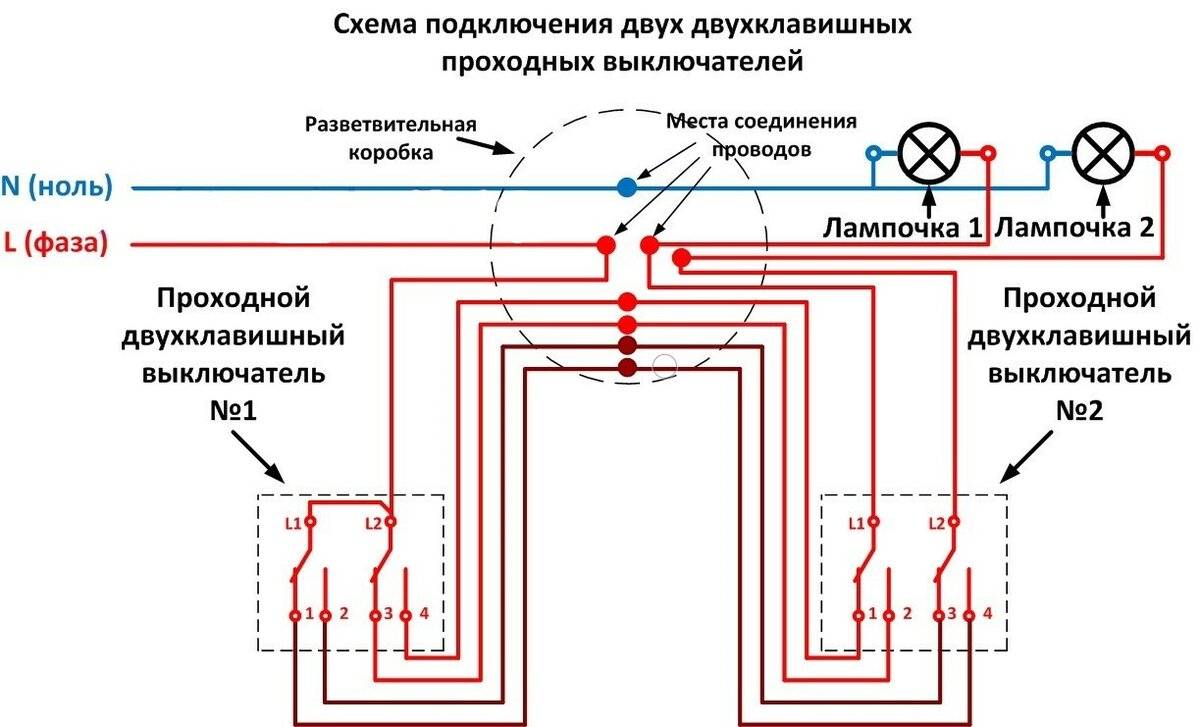

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

Соединение кабеля нужно производить в распределительных коробках;
Укладывают провод не ближе 15 см от поверхности потолка;
Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
Крепить провод нужно дюбель-хомутами подходящего размера.

Варианты расключения

Сложностей с подключением установленного тем или иным образом прибора, как правило, не возникает. Согласно общей схеме разводки к его нижней клемме подводится фазный провод от линейного автомата, защищающего от перегрузок данную ветвь электропроводки. Вопросы появляются лишь при выборе способа коммутации проводников, отводимых к люстре. При этом возможны следующие варианты расключения:

с использованием коробки распределительного типа;
подключение установленного прибора напрямую к люстре.

Любой из этих подходов имеет свои преимущества и недостатки и выбирается исходя из реальных условий монтажа одноклавишника.

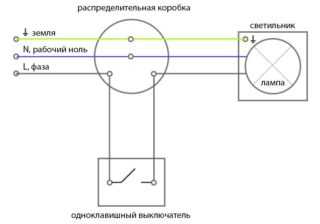

Через распределительную коробку

При наличии уже смонтированной в стене распределительной коробки порядок проведения коммутаций выглядит так:

Находится коробка, размещаемая непосредственно над комнатной розеткой у самого потолка. Ее крышка при внутреннем способе прокладки может быть скрыта под обоями или побелкой.
Ее следует вскрыть и найти внутри свободные контакты.
Расключить (соединить) фазный провод, идущий от верхней клеммы выключателя с шиной, протянутой от люстры или светодиодной подсветки, рассчитанной на 220 Вольт.

Этот участок проводки в любом случае лучше сделать открытым, поскольку на выяснение, какой из скрытых проводников протянут до нужного осветительного прибора, уйдет слишком много времени. Проще «прокинуть» новую жилу по верху, упрятав ее затем в кабельный канал.

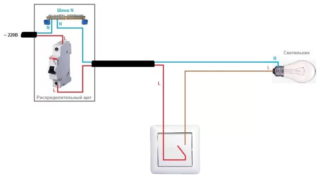

Прямое подключение

При прямом соединении с люстрой фазный провод, проложенный открыто и под прямым углом, придется подключить непосредственно к верхней клемме выключателя, а затем поместить его в кабельный канал.

Земляная жила в большинстве домов старой застройки подводится к осветителю по внутренним полостям потолочного перекрытия. Она зачастую выводится через отверстие в потолке в виде алюминиевого провода в белой изоляции. При подключении люстры следует воспользоваться специальными переходными клеммниками, позволяющими устанавливать бесконтактное соединение проводников из меди и алюминия.

При скрытой прокладке дело осложняется тем, что сначала потребуется найти фазный провод в размещенной в штробах скрутке и только после этого подключать его к нижней клемме выключателя. Хорошо, если он подобно проводникам в распредкоробке имеет маркировку по цвету (синий – земля, красный или коричневый – фаза).

Монтаж новой коробки для разводки проводов

Если принято решение разводить провода через распределительную коробку, а обнаружить ее крышку нигде не удается, придется заняться самостоятельным монтажом нового изделия. Для этого необходимо проделать ряд простейших операций, выполняемых в следующей последовательности:

Приобрести в магазине распределительную коробку, подходящую для поверхностного (наружного) монтажа.
Выбрать место над выключателем, находящееся ближе к потолку, и закрепить на нем купленное изделие, вскрыв прежде крышку.
Выбрать внутри пару контактов и соединить с одним из них отводимый от выключателя фазный провод, а ко второму подключить шину, протянутую от люстры или светодиодной подсветки.
Затем потребуется установить перемычку между этими двумя контактами.
В завершении работ останется только вернуть на место крышку распределительной коробки.

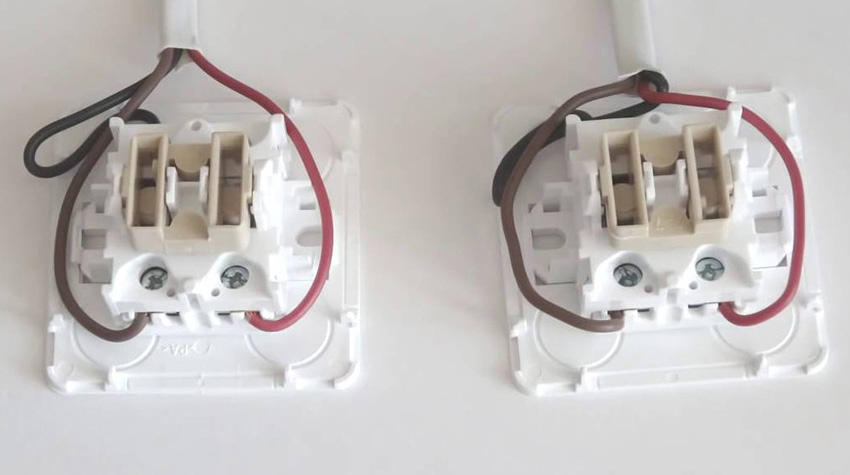

Подключение двух проходных переключателей

Проходной переключатель является частью электрической схемы, которая позволяет включать и выключать свет на разных концах комнаты. Существует множество способов подключения проходных переключателей, но одним из наиболее распространенных является подключение двух переключателей в одной комнате. Это обеспечивает удобство в управлении светом и позволяет включать или выключать свет из любой точки комнаты.

Для подключения двух проходных переключателей следует использовать трехжильный провод. Первый провод можно использовать для подачи напряжения, второй — для передачи сигнала между двумя переключателями, а третий — для подключения освещения. Подключение проходных переключателей можно выполнить в соответствии со схемой 1 или схемой 2.

Рис. 1 — Схема 1 — Первый переключатель управляет светомё
Первый переключатель	Второй переключатель	Освещение
Клемма 1	Клемма 1	Клемма 1 освещения
Клемма 2	Клемма 3	Клемма 2 освещения
Клемма 3	Клемма 2	Клемма 3 освещения

Рис. 2 — Схема 2 — Второй переключатель управляет светом
Первый переключатель	Второй переключатель	Освещение
Клемма 1	Клемма 1	Клемма 1 освещения
Клемма 2	Клемма 2	Клемма 3 освещения
Клемма 3	Клемма 3	Клемма 2 освещения

Разница между схемой 1 и схемой 2 заключается в том, что первый переключатель контролирует свет в схеме 1, а второй переключатель контролирует свет в схеме 2. Независимо от выбранной схемы подключения, двух проходных переключателей будет достаточно для эффективного управления светом в комнате.

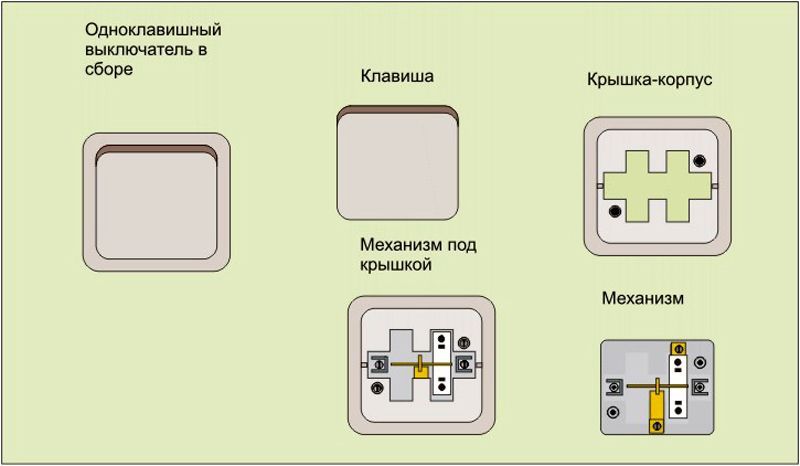

Конструкция и принцип работы проходного выключателя

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом. В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

Схема распределения связей в сети

Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

Двухклавишный переключатель: эффективный способ изменения функциональности

Переключатель — это устройство, которое позволяет изменять состояние электрической цепи. Различия между обычным и проходным выключателями заключаются в процессе подсоединения и использования. Обычный выключатель имеет две позиции — «включено» и «выключено» и предназначен для управления освещением или другими электрическими устройствами.

Однако, если требуется установить проходной выключатель, который позволяет включать и выключать свет с разных мест помещения, можно использовать двухклавишный переключатель. Этот способ позволяет использовать одно и то же устройство для изменения функциональности выключателя и управления освещением с разных точек.

Процесс переделки обычного выключателя в проходной несложный и доступен каждому! Для этого необходимо приобрести двухклавишный переключатель. Подключение проходного выключателя осуществляется с использованием трех проводов — фазы, нуля и провода, идущего к источнику света.

После отключения электрической цепи и удаления обычного выключателя, необходимо подключить провода к соответствующим контактам двухклавишного переключателя. В итоге, после проведения всех манипуляций, проходной выключатель будет готов к использованию!

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

вход соединяется с первым выходом;
вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Принцип действия — особенности переключения электрической цепи

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.

Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Особенности и принцип действия

Чтобы понять отличие типового проходного выключателя от обычного коммутационного прибора, потребуется разобраться со способами их подключения. Простое изделие включается в разрыв фазного провода, проложенного к люстре, и имеет всего два контакта. Переключатель одноклавишный проходной располагает тремя рабочими клеммами, позволяющими коммутировать две параллельно проложенных линии. Посредством третьего, дополнительного контакта осуществляется размыкание одной цепи и замыкание другой.

Такие выключатели должны устанавливаться только попарно, что обеспечивает очередность коммутации осветительной линии с двух удаленных на значительные расстояния точек.

Сходство с обычными приборами ограничено тем, что они также включаются в разрыв фазного провода.

Принцип работы проходного выключателя основан на коммутации одной и той же линии за счет поочередной подачи напряжения на лампочку сразу с двух сторон. Такая возможность реализуется за счет особой схемы включения, согласно которой к осветительному прибору подводится два провода (на каждый из них поочередно подается напряжение 220 Вольт).

При разводке таких цепей жилы различают по маркировке изоляции, одна их которых имеет серый, а вторая – белый цвет.

Доп. услуги по электрике

Электромонтажные работы в стиле ретро
Современная электрика в стиле Модерн
Проектирование электрики
Электролаборатория
Замер сопротивления изоляции
Консультация электрика
Установка и замена электросчетчика
Установка столбов и опор ЛЭП
Подключение электрического котла к сети
Электрическое отопление дома
Установка стабилизатора напряжения
Установка электрического водонагревателя
Заземление загородного дома
Молниезащита
Модульно-штыревое заземление
Монтаж и прокладка СИП кабеля
Монтаж тросовой электропроводки
Соединение и удлинение электропроводки
Штробление стен под электропроводку
Проверка состояния электропроводки
Электрика своими руками
Монтаж и эксплуатация электрооборудования
Замена лампочек …
Поставка кабельной продукции
Правила устройства электроустановок → ПУЭ

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

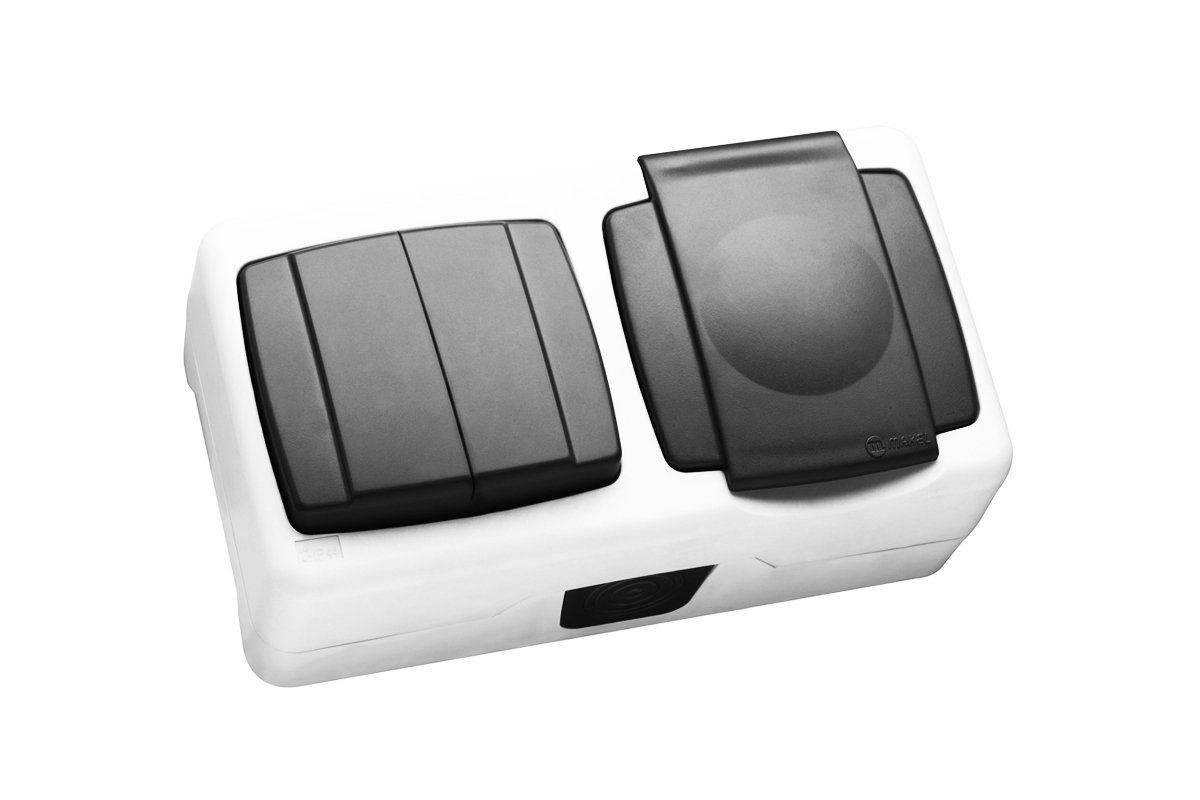

Герметичные

Особый тип выключаталей — герметичные выключатели, предназначенные для установки в помещениях с повышенной влажностью или запыленностью: в банях, саунах, душевых. Также, как и влагозащищенные розетки, они классифицируются по степени защиты. Так, выключатель, который устанавливается в ванной или душевой, должен иметь класс защиты не менее IP-44. Подробнее о классах защиты читайте в нашей статье.

11. Выключатель со встроенным датчиком движения

Как понятно из названия, выключатель, а точнее, подключенный к нему датчик, реагирует на движения: свет включается, когда в поле зрения сенсора оказывается человек, и выключается, когда тот из него исчезает. Чаще всего принцип работы таких датчиков строится на отслеживании инфракрасного излучения.

Выключатели со встроенными датчиками движения экономят электроэнергию. С помощью них можно также регулировать интенсивность освещения, включать прожекторы, сирену, камеры видеонаблюдения и контролировать прочую полезную технику. К сожалению, цена у этих супермеханизмов соответствующая.

Полезные советы

Для ванной и кухни используйте герметичные выключатели с классом защиты от влаги и пыли не ниже IP – 44
В детскую гармонично впишутся веревочные выключатели: малыш с легкостью дотянется до шнурка и сможет быстро включить свет в темноте, если ночью ему вдруг приснится страшный сон
Для гостиной лучше всего подойдут диммеры, так как для просмотра телевизора и для чтения книги нужно разное количество света
Для вашего же удобства лестничные пролеты в частном доме стоит оборудовать либо проходными переключателями, либо выключателями со встроенными датчиками движения
