Сколько автоматических выключателей требуется проверить?
Даже на среднем объекте автоматических выключателей может быть сотни, поэтому проверить все может быть достаточно проблематично. К тому же это вызовет дополнительные траты.
Согласно ПУЭ (ПУЭ, п. 1.8.37, пп. 3) проверять необходимо определенную часть от всех выключателей. В жилых, административных, общественных, бытовых зданиях, спортивных сооружениях, клубных учреждениях, на зрелищных мероприятий проверять должно не менее 2%автоматических выключателей распределительного типа и групповых сетей, а также вводные, пожарной сигнализации, автоматического пожаротушения, цепи аварийного освещения, секционные выключатели. В прочих электрических установках возможно снижение количества проверяемых автоматов распределительного типа и групповых сетей до 1%. В остальном — правила те же.
Заказчик сам может решать, где проводить испытания — в лабораторных условиях или непосредственно на объекте. В последнем случае присутствие специалистов лаборатории на объекте может быть достаточно длительным, но это вполне выполнимо, если вы обратитесь в нашу лабораторию. Наши специалисты проведут на объекте столько времени, сколько потребуется.
Если объект еще не эксплуатируется, то проверка в лаборатории будет значительно проще и удобней. Но если объект введен в эксплуатацию, то потребуется замена проверяемых автоматов резервными. В этом случае заказчику потребуется заранее подготовить их а необходимом количестве. Резервные выключатели будут установлены на место проверяемых, чтобы электроустановка продолжала работать во время выполнения испытаний.
Если же заказчик не считает целесообразным приобретать большое количество резервного оборудования, то проводить испытание придется в нерабочие часы — вечером и ночью, а также в выходные дни. В этом случае потребителю не придется испытывать неудобства от отключения сети.
Заказчики могут выбрать вариант проведения испытаний, которые предложат наши специалисты. Окончательное решение всегда остается за ответственным лицом: инженером по технической безопасности или владельцем.
Виды автоматических выключателей
Самая узнаваемая для пользователей – бытовая серия модульных автоматических выключателей. Они устанавливаются на DIN-рейку и не имеют регулировок характеристик срабатывания. Все уставки расцепителей у модульной серии автоматических выключателей и дифференциальных автоматов отсчитываются от их номинального тока.

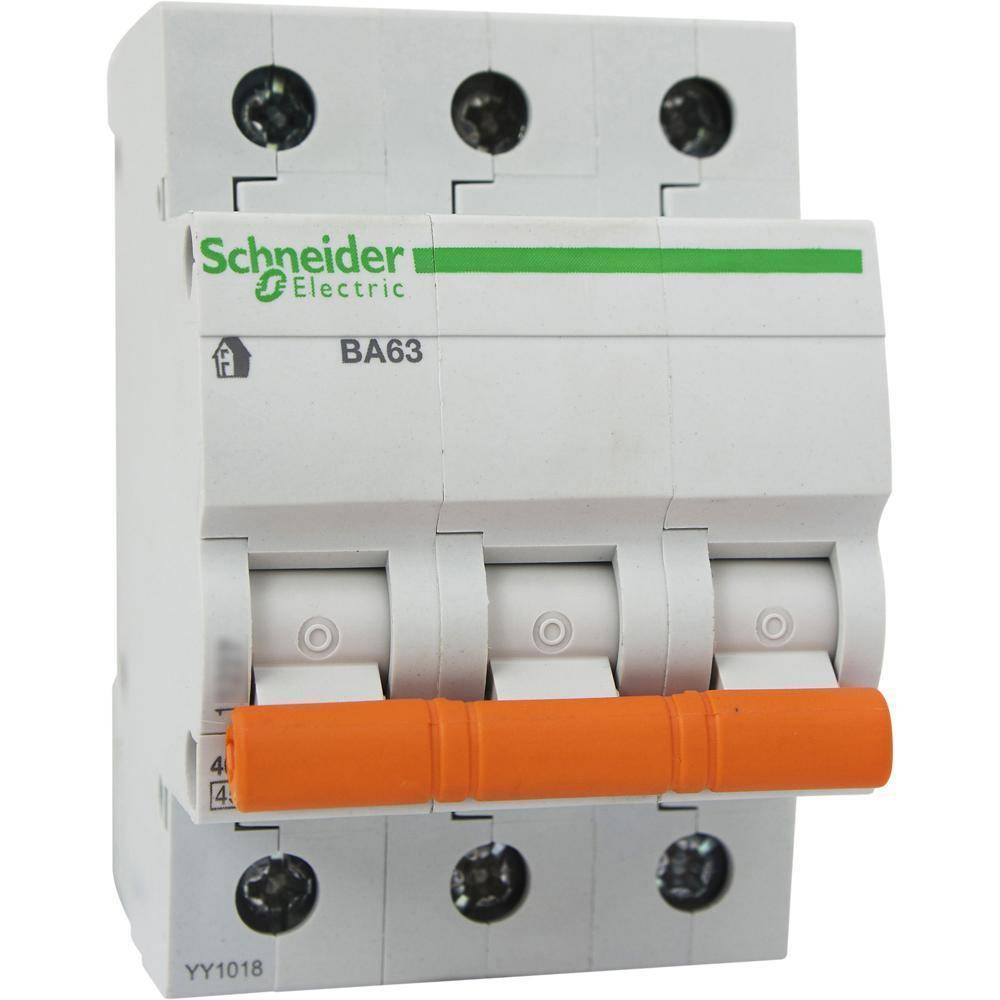

Модульный автоматический выключатель
Ток отсечки зависит от буквенного обозначения, стоящего перед значением номинального тока.
| Буквенное обозначение | Кратность тока отсечки |
| В | 2-5 от Iном |
| С | 5-10 от Iном |
| D | 10-20 от Iном |
Это означает, что реальное значение тока, при котором сработает автомат, лежит в некотором диапазоне. Завод-изготовитель гарантирует, что это будет так.
Тепловые расцепители автоматов модульной серии начинают работу при превышении номинального тока. Время, по истечении которого произойдет отключение, зависит от кратности проходящего через автомат тока перегрузки к номинальному. У автоматических выключателей разных производителей время отключения отличается. Определить его можно по характеристикам, которые определяются по справочным данным на данную серию автоматов. Но и эта величина имеет разброс, поэтому характеристика отключения представляет собой не одну кривую линию, а их семейство, обозначаемое заштрихованной зоной. При определенном токе через автомат ожидаемое время срабатывания лежит в диапазоне, определяемое на границах этой зоны.

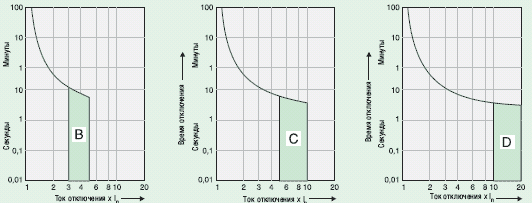

Время-токовые характеристики модульных выключателей
До сих пор в распределительных щитках встречаются автоматы, имеющие в своем составе либо только тепловую, либо максимальную защиту. Проверка этих устройств наиболее актуальна, так как их электромеханическая часть отслужила много лет, часть деталей заржавела и недееспособна.
Устаревшие модели выключателей
Следующий вид автоматических выключателей имеет нерегулируемую отсечку и регулируемую тепловую защиту. Для этого на его передней панели есть регулятор, с помощью которого номинальный ток теплового расцепителя изменяется в пределах 0,5 – 1,0 от номинального тока автомата. Такие автоматы применяются для защиты электродвигателей и точной настройки на ток защищаемой кабельной линии, обеспечения селективности защит от перегрузки. Регулятором выставляется ток, при котором начинается работа тепловой защиты. Положение регулятора отражается и на семействе характеристик выключателя.
Автомат с регулируемой тепловой защитой
Еще сложнее конструкция выключателя, имеющего кроме регулируемого теплового расцепителя еще и регулируемый электромагнитный. Есть модели, в которых регулировка осуществляется механически: изменением усилия пружины, противодействующей усилию, создаваемому катушкой отключения. Такие устройства встречаются у выключателей старого образца.
У современных автоматов регулировки выполняются при помощи встроенного блока защиты. Это комплекс, включающий в себя датчики тока, установленные на всех трех фазах выключателя, и полупроводниковое устройство, обрабатывающее полученные сигналы.
Автомат с полупроводниковым расцепителем
Состав защит, устанавливаемых в максимальной комплектации в такие автоматы:
- максимально токовая отсечка с регулируемой независимой от тока выдержкой времени;
- защита от перегрузки с регулируемым стартовым током и характеристикой срабатывания по времени;
- защита от токов однофазного замыкания, с регулируемой уставкой и выдержкой по времени.
Основы проверки автомата на срабатывание
Автоматический переключатель монтируется в любой электрической цепи и имеет важную функцию – это расцепитель. Размыкание инициируется серьезным скачком напряжения, то есть, таким образом, включается защита от короткого замыкания или других неисправностей. Любая перегрузка электроцепи сразу приводит в действие выключатель.
Поэтому суть испытания заключается в том, чтобы пустить ток по установке в выбранном режиме и проверить активизацию процесса – размыкание.
В каких ситуациях мы рекомендуем заказывать наши услуги:
- при капитальном ремонте, во время которого были затронуты электроприборы;
- в момент приобретения и установки нового оборудования – это называется пуско-наладочными работами;
- плановые проверки.
Период профилактических прогрузок определяется индивидуально, в соответствии с технической документацией, а также с условиями эксплуатации. Вы можете обратиться к нашим консультантам, чтобы они определили следующую плановую процедуру.
Механизм прибора достаточно прост, в его основе действие электромагнита. Тестирование, которое проведено по правилам и компетентными специалистами «Тествольт», предназначено для того, чтобы узнать, может ли аппарат защитить систему от возгорания, перегрузки, что случается часто при нарушении целостности изоляции, а также от получения электрического удара сотрудниками фирмы-заказчика. После осуществления теста оборудование признается исправным и пригодным для дальнейшей эксплуатации.
Виды автоматических выключателей
Любое методическое руководство должно оговаривать, для каких типов защитных автоматов оно разработано.
В данном случае в состав дифавтоматов входят АВ («автоматические выключатели»), используемые в сетях до 1000 В, максимальное напряжение между фазами которых не превышает 440 В.
В приведенных выше стандартах приводится три классификационных схемы для таких приборов.
По количеству полюсов
В зависимости от количества контролируемых фазных линий автоматические выключатели делятся на следующие категории:
- однофазные (одно- и двухполюсные) или трехфазные (трех- и четырехполюсные);
- для постоянного или переменного токов.
Отметим, что проверка правильности монтажа присутствует практически в каждой методике тестирования, поэтому в таблице ниже мы привели информацию, на основании которой можно сделать вывод о корректности схемного размещения того или иного выключателя.
Виды автоматических выключателей
Под однополюсным автоматом в данном случае понимается прибор, контролирующий превышение тока только по одной фазе.
Различие между однополюсными и двухполюсными автоматом
По току мгновенного расцепления
На сегодняшний день различают две группы выключателей, принадлежащих разным диапазонам токов мгновенного отключения (ранее было три):
- группа «B» (от 3 до 5 In);
- группа «C» (от 5 до 10 In).
Диапазоны токов мгновенного расцепления
В ходе проверки правильности выбора защитных автоматов следует учитывать не только номинальную мощность сети, но и пусковые токи некоторых электромашин, которые могут достигать 5-7 In.
Напомним, что под номинальным током защитного автомата может пониматься как максимально допустимый ток, проходящий через коммутационную цепь автомата, так и предельные токи, протекание которых через тепловой расцепитель не приводят к размыканию контактов.
В данном случае под In подразумевается максимальный нерасцепляющий ток.
По постоянной времени
Этот классификатор применяется к выключателям, работающим в цепях с постоянным током.
Различают две подгруппы выключателей, разделяемых по этому параметру:
с постоянной времени Тс Что проверяется
Полный список параметров, подвергаемых контролю при разработке или лабораторных испытаниях защитных автоматов, приведен в ГОСТ Р 50345-2010.
На практике чаще всего проверяют нормы времени и токов, отводимые на срабатывание расцепляющего механизма.
Предельные значения этих параметров с привязкой к токовым категориям устройств приведены в следующей таблице:
Время-токовые характеристики
- контроль механической износостойкости;
- проверку устойчивости к механическим ударам;
- измерение время-токовых параметров;
- всесторонний контроль электроизолирующих свойств.
Необходимо отметить, что из-за критических перегрузок, возникающих в ходе прогрузки защитных автоматов, соответствующая технологическая карта действий должна содержать операции по вторичной проверке работоспособности прибора после испытаний на короткое замыкание.
Когда проводятся испытания:
- обязательно при вводе электроустановки в эксплуатацию
- в процессе эксплуатации по установленным нормам ГОСТ;
- после капитального и текущего ремонта электроустановок;
- после текущих ремонтов электрооборудования;
- как профилактические испытания.
Условия, при которых проводятся проверка автоматических выключателей:
Испытания выключателя с автоматическим режимом проводят только при частоте сетей (50±5) Гц; Перед испытанием, необходимо отключать автоматический выключатель от сети, проверка автоматических выключателей;
Автоматический выключатель монтируется вертикально.
Осуществление проверки срабатывания расцепителей выключателей с автоматическим режимом.
Необходимо в первую очередь собрать схему, по которому можно проверить срабатывание расцепителей выключателей с автоматическим режимом согласно с имеющейся инструкцией от изготовителя применяемого нагрузочного оборудования.
Без выдержки времени идет срабатывание электромагнитного расцепителя.
Комбинированному расцепителю необходимо сработать с обратнозависимой выдержкой времени при его перезагрузке, а также без выдержки, которая возникает при коротких замыканиях.Проверка действий расцепителей автоматических выключателей до 1000В, Прогрузка автоматов.
Ток не регулирует установки расцепителей.
Во всех имеющихся полюсах автомата находится тепловой элемент, который воздействует на расцепитель автомата. Для того чтобы точно убедиться в правильности действия тепловых элементов, нужно проверить каждый по отдельности.
При проведении одновременной проверки огромного количества автоматов, испытание элементов по начальным токам срабатывания не имеет смысла, потому как на проверку всех автоматов расходуется не мало времени.
Учитывая этот момент, лучше всего тепловые элементы необходимо проверять испытательным током, который будет равен двукратному и трехкратному току расцепителя при массовой нагрузке испытательным током всех имеющихся полюсов автомата. При случае, когда тепловой элемент не сработал, то автомат в использовании не пригоден и последующим испытаниям не подлежит.
У каждого теплового элемента должны проверяться тепловые характеристики при массовой нагрузке испытательными токами полюсов автомата, которые необходимо соединить в правильной последовательности.
При проведении проверки электромагнитных расцепителей, которые не имеют тепловых элементов, автомат их включает в ручном режиме и дает установку такой величине испытательного тока, при которой произойдет отключение автомата.
После того, как автомат отключиться, необходимо уменьшить величину тока до нуля. Тем самым в указанном правильном порядке проверить электромагнитные составляющие в оставшихся полюсах автомата.
Время при котором происходит срабатывание автомата вычисляется по шкале секундомера испытательной техники. Времятоковые значения срабатывания расцепителей выключателя должны иметь соответствия паспортным данным изготовителя, а также соответствовать калибровкам.
Проверка функций УЗО
Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:
- специальной кнопкой на корпусе выключателя;

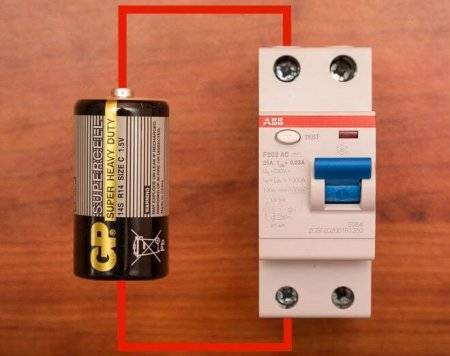

- гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
- имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
- с помощью постоянного магнита;

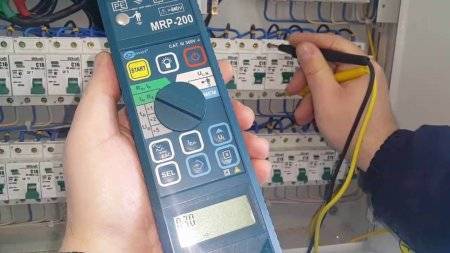

- с помощью специального точного электронного прибора, выпускаемого для этих целей.
Рассмотрим каждый из способов проверки дифавтомата более подробно.
При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.
Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:
Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.
Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.
На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:
I = U/R
Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.
Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.
О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:
Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.
Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.
На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:
Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!
Рекомендуем также прочитать:
- Как проверить УЗО на срабатывание
- Причины срабатывания дифференциального автомата
- Причины поражения электрическим током
Небольшой лайфхак о том, как выбрать необходимый выключатель для дома
Предложим несколько общих рекомендаций:
- Исходя из всего выше сказанного, нам следует остановить свой выбор на АВ с времятоковой характеристикой «С».
- При выборе штатных параметров необходимо учитывать планируемую нагрузку. Для вычисления следует воспользоваться законом Ома: I=Р/U, где Р – мощность цепи, U – напряжение. Рассчитав силу тока (I), выбираем номинал АВ по таблице, представленной на рисунке 10.
Рисунок 10. График для выбора АВ в зависимости от тока нагрузки
Расскажем, как пользоваться графиком. Допустим, произведя расчет силы тока нагрузки, мы получили результат — 42 А. Следует выбрать автомат, где это значение будет в зеленой зоне (рабочей области), это будет номинал – 50 А. При выборе также следует учитывать, на какую силу тока рассчитана проводка. Допускается подбирать автомат исходя из этого значения, при условии, что суммарная сила тока нагрузки будет меньше расчетного тока для проводки.
Если планируется установка УЗО или автомата дифференцированного тока, необходимо обеспечить заземление, в противном случае эти устройства могут работать некорректно;
Лучше отдать предпочтение изделиям известных брендов, они надежней и служат дольше китайской продукции.
голоса
Рейтинг статьи
Методика проверки автоматических выключателей
Перед проверкой модульного выключателя определяют его номинальный ток и кратность срабатывания. Затем по характеристике находят диапазон времени, в который укладывается тепловая защита при трехкратном номинальном токе. Таким током ее и проверяют.
Автомат подключается к испытательному устройству. Сначала проверяют отсечку. Автомат включают и через него кратковременно пропускают ток, увеличивая его величину ступенями. Большинство приборов выполняют подъем тока и выдержку времени между ступенями автоматически.
Паузы при подъеме нужны для того, чтобы исключить преждевременное срабатывание тепловой защиты. После срабатывания фиксируют ток отсечки, и автомат сразу же включают снова. Если он не включится, то сработала не отсечка, а тепловая защита. Это правило не относится к автоматам с полупроводниковыми расцепителями.
Затем автомату дают немного остыть и проверяют тепловой расцепитель. Ступенями поднимают ток до трехкратного номинального. Паузы делают для того, чтобы биметаллическая пластина расцепителя раньше времени не начала изгибаться. В этом случае результаты проверки исказятся.
Одновременно с запуском секундомера подают ток. Фиксируют время, за которое сработала защита, сравнивают его с диапазоном, определенным по характеристике.
При выходе измеренных параметров из допустимого диапазона автомат бракуют. Если срабатывания тепловой защиты не происходит за максимальное время, определенное по характеристике, испытание прекращают. Иначе от нагрева расплавится корпус автомата.
У трехполюсных выключателей проверяются все три фазы, характеристики срабатывания их примерно одинаковы, но не идентичны – элементы защиты у них разные и каждый имеет разброс параметров.
Испытание автоматических выключателей
Система электроснабжения, представляющая сложнейший комплекс различных технических устройств, при помощи которых потребителям доставляется необходимое количество электрической энергии, состоит из: элементов учета, распределительных устройств, соединительных устройств, автоматических выключателей и прочих необходимых устройств, без которых невозможна ее эффективная эксплуатация.
Каждое устройство имеет свои определенные функции, на него возлагается ответственная роль. Все устройства в системе электроснабжения должны быть правильно установлены и обеспечивать слаженную работу. Остановимся подробнее на таком устройстве, как автоматический выключатель.
Автоматические выключатели обеспечивают проведение, включение и размыкание в автоматическом режиме электроцепей при возникновении аварийных или чрезвычайных ситуаций (повреждении, сверхтоках, низком напряжении и т.д). Используют автоматические выключатели и для включения цепей в ручном режиме (нечасто). Специальное приспособление – расцепитель (электромагнитный, электронный) обеспечивает защиту от токов короткого замыкания.
Так как автоматический выключатель должен обеспечивать защитную функцию, следует тщательно следить за его состоянием и проводить необходимые электроизмерения и испытания
. К проведению таких видов работ, как электроизмерение и испытание автоматических выключателей, как и ко всем работам, связанным с обеспечением безопасности работы системы электроснабжения и жизни людей, следует отнестись ответственно и внимательно.
При проведении электроизмерений, величиной для измерения является время, за которое автоматический выключатель произвел отключение, при специально заданной, выше номинального значения величине тока. Характеристику расцепления автоматических выключателей производят в четком соответствии требованиям ГОСТ. Все параметры, при которых автоматические выключатели срабатывают, должны отвечать данным, предоставленным производителем, указанным в паспорте устройства.
Испытание автоматических выключателей должно проводиться работниками, которые прошли курс специального обучения, аттестованы по электробезопасности (имеют не ниже III), обладают правом допуска к проведению испытаний и электроизмерений. Именно такие специалисты и работают в . Мы предлагаем Вам провести качественное испытание автоматических выключателей с учетом всех требований, норм и соответствий. Наши специалисты используют при проведении всех электроизмерительных работ современное оборудование, грамотно оформляют полученные результаты испытаний (протокол «Проверки автоматических выключателей напряжением до 1000В»). Работоспособность автоматического выключателя проверяется по специальному распоряжению высококвалифицированным персоналом, бригада, в составе которой не менее двух человек, выполнит проверку быстро и на высоком уровне.
Проведение такого вида работ, как испытание автоматических выключателей, требует соблюдения целого ряда условий: автоматический выключатель, испытания которого проводятся, должен быть установлен в вертикальном положении, отключен от электросети, частота сети при проведении испытания должна быть (50±5) Гц.
Точность результатов электроизмерений, которые установлены при проведении испытаний автоматических выключателей, должна контролироваться, поверка приборов, которые используются для проведения испытаний, должна осуществляться ежегодно органами Госстандарта России.
При проведении такого вида работ, как испытание автоматических выключателей, следует обеспечить электробезопасность их осуществления, согласно требований Межотраслевых правил охраны труда по эксплуатации электроустановок. Для проведения испытаний автоматических выключателей используют только отключенные электроустановки, Для присоединения и разъединения испытательного комплекта или нагрузочных концов испытательное напряжение нужно снять.
Испытание автоматических выключателей – необходимая мера для обеспечения безопасности при эксплуатации электросетей. Наша компания проведет все необходимые работы для того, чтобы обезопасить Вас и Ваше оборудование от неприятностей, связанных с электрическим током.
Прогрузка автоматических выключателей лучшая цена в Москве
| НАИМЕНОВАНИЕ РАБОТ | ЕДИНИЦА ИЗМЕРЕНИЯ | ЦЕНА |
| Испытание автоматических выключателей | 1-полюсный автомат | 90 руб. |
| 3-полюсный автомат: до 50 А до 200 А до 1000 А> 1000 А | 180 руб. 230 руб. 360 руб.430 руб. |
Электротехническая лаборатория«МОСЭНЕРГОТЕСТ» предлагает услуги по проведению электроизмерения. Среди них – прогрузка автоматов и автоматических выключателей, которую мы осуществляем на коммерческих и жилых объектах в Москве по выгодным ценам.
Проверка работоспособности электроустановок играет важнейшую роль при монтаже различного оборудования. От нее зависит бесперебойная работа электросети, а также безопасность людей, находящихся в помещении. Проверка автоматов защиты входит в спектр услуг по тестировании элекроустановок: она дает гарантию безопасной работы оборудования. Проводится она на заключительном этапе электромонтажа. Согласно ПУЭ, аппараты защиты должны иметь показания, соответствующие номинальным данным.
Основные характеристики автоматических выключателей
К числу основных характеристик автоматических аппаратов защиты относятся следующие:
- Номинальный ток: допустимая величина тока при работе сети в нормальном режиме.
- Время отключения автоматического аппарата защиты. То есть время срабатывания защиты при коротком замыкании или перегрузке.
- Ток срабатывания защиты. То есть характеристики величины тока во время перегрузки или короткого замыкания.
ГОСТ на автоматические аппараты защиты подразумевает соответствие всех перечисленных величин данным, указанным в технической документации. Во время проверки они и исчисляются.
Устройство прогрузки автоматических выключателей
Устройство прогрузки автоматических аппаратов защиты применяется для проверки первичным током. Выбор таких устройств достаточно широк, поэтому найти то, которое подходит для любого типа автомата и любой величины номинального тока, достаточно просто.
Стандартное устройство состоит из нескольких элементов, в частности:
- ключа управления;
- лабораторного автотрансформатора;
- нагрузочного трансформатора;
- амперметра;
- трансформатора тока;
- секундомера;
- соединительных проводов.
Проверяются с помощью такого оборудования автоматы с большим и малым током. При проверке автоматических аппаратов защиты с большим током подключается более мощный нагрузочный трансформатор и источник питания.
Методика прогрузки автоматических выключателей
При осуществлении проверки автоматов проверяются уровень его защиты, например, электромагнитная(то есть, мгновенная), а также тепловая (то есть, с выдержкой по времени). Чтобы осуществить прогрузку, специалисты знакомятся с информацией об автоматическом аппарате защиты, указанной в его техническом паспорте, и находят там график времятоковых характеристик срабатывания.
Электромагнитная защита проверяется восьмикратным током 48, тепловая – трехкратным током 18. В первом случае автомат должен отключиться максимум за 0,01 секунды, во втором – за период от 3-х до 80 секунд. Если при проверке автомат не выключается в течение указанного временного периода, это свидетельствует об его неисправности.
Периодичность проведения прогрузки автоматов и проверки выключателей
Периодичность проведения проверки аппаратов защиты определяется стандартами завода-изготовителя данных устройств. Но, согласно наблюдениям, автоматические выключатели могут выходить из строя гораздо раньше наступления сроков проведения испытаний. Именно поэтому рекомендуется тестировать их не реже, чем раз в три года. Это позволит избежать различных последствий, вызванных поломками в автоматических аппаратах защиты.
Кстати, касается все вышеизложенное не только автоматов, установленных на предприятиях, но и устройств, используемых в быту.

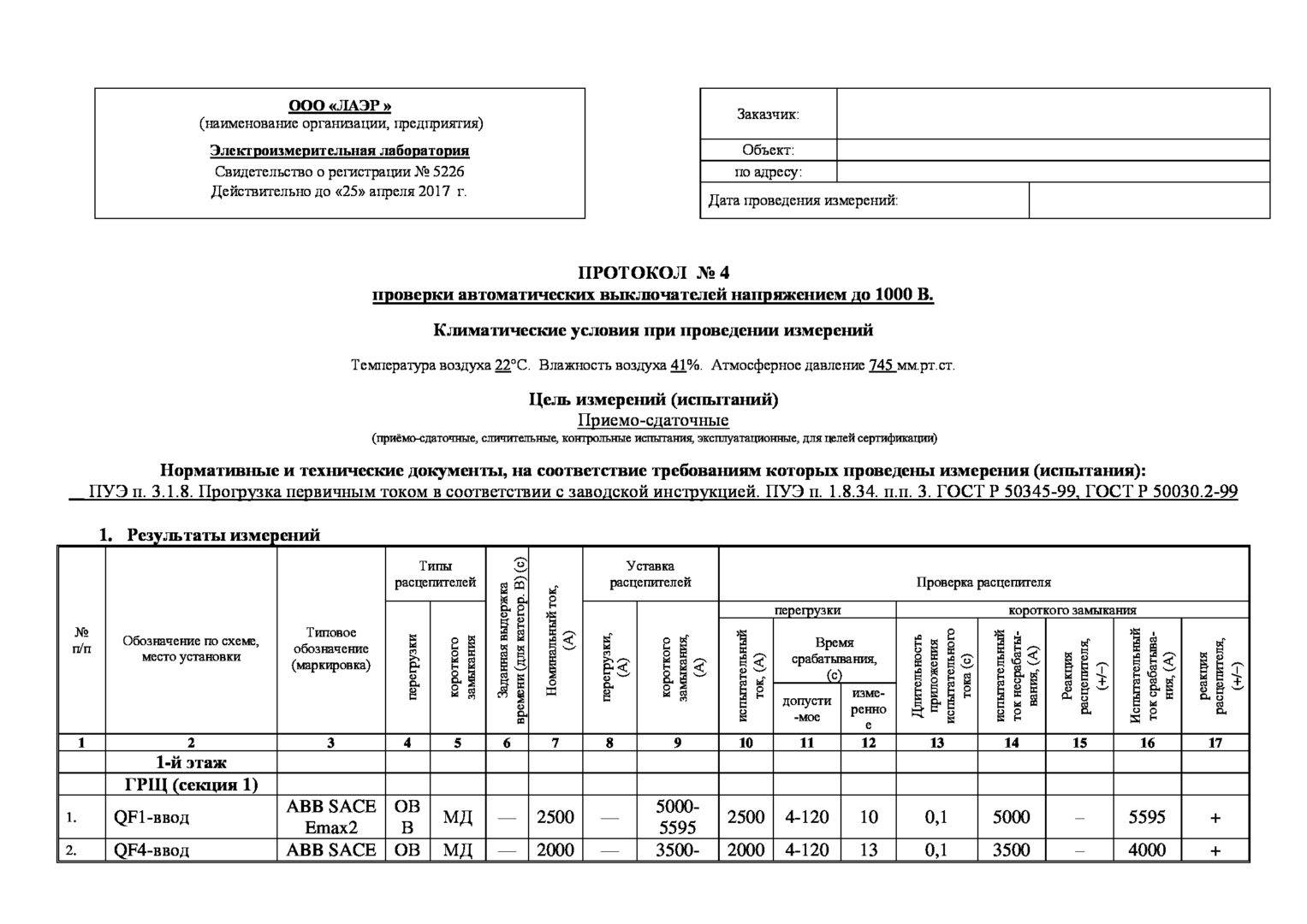

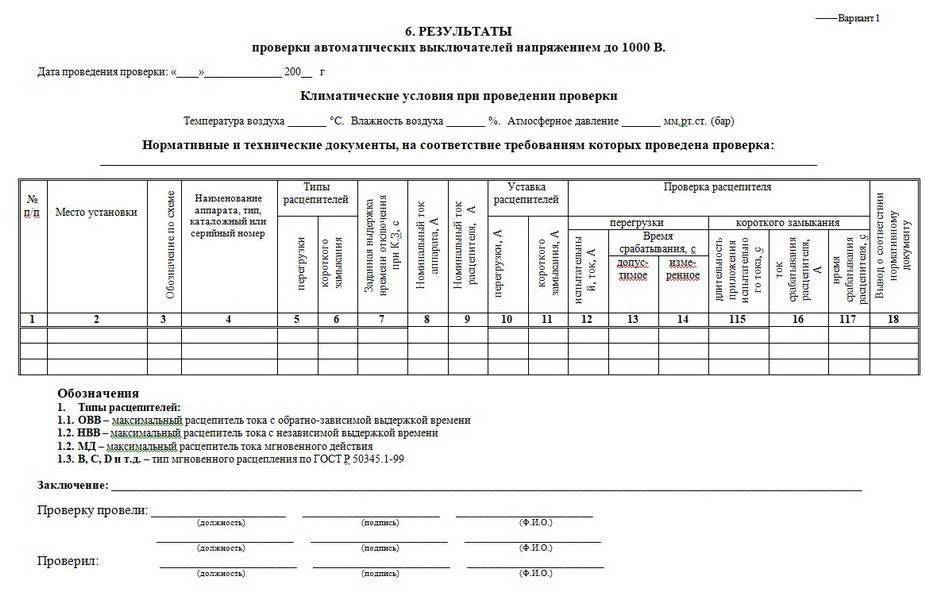

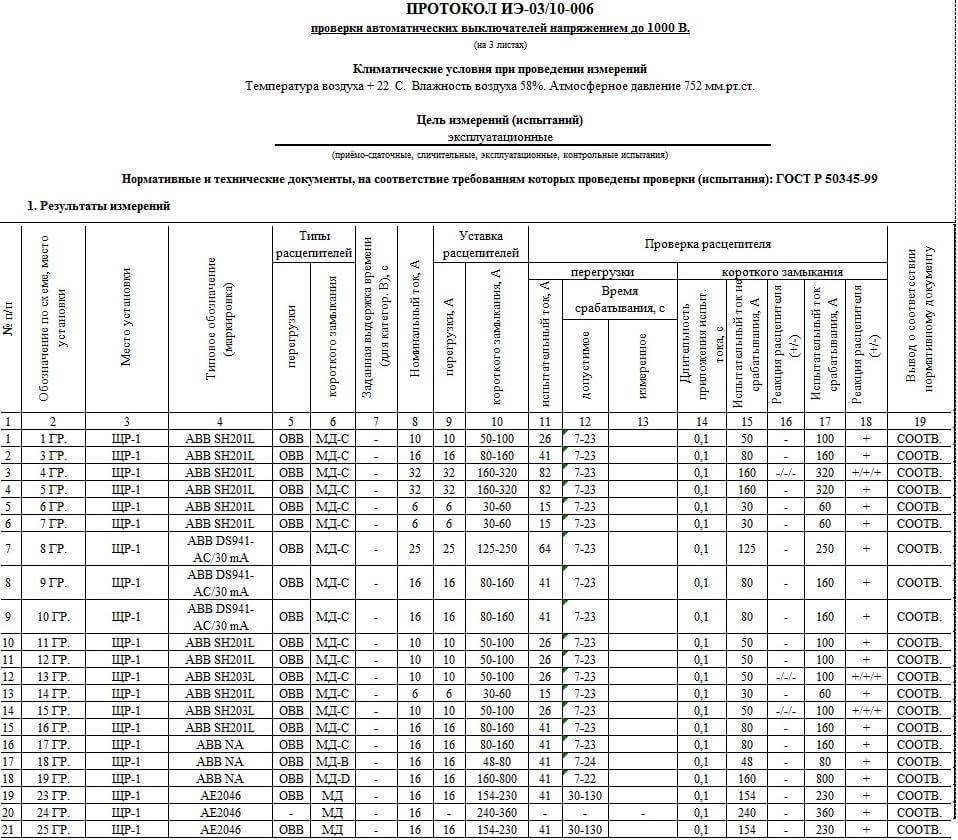

Протокол прогрузки автоматических выключателей по ПУЭ
После проведения проверки, все данные по наводимому току и выдержке по времени, полученные в результате испытаний первичным током, заносятся в протокол. В случае обнаружения неисправностей, составляется дефектная ведомость, в которой указаны неполадки и даны рекомендации по их устранению согласно ПУЭ
Электролаборатория«МОСЭНЕРГОТЕСТ» осуществляет прогрузку автоматических выключателей максимально качественно и профессионально. Наши специалисты имеют необходимые группы допуска для проведения таких типов работ.
Если вы решили сделать заказ, напишите нам в форме обратной связи, обозначив свою проблему. Спустя короткий промежуток времени с вами свяжется наш специалист.
Методика прогрузки
При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.
В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.
Оборудование
Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:
- соединительные провода;
- КУ — ключ управления;
- ЛАТР — лабораторный автотрансформатор, для изменения нагрузки; трансформатор нагрузки или нагрузочный трансформатор (НТ);
- амперметр в качестве шунта;
- ТТ — трансформатор тока.
Схема устройства для проверки АВ:
Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

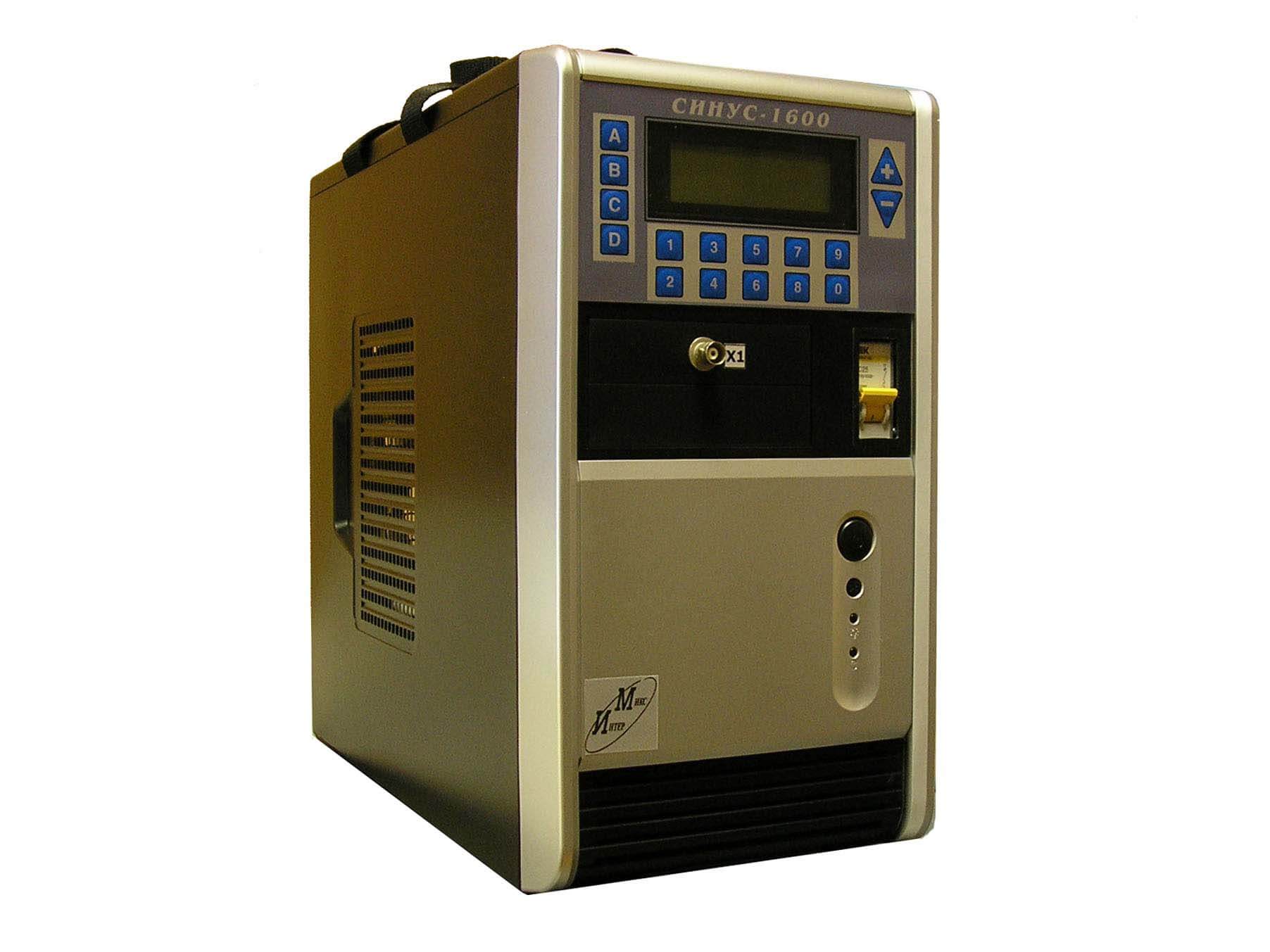

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:
Сам процесс
Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.
Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.
Подробно все действия по проверке автомата рассмотрены на видео:
Как прогрузить АВ первичным током
Испытания в домашних условиях

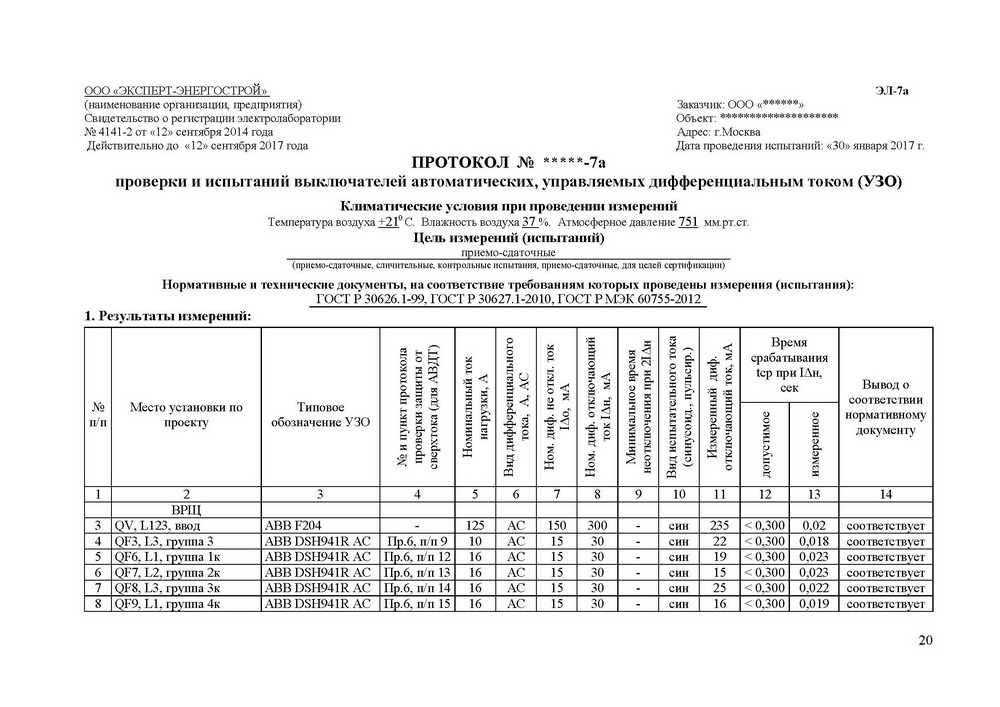

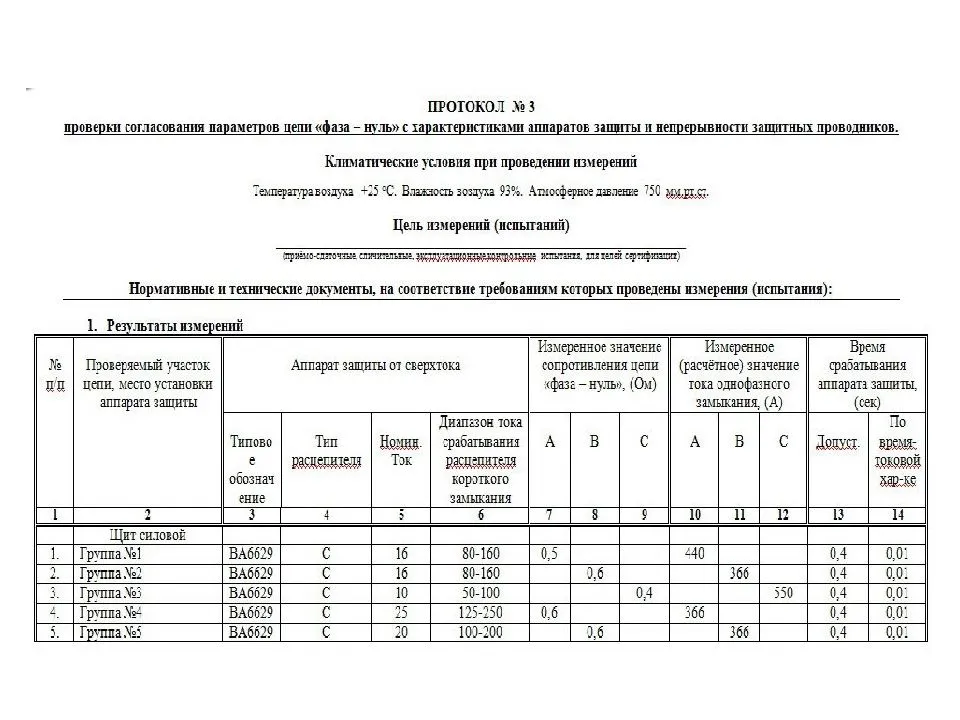

Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:
Сроки испытаний
Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.
Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.
В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.
Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.
Будет интересно прочитать:
- Почему срабатывает УЗО в щитке
- Как проверить работоспособность ТЭНа
- Как пользоваться мегомметром
НОВОСТИ
10 Ноября 2023
За 10 лет (с 2009-го по 2019 год) годовые технологические потери электроэнергии в сетях Курганской… Читать далее>>
10 Ноября 2023
В 2020 году исполняется 100 лет плану ГОЭЛРО (ГОсударственному плану ЭЛектрификации РОссии), ставшему первым перспективным… Читать далее>>
10 Ноября 2023
19 февраля, на телефон диспетчера Курганских городских электрических сетей поступил тревожный звонок: на опоре высоковольтной… Читать далее>>
10 Ноября 2023
В преддверии летнего сезона энергетики напоминают садоводам и владельцам земельных участков: если по участку проходит… Читать далее>>
