Обзор программ для расчета и проектирования отопительных систем дома

Как проводятся вычисления гидравлического расчета

Существуют некоторые задачи, которые необходимо решить, дабы произвести гидравлический расчет системы отопления:

1. Определите диаметр труб на всех участках системы (не забудьте учесть при этом скорость перемещения носителя тепла).
2. Рассчитайте потерю давления.
3. Решите гидравлическую увязку.
4. И, конечно же, расход теплоносителя.

Какие существую бесплатные программы для этого?

Как можно было догадаться, данная программа предназначается для быстрого выполнения необходимых расчетов. Вначале необходимо внести все соответствующие настройки и подобрать самые подходящие элементы оборудования. Таким образом, можно создавать абсолютно новые схемы. Более того, уже готовую схему можно корректировать необходимым образом.

В данном ПО гармонично сочетаются оба варианта, позволяя создавать оригинальные проекты и регулировать старые. Программа имеет широчайшие возможности касательно гидравлических расчетов, от расхода теплоносителя до подбора труб необходимого диаметра. Все итоги своей работы можно импортировать в операционную систему в любом виде.

Данная программа имеется в свободном доступе. Она позволяет рассчитать все необходимое для систем вне зависимости от количества труб. Существенным отличием «Герца», выгодно выделяющим его на фоне других аналогов, является то, что вы сможете создавать различные проекты, как в новостройках, так и в реконструированных сооружениях, в которых теплоносителем является именно гликолиевая смесь. Программа была сертифицирована ООО ЦСПС.

Ввод данных очень удобен, так как осуществляется графически. Итоги расчетов визуализируются в виде схем.

С ее помощью вы будете рассчитывать поверхностное или радиаторное . Она состоит в специальном комплекте из четырех аналогичных программ. Итак, рассмотрим возможности программы:

1. Подбор трубопровода в зависимости от диаметра.
2. Подбор соответствующих радиаторов.
3. Она определяет высоту, на которой необходимо размещать насосы.
4. Различного рода расчеты отопительных поверхностей.
5. Определение наиболее подходящей температуры.

В отличие от предыдущих вариантов, бесплатно вы можете закачать исключительно пробную версию программы, которая, разумеется, обладает некоторыми ограничениями. Прежде всего, в преимущественном большинстве опций вы не сможете не только импортировать изображение в операционную систему, но даже и распечатать его. Кроме того, в каждом отдельном приложении имеется своеобразный лимит: по три выполненных проекта на одно. Вместе с тем, вы можете видоизменять его бесконечное количество раз, это не воспрещается. И, наконец, готовые проекты будут сохраняться в специальном формате, такое расширение не сможет прочитать никакая другая версия.

В итоге хотелось бы отметить, что гидравлический расчет системы отопления является неотъемлемой частью современной системы регулирования. Дабы выбрать регулирующую арматуру, не имея представления о том, что происходит на рынке в данный момент, вам придется производить расчет по всей площади сооружения, желательно при этом воспользоваться максимально богатой библиотекой. От того, насколько корректные у вас будут данные, будет зависеть работа всей системы.

Свежие публикации

Создаем чертеж с помощью программы sPlan

Для расчёта параметров, необходимых при проектировании системы отопления дома, есть специальные программы, калькуляторы, в т. ч и on-line. Я предпочитаю программу для расчета системы отопления Valtec. В ней есть все нужные инструменты для определения тепловых потерь дома и гидравлических сопротивлений системы.

Прежде чем начинать расчет системы отопления, ознакомимся с возможностями программы Valtec.

Распакуйте скачанный архив с программой. У вас появится папка, в которую нужно зайти и запустить программу, дважды кликнув на значке:

1. Значок программы для расчёта системы отопления.

Сразу откроется рабочее окно программы, т. к. программа не требует установки:

2. Окно программы для расчёта системы отопления.

Итак, что можно сделать в программе Valtec?

Программа Oventrop co: выбираем полипропиленовые трубы

Oventrop co предназначена для выполнения быстрых расчетов. Перед работой вносятся нужные настройки и подбираются элементы оборудования. При этом создаются разнообразные схемы отопления. В них вносятся изменения. Данная программа для гидравлического расчета позволяет определить расход теплоносителя и выбрать трубы нужного диаметра. Она помогает выполнить вычисления для однотрубной и двухтрубной конструкций. С ней удобно работать. Программа оснащена готовыми блоками и каталогами материалов.

Регулировка существующей конструкции производится с помощью подбора мощности и необходимого оборудования. Программа помогает выбрать характеристики арматуры.

Результаты расчетов можно перевести в операционную систему в удобном варианте.

Наглядный пример вычисления для одно (горизонтальной) и двухтрубной системы отопления: сопротивление в трубопроводе

Пример расчета отображает процедуру выполнения гидравлического вычисления. Подбирается участок трубопроводной системы, имеющий значительные тепловые потери. Для примера используется простая схема отопления. Она содержит котел и батареи. В конструкции 10 радиаторов.

Предварительно схема разбивается на участки. На каждом участке сечение труб не меняется. К первому участку относится трубопроводная линия от котла до первого прибора. Второй включает расстояние между первой и второй батареей. Остальные делятся аналогичным образом.

Температура в радиаторах снижается следующим образом. В первом приборе теплоноситель отдает часть тепла, которое уменьшается на 1 кВт. При этом на первом отрезке тепловая энергия имеет значение в 10 кВт, а затем понижается.

Расход теплоносителя считается по следующей формуле: Q=(3.6*Qуч)/(с*(tr-to)).

При этом Qуч – это значение тепловой нагрузки заданного отрезка, с –это удельная теплоемкость воды. Данный показатель имеет постоянное значение. Это 4,2 кДж/кг*с.

tr – это температура жидкости на входе в участок, а to – это температура на выходе.

Существует оптимальная скорость перемещения горячей жидкости внутри системы. Это значение равняется 0,2-0,7м/с. Если цифра снизится, то в конструкции образуются пробки из воздуха.

Для точного расчета скорости стоит учесть материал, из которого изготовлена водопроводная линия. На скорость влияет шероховатость внутренней поверхности изделия.

Для выбора контура рассматривается по отдельности однотрубная и двухтрубная схема.

В первом случае для расчета выбирается стояк с самым большим количеством оборудования. В двухконтурной конструкции для расчета выбирается нагруженный контур. На его основе выполняется вычисление, так как в данном элементе сопротивление выше, чем в остальных.

Для определения размера трубопровода применяется специальная смета. При этом все отрезки схемы суммируются. Теплоотдача трубопроводной линии равняется тепловой энергии, которую выделяет теплоноситель на определенном участке конструкции.

При планировании строительства дома и выполнении отопительного проекта рекомендуется воспользоваться специальным программным обеспечением, которое позволяет просчитать тепловые и гидравлические показатели конструкции с высокой точностью.

Выполнение правильных расчетов влияет на эффективность работы системы регулирования. Сделать гидравлический расчет отопления в частном доме сможет только хороший специалист.

Программный комплекс Valtec «Sputnik»

Программный комплекс Valtec «Sputnik» предназначен для использования в сфере ЖКХ (УК, ТСЖ) и промышленности. Интуитивно понятный интерфейс делает возможность быстрого обучения пользователей. Ряд специальных отчетов для УК (ТСЖ, ресурсоснабжающих организаций) и интеграция с бухгалтерскими программами (1С) позволяет легко формировать квитанции на оплату. Для диспетчерского пункта включены отчеты, позволяющие отслеживать аварийные ситуации, несанкционированный доступ к ресурсам, заявки от абонентов из личного кабинета.

Внедрена интеграция в ГИС ЖКХ для упрощения ведения отчетов в организациях.

• Основные возможности:
• Сбор показаний с приборов учета, датчиков событий, удаленное ограничение ресурса
• Мониторинг аварийных ситуаций онлайн
• Хранение данных
• Формирование специальных отчетов
• Интеграция со смежными программными продуктами использующиеся в бизнес процессах организации(1С, видеонаблюдение, ПОС и т.д.)
• Открытый API
• Рекомендации по экономии ресурсов

Для ознакомления с возможностями программы: Логин: demo Пароль: demo

В случае комплексной поставки приборов учета и системы диспетчеризации лицензионный файл, позволяющий полноценно работать с программой выдается бесплатно. Сервер формируется на стороне заказчика.

В качестве дополнительной платной услуги возможно использование удаленного облачного сервера Valtec.

Для пуско-наладочных работ, сдачи объекта в эксплуатацию либо тестирования оборудования системы диспетчеризации предоставляется бесплатный тестовый файл лицензии сроком действия 1 месяц.

За подробностями получения тестовой лицензии обращайтесь к менеджерам, работающим в вашем регионе.

Если в новом частном доме не работают батареи, теплые полы греют одну комнату лучше, другую хуже, и владелец не может регулировать микроклимат в помещениях по своему желанию, при проектировании систем отопления были сделаны ошибки в расчетах. Чтобы не допустить этого, обращайтесь в проверенные бюро, избегая частных фрилансеров. Чаще всего последние не имеют профессионального программного обеспечения. Они пользуются пиратскими версиями популярных разработок или их некачественными аналогами, которые можно бесплатно скачать в интернете. У них нет возможности создать проект, который будет отвечать не только требованиям и предпочтениям заказчика, но и всем техническим нормам.

В этой статье Вы найдете список известных ПО, которые позволяют проводить большие расчеты и составлять сложные схемы. Мы расскажем о преимуществах и недостатках каждого варианта, предложим альтернативы известного, но дорогого Автокада и поможем определиться с выбором. Материал будет полезен не только владельцам крупных организаций, но и индивидуальным предпринимателям, которые хотят вывести свою деятельность на новый уровень с помощью профессиональных технологий.

Наглядный пример вычисления для одно (горизонтальной) и двухтрубной системы отопления: сопротивление в трубопроводе

Пример расчета отображает процедуру выполнения гидравлического вычисления. Подбирается участок трубопроводной системы, имеющий значительные тепловые потери. Для примера используется простая схема отопления. Она содержит котел и батареи. В конструкции 10 радиаторов.

Предварительно схема разбивается на участки. На каждом участке сечение труб не меняется. К первому участку относится трубопроводная линия от котла до первого прибора. Второй включает расстояние между первой и второй батареей. Остальные делятся аналогичным образом.

Температура в радиаторах снижается следующим образом. В первом приборе теплоноситель отдает часть тепла, которое уменьшается на 1 кВт. При этом на первом отрезке тепловая энергия имеет значение в 10 кВт, а затем понижается.

Расход теплоносителя считается по следующей формуле: Q=(3.6*Qуч)/(с*(tr-to)).

При этом Qуч – это значение тепловой нагрузки заданного отрезка, с –это удельная теплоемкость воды. Данный показатель имеет постоянное значение. Это 4,2 кДж/кг*с.

tr – это температура жидкости на входе в участок, а to – это температура на выходе.

Существует оптимальная скорость перемещения горячей жидкости внутри системы. Это значение равняется 0,2-0,7м/с. Если цифра снизится, то в конструкции образуются пробки из воздуха.

Для точного расчета скорости стоит учесть материал, из которого изготовлена водопроводная линия. На скорость влияет шероховатость внутренней поверхности изделия.

Для выбора контура рассматривается по отдельности однотрубная и двухтрубная схема.

В первом случае для расчета выбирается стояк с самым большим количеством оборудования. В двухконтурной конструкции для расчета выбирается нагруженный контур. На его основе выполняется вычисление, так как в данном элементе сопротивление выше, чем в остальных.

Для определения размера трубопровода применяется специальная смета. При этом все отрезки схемы суммируются. Теплоотдача трубопроводной линии равняется тепловой энергии, которую выделяет теплоноситель на определенном участке конструкции.

При планировании строительства дома и выполнении отопительного проекта рекомендуется воспользоваться специальным программным обеспечением, которое позволяет просчитать тепловые и гидравлические показатели конструкции с высокой точностью.

Выполнение правильных расчетов влияет на эффективность работы системы регулирования. Сделать гидравлический расчет отопления в частном доме сможет только хороший специалист.

Расчетная программа ГЕРЦ ГЕРЦ официальный сайт HERZ Armaturen в нашей стране

Сообщаем также, что обновлена база арматуры ГЕРЦ в программе RAUCAD. По вопросам получения новой базы пожелание обращаться к инженеру группы техподдержки отдела внутренних инженерных систем компании ООО «РЕХАУ», г. Москва, тел.: (495) 663-33-88 (доб. 203).

Программа HERZ C.O.

Программа HERZ C.O. нужна для гидравлического расчета одно- и отопительных систем с двумя трубами и охлаждения, во время проектирования новых систем, а еще для регулирования существующих в реконструируемых зданиях (к примеру, после утепления строения), имеет возможность расчета систем, где носителем тепла являются гликолиевые смеси.

Программа дает возможность для выполнения полностью всех гидравлических расчетов оборудования, в рамках которых:

выбираются диаметры трубо-проводов; анализируется водный расход в проектируемом оборудовании; определяются потери давления в оборудовании; определяются гидравлические сопротивления циркуляционных колец, с учетом гравитационного давления, связанного с охлаждением воды в трубопроводах и потребителях тепла; выбираются настройки регуляторов разницы давления, устанавливаемых в местах подобранных проектировщиком (основание стояков, разветвления и т.д.); берутся во внимание требуемые авторитеты термостатических вентилей; уменьшается излишек давления в циркуляционных кольцах путем выбора предварительных настроек вентилей; принимается во внимание необходимость для оснащения соответствующего сопротивления в плане гидравлики участка с потребителем тепла

В программе применено много решений, облегчающих и улучшающих работу. Важнейшие из них это:

• графический процесс ввода данных;
• представление итогов расчетов на схеме и поэтажных планах;
• развитая контекстная справочная система, вызывающая информацию, как об индивидуальных командах программы, так и подсказку относительно вводимых данных;
• многооконная среда, она позволяет одновременно смотреть много типов данных, итогов и т.д.;
• обычная сотрудничество с принтером и плоттером, функция предварительного просмотра страниц перед тем как печатать и выводом на плоттер;
• роскошная диагностика ошибок и функция их автоматизированного поиска, как в таблице, так и на схеме;
• быстрый доступ к каталожным данным труб, радиаторов и арматуры.

Программа HERZ OZC

Программа HERZ OZC служит для определения расчетных потерь тепла индивидуальных помещений в здании, а еще всего строения. Расчет проходит согласно подобающим нормативам. Программа исполняет:

• расчет коэффициентов передачи тепла для стен, полов, крыш и перекрытий между верхним этажом и чердаком;
• расчет теплопотерь для индивидуальных помещений;
• расчет теплопотерь всего строения.

В программе применено много решений, облегчающих и улучшающих работу. Важнейшие из них это:

• развитая справочная система;
• роскошный каталог материалов для строительства;
• функция автоматизированного определения сопротивлений передаче тепла, сопротивлений прослоек воздуха перекрытий между верхним этажом и чердаком, сопротивления грунта;
• функция автоматизированного создания следующих этажей, копирования помещений, а еще выбора помещений например если во время ввода данных о помещении будет нужно вызвать прочее помещение;
• опция автоматизированного распределения потерь тепла из помещения с небольшой потребностью в теплопроизводительности (к примеру, коридор) к смежным помещениям, что предоставляет возможность для непосредственного переноса итогов расчетов в программу HERZ C.O.

Программа предоставляет возможность для проведения расчетов потерь тепла огромных строений.

Ниже приводятся ограничения, касающиеся данных:

Предельное количество определяемых ограждений: 16300 Предельное количество слоев в одном ограждении: 16300 Предельное количество помещений: 16300 Предельное количество ограждений в одном помещении: 16300

Итоги расчетов теплопотерь являются выходными данными для программы HERZ C.O служащей для проектирования систем централизованого отопления.

Расчет переходных процессов (гидроудара)

Модуль расчета гидроудара позволяет проводить расчет переходных процессов (гидравлического удара) в произвольных трубопроводах, транспортирующих жидкие продукты, вызванных событиями закрытия и открытия арматуры, останова и запуска насосов, и различными их сочетаниями. Модуль позволяет пользователю понять характер переходного процесса и оценить опасность возможного разрушения трубопровода и возникновения кавитации. Начальное установившее течение рассчитывается с помощью расчета изотермического течения (поверочного или проектного) или теплогидравлического расчета. Определяет и выводятся в динамике (в том числе на расчетной схеме трубопровода) давления, напоры, расходы и скорости продукта, а также максимальные и минимальные значения давления за рассчитанное время.

Рабочее окно программы Valtec

Рассмотрим теперь основное окно программы Valtec. Сперва левый столбик:

Выделяем строку «Сведения о проекте» и в правой части окна указываем «Район строительства»:

Если вашего населённого пункта в списках нет, выбираем ближайший.

В находящихся ниже строках можно заполнить первые две: «Номер проекта» – 1, «Наименование объекта» – жилой дом. Впрочем, можно не заполнять: это больше нужно для тех, кто проектирует на заказ.

Возвращаемся в левую часть окна программы; вторая сверху строка – «Отопление», в ней есть несколько подпунктов: «Тёплые полы», «Тёплые стены», «Обогрев площадок», “Расчёт теплопотерь”, “Отопительные приборы”. Сейчас нам нужен только «Расчёт теплопотерь». На этом заголовке нужно кликнуть дважды, после чего правая часть окна поменяется:

Тепловые потери рассчитываются в три этапа, поэтому здесь и три вкладки. В первой вкладке – «Расчет теплопотерь. Этап 1» – автоматически будут заполнены строки под заголовком «Расчётные параметры для выбранного района строительства».

Что делать с полем «Режимы», я расскажу и покажу в следующих материалах, в т. ч. на видео, при расчетах теплопотерь конкретного дома.

Ещё в левом столбце окна программы понадобятся пункты «Гидравлика»:

После расчёта теплопотерь нужно будет сделать гидравлический расчет отопительной системы. Выше уже говорилось, что такой расчет нужен для определения мощности циркуляционного насоса. На самом деле это нужно и для подбора мощности котла.

В следующих материалах я покажу, как выполняется расчет в программе Valtec на конкретном примере.

программа для расчёта системы отопления

Программы для проектирования систем отопления в частном загородном дома и многоэтажном квартирном здании

Требование административного ресурса. Бюро технической инвентаризации, Энергонадзор или газовая служба заставят Вас сделать его, если планируются наружные сети

Мы рекомендуем обратить внимание на приложение ИНЖКАД от поставщика ZWSOFT. Оно предназначено специально для этих целей

Вы сможете взаимодействовать с ним не только на родной платформе, но и в среде AutoCAD, BricsCAD. Также обратите внимание на Geonium – адаптацию известной программы GeoniCS, если желаете автоматизировать проектно-изыскательные процесс. Все чертежи, выполненные в этом программе, будут соответствовать ГОСТ, снабжены штампами и экспликациями.

Большой дом. При площади более 200-300 м, это обязательное условие. Если не выполнить его, будет сложно организовать деятельность строительной площадке. Споры между общестроительной и инженерной частью усложнят и затормозят процесс возведения здания. Слабое взаимодействие архитекторов, заказчиков, поставщиков друг с другом приведет к ошибкам, которые повлекут за собой лишние траты. Если территория будущего объекта меньше обозначенных цифр, достаточно теплового расчета помещений, схемы прокладки и подключения. Зданию будет хватать циркулярного насоса минимальной мощности, поэтому даже считать гидравлику монтажнику не придется.

Желание заказчика. Он хочет знать, где будут расположены коммуникации после отделки. Но в этом случае речь скорее идет об исполнительной схеме сделанного, а не о полноценном плане.

В каждой из этих ситуаций застройщик обращается к профессионалам, которые имеют необходимые лицензии и навыки работы с профессиональным ПО. С его помощью они вычисляют нужные параметры с минимальной погрешностью, проводят сложные гидравлические расчеты, моделируют различные ситуации в работе теплоснабжения:

Качественный программный комплекс хранит информацию о текущем состоянии всех элементов. В него также заложены данные единого реестра городских тепловых сетей. Автор проекта видит, как его действия влияют на общее состояние объекта. Он оценивает пропускную способность каждого участка теплотрассы, предотвращает поломки и ЧС, продумывает, как лучше подключить новое оборудование.

При выборе компьютерного обеспечения специалисты руководствуются рядом общих требований.

• Программа для проверки хеш суммы



• Тетрадь движения детей в доу образец ворд



• Программа для оплаты с телефона картой тинькофф



• Где в 1с бгу учетная политика



• Как включить режим вычисления в драйверах amd

Herz C.O.

Herz C.O. — австрийская компания, которая производит высококачественные оборудование для отопительных систем. Она предлагает широкий выбор продукции для проектирования и монтажа отопительных систем любого масштаба и сложности.

Компания Herz C.O. производит различные типы котлов, которые отличаются по мощности, типу топлива и другим параметрам. Кроме того, компания предоставляет различные компоненты, такие как насосы, расширительные баки, запорную арматуру и т.д.

С помощью программы, которую разработала компания Herz C.O., можно проектировать и расчитывать отопительные системы на основе продукции этой фирмы. Это становится возможным благодаря интеграции программы с каталогом продукции, который содержит информацию о технических характеристиках и параметрах оборудования.

Все продукты Herz C.O. отвечают самым высоким стандартам качества. Они обеспечивают надежную и эффективную работу отопительных систем и способствуют экономии энергии.

• Высокое качество продукции.
• Широкий выбор оборудования.
• Интеграция программы проектирования с каталогом продукции.

Herz C.O. — это надежный партнер при создании отопительных систем дома. Компания предоставляет широкий выбор высококачественного оборудования и программное обеспечение для проектирования и расчета систем.

Шаг 1. Расчет теплопотерь дома

Эти данные понадобятся для определения необходимой мощности системы отопления, т.е котла, и тепловой мощности каждого радиатора в отдельности. Для этого можно воспользоваться нашим онлайн-калькулятором теплопотерь. Их нужно рассчитать для каждой комнаты в доме, имеющей наружную стену.

Проверка. Рассчитанные теплопотери каждого помещения делим на его квадратуру и получаем удельные теплопотери в Вт/кв.м. Обычно они варьируются от 50 до 150 Вт/кв.м. Если ваши показатели сильно отличаются от приведенных, то, возможно, была допущена ошибка. Теплопотери комнат верхнего этажа самые большие, затем идут теплопотери первого этажа и меньше всего они у комнат средних этажей.

Бесплатные программы для гидравлического расчета системы отопления дома

Расчет отопления в частном доме характеризуется сложностью. От него требуется определение гидравлических растрат давления, вычисление диаметра трубопроводной системы и увязку всех элементов конструкции.

Чтобы упростить расчеты, применяется программа расчета отопления. Можно выбрать среди нескольких сервисов. Таким образом, производятся расчеты в онлайн-режиме. При этом некоторые программы предлагаются бесплатно.

При помощи специального программного обеспечения получаются следующие данные:

1. Нужный диаметр трубопроводной линии.
2. Размеры элементов отопления.
3. Определенный вентиль для балансировки.
4. Настройку регулирующих деталей.
5. Показатели контроля термостатических клапанов.
6. Значения датчиков изменения давления.

Гидравлический расчет отопления

Обзор программ для теплоснабжения

1. Комплекс ProTerm

ProTerm — мощный и универсальный программный комплекс для проектирования, расчета и управления всеми видами отправляемого тепла. С помощью этого ПО можно создать схему теплоснабжения для любого размера объекта. В ProTerm встроены базы данных для различных материалов, а также элементов инженерных сетей, что значительно упрощает работу и экономит время на проведении расчетов.

2. АРМА-Тепло

АРМА-Тепло — программа для обеспечения теплоснабжения объектов любого типа и масштаба. С ее помощью можно выполнить полный расчет теплоснабжения, включая выбор и расчет мощности котла, ремонтные работы и емкость теплоносителя. Программа имеет удобный интерфейс, позволяющий работать быстро и эффективно.

3. ТЕРМОСТАТ-5

ТЕРМОСТАТ-5 – это универсальная программа для расчета теплоснабжения. С ее помощью можно создать проект теплоснабжения для любой сферы деятельности. Программа включает в себя базу данных систем отопления, расположенных в зданиях различного класса, от жилых домов до производственных комплексов. Также в программе имеется возможность моделирования и оптимизации проекта, позволяя получить наилучший результат и наименьшие затраты на отопление.

• Преимущества программ для теплоснабжения:
  • Повышение точности оценки затрат на отопление;
  • Ускорение процесса расчета и проектирования;
  • Минимизация вероятности ошибок;
  • Экономия времени и средств при выборе оптимального решения.

Программные комплексы для расчётов

Очевидно, что выполнение расчётов вручную оправдано только для малых систем отопления, имеющих максимум один или два контура с 4–5 радиаторами в каждом. Более сложные системы отопления тепловой мощностью свыше 30 кВт требуют комплексного подхода при расчёте гидравлики, что расширяет спектр используемых инструментов далеко за пределы карандаша и листа бумаги.

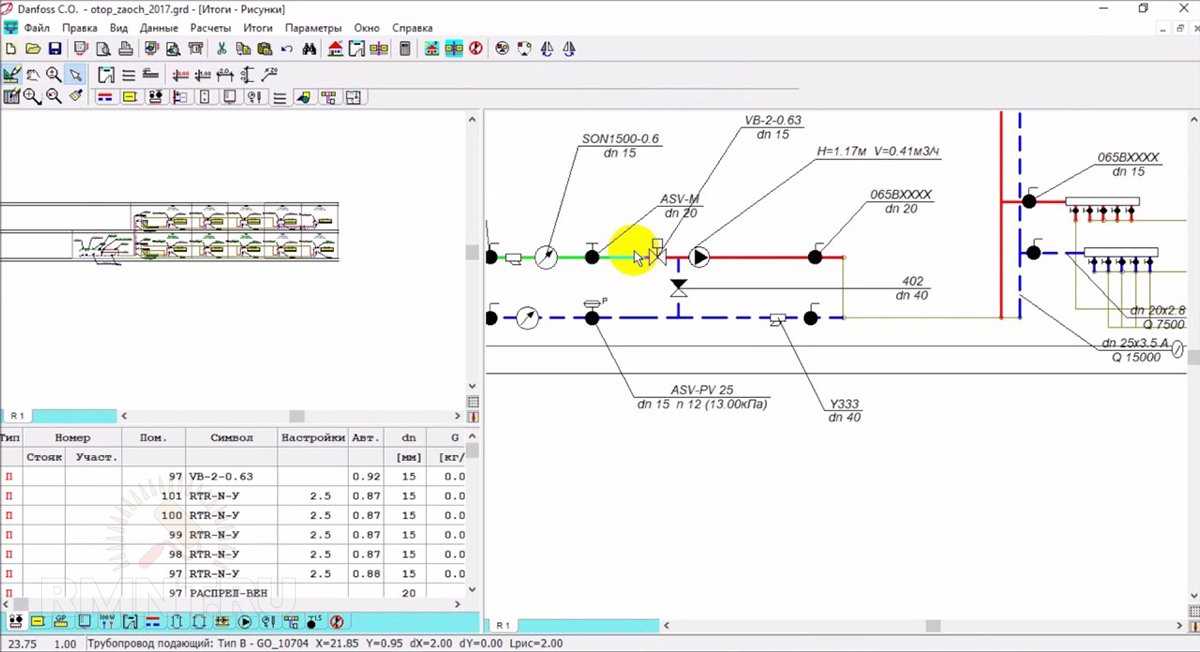

Danfoss C.O. 3.8

На сегодняшний день существует достаточно большое количество программного обеспечения, предоставляемого крупнейшими производителями отопительной техники, такими как Valtec, Danfoss или Herz. В подобных программных комплексах для расчёта поведения гидравлики используется та же методология, которая была описана в нашем обзоре. Сначала в визуальном редакторе моделируется точная копия проектируемой системы отопления, для которой указываются данные о тепловой мощности, типе теплоносителя, протяжённости и высоте перепадов трубопроводов, используемой арматуре, радиаторах и змеевиках тёплого пола. В библиотеке программы имеется широкий спектр гидротехнических устройств и арматуры, для каждого изделия производитель заблаговременно определил рабочие параметры и базовые коэффициенты. При желании можно добавить и сторонние образцы устройств, если для них известен требуемый перечень характеристик.

В финале работы программа даёт возможность определить подходящий условный проход труб, подобрать достаточную подачу и напор циркуляционных насосов. Расчёт завершается балансировкой системы, при этом в ходе симуляции работы гидравлики происходит учёт зависимостей и влияния изменения пропускной способности одного узла системы на все остальные. Практика показывает, что освоение и использование даже платных программных продуктов оказывается дешевле, чем если бы выполнение расчётов поручалось подрядным специалистам.

ПО HERZ CO: учитываем коллектор

Данная программа вычисления предлагается в свободном доступе. Она помогает произвести расчеты независимо от количества труб. С помощью Герц производятся проекты как для новых строений, так и в ремонтируемых зданиях. При этом в конструкциях применяется гликолиевая смесь.

Программа используется для двухтрубной системы и однотрубной. Она помогает определить показатель сопротивления, потери давления отопительных приборов и учет термостатического вентиля.

Данные вводятся графическим способом. Результаты представляются в схематическом виде.

В программе представляется функция справки. Герц оборудована функцией поиска и диагностирования ошибок. В каталогах содержатся данные об арматуре и приборах для обогрева.

Рассчитать систему площади всего здания можно при помощи программного приложения. От правильности результата зависит работа конструкция и стоимость работ.

Программа проектирования систем отопления в 3д. Программа для проектирования трубопроводных систем. Гидравлический и тепловой расчет. Формирование трехмерной твердотельной модели системы отопления

Программа имеет привычный интерфейс стандартных CAD-систем, что позволяет сократить до минимума сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в реализованы сервисные функции создания моделей систем отопления, такие как контекстное меню, режимы отслеживания, объектной привязки и т. п.

Бесчисленные компоненты производителя, которые можно использовать в процессе планирования. Вы можете выбрать режим из проекта в проект и решить, какой из них эффективен и уместен. Расчет всегда работает одинаково с надежными результатами.

Интеллектуальные объекты nanoCAD Отопление

Все объекты (трубопроводы, отопительные приборы, трубопроводная арматура и т. д.) являются интеллектуальными. Любой из объектов обладает характерными для этого элемента свойствами, которые в процессе проектирования можно редактировать. Для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов можно выбрать сортамент и типоразмер, для отопительных приборов — типоразмер или количество секций и характеристики обвязки с учетом арматуры, а для трубопроводной арматуры — сортамент и типоразмер.

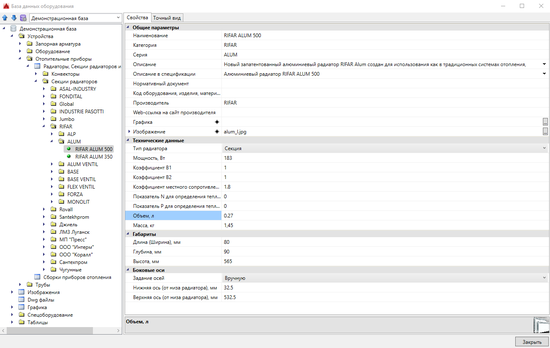

Базы данных оборудования

База данных содержит около 6000 элементов отопительных систем. Представлены наиболее популярные в России отечественные и зарубежные производители отопительного оборудования, такие как Honeywell, Danfoss, Zetkama, VAN-TUBO, Wilo, Grundfos, ОАО «САНТЕХПРОМ», Global, «Джиель» и др.

Открытые базы данных

Project Studio CS Отопление. База данных

База данных Project Studio CS Отопление содержит около 6000 элементов отопительных систем. Представлены наиболее популярные в России отечественные и зарубежные производители отопительного оборудования, такие как Honeywell, Danfoss, Zetkama, VAN-TUBO, Wilo, Grundfos, ОАО «САНТЕХПРОМ», Global, «Джиель» и др.

Все базы данных Project Studio CS Отопление открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего нет необходимости владеть навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Совместная работа над проектом

В BIM-системе Renga архитектор, конструктор и проектировщик внутренних инженерных сетей работают совместно над одной и той же моделью в режиме реального времени. Каждый участник проекта всегда может увидеть какие изменения сделали его коллеги. Такая работа в коллективе помогает избежать ошибок, связанных с несоответствием архитектурной модели с конструкторской или моделью внутренних инженерных сетей. А также сокращает время на разработку и согласование решений.

Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН Pilot-BIM. В нем можно соединить BIM-модели, созданные в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC, согласовать и обменяться заданиями между участниками проекта как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах. Обмен информацией можно осуществлять и с CAD-системами посредством чертежей в формате DWG/DXF.

Расчет теплопотерь дома

Эти данные понадобятся для определения необходимой мощности системы отопления, т.е котла, и тепловой мощности каждого радиатора в отдельности. Для этого можно воспользоваться нашим онлайн-калькулятором теплопотерь. Их нужно рассчитать для каждой комнаты в доме, имеющей наружную стену.

Проверка. Рассчитанные теплопотери каждого помещения делим на его квадратуру и получаем удельные теплопотери в Вт/кв.м. Обычно они варьируются от 50 до 150 Вт/кв. м. Если ваши показатели сильно отличаются от приведенных, то, возможно, была допущена ошибка. Теплопотери комнат верхнего этажа самые большие, затем идут теплопотери первого этажа и меньше всего они у комнат средних этажей.

Порядок проведения вычислений

Гидравлический расчет системы отопления предполагает решение следующих задач:

• определение диаметров трубопровода на различных отрезках (при этом учитываются экономически целесообразные и рекомендованные скорости движения теплоносителя);
• вычисление на различных участках гидравлических потерь давления;
• гидравлическая увязка всех ветвей системы (гидравлических приборных и других). Она предполагает применение регулирующей арматуры, которая позволяет выполнить динамическую балансировку при нестационарных гидравлических и тепловых режимах функционирования отопительной системы;
• расход теплоносителя и расчёт потерь давления.
