Тема статьи: Виды профилей для ГКЛ конструкций
В последнее время очень популярным материалом при строительстве и ремонте внутри помещений стал гипсокартон (ГКЛ). Описание преимуществ работы с этим материалом не входит в цель данной статьи, стоит лишь отметить, что с помощью ГКЛ можно воплотить самые смелые дизайнерские решения от сложных перегородок со всевозможными формами проемов до многоуровневых потолков.Понятно, что такие конструкции не могут быть созданы без специальной крепежной системы – легкой и в то же время прочной, к которой и крепятся листы гипсокартона.Все разновидности профилей изготавливают из специальной стальной ленты толщиной 0,35÷0,6мм с обязательным оцинкованным покрытием с целью противостояния агрессивным средам. Стандартно в продаже присутствует одна длина – 3000мм, однако на самом деле завод-изготовитель выпускает профиля длиной от 2500 до 6000мм и наша компания под заказ может привезти изделия нестандартных размеров.Все профиля для каркасов под обшивку гипсокартоном можно свести к 4 основным видам: направляющий (маркировка ПН), потолочный направляющий (ППН), потолочный (ПП) и стоечный (ПС). А теперь поподробнее о них.

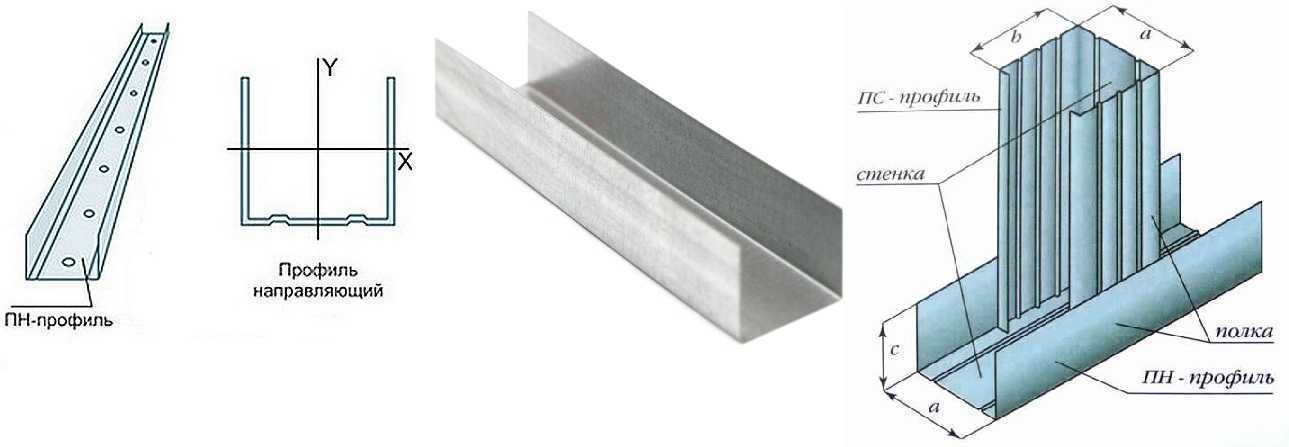

Профиль направляющий (ПН)
ПН профиль имеет П-образную форму и, как следует из названия, предназначен для того, чтобы служить направляющим (как бы своеобразным рельсом) для стоечного профиля. Применяется при изготовлении каркасов стен и перегородок. Размеры: высота 40 мм, ширина 50, 75, 100 мм в зависимости от запланированной толщины стены. Соответственно маркируется – ПН 50х40, ПН 75х40, ПН 100х40. ПН-профиль монтируется в паре с соответствующим по размеру ПС-профилем- ПС 50х50, ПС 75х50, ПС 100х50.
Профиль стоечный (ПС)
ПС-профиль так же имеет П-образную форму, но в отличие от направляющего профиля имеет загнутые полочки. Этот вид профиля является основным элементом при изготовлении каркаса стен и перегородок и служит в качестве вертикальной стойки каркаса к которой и крепятся листы ГКЛ. Стоечный профиль закрепляется в направляющий профиль соответствующего размера. Размеры: глубина 50мм и ширина 50,75,100 мм. Его маркировка — ПС 50х50, ПС 75х50, ПС 100х50.На спинке у стоечного профиля есть специальные продольные бороздки по всей своей длине. Как правило, их всего три: средняя служит для удобства стыковки листов ГКЛ и если профиль выставлен строго по вертикали, то и листы будут ложиться ровно, без перекосов относительно этой бороздки. Боковые бороздки могут служить ориентиром для вкручивания шурупов. Кроме того бороздки придают профилю дополнительную жесткость, что в итоге приводит к усилению всей конструкции.Чтобы правильно подобрать размер профиля для устройства перегородки, необходимо учитывать её высоту (чем выше, тем шире и, соответственно, прочнее должен быть профиль) и эксплуатационные характеристики (например, какой толщины будет утеплитель или сколько слоев ГКЛ будет использоваться на перегородке).
Профиль потолочный (ПП)
ПП профиль по форме схож со стоечным. У него так же есть загнутые полочки и бороздки на спинке. Размеры потолочного профиля: глубина 27мм и ширина 60мм. Маркируется он как ПП 60х27. Как следует из названия, этот профиль предназначен для изготовления подвесных потолков, в том числе многоуровневых. Однако на практике этот профиль часто используют для облицовки стен с целью съэкономить закрываемое гипсокартоном пространство.
Профиль потолочный направляющий (ППН)
ППН профиль аналогичен ПН профилю, его размеры – глубина 28мм, ширина 27мм и маркируется он как ПНП 27х28 или ПНП 28х27. Профиль потолочный направляющий составляет пару профилю потолочному ПП 60х27 и служит в качестве направляющей при его монтаже. Строительный рынок предлагает еще одну пару потолочных профилей для ГКЛ – это профиль ПП 50х17 и ППН 20х20. Иногда продавцы называют профиль ПП профилем ПС, но это не влияет на его функционал и служит он для совсем тонких и легких конструкций. Главное при выборе смотреть на размеры и выбирать «парные».Крепление всех видов гипсопрофилей происходит с помощью специальных подвесов. Но это уже совсем другая тема.
Итак, планируя самостоятельно какой выбрать профиль для гипсокартона, обязательно учитывайте особенности ГКЛ конструкции, хотите ли Вы ее сделать долговечной или временной и не экономьте на толщине стоек — лучше один раз сделать крепкий каркас, чем потом переделывать всю конструкцию!
← назад к списку статей и обзоров
Как выбрать профиль для гипсокартона

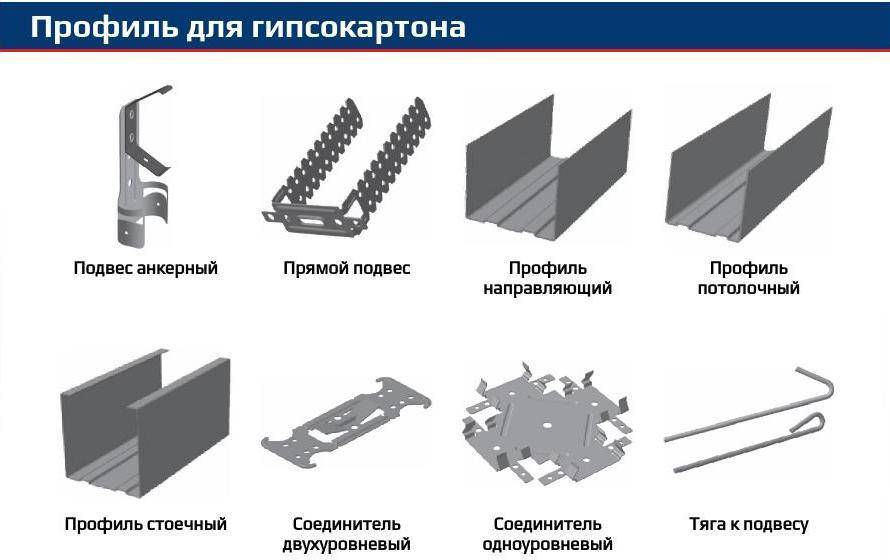

Дополнительные элементы
На сегодняшний день существует масса самых разных комплектующих, которые применяются для крепежа гипсокартонных конструкции. Многие из них не встречаются в обычных точках продажи таких деталей, потому как применяются в особых случаях, и предназначены для специальных задач.
Давайте проанализируем часто используемые элементы крепежа, которые используются повсеместно:
- Для того чтобы как положено закрепить профиль для гипсокартона на том или ином уровне применяются обычно двухуровневый соединитель. Нужно отметить, что располагаться они должны в обязательном случае перпендикулярно.

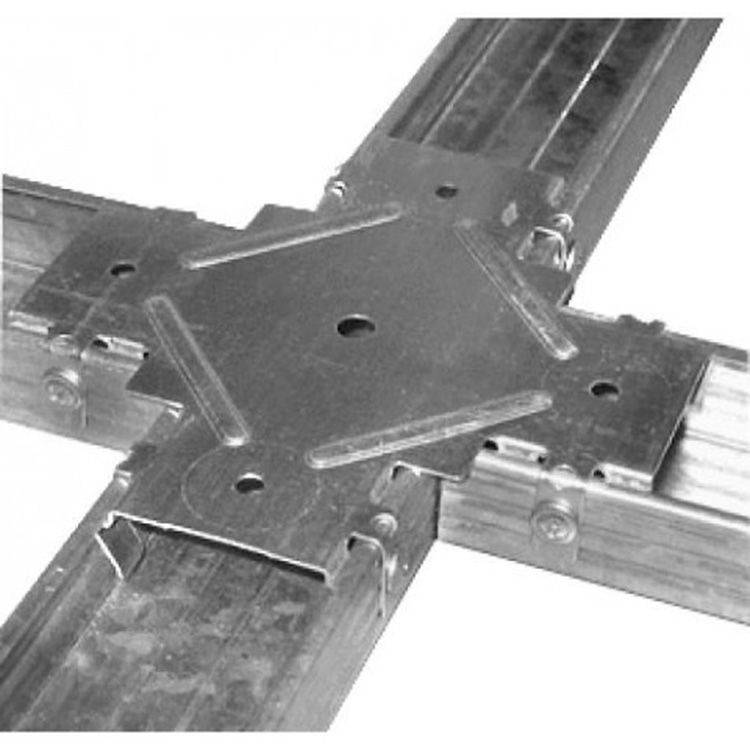

- «Крабом» по-народному называют одноуровневый соединитель, которые использовать можно только на одном из уровней. Расположение – аналогично предыдущему варианту, в данном случае максимальная нагрузка на метр квадратный не должна быть больше 19 кг.
- Подвес с тягой, так еще называют подвес анкерного типа, используют его для соединения непосредственно профиля и потолочной поверхности. В данном случае его применяют, когда прямой подвес не может осуществить качественный соединительный процесс.
Типы профилей для гипсокартона
Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.
В зависимости от места применения различаются профили:
Кроме того, в классификации профилей для ГКЛ существуют разновидности:
- Профиль для обшивки плоскости
- Профиль для устройства перегородочных конструкций
Разновидности профилей для гипсокартона в зависимости от формы бывают:
Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.
Профили для создания основного каркаса
В этой роли применяются:
- Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
- Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
- Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций
Профили для перегородок
Здесь также разработана идентичная классификация, включающая
- Профили направляющие с маркировкой UW , предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
- Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон
Размеры профилей разных категорий
Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.
- Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
- Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм
Профили для перегородок обычно более широкие. Их размеры следующие:
- Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
- Стоечные профили CW в зависимости от назначения имеют размеры:
- 48,8х3000х50
- 73,8х3000х50
- 98,8х3000х50
Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.
Размеры разных видов профилей для гипсокартона
Виды и размеры профилей для гипсокартона
Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.
Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.
Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.
Направляющие c UD или ПН маркировкой
Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.
Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.
Направляющие профили с UW или ПН маркировкой
Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).
В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.
Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.
Профиль для гипсокартона стоечный CW или ПС
Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.
Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.
Несущий профиль CD или ПП
Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.
Длина до 3.9 м, высота 2.9 см, ширина – 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.
Профиль арочный
Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.
Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.
Угловой элемент ПУ
Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.
Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.
Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение
Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.
По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.

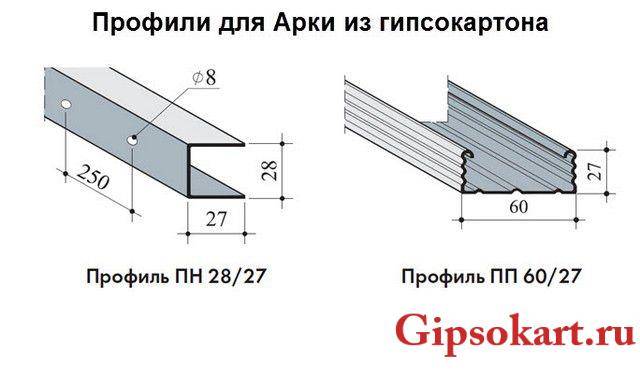

Арочный профиль
Назначение арочного профиля. Часто при отделке помещений требуется сделать дверной проем в виде арки или закруглить стену. В этих случаях используется арочный профиль. Он легко сгибается по одной стороне, что и позволяет делать ровные закругления.
Арочный профиль для гипсокартона

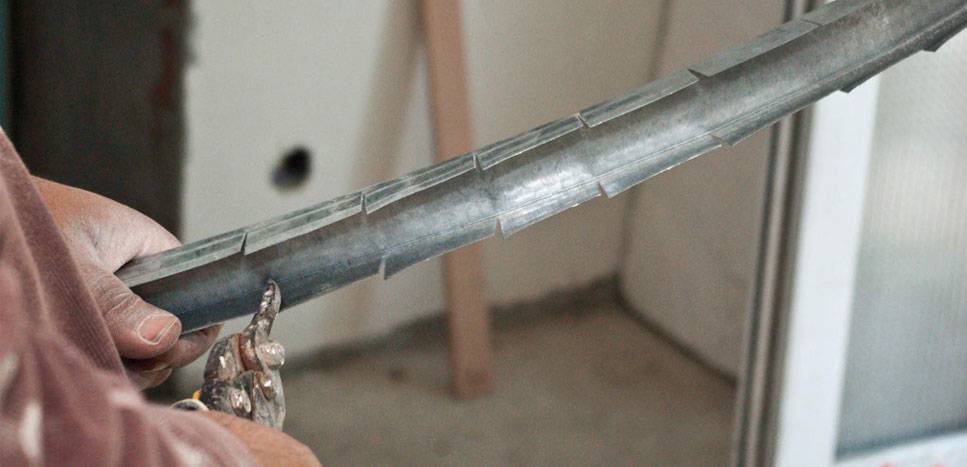

Арочный профиль своими руками. Если в продаже отсутствует арочный профиль, его можно сделать своими руками из направляющего профиля. Болгаркой или ножницами по металлу боковые стенки профиля режутся до основания с шагом не более 5см. Ваш арочный профиль готов.
Арочный профиль для гипсокартона своими руками

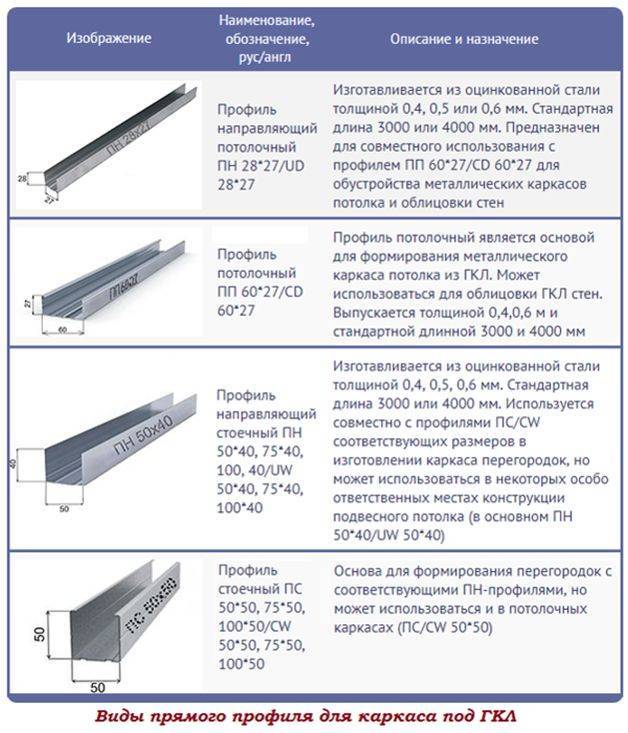

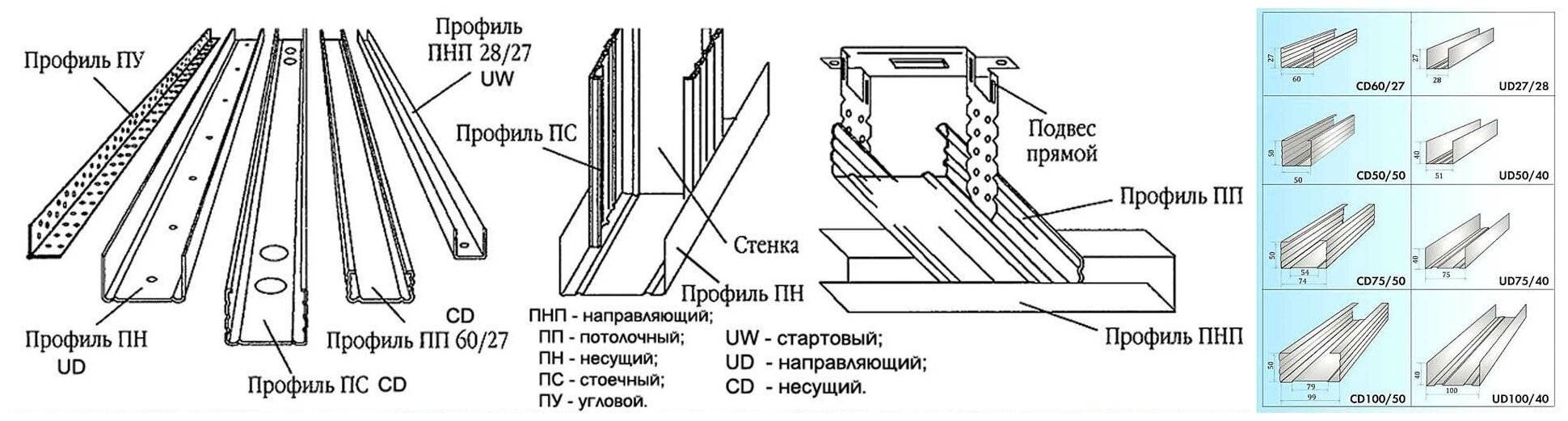

Виды профилей и их назначение
В конструкции каркаса перегородок различают вертикальные и горизонтальные элементы, а на потолке и стенах — продольные и направляющие. По маркировке Knauf есть изделия CD, CW, UD, UW. Первая литера говорит о принадлежности к группе, например, C — для стоек, U — для обвязки. Вторая буква говорит о варианте применения. W ставят при обустройстве перегородок, а D — при облицовке потолков и вертикальных поверхностей.
Отечественное обозначение отличается:
- ПН — обвязочный профиль по периметру при установке перегородочного каркаса (CW);
- ПС — стоечные элементы (UW);
- ПП — погонаж потолочный под листы г/картона (CD);
- ПНП — металлопрофиль для крепления торцов потолочного профиля (UD).
Потолочный профиль
Относится к самой востребованной категории для установки потолочного гипсокартона. Схему рассчитывают так, чтобы сделать отходы листов минимальными.
Размеры ПП профиля (CD):
- длиной выпускают в диапазоне 2500 – 4000 мм, самые ходовые — 3000 и 4000 мм;
- ширина основания — 60 мм;
- боковая полка по высоте — 27 мм.
При монтаже концы заводят в обвязку из направляющего элемента по периметру стен. К потолку фиксируют с помощью подвесов (скоб) так, чтобы в итоге получить ровную плоскость в едином уровне для установки листового материала.
Направляющий профиль потолка
Устанавливают по периметру стен в одном уровне на высоте крепления потолочных профилей под гипсокартон. В итоге получают своеобразную продольную щель для фиксации в ней торцов потолочных прогонов.
Размеры направляющего металлопрофиля (UD) для крепления продольных потолочных профилей:
- длина изделий 3000 и 4000 мм;
- высота по боку — 28 мм;
- ширина основания (к стене) — 27 мм;
- толщина металла бывает 0,4 – 0,6 мм (зависит от изготовителя).
Профили для возведения перегородок
По конфигурации профили категории с буквой W (CW, UW) для отдельных стен и перегородок повторяют форму изделий с маркировкой D (CD, UD), но отличаются поперечными габаритами, чтобы увеличить прочность каркаса.
Модель UW ставят в качестве обвязки на пол, потолок, соседнюю стену для увеличения жесткости стоек. Планки служат направляющим элементом, чтобы установить вертикальный профиль для ГКЛ, размеры которого варьируются:
- длина погонажа — 3000 и 4000 мм;
- ширина основы 50, 65, 75, 100 мм;
- высота по боку — 40 мм;
- металл толщиной 0,4 – 0,6 мм.
Стойки CW выпускают размерами:
- длиной 3000, 4000 мм;
- ширина повторяет размер обвязки — 50, 65, 75, 100 мм;
- боковая часть размером 50 мм.
В каждом элементе на всей протяженности предусмотрены квадратные отверстия в форме буквы Н. Они предназначены для прокладки коммуникаций (проводов) сквозь перегородки.

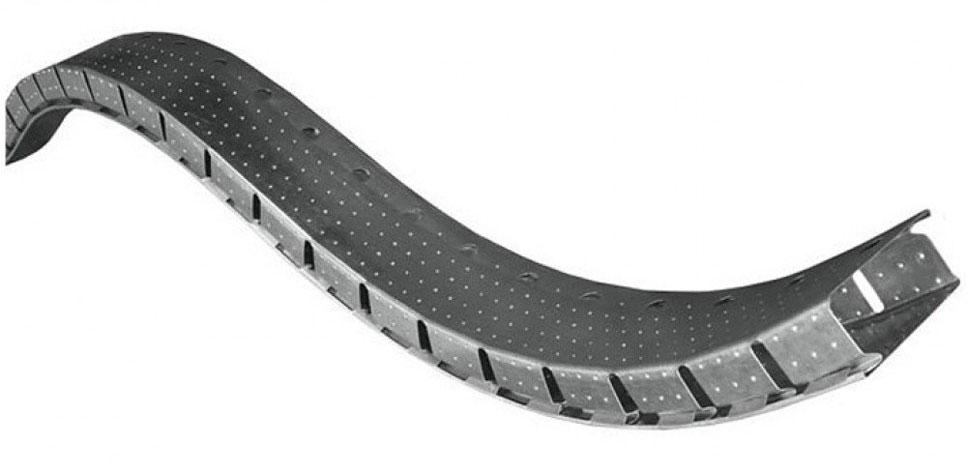

Арочные профили
На протяжении таких полос предусмотрены краевые разрезы, чтобы сгибать погонаж в форме арки. Края листов г/картона в форме дуги или окружности также крепят к основе, поэтому такая опора имеет значение для жесткости. С их применением можно установить арочные полки в стене. Различают вогнутые и выпуклые разновидности полос.
Размеры гипсокартонного профиля:
- вогнутые модели позволяют обеспечить радиус 500 – 5000 мм;
- выпуклые ставят на радиусы 1000 – 5000 мм.
Длиной арочные варианты выпускают 2600 – 4000 мм. Концы профилей также фиксируют в обвязочные полосы, чтобы обеспечить прочность крепления в качестве основы под арку.
К этой категории конструкций относят и волнистые изгибы многоярусного гипсокартонного потолка. Там используют арочные профили для оформления округлых элементов.
Дополнительные аксессуары
Обрешетку под г/картон можно собрать с помощью вспомогательных деталей. Распространенным является CD удлинитель. Этот элемент применяют для стыковки одноименного профиля. Концы вставляют внутрь детали с двух сторон и фиксируют саморезами.
Другие дополнительные аксессуары:
- двухуровневый стыковочный элемент продается в разложенном виде, затем его сгибают в п-образной форме, используют для стыковки перпендикулярных стоек;
- краб применяют для крестового соединения CD профилей;
- прямой подвес для потолочных и стеновых прогонов в виде перфорированной продольной пластины, которую сгибают в виде буквы П;
- анкер для понижения гипсокартонного потолка ставят, если подвеса недостаточно по длине;
- удлинитель для стыкования несущих элементов.
Угловой профиль
Назначение углового профиля. После крепежа листов гипсокартона на каркас возникает потребность выровнять углы и защитить их в дальнейшем от механического воздействия, сколов, трещин. Для этого и нужен угловой профиль. В продаже можно найти разные вариации такого профиля.
- Профиль угловой оцинкованный
- Профиль угловой ПВХ
- Профиль угловой арочный ПВХ
Размеры углового профиля. Для отделки углов гипсокартона ширина полей угла не должна быть большой, достаточно 20-25мм. Поэтому, в продаже, скорее всего, вы найдете следующие размеры уголка:
Этих размеров вполне достаточно для закрепления уголков к стенкам при помощи шпаклевки. Хорошее сцепление получается за счет перфорации, за счет нее уголок хорошо проникает в шпаклевку и после высыхания образует цельную и прочную конструкцию.
Крепежные элементы
Для фиксации профиля используются дюбели либо саморезы. Их забивают или закручивают в местах пересечения соседних элементов. В качестве крепежных элементов могут выступать:
подвесы, используемые при монтаже потолков. При необходимости их всегда можно согнуть, чтобы получить пластину нужного размера;
Функциональный элемент
крабы, имеющие характерную крестообразную конфигурацию. С их помощью можно обеспечить жесткое соединение пересекающихся планок;
Сформировать надежное соединение несложно
- двухуровневые кронштейны, актуальные при устройстве многоуровневого потолка;
- угловые скобы, устанавливаемые на торцах элементов конструкции.
Виды
Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.
Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:
- длина 2.5-4 метра;
- ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
- высота боковых частей 27 мм.
Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.
Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.
В продаже есть направляющие с отверстиями для крепежей.
Вспомогательные профили, применяемые для жесткого основания под ГКЛ.
- Угловой – применяют при отделке конструкции. Это защита углов от ударов.
- Маячковые изделия – используют при штукатурке поверхности.

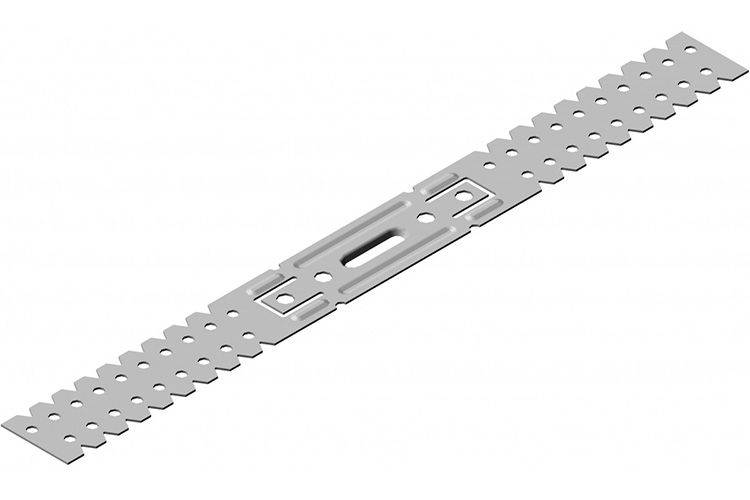

- Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
- Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
- Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).
Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.
Саморез как крепеж к черновому основанию не рекомендуют мастера. Он со временем ослабляет всю обрешетку, она расшатывается. Это отрицательно сказывается на готовой ГК-конструкции.
Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия
Как посчитать количество профилей
Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.
Надо четко представлять как будет выглядеть каркас
Расчет количества направляющих для одной стены
Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:
- Направляющие — ПН. Они монтируются по периметру. Чтобы найти метраж направляющих профилей для обшивки стены, измеряем ее длину и высоту, складываем и умножаем на 2. Если на стене есть окна/двери, направляющий профиль монтируется по периметру этих проемов. К полученной цифре добавляем удвоенную высоту проема и его ширину.
Примерно так выглядит каркас для перегородки
- Стоечные профиля для ГКЛ — СП. Как уже говорили, они ставятся с шагом 60 см. Причем крайний проем не может быть больше 60 см. Даже если остается 10 см, ставится дополнительная стойка. Сначала считаем количество стоек: длину комнаты делим на 60 см, добавляем еще одну — угловую. Например, длина комнаты 4,75 метра. 475 см / 60 см = 7,91 шт — это будет 8 стоек + 1 угловая, итого — 9 шт. Далее ищем метраж — найденную цифру умножаем на высоту помещения. Получаем требуемую длину для стоек: 9 м * 3,2 м = 28,8 м.
- Перемычки. Используют стоечные профили. Их ставят с шагом 60-80 см, но при этом стыки листов гипсокартона по вертикали тоже должны приходится на такую перегородку. Тут придется считать в зависимости от выбранного шага, а потом добавить найденную цифру к той, которую высчитали в предыдущем пункте.
Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.
Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП
Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:
- Метраж профилей ПП для подвесного потолка равен периметру потолка. Измеряем длину и ширину комнаты, складываем и умножаем на 2. Это и будет нужная цифра. Например: делать будет подвесной потолок в комнате размером 3*4 метра. Расчет метража ПП профилей: 3м + 4 м = 7 м, 7 м * 2 = 14 м. Для этой комнаты понадобится 14 метров профиля ПП.
Сначала монтируются направляющие потолочные профили
- Метраж профиля ПНП. Лучше располагать несущие профили вдоль короткой стены. В этом случае делим на 60 см размер более длинной стены: 400 см / 60 см = 6,66 шт, округляем — 7 шт. Добавлять угловую стойку не надо, так как по периметру набит будет направляющий профиль и стойки заправляются в него. Несущие из профиля ПНП расположены вдоль короткой стороны ( в данном примере это 3 метра), то есть требуемая длина профиля этого вида — 7 шт * 3 м = 21 метра.
- Далее считаем количество профиля ПП на перегородки — отрезки длиной по 60 см, которые устанавливаются между двумя соседними несущими профилями. В данном случае перегородки располагаться будут вдоль длинной стены. Потому считаем так: 300 см / 60 см = 5 шт, а общая длина будет 5 шт * 4 м = 20 м.
Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.
Основные виды профилей для гипсокартона
Направляющий
Одним из основных элементов каркаса является направляющий профиль(стеновой) —ПН (UW), имеющий некоторое количество подвидов. Из них основные четыре представителя изготовлены из стали тонкого качества и предназначаются для монтажных работ по созданию каркаса к перегородкам или стенам. К нему фиксируются стойки, например, у направляющего профиля КНАУФ уже имеются готовые отверстия диаметром 8 мм, с помощью которых они крепятся дюбелями к несущему основанию. Это позволяет быстрее осуществить установку каркаса.
Направляющий профиль
Такой профиль бывает:
- длиной300 см;
- высотой боковой части (полки) 4 см;
- шириной основания (спинки) 5; 6,5; 7,5 и 10 см.
Цена направляющего профиля варьирует от 60 р.
Стоечный
Это один из основных составляющих обрешётки, вставляющийся в направляющий профиль, который располагается по периметру объекта. Обладает боковыми частями в С-образного вида. Популярные размеры стоечного профиля ПС (CW) таковы:
- длина – 300; 350; 400 и 600 см;
- высота полки – 5 см;
- ширина спинки – 5; 6,5; 7,5 или 10 см.
Профиль стоечный
Такое изделие может стоить от 150 р.
Потолочный
Применяется во время монтажных работ по сооружению потолка.Его отличие от стоечного в том, что при монтаже отсутствует специальный крепёж, а имеющиеся «канавки» добавляют элементу стойкость.
Профиль потолочный
Обычно размеры ПП (CD) составляют:
- длина – 300 см;
- высота полки – 2,7 см;
- ширина спинки – 6 см.
Цена профиля может начинаться от 95 р.
Направляющий потолочный
Предназначается для возведения каркаса для потолка, служит основой изготавливаемой модели. С боков имеет гофры, расположенные продольно, для придания сооружению жёсткости, а в центральной части находятся отверстия для прикрепления дюбелей. Направляющий потолочный ПН (UD) профиль для крепления гипсокартона располагает величинами:
- длиной – 300 см;
- полкой – 2,7 см;
- спинкой – 2,8 см.
Профиль потолочный направляющий
Кроме перечисленных профилей, имеются неординарные части, применяемые в каркасах, способные улучшить её, защитить, сделать отделку проще и обеспечить ей извилистые формы.
Цена направляющего ПП может быть равна 65 р.
Почему профиль
Гипсокартонная перегородка из профиля практична, проста в монтаже и позволяет добиться надежного крепления листов без привлечения сложных технологий. Безопасные конструкции служат долго и способны выдерживать сильное давление, толчки и удары.
Оцинкованный металлический профиль для гипсокартонных перегородок хорошо подходит для помещений с любыми показателями влажности, если ГКЛ подбираются такого же формата.
Срок их службы измеряется десятилетиями. Еще один плюс – возможность использования вместе с дверными коробками.
Перегородки, созданные на металлическом каркасе, не разваливаются со временем, им не страшны трещины, чрезмерная сухость в помещении, в том числе при нахождении рядом с батареями.
При работе с металлом используют строительные инструменты, которые позволяют менять его форму. Например, слишком широкие, но невысокие потолочные профили 60 х 27 мм можно немного вогнуть внутрь, добившись укрепления перегородки.
С помощью металлических стоек и направляющих разного типа можно создать каркас для гипсокартонных перегородок, которые прослужат несколько десятилетий. При выборе профиля ориентируются на тип конструкции, место ее установки, использование дверной коробки в проеме. Существует несколько вариантов ширины и высоты металлических деталей, каждая из которых подходит для создания каркасов в любом помещении.
Необходимые материалы и инструменты
Для комфортной работы с ГКЛ листами и металлическими направляющими требуются инструменты:
- стоечные элементы (сначала рассчитывают габариты конечной конструкции, а также высоту помещения);
- направляющие (выбирают в зависимости от того, какой профиль нужно использовать для перегородки из гипсокартона);
- дюбель-гвозди;
- перфоратор с буром;
- лента для уплотнения конструкции (улучшает звукоизоляцию);
- саморезы с пресс-шайбой;
- саморезы для металла 2,5-3,5 см;
- молоток, рулетка, шуруповерт;
- отвес, водный или лазерный уровень;
- строительный нож.
Дополнительно потребуется болгарка, которая поможет раскроить основание каркаса. Инструмент делает ровные края и предотвращает дефекты, которые возникают при использовании строительных ножниц (но есть некоторые нюансы использования).
Материал для изготовления деталей каркаса
Все несущие элементы изготавливают из холоднокатаной оцинкованной стали. Ее толщина (а значит, и толщина профиля для гипсокартона) равна 0.4-0.6 мм.
Внимание! Дальше в статье все размеры толщины, ширины и высоты приведены в миллиметрах. Исключение — профиль для гипсокартона с увеличенной толщиной металла
Его используют для усиления дверных проемов и строительства перегородок с особыми условиями эксплуатации. Компания Knauf заявляет о толщине 2.0, но можно найти аналогичные образцы со стенкой 1.5
Исключение — профиль для гипсокартона с увеличенной толщиной металла. Его используют для усиления дверных проемов и строительства перегородок с особыми условиями эксплуатации. Компания Knauf заявляет о толщине 2.0, но можно найти аналогичные образцы со стенкой 1.5.
Изготовление направляющих и стоечных элементов происходит также с помощью холодного проката, но к этой операции могут добавлять еще ряд других:
- Формирование дополнительных ребер жесткости
- Просечка на стенке отверстий для крепления к ограждающим поверхностям
- Насечка шероховатой поверхности для удобства работы с крепежом
А компания Gyproc выпускает профиль «Ультра» с особенной рифленой поверхностью, которая облегчает выполнение монтажных работ, начиная от предварительной расстановки стоечных элементов и заканчивая ввинчиванием саморезов.
