Проектирование систем вентиляции частных домов, квартир и помещений различного назначения

Разновидности общественных сооружений с регламентированной системой вентиляции

Все здания, которые так или иначе связаны с жизнедеятельностью человека, объединяют в три группы:

• бытовые — жилые дома;
• трудовые — промышленные здания и сооружения;
• общественно-административные.

В последнюю группу входят помещения как индивидуального, высокого ранга (администрация, театры), так и типового вида (массовая застройка). Их, в свою очередь, делят на 4 категории в зависимости от их функциональности:

• Блокированные — здесь одновременно размещают магазины, кафе, ЖЭК, кинотеатры, все в одном месте для экономии пространства.
• Универсальные, трансформирующиеся — спортивно-зрелищные или выставочно-киноконцертные помещения, которые быстро перестраивают в сооружения другого назначения при необходимости. Системы вентиляции общественных зданий такого типа разработаны с учетом соответствия универсальным нормам.
• Многопрофильные, стационарные — подготовлены для проведения съездов, семинаров, концертов. Не нуждаются в переделке для каждого типа события.
• Однофункциональные — театр, ресторан, школа. Их используют только в одном направлении.

Если рассматривать общественные здания с точки зрения особенных требований к вентиляции помещений, специфических строительных норм и технологических процессов, то выделяют объекты для:

• бытового обслуживания, общественного питания и торговли (кафе, рестораны, столовые, химчистки, прачечные, бани, магазины розничной торговли);
• отдыха и здравоохранения (аптеки, поликлиники, больницы, санатории, учреждения туризма);
• обслуживания населения в сфере транспортных перевозок (агентства, вокзалы, кассовые конторы);
• спорта и физкультурного оздоровления (оздоровительные и спортивные сооружения и комплексы);
• поднятия культурного уровня (библиотеки, музеи, выставочные залы, театры, цирки);
• воспитания, образования и подготовки кадров (детские сады, школы, ПТУ, средние общеобразовательные учреждения и ВУЗы);
• НИИ, организаций кредитного и страхового сектора, управления (архивы, информационные центры, страховые компании, банки, проектно-конструкторские институты);
• коммунального хозяйства (депо пожарной службы);
• многопрофильного пользования (МФК, ТРЦ).

В помещениях каждого из перечисленных направлений еще на этапе подготовки проекта необходимо конструировать специальные системы вентиляций общественных зданий согласно строительным нормам и правилам.

Проектирование вентиляции чистых помещений

воздух подается сверху

Главное отличие проектирования чистых помещений от помещений другого назначения в необходимости использования НЕРА-фильтров Н11-Н14. НЕРА-фильтры создают высокое сопротивление и в начале использования – до 350 Паскалей, и в конце перед заменой до 650 Паскалей. Эту особенность необходимо учитывать при расчете расходов воздуха. Сопротивление фильтров следует компенсировать.

Классификация фильтров специального назначения

Группа фильтров	Класс	Эффективность	Примечание
Высокой эффективности (Н – НЕРА)	10	85%	Действенность работы фильтра рассчитывается по наличию пыли с частицами размером 0,1 – 0,5 микрометров.
11	95%
12	99,5%
13	99,95%
14	99,995%
Фильтры ULPA сверхвысокой эффективности (U)	15	99,9995%
16	99,99995%
17	99,999995%

При проектировании вентиляции чистых помещений основное внимание обращается:

• повышенной герметичности ограждений;
• устройству тамбур-шлюза;
• подбору фильтров НЕРА.

В чистых помещениях давление должно быть избыточным. Если величина его превышена, возможно снижение герметичности вследствие деформации ограждений. Поэтому величина давления должна строго контролироваться.

При открывании тамбур-шлюза избыточное давление снижается и может сровняться с окружающими помещениями. Тогда через двери в помещение может попадать пыль.

При проектировании вентиляции чистых помещений воздухообмен нередко выражают через подвижность воздуха, которая должна составлять от 0,35 до 0,51 метр в секунду.

Максимальная скорость необходима при высокой активности сотрудников и присутствии пылевыделяющей техники. Если персонала в помещении немного, работа сидячая, а оборудование не выделяет пыль, достаточны минимальные значения скорости.

Движение воздуха в чистых помещениях

После очистки в фильтрах специального назначения воздух проникает в помещения практически без пыли.

Приток воздуха в данном случае выполняет две задачи:

1. Снижение концентрации пыли, появляющейся в помещении во время присутствия персонала и работы оборудования.
2. Эвакуация этой пыли из помещения.

Существует 3 типа движения воздуха в комнатах:

1. Однонаправленное упорядоченное или ламинарное. Воздушные струи двигаются в одном направлении параллельно друг другу.
2. Неупорядоченное или турбулентное. Воздушные струи двигаются не параллельно друг другу.
3. Смешанное. В части зала организуется ламинарное, а в другой – турбулентное.

В проекты чистых помещений закладываются только системы однонаправленного упорядоченного движения воздуха. Для этого воздух подают через фильтры, размещенные по всей поверхности потолка. Пол делают перфорированным и вытяжной камерой под ним. Между вытяжной камерой и фильтрами протянуты воздуховоды для рециркуляции воздуха.

Согласно основам проектирования вентиляции, при ширине чистой комнаты менее 5 метров, имеет смысл запроектировать в нижней части стены вытяжные решетки вместо фальшпола. Вертикально воздух двигается до высоты 0,5 над уровнем пола и далее поворачивает к решеткам.

В чистых помещениях среднего режима нередко организовывают турбулентное движение воздуха. На потолке размещаются НЕРА-фильтры, в общем поток направлен вниз, но отдельные струи не параллельны друг другу.

Смешанная циркуляция воздуха возможна лишь, если в одном зале совмещены технологические процессы с повышенными и обычными требованиями к содержанию пыли в воздухе. Для зонирования помещения особым способом компонуют фильтры на потолке. В «чистых» зонах фильтров больше, в обычных – меньше.

Монтаж своими руками

К монтажу вентиляции в частном доме надо подходить с позиции – какая система была выбрана. Если это естественная модель, то главное – грамотно заложить стояки. С принудительной вентиляцией придется повозиться, особенно, если это разветвленная сеть. Самый простой вариант – установка стеновых вентиляторов, для чего просто в стенах делаются отверстия коронкой и перфоратором под диаметр трубы, куда и вставляется оборудование.

С внешней стороны, то есть, с улицы, труба закрывается козырьком и решеткой. С внутренней устанавливается декоративная решетка

Здесь важно очень грамотно провести подключение вентилятора к питающей сети электрического тока. Для этого обычно проводят штробление стен, куда и закладывается питающий кабель от вентилятора до распаячной коробки. Правда, это делают на стадии ремонта или отделки

Если проводится установка в отремонтированном помещении, тогда рекомендуется проводку прокладывать в специальные пластиковые короба

Правда, это делают на стадии ремонта или отделки. Если проводится установка в отремонтированном помещении, тогда рекомендуется проводку прокладывать в специальные пластиковые короба.

Необходимо отметить, что приточные и вытяжные каналы могут оборудоваться вентиляторами, если в доме устраивается комплексная схема отвода воздуха. При этом, как и в случае расчета естественной вентиляции, определяется максимальный параметр из двух расчетных: вытяжка и приток. Именно на основе проделанных выкладок выбирается вентилятор, а точнее, его производительность.

Несложно провести монтаж и моноблочного устройства. Главная задача – правильный выбор места установки. Как показывает практика, предпочтение отдается улице у стены дома. Хотя вариант в служебном помещении решает проблему замерзания оборудования. Удобен этот аппарат тем, что в него уже включены все необходимые приборы, которые отвечают не только за воздухообмен, но и за чистоту подаваемого воздушного потока.

В общем, можно самому сделать вытяжную вентиляцию или приточную, если правильно провести предварительные расчеты. Нельзя на глаз выбирать оборудование и воздуховоды. Может случиться так, что их мощности и сечения будет недостаточным, чтобы справиться с объемом внутренних помещений.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

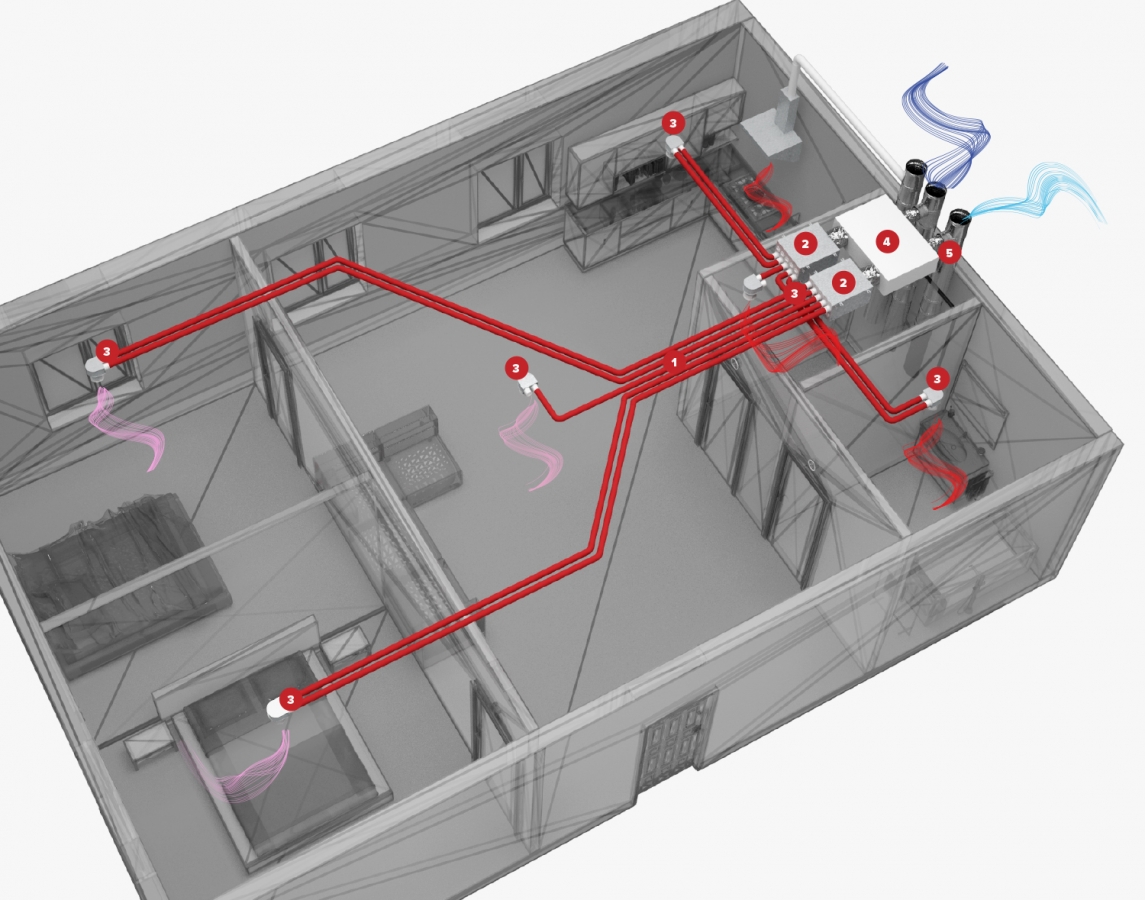

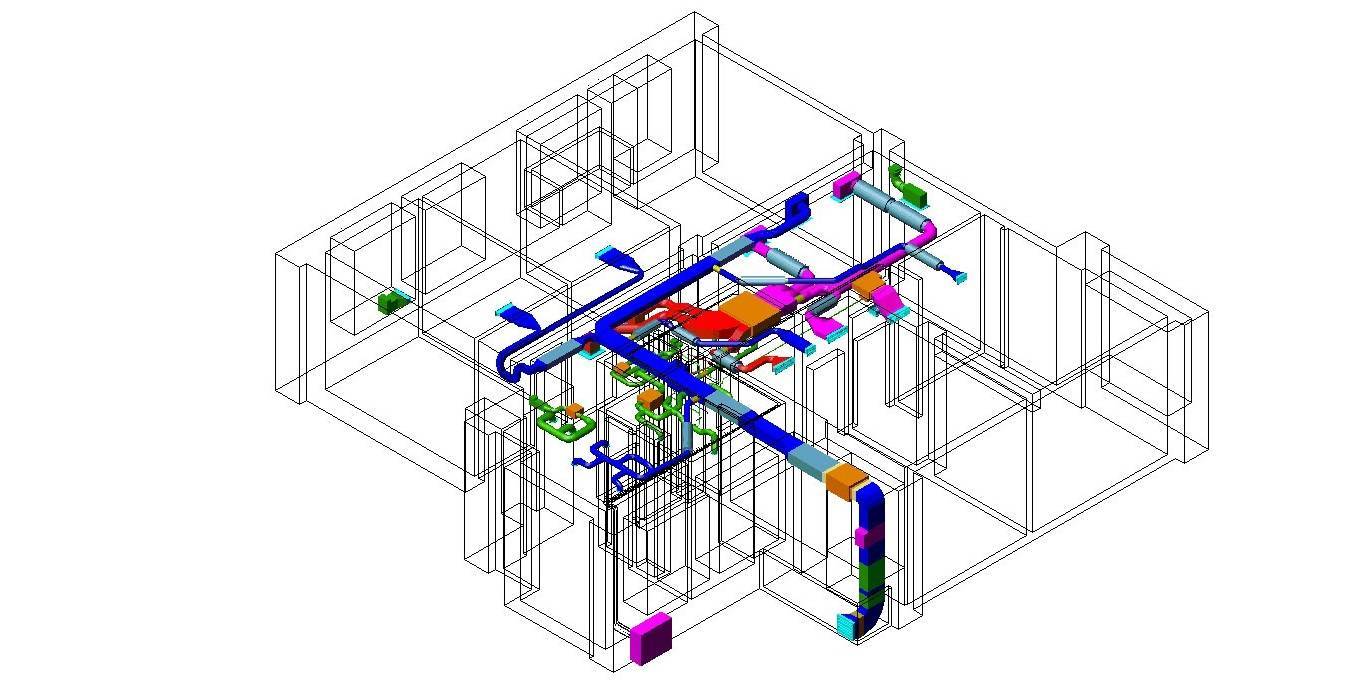

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

• функции климат-контроля,
• функции вентиляции и отопления с помощью внутрипольных конвекторов,
• элементы интеграции с системой отопления и охлаждения,
• видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

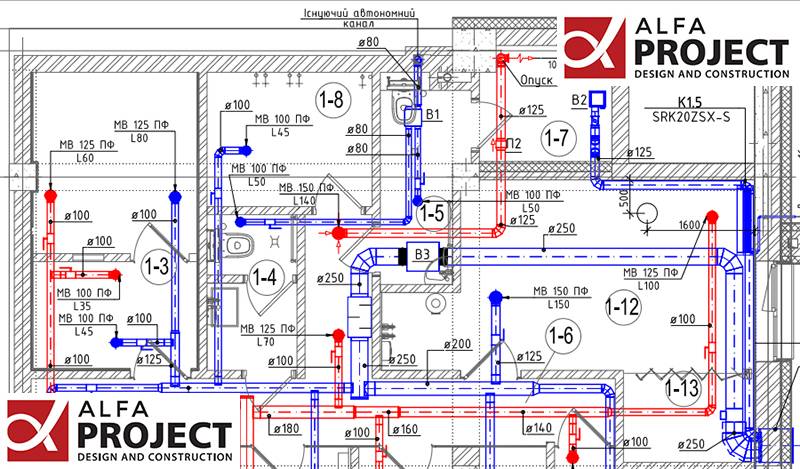

Проектирование вентиляции: основные этапы

Процесс осуществляется по простой и доступной схеме. Она будет полезной для тех, кто планирует разрабатывать ее самостоятельно.

1. Формирование общей схемы в качестве предварительного ознакомления, доработки и корректировки.

2. Разрабатываются эскизы для каждого помещения, с указанием особенностей размещения необходимого оборудования, коммуникационных решений. Дополнительно подготавливается пояснительная записка с комментариями.

3. Подготавливаются данные по воздухообмену и теплопритоку.
4. Разрабатывается технико-экономические комментарии.
5. На завершающем этапе подготавливается окончательный вариант проекта, который утверждается для последующего монтажа вентиляции.

Только после этого можно приступать непосредственно к выполнению основных работу – монтажу.

Классификация промышленной вентиляции

По способу подачи воздушных масс вентиляция в цеху подразделяется на естественную и искусственную:

• Естественная. Воздухообмен осуществляется по законам физики и аэродинамики: движение воздуха побуждается за счет разницы температуры или давления внутри и снаружи помещения. Через приточные решетки в цех засасывается уличный воздух. Он «выдавливает» отработанный воздух через вытяжные отверстия.
• Искусственная. Воздухообмен осуществляется благодаря механическому побуждению с помощью вентиляторов. Основной тип вентилирование производственных помещений. Позволяет проводить предварительную подготовку входящего воздуха, а также фильтрацию выходящего.

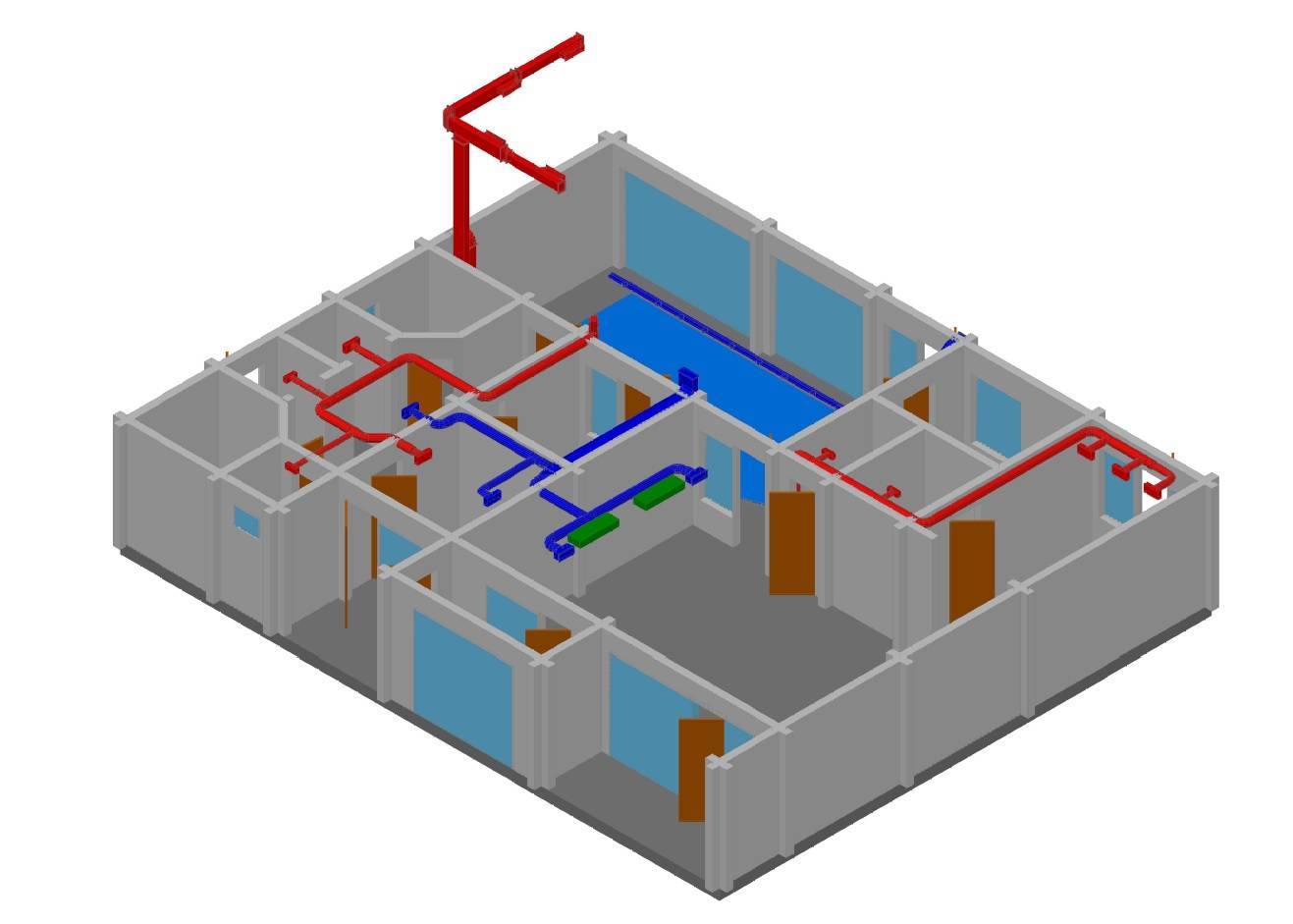

Схема систем вентилирования

По направлению движения воздуха вентсистема подразделяется на приточную и вытяжную:

• Приточная. Основная задача – подача свежего воздуха внутрь цеха. Может быть с искусственным и естественным побуждением. Она представлена канальными вентиляторами, засасывающими воздух снаружи. Часто оборудуется калориферами.
• Вытяжная. Основная задача – удаление отработанного воздуха через вытяжные отверстия. Часто оборудуется фильтрами для предотвращения попадания в атмосферу отработанных продуктов производства.

Вместе они составляют приточно-вытяжную систему вентилирования. Это основа качественного микроклимат любого помещения.

Вы можете спроектировать сплит-систему любой классификации, обратившись в компанию https://fesdem.ru/.

По области действия подразделяется на общеобменную и местную:

Общеобменная. Основная задача – вентилирование всего цеха. В чистом виде применяется, когда на производстве не выделяются вредные химические соединения. Чаще комбинируется с местной.

Общеобменная вентиляция

Местная. Точечная система удаления загрязненного воздуха из определенной области производственного помещения. Классический вариант — это местные вытяжки, установленные над конкретным рабочим местом или станком. Приточная система вентилирования может быть выполнена в виде воздушного душа, завесы или отдельной зоны с контролируемым составом воздуха.

Любая вентсистема на производстве работает по двум основным принципам:

• Перемешивание. Воздух подаётся через потолочные или стеновые приточные отверстия, смешивается с отработанным и удаляется посредством вытяжек.
• Вытеснение. Система механической приточной вентиляции монтируется уровне пола. Подаётся более холодный уличный воздух, вытесняющий отработанный теплый к верху, где установлены вытяжки.

Вытесняющая вентиляция

Нормы воздухообмена в чистых помещениях

С развитием новейших технологий потребность в чистых производственных помещениях выросла. В промышленности применяются все более дорогостоящие и сложные материалы.

В данных условиях цена ошибки при производстве современной продукции из-за несоответствия промышленной среды и оборудования рабочих мест очень высока.

В операционной комнате достичь стерильной атмосферы можно одним способом – выталкивание внутренних воздушных масс притоком свежего кондиционированного воздуха

Во всем мире общепризнанным документом, устанавливающим нормы вентиляции чистых помещений, проектирования, строительства, оснащения и аттестации, а также делящим их на особые классы чистоты является серия стандартов ISO 14644,имеющая общее название «Чистые помещения и связанные с ними контролирующие среды», разработанная Международной организацией по стандартизации (ISO).

В эту категорию нормативов входит 9 регулирующих документов.

Нормативы ISO 14644 «Чистые зоны и связанные с ними контролируемые среды».

№ документа	Краткое название
ISO 14644-1	Классификатор чистоты воздушных масс
ISO 14644-2	Нормы контроля и мониторинга для подтверждения соответствия ISO 14644-1
ISO 14644-3	Способы тестирования
ISO 14644-4	Проектировка, строительный процесс, ввод в действие
ISO 14644-5	Обслуживание
ISO 14644-6	Определения и термины
ISO 14644-7	Изолирующие конструкции (боксы, укрытия с очищенным воздухом и т.д.)
ISO 14644-8	Классификатор молекулярных загрязнений воздушных масс
ISO 14644-9	Классификатор чистоты поверхностей по концентрации частиц

В России используется утвержденная подборка стандартов ГОСТ Р ИСО 14644, которая представляет собой перевод международного норматива ISO 14644 «Чистые помещения и связанные с ним контролируемые среды».

Документация, регламентирующая российские стандарты разработана Техническим комитетом по стандартизации ТК 184 «Обеспечение промышленной чистоты» и общественным учреждением Ассоциацией инженеров по контролю микрозагрязнений (АСИНКОМ).

В зависимости от класса чистоты промышленного помещения и проводимых в нем технических процессов, предъявляются разные нормы к оснащению и оборудованию воздухообмена.

Существует 9 классов помещений, в которых допускается определенная концентрация пыли и микроорганизмов в воздухе согласно нормам ГОСТ ИСО 14644-1-2000.

Таблица пределов максимальной концентрации частиц в помещениях в соответствии с классами чистоты принятых Международной организацией по стандартизации ISO

Системы подготовки вентиляционного воздуха должны обеспечивать его чистоту по числу аэрозольных частиц и, в случае необходимости, наличию микроорганизмов в чистых зонах соответственно требованиям ГОСТ Р 52249-2009 «Правила производства и контроля качества лекарственных средств».

Кроме того, они должны поддерживать перепад давления по отношению к окружающим помещениям более низкого класса чистоты.

Особенности вентиляции общественных зданий

От чистоты воздуха в закрытом пространстве зависит не только уровень комфорта, но и самочувствие людей, которые пребывают в нем постоянно. Если квартиру или дом человек может оборудовать согласно своим личным предпочтениям, то в общественном здании вопрос вентилирования целиком передан в ведение застройщика и управляющей компании.

Загрязнение неминуемо в месте скопления большого количества людей. Этот фактор не зависит от каждого, но наличие в кабинетах десятков компьютеров, оргтехники, специального профессионального оборудования неминуемо ведет к необходимости усиленного вентилирования. В некоторых случаях причиной становятся некачественные строительные материалы, применяемые при ремонте помещений, дешевая офисная мебель.

Главный враг чистого воздуха — дым от сигарет. Здания, где предусмотрены помещения для курящих, нуждаются в особенно внимательном проектировании вентиляционных систем. Требуются достаточно большие материальные затраты и неукоснительное соблюдение норм законодательства. Дым не должен проникать в соседние залы или долго задерживаться в специально оборудованных комнатах.

Вентиляция общественных зданий разрабатывается на этапе формирования проекта архитекторами. Она создается с учетом индивидуальных конструктивных характеристик всего строения и его отдельных площадей. Процедура регламентируется законодательно установленными техническими СНиП. Нормативные акты принимает исполнительная власть. Они определяют:

• правила осуществления деятельности по градостроению;
• инженерные изыскания;
• архитектурно-строительное проектирование.

Для зданий и сооружений действуют строительные нормы и правила 41-01-2003. Они освещают вопросы отопления, вентиляции и кондиционирования.

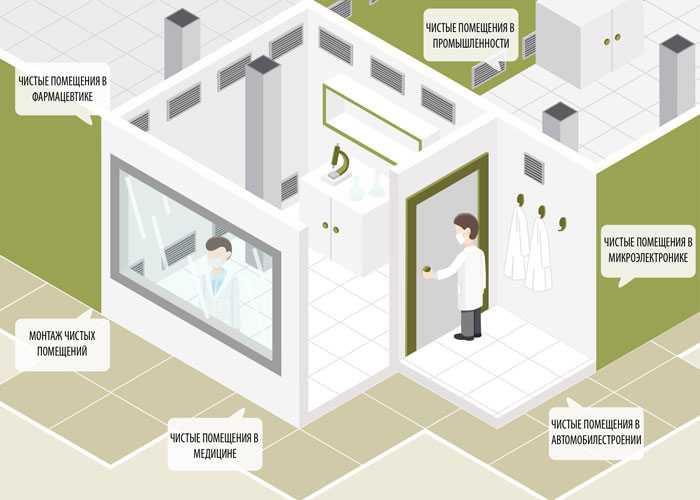

Типы чистых комнат

В основе архитектурно — строительных решений при создании чистого помещения лежит принцип построения «комната в комнате». Рабочая зона чистого помещения образуется пространством, ограниченным с помощью герметизированных элементов ограждающих конструкций.

Чистые комнаты и зоны подразделяются на четыре основных типа:

• Турбулентно вентилируемое чистое помещение. Их также называют чистыми с обычной вентиляцией. Отличаются традиционным методом подачи воздуха через воздухораспределители или фильтры на потолке.
• Чистое помещение с однонаправленным воздушным потоком. Ранее употреблялся термин ламинарный поток. Чистый воздух подается в помещение через систему высокоэффективных фильтров и проходит через помещение, сохраняя направление движения.
• Чистое помещение со смешанным потоком. Этот тип представляет собой турбулентно вентилируемое чистое помещение. В зоне, где продукт может подвергнуться загрязнению, используется лабораторный шкаф (бокс) с однонаправленным воздушным потоком.
• Модульные чистые комнаты или чистые зоны. Используются внутри чистого помещения, чтобы обеспечить более высокий уровень защиты от загрязнений. Возможно использование «чистых» зон с однонаправленным воздушным потоком и турбулентно вентилируемы.

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

Существует три схемы организации воздухообмена в чистых помещениях:

• все потоки воздуха движутся параллельно;
• неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
• смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

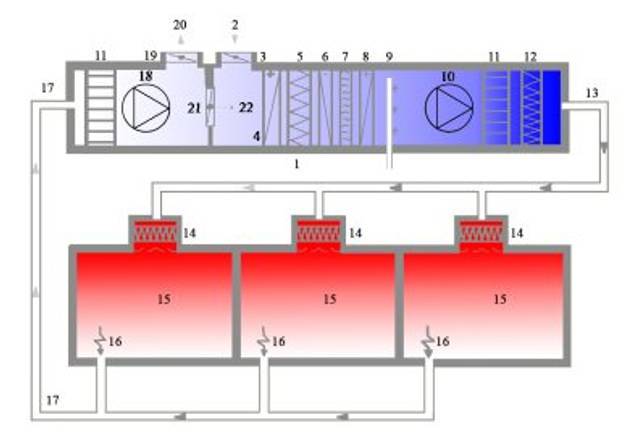

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

• корпус;
• фильтры;
• увлажнитель воздуха;
• теплообменники;
• вентиляторы.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

• фильтр грубой очистки (первая степень фильтрации) – удаляет из воздуха механические загрязнения;
• фильтр тонкой очистки (вторая степень фильтрации) – удаляет бактерии и другие микроорганизмы;
• микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях

Перепад давления должен составлять не менее 10 Па при закрытых дверях

На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места

В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает. Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух. «Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий. Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха. В чистых помещениях нужно применять HEPA-фильтры и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

• Однонаправленный поток поддается через вентиляционную решетку.
• Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.
• Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.
• Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.
• Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Заявка

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Это интересно: Чистка сплит-систем своими руками: как почистить самостоятельно в домашних условиях

Сложности и ограничения при проектировании вентиляции

При проектировании нового здания все места размещения оборудования и вентканалов, организации циркуляции воздуха нужно связать с будущими характеристиками помещений, иных инженерных систем. При проектировании вентиляции в уже существующий объект при реконструкции или капремонте предстоит встроить ее в уже существующие системы и архитектурные решения. Проблемы могут возникать:

• с объективными конструктивными особенностями здания, не позволяющими проложить новые воздухопроводы, смонтировать дополнительное оборудование;
• с правильной организацией циркуляции и обмена воздуха между внутренними помещениями и наружной средой;
• с расчетом энергопотребления, особенно если нагрузка уже достигла максимальных показателей и может быть увеличена только за счет дополнительных источников;
• с организацией вентиляции в разных зонах больших помещений и площадей;
• с обеспечением санитарно-гигиенических норм и безопасности;
• с невозможность проведения работ на несущих конструкциях здания ввиду исчерпания нагрузки, угрозе устойчивости и прочности.

Это далеко не полный перечень сложностей, которые возникнут уже на стадии проектирования. Только при точном описании работ и требованиям к вентиляционной системы подрядчик сможет соблюсти предписания проектировщика.

Проект вентиляции и кондиционирования квартиры

Одним из наиболее важным составляющим для микроклимата в помещении является чистый воздух, который можно нагревать или охлаждать с помощью системы кондиционирования.

В проекте вентиляции подбирается приточная установка с фильтрацией воздуха, а также вытяжные вентиляторы, система рекуперации, шумоглушители и т.д. Все, чтобы было, чисто(без пыли), тихо и без неприятных запахов.

Система кондиционирования учитывает верное расположение внутренних и наружных блоков. Ведь сейчас часто запрещают располагать оборудование под окном и трассу с хладогентом необходимо вести достаточно далеко, а ведь не каждое оборудование способно создать необходимо давление, чтобы хладогент правильно циркулировал в системе.

Данные разделы проектирования требуют внимания специалиста, чтобы создать необходимый микроклимат в помещении.

Вентиляция гальванического цеха

Опасность представляют щелочные, кислотные, электролитные пары, цианистый водород, присутствуют избыточные тепло-влажностные показатели. Вентиляционная система обязательно должна отвечать нормам пожарной безопасности, изготавливаться из нержавеющих материалов, либо покрываться антикоррозийной защитой.

Нормы вентиляции определяют кратность воздухообмена гальванического цеха равную 3 (помещения для производства цианистых солей, других растворов). Приток подается сверху, 5 % от него должны попадать в находящиеся рядом отделения. Удаляемый общей вентсистемой воздухопоток обязательно фильтруется от вредных примесей.

В качестве локального вентилирования используются бортовые отсосы для резервуаров с кислотой, цианистым раствором. Вытяжки оснащаются взрывобезопасными вентиляторами с дополнительным резервным механизмом. Удаляемый воздух должен очищаться перед выбросом наружу.

Состав проекта вентиляции

В основной комплект входит общая информация по чертежам с указанием ведомости рабочих схем и планов, а также перечень прилагаемых расчетов, технических документов и ссылок на определенные источники. Приводится список комплектов исполнительных чертежей.

Общие указания включают перечень оснований для составления документации, например, задание на проект, ТЭО, утвержденные обоснования вложений в возведение несложных строений. В описании приводятся строительные правила и нормы, обязательные для выполнения.

Исходные данные

Проект вентиляции для частного дома: исходные данные – количество комнат

Проектирование проходит на основе инженерного задания, архитектурных схем и дизайнерского проекта строения. Согласовывается проект с государственными органами надзора и контроля, строителями и другими службами.

В состав исходной информации включаются сведения:

• месторасположение и соседние строения;
• климатические данные региона, температура, скорость ветра;
• информация об эксплуатации строения (график работы, нахождения жильцов).

Приводится конструктивное описание здания, его расположение относительно сторон света. Дается список помещений в форме таблицы с указанием объема и площади пола.

Графическая часть

Чертежи разрабатываются на стадии рабочего проектирования и дополнительно к основному комплекту включают деталировку пересечений и узлов основного оснащения с вычерчиванием обвязки устройств. Первостепенное подающее и удаляющее оборудование подается в чертежах в виде структурного изображения.

Схематически показывается оборудование окончания вентиляционных оголовков на кровле. На чертежах приводятся таблицы с указанием габаритов вентиляционных коробов, обозначаются зоны профилактического обслуживания. На каждом чертеже пишутся особые примечания.

Описательная часть

В пояснительной записке приводятся сведения о расходе энергии и мощности электрического вентилятора и другого оснащения. Описываются характеристики и свойства вентиляционной системы, например, размеры, форма трубопроводов, энергопотребление.

Составляется таблица показателей расчетов магистрали по помещениям,и приводятся основы проектирования автоматических модулей для управления системой. Добавляются спецификации оборудования, вставляются схемы вентиляционной магистрали в аксонометрии.

Стоимость проектирования системы кондиционирования дома

от 60-ти (настенные) до 150-ти  (канальные) pублей за 1 мкв.  для коттеджей от 300 м.кв.

   Пояснительная записка:

• Ссылочная часть
• Расчетные параметры
• Пояснительная часть
• Кратность воздухообмена по помещениям (для канального типа внутренних блоков)
• Сводная таблица данных по скорости воздуха в воздухо-распределителях

Ведомость проектных чертежей:

• План кондиционирования
• Фрагменты плана (при необходимости)
• Аксонометрическая схема воздуховодов
• Аксонометрическая схема трасс холодоснабжения
• План расположения оборудования и прокладки электрических сетей
• Принципиальная схема групповых электрических сетей
