Проектирование схемы трехфазного электроснабжения для частного дома на 15 кВт

Кто подключает и где брать разрешение?

Перед подключением составляется договор с электросетевой организацией и хозяином участка. Подключаться следует специально предназначенным для этого оборудованием — это зажимы HEGEL 733 до 35 кв.мм

Все работы внутри участка по проводке электрических кабелей осуществляются самим владельцем участка. После этого нужно будет составить схему расположения электрических сообщений, если сетевая организация одобрит проведенные работы, то в 30-дневный срок они по закону обязаны произвести подключение, с выдачей документов.

Заявление и разрешение на подключение к городской электросети:

Какая стоимость подключения?

Стоимость подключения зависит от региона, в каждой области свои тарифы, но она в среднем не превышает 550 рублей за подключение к линии в 15 кВт. Это зависит от расстояния до близлежащих электросетей.

Исходные данные для проектирования

Не вдаваясь в ненужные для заказчика технические подробности, весь процесс от принятия решения о подключение до получения готового проекта состоит из двух основных частей:

• Технические условия (ТУ);
• Техническое задание (ТЗ).

Технические условия

Получение ТУ – первый шаг к готовому проекту. Технические условия выдаются энергоснабжающей организацией по письменному заявлению. В них подробно рассказывается, что можно делать в рамках СНиП и другой нормативной документации. Для получения техусловий ответственный за распределение энергоресурсов орган предоставляется ряд документов:

1. Схема расположения электрооборудования. На ней в общих чертах показывается расстановка бытовой техники, предполагаемой для установки в частном доме.
2. Линейная схема электроснабжения. Предоставляется только для домов с мощность потребления больше 35 кВт.
3. Трехлинейная схема. Выполняется для сетей 380В.
4. Список энергоустановок с описание их мощности.
5. Документы, подтверждающие право собственности на дом.

Исключение и послабление есть у физических лиц, оформляющих подключение мощностью меньше 15 кВт. Им достаточно обратиться в энергоснабжающую организация с паспортом и списком бытовых электрических приборов, в котором указанна их суммарная потребляемая мощность.

В практике встречаются случаи, когда в разрешение на подключение было отказано по причине завышения требуемой мощности. За этим надо внимательно следить.

Техническое задание

На основании технических условий можно составить техзадание. Оно будет основанием для проектирования. ТЗ может составляться тремя способами:

1. Подрядная организация со слов заказчика составляет техническое задание. Затем оно подписывается заказчиком и отправляется на выполнение.
2. Заказчик самостоятельно составляет ТЗ и в подписанном виде отдает его исполнителю.
3. Участники сделки совместно составляют ТЗ.

Техническое задание на проектирование составляется на основе следующих данных:

• подробного описания всего оборудования, которое планируется установить;
• адреса расположения объекта;
• архитектурных особенностей здания;
• плана дома с описанием функционального предназначения каждой комнаты;
• дизай-проекта. Выполняется, чтобы вписать проектируемую систему энергоснабжения в экстерьер и интерьер.
• индивидуальные пожелания заказчика.

Если техническое задание составлено грамотно и подробно, информации в нём вполне достаточно для проектирования. Электротехнический расчёт будет выполнен правильно.

Процедура подключения

Стандартный рабочий порядок действий:

• заключение договора и получение технических условий в энергоснабжающей организации. Подаётся заявление и список документов, указанных выше, для получения ТУ;
• получение акта ввода, который выдаётся районной электрической сетью. Предшествует установка счётчика, вводно-распределительного устройства и прокладка кабеля от потребителя энергии до ближайшей ЛЭП;
• на основании акта ввода выдаётся «Акт разграничения балансовой принадлежности». Документ разграничивает ответственность за эксплуатацию электрических сетей;
• получение «Акта выполнения ТУ» у энергоснабжающей организации после осмотра счётчика и ВРУ;
• подключению кабеля от источника питания к вводу в дом. Производится только уполномоченным органом. Самостоятельно выполнять работы строго запрещается.

Электропотребители в загородном доме и составление схемы

Чтобы облегчить расчет нагрузок на электросеть и правильно составить ее схему, все энергопотребители в частном доме могут быть разделены на несколько групп:

• Освещение;
• Кухонное оборудование (СВЧ-печь, электродуховка, мультиварка, вытяжка и т.д.);
• Оборудование ванной комнаты (бойлер, стиральная машина);
• Розетки для подключения маломощных электроприборов и бытовой электроники;
• Электроинструменты в подсобном помещении.

Расчет общей мощности, на которую должна быть рассчитана внутридомовая электрическая сеть, производится следующим образом:

• Суммируется номинальная мощность всех имеющихся потребителей;
• Полученный результат корректируется на общепринятый коэффициент одновременности включения приборов, т.е. умножается на 0.7.

Помимо общей мощности, весьма важно учитывать нагрузку по каждой из групп потребителей. При этом в одну группу не следует включать приборы, суммарная мощность которых бы превышала 4.5 кВт. Если мощность превышает данное значение, то некоторые из приборов потребуется выделить в отдельную группу и планировать их подключение по отдельной линии

Ориентироваться при расчетах можно на следующую таблицу:

Если мощность превышает данное значение, то некоторые из приборов потребуется выделить в отдельную группу и планировать их подключение по отдельной линии. Ориентироваться при расчетах можно на следующую таблицу:

Чтобы обеспечить безопасное и надежное электроснабжение, необходимо определиться с типом используемых проводов. Для частных домов допускается использовать только медные провода, отличающиеся длительным сроком службы.

Рассчитывая схему электропроводки, для каждого ее участка нужно придерживаться следующих правил:

• Проводка должна быть абсолютно безопасной при эксплуатации;
• Потери в кабеле должны быть минимальными;
• Срок службы кабеля не может быть менее 10 лет.

Таким требованиям полностью соответствуют кабели типов NYM, ВВГнг, ВВГ, ПУНП. Все они могут быть использованы для подведения энергии скрытой проводкой к розеткам и осветительным приборам. Если выбран открытый способ монтажа электропроводки, то можно использовать кабели ПУГНП или ПУГВП.

Как определить номинал вводного автомата?

Номинал вводного автомата можно определить следующими шагами:

1. Определение максимальной мощности электрического устройства: определите максимальную мощность электрического устройства, которое вы хотите защитить через вводный автомат. Это может быть указано в ваттах (W) или в амперах (A).

2. Расчет максимального тока: если максимальная мощность указана в ваттах, то необходимо рассчитать максимальный ток, используя формулу: I = P / U, где I — это максимальный ток, P — максимальная мощность в ваттах, U — напряжение электросети (обычно 220 В).

3. Выбор номинала автомата: определите номинал автомата, который соответствует максимальному току, рассчитанному в предыдущем шаге. Обычно рекомендуется выбирать автомат с номиналом,

немного превышающим рассчитанный максимальный ток, чтобы учесть возможные колебания тока в электросети.

4. Установка вводного автомата: после выбора номинала автомата установите его в электрощит, следуя инструкциям по установке.

Важно помнить, что выбор подходящего вводного автомата для защиты электрического устройства важен для его безопасной эксплуатации и для предотвращения возможных неполадок в электросети

Что такое трехфазный ток

Реактивная мощность

Это система, объединяющая три электроцепи с токами, которые разнятся по фазе на 1/3 периода. Причём их собственные ЭДС совпадают по частоте и амплитуде и имеют такой же фазовый сдвиг. У такой структуры фазное и линейное напряжения соответственно равны 220 В и 380 В. Частота периодических колебаний – 50 герц (Гц).

Если подключить к осциллографу токовые синусоидальные сигналы от трёхфазной сети, то можно будет увидеть, что они совершают прохождение своих точек максимума в регулярной фазовой последовательности.

Общая формула мощности переменного тока:

P = I*U*cosϕ,

где:

• P – мощность, (Вт);
• I – ток, (А);
• U – напряжение, (В);
• cosϕ – коэффициент мощности.

Значение cosϕ должно стремиться к единице. Средний коэффициент мощности лежит в интервале 0,7-0,8. Чем он выше, тем больше КПД установки.

В случае 3-х фазных сетей мощность будет зависеть от схемы соединения источника и нагрузки.

График трёхфазного тока

Сборка модульных элементов щита

Для тех, кто ни разу не соприкасался с подобной задачей, можно привести инструкцию для сборки электрического щита. Подготавливаем рабочее место, ничто не должно мешать сборке модулей. Делаем хорошее освещение.

Понадобятся следующие модули:

• автоматический выключатель (выключатель нагрузки);
• реле напряжения;
•  устройство защитного отключения (УЗО);
• дифференциальные автоматы;
• автоматические выключатели;
• кросс модуль.

Можно собрать однофазный щиток своими руками, при условии, что имеются определенные знания электрика.

Все модули крепятся на заранее снятой DIN рейке. Располагаются в таком же порядке строго по списку. Крепятся модули с помощью специальных фиксаторов. Проверив правильность распределения, приступаем к клеммам. На них нужно отпустить винты.

Понадобятся разные типы гребенок. Вводные зажимы (клеммы) помогут удобнее подключить гребенки к силовым проводам. Их нужно размещать между клеммой модуля и гребенки.

Для дальнейшей сборки электрощита один конец нулевого провода должен быть свободен. Он подключается на главную шину рабочего ноля. Нулевые шины и нулевые выходы всех УЗО коммутируются, синим проводом.

Все неиспользуемые соединения закручиваются шуруповертом. После этого весь монтаж проверяется. Подав напряжение на вводный автомат, нажимаем кнопку тест.

Клеммы автоматических выключателей проверяются на напряжение. Когда они включены, делаются такие же замеры и на выходе. Чтобы бытовые приборы не перегорали от перепадов напряжения, устанавливают реле контроля напряжения. Метод сборки трехфазного щитка такой же как и для однофазного. Различаются только по количеству токопроводящих жил.

Проект подключения и необходимая документация

Проект электроснабжения частного дома 15 кВт 3 фазы включает в себя несколько разделов, каждый из которых касается определенного этапа реализации. На подготовительной стадии проводятся следующие обязательные мероприятия:

• подготовка и согласование разрешительной документации;
• прорисовка электрической схемы и выбор потребителей по мощности в реактивной нагрузке;
• разбивка их на отдельные группы.

Подготовка документации

Документы оформляются на основании технических условий подключения трехфазной сети

Пакет разрешительной документации комплектуется на основе ТУ, определяющих порядок обустройства и эксплуатации трехфазной сети. Они выдаются представителями местного «Энергосбыта». На основании технических условий оформляются следующие документы:

• договор с поставщиком электроэнергии в регионе;
• акт осмотра эксплуатируемого оборудования;
• заключение по функциональности схемы, выбранной для конкретного объекта;
• акт разграничения действующих электросетей по их балансовой принадлежности.

Помимо этого на данном этапе проектирования учитываются особенности эксплуатации конкретных потребителей электроэнергии — насосного и станочного оборудования в частности.

Схема и выбор мощности

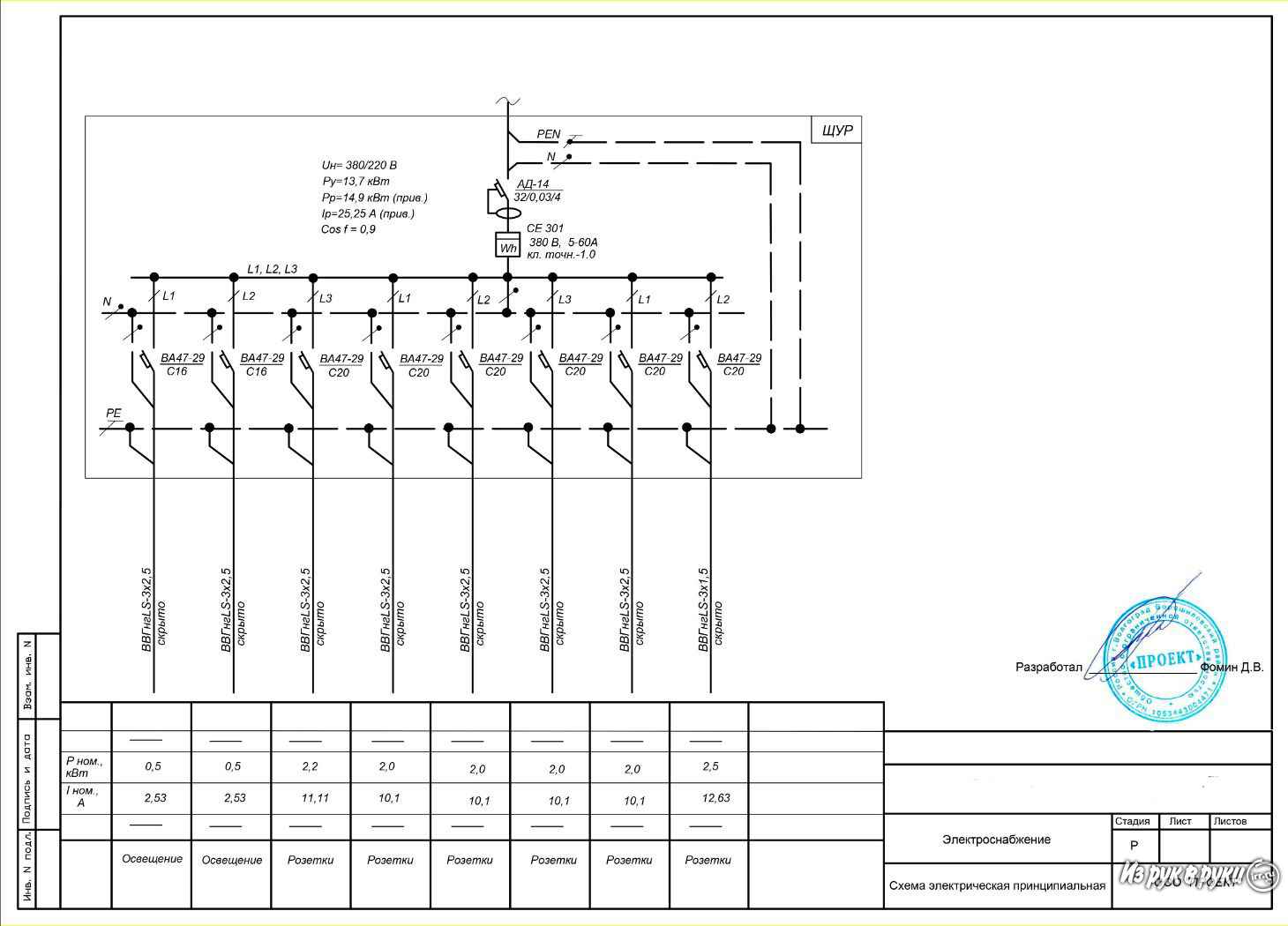

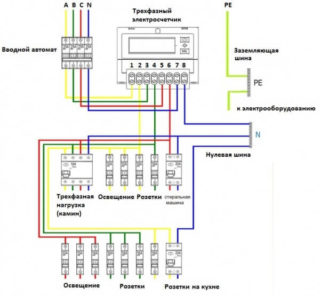

Схема трехфазного электроснабжения

При прорисовке схем подключения трехфазного электричества в частных домах необходимо учитывать следующие детали:

• На ней обязательно указание трассы прокладки, типа и основных характеристик кабеля электропроводки, а также мест расположения электроустановочных изделий.
• То же самое проделывается в отношении защитного оборудования: счетчика электроэнергии, вводного и распределительных автоматов, а также УЗО.
• В схеме также указывается тип используемой системы защиты от поражения током (способ разводки PE и N проводников), а также необходимость повторного заземления.

Кроме того, дается ссылка на использование дополнительного защитного оборудования — реле контроля напряжения в частности.

Расчет потребляемой мощности в киловаттах производится по типовому алгоритму, согласно которому все показатели по предполагаемым нагрузкам просто складываются.

Разбивка на группы

Подключение электричества на участке

Все потребители, указанные на схеме электроснабжения дома 15 кВт (розетки и осветительные приборы) разделяются на отдельные группы. Такое разбиение очень удобно для ремонта и обслуживания обустраиваемой системы электропитания. За функционирование каждой из этих группа «ответственен» отдельный автоматический выключатель, устанавливаемый в электрическом щитке. С его помощью при необходимости ремонта, например, можно отключать только данную ветвь электропроводки, оставляя все другие в рабочем состоянии.

Для каждой такой группы расчет максимальной мощности потребления делается отдельно. Исходя из полученных данных, выбирается подходящий по номинальному току автомат. Кроме того, они являются основой для выбора сечения проводников для этого ответвления домашней электросети.

Все эти данные необходимы, чтобы в соответствии с требованиями ПУЭ подключить обслуживаемый объект к энергосистеме. При их наличии определиться с количеством расходных материалов, защитных приборов и других образцов электрооборудования будет значительно проще.

Однолинейная схема электроснабжения своими руками | ProElectrika.com

Графическое отображение схем электроснабжения

Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.

Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».

Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.

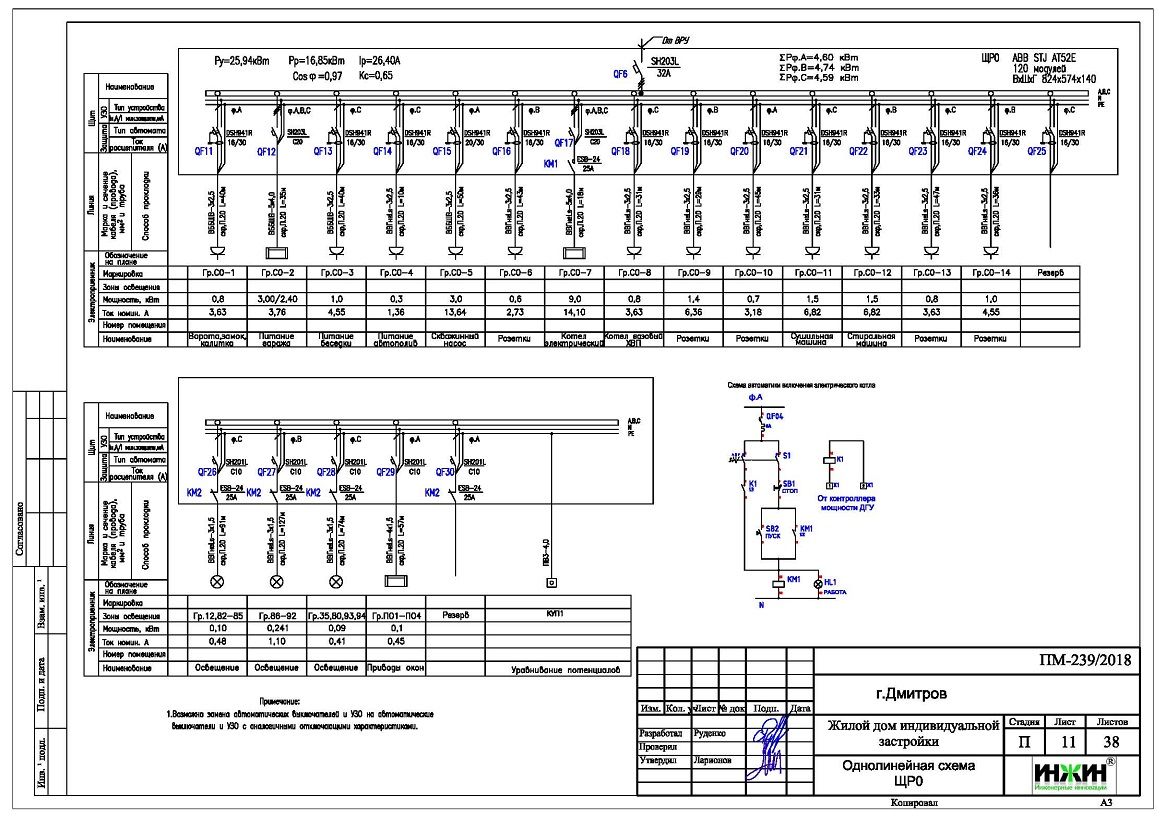

Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.

Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.

Виды схем электроснабжения

При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.

Исполнительная схема электроснабжения

представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.

В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.

Структурные схемы

представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.

Функциональные схемы

выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов, и они не являются планировочными документами.

Принципиальные схемы

принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.

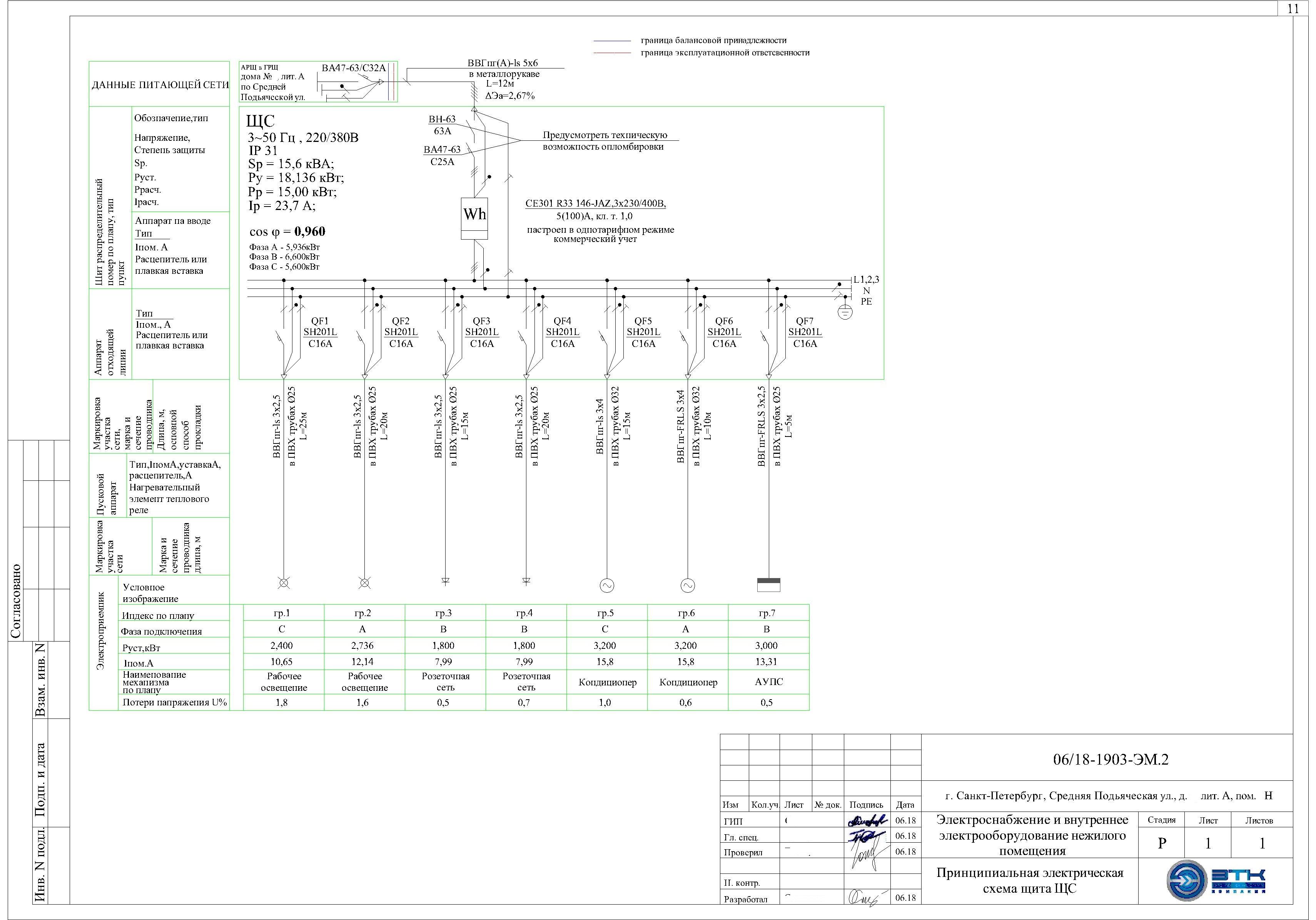

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

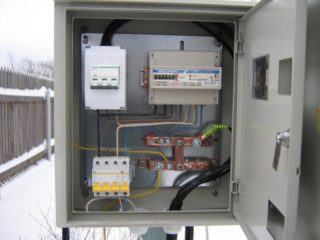

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Как подключиться к электросетям – рычаги давления

Закон регулирует правила поставки электрической энергии к границам со стороны потребителя, но в некоторых случаях заявитель может столкнуться с некоторыми проблемами:

• незаключение договора электросетевого хозяйства;
• нарушение сроков технологического присоединения;
• отказ в принятии заявления.

Комбинированные котлы на дровах и электричестве – оптимальны для загородного дома, читайте далее.

Каждый заявитель должен знать свои права и обязанности перед энергоснабжающими организациями, а также руководствоваться действующими нормативными актами:

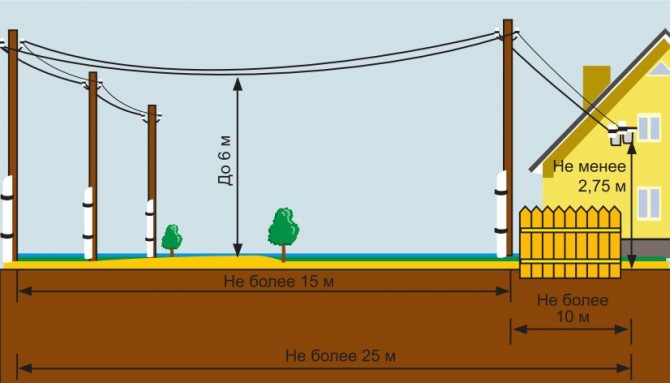

• электрическая сеть не должна проходить дальше 25 м от границ участка;
• коммерческая ценность относится к вопросам, не относящимся к установленным нормам;
• правила работы регулируются указом № 861.

Любой выход из деятельности ЕСО вне закона, в том числе нарушения трудового законодательства, пресекается антимонопольными службами и грозит организации крупным штрафом.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.– 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.– 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

• В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
• Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Рекомендации электрика

Следует придерживаться основных правил при работе:

• на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
• заведение жил проводится только вертикально или горизонтально;
• места соединений должны находиться только в монтажных коробках;
• для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
• самой большой ошибкой является монтаж выключателя в разрыв ноля;
• разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Особенности обустройства распределительного щитка

Трехфазная измерительная плата

Однолинейная схема щита учета 15кВт 380В (как частный случай) является наиболее распространенным вариантом построения этой части системы электроснабжения. При его обустройстве учитываются следующие варианты комплектации с учетом различий однофазного и трехфазного электропитания:

• Использование стандартных однополюсных автоматических выключателей и автоматических выключателей защиты от замыканий на землю в качестве средств защиты (по одному на каждую фазу).
• Использование в схеме 4-х полюсного дифференциального блока.
• Установка в щитке двухполюсного автомата, дополненного перекидным модулем и УЗО.
• Установка однополюсного линейного автоматического выключателя вместе с 4-полюсным автоматическим выключателем замыкания на землю и переходным модулем.

Каждый из этих вариантов при наличии места в щитке подходит для обустройства и подключения полноценной трехфазной системы электроснабжения. Выбор конкретного набора обменных единиц зависит от предпочтений и финансовых возможностей владельца загородного жилья.
