Кондиционер для приточно-вытяжной вентиляции

Виды

Канальные кондиционеры делятся на несколько разновидностей по следующим признакам:

По напору вентилятора внутреннего блока

Напор — это давление, соответственно, измеряется он в Паскалях (Па). Кондиционеры бывают:

• низконапорными, с напором до 50 Па;
• средненапорными, с напором до 150 Па;
• высоконапорными, с напором до 300 Па.

Чем более высоким является аэродинамическое сопротивление подключаемых к кондиционеру воздуховодов, тем более сильный напор требуется для продавливания через них воздуха.

По режиму работы (тип электрической схемы)

Есть два варианта:

1. Старт/стоп-кондиционеры: в этих приборах компрессор всегда работает с одной и той же скоростью, соответственно, и мощность теплового насоса остаётся практически постоянной. Для поддержания температуры на заданном пользователем уровне автоматика периодически отключает охладитель, отчего данный режим и получил название «старт/стоп».

2. Инверторные: более современные кондиционеры, в электрической схеме которых имеется инвертор — электронное устройство, позволяющее получать переменный ток любой частоты. Благодаря этому появляется возможность регулировать скорость работы компрессора и, соответственно, мощность теплового насоса.

Инверторный кондиционер не отключается — он устанавливает оптимальную мощность охлаждения и в таком режиме работает постоянно.

Следует знать, что продавцы зачастую приписывают инверторным кондиционерам преимущества, которых на самом деле не существует. Желание поднять спрос на эти модели вполне понятно: инверторный охладитель стоит в 1,5–2 раза дороже обычного старт/стоп кондиционера той же мощности.

Вот самые распространённые мифы:

1. Инверторный кондиционер экономит электроэнергию: при этом сообщаются умопомрачительные цифры — до 30%. Однако, любые попытки найти информацию о том, где, кем и при каких условиях проводились исследования, оказываются безрезультатными. Если же рассуждать теоретически, то инверторная модель может оказаться даже более затратной: в ней имеется дополнительный потребитель в лице платы управления инвертора плюс для его силовой схемы характерны некоторые потери.
2. Режим работы без отключений продлевает срок службы компрессора: в ответ на подобное утверждение опытные мастера советуют вспомнить компрессоры советских холодильников, которые работали в режиме «старт/стоп» десятилетиями и при этом не ломались. То же самое можно сказать о компрессорах первых импортных кондиционеров, появившихся в СССР в 80-хх. Они исправно служили очень долго, пока прибор не меняли по причине морального старения или утраты привлекательного внешнего вида. Таким образом, можно сделать вывод: компрессор — весьма живучий агрегат, даже если он работает в режиме «старт-стоп».
3. Инверторный кондиционер менее шумный: компрессор в сплит-системе специально вынесен в наружный блок, чтобы его не было слышно в помещении, поэтому режим его работы на внутренний шумовой фон не влияет. «Звуковое сопровождение» производит вентилятор внутреннего блока и движущийся поток воздуха, на которые инвертор не оказывает ни малейшего влияния.

Единственное реальное преимущество инверторных кондиционеров состоит в том, что они поддерживают стабильную температуру (при режиме «старт-стоп» она постоянно колеблется в пределах 3-х градусов), и главное — подают менее холодный воздух. Последнее обстоятельство снижает вероятность простуды, что особенно актуально во время сна, когда человек наиболее уязвим.

По наличию дополнительных функций

Некоторые модели «канальников» имеют расширенный набор возможностей:

1. Функцию дополнительной обработки воздуха: подразумевается наличие увлажнителя, ионизатора, УФ-лампы (обеззараживание) и фильтра тонкой очистки, например, угольного или фотокаталитического.

2. Функцию подмеса наружного воздуха: очень удобная опция. Пользователи кондиционеров, в которых она не предусмотрена, вынуждены отказаться от проветривания и сидеть в душном помещении. Если же всё-таки открыть окно, то приток тёплого наружного воздуха будет неконтролируемым и весь наработанный кондиционером холод улетучится, да и сам он может выйти из строя из-за перегрузки.

Совсем иное дело — при наличии функции подмеса свежего воздуха. Аппарат сам осуществляет его забор через проведённый сквозь стену воздуховод в допустимом количестве, которое не приведёт к ощутимому изменению температуры и перегрузке. При отключении кондиционера воздуховод автоматически перекрывается электромагнитным клапаном. Обычно объём свежих поступлений составляет 8—15% от объёма воздуха, прокачиваемого через охладитель, но при необходимости этот показатель можно кратковременно увеличить до 20—30%.

Миф №4 . Кондиционер нагревает воздух

На самом деле . Частично это правда – кондиционер, выполненный в виде сплит-системы, может подогревать воздух. Однако есть ряд ограничений, основное из которых – невозможность подогрева зимой. Включать сплит-систему на подогрев можно только при положительной уличной температуре (более дорогие модели — до -10С). При попытке обогрева помещения кондиционером в мороз, в недорогом кондиционере может сломаться компрессор, а в дорогом электроника не позволит включить подогрев

Осенью и весной, при плюсовой температуре, включение кондиционера в режиме подогрева должно производиться с осторожностью, поскольку радиатор внешнего блока охлаждается и на нём образуется большое количество конденсата и для предотвращения поломки кондиционера необходимо регулярное его удаление. В описаниях некоторых кондиционерах можно увидеть функцию «зимний комплект». Некоторые потребители, не разобравшись, считают, что эта функция кондиционера обеспечит оптимальную температуру воздуха в помещении в зимнее время

На самом деле, данная функция подразумевает охлаждение в зимний период помещений с интенсивным тепловыделением (например, комнат, где размещено большое количество аппаратуры). К подогреву воздуха, актуальному для большинства потребителей, это не имеет никакого отношения

Некоторые потребители, не разобравшись, считают, что эта функция кондиционера обеспечит оптимальную температуру воздуха в помещении в зимнее время. На самом деле, данная функция подразумевает охлаждение в зимний период помещений с интенсивным тепловыделением (например, комнат, где размещено большое количество аппаратуры). К подогреву воздуха, актуальному для большинства потребителей, это не имеет никакого отношения

В описаниях некоторых кондиционерах можно увидеть функцию «зимний комплект». Некоторые потребители, не разобравшись, считают, что эта функция кондиционера обеспечит оптимальную температуру воздуха в помещении в зимнее время. На самом деле, данная функция подразумевает охлаждение в зимний период помещений с интенсивным тепловыделением (например, комнат, где размещено большое количество аппаратуры). К подогреву воздуха, актуальному для большинства потребителей, это не имеет никакого отношения.

Теперь о проветривателях. Их модификация, называемая «бризер», имеющая функцию климат-контроля, подогревает воздух в помещении до заданной пользователем температуры вне зависимости от температуры за окном. Чем больше разница температур, тем эффективнее происходит нагрев. Большинство проветривателей без функции климат-контроля также подогревает воздух, но без возможности задания конкретного градуса – у прибора есть несколько мощностей нагрева, и чем выше эта мощность, тем теплее температура свежего воздуха в помещении. Рекуператоры нагревают воздух за счёт передачи тепла приточному воздуху от вытяжного. При наличии проветривателя, подогревающего воздух, не нужно тратиться на обогреватель. В случае рекуператора, подогрев даже не требует дополнительных затрат на электроэнергию.

Резюме

Таким образом, можно сделать вывод, что бытовой кондиционер и бытовой проветриватель – разные устройства, предназначенные для решения разных проблем, и в идеале дополняющие друг друга. При наличии проветривателя в помещении, для охлаждения воздуха в летний период достаточно простого, недорогого кондиционера (при расчете мощности кондиционера в тандеме с проветривателем, необходимо ставить кондиционер более мощный, чем если бы он ставился без проветривателя, так как в летнее время проветривание теплым воздухом потребует от кондиционера дополнительной мощности) поскольку функции подачи свежего воздуха, его фильтрации от всевозможных примесей и, при необходимости, подогрева – решает проветриватель.

(с) Свежий Воздух. Копирование только с указанием URL

В условиях современных герметичных квартир все чаще возникают вопросы, связанные с неэффективностью , а именно с отсутствием притока уличных воздушных масс. Вследствие отсутствия поступления свежего воздуха, в таких помещениях значительно уменьшается содержание кислорода в воздушной смеси, что приводит к резкому снижению умственной и физической активности находящихся в нем людей.

Сегодня эта проблема решается при помощи создания принудительной

Оснащения помещений проветривателями и стеновыми приточными клапанами, а также специализированным климатическим оборудованием – кондиционерами с притоком свежего воздуха. Справедливости ради следует сказать, что более корректно называть это оборудование не с притоком, а с подмесом уличного воздуха, причем объем воздушных масс, поставляемых в помещение, обычно не превышает 40 %.

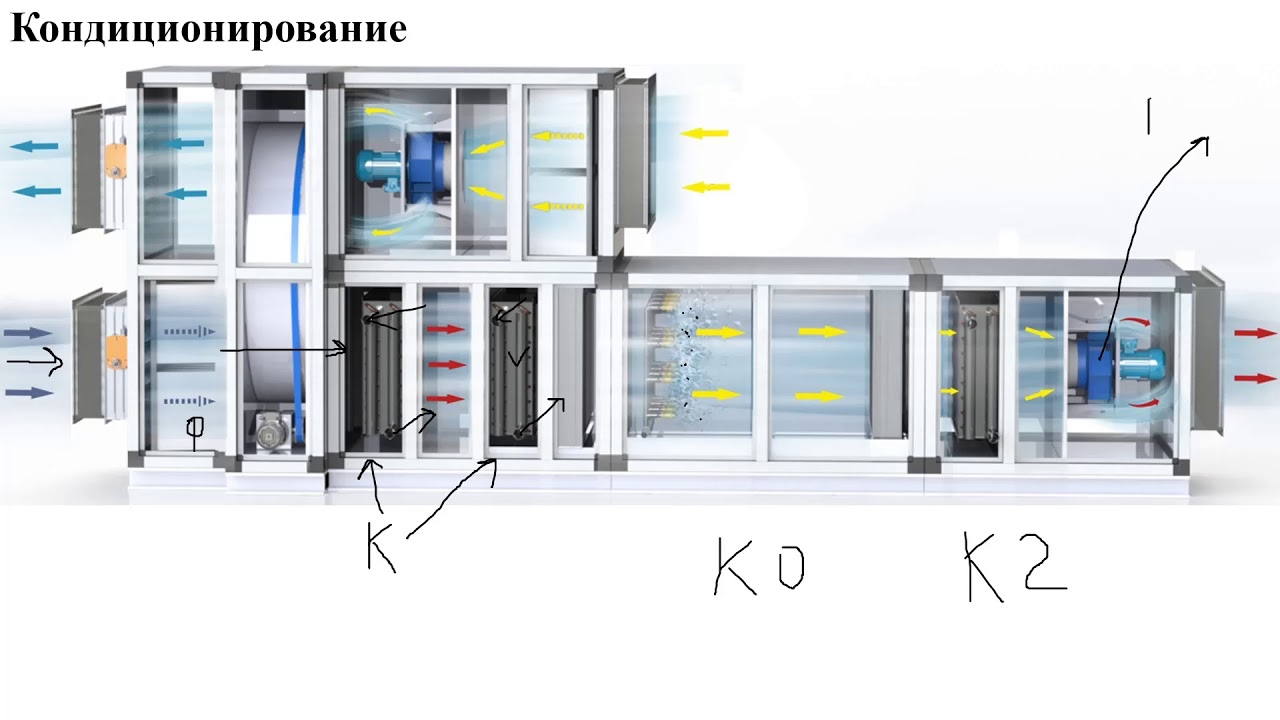

Принцип действия кондиционера

Канальное оборудование работает так же, как и любой другой прибор для кондиционирования. В качестве основы выступает тепловой насос. В нём есть так называемый хладагент. Это особый газ. Также здесь имеются объединённые трубками радиаторы в количестве 2 штук. Они создают замкнутый контур. Наконец, в составе имеется компрессор. Он принуждает газ совершать циркуляцию по кругу. Тепло перекачивается посредством последовательного сжатия и расширения описанного газа.

В наружном радиаторе можно обнаружить сжатие, одновременно с этим увеличивается температура газа. Отмечается разность температур с наружным воздухом, из-за чего возникает теплообмен. Хладагент передает сосредоточенную в нём тепловую энергию. Она накапливается в результате взаимодействии с воздухом в комнате.

Благодаря монтажу наружного радиатора на улице, увеличивается давление в области дросселя. Это особое устройство, которое дозированно пропускает газ. Получается, что хладагент нагнетается компрессором и накапливается, после чего наблюдается его значительное сжатие. Продолговатая тонкая трубка, которая носит название капилляра, представляет из себя максимально простой вариант дросселя.

После остывания газ конденсируется, то есть переходит в жидкое состояние. При конденсации газ становится источником значительного количества тепла. Его образуется больше, чем при остывании, и по этой причине эффективность теплонасоса существенно увеличивается. Поэтому наружный теплообменник называется конденсатором. Минуя дроссель, жидкий хладагент постепенно перемещается во внутренний радиатор, который локализован во внутреннем блоке. Здесь отмечается низкое давление, поэтому жидкость подвержена испарению. Фактически она превращается в газ. Соответственно, испарителем принято называть внутренний радиатор.

Объем внутреннего радиатора занимает незначительное количество газа. Соответственно, наблюдается его расширение. По этой же причине сильно остывает хладагент. Его нагревание происходит от внутреннего воздуха, так как тут тоже присутствует обдув. Взяв определенное количество тепла, газ идет в компрессор. Далее система нагнетает воздух в этот наружный радиатор, а потом цикл повторяется.

В современных моделях кондиционеров присутствует возможность изменения потока хладагента. Это позволяет придать наружному радиатору функцию испарителя и, наоборот, превратить внутренний блок в конденсатор. Одновременно с этим тепловой насос перемещает тепло в обратном направлении, то есть кондиционер работает на отопление. Наблюдается парадоксальный эффект. Человек получает тепло от холодного наружного воздуха. Безусловно, для этого понадобится электроэнергия для работы компрессора, однако в соотношении это выглядит не как 1 к 1, как это бывает с электрообогревателями типа ТЭН.

Здесь пропорции составляют 1 к 4. То есть на каждый киловатт электроэнергии, который потребляется пользователем, ему удается получить примерно 4 кВт тепла. Получается, что такое соотношение становится менее выгодным по мере понижения наружной температуры. Так продолжается, пока кондиционер вовсе не будет работать с желаемой эффективностью. Использовать прибор в режиме отопления можно только тогда, когда показатели наружного воздуха находятся на рекомендованных фирмой производителем уровнях.

https://youtube.com/watch?v=YAukRu8_Q3Q

Область применения и достоинства сплит-систем такого типа

Кондиционеры с функцией , чаще всего применяются в жилых герметичных постройках, оснащенных современными металлопластиковыми окнами, а также в помещениях с особыми требованиями к воздухообмену и качеству воздушной смеси.

Основными достоинствами кондиционера с притоком свежего воздуха являются:

• Круглогодичное обеспечение обслуживаемых помещений притоком свежего воздуха. Грамотный подход производителей позволил создать такую климатическую технику, которая может работать даже при низких температурах.
• Высокая степень очистки уличного воздуха. Открытое окно, даст необходимый приток воздушных масс, но качество его, особенно в условиях мегаполиса, оставляет желать лучшего. Сплит-системы оборудованы эффективными фильтрующими элементами, благодаря которым в помещение поступает чистый и свежий воздух.
• Микропроцессорное управление дает возможность автоматического поддержания заданных температурно-влажностных характеристик и производительности устройства.

Разводка воздуховодов

Например:

• при расходе 120 м3 желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
• при расходе 250 м3 желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
• при расходе 250 м3 и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
• при расходе 300 м3 и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр

Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм

При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении

Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.

Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.

В комнатах смонтированы камеры статического давления.

Подборка фото:

Кондиционеры с функцией подмеса воздуха относятся к категории премиум-класса.

В основном это инверторные сплит-системы с высокоэффективной системой очистки поступающих извне воздушных масс от различных примесей и загрязнений

Решив купить кондиционер с подмесом воздуха, кроме основных параметров следует также обратить внимание на его максимальный расход воздуха. Лучшим вариантом считается способность кондиционера замещать весь объем воздуха в течение двух-трех часов в условиях его бесперебойной работы

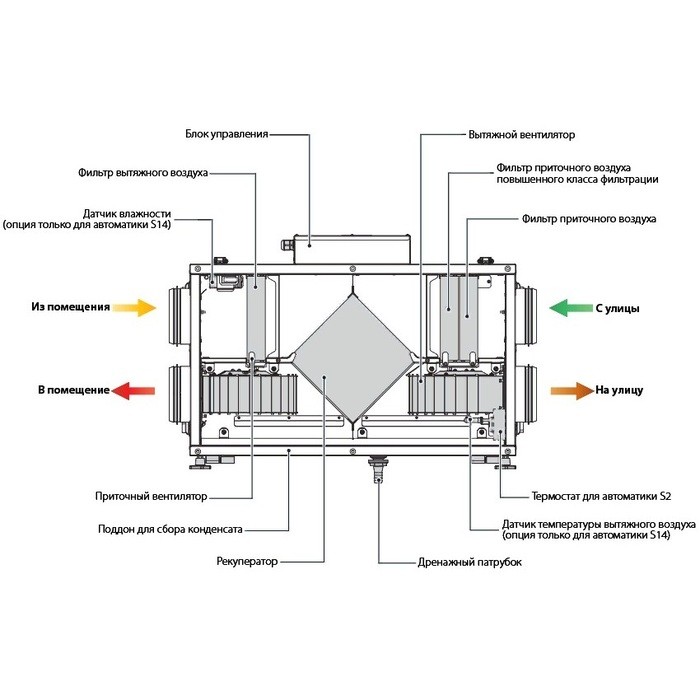

Приточная вентиляция обеспечивает подачу свежего воздуха в здание, причем одновременно очищает его от пыли и нагревает. Характерной особенностью всей этой системы является нагнетание воздуха в здание, в то время как вытесняемый воздух удаляется через специальные коробы и отводы. Преимуществом такого устройства считается возможность проводить тщательную очистку воздуха, влажность и температуру которого можно регулировать.

Обычные системы вентиляции представляют собой воздухоотводные коробы, которые, в основном, находятся в санузлах и на кухне. Через них естественным способом уходит загрязненный воздух, а щели в окнах и дверях выполняют функцию насоса, подавая свежий воздух с улицы. Эту незамысловатую схему называют приточная естественная вентиляция.

Но такая вентиляция имеет определенные недостатки – ее дееспособность зависит от скорости ветра, температуры и других факторов. А с появлением пластиковых окон она стала малоэффективной.

Миф №3 . Кондиционеры и проветриватели устанавливаются одинаково

На самом деле
. Бытовой кондиционер имеет как наружный, так и внутренний блок (либо несколько блоков). Установка кондиционера на внешней стене здания не всегда возможна: это трактуется как перепланировка, для которой требуется согласование – то есть бюрократическая волокита с непредсказуемым результатом.

Многие жильцы устанавливают кондиционеры самовольно, не проходя процедуру согласования перепланировки. Однако это чревато проблемами: на таких жильцов могут подать иск как соседи, так и управляющая компания или городские органы власти. С большой вероятностью иск будет удовлетворён – уже есть такие прецеденты – и кондиционер придётся демонтировать.

Что касается проветривателя, то его установка внутри помещения не влияет на внешний вид здания, перепланировкой не считается, и поэтому согласованию не подлежит. С наружной части здания отверстие закрывается решёткой. В Москве отсутствуют специальные нормативные акты, регулирующие этот аспект, поэтому установка решётки без согласования является законной.

Поскольку проветриватель не имеет наружного блока, то для его установки не требуется специального альпинистского оборудования, что удешевляет стоимость монтажа. Монтаж осуществляется изнутри помещения: сначала посредством оборудования для алмазного бурения прорезается отверстие, затем с наружней стороны устанавливается решётся (возможно, с козырьком от осадков), а с внутренней стороны – сам прибор. Алмазное бурение настолько аккуратное, что эффект «развороченной стены» невозможен, благодаря чему проветриватель может быть установлен и в помещение с ремонтом. Что касается кондиционера, то для его установки чаще всего используется перфоратор, который при не самом умелом использовании или в случае проблемной стены (попадание в арматуру), может её сильно “раскурочить”.

Монтаж проветривателя не предусматривает прокладку протяжённых воздуховодов – в 90% случаев длина воздуховода равна толщине стены (исключение составляет случай прокладкаи воздуховода через балкон или лоджию). Воздух же, поступающий из проветривателя, распространяется по всему помещению без помощи труб.

Принцип работы сплит-системы с приточной вентиляцией

Кондиционер состоит из двух блоков:

1. внутренний блок, включающий фильтр, вентилятор, охладитель и электронную панель управления
2. наружный блок, включающий компрессорно-конденсаторный агрегат с тепловым насосом и модулем микропроцессорного управления

Внутренний блок устанавливается на стене (настенная сплит-система) либо за подвесным потолком или в коробе (канальная сплит-система), при этом дизайн интерьера не нарушается, потому что все оборудование монтируется за подвесным потолком. В интерьере остаются лишь изящные декоративные решетки для подачи воздуха.

Наружный блок устанавливается на улице или в помещении (в случае комплектации блока центробежным вентилятором). Они соединяются тонким фреоновым трубопроводом. К внутреннему блоку подключается электрический или водяной калорифер с электронным управлением.

Свежий воздух забирается с улицы и через термоизолированный воздуховод подается в смесительную камеру, где он смешивается с воздухом из помещения. Затем воздушная смесь фильтруется и обрабатывается во внутреннем блоке в зависимости от заданного режима (охлаждается, осушается или нагревается). Далее она подается по помещениям.

Система микропроцессорного управления

Электронная система управления автоматически поддерживает нужные параметры системы кондиционирования и вентиляции в любое время года. Летом воздух охлаждается и в помещении поддерживается заданная температура. Осенью и весной кондиционер переключается в режим “теплового насоса” и эффективно подогревает воздух без включения калориферов (электрического или водяного). Если температура на улице опускается ниже 0С, включается дополнительный калорифер (кондиционер канального типа). Электронный модуль управления калорифера позволяет плавно регулировать его мощность в зависимости от температуры внешнего воздуха, что обеспечивает минимальное потребление электроэнергии.

Классификация

Сплит-системы подразделяются по мощности и создаваемому давлению в  воздуховодах.

Канальные кондиционеры низкого напора

Такие канальные климатизеры имеют статистический напор воздуха до 40 Па, и самым лучшим вариантом монтажа такого устройства будет крепление его за облицовочными панелями прихожей номера в гостинице.

А также эти кондиционеры применяются в офисах и бытовых помещениях. Воздушная масса для конденсации берется из прихожей или из коридора и в таких приборах не берется в расчет подмешивание воздуха с улицы.

Кондиционеры среднего напора

Эти устройства имеют статистическое давление до 100 Па, воздух они могут забирать через воздуховоды и с нижней части корпуса через панель с декорированной решеткой.

У таких приборов в комплекте устанавливаются насосы для отвода конденсата, который скапливается в процессе эксплуатации. У  кондиционеров предусмотрено поступление наружной воздушной среды, что разрешает использовать в полной мере функции циркуляции и кондиционирования.

Высоконапорные канальные кондиционеры

Такие климатизеры предназначены для создания микроклимата в залах ресторанов, супермаркетов, офисов и ряде других подобных заведений.

Они имеют статистический напор до 250 Па, и это позволяет использовать такие канальные приборы для кондиционирования воздуха не только в одном помещении, но и в нескольких залах. При этом забор и подача происходит через сеть воздуховодов.

Миф №4 . Кондиционер нагревает воздух

На самом деле
. Частично это правда – кондиционер, выполненный в виде сплит-системы, может подогревать воздух. Однако есть ряд ограничений, основное из которых – невозможность подогрева зимой. Включать сплит-систему на подогрев можно только при положительной уличной температуре (более дорогие модели – до -10С). При попытке обогрева помещения кондиционером в мороз, в недорогом кондиционере может сломаться компрессор, а в дорогом электроника не позволит включить подогрев

Осенью и весной, при плюсовой температуре, включение кондиционера в режиме подогрева должно производиться с осторожностью, поскольку радиатор внешнего блока охлаждается и на нём образуется большое количество конденсата и для предотвращения поломки кондиционера необходимо регулярное его удаление.

В описаниях некоторых кондиционерах можно увидеть функцию «зимний комплект». Некоторые потребители, не разобравшись, считают, что эта функция кондиционера обеспечит оптимальную температуру воздуха в помещении в зимнее время. На самом деле, данная функция подразумевает охлаждение в зимний период помещений с интенсивным тепловыделением (например, комнат, где размещено большое количество аппаратуры). К подогреву воздуха, актуальному для большинства потребителей, это не имеет никакого отношения.

Теперь о проветривателях. Их модификация, называемая «бризер», имеющая функцию климат-контроля, подогревает воздух в помещении до заданной пользователем температуры вне зависимости от температуры за окном. Чем больше разница температур, тем эффективнее происходит нагрев. Большинство проветривателей без функции климат-контроля также подогревает воздух, но без возможности задания конкретного градуса – у прибора есть несколько мощностей нагрева, и чем выше эта мощность, тем теплее температура свежего воздуха в помещении. Рекуператоры нагревают воздух за счёт передачи тепла приточному воздуху от вытяжного. При наличии проветривателя, подогревающего воздух, не нужно тратиться на обогреватель. В случае рекуператора, подогрев даже не требует дополнительных затрат на электроэнергию.

Резюме

Таким образом, можно сделать вывод, что бытовой кондиционер и бытовой проветриватель – разные устройства, предназначенные для решения разных проблем, и в идеале дополняющие друг друга. При наличии проветривателя в помещении, для охлаждения воздуха в летний период достаточно простого, недорогого кондиционера (при расчете мощности кондиционера в тандеме с проветривателем, необходимо ставить кондиционер более мощный, чем если бы он ставился без проветривателя, так как в летнее время проветривание теплым воздухом потребует от кондиционера дополнительной мощности) поскольку функции подачи свежего воздуха, его фильтрации от всевозможных примесей и, при необходимости, подогрева – решает проветриватель.

(с) Свежий Воздух. Копирование только с указанием URL

Фильтрация воздуха

После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.

Вариант 1 — купить фильтрующий материал и сшить фильтр самому.

• разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
• ниже фото материала:
  • Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
  • NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
  • NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
  • NF400/P — как раз то, что надо
• Шитьем пока не занимался.

Вариант 2 — заказать фильтр в сборе.

Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.
