Системы вентиляции с рекуперацией тепла: делаем самодельный рекуператор

Типы конструкций

Роторный рекуператор и схема его работы

Конструктивно рекуператор представляет собой прямоугольный, квадратный или круглый блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.

В зависимости от конструкции блока и его составных элементов рекуператор подразделяется на следующие типы:

• Роторный — устройство с вращающимся ротором в корпусе из нержавеющей или оцинкованной стали. Вращение ротора вокруг горизонтальной оси происходит за счёт подачи электропитания. Рабочими элементами являются алюминиевые гофрированные ленты, намотанные на специальный вал. В процессе вращения пластины соприкасаются с тёплым и холодным потоком воздушной массы. КПД роторного рекуператора — до 85%. Одни из главных недостатков устройства — это большой размер и наличие движущихся элементов, которые изнашиваются и требуют периодической замены.

• Пластинчатый — наиболее популярный тип рекуператоров. Состоит из тонких панелей, соединённых и аккуратно уложенных друг на друга с небольшим вентиляционным зазором. Металлические панели нагреваются за счёт тёплого воздуха, который проходит сквозь устройство. Панели путём теплообмена передают накопленную энергию холодному потоку. КПД устройства — 40–65%. Отличаются высокой надёжностью и возможностью работы без затрат электроэнергии.

• Трубчатый — устройство, состоящее из металлических трубок диаметром до 10 мм, скомпонованное в цилиндрический воздуховод. По принципу работы аналогично пластинчатому рекуператору. Нагретый отработанный воздух проходит по трубкам, отдавая часть тепловой энергии, а холодный воздух, перемещаясь в пространстве между трубками, забирает часть тепла. За счёт простой конструкции рекуператор имеет высокую надёжность и занимает мало места.

• Рециркуляционный водяной — устройство с промежуточным теплообменником в виде жидкости. Обычно, используется дистиллированная вода или антифриз. В отличие от остальных типов циркуляционный рекуператор имеет более сложную конструкцию. Жидкость циркулирует по каналам между вытяжным и приточным каналом за счёт нагнетающего насоса. КПД рекуператора — до 65%.

В общественных помещениях большой площади применяются крышные рекуператоры воздушного потока, которые устанавливаются в существующую систему вентиляции. КПД крышного рекуператора не превышает 65–68%, но из-за малых габаритов и высокой надёжности устройство идеально для использования в загромождённых помещениях. Для работы в условиях жилого дома и квартиры не подходит.

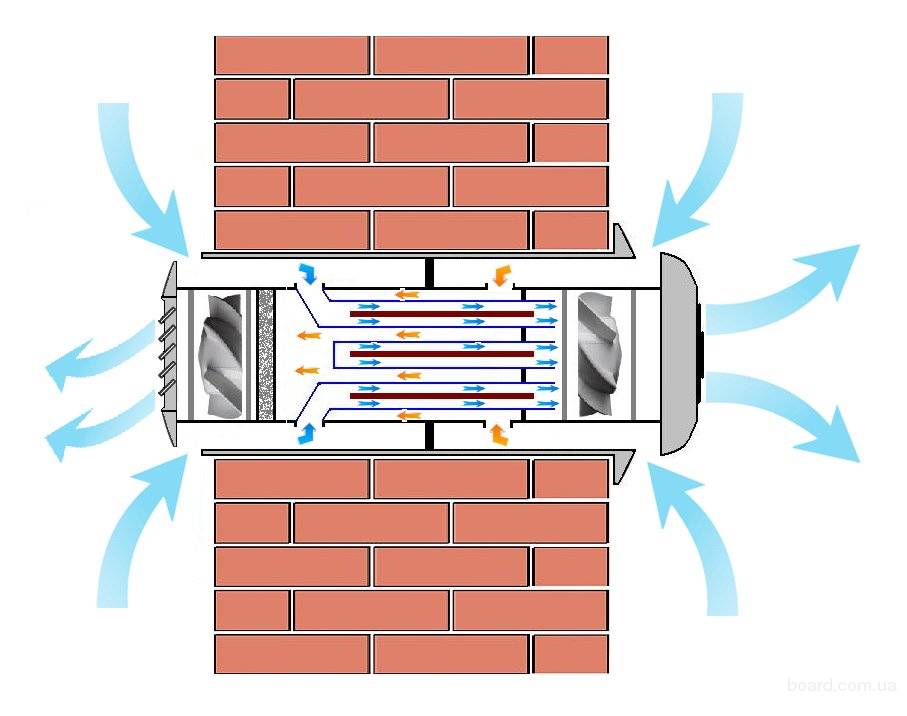

Утепленная форточка для дома с пластиковыми окнами

Для зданий, где много этажей, для квартир, практично использовать иной тип установки, больше благоприятный это так называемый теплой форточкой. Устройства по такому типу действия используют мало пространства в системе. Это устройство очень простое в установке, можно на подоконнике или на стенке возле нужного окна, также можно скрыть или оставить на виду такое устройство. При монтировании пластиковых окон, то непременно используйте данное приспособление. Данный обменщик воздуха предоставит вам приход теплого воздуха зимой, и холодного летом, также если вы используете в дополнении кондиционер. Деятельность рекуператора не относится к градусам воздуха в помещении.

Уменьшаются затраты на электричество, на обогрев зашедшего воздуха, незамысловатость данного строения и простота уменьшает основную стоимость всей системы обменщика воздуха.

Модель такого вида является трубка до 20 сантиметров в диаметре, и до полутора метра в длину, затем в нее устанавливают связку тонких труб (алюминиевых) до полутора метра. Их разбросанные концы стоит собрать в конструкцию на двух пластинах, при этом 20 сантиметров в диаметре. В такой сборке применяют тройник два штуки и две пластиковые трубы соединены между собой на 90 градусов г-образная, 20 сантиметров в диаметре. Связка тонких труб из алюминия вдеть в основную трубу. На наружные окончания ставиться тройники и г-образную трубу. С первого конца на тройнике и г-образной трубе ставят вентилятор электрический, по одному. С помощью него идет обмен воздуха в помещении.

Общее понятие рекуперации

Это процесс частичного возврата тепловой энергии. При рекуперации холодный поток, попадающий в помещение из внешней среды (приточный), подогревается посредством удаления вытяжного теплого (сточного). Конструкции, в которых происходит обозначенный обмен, пользуются сегодня большой популярностью. Называются они проточными рекуператорами, или устройствами приточно-вытяжного типа.

Следует понимать, что удаляемые и поступающие в комнату потоки не подвергаются смешиванию. Полная рекуперация на 100% невозможна в принципе, даже если для этих целей задействуется суперсовременная и усовершенствованная установка. Стандартно показатели прогрева варьируются в пределах от 60 до 80%.

Как сделать рекуператор своими руками, вам расскажет это видео:

Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, а потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, чего в некоторой степени можно избежать, если правильно разместить вентиляторы. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. В роторном рекуператоре риск обмерзания невысок. Роторные рекуператоры имеют подвижные части. Они также характеризуются высокой эффективностью (75-85%).

Роторный рекуператор

Данное решение удачно реализовано у производителя т.м. Naveka в установках серии Node3. Установки имеют систему защиты от обмерзания, встроенную автоматику и пульт ДУ. В исполнении Vertical — установки имеют теплошумоизоляцию из минеральной не горючей ваты толщиной 50 мм, и возможность наружного (уличного) монтажа и эксплуатации.

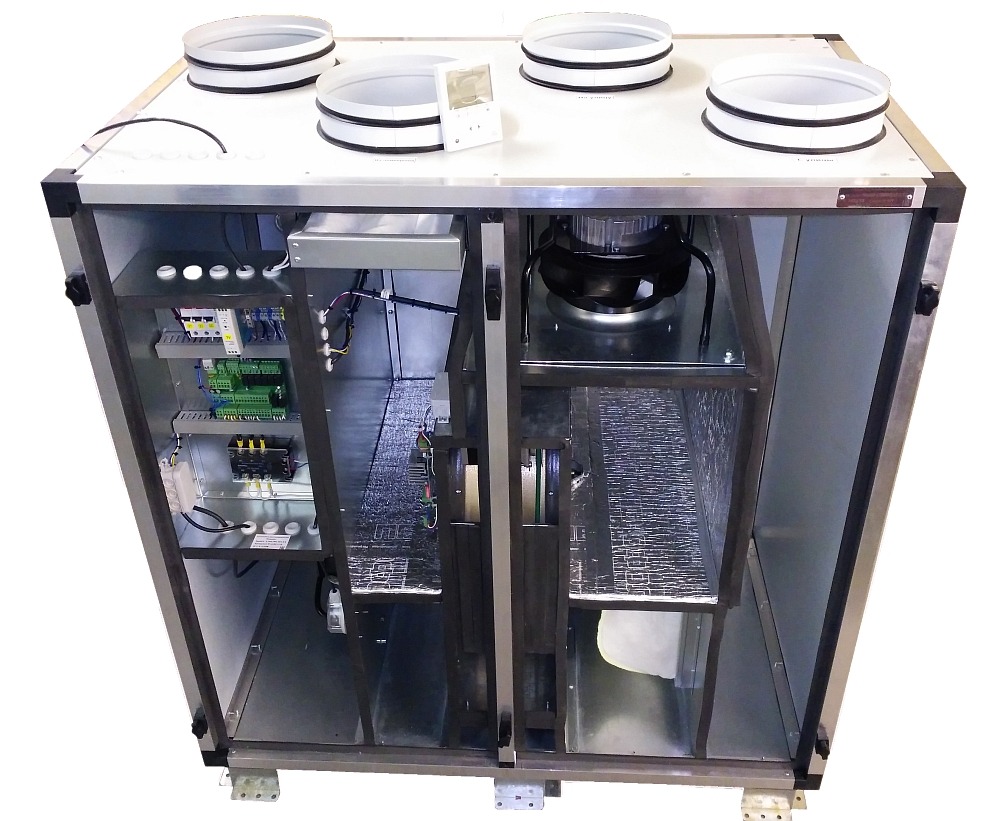

Роторный рекуператор Naveka Node3

Чертежи устройства

Металлические листы используются для нарезки квадратов, размеры каждой стороны могут варьироваться от 200 до 300 мм. В этом случае необходимо подбирать оптимальное значение, учитывая то, какая система вентиляции установлена в вашем доме. Листов должно быть не менее 70. Чтобы они получались ровнее, рекомендуем одновременно работать с 2-3 шт.

Схема пластичного устройства

Чтобы рекуперация энергии в системе осуществлялась полноценно, необходимо подготовить и деревянные рейки в соответствии с выбранными размерами стороны квадрата (от 200 до 300 мм). Затем их необходимо аккуратно обработать олифой. Каждый деревянный элемент приклеивается на 2-е стороны металлического квадрата. Один из квадратов необходимо оставить не оклеенным.

Пластины и деревянные бруски

Чтобы рекуперация, а вместе с ней и вентиляция воздуха, проходили эффективнее, каждую верхнюю грань реек тщательно промазывают клеевым составом. Отдельные элементы собираются в квадратный «сэндвич»

Очень важно! 2-й, 3-й и все последующие квадратные изделия следует поворачивать на 90° по отношению к предыдущему. В такой способ реализовывается чередование каналов, их перпендикулярное положение. Чередование пластин в агрегате

Чередование пластин в агрегате

На клей фиксируется верхний квадрат, на котором рейки отсутствуют. Используя уголки, конструкцию аккуратно стягивают и крепят. Чтобы рекуперация тепла в системах вентиляции осуществлялась без потерь воздуха, щели заполняют герметиком. Формируются фланцевые крепления.

Вентиляционные решения (изготовленный агрегат) помещаются в корпус. Предварительно на стенах устройства необходимо подготовить несколько уголковых направляющих. Теплообменник располагают таким образом, чтобы его углы упирали в боковые стенки, при этом вся конструкция визуально напоминает ромб.

На фото самодельный вариант устройства

Остаточные продукты в виде конденсата остаются в нижней его части. Главная задача заключается в получении 2-х вытяжных каналов, изолированных друг от друга. Внутри конструкции из пластинчатых элементом осуществляется смешивание воздушных масс, и только там. Внизу проделывают небольшое отверстие для отвода конденсата через шланг. В конструкции проделывают 4 отверстия под фланцы.

Схема монтажа вентиляции с рекуперацией

Оптимально на входе установки предусмотреть место под фильтры. Конструкция покрывается минватой. На этом этапе устанавливается вентилятор, а сам агрегат совмещается с вентиляционной системой.

Самодельный рекуператор воздуха на видео ниже.

Расчёт аппарата

Для определения мощности рекуператора под конкретное пространство используют следующую формулу:

Формула для расчёта мощности

Пример! Для подогрева воздуха в комнате до 21°С, для которой требуется 60 м3 воздуха в час: Q = 0.335х60х21 = 422 Вт.

Чтобы определить КПД агрегата достаточно определить температуры в 3-х ключевых точках его входа в систему:

Расчёт КПД

Расчет окупаемости на видео ниже.

Теперь вам известно, что такое рекуператор и насколько он необходим современным вентиляционным системам. Данные устройства все чаще устанавливаются в загородных коттеджах, объектах социальной инфраструктуры. Рекуператоры для частного дома являются довольно востребованным товаром в наше время. При определенном уровне желания рекуператор можно собрать своими руками из подручных средств, как говорилось выше в нашей статье.

Приточно вытяжная вентиляция своими руками – монтаж естественной вентиляции

Особенностью естественной вентиляции является то, что в ее комплекте отсутствуют какие-либо энергетически зависимые элементы, поэтому можно говорить о полной экономии средств. Естественная вентиляция обладает достаточно простым строением. Ее установку лучше всего делать после окончания работ по штукатурке, перед этапом отделки стен. Наиболее правильным решением будет сделать отверстие в процессе постройки дома, в случае если речь идет о монтаже вентиляции в частном здании.

Прежде всего, необходимо выбрать соответствующее место, где будет установлен клапан. В случае, если он будет монтироваться в стене за батареей, то ее необходимо предварительно снять. К стене следует приложить купленный прибор и сделать разметку на стене по его периметру с помощью маркера. Далее, с помощью перфоратора нужно сделать в стене канал с уклоном примерно в шесть градусов по направлению к улице. Это необходимо, чтобы по нему стекал конденсат. Затем, в проделанное отверстие нужно проложить слой утеплителя и трубу. В некоторых случаях также используется монтажная пена. Далее, следует надеть корпус таким образом, чтобы он не соприкасался непосредственно с трубой. С помощью карандаша нужно наметить, где будут крепления, и высверлить под них отверстия. Сам корпус нужно прикрепить посредством саморезов и дюбелей. Важный момент: в некоторые комплекты может входить шумопоглотитель – его следует установить в корпус. Шумополготитель поможет улучшить звукоизоляцию в помещении.  После этого нужно проложить теплоизоляцию корпуса и закрыть его крышкой. Со стороны улицы входное отверстие также нужно соответствующе оформить. На него надевается специальная защитная решетка. Качественная вентиляция напрямую связана с законами физики. Так, если отсутствует баланс между оттоком и притоком воздуха, то от сделанного отверстия не будет никакого эффекта.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p * ρ_(в-ха) * (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.)  *  Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Советы по изготовлению пластинчатого рекуператора для вентиляции

1. Выбор материалов

Для изготовления пластинчатого рекуператора подойдут материалы, которые не окисляются и не подвергаются коррозии. Одним из наиболее распространенных материалов является нержавеющая сталь. Она хорошо подходит для изготовления обеих стенок рекуператора, а также трубок.

2. Толщина материалов

Толщина материалов должна быть примерно одинаковой во всем рекуператоре, чтобы обеспечить оптимальную работу системы. Рекомендуемая толщина стенок и трубок составляет около 0,4-0,5 мм.

3. Размеры пластин

Расстояние между пластинами играет важную роль в работе рекуператора. Оптимальное расстояние между пластинами составляет 2-3 мм. Для обеспечения максимальной эффективности рекомендуется использовать количество пластин от 30 до 50 штук.

4. Сборка и монтаж

Перед началом сборки необходимо произвести тщательную очистку всех элементов от загрязнений и пыли. Пластины следует расположить параллельно друг другу, с учетом оптимального расстояния между ними.

Рекуператор можно монтировать как горизонтально, так и вертикально. Однако, необходимо учитывать, что вертикальный монтаж позволяет значительно снизить сопротивление воздушного потока при работе системы.

5. Регулярное обслуживание

Для обеспечения эффективной работы системы вентиляции, необходимо регулярно проводить очистку рекуператора от загрязнений и пыли. Рекомендуется проводить такую процедуру не менее одного раза в год. Это позволит сохранить максимальную производительность системы и продлить срок ее эксплуатации.

Как сделать рекуператор воздуха своими руками для частного дома

Первый этап – разработка чертежа и выбор материалов. Учитывается объем проходящего воздуха. Кратность воздухообмена – не менее 0,35 за 1 час или 30 м³/час на одного проживающего. В кухне этот показатель равен или более 75 м³/час. Эти значения зависят от производительности вентилятора и полезного сечения воздуховодов.

Расчет производительности выполняется по формуле:

L=n*v

L – это необходимая производительность, n является расчетной нормой воздухообмена, а v – объем комнаты. Диаметр воздуховода – 100, 125 или 150 мм. Зависит от размера крыльчатки. Искусственное уменьшение патрубка с вентилятором может привести к формированию разности давления.

Пластинчатый

Самодельный пластинчатый рекуператор отличается по направлениям циркулирующих потоков. В прямоточных они имеют один вектор движения, в противоточных движутся навстречу. Для самостоятельного изготовления лучше применить третий принцип – перекрестный. Направления в конструкции пересекаются крест-накрест.

Пластинчатый рекупаретор можно легко изготовить своими руками

Материалы:

• Алюминий, оцинкованный металл. Легко гнутся, что упрощает обработку, у них относительно низкая стоимость. Но нужно учитывать, что металл обладает высоким коэффициентом теплопроводности, что приводит к обмерзанию и появлению конденсата.
• Полимеры (пластик). Надежны, низкая вероятность появления конденсата. Недостаток – высокая стоимость.
• Специальная целлюлоза. Имеют самый высокий КПД, легко обрабатываются. Но они быстро разрушаются при высокой влажности в здании, не подходят для бассейнов, бань и подобных помещений.

Для производства нужны пластины. Они делаются из алюминия, стали, бумаги или пластика. Общая площадь – до 4 м². Зазоры формируют из технической пробки (рулон) толщиной 2 мм. Элементы скрепляются металлическими уголками. Корпус делается из оцинкованного железа или пластика. Также нужен клей, герметик.

Порядок изготовления

1. Формирование листов размерами 20*30 см в количестве 70-75 шт.
2. На одну сторону пластины наклейте три полоски из уплотнителя (пробки). Одна располагается по центру, две – по противоположенным краям.
3. Две готовые платины клейте через прокладки. Полоски находятся перпендикулярно.
4. Так формируется секционный сердечник, в котором каналы чередуются направлением на 90°.

В коробе отсутствуют щели, обеспечивается герметичностью. Для уменьшения тепловых потерь на внутреннюю часть монтируется утеплитель. Для соединения с воздуховодом на торцах крепятся фланцы подвода и отвода.

Таким же способом можно сделать пластинчатый рекуператор из поликарбоната. Его преимущество – зазоры уже сформированы в листах. Следует разрезать поликарбонат на пластины и склеить их с учетом смещения направления воздуховодов относительно друг друга на 90°.

Трубчатый

Принцип работы этой схемы воздухообмена аналогичен коаксиальному воздуховоду для газовых котлов. Трубчатый рекуператор имеет два канала – наружный и внутренний. В первом потоки из улицы проходят через пространство между наружным корпусом и внутренней трубой. Для выхода из здания устанавливается патрубок меньшего диаметра. Через его стенки происходит тепловой обмен.

Внешним коробом будет служить канализационная пластиковая труба сечением 15 см, для внутреннего патрубка применяют гофрированный рукав 10 см. Адаптеры (переходники) с 150 на 100 мм для герметичности гофры. Тройники используют при формировании воздушного канала.

Трубчатый рекуператор

Порядок изготовления

1. Обрежьте пластиковую заготовку и обработайте края.
2. Установите два тройника по краям конструкции.
3. Сделайте монтаж гофры. Она должна располагаться по центру полимерной трубы, не соприкасаясь с ее стенками.
4. Соедините адаптеры с помощью резиновых уплотнителей, зафиксируйте края гофры. Места соединений можно обработать герметиком.

Для лучшей циркуляции в реверсивный патрубок монтируют вентилятор. Защиту от попадания мусора и пыли обеспечат вентиляционные решетки. Однако они искусственно уменьшат производительность из-за снижения полезного сечения магистрали.

Альтернатива – вместо гофрированного рукава установить набор из пластиковых труб диаметром до 16 мм и с минимальной толщиной стенки. Такие чертежи и схемы обеспечат максимальный тепловой обмен, так как увеличивается контактная площадь двух сред с разной температурой.

Как сделать пластинчатый рекуператор своими руками?

Поскольку расценки на подобное оборудование начинаются от 300-400 $, а само устройство — сравнительно простое, его можно сделать самостоятельно.

Сначала надо рассчитать и найти материал. Список нужных элементов:

1. Лист оцинкованной стали, толщиной 0.5-1.5 мм, общей площадью около 4 м² — для создания пластин. Для удобства работы можно брать отдельные листы прямоугольной или квадратной формы, площадью около 1 «квадрата».
2. Рулон технической пробки, толщина слоя 2 мм — в качестве прокладки, для создания зазоров. Вместо пробки можно взять пластик, оргстекло или деревянные рейки.
3. Любой утеплитель — фольгированная минеральная вата или пенопласт, толщиной около 5 см. Удобнее и безопаснее работать будет с пенопластом.
4. Металлические уголки.
5. Любой листовой металл / лист МДФ / листовой пластик — для корпуса.
6. Силиконовый герметик, клей.
7. Пластиковые фланцы, 4 штуки — для крепления подведенных воздуховодов. Диаметр их должен быть таким же, как диаметр вентиляционных каналов, которые будут подводиться.
8. 1 трубка небольшого диаметра — для отвода конденсата.
9. Болгарка.
10. Крепежи.

Пошагово этапы работы рассмотрим ниже.

Сначала создается самодельный теплообменник:

1. Нарезается около 70 квадратных листов, сторона — 20-30 см. Обязательный нюанс: все пластины должны быть одинакового размера, ровными, без заусенцев и погнутостей. Для этого удобнее всего разрезать листы заготовок на несколько штук, сложить их стопкой и резать так.
2. Нарезаются прокладки — тонкие полоски длиной в сторону пластины. Их понадобится более 200 штук.
3. Берется пластина, и на одну ее сторону приклеивается 3 полоски: 2 по двум противоположным краям и 1 по центру (параллельно остальным).
4. Берется вторая пластина, на любую ее сторону точно так же приклеиваются 3 полоски.
5. Вторая пластина поворачивается относительно первой так, чтобы прокладки на них располагались перпендикулярно друг другу.
6. Прокладки второй пластины промазываются клеем и прижимаются к свободной стороне первой пластины.
7. Берется третья пластина, на любую ее сторону приклеиваются 3 полоски.
8. Третья пластина поворачивается, как первая (по расположению полосок), и клеится сверху второй.

У нас получились 3 пластины, склеенные друг с другом с одинаковым зазором друг между другом. Поскольку зазор создается за счет тонких полосок — между этими полосками остается свободное пространство — именно через него и будет проходить воздух.

Поскольку отверстия между 1 и 2 пластиной «смотрят» в одну сторону, а зазоры между 2 и 3 — в другую (перпендикулярную первой), воздушные потоки будут проходить по разным воздуховодам, не перемешиваясь.

Дальше по такому же принципу (каждая следующая пластина «поворачивается» на 90° относительно предыдущей) пластины собираются друг на друга в полный блок.

Собранный пластинчатый теплообменник

Чтобы пластины надежнее скрепились между собой, на время высыхания сверху получившегося блока можно уложить какой-нибудь груз. После этого готовая кассета дополнительно скрепляется уголками.

Затем собирается корпус:

1. Из материала, который вы выбрали для корпуса, д елается квадратный ящик. Высота и длина корпуса должна равняться диагонали блока, ширина корпуса — равняться высоте блока.
2. Я щик изнутри утепляется.
3. Все стыки и зазоры промазываются герметиком — чтобы создать полную герметичность конструкции.
4. На 2 стенках друг напротив друга вырезаются по 2 отверстия (для подвода воздуховодов).
5. К репятся пластиковые фланцы — для подводящих воздуховодов.

Почти собранный самодельный рекуператор

Далее — кассету помещают внутрь коробки:

1. В нижней части коробки, по центру, вырезают отверстие небольшого диаметра — для отвода конденсата.
2. Внутрь корпуса укладывается блок пластин. Ставить его надо вертикально — чтобы конденсат собирался внизу, и мог удаляться через отвод.
3. Отмечается место расположения блока, после чего блок достается.
4. По отметкам крепятся уголки — они будут играть роль направляющих, чтобы плотно фиксировать кассету внутри корпуса и по необходимости — доставать ее.
5. Проверяется герметичность между кассетой и стенками корпуса. Если где-то есть зазор — в этих местах нужно добавить утеплителя.

Самодельный рекуператор готов — теперь устройство можно подключать к системе вентиляции.

Загородное современное жилье обустраивается всеми благами цивилизации, и большую роль в этом играет вентиляционная система. Именно она несет ответственность за оптимальный и полезный для здоровья микроклимат в помещении. Сэкономить на энергоносителях и обеспечить благоприятную атмосферу поможет созданный своими руками рекуператор.

Тепловые трубки

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Передача загрязнений в данной конструкции исключена. Рекуператор не имеет подвижных частей, но имеет сравнительно низкую эффективность (50-70%).

Рекуператор канального типа на основе тепловых трубок

Наибольшее распространение на практике получили пластинчатые и роторные рекуператоры. Причем существуют модели рекуператоров, в которых могут быть установлены последовательно два пластинчатых теплообменника. Они отличаются высокой эффективностью.

Двухступенчатая рекуперация двумя роторами

Объем тепла, забираемого посредством теплообменника, зависит от ряда факторов, в частности, температуры внутреннего и наружного воздуха, его влажности, скорости воздушного потока. Чем больше разница температур внутри и снаружи помещения, чем больше влажность, тем больше будет эффект от работы рекуператора. Кстати, большинство установок имеют возможность монтажа на летний период вместо обычного теплообменника так называемой летней кассеты, что позволяет обеспечивать приток воздуха без процесса рекуперации. Кроме того, в ряде случаев можно изменить направление потоков воздуха внутри установки, благодаря чему они минуют теплообменник.

Основные характеристики и особенности типов теплообменников

Типы и характеристики вентиляций

В зависимости от устройства теплообменника рекуператоры разделяются на пластинчатые и роторные модели.

Роторный рекуператор. Роторный (или, как его еще называют, барабанный) тип устройства. В нем реализован принцип вращения теплообменника. В роторном рекуператоре он представляет собой конструкцию с большим количеством гофрированного металла. При контакте с нагретым воздушным потоком слои металла внутри барабана аккумулируют тепло, которое затем передается входящему потоку уличного воздуха.

К достоинствам рекуператоров такого типа можно отнести:

• Возвращение основного объёма влаги из помещения. Такой рекуператор не снижает уровень влажности в комнате: влага в виде конденсата оседает на слоях металла в барабане, а затем возвращается в помещение при соприкосновении с входящим потоком воздуха;
• Более высокий уровень КПД (в сравнении с рекуператорами других типов).

Что нужно учесть при эксплуатации роторных рекуператоров? Они отличаются более сложной конструкцией (это требует периодической проверки состояния и техобслуживания). Среди других особенностей можно назвать уровень шума выше среднего и необходимость в постоянном контроле фильтров, так как теплообменник (из-за своей конструкции) подвержен засорению пылью.

Из-за конструктивных особенностей и технических характеристик рекуператор роторного типа чаще всего используется в зданиях промышленного назначения, в торговых центрах и котельных. В квартирах, частных домах и коттеджах барабанные рекуператоры применяются значительно реже.

Пластинчатый рекуператор. Основной конструктивный элемент пластинчатых систем – это тонкостенные панели, которые поочередно расположены в теплообменнике. Края пластин загнуты, а соединения между ними герметизируются при помощи полиэфирной смолы.

Поочередно расположенные пластины могут быть изготовлены из следующих материалов:

• Целлюлоза. Благодаря гигроскопичности этого материала влага может оставаться на пластине и затем возвращаться обратно в помещение;
• Металл. Это могут быть сплавы алюминия, латунь или медь, то есть металлы, которые устойчивы к коррозии и имеют высокий коэффициент теплопроводности;
• Пластмасса. Этот материал имеет малый вес и не подвержен воздействию влаги.

В теплообменниках пластинчатых рекуператоров поочередность пропуска холодного и нагретого воздушного потока обеспечивается определенным углом загиба краёв пластин. В отдельных моделях воздушные каналы имеют покрытие из серебра, что позволяет увеличить коэффициент теплообмена.

Пластинчатые рекуператоры обладают следующими преимуществами:

• низкий вес, небольшие габариты;
• высокий уровень надежности конструкции;
• длительный срок эксплуатации;
• высокая ремонтопригодность, простота технического обслуживания;
• небольшая цена.

Рекуператоры пластинчатого типа наиболее востребованы в жилых помещениях и офисах. Среди особенностей их эксплуатации нужно отметить повышенный риск образования обледенения при отрицательных температурах.

Парокомпрессионный рекуператор. Интегрированный в вентиляционную установку тепловой насос воздух-воздух, осуществляет перенос теплоты за счет низкокипящего хладагента. В приточный и вытяжной каналы устанавливаются оребренные теплообменники, которые соединены с компрессором фреоновой магистралью. Сам по себе он не справится с полноценной рекуперацией, либо стоимость подобного агрегата будет неприличной. Но его достоинством является то, что он способен извлекать из воздуха скрытое тепло.

Парокомпрессионные рекуператоры используют совместно с роторными, либо пластинчатыми. Разные физические принципы работы компенсируют недостатки каждого вида рекуперации по отдельности.

Наивысший КПД традиционных рекуператоров достигается при максимальной разнице температуры снаружи и в помещении, тогда как парокомпрессионный рекуператор достигает максимального КПД при минимальной дельте.

Кроме очевидного улучшения КПД рекуперации, такие комбинированные вентиляционные установки, в летний период способны кондиционировать проветриваемые помещения. Кондиционирование производится круглосуточно с меньшими затратами электроэнергии и не требует дополнительного оборудования.
