Схема подключения и управление
Подключение электрических калориферов должно производиться с соблюдением всех требований техники безопасности. Схема подключения электрокалорифера выглядит следующим образом: при нажатии кнопки «Пуск» происходит запуск двигателя и включается вентиляция нагревателя. При этом двигатель оснащён тепловым реле, которое при проблемах с вентилятором мгновенно размыкает цепь и отключает электронагреватель. Включить ТЭНы отдельно от вентилятора возможно, замкнув блокировочные контакты. Для обеспечения скорейшего нагрева все ТЭНы включаются одновременно.
Для повышения безопасности электрокалорифера в схему подключения включен аварийный индикатор и устройство, не допускающее включения ТЭНов при выключенном вентиляторе. Кроме того, специалисты рекомендуют включение в схему автоматических предохранителей, которые следует располагать в цепь вместе с ТЭНами. А вот на вентиляторы установка автоматов, напротив, не рекомендуется. Управление калорифером производится из специального шкафа, расположенного недалеко от прибора. Причём чем ближе он расположен, тем меньше может быть сечение соединяющего их провода.
При выборе схемы подключения водяного калорифера необходимо ориентироваться на размещение смесительных узлов и блоков с автоматикой. Так, если эти агрегаты располагаются слева от воздушного клапана, то подразумевается левое исполнение, и наоборот. При каждом исполнении расположение соединительных трубок соответствует стороне воздухозабора с установленным клапаном.
Между левым и правым размещением существует ряд отличий. Так, при правом исполнении подающая воду трубка расположена снизу, а трубка «обратки» – сверху. В левосторонних схемах подающий патрубок заходит сверху, а трубка оттока находится внизу.
При установке нагревателя требуется выполнить обустройство узла обвязки, необходимого для осуществления мониторинга за производительностью прибора и защиты его от перемерзания. Узлами обвязки называют арматурные каркасы, регулирующие поступление горячей воды в теплообменник. Обвязка водяных нагревателей производится с помощью двух- или трехходовых вентилей, выбор которых зависит от типа системы отопления. Так, в контурах, отапливаемых при помощи газового котла, рекомендуется устанавливать трёхходовую модель, тогда как для систем с центральным отоплением достаточно двухходовой.
Управление водяным калорифером заключается в регулировании тепловых мощностей нагревательных устройств. Это становится возможным благодаря процессу смешивания горячей и холодной воды, которое выполняется при помощи трёхходового клапана. При повышении температуры выше заданного значения клапан запускает в теплообменник небольшую порцию охлаждённой жидкости, забираемой на выходе из него.
Кроме того, схема установки водяных калориферов не предусматривает вертикального расположения труб входа и выхода, а также расположения воздухозабора сверху. Такие требования обусловлены риском попадания снега в воздуховод и стекания талых вод в автоматику. Важным элементом схемы подключения является термодатчик. Для получения корректных показаний датчик должен быть помещён внутрь воздуховода на участке выдува, причём длина ровного участка должна составлять не менее 50 см.
Из чего состоит такая вентиляция?
- Элемент вентиляционной сети, непосредственно граничащий с улицей — это воздухозаборная решетка. Эта деталь может обладать разными размерами и формами. Предназначена она не только для повышения эстетичности выхода воздуховода, но и защищает систему от попадания в нее осадков, птиц, животных, а также посторонних предметов.
- Далее поток проходит через специальный пропускной клапан вентиляции. Он служит для отсечения уличного воздуха, на то время, когда система отключается. Тем самым клапан предотвращает поступление холодных потоков в помещения зимой. Нередко данное устройство оснащается электроприводом, дающим возможность управлять им автоматически.
- Следующий элемент современной приточной вентиляционной системы – это фильтр. Он дает возможность защитить от загрязнений саму конструкцию сети, а также вентилируемые комнаты. Наиболее распространены угольные фильтры, их следует заменять, по мере отработки.
- За подогрев воздуха в приточной вентиляции отвечает калорифер. Данное устройство способно нагревать зимой нагнетаемые потоки до +29 градусов. Этот прибор по принципу работы может быть электрическим либо водяным.
- Чтобы уменьшить теплопотери здания и снизить нагрузку на калорифер, в приточных системах часто используется рекуператор. Он согревает поступающий уличный воздух, благодаря теплообмену с удаляемыми вытяжными потоками.
- За нагнетание наружного воздуха в системе отвечает вентилятор.
- По помещениям он распространяется, благодаря вентиляционным каналам.
- Инструкция рекомендует вентиляционную систему с водяным воздухонагревателем дополнительно оснащать звукопоглотителем. Он понижает уровень шума от работающих устройств.
- Равномерность распределения приточного воздуха достигается, благодаря использованию в схеме вентиляции диффузоров.
Как может осуществляться управление и контроль над системой?
Когда проектируется приточная вентиляция с подогревом воздуха своими руками, ее схему можно дополнить современными устройствами, которые сделают эксплуатацию более удобной, комфортной и эффективной.
- При помощи пульта управления можно контролировать и регулировать подачу уличного воздуха, а также его температуру.
- Некоторые модели ПУ оборудуются таймером, он позволяет планировать действия и отдавать автоматике вентиляционной системы приказы на их осуществление на определенный день и даже час.
- Помимо приточного вентилятора систему можно оснащать и вытяжным аналогом. Желательно, чтобы оба устройства имели защиту от перегревания.
- Рекомендуется приобретать калорифер с термостатом, он предотвратит возникновение пожара.
- Сеть можно дополнительно оборудовать манометром. Он будет определять колебания давления (динамического) потоков в воздушном фильтре.
- Отсечный клапан монтируется на приточной ветке системы. Его заслонка, при помощи электропривода, автоматически опускается при отключении вентиляции. Поэтому зимой холодный воздух не проникает в помещения.
Что следует учесть?
- Современная приточная вентиляция с полным набором функций требует регулярного технического обслуживания.
- В силу ее сложности, если вы не уверены в своих возможностях, установку системы лучше доверьте специалистам.
- Не стоит совмещать вентиляционную сеть с установкой климатического оборудования, например, системой кондиционирования воздуха.
Вывод
Если у вас есть возможность, установите в своем жилище комплексную вентиляционную сеть. Она будет не только производить воздухообмен, но и организует комфортный микроклимат в комнатах. Цена вентиляции возрастет, но на здоровье лучше не экономить.
пассивные Домашняя вентиляция без вентилятора и низкой очисткой
Новинка
Лучшая очистка и шумоизоляция среди клапанов. Защита от обмерзания. Возможно обновить до версии Рекуператор Vakio Base.
Клапан производство Китай. Самая дешевая домашняя вентиляция. Не потребляет электроэнергию.
Устройство и принцип компактных устройств
Компактные устройства обеспечивают приток воздуха в квартиру. Установить можно в течение часа. После установки не требуется в помещении делать ремонт. Прибор забирает воздух с улицы, очищает и подогревает зимой, затем, попадает в квартиру.
Высокоэффективные фильтры задерживают мельчайшие частицы загрязнений. Снабжены системой нагревателей и возможностью устанавливать контроль за микроклиматом в домке. Специально разработанный алгоритм контролирует нагрев.
Электроника поддерживает заданную температуру вне зависимости от изменений погоды за окном. Компактные устройства снабжены режимом рециркуляции, которое позволяет очищать воздух от пыли и газа внутри комнаты.
Полная комплектация имеет базовую станцию системы «Умного микроклимата» и фильтры, которые максимально очищают воздух. Компактный прибор оснащен дополнительной теплозвукоизоляцией. Основные составляющие:
- Воздухозаборник;
- Нагреватель с климат-контролем;
- Канал воздуховода с утеплителем.
В ванной комнате
Лучшим вариантом улучшения пропускной способности вытяжных отверстий в санузлах считается бытовой вентилятор. Убедиться в его необходимости несложно – достаточно поднести к вентиляционной решетке полоску газетной бумаги. Если она пристанет к ней, значит, интенсивность газообмена может считаться достаточной. Когда полоска бумаги не прилипает или отклоняется лишь немного, следует подумать о покупке бытового вентилятора.
В отличие от других помещений санитарные комнаты являются зоной повышенного риска образования плесени. Качественное проветривание ванной комнаты, туалета или совмещенного санузла – основа комфорта и экологической безопасности помещения. Влажная среда плюс застоявшийся воздух – идеальные условия для развития болезнетворных бактерий
Поэтому очень важно обеспечить хорошее проветривание таких зон
Иногда даже покупка бытового вентилятора не помогает достичь необходимого уровня проветривания санитарных помещений. Причиной этого могут стать плотные двери. Воздух не удаляется из помещения из-за того, что новому неоткуда взяться. Вентилятор удаляет газ, создается область пониженного давления. А возникающая разница давления выравнивается за счет воздуха, который выходит в вентканал из других квартир. Исправить эту ситуацию могут отверстия в дверях или создание негерметичного дверного проема, не препятствующего попаданию внутрь ванной комнаты воздуха из квартиры.
Выбор оптимального бытового вентилятора для ванной комнаты сделать несложно, опираясь на следующие рекомендации:
- Производительность устройства должна составлять не меньше 90 м3/ч.
- Вентилятор обязательно должен быть влагоустойчивым.
- Система с таймером включения-отключения устройства лучше прибора, который работает только при включенной лампочке.
- Бытовой вентилятор с обратным клапаном заметно надежнее вытяжных устройств без него.
Используя эти советы, можно выбрать качественный прибор для использования на кухнях, санузлах, ванных комнатах или других зонах с повышенной влажностью.
Онлайн-подбор водяного калорифера
Онлайн-подбор водяного калорифера по объему нагреваемого воздуха и тепловой мощности. Ниже выложена таблица с номенклатурой водяных биметаллических оребренных калориферов производства ЗАО Т.С.Т., по которой подбирается подходящий для ваших данных водовоздушный воздухонагреватель. Изначально ориентируясь на показатели производительности по воздуху в час, можно выбрать водяной калорифер приточной установки для наиболее распространенных тепловых режимов. Кликнув мышкой по названию воздухоподогревателя, Вы перейдете на страницу с подробными теплотехническими параметрами и рабочими расчетами на разные температурные режимы данного водяного калорифера.
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-1-02 ХЛ3 | 1500 — 2500 | -15 / +20 | 20 — 34 |
| КСк 3-1-02 ХЛ3 | -20 / +20 | 24 — 39 | |
| КСк 4-1-02 ХЛ3 | -20 / +25 | 27 — 44 | |
| КФБ-2 А3 УХЛ3 м | -25 / +20 | 27 — 45 | |
| КФБ-2 А4 УХЛ3 м | -30 / +20 | 31 — 51 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-2-02 ХЛ3 | 2000 — 3500 | -15 / +20 | 27 — 47 |
| КСк 3-2-02 ХЛ3 | -20 / +20 | 31 — 55 | |
| КСк 4-2-02 ХЛ3 | -20 / +25 | 35 — 62 | |
| КСк 2-6-02 ХЛ3 | -18 / +20 | 30 — 52 | |
| КСк 3-6-02 ХЛ3 | -22 / +25 | 37 — 65 | |
| КСк 4-6-02 ХЛ3 | -25 / +28 | 42 — 74 | |
| КФБ-3 А3 УХЛ3 м | -25 / +18 | 34 — 60 | |
| КФБ-3 А4 УХЛ3 м | -27 / +28 | 44 — 78 | |
| ТВВ 306 ХЛ3 | -28 / +18 | 37 — 65 | |
| ТВВ 406 ХЛ3 | -35 / +20 | 46 — 80 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-3-02 ХЛ3 | 2500 — 4000 | -15 / +20 | 34 — 54 |
| КСк 3-3-02 ХЛ3 | -20 / +20 | 39 — 63 | |
| КСк 4-3-02 ХЛ3 | -20 / +25 | 44 — 71 | |
| КСк 2-7-02 ХЛ3 | -18 / +20 | 37 — 59 | |
| КСк 3-7-02 ХЛ3 | -22 / +25 | 47 — 75 | |
| КСк 4-7-02 ХЛ3 | -25 / +28 | 53 — 85 | |
| КФБ-4 А3 УХЛ3 м | -25 / +18 | 43 — 69 | |
| КФБ-4 А4 УХЛ3 м | -27 / +28 | 56 — 89 | |
| ТВВ 307 ХЛ3 | -28 / +18 | 47 — 75 | |
| ТВВ 407 ХЛ3 | -35 / +20 | 57 — 92 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-4-02 ХЛ3 | 3500 — 5000 | -15 / +20 | 47 — 67 |
| КСк 3-4-02 ХЛ3 | -20 / +20 | 55 — 79 | |
| КСк 4-4-02 ХЛ3 | -20 / +25 | 62 — 88 | |
| КСк 2-8-02 ХЛ3 | -18 / +20 | 52 — 74 | |
| КСк 3-8-02 ХЛ3 | -22 / +25 | 65 — 93 | |
| КСк 4-8-02 ХЛ3 | -25 / +28 | 74 — 106 | |
| КФБ-5 А3 УХЛ3 м | -25 / +18 | 60 — 86 | |
| КФБ-5 А4 УХЛ3 м | -27 / +28 | 78 — 111 | |
| ТВВ 308 ХЛ3 | -28 / +18 | 65 — 93 | |
| ТВВ 408 ХЛ3 | -35 / +20 | 80 — 115 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-5-02 ХЛ3 | 4000 — 5500 | -15 / +20 | 54 — 74 |
| КСк 3-5-02 ХЛ3 | -20 / +20 | 63 — 87 | |
| КСк 4-5-02 ХЛ3 | -20 / +25 | 71 — 97 | |
| КСк 2-9-02 ХЛ3 | -18 / +20 | 59 — 81 | |
| КСк 3-9-02 ХЛ3 | -22 / +25 | 74 — 102 | |
| КСк 4-9-02 ХЛ3 | -25 / +28 | 85 — 117 | |
| КФБ-6 А3 УХЛ3 м | -25 / +18 | 69 — 95 | |
| КФБ-6 А4 УХЛ3 м | -27 / +28 | 89 — 122 | |
| ТВВ 309 ХЛ3 | -28 / +18 | 75 — 103 | |
| ТВВ 409 ХЛ3 | -35 / +20 | 92 — 126 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-10-02 ХЛ3 | 5000 — 7000 | -15 / +20 | 67 — 94 |
| КСк 3-10-02 ХЛ3 | -20 / +23 | 85 — 118 | |
| КСк 4-10-02 ХЛ3 | -23 / +28 | 101 — 142 | |
| КФБ-7 А3 УХЛ3 м | -25 / +22 | 94 — 132 | |
| КФБ-7 А4 УХЛ3 м | -27 / +30 | 115 — 161 | |
| ТВВ 310 ХЛ3 | -28 / +18 | 93 — 131 | |
| ТВВ 410 ХЛ3 | -35 / +22 | 119 — 167 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КФБ-8 А3 УХЛ3 м | 7000 — 9000 | -28 / +18 | 131 — 168 |
| КФБ-8 А4 УХЛ3 м | -35 / +22 | 167 — 214 | |
| КФБ-9 А3 УХЛ3 м | 9000 — 11000 | -28 / +18 | 168 — 205 |
| КФБ-9 А4 УХЛ3 м | -35 / +22 | 214 — 262 | |
| КФБ-10 А3 УХЛ3 м | 10000 — 12000 | -28 / +18 | 187 — 224 |
| КФБ-10 А4 УХЛ3 м | -35 / +22 | 238 — 286 | |
| КФБ-11 А3 УХЛ3 м | 12000 — 14000 | -28 / +18 | 224 — 261 |
| КФБ-11 А4 УХЛ3 м | -35 / +22 | 286 — 334 | |
| КФБ-12 А3 УХЛ3 м | 13000 — 15000 | -28 / +18 | 243 — 280 |
| КФБ-12 А4 УХЛ3 м | -35 / +22 | 310 — 357 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-11-02 ХЛ3 | 15000 — 18000 | -15 / +20 | 202 — 242 |
| КСк 3-11-02 ХЛ3 | -20 / +23 | 254 — 304 | |
| КСк 4-11-02 ХЛ3 | -23 / +28 | 304 — 365 | |
| КФБ-13 А3 УХЛ3 м | -25 / +20 | 271 — 325 | |
| КФБ-13 А4 УХЛ3 м | -27 / +28 | 333 — 400 | |
| ТВВ 311 ХЛ3 | -28 / +18 | 280 — 336 | |
| ТВВ 411 ХЛ3 | -35 / +22 | 357 — 429 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КФБ-14 А3 УХЛ3 м | 18000 — 20000 | -28 / +18 | 336 — 374 |
| КФБ-14 А4 УХЛ3 м | -35 / +22 | 428 — 476 | |
| КСк 2-12-02 ХЛ3 | 20000 — 25000 | -15 / +20 | 270 — 337 |
| КСк 3-12-02 ХЛ3 | -20 / +23 | 338 — 422 | |
| КСк 4-12-02 ХЛ3 | -25 / +28 | 425 — 531 | |
| ТВВ 312 ХЛ3 | -30 / +18 | 392 — 491 | |
| ТВВ 412 ХЛ3 | -35 / +25 | 501 — 626 |
Можно ли отопить помещение встроенным в систему приточной вентиляции нагревателем?
Часто клиенты задают вопрос: можно ли отапливаться приточной вентиляцией, в ней же стоит водяной или электрический калорифер? Разберем эту ситуацию подробнее. В системе вентиляции всегда стоит нагреватель (водяной или электрический) на входе, для того, чтобы воздух с температурой -22С° догреть до +22С° и устранить разницу температур, составляющую 44 градуса (речь идет о предельном случае и очень холодном дне среди зимы).
Таким образом, назначение калорифера (водяного или электрического):
- не дать холодному воздуху, который шел бы по воздуховодам, конденсироваться;
- не дать холодному воздуху попасть в жилое помещение вообще, так как это будет не комфортно для жильцов. К тому же помещение сразу потеряет все тепло.
Если мы будем использовать нагреватель системы вентиляции для отопления помещения, то при глубоких минусовых температурах ему придется бороться с перепадом температур в 44 градуса, что повлечет за собой очень высокие затраты на электроэнергию либо на подогрев другим теплоносителем (водой). Система отопления устроена по-другому, в ней воздух циркулирует по кругу, и система отопления служит для поддержания температуры воздуха в помещении. Условно, для его подогрева от +15С° до +22С°. Перепад, как видим, довольно таки небольшой, как и нагрузка на систему отопления.Таким образом, использовать нагреватель приточной системы вентиляции для отопления не рационально. Исключение может составить только тот случай, когда в такой системе вентиляции стоит смесительная камера, которая позволяет переключать забор воздуха на систему вентиляции с забора с улицы на забор из помещения. Таким образом, воздух в системе отопления будет циркулировать по кругу и расходы на поддержание температуры соответственно будут минимальными также, как и в системе отопления. Летом смесительная камера будет работать в режиме прямотока, то есть забора воздуха с улицы, а зимой переключаться на режим полной или частичной рециркуляции. Что мы рекомендуем: использовать каждую систему по назначению. Система вентиляции с рекуперацией тепла – для притока воздуха, который попадает в помещение. А систему отопления – для поддержания оптимальных и комфортных для проживания температур в помещении.
Выполняем полный комплекс работ по вентиляции, кондиционированию, отоплению и водоснабжению в Киеве и области. Закажите консультацию или звоните по тел. (044) 221-93-35, (067) 939-29-29.
Установка своими руками
Установкой системы проветривания и подогрева воздуха частного дома можно без особых сложностей заняться своими силами. Для правильной установки вам нужно всего лишь придерживаться определенных правил.
- Прежде чем приобретать систему подогрева воздуха для своей организации или частного дома, необходимо определить ее мощность и другие параметры. Кроме того, стоит определиться с типом нагревательного элемента в вентиляции. Если у вас часто бывают проблемы с горячей водой, то стоит отдать предпочтение электрическому ТЭНу.
- Приточка воздуха при любых схемах оборудования должна эффективно справляться со своей задачей. Для этого нужно рассчитать необходимое сечение и площадь воздуховодов, если речь идет о вентиляции центрального типа, материал, из которого они будут сделаны и многое другое.
Все расчеты, связанные с вентиляцией, следует производить еще на этапе проектирования помещения, тогда затрат по времени и по финансам на ее обустройство будет гораздо меньше, а само проветривание будет гораздо эффективнее.
Установка вентиляционных систем, которые могут заниматься не только приточкой, но и обогревом воздуха, станет отличным вариантом для частных домов и производственных предприятий, в которых в холодное время года требуется дополнительное средство обогрева помещения.
Как сделать приточную вентиляцию в частном доме
Многоканальные приточные вентиляции на весь частный дом сложные в монтаже и расчетах. Установку рекомендую доверить специализированной организации. Моноблок на одну комнату можете поставить своими руками. Примерный алгоритм действий:
- Выберите место для сверления в стене приточного отверстия. Нанесите разметку карандашом. Можете приставить торцом трубу воздуховода, обрисовать ее по периметру.
- По нанесенной разметке просверлите на улицу с небольшим уклоном сквозное отверстие. Удобнее воспользоваться установкой алмазного бурения. Если оборудования нет, высверливайте сверлом по контуру разметки рядом расположенные отверстия. При помощи зубила и молотка или перфоратора аккуратно удалите бетон.
- В подготовленное отверстие вставьте воздуховод. Трубу отрежьте нужной длины. Закрепите воздушный клапан.
- Зазоры вокруг воздуховода в стене заделайте монтажной пеной. Можете использовать герметик, силикон, другие уплотнительные составы.
- Следую рекомендациям в инструкции, установите блок приточной вентиляции. Подсоедините гибким рукавом к каналу с клапаном. Установите фильтр, защитную решетку, другие элементы, предусмотренные производителем для конкретной модели.
- Подведите к моноблоку электропроводку. Проверьте работоспособность вентиляции, переключите режимы и скорости вращения вентилятора.
В инструкции описан общий алгоритм монтажа приточки. Отдельные пункты действий могут отличаться, что зависит от типа устанавливаемого оборудования.
В подведении итогов краткие ответы на наболевшие вопросы
Какие бывают виды вентиляции в частном доме?
По типу движения воздушных масс вентиляция бывает принудительная, естественная и комбинированная. По схеме вентилирования система бывает приточная, вытяжная и приточно-вытяжная.
Зачем нужна вентиляция в частном доме?
Вентиляция из помещения выводит грязный воздух, лишнюю влагу, неприятные запахи. Помещение обогащается кислородом, улучшается качество микроклимата.
Какой принцип работы приточной вентиляции?
Через приточную вентиляцию с улицы поступает в дом свежий воздух. Грязные воздушные массы отводятся через общедомовой канал, вытяжку на кухне, щели в элементах конструкций здания.

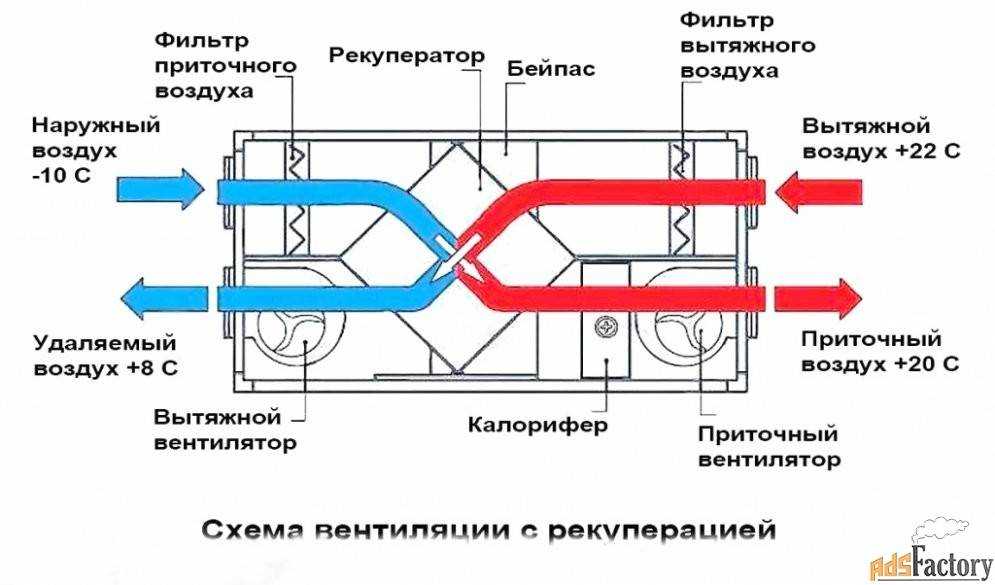

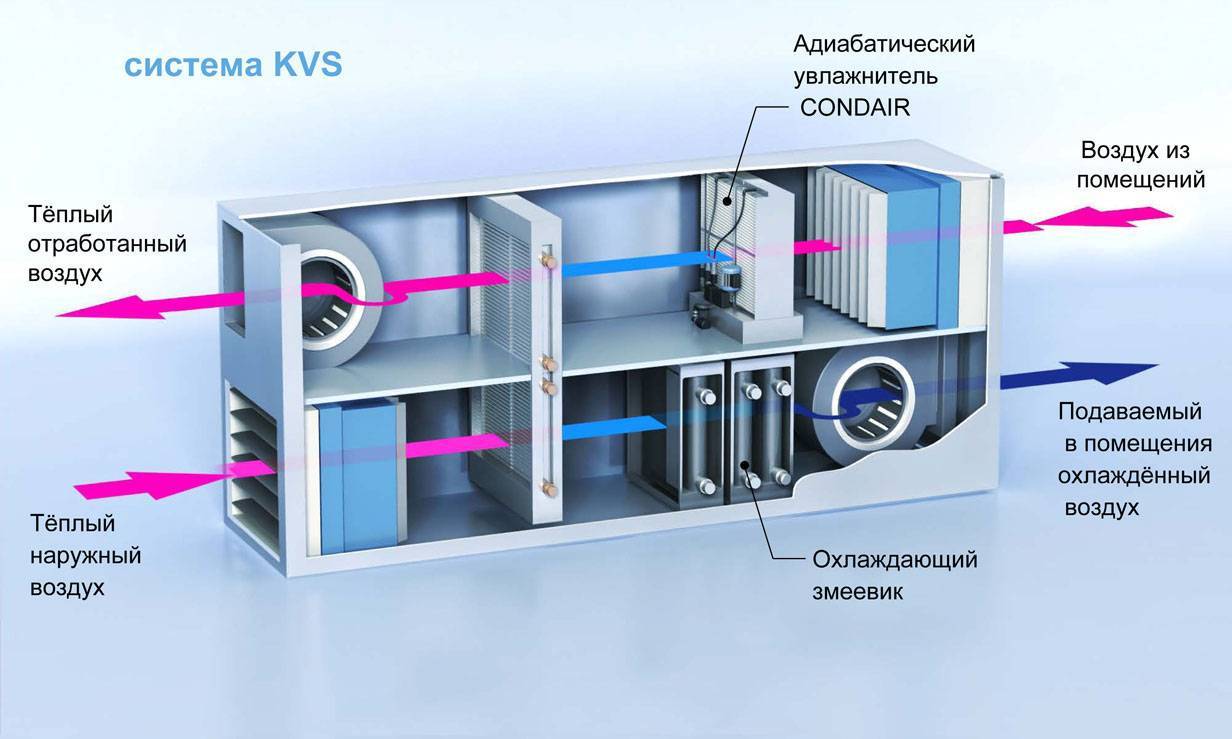

Зачем нужен рекуператор в вентиляционной системе?
Рекуператор совмещает в себе приточку и вытяжку, способен нагревать или охлаждать воздушные потоки.
Видео материалы
ДЕШЁВАЯ И НАДЕЖНАЯ ВЕНТИЛЯЦИЯ В ЧАСТНОМ ДОМЕ!
Вентиляция загородного дома. Лучшее решение.
- Лейкин И. Н. «Рассеивание вентиляционных выбросов химических предприятий» М.1982 год
- Стомахина Г.И. “Отопление, вентиляция и кондиционирование воздуха” Справочное пособие, Москва 2003 год.
- В.М.Свистунов, Н.К.Пушняков “Отопление, вентиляция и кондиционирование воздуха” 2007 год.
Подбор калорифера методом математического расчёта
Эффективная работа вентиляции зависит от правильного расчёт и подбора оборудования, так как эти два пункта взаимосвязаны между собой. Подбор мощности невозможен без определения типа вентилятора, а расчёт температуры внутреннего воздуха бесполезен без подбора калорифера, рекуператора и кондиционера. Определение параметров воздуховода невозможно без вычисления аэродинамических характеристик. Расчёт мощности калорифера вентиляции ведётся по нормативным параметрам температуры воздуха, и ошибки на этапе проектирования приводят к увеличению затрат, а также невозможности поддержать микроклимат на требуемом уровне.
Как делается приточная вентиляция воздуха с подогревом своими руками
Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.
Схемы и чертежи
Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:
- Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
- Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
- Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.
Расчеты
Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат, планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.
Рекомендуем ознакомиться: Принудительная вентиляция
Как установить канальный датчик температуры?
Если необходимая температура поддерживается с помощью терморегулятора, датчик, определяющий температуру в канале, нужно устанавливать как можно дальше от калорифера. Минимальное расстояние между ними составляет полтора метра. При такой установке исключается инфракрасное воздействие на датчик при нагревании ТЭНов. Кроме того, наличие достаточного расстояния позволяет воздуху свободно двигаться после прохождения через аппарат, это способствует выравниванию его температуры. Идеально, если расположение датчика совпадает с центром воздуховода или приближено к нему.
Схема работы
(1)— при t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и t внутр. 22°С
(2)— при t нар. 7°С сух.терм. или 6°С мокр.терм. и 20°С и 40% отн.влаж. внутреннего воздуха
* — 1ф под заказ
** — в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.
*** — температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.
- Регулировка скорости;
- Возможность управления через приложение с Вашего смартфона (OS Android, опция).

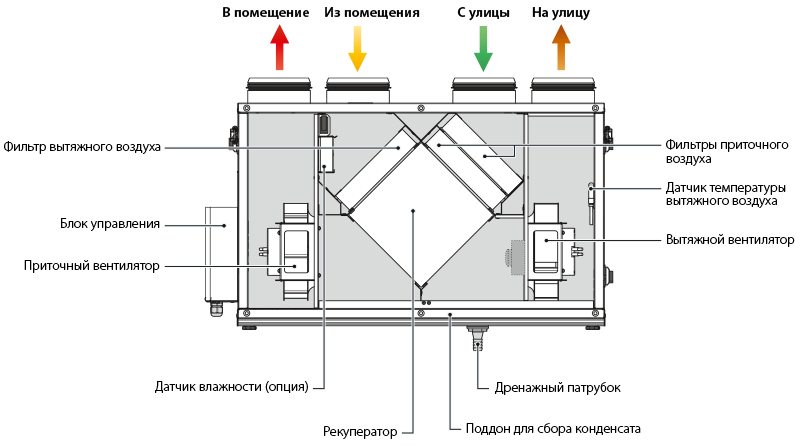

Конструкция установки CLIMATE
1. Фильтры EU-4
Страна-производитель ткани: Германия
Тип: кассетные, регенерируемые

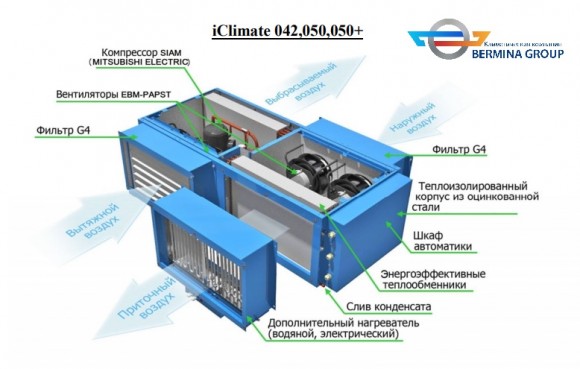

2. Вентиляторы
Страна-производитель: Германия
Тип: радиальный, двустороннего всасывания
3. Компрессор фреонового контура
Производитель: Mitsubishi Electric
Тип: роторный.
Гарантированный ресурс: более 80 000 часов, или более 10 лет непрерывной работы
4.Электрический нагреватель
— (стандартная комплектация)
5. Водяной калорифер (комплектация под заказ)
Страна-производитель: Россия
6. Энегроэффективные теплообменники
Страна-производитель: Россия
Тип: оребренные, медно-алюминиевые, шестирядные
7. Автоматика
Страна-производитель: Россия
8. Теплоизолированный корпус системы крепления без потери высоты
Система автоматизированного управления
- Полная самодиагностика при включении;
- Протоколирование работы установки с записью в энергонезависимую память;
- Процедура модернизации программного обеспечения;
- Автоматическое переключение режимов «нагрев/охлаждение» согласно показаниям температурных датчиков и настроек пользователя;
- Наличие сервисного режима-просмотра показаний каждого температурного датчика;
- Регулировка скорости;
- Возможность интеграции в систему диспетчеризации, удаленного управления через локальную сеть «Ethernet»;
- Возможность управления через приложение с Вашего смартфона (OS Android, опция).
Приточно-вытяжные установки с водяным калорифером являются наиболее энергоэффективным вентиляционным оборудованием. Для выполнения всех возложенных на них функций (включая подогрев приточного воздуха) затрачивается минимальное количество электроэнергии. Водяной калорифер (или нагреватель) использует для нагрева приточного воздуха тепловую энергию, поступающую из системы отопления. Подключение калорифера к системе отопления осуществляется через смесительный узел с двух- или трехходовым вентилем. Выбор вентиля определяется особенностями системы теплоснабжения. Водяной калорифер может подключаться как к центральной системе отопления, так и к автономной (в частности, к газовому котлу в собственном доме или коттедже).
Особенно актуальными подобные вентиляционные устройства являются для зданий с ограниченной нагрузкой на электросети. Монтаж установки с водяным нагревателем сложнее и дороже, чем с установки с электрическим калорифером, но затраченные средства быстро окупаются за счет экономии электроэнергии в процессе эксплуатации оборудования.
Дополнительными преимуществами эксплуатации именно этого вентиляционного оборудования являются:
- компактные габариты;
- минимальный уровень шума;
- возможность регулирования скорости вращения вентилятора;
- защита рекуператора от обмерзания.
Комплектация приточно-вытяжной установки с водяным калорифером включает в себя:
- приточный и вытяжной вентиляторы;
- рекуператор;
- калорифер;
- смесительный узел с насосом;
- решетки и фильтры очистки;
- воздуховод;
- системы автоматики.
Выбор приточно-вытяжной установки осуществляется по производительности (куб.м воздуха в час) и мощности нагрева.
Калориферы для приточной вентиляции применяют в тех случаях, когда нужно обеспечить поступление во внутреннее помещение свежего воздуха извне при низких температурах. Летом наладить воздухообмен в жилых домах и на производственных предприятиях достаточно просто: при установке приточного вентилятора нужно только рассчитать его мощность для конкретной площади. Если же воздух снаружи холодный, то его прямое поступление внутрь здания ведёт к потере тепла.
Сбалансировать разницу температур, при этом освежая воздух, можно при помощи калорифера, который устанавливается непосредственно в системе вентиляции. Приходящий с улицы воздушный поток достигает необходимых параметров, проходя через систему фильтрации, нагревающие и охлаждающие элементы. Кроме этого, регулируется и содержание влаги.
Пошаговая инструкция
Схемы и картинки
Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.
В любой схеме учитывают:
- Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
- Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
- Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.
Схема воздуховодов вентиляции с подогревом в частном доме: Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе: Простой чертеж вентиляции с обратными клапанами на воздуховодах: Чертеж расположения воздуховодов в квартире:
Расчёты
Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:
- количество этажей в доме;
- площадь комнат;
- планировку помещений;
- количество проживающих на общей площади людей;
- наличие бытовой техники (компьютеров, телевизоров, станков).
Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.
Для каждой определяется количество подаваемого воздуха.
ВажноРасчёт обычно ведётся согласно требованиям СНиП. Например:. Например:
Например:
- для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
- для спальни — не менее 30 м³/ч на человека.
При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).
Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха
Важно обеспечить не менее одного воздухообмена
Монтаж
Для монтажа оборудования потребуются следующие инструменты:
- Перфоратор или алмазный бур.
- Молоток или кувалда, отвёртка или шуруповёрт.
- Гаечные ключи разных размеров и трещоточный ключ.
Этапы:
- Подготовить плоскость для сквозного отверстия.
- Выбрать его размеры, разметить пространство.
- Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
- В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
- После установки воздуховода все щели вокруг трубы залить герметиком.
- Проложить каналы под проводку для автоматизации работы устройства.
- Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
- Систему проверить на работоспособность.
Подробнее об этапах установки вентиляционной конструкции в разных типах помещений, о существенных и значимых нюансах работ по монтажу вентиляции рассказано в отдельной публикации.
Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.
Системы вентиляции, обеспечивающие приток и обработку воздушных масс, поступающих непосредственно с улицы, как правило, используются исключительно в хозяйственно-промышленной сфере . Для бытовых условий такого рода системы не предусмотрены по умолчанию. Это одна из причин, заставляющая простых пользователей задуматься о том, чтобы собрать что-то похожее для домашнего использования. Но возможно ли это и каким образом можно решить эту задачу?
По большому счёту, возможно практически всё. Однако всегда есть ряд нюансов, которые следует учитывать. И об этом мы будем говорить в нашей статье – рассмотрим, что представляет из себя приточная вентиляция с подогревом своими руками и из каких основных узлов состоит. Обсудим вопрос домашней «приточки» с подогревом с точки зрения возможных решений этого вопроса, дополнив статью наглядными фото и тематическими видеороликами.
Плюсы и минусы приточной вентиляции
Преимуществом приточки считаю стабильную работу. Воздух принудительно подается в частный дом, независимо от уличных погодных условий. Моноблок несложно установить самостоятельно. При наличии опыта удастся смонтировать канальную систему. Прогревание притока внутри помещения исключает образование конденсата.
К недостаткам отношу следующие моменты:
- качественный блок дорого стоит;
- циркуляция воздушных потоков выполняется по сложной схеме;
- под крупногабаритный блок на весь частный дом желательно выделить отдельную комнату;
- даже с наличием глушителя оборудование создает шум;
- увеличиваются расходы на оплату электроэнергии.
Несмотря на существующие недостатки, приточка с фильтром и подогревом обеспечит частный дом чистым воздухом.
Правила эксплуатации и возможность ремонта
Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года
Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы
Как можно использовать тепловентилятор
Главное предназначения тепловентилятора – обогрев воздушных масс. Для более интенсивной циркуляции потоков — вентилятор нагнетает воздух принудительно. Это делает данный прибор универсальным.
Варианты эксплуатации тепловентилятора:
- Данный прибор можно использовать как основной источник подачи тепла в помещение, в котором отсутствует центральное отопление.
- Тепловентилятор может дополнять основную систему отопления.
- Для обогрева строительных площадок и работников на них.
- Для быстрого нагрева воздуха в небольшом помещении.
- Тепловентилятор можно использовать в роли обычного вентилятора: зимой –для обогрева, летом – для охлаждения воздуха.
- Для вентилирования и обогрева закрытого помещения.
