Как сделать приточную вентиляцию в частном доме
Многоканальные приточные вентиляции на весь частный дом сложные в монтаже и расчетах. Установку рекомендую доверить специализированной организации. Моноблок на одну комнату можете поставить своими руками. Примерный алгоритм действий:
- Выберите место для сверления в стене приточного отверстия. Нанесите разметку карандашом. Можете приставить торцом трубу воздуховода, обрисовать ее по периметру.
- По нанесенной разметке просверлите на улицу с небольшим уклоном сквозное отверстие. Удобнее воспользоваться установкой алмазного бурения. Если оборудования нет, высверливайте сверлом по контуру разметки рядом расположенные отверстия. При помощи зубила и молотка или перфоратора аккуратно удалите бетон.
- В подготовленное отверстие вставьте воздуховод. Трубу отрежьте нужной длины. Закрепите воздушный клапан.
- Зазоры вокруг воздуховода в стене заделайте монтажной пеной. Можете использовать герметик, силикон, другие уплотнительные составы.
- Следую рекомендациям в инструкции, установите блок приточной вентиляции. Подсоедините гибким рукавом к каналу с клапаном. Установите фильтр, защитную решетку, другие элементы, предусмотренные производителем для конкретной модели.
- Подведите к моноблоку электропроводку. Проверьте работоспособность вентиляции, переключите режимы и скорости вращения вентилятора.
В инструкции описан общий алгоритм монтажа приточки. Отдельные пункты действий могут отличаться, что зависит от типа устанавливаемого оборудования.
В подведении итогов краткие ответы на наболевшие вопросы
Какие бывают виды вентиляции в частном доме?
По типу движения воздушных масс вентиляция бывает принудительная, естественная и комбинированная. По схеме вентилирования система бывает приточная, вытяжная и приточно-вытяжная.
Зачем нужна вентиляция в частном доме?
Вентиляция из помещения выводит грязный воздух, лишнюю влагу, неприятные запахи. Помещение обогащается кислородом, улучшается качество микроклимата.
Какой принцип работы приточной вентиляции?
Через приточную вентиляцию с улицы поступает в дом свежий воздух. Грязные воздушные массы отводятся через общедомовой канал, вытяжку на кухне, щели в элементах конструкций здания.
Зачем нужен рекуператор в вентиляционной системе?
Рекуператор совмещает в себе приточку и вытяжку, способен нагревать или охлаждать воздушные потоки.
Видео материалы
ДЕШЁВАЯ И НАДЕЖНАЯ ВЕНТИЛЯЦИЯ В ЧАСТНОМ ДОМЕ!
Вентиляция загородного дома. Лучшее решение.
- Лейкин И. Н. «Рассеивание вентиляционных выбросов химических предприятий» М.1982 год
- Стомахина Г.И. “Отопление, вентиляция и кондиционирование воздуха” Справочное пособие, Москва 2003 год.
- В.М.Свистунов, Н.К.Пушняков “Отопление, вентиляция и кондиционирование воздуха” 2007 год.
Чем отличаются естественная и приточная вентиляция в квартире
В многоквартирных домах часто используют естественную систему вентиляции. Воздух поступает в здание без помощи электрических нагнетателей. Он проникает в комнаты через двери или окна, а выходит в вытяжку. Вытяжные отверстия размещают в санузлах или на кухне. Через них отработанные воздушные массы попадают в вентиляционную шахту, поднимаются по каналу и попадают через крышу на улицу.
Естественная вентиляция работает за счет разницы давления внутри помещения и снаружи, а также за счет перепада температур.
Естественная вентиляция устарела и плохо справляется со своими функциями. Если в квартире установлены пластиковые герметичные стеклопакеты, приток свежего воздуха становится меньше. Вентиляционные шахты со временем загрязняются, нужно обращаться в управляющую компанию, чтобы ее очистили.
Единственный способ получить приток воздуха в квартиру при естественной вентиляции — открыть окна. Но вместе с ним в комнату проникают выхлопные газы, шум, пыль, пыльца. Зимой такой способ проветривания не подходит: в комнатах будет холодно.
Принудительная вентиляция в квартире работает иначе. Установленный вентилятор нагнетает воздух в помещение при любой погоде. Жильцы квартиры самостоятельно регулируют скорость потока, включают и отключают систему в необходимое время.
Приточная вентиляция не требует открывания и закрывания окон для поступления свежего воздуха. Участие человека сводится к включению и отключению вентиляторов по мере необходимости.
Вентиляция дома. Система вентиляции частного дома
В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.
Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме – определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.
Система вентиляции – естественная или механическая.
Естественная и принудительная вентиляция
Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Естественную вентиляцию определяет отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения естественной тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических приточных или вытяжных вентиляций.
Естественная вентиляция – принципы функционирования и особенности
Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляции она достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная вентиляция в частном доме не перестанет работать. Она может создать оптимальный микроклимат в доме, но не имеет механизма очистки воздушных масс от загрязнений и пыли. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться. Хуже всего естественная вентиляция работает в летнее время, так как перепад температур бывает достаточно сильный.
Вариант установки естественной вентиляции в частном доме подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс.
Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.
Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах делать отверстия для приточных клапанов.
Особенности искусственной вентиляции
Чтобы установить принудительную вентиляцию в частном доме, понадобится специальное оборудование. Поэтому сам монтаж вентиляционной системы будет сложнее и обойдется дороже. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим в помещении и уровень влажности. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха в такой системе вентиляции обеспечивают специальными фильтрами для очистки воздуха.
Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависит от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.
Смешанный тип вентиляции
Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в частном доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях оставляют естественную.
Принудительный или механический воздухообмен
В отличие от естественного движения воздушных масс, принудительная вентиляция в частном доме более эффективно перераспределяет потоки свежести в помещении. Для этой цели используются устройства, нагнетающие воздух: разного рода вентиляторы, компрессоры и насосы.
Принудительный воздухообмен подразделяется на несколько подвидов:
- приточный – организует механическую подачу кислорода снаружи;
- вытяжной – устраняет отработанные воздушные массы с помощью вытяжных устройств;
- приточно-вытяжной – обеспечивает работу системы в обоих направлениях.
Приточная система
Приточная система должна осуществлять доступ кислорода в здание. Она включает в себя:
- воздухоприемное оборудование;
- устройство для нагрева или охлаждения воздушных потоков;
- систему фильтров для задержки частиц пыли;
- вентиляторов или насосов, качающих воздух;
- приспособлений подавления лишнего шума.
Воздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в здание
Приточные комплексы могут иметь воздуховоды – трубы, по которым воздушный поток попадает в комнату или функционировать без каналов, проникая в комнаты через вентотверстия. Устройство приточных комплексов тоже бывает различным: они могут включать в себя набор агрегатов или один компактный моноблок.
Вытяжная система
Вытяжная вентиляция в частных домах может работать естественным образом, через вентиляционные каналы, или с помощью механической подачи. По локализации вытяжные установки делятся на местные, то есть работающие в одном конкретном помещении, например, кухне, и общеобменные, работающие на все здание.
В любом случае, вытяжная система не может работать без притока кислорода снаружи. приток может осуществляться через форточки, двери или приточные клапаны.
Все типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодах

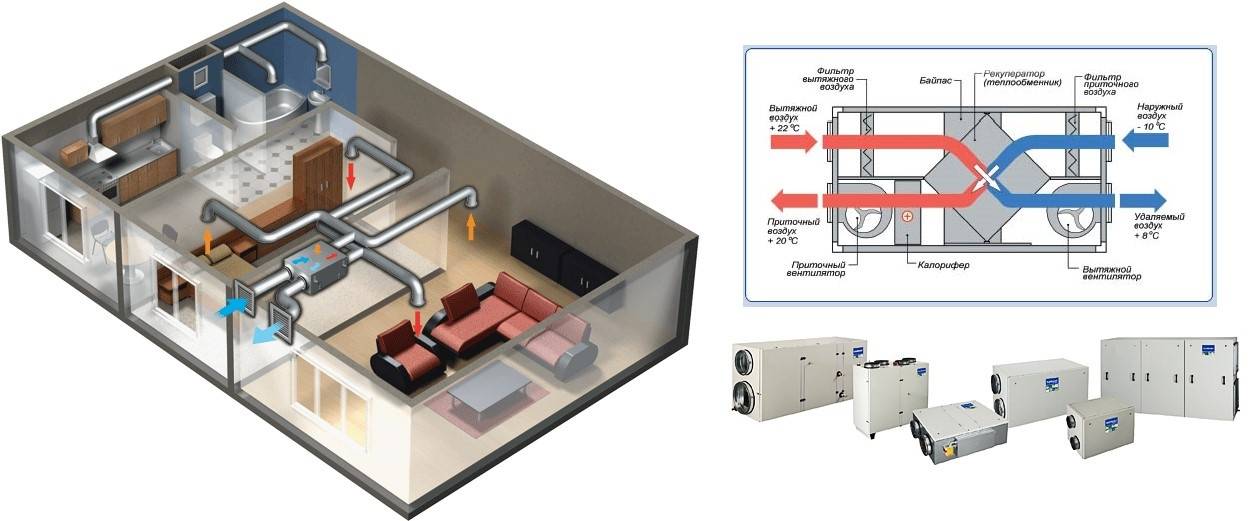

Приточно-вытяжная вентиляция и ее особенности
Такое конструктивное решение предполагает одновременную подачу и вывод воздуха с помощью нагнетательных устройств. Это самый энергозатратный тип воздухообмена. Кроме того, тепло помещения частично утрачивается из-за постоянного обновления атмосферы. Чтобы сохранить комфортную температуру, в приточно-вытяжной системе используются рекуператоры тепла.
Рекуператоры – устройства, основным назначением которых является прогрев входящих поток за счет тепла исходящих. При этом смешивания воздушных масс не происходит и в здание проникает только чистый воздух.
Такие теплообменные установки значительно снижают затраты на эксплуатацию помещений
Статья по теме:
Виды вентиляции: приточная и вытяжная
Задача вентиляции — обновлять воздух. Взамен удаляемого из помещения воздуха с улицы должен поступать свежий. Поэтому любая система вентиляции состоит из двух частей — приточной и вытяжной. Конструктивно эти две части вентиляционной системы различаются.

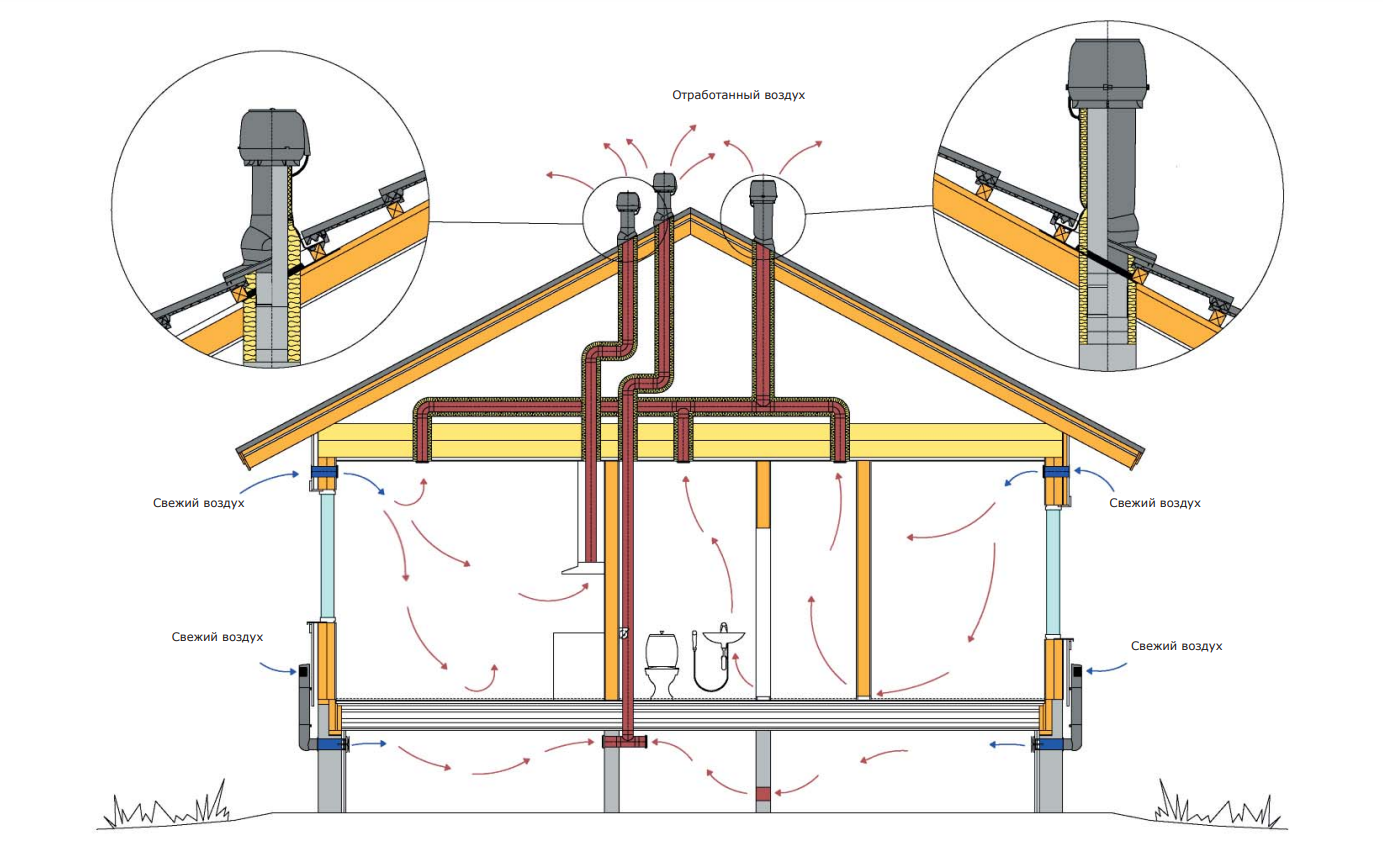

Движение воздуха через приточную и вытяжную вентиляцию
Вытяжная вентиляция представляет собой, как правило, одну или несколько вертикальных труб, через которые отработанный воздух выводится из помещения на улицу. В такой схеме воздух движется под действием естественной разности давлений на концах трубы (естественная вентиляция). В вентканал может устанавливаться вентилятор, обеспечивающий эффективную работу системы с заданной производительностью (принудительная вентиляция). Привычные всем вентиляционные решетки под потолком санузла или кухни — это как раз вытяжная вентиляция.
Одно из оптимальных мест для размещения вентилятора — на крыше. Такое решение имеет несколько преимуществ:
вентилятор работает одновременно на все вентиляционные каналы, подключенные к нему;
шум от вентилятора не проникает в помещение;
для ремонта и замены к вентилятору есть свободный доступ.
Крышные вентиляторы марки VILPE устанавливаются на воздуховоды диаметром 125 мм, способны работать в диапазоне температур от -40 °C до + 80 °C и позволяют регулировать воздухообмен от 0 до 400 м³/час.
Приточная вентиляция обеспечивает поступление в помещение свежего воздуха с улицы. Конструктивно это могут быть специальные отверстия в рамах окон, отверстия в стенах, или более сложные решения с очисткой и подогревом (охлаждением) входящего воздуха.
Исторически сложилось так, что приточной вентиляции уделяется недостаточно внимания. Дома строились без обособленной приточной вентиляции, потому что через неплотности деревянных рам, через щели в дверных косяках и через форточки в помещение проникало достаточно воздуха для нормальной работы вентиляции.
С широким распространением пластиковых окон, отличающихся высокой герметичностью, возникла проблема: вытяжная вентиляция перестала функционировать с должной эффективностью. Как следствие, воздух в помещениях стал застаиваться и насыщаться избыточной влагой.
Чтобы решить эту проблему, дома начали оборудовать приточной вентиляцией. В простейшем случае это горизонтальный канал в наружной стене рядом с окном, закрытый специальным клапаном. Фильтры, установленные в клапане, не пропускают в помещение пыль и насекомых. Поступающее через клапан количество воздуха регулируется.
 |  |
Описанные выше приточные клапана дешевы, просты в установке, не требуют для работы электропитания. Однако они не способны тщательно очищать воздух. Более сложные модели приточных клапанов, например, марки Marley оборудованы сменными фильтрами, задерживающими не только уличную пыль, но и цветочную пыльцу.
Серьезный недостаток указанных приточных клапанов в том, что они никак не влияют на температуру проходящего через них воздуха. Из-за этого зимой в морозы их приходится просто закрывать, чтобы не выстудить помещение холодным воздухом, поступающим снаружи.

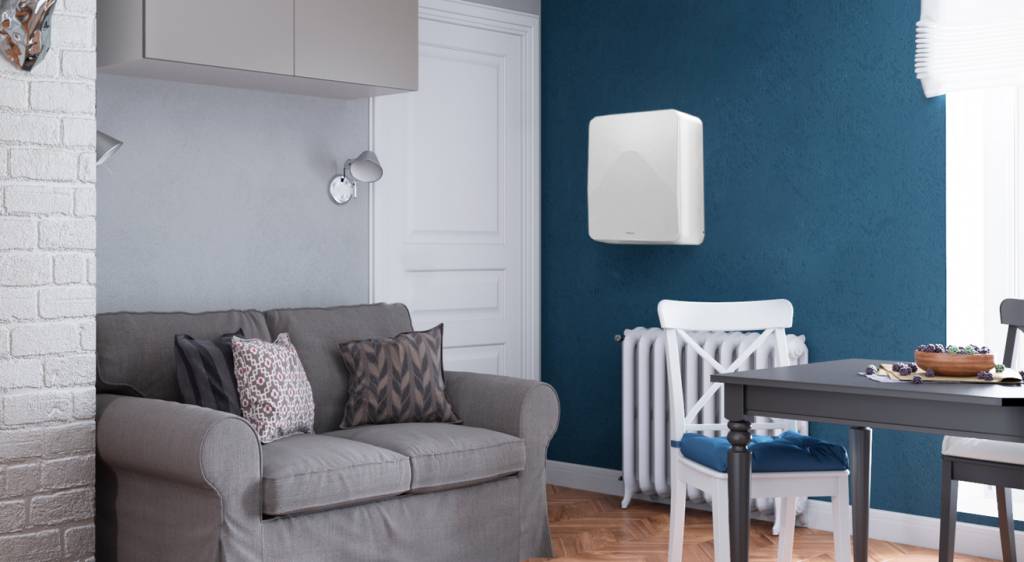

Чтобы проветривать и освежать воздух в комнате в любую погоду понадобится бризер, например Tion 3S Standard. Этот компактный прибор устанавливается вместо приточного клапана. Он забирает воздух с улицы, тщательно очищает его, при необходимости подогревает до заданной температуры и подает в помещение. Бризер заменяет открытую форточку, а в режиме рециркуляции фильтрует воздух в комнате.
Значительное энергопотребление в режиме подогрева воздуха (например, 1,45 кВт для модели Tion 3S Standard) — существенный недостаток бризера. К тому же свежий воздух, закачиваемый с улицы, вытесняет через вытяжную вентиляцию теплый отработанный воздух, что увеличивает теплопотери дома. Для снижения энергопотребления и уменьшения теплопотерь через вентиляцию служат рекуператоры — о них расскажем ниже.
Планировка и расчет каналов
Сечение воздуховодов зависит от системы вентиляции и объема воздуха, который нужно обслужить. Параметры можно взять из таблицы, принимая за скорость естественной тяги значение 1-2 м/с, механической – 3-5 м/с:
Таблица 2 — подбор сечения воздуховода
Пример расчёта сечения воздуховода: 450 м3/час отводятся четырьмя каналами. Соответственно на каждый приходится 450/4=115 м3/час. Используя таблицу, представленную выше, получаем, что при скорости 2 м/с достаточно трубы Ø140 мм.
Хорошая естественная тяга идет только по вертикальным шахтам (допускается отклонение на 30° длиной до метра). Сужения, врезки замедляют поток, горизонтальные участки его практически останавливают. Механическое продвижение дает стабильную равномерную тягу, где все озвученные нюансы просто учитываются при выборе мощности вентилятора.
Как установить приточную вентиляцию своими руками
Перед началом монтажных работ нужно составить проект системы. На нем необходимо четко указать все элементы, воздуховоды, расположение самой ПУ. При этом план должен предусматривать движение воздушного потока, учитывать минимальное сопротивление.
При монтаже нужно принимать во внимание пересечение потоков и возможные препятствия. Для максимальной эффективности эти нюансы лучше просчитать заранее
Далее происходит непосредственно установка приточной вентиляции бытового типа.
Монтаж проводят, строго следуя чертежам, отступление от них может нарушить движение всего потока, в результате чего подобранный вентилятор может не справляться с проветриванием всех помещений, и потребуется его замена.
Также существует несколько видов бытовой вентиляции, которые подходят для модернизации уже установленных систем. Это актуально для многоквартирных домов с общим проветриванием, частных домов.
Малые установки местного проветривания, рассчитанные на одну комнату (обычно кухня или санузел), монтируются на оконную форточку или отверстие в стене. Как пример можно назвать приточные клапаны, которые монтируются непосредственно на оконную раму. Они способны регулировать подачу свежего воздуха, поддерживать его температуру. Монтаж такого устройства возможен как при установке окон, так и в процессе их эксплуатации.
Состав системы, пошаговый монтаж
Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:
- вентканал – изготавливается только внутри кирпичных стен;
- короб – из стального листа, полимерных материалов, керамики, бетонных изделий.
Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.
Состав принудительной вентиляции
Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).
Как организовать проветривание?
Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:
открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;
Проветривание окнами и дверьми
приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;
Проветривание форточками
открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.
Проветривание открытыми окнами
Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.
Обеспечение притока
Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.
Конструкция оконного клапана
Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.
В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.
Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:
- патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
- решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
- встраиваемый вентилятор либо рекуператор.

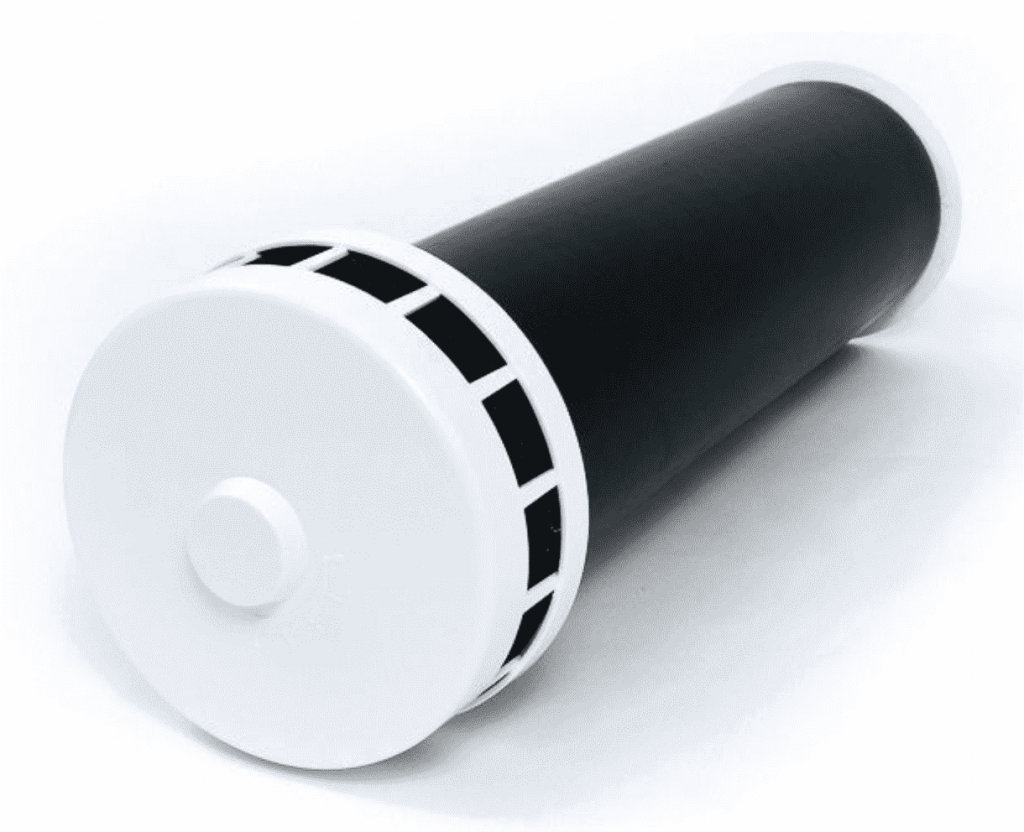

Конструкция стенового клапана приточного
Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.
Расположение приточного стенового клапана
Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.
