Нормы вентиляции в помещениях офисов
В помещениях офисов должны соблюдаться климатические условия, указанные в СанПиН 2.2.4.3359-16. В данном случае расчетная температура воздуха соответствует параметрам, измеренным на высоте двух метров от напольного покрытия на том месте, где большую часть времени пребывают сотрудники компании. В первом приближении температуру определяют по формуле:
где t(н.з.) – температура в нижней двухметровой зоне в ⁰С;
∆t – температурный перепад (градиент), приходящийся на 1 м. высоты, в ⁰С/м;
h – высота от пола до потолка в м.
Если тепло, поступающее от оборудования, не равно теплопотерям, температурный градиент будет составлять несколько градусов.
Нормы проветривания регулируются СанПиН 2.2.2/2.4.1340-03. В соответствии с ГОСТ 30494-2011 скорость смены объема воздуха составляет 0,1 м/с

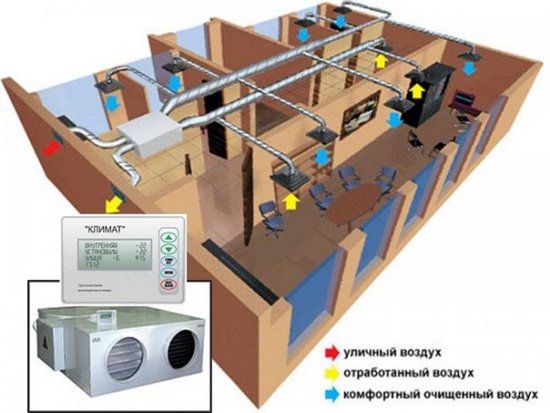

Приточная вентиляция в офисах способствует поступлению воздушных масс в помещения. Он подается с высоты двух метров над поверхностью земли. Часто воздух очищают и по необходимости осуществляют нагрев или охлаждение.
Вентиляция в жилом доме своими руками
Прежде чем браться за проектирование вентиляции в частном доме и строительство своими руками необходимо собрать всю нужную техническую информацию: площадь дома общую, площадь всех помещений в отдельности, количество помещений, материал из которого построен дом и перегородки, наличие или отсутствие вентиляционных каналов, наличие пластиковых или деревянных дверей, и окон и т. д.
Владея информацией о нормативах воздухообмена согласно СНиП 2.08.01-89 определяем общее количество воздуха в час для всего дома и для каждого помещения.
После этого необходимо определиться с выбором системы вентиляции: естественной, принудительной или смешанной.
Для естественной вентиляции в уже построенном доме где нет вентиляционных каналов необходимо проектировать вентиляцию в трубопроводах. Для этого необходимо сделать чертёж со всеми размерами и местами прохода трубопроводов через стены и перекрытия.
Применение дефлекторов для естественной вентиляции
В каждом доме есть помещения, в которых большого воздухообмена не требуется, это: кладовки, подсобные помещения, коридоры и проходы, подвальные помещения. Для экономии финансов не надо везде устанавливать принудительную вентиляцию. Для улучшения вытяжки из этих помещений рационально применить дефлекторы. Они работают от ветра. Единственный недостаток — это необходимость выхода дефлектора на улицу. В закрытых помещениях он не работает. Для увеличения тяги в трубопроводах естественной вентиляции рекомендуется установить в трубе электрическую лампочку. Лампочка, нагревая воздух в трубе, будет увеличивать общую тягу.
Выбор труб для вентиляции
Ассортимент материала для вентиляционных труб небольшой, это:
- чёрный металл;
- оцинкованный лист;
- нержавейка;
- пластмассовые трубы.
Металл имеет небольшие, но всё-таки недостатки:
- чёрные трубопроводы ржавеют и требуют защиты;
- оцинкованные служат дольше, но через некоторое время начинают ржаветь на стыках;
- нержавейка лучше всех, но очень дорогая.
Изготовление и монтаж металлических трубопроводов требует специальных навыков и оборудования.
Исходя из практичности материалов пластмассовые трубы из ПВХ наиболее подходящий вариант. В продаже есть ассортимент пластмассовых труб разных диаметров с уже готовыми отводами под разными углами, резиновыми уплотнителями, хомутами, переходами и прочими аксесуарами. Застройщику надо только определиться с диаметром.
Расчёт диаметра трубопроводов
Как сделать расчёт трубопроводов и приточную вентиляцию в частном доме без ошибок?
Расчёт диаметра трубопроводов в домашней вентиляционной системе это курсовая работа. Изучать целую науку для того, чтобы сделать вентиляцию в доме вряд ли целесообразно. Чтобы подобрать необходимые диаметры необходимо руководствоваться общими показателями воздухообмена, описанных вначале статьи. Для контроля надо взять санитарные нормы воздухообмена на одного человека. Сравнив показатели выбрать большее значение. Этот вариант подходит для многодетной семьи или для большого дома где проживает несколько семей.
Выбрав объём воздухообмена в м3/ч, подберите подходящий вентилятор по производительности. Его показатели находятся в паспорте или на бирке, установленной на корпусе. Диаметр всасывающего патрубка для вытяжной вентиляции и диаметр подающего для приточной и будет равён диаметру вентиляционных трубопроводов. При подборе вентилятора его производительность надо увеличить на 15-20% для учёта внутреннего сопротивления воздушному потоку. Это связано с поворотами труб под разными углами и сопряжениями фасонных частей.
Советы:
- запомните, вытяжное отверстие должно находиться вверху комнаты, а отверстие подающего трубопровода внизу;
- трубы, выходящие на крышу должны быть теплоизолированными. Если этого не сделать зимой в трубе будет образовываться наледь, вплоть до закупоривания вентиляции.
Выбор оборудования для принудительной вентиляции
Принудительная вентиляционная система бывает двух видов – дорогая или сделанная своими руками из доступных компонентов. Качественные варианты всегда включают дороге оборудование, например, монтаж рекуператора от замораживания или кондиционера. Схемы воздухообмена эконом-класса предлагают частичное решение проблемы медленного воздухообмена, но их производительность зависит от погодных условий.
Кроме того, вне зависимости от толщины стен, вытяжной вентилятор всегда производит некоторый шум во время работы. Высококачественные системы или комнатные настенные квартирные бризеры отличатся минимальным уровнем шумов. Поэтому их монтаж может проводиться практически в любом удобном месте. Место установки мощного рабочего блока вариантов эконом-класса или самодельных высокопроизводительных систем должно находиться на максимальном удалении от спален и комнат отдыха.
Правильно подобранное оборудование не должно быть слышно за двумя плотно закрытыми дверями. Проще всего этого добиться владельцам частной недвижимости. Ведь коттеджи позволяют создать сеть каналов теплообменника на чердаке и там же поместить основной рабочий блок. В многоквартирных домах обычное место установки – это наружная стена здания.
Что такое механическая вентиляция
Общая схема работы механической вентиляции
Вентиляция — это комплекс инженерных решений для организации воздухообмена в помещении.
В ее конструкции наличествуют вентиляторы, зачастую вентиляционные каналы и фильтры, в этом ее отличие от естественной вентиляции, которая работает без специального оборудования.
Существуют различные типы механического вентилирования: канальная, бесканальная, приточная, вытяжная, приточно-вытяжная. Вне зависимости от типа исполнения, все они обеспечивают циркуляцию воздуха в помещении.
Нужно понимать, что это решение потребует денежных затрат на электроэнергию, обслуживание и монтаж.
Состав системы, пошаговый монтаж
Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:
- вентканал – изготавливается только внутри кирпичных стен;
- короб – из стального листа, полимерных материалов, керамики, бетонных изделий.
Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.
Состав принудительной вентиляции
Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).
Как организовать проветривание?
Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:
открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;
Проветривание окнами и дверьми
приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;
Проветривание форточками
открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.
Проветривание открытыми окнами
Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.
Обеспечение притока
Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.
Конструкция оконного клапана
Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.
В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.
Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:
- патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
- решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
- встраиваемый вентилятор либо рекуператор.
Конструкция стенового клапана приточного
Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.
Расположение приточного стенового клапана
Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.
Как сделать естественную вентиляционную систему своими руками
Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.
Устройство вентиляционной системы
Правильный монтаж
Вентканал в стене
Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).
Размещение приточных каналов в стене
Основные рекомендации:
- Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
- Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.
Вывод системы на улицу
Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.
Приток свежего воздуха крайне необходим
Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов
А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов
Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.
Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.
Как вентилировать подпол в срубе если он у вас есть?
Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи
Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.
Как вентилировать санузел в доме из бревна?
В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.
Как вентилировать кухню в срубе?
Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.
Этапы проектирования вентиляционной системы
Этап
Описание
Сбор и анализ исходных данных
На этом этапе проектировщик собирает все необходимые данные, относящиеся к объекту, на котором будет установлена вентиляционная система
Важно провести анализ состояния окружающей среды, определить ее загрязненность и характер распространения загрязнений. Также проводится анализ помещений, их площадей, высоты потолков, количество и характер расположения стен и дверей.
Расчет воздухообмена и выбор типа вентиляции
На этом этапе производится расчет необходимого воздухообмена в помещении
Он зависит от ряда факторов, таких как количество людей, площадь помещения, вид деятельности, температурный режим, уровень влажности и другие. После определения воздухообмена выбирается тип вентиляционной системы, который наиболее эффективно обеспечивает необходимый уровень воздухообмена.
Проектирование системы приточной и вытяжной вентиляции
На этом этапе определяется схема размещения воздуховодов, приточных и вытяжных устройств. Вентиляционные системы должны обеспечивать равномерное распределение воздушного потока и минимизацию потерь давления. Также необходимо учесть возможные шумовые нагрузки и решить вопрос о шумоизоляции.
Расчет и выбор оборудования
На этом этапе определяются требуемая мощность и производительность вентиляционной системы. В соответствии с этим выбирается необходимое оборудование, такое как вентиляторы, фильтры, решетки, воздухообработчики и др. Важно учесть механические и энергетические параметры выбранного оборудования.
Подготовка проектной документации
На последнем этапе происходит подготовка проектной документации, которая включает в себя все необходимые чертежи, спецификации, схемы и расчеты. Эта документация будет использоваться при монтаже и наладке вентиляционной системы.
Каждый из этих этапов требует точности и внимания к деталям, чтобы обеспечить эффективное и бесперебойное функционирование вентиляционной системы. При проектировании необходимо учесть все факторы, которые могут влиять на качество воздуха и комфорт в помещении, а также соблюдать требования нормативных документов и рекомендаций профессионалов в данной области.
Возможные загрязнения
Прежде чем приступить к расчету общеобменной вентиляции производственных помещений, нужно определить возможные источники загрязнения. На сегодняшний день в промышленных помещениях встречаются такие разновидности загрязнений:
- газы и пары, которые содержат вредные элементы;
- большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
- выделения рабочих;
- чрезмерная влажность;
- образование опасных газов.
- газы и пары, которые содержат вредные элементы;
- большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
- выделения рабочих;
- чрезмерная влажность;
- образование опасных газов.
https://youtube.com/watch?v=iPm5mXRB9Qs
Расчет воздухообмена в производственных помещениях нужно производить по любому из видов выделений. Причем их не суммируют, а используют окончательный самый большой результат расчетов. К примеру, если больше всего требуется чистого воздуха для вывода химических элементов, то именно это принимается для определения требуемого объема общеобменной вентиляции и производительности вытяжной системы.
Приточно-вытяжная вентиляция в частном доме. Виды и особенности
По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:
- Естественная;
- Приточная, или как её ещё называют, механическая;
- Приточно-вытяжная установка с рекуперацией тепла.
– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.
Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.
При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.
При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.
Один из вариантов – установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.
На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.
Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):
– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.
Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.
Часто возникает вопрос,
а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.
Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:
– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.
Посмотрите пдробное
Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов – применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.
– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал – это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.
Монтаж приточно-вытяжной вентиляции с рекуперацией
Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.
В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.
Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.
Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.
Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.
Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива. Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его
Таким образом, рекуператор становится немного увлажнителем
Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.
Схемы вентиляции и функциональные возможности
Для сохранности зданий их оборудуют системой воздухообмена. Тогда не образуется конденсат на стенах, не страшна плесень и грибок. Это создает комфортные условия проживания людей. Вентилированию подлежат, кроме жилых комнат, подсобные помещения для хозяйственно-технических нужд.
Самое простое решение – использование естественной вентиляции. Внутри стен прокладывают каналы для циркуляции воздуха. Его температура и плотность внутри и снаружи разная, что обеспечивает природное движение. Вертикальные трубы начинаются в вентилируемом помещении и выходят над крышей.
Если подобная схема не обеспечивает полноценный воздухообмен, применяют принудительную (механическую) вентиляцию. Обычно без нее не обходятся кухни, ванные комнаты, туалеты, котельные. Для осуществления используют приборы: вытяжки и вентиляторы. Они удаляют не только запахи, но также излишки влаги, предотвращая появление плесени и грибка.
Принудительная вентиляция имеет несколько схем:
- Приточной обеспечивается поступление воздуха снаружи в помещение, его очистка. Состоит из вентилятора и других элементов. Дополнительное оборудование вроде калорифера обеспечивает необходимую температуру поступаемого потока.
- Действие вытяжной системы основано на принудительном удалении грязного воздуха. Обычно используются вентиляторы.
- Самая совершенная – принудительная приточно-вытяжная вентиляция. Она объединяет в себе преимущества всех систем. Одни устройства обеспечивают приток чистого воздуха с улицы, очищая его. Назначение других – удалять загрязненный из помещений.
Приборы работают во взаимодействии, за счет чего достигается высокая эффективность. Используют также комбинированную схему, где приток свежего воздуха осуществляется естественной вентиляцией, а выброс – механическими устройствами.
