Советы от специалистов
Хозяевам мощных климатических установок следует знать о том, что их применение не относится к числу безопасных. Во время работы, из решеток воздуховода выходит воздух с высокой скоростью. Неаккуратность жильцов, а также неудобное расположение этих частей оборудования может стать причиной простуд и других заболеваний. Особенно, если кроме обычных вентиляторов в системе используется кондиционер. Поэтому специалисты советуют домовладельцам до того, как проводить расчеты, определиться с тем, где будут располагаться отдельные части оборудования. Приточные отверстия не рекомендуется устанавливать в комнатах для сна и отдыха.
Выбор места и для внешнего оборудования также имеет некоторые особенности. Во время функционирования, устройство выделяет много шума. Если оно располагается в кладовой или на балконе, следует позаботиться о хорошей звукоизоляции. Если у потребителя последний этаж – решение проблемы упрощается. Оборудование можно вывести на чердак, где его работа не помешает самому его владельцу, а также его соседям.
Расчет вентиляции в частном доме
Рассмотрим расчет естественной вентиляции, как самой простой. Для этого надо обозначить два параметра: минимальное количество воздуха, поступающего снаружи (Qп) и минимальный объем для вывода из дома (Qв). Обе величины табличные из СП 54.13330.2011 первые в таблице №1, вторые в таблице №2.
Обе они основаны на габаритах помещений дома. Поэтому вводные данные:
- Площадь всех жилых комнат (их три) – 60 м².
- Высота потолков – 3 м.
- Пристроенная кладовка – 4,5 м².
- В доме есть кухня, ванная и туалет, в которых воздухообмен соответственно: 90; 25; 25 м³/ч.
В первую очередь определяется общий воздухообмен в комнатах, для чего надо перемножаются между собой воздухообмен жилых помещений, равный 30 м³/ч на количество комнат – 3. 60х3=180 м³/ч. Это значение приточного объема, который проходит через жилые помещения.
Складываются значения воздухообменов всех подсобных помещений: 90+25+25=140 м³/ч.
Находится частота смены воздуха в кладовке. Здесь используется кратность, равная 0,2. То есть, надо объем кладовки умножить на данный показатель: 4,5х3х0,2=2,7 м/ч.
Теперь надо сложить два последних значения: 140+2,7=142,7 м³/ч. Это вытяжной объем воздуха. Далее надо сравнить вытяжной и приточный воздух: получается, что приточного больше. Его и берем за основу расчета.
Теперь надо рассчитать сечение воздуховода. К примеру, если оно квадратное со сторонами 10 см или круглое диаметром 150 мм, то производительность такой трубы при естественной вентиляции составляет 30 м³/ч. Если в сооружении дома используются стояки этого сечения, то надо установить: 180/30=6 стояков. Чтобы уменьшить количество вытяжек, можно увеличить сечения с подбором по таблице производительности воздуховодов.
Принципы расчета систем вентиляции другого типа основываются на тех же параметрах.
Вентиляция в квартире. Варианты решений
Естественная вентиляция
Данный вариант актуален для большинства построенных ныне квартир. Воздух проникает в помещение через зазоры, щели, продухи и специальные воздуховоды, а отводится в специальные вентканалы, вертикально обустроенные в стенах. Циркуляция воздуха осуществляется за счет перепада давлений на входе и выходе воздушного потока, таким образом, чем выше возведен вентканал отвода, тем сильнее будет тяга и эффективность воздухообмена.
Если естественная система не справляется с поддержанием комфортного воздухообмена по ряду причин, то может быть выбрана принудительная система. Нарушение работы может быть вызвано загрязнение вентканала или неправильным выбором мест обустройства притока.
Принудительная или механическая вентиляция квартиры
Данный способ совершенно не зависит от внешних факторов. Проводятся специальные расчеты на основе параметров помещения и реализуется один из вариантов, которые мы перечислим ниже:
1. Приточные устройства.
2. Вытяжные устройства.
Приточно-вытяжные устройства с рекуперацией и без нее.
Данные устройства нуждаются в подробном описании. Они используются в разных контекстах вентиляционных систем..
- Центральная установка притока или приточная установка (ПУ). Она монтируется для обслуживания всей квартиры, как правило, скрытно в области под потолком и прикрывается декоративной решеткой. С помощью приточной установки свежий воздух снаружи циркулирует во все помещения квартиры, а вытяжка осуществляется естественным способом или принудительно вентилятором.
- Индивидуальный приток с использованием бризеров или проветривателей.
- Бризеры устанавливаются в сквозные каналы с фасадной стены. Они рассчитываются на конкретное число проживающих в квартире. Удаление отработанного воздуха может быть выполнено с помощью вентиляторов или естественным методом.
- Проветриватели, другое название – приточные клапаны, их устанавливают индивидуально для каждой комнаты, в которую необходимо обеспечить приток. В зависимости от необходимой производительности могут монтироваться в одиночном количестве или парой. Вытяжка производится аналогично, как и для бризеров.
Если вы живете в запыленной местности, то приток должен в обязательном порядке обеспечиваться системой фильтрации воздуха, кроме того, фильтры помогут справиться с задымлением.
Принудительная вытяжка необходима в том случае, если естественный отвод загрязненного воздуха затруднен или невозможен ввиду архитектурных особенностей. Вытяжные устройства (ВУ) подразумевают большой спектр устройств, но зачастую используются обычные вентиляторы, рассчитанные на эффективный отток воздуха в общий вентиляционный отвод многоквартирного дома, который выводит отработанный воздух под кровлю и наружу.
Естественная и принудительная вентиляция
Для начала, давайте разберёмся, действительно ли, естественная вентиляция не справляется с возложенной на неё задачей или необходимость монтажа принудительной вентиляции в частном доме – это очередной маркетинговый ход производителей.
Естественная вентиляция: принципы функционирования и особенности
Общая схема работы естественной вентиляции
До недавнего времени все жилые дома были оборудованы системой вентиляции естественного типа. В этом случае:
- Отработанный воздух из помещения удалялся через вентиляционные каналы, расположенные в верхних углах нежилых комнат (кухни, санузлы, ванные комнаты);
- Поступление чистого воздуха происходило сквозь щели и неплотности в оконных блоках, в проёмах входных дверей, в стенах и перекрытиях.
При ЕВ вентиляционные каналы не монтировали в жилых комнатах (спальни, детские, залы, кабинеты, игровые). Грязный воздух из них, сквозь прорези в дверных полотнах, поступал в коридор, затем в кухню или ванную, и только потом вместе с остальными воздушными массами «уходил» в вентиляционный стояк.
Движение воздушных масс в помещении осуществлялось за счёт разности температур в верхних и нижних участках комнат: тёплый (отработанный) воздух поднимался и устремлялся к отдушинам, а потом по воздуховоду (за счёт разности давления) как по аэродинамической трубе выбрасывался в открытое пространство.
Такая вентиляционная система обладает массой неоспоримых преимуществ:
- Не издаёт дополнительного шума при работе;
- Не требует затрат на монтаж вытяжки, содержание и эксплуатацию;
- Не нуждается в источнике электроэнергии.
Что же послужило причиной отказа от столь выгодного метода вентилирования зданий? Конечно же, желание уменьшить теплопотери в зимний период года. Установив металлопластиковые оконные блоки и двери с уплотнителями, тщательно утеплив стены и заделав все щели, мы заблокировали доступ свежего воздуха внутрь помещения и превратили его в герметичную камеру.
Обратите внимание, для обеспечения воздухообмена недостаточно просто установить вентиляционные каналы. Для того чтобы часть отработанной воздушной смеси беспрепятственно «покинула» пределы помещения, нужно чтобы на его место «поступил» свежий воздух извне
И если раньше он проникал в комнаты сквозь многочисленные щели, то сейчас такой возможности у него нет. Можно самым тщательным образом рассчитать сечение отдушин, смонтировать вентиляционные каналы оптимальной высоты и даже установить вытяжные вентиляторы, но если не будет притока, чистого воздуха, то вся система вентиляции превратится в ненужные декорации.
Именно поэтому после качественной герметизации дома, потребуется непременно делать его частичную разгерметизацию. Производители строительной фурнитуры давно предусмотрели этот момент и выпустили серию приспособлений, позволяющих воздуху с улицы проникать в комнаты.

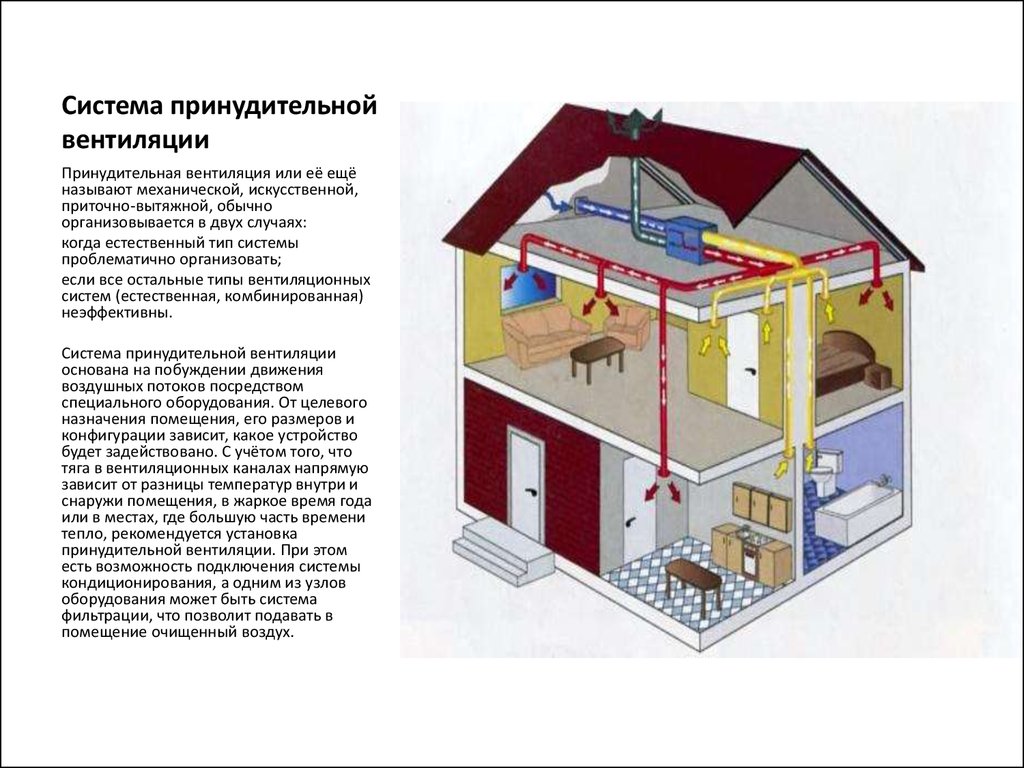

Особенности искусственной вентиляции
Принцип работы искусственной вентиляции
Искусственная вентиляция в доме осуществляется за счёт принудительного движения воздушных масс. Работа установленных в вентиляционные каналы вентиляторов и вмонтированных в стены нагнетающих устройств направлена на искусственный (принудительный) выход отработанной воздушной смеси и всасывание чистого воздуха с улицы.
В отличие от ЕВ, принудительная система способна работать только при подключении к электрической сети. К тому же она создаёт много шума, для блокирования которого необходимо дополнительно монтировать глушитель и удлинять входящие в установку трубы. Интенсивный подсос воздушной смеси в холодную пору года приводит к охлаждению помещения, чтобы этому препятствовать понадобится, установить калорифер (нагревательный элемент).
Правильно собранная установка занимает около 4 метров, нуждается в отдельном помещении (допускается установка на чердаке) и требует серьёзных затрат на монтаж и эксплуатацию.
В защиту искусственной вентиляции можно сказать, что только она способна обеспечить требуемый приток и отток чистого воздуха и отработанной смеси, подогреть и очистить подаваемую смесь от частичек грязи и большинства аллергенов.
Смешанный тип вентиляции

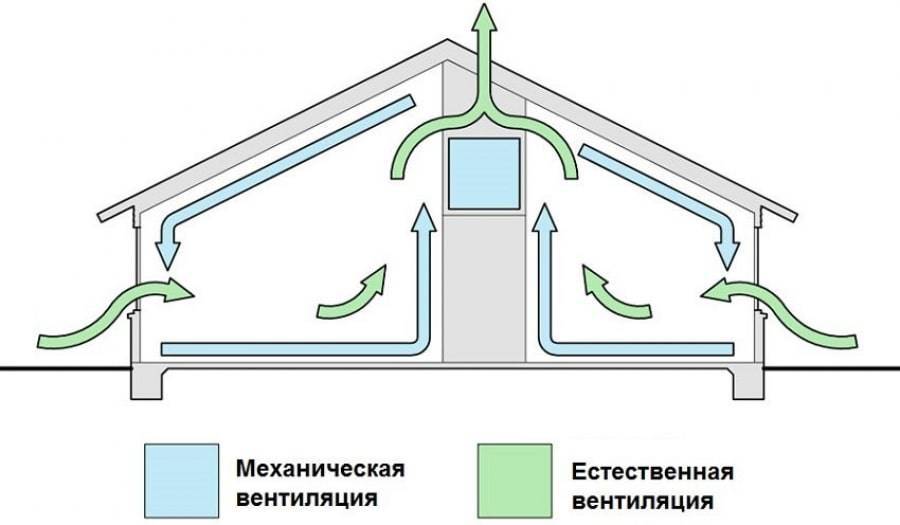

Схема работы комбинированной вентиляции
Также существуют варианты монтажа, при которых удаление отработанных газов осуществляется с помощью вентиляторов и вытяжки, а естественный приток – произвольно сквозь настенные клапаны.
Не менее распространён вариант, когда нагнетание осуществляют искусственными приборами, а отток происходит за счёт разности температур и давления в верхней и нижней точке вент каналов.
Какие бывают виды вентиляции
Виды вентиляции бывают разные, в зависимости от устройства системы и предназначения она может быть:
- Естественной;
- Принудительной.
Естественная вентиляция – этот вариант самый примитивный, дешевый, но ненадежный. Эта система вентиляции представляет собой каналы, которые проложены по всей конструкции здания. Вентиляционные решетки выведены в санузлах, ванных комнатах и на кухнях. Действие этой системы основано на перепаде давления возле оголовка вентиляционного канала и вентиляционной решеткой в помещении. Величину перепадов давления нельзя считать постоянной, она подвержена воздействию температуры, давления, силы и скорости ветра. Поэтому данный вид вентиляции не является достаточным для современных помещений.
Принудительная вентиляция в квартирах
Принудительная вентиляция в квартире устанавливается тогда, когда воздухообмен в помещении недостаточный. Чтобы не было душно и жарко, стоит потратиться на обустройство принудительной циркуляции воздуха. Систему называют принудительной из-за использования специальных вентиляторов, для увеличения движения воздушных потоков. Принудительные системы делятся на такие типы:
- Приточную;
- Приточно-вытяжную;
- Вытяжную.
Приточная вентиляция в квартире необходима для того, чтобы в помещение постоянно поступал очищенный, свежий воздух. Для качественного воздухообмена в помещении не стоит полагаться только на естественную систему вентиляции, именно приточные установки позволят сделать атмосферу жилища комфортным. Приточные установки представлены в большом ассортименте в магазинах климатической и бытовой техники. Они достаточно мощные, что позволяет без труда обслуживать как небольшие квартиры, так и элитные крупногабаритные дома. У них такие достоинства:
- Высокий энергосберегающий класс;
- Качественное очищение воздуха от пыли и вредных элементов;
- Устранение неприятных запахов.
При таком способе вентилирования чистый воздух подается во все жилые комнаты, а вытягивается из санузла, кухни и ванной комнаты.
Система приточной вентиляции
Наиболее оптимальным способом вентилирования является приточно-вытяжная вентиляция в квартире, при таком варианте вентилирования плохой воздух удаляется из комнат, а помещение заполняется чистым и свежим воздухом.
Чтобы каждая из комнат качественно вентилировалась, необходимо провести по всей квартире систему воздуховодов, которые с успехом можно спрятать в нишах стен или подвесном потолке. Саму приточную установку легко разместить в кладовке.
Особенности искусственной вентиляции для ванной и туалета
Принудительная вентиляция в ванной комнате должна соответствовать особым требованиям, которые предъявляются для систем, работающих с воздухом в помещениях высокого уровня влажности. Отсутствие хорошего воздухообмена в такой зоне отрицательно влияет на микроклимат не только человека, но и вещей, материалов. Грамотно составленная схема обеспечит любую по площади ванную комнату формированием исключительно благоприятной кислородной среды. Даже в том случае, если планируется обустройство вентиляции в помещении уже построенного дома, эту работу можно сделать самостоятельно.
Итак, в соответствии с нормативами и строительными правилами (СНиП), в нашей стране, как и в странах СНГ, интенсивность притока и оттока воздуха в ванной должна составлять 25 м3/час, а при совмещенном санузле – не менее 50 м3 /час. Принудительная вентиляция тут создается при помощи специального вентилятора для ванной и санузла, который встраивается в воздухообменную систему. Если в помещении имеет место нормальная работа естественной вентиляции, установка принудительной системы все же рекомендована, так как только она способна достаточно эффективно избавить эти зоны дома от неприятных запахов и спертого воздуха.
По своей конструкции вентиляция в данных помещениях может быть канальной и без канальной. В первом случае происходит подвод вентиляции к тем участкам, которые нуждаются в особо интенсивном очищении воздуха от пара, влажности и частиц пыли. Во втором случае вентилируется ванна благодаря отверстиям в поверхностях стен. Эти отверстия являются каналами общей вентиляции не только частных домов, но и многоквартирных построек.
Перед тем, как приступить к составлению плана по модернизации вентиляционного вопроса, необходимо проверить качество функциональности действующей системы. Для этого следует приоткрыть форточку, например, в зале и открыть дверь, ведущую в ванную комнату. Затем необходимо взять лист бумаги положить его на отверстие шахты вентиляции
Обратите внимание, насколько интенсивно листок прижимается к данному отверстию. Отсутствие тяги потребует от вас выяснения причины, которая может быть, к примеру, простым засорением
Проверяется тяга и при помощи свечи, спички или зажигалки. Тем лучше работает система воздухообмена, чем сильнее пламя огня уклоняется в сторону входа в шахту.
Принудительная вентиляция в туалете рассчитывается по общему принципу, то есть, с учетом площади помещения. Вычислив точные данные площади уборной, полученную сумму следует умножить на число 5. К результату умножения добавьте еще не менее 20% (от полученного значения). Такая последовательность вычислений помогает определиться с оптимальной производительностью системы вентиляции для этого помещения.
Требования к вентиляции
Рассмотрим основные принципы и требования, которые предъявляются к вентиляционному комплексу. Нормы вентиляции для любого частного дома предполагают выполнение следующих условий.
- Источником притока свежего воздуха должна быть вытяжная вентиляция дома и пристрой к нему. Дымоход в таком случае работает как вытяжка (выносит продукты горения топлива) и как вентиляционная труба (обеспечивает отток воздуха из дома).
- . Обязательно наличие звукоизоляции между стеной и прилегающей территорией.
- Необходимо подобрать необходимое количество притока и вытяжки воздуха. И при высоких нагрузках на вентиляцию эта задача становится особенно актуальной. Нормы продумываются для общей площади дома, а не конкретной комнаты. Площадь должна распределяться равномерно.
Основными требованиями к вентиляции остаются:
- хорошая шумоизоляция;
- наличие естественной вентиляции с притоком свежего воздуха;
- герметичность стыков и возможность их герметизации;
- возможность притока или оттока воздуха.
Как было сказано выше, для частного дома правила проектирования вентиляции соответствуют параметрам помещения
Чтобы грамотно выполнить проект вентиляции, важно знать параметры вентиляционной системы с учетом ваших условий
Что лучше выбрать
Для частного одноэтажного домостроения в большинстве случаев будет достаточно организации естественной вентиляции, но для обеспечения комфортной среды проживания (влажность, свежесть воздуха), потребуется установить дополнительное оборудование:
- Дефлекторы. Их устанавливают на конце вентиляционного канала для обеспечения более мощной естественной тяги в системе.
- Приточные клапаны в пластиковых окнах. Данный элемент позволяет настроить приток свежего воздуха через окна без их открывания.
- Грунтовый теплообменник. Позволяет обеспечить приток подогретого свежего воздуха зимой.
2 Классификация систем вентиляции
Системы вентиляции классифицируются по следующим основным признакам:
- по способу перемещения воздуха — естественная или искусственная (механическая) система вентиляции;
- по назначению — приточная или вытяжная;
- по зоне обслуживания — местная или общеобменная;
- по конструктивному исполнению — наборная или моноблочная.
2.1 Естественная и механическая вентиляция
Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.
В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.
На практике часто используется так называемая смешанная вентиляция, т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют «умные» вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить в фурнитуру окна или в стену приточные клапаны, через которые, за счёт разницы давления и температуры, будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.
В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.
2.2 Приточная и вытяжная вентиляция
Приточная система служит для подачи в помещение свежего воздуха. Приточный воздух может подвергаться специальной обработке — очистке, нагреванию, увлажнению. Вытяжная система удаляет из помещения отработанный воздух. Обычно в помещении предусматриваются как приточные, так и вытяжные системы; их производительность должна быть сбалансирована, иначе будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей».
В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проёмы. А также удаляется из данного помещения наружу или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция могут устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).
2.3 Наборная и моноблочная системы вентиляции
Наиболее распространёнными являются наборные системы вентиляции. Они собираются как конструктор из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы эти могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.
Моноблочная установка — это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.
Как проверить работу вентиляционных каналов
Работу вентиляционных каналов в квартирах проверяют несколько раз в год работники коммунальных служб. Если есть сомнения в качестве работы вентиляции, то проверить тягу можно и самостоятельно, с помощью таких методов:
- При помощи зажженной спички;
- С помощью плотного листа бумаги.
Проверка с помощью спички производится очень легко, стоит зажечь спичку и поднести ее к решетке вентиляционного канала, если есть тяга, то пламя отклонится в направлении решетки. Второй вариант проверки тяги – это поднести лист бумаги к решетке, при хорошей тяге бумага плотно прилипнет к вентиляционному отверстию.
Очень опасной является обратная тяга вентиляции, особенно для тех квартир и домов где установлено газовое оборудование – печка или газовый котел. При отсутствии должной тяги такое оборудование будет работать некорректно, и угарный газ может попасть внутрь жилища. Поэтому когда тяги нет – газовое оборудование включать нельзя. Работники коммунальных служб при неработающей вентиляции опломбируют все газовое оборудование, во избежание несчастных случаев.
Принудительная вытяжная вентиляция
Принудительная вытяжная вентиляция — это тип вытяжной вентиляции, который осуществляется при помощи системы вентиляторов. Система вентиляции создает приток свежего воздуха и вытягивает загрязненный воздух из помещения.
Такая система вентиляции наиболее эффективна, когда в помещении нет естественной вентиляции или она недостаточна. Принудительная вентиляция позволяет создать комфортные условия для людей в помещении, улучшить качество воздуха, предотвратить размножение бактерий и защитить здоровье.
Цена на принудительную вытяжную вентиляцию зависит от множества факторов, включая:
- размер и сложность помещения;
- тип используемых вентиляционных систем;
- технические характеристики и производительность системы вентиляции;
- сложность установки и монтажа системы вентиляции;
- стоимость материалов и комплектующих.
Таким образом, точную цену на принудительную вытяжную вентиляцию можно определить только после тщательного изучения всех факторов и проведения детального анализа. Однако, такая система вентиляции является инвестицией в комфорт и здоровье людей, которая окупается в долгосрочной перспективе благодаря уменьшению расходов на электричество и повышению производительности в работе.
Приточная и вытяжная вентиляция
Для подачи свежего воздуха в помещения взамен удаленного используют приточную вентиляцию. В необходимых случаях приточный воздух подвергается предварительной обработке.
Системы вытяжной вентиляции удаляют отработанный воздух из помещений. В состав вытяжки, как правило, входят вентиляционные решетки и вытяжные вентиляторы, а также воздуховоды, формирующие сеть вентиляционных каналов, по которым происходит удаление воздуха наружу.
На практике, приточные и вытяжные вентиляционные системы используются в паре. При этом их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения. Также встречается только приточная система вентиляции в помещении, или только вытяжная. Воздух в помещение поступает снаружи через специальные проемы или смонтированные приточные устройства.
Приточная и вытяжная системы могут быть организованы и на рабочем месте (местная) и для всего помещения (общеобменная).
Расчет вытяжной вентиляции цеха
Определить кол-во вытяжного воздуха можно по следующей формуле:
L=3600*V *S, где
L (м3) — расход воздуха, V — скорость воздушного потока в вытяжном устройстве,
S — площадь проема установки вытяжного типа.
Отдельно следует уделить внимание системам вытяжной противодымной вентиляции. Система противодымной вентиляции разработана для эффективного и быстрого удаления дыма и продуктов горения из помещений или зданий
Система противодымной вентиляции разработана для эффективного и быстрого удаления дыма и продуктов горения из помещений или зданий.
Главная задача системы заключается в том, чтобы в экстренной ситуации предотвратить распространение дыма от источника огня, создать оптимальные условия для эвакуации людей и обеспечить приемлемый микроклимат для сотрудников МЧС и пожарных служб, задействованных в борьбе с огнем.
Для того, чтобы система функционировала корректно, процесс ее использования обязательно должен быть автоматизирован. На сегодня существует 3 способа включения противодымных систем:
- автоматический
- запуск от сигнала, поступившего на пульт управления
- ручной запуск
Для обеспечения максимально эффективной работы системы, синхронизируют сразу несколько способов — это позволяет обеспечить безопасность, на случай выхода из строя одного из способов включения.
Противодымная вентиляция может быть 2 типов:
- приточная: дым и продукты горения вытесняются из здания через естественные вентиляционные отверстия, благодаря избыточному давлению воздуха;
- вытяжная противодымная вентиляция может быть естественной или принудительной (как правило). Принудительная вытяжная вентиляция помогает создать мощный поток воздуха, который выходит за пределы здания.
В качестве оборудования, задействованного в системе отведения дыма, используют:
- специальные вентиляторы (отвод дыма + отвод тепла);
- дымоудаляющие и огнезадерживающие клапаны;
- воздуховоды из огнеупорных материалов;
- вентиляторы, создающие подпор для воздуха (устанавливаются для предотвращения задымления в коридорах, лифтовых шахтах, лестничных площадках).
Для того, чтобы вытяжная продиводымная система работала максимально продуктивно, повсеместно применяют прием зонирования здания на дымовые секции — это надежно, эффективно и безопасно.
Помните, что цена одной ошибки в разработке, расчетах или монтаже системы вентиляции может свести на нет даже самый успешный проект или производственный процесс. Не экономьте на самом главном — доверьте эту работу профессионалам!
Получить бесплатную консультацию инженера по вытяжной вентиляции
Получить!
Устройство принудительной приточной вентиляции
Обустроить систему принудительной вентиляции частного дома или квартиры своими руками можно с помощью соединения различных элементов в одну систему, среди которых:
- решетка для поступления воздуха – устанавливается на внешней стене выхода воздуховода, защищает вентиляцию от попадания мелких предметов и животных;
- фильтр с разной степенью очистки — служит для очищения воздуха;
- воздушный клапан — регулирует поток и блокирует попадание воздуха извне при выключенном режиме вентиляции;
- калорифер — осуществляет нагрев поступающего воздуха в холодное время. Для квартир обычно используют электрические калориферы. В частных домах свыше ста квадратов – водяные калориферы;
Вентиляция в жилом доме своими руками
Прежде чем браться за проектирование вентиляции в частном доме и строительство своими руками необходимо собрать всю нужную техническую информацию: площадь дома общую, площадь всех помещений в отдельности, количество помещений, материал из которого построен дом и перегородки, наличие или отсутствие вентиляционных каналов, наличие пластиковых или деревянных дверей, и окон и т. д.
Владея информацией о нормативах воздухообмена согласно СНиП 2.08.01-89 определяем общее количество воздуха в час для всего дома и для каждого помещения.
После этого необходимо определиться с выбором системы вентиляции: естественной, принудительной или смешанной.
Для естественной вентиляции в уже построенном доме где нет вентиляционных каналов необходимо проектировать вентиляцию в трубопроводах. Для этого необходимо сделать чертёж со всеми размерами и местами прохода трубопроводов через стены и перекрытия.
Применение дефлекторов для естественной вентиляции
В каждом доме есть помещения, в которых большого воздухообмена не требуется, это: кладовки, подсобные помещения, коридоры и проходы, подвальные помещения. Для экономии финансов не надо везде устанавливать принудительную вентиляцию. Для улучшения вытяжки из этих помещений рационально применить дефлекторы. Они работают от ветра. Единственный недостаток — это необходимость выхода дефлектора на улицу. В закрытых помещениях он не работает. Для увеличения тяги в трубопроводах естественной вентиляции рекомендуется установить в трубе электрическую лампочку. Лампочка, нагревая воздух в трубе, будет увеличивать общую тягу.
Выбор труб для вентиляции
Ассортимент материала для вентиляционных труб небольшой, это:
- чёрный металл;
- оцинкованный лист;
- нержавейка;
- пластмассовые трубы.
Металл имеет небольшие, но всё-таки недостатки:
- чёрные трубопроводы ржавеют и требуют защиты;
- оцинкованные служат дольше, но через некоторое время начинают ржаветь на стыках;
- нержавейка лучше всех, но очень дорогая.
Изготовление и монтаж металлических трубопроводов требует специальных навыков и оборудования.
Исходя из практичности материалов пластмассовые трубы из ПВХ наиболее подходящий вариант. В продаже есть ассортимент пластмассовых труб разных диаметров с уже готовыми отводами под разными углами, резиновыми уплотнителями, хомутами, переходами и прочими аксесуарами. Застройщику надо только определиться с диаметром.
Расчёт диаметра трубопроводов
Как сделать расчёт трубопроводов и приточную вентиляцию в частном доме без ошибок?
Расчёт диаметра трубопроводов в домашней вентиляционной системе это курсовая работа. Изучать целую науку для того, чтобы сделать вентиляцию в доме вряд ли целесообразно. Чтобы подобрать необходимые диаметры необходимо руководствоваться общими показателями воздухообмена, описанных вначале статьи. Для контроля надо взять санитарные нормы воздухообмена на одного человека. Сравнив показатели выбрать большее значение. Этот вариант подходит для многодетной семьи или для большого дома где проживает несколько семей.
Выбрав объём воздухообмена в м3/ч, подберите подходящий вентилятор по производительности. Его показатели находятся в паспорте или на бирке, установленной на корпусе. Диаметр всасывающего патрубка для вытяжной вентиляции и диаметр подающего для приточной и будет равён диаметру вентиляционных трубопроводов. При подборе вентилятора его производительность надо увеличить на 15-20% для учёта внутреннего сопротивления воздушному потоку. Это связано с поворотами труб под разными углами и сопряжениями фасонных частей.
Советы:
- запомните, вытяжное отверстие должно находиться вверху комнаты, а отверстие подающего трубопровода внизу;
- трубы, выходящие на крышу должны быть теплоизолированными. Если этого не сделать зимой в трубе будет образовываться наледь, вплоть до закупоривания вентиляции.
Почему клапан обмерзает
Это явление происходит в районах с низкими зимними температурами. Источником мороза является конденсат, падающий на сильно охлажденные поверхности вентилятора. Чтобы устранить проблему, необходимо определить причину замерзания:
- Естественная система отвода отработанных газов неэффективна или не работает вообще. Результат: водяной пар остается внутри помещения и частично выходит наружу через клапан подачи.
- Мощность системы отопления не рассчитана на инфильтрацию (приток естественного воздуха) приточным агрегатом. Нагреватель переохлаждается и конденсируется.
- Неправильный монтаж, например, вентилятор слишком близко к окну, слишком далеко от радиатора или недостаточная изоляция труб.
- Внутренняя часть слишком плотно драпируется, в результате чего вдоль стены образуется холодная зона. Фрост накапливается на обложке.
Среди мнений пользователей есть жалобы на понижение температуры после установки вентиляторов, в буквальном смысле – сильные удары от клапанов. Напоминаем простое правило: прохождение воздуха через элемент зависит только от работы вытяжки. Попробуйте отрегулировать поток на настенной заслонке или частично закрыть выпускное отверстие.
На фотографии слева показана правильная установка вентилятора, холодный воздух смешивается с теплым потоком от радиатора. Справа, клапан слишком низкий.
