Вентилятор вентиляции для вытяжки в туалете: советы по установке и выбору

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час	Дизайн
Soler&Palau TDM-200 1 980 руб.	40	25	200
Blauberg Sileo 125 2 860 руб.	32	17	197
Electrolux EAFM – 150 1 900 руб.	32	25	320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

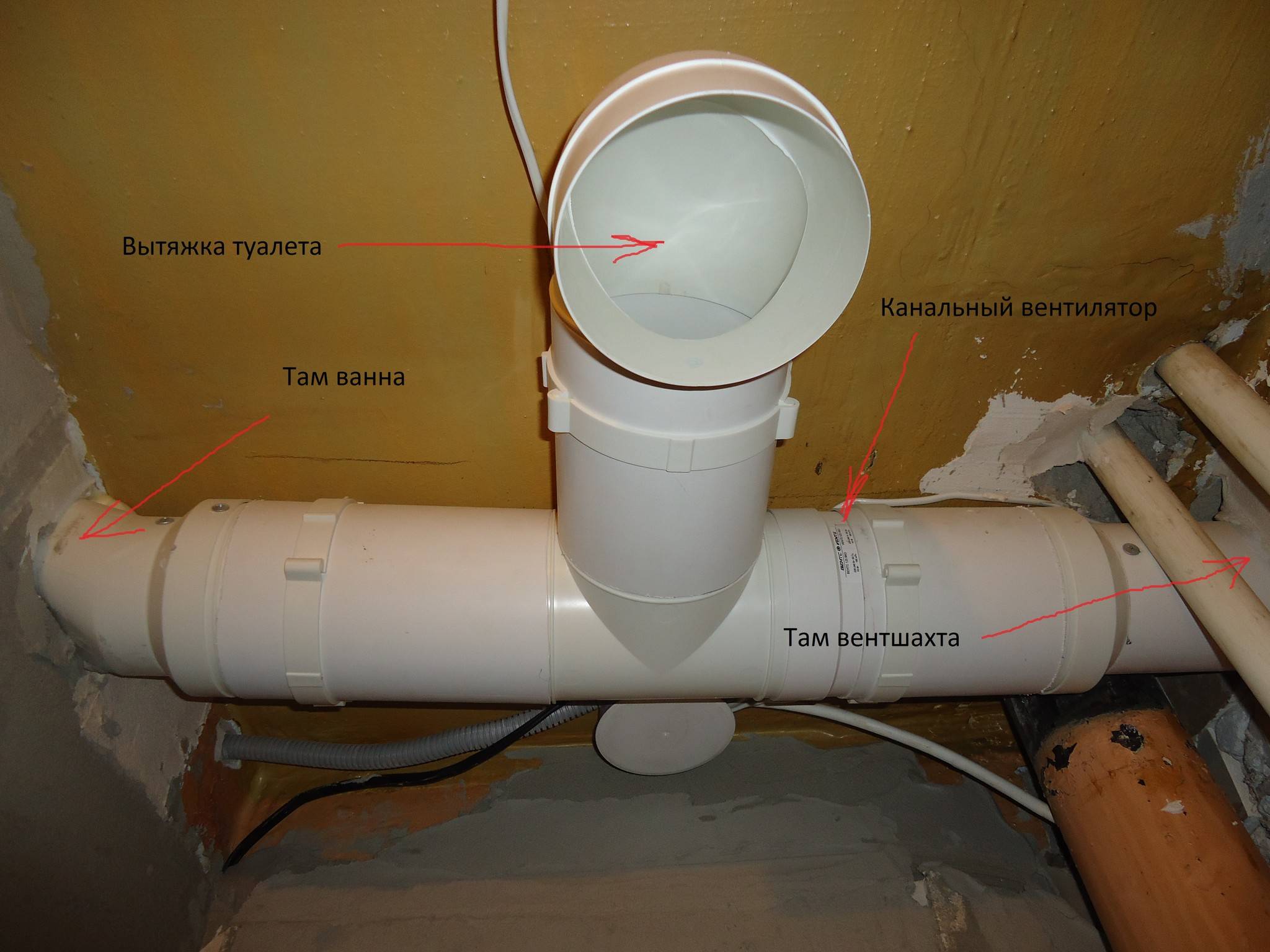

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1 3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка	2,5	2,7	3	3,2	3,5	4
6	234	253	281	300	328	374
7	273	295	328	349	382	437
8	312	337	374	399	437	499
9	351	379	421	449	491	562
10	390	421	468	499	546	624
11	429	463	515	549	601	686
12	468	505	562	599	655	749
13	507	548	608	649	710	811
14	546	590	655	699	764	874
15	585	632	702	749	819	936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час	Дизайн
Maico ER 60 18 732 руб.	26	21	62
Вентс ЦФ 100 3 248 руб.	38	29	122
Blauberg — Valeo 60 13 764 руб.	45	30	320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

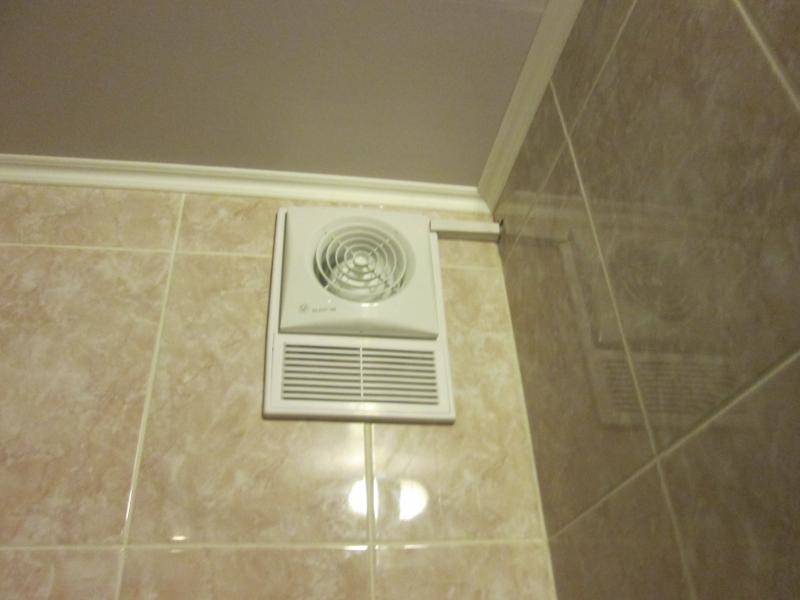

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

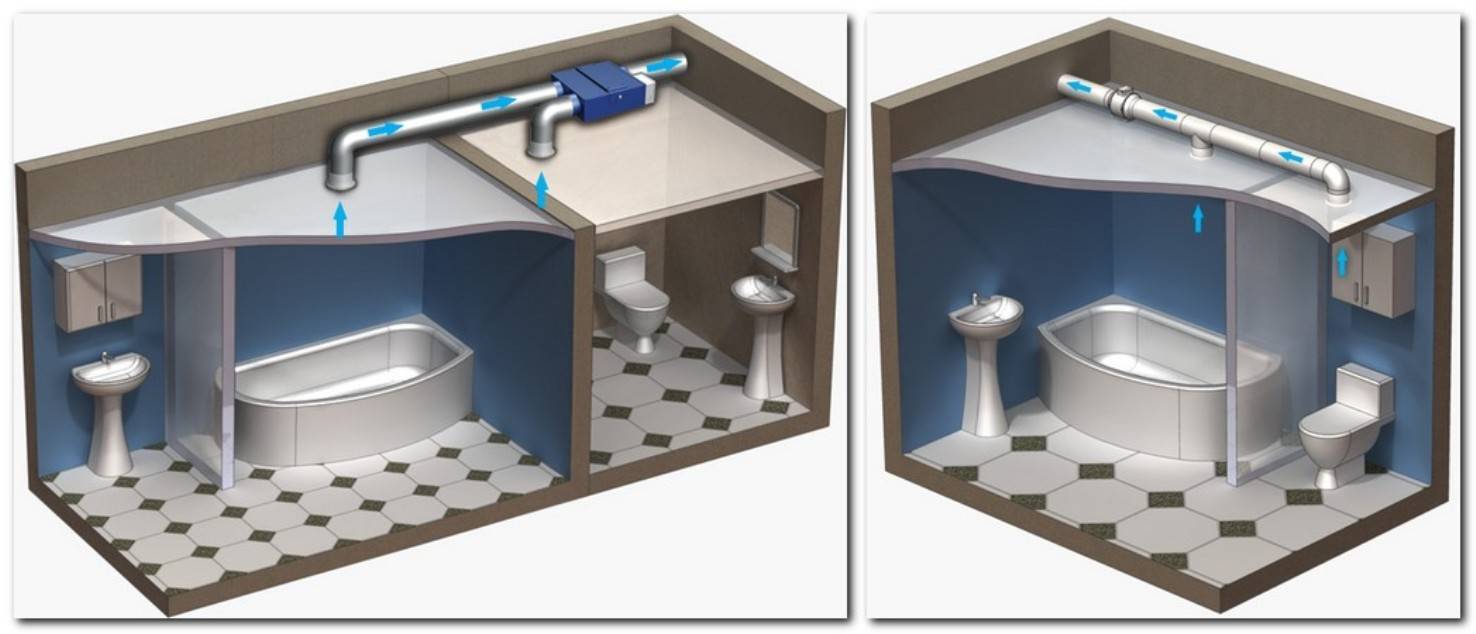

Схема монтажа вентиляции в объединенном санузле

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1 4

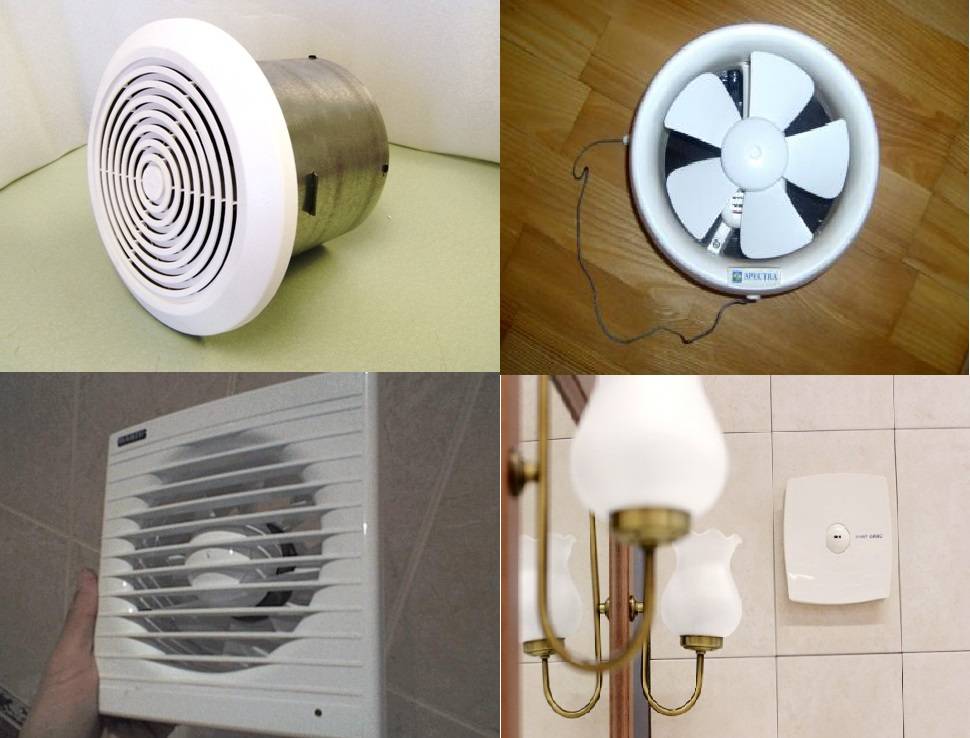

Виды приборов вентилирования для помещений

В санузлах используются два типа устройств – это изделия осевой и центробежной конструкции. Последние вентиляторы также носят название радиальных. Осевые механизмы выглядят как вал, на котором запрессована крыльчатка с лопастями, изогнутыми под определенным углом. При создании оборотов двигателя воздушный поток посредством этих лопаток втягивается внутрь трубы.

Центробежные вентиляторы работают по другому принципу. У них струя воздуха затягивается вначале в центр, а затем попадает в корпус с крыльчаткой. За счет вращения лопастей поток воздуха устремляется в стороны и дальше двигается через выпускной проход в вентиляционную шахту.

В быту у пользователей наибольшее применение нашли накладные приборы, так как у них работа наиболее результативнее и с меньшим уровнем шума. Устройства центробежного типа делятся на базовые и со встроенными операциями. Приборы последнего исполнения функционируют в автоматическом цикле.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

напрямую с распредкоробки – вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света

Вытяжки с дополнительными функциями

В случае обеспечения отдельного выключателя для вытяжки можно будет приобретать модели, которые оснащены дополнительными функциями, что делают ее использование более удобным. Самыми популярными среди них являются такие:

• вытяжка с обратным клапаном. В таком случае внутрь помещения никогда не будет попадать воздух из шахты. Особенно актуально это в многоквартирных домах, где не будет никаких запахов от соседей;
• датчик движения. Такая модель будет включаться тогда, когда человек будет входить в туалет и выключаться, когда покинет уборную;
• таймер. В таком случае можно будет включать прибор для работы на протяжении определенного времени;
• датчик влажности. В таком случае при достижении определенного уровня влажности вентилятор самостоятельно включиться и выключиться при возвращении этого параметра на нормальный уровень;
• режим регулярного проветривания. Такие модели постоянно работают на минимальных оборотах. Если же влажность воздуха сильно повышается – включается максимальный режим работы.

Зачастую в продаже можно встретить модели, которые оснащены сразу несколькими из вышесказанных функций, к примеру, вытяжка для туалета с обратным клапаном, таймером и датчиком влажности.

Хотите, чтобы воздух в туалете вашего жилища никогда не застаивался и всегда оставался свежим, а работы воздухоочистной системы естественного типа для этого недостаточно? Решение есть – достаточно просто приобрести и установить вытяжку со встроенным вентилятором для этого помещения. Проверив функциональность вентиляционных каналов и установив даже простой вентилятор, микроклимат в санузле навсегда станет комфортным и приятным для жителей дома.

Как не ошибиться с выбором вытяжного устройства?

При плохой циркуляции воздуха в ванной или туалете на потолке и стенах скапливается влага, из-за которой образуется плесень, и грибок. А из-за отсутствия окон, позволяющих, впустить свежий воздух с улицы единственным правильным решением будет монтаж электрического вытяжного вентилятора для туалета или ванной. При этом, покупая такое устройство, нужно исходить из следующих критериев:

• общая площадь туалета или ванной комнаты подлежащих вентиляции;
• количество жильцов пользующихся санузлом.

С целью экономии электричества лучше выбирать вытяжные устройства со встроенным регулятором мощности и предусмотренной функцией отключения прибора от электросети в случае возникновения такой необходимости. Чтобы купить вытяжное устройство, максимально соответствующее конкретно взятому помещению, нужно разбираться в его основных характеристиках.

• Производительность вытяжного устройства – один из самых важных параметров. Если обустраивается вытяжная система, проходящая из туалета через ванную комнату, значит, она будет обрабатывать достаточно большие объёмы воздуха и стандартные вентиляторы для вытяжки в туалете с очень низким уровнем КПД не справятся с поставленной перед ними задачей.
• Безопасность прибора ­– электрическая вытяжка для туалета или ванной должна соответствовать всем нормативным параметрам безопасности и находится в герметическом корпусе. Пары и влага зачастую скапливаются на потолке, поэтому даже вытяжки, размещаемые на потолочной поверхности, должны быть защищены от воздействия подобных внешних факторов.

Из-за того, что большинство многоэтажных домов обустроены общим для нескольких квартир вытяжным каналом, то при приобретении вентиляционного устройства нужно выбирать системы, оснащённые, обратным клапаном. В первую очередь — это обусловлено тем, что отработанный воздух, насыщенный неприятными ароматами из вентиляционного канала, может проникнуть обратно в помещение. Помимо этого обратный клапан защищает помещение от проникновения в него пыли, пуха и другой грязи с улицы.

Правила обустройства вентиляции: нормы, требования

Существуют нормы воздухообмена, которые должны обеспечиваться инженерной сетью. Частный дом и квартира в законодательных документах рассматривается как единая система, требующая сбалансированного вентилирования.

Распространенная схема – когда свежий воздух поступает в жилые комнаты, через щель под дверями проникает в туалет и ванную. Отработанная воздушная масса из сантехнических комнат отводится по вытяжке.

Разница небольшая между квартирой и частным домом в обустройстве вытяжного канала. Многоквартирные здания по проекту оснащены общедомовой вентиляционной шахтой.

В ванной комнате и туалете уже предусмотрен вытяжной канал, но его работы не всегда достаточно. Для улучшения воздухообмена владелец квартиры может дополнительно обустроить свою вентиляцию.

Однако вытяжку подключать к общедомовой шахте разрешается с неполным перекрытием вентиляционного отверстия. Владельцу квартиры требуется получить разрешение у организации, обслуживающей многоквартирный дом.

В частном доме с обустройством вентиляции проще. Владелец недвижимости обустраивает вытяжной канал трубой, выводя стояк через крышу на улицу.

Особых запретов от сторонних организаций нет, но вентиляция должна соответствовать санитарным нормам.

Информация отражена в актуальной редакции СНиП 41-01-2003 и СП 54.13330.2016. Дополнительные нормативы для жилых многоквартирных зданий отражены в актуальной редакции СНиП 31-01-2003.

1. Согласно законодательной документации, в раздельную ванную и туалет частного дома или квартиры должно поступать свежего воздуха из жилых комнат 25 м3/час.
2. Для совмещенного санузла норма объема притока увеличена до 50 м3/час.

Люди с достатком современные частные дома возводят по авторским проектам, где предусматривают просторные сантехнические комнаты.

Рекомендуемого притока 25 м3/час для большого помещения с ванной, гидробоксом и другими привилегиями недостаточно. Аналогичная проблема касается туалета и совмещенного санузла.

Чтобы обеспечить полный воздухообмен, расчет выгоднее делать по объему помещения.

Расчет производительности вентиляции

В сложных расчетах вентиляции помогают табличные значения кратности и объема воздухообмена для комнат определенного целевого назначения.

Таблицы имеются в свободном доступе. Расчет целесообразно делать для всего дома или квартиры по 3 параметрам:

1. Установленная санитарная норма поступления свежего воздуха на каждого проживающего и временно пребывающего в здании человека.
2. Рекомендуемая кратность воздухообмена за час для каждой комнаты.
3. Установленная норма воздухообмена на каждый 1 м2 площади или 1 м3 объема помещения.

Важно! После выполнения расчетов берется максимальный показатель из трех полученных результатов. Под него подбирают вентиляционное оборудование соответствующей производительности

К примеру, для дома площадью 120 м2 с 5 постоянно проживающими людьми требуется:

По норме воздуха на каждого человека – 150 м3/час. По кратности воздухообмена – 130,2 м3/час. По норме воздухообмена на каждый 1 м2 площади – 249 м3/час.

Большее значение в трех расчетах – 249 м3/час. Число берете за основу, округляете до 250 м3/час, распределяете на комнаты всего дома.

Для кухни установлены жесткие нормы, поэтому целесообразно отвести примерно 150 м3/час.

Оставшиеся 100 м3/час из общего значения разделите для ванной, туалета и жилых комнат с учетом установленных норм воздухообмена на каждое помещение по целевому назначению.

Установка

Параметры, в соответствии с которыми устанавливаются вакуумные клапаны:

• размещаются на стояках, если технически это невозможно выполнить, возможно размещение на любом горизонтальном участке канализационной системы;
• монтируется как отдельно, так и совместно с фановым вентилированием;
• размещение таким образом, чтобы внешняя температура всегда была выше 0⁰ С, чтобы избежать замерзания клапана;
• устанавливается на 10 см выше, чем самый высокий сливной отвод сантехнического оборудования (чтобы не засорялся клапан);
• если есть сливной трап в полу – монтаж над уровнем пола 35 см;
• устанавливается на свободный конец патрубка, либо раструб;
• возможен монтаж на чердаке, другом помещении (при определенных условиях);
• стыки обязательно должны быть герметично смонтированы;
• место установки необходимо определить заранее, чтобы обеспечить легкий доступ к клапану для проведения дальнейшего технического обслуживания;
• если клапан размещен внутри короба, ниши, оборудуется специальный люк.

Следует помнить, что вакуумные клапаны не предотвращают проникновение запаха из септика внутрь помещения, когда сорван гидрозатвор, либо он пересох из-за длительного неиспользования сантехники.

Используемые совместно с фановым проветриванием, практически полностью гарантируют защиту помещений от септических воздушных потоков.

Выбор вытяжного устройства

Плохая вентиляция в туалете грозит образованием грибка и плесени. Современный рынок предлагает множество моделей вентиляционных устройств, подходящих для установки в санузле. Они обладают различной комплектацией, мощностью и опциями. Чтобы оборудовать эффективную вентиляцию в помещении, нужно учитывать следующие параметры:

• общую площадь туалета;
• количество жильцов в квартире, которые им пользуются.

• общую площадь туалета;
• количество жильцов в квартире, которые им пользуются.

Чтобы уменьшить расход электроэнергии, лучше приобретать устройства с регулятором мощности и опцией отключения от сети при необходимости. Вытяжные приборы имеют следующие характеристики:

1. Производительность. В совмещенных санузлах требуется обрабатывать достаточно большие объемы воздуха, поэтому устройство с низким КПД там не подойдут. Для установки в туалете обычно выбирают вытяжки с производительностью 100 м3/час.
2. Безопасность. Так как влажность в помещении нередко бывает повышена, прибор должен быть оборудован герметичным корпусом, в противном случае влага вызовет короткое замыкание. На потолке нередко скапливается конденсат, и установленные там вытяжки должны быть защищены от его воздействия. Для монтажа в туалете лучше выбирать модели с хорошим уровнем влагозащиты и напряжением 24 В.
3. Уровень шума устройства. Приборы для принудительной вентиляции издают два вида шума: аэродинамический и механический. Первый возникает от вибрации воздуховода, второй — от работы электромотора. Если вентилятор будет слишком сильно шуметь, он будет раздражать жильцов. Уровень шума, производимого устройством, можно найти в технических данных моделей. Нормой считается показатель, равный 25 дБ. Если приглянувшаяся модель имеет более высокий уровень шума, то его можно уменьшить, установив специальные шумопоглотители.
4. Наличие обратного клапана. Для установки в многоквартирных домах нужно выбирать оборудованные им устройства. Это объясняется тем, что вентиляционные каналы объединяют несколько квартир, и отработанный воздух, насыщенный пылью, парами и газами, может оттуда проникнуть в помещение.

Подключение через двухклавишный выключатель

Еще один годный вариант – это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и “подводные камни”. Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется “полярность”.

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену.  Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:

К плюсам следует отнести:

• простоту монтажа;
• низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение  достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель.  Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

• Вентилятор включается одновременно со светом.
• Пока горит лампочка, вытяжка работает.
• После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
• Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Вытяжная вентиляция в санузле

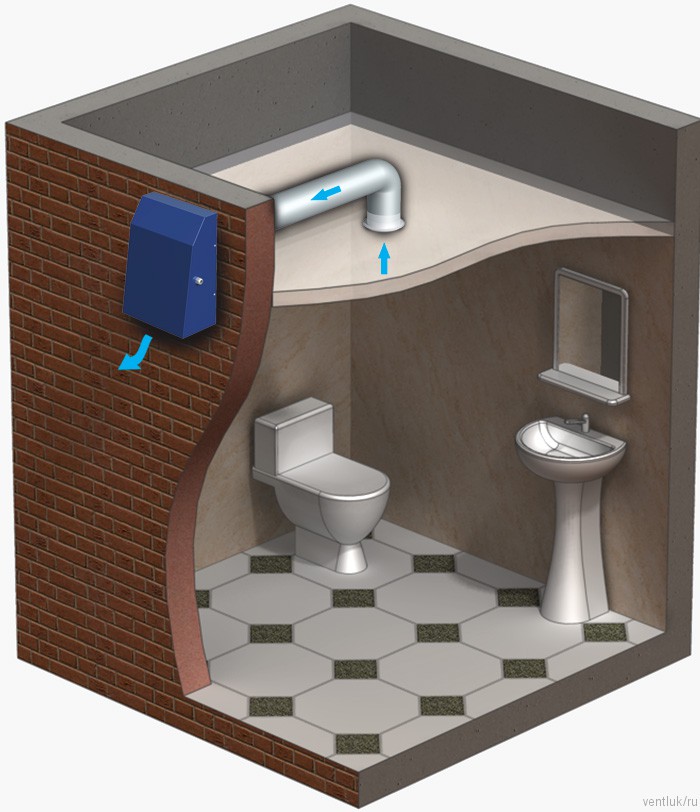

Один из вариантов вытяжки из ванной

Вентиляторы для санузлов обеспечивают удаление влажного воздуха и запахов из помещения с повышенной влажностью. Устанавливаются они на входе в воздуховод либо внутри него.

Редкие дома оснащены общим вытяжным устройством на выходе вентиляции. Поэтому стандартные душевые комнаты нуждаются во вспомогательном оборудовании.

Существует большое разнообразие моделей, различающихся по техническим характеристикам, дизайну, цене, дополнительным функциям. Монтаж изделия в туалете и ванной выполняется самостоятельно, не требует специальных навыков.

Строительство туалета и вывод вентиляционной системы

Если вы собираетесь начать строительство туалета на вашем приусадебном участке, отдельно стоящего от других строений, тогда нужно на начальном этапе строительных работ позаботиться и о вентиляции. Перед тем как выводить стены строения изготовьте вентиляционную трубу для ямы. С ее помощью вы сможете не только себя, но и ваших соседей защитить от посторонних запахов, выходящих на улицу, а не собирающихся в кабинке. Но и о вентиляции внутри строения, также стоит обязательно позаботиться, если строение добротное, с плотно закрывающимися дверями, а крышка чаще всего остается открытой, то все неприятные запах будут скапливаться внутри.
